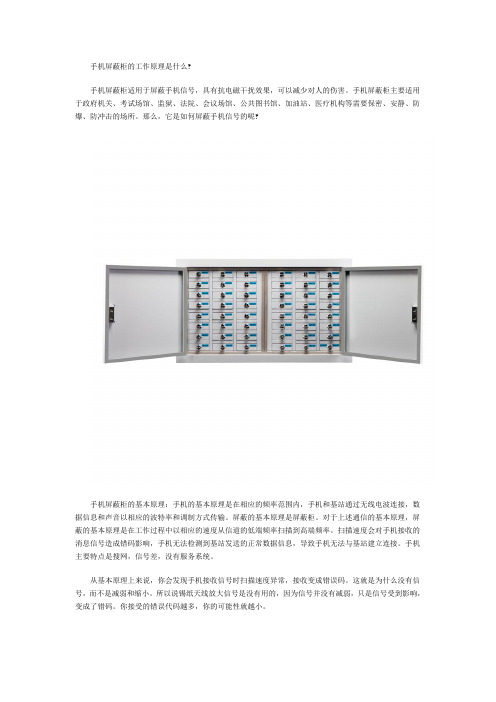

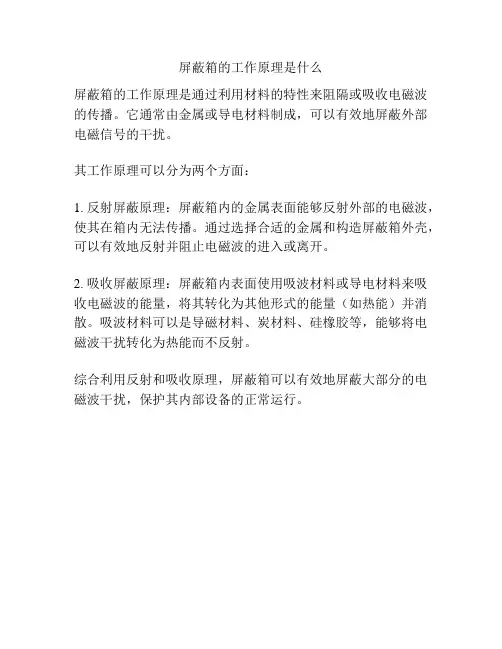

手机屏蔽柜的工作原理是什么?手机屏蔽柜适用于屏蔽手机信号,具有抗电磁干扰效果,可以减少对人的伤害。
手机屏蔽柜主要适用于政府机关、考试场馆、监狱、法院、会议场馆、公共图书馆、加油站、医疗机构等需要保密、安静、防爆、防冲击的场所。
那么,它是如何屏蔽手机信号的呢?手机屏蔽柜的基本原理:手机的基本原理是在相应的频率范围内,手机和基站通过无线电波连接,数据信息和声音以相应的波特率和调制方式传输。
屏蔽的基本原理是屏蔽柜。
对于上述通信的基本原理,屏蔽的基本原理是在工作过程中以相应的速度从信道的低端频率扫描到高端频率。
扫描速度会对手机接收的消息信号造成错码影响,手机无法检测到基站发送的正常数据信息,导致手机无法与基站建立连接。
手机主要特点是搜网,信号差,没有服务系统。
从基本原理上来说,你会发现手机接收信号时扫描速度异常,接收变成错误码。
这就是为什么没有信号,而不是减弱和缩小。
所以说锡纸天线放大信号是没有用的,因为信号并没有减弱,只是信号受到影响,变成了错码。
你接受的错误代码越多,你的可能性就越小。
比如我们就相当于手机。
屏蔽是指由于一些很大的噪音和影响,人们听不清楚基站(发射塔)在说什么,但不是屏蔽使基站的声音听起来更小,人们听不见。
包装天线就像助听器。
人本来不是聋子,只是受影响后听不清。
所以,助听器并不能让人避开影响或噪音。
手机屏蔽柜是利用其屏蔽的基本原理,用金属材料制成的六面体柜子。
由于金属板(网)对入射电磁波的吸收损耗、页面上的反射损耗、板内的反射损耗,使得电磁波的功率大大减弱,使得屏蔽柜形成屏蔽效果;手机屏蔽柜采用安全可靠的门磁结构,可以保证手机更好的屏蔽效果。
电磁屏蔽机柜的规范要求电磁屏蔽机柜的规范要求引言:随着科技的不断发展,电子设备在我们的生活和工作中扮演着越来越重要的角色。
然而,电子设备的运行也会产生电磁辐射,可能对其他设备或环境造成干扰。
为了解决这个问题,电磁屏蔽技术应运而生。
电磁屏蔽机柜作为其中的一种重要应用,被广泛应用于各个领域。
本文将探讨电磁屏蔽机柜的规范要求,以确保其有效屏蔽电磁辐射,并保护设备的正常运行。
1. 电磁屏蔽机柜的基本原理1.1 电磁辐射及其影响- 电磁辐射的定义和分类- 电磁辐射对设备和环境的影响1.2 电磁屏蔽的原理- 电磁屏蔽的基本概念- 电磁屏蔽的工作原理2. 电磁屏蔽机柜的规范要求2.1 设计和制造- 机柜的结构和材料选择- 屏蔽性能测试与认证2.2 机柜内部布线和连接- 电缆屏蔽和接地的要求- 连接件的选择和安装方法2.3 机柜与其周围环境的配合- 环境屏蔽要求和措施- 设备布置和绝缘要求3. 电磁屏蔽机柜的观点和理解3.1 电磁屏蔽的重要性及应用领域3.2 电磁屏蔽技术的发展和趋势3.3 对电磁屏蔽机柜未来可能的改进和创新的展望结论:电磁屏蔽机柜的规范要求是确保其有效屏蔽电磁辐射,保护设备运行的关键因素。
通过本文的探讨,我们对电磁屏蔽机柜的基本原理和规范要求有了更深入的理解。
只有遵循规范要求,合理设计和使用电磁屏蔽机柜,才能更好地保护设备的正常运行,减少电磁辐射对其他设备和环境的干扰。
观点和理解:从我个人的观点来看,电磁屏蔽机柜在现代社会中起着至关重要的作用。
随着电子设备的不断增加和电磁辐射的日益加剧,保护设备和环境免受电磁干扰变得尤为重要。
电磁屏蔽机柜的规范要求提供了一个标准化的指南,以确保机柜具有良好的屏蔽性能,从而保障设备的安全和性能稳定。
此外,我认为电磁屏蔽技术还有很大的发展空间和潜力。
随着科技的进步和对电磁辐射影响的深入研究,我们可以预见未来电磁屏蔽机柜将能够更有效地屏蔽电磁辐射,并提供更加灵活和智能的解决方案。

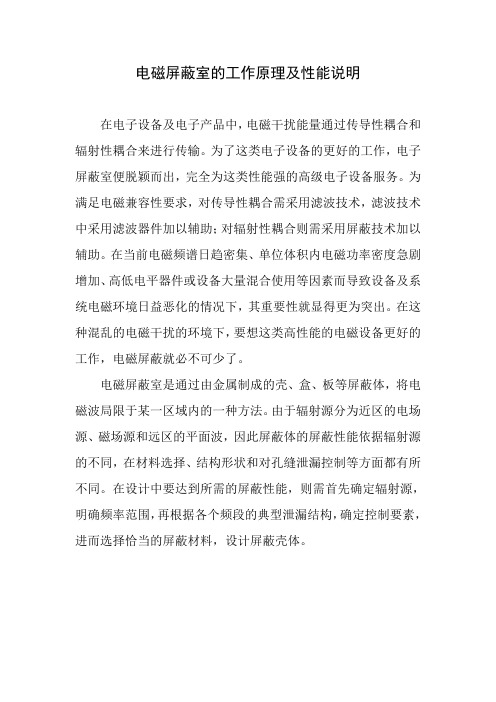

电磁屏蔽室的工作原理及性能说明
在电子设备及电子产品中,电磁干扰能量通过传导性耦合和辐射性耦合来进行传输。
为了这类电子设备的更好的工作,电子屏蔽室便脱颖而出,完全为这类性能强的高级电子设备服务。
为满足电磁兼容性要求,对传导性耦合需采用滤波技术,滤波技术中采用滤波器件加以辅助;对辐射性耦合则需采用屏蔽技术加以辅助。
在当前电磁频谱日趋密集、单位体积内电磁功率密度急剧增加、高低电平器件或设备大量混合使用等因素而导致设备及系统电磁环境日益恶化的情况下,其重要性就显得更为突出。
在这种混乱的电磁干扰的环境下,要想这类高性能的电磁设备更好的工作,电磁屏蔽就必不可少了。
电磁屏蔽室是通过由金属制成的壳、盒、板等屏蔽体,将电磁波局限于某一区域内的一种方法。
由于辐射源分为近区的电场源、磁场源和远区的平面波,因此屏蔽体的屏蔽性能依据辐射源的不同,在材料选择、结构形状和对孔缝泄漏控制等方面都有所不同。
在设计中要达到所需的屏蔽性能,则需首先确定辐射源,明确频率范围,再根据各个频段的典型泄漏结构,确定控制要素,进而选择恰当的屏蔽材料,设计屏蔽壳体。

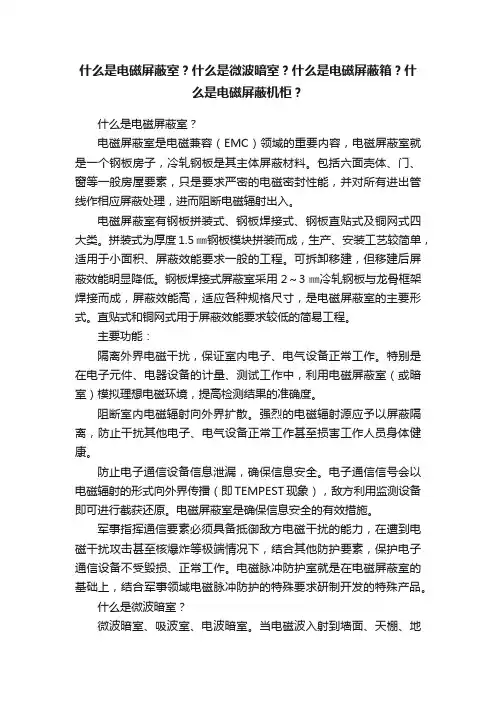

什么是电磁屏蔽室?什么是微波暗室?什么是电磁屏蔽箱?什么是电磁屏蔽机柜?什么是电磁屏蔽室?电磁屏蔽室是电磁兼容(EMC)领域的重要内容,电磁屏蔽室就是一个钢板房子,冷轧钢板是其主体屏蔽材料。
包括六面壳体、门、窗等一般房屋要素,只是要求严密的电磁密封性能,并对所有进出管线作相应屏蔽处理,进而阻断电磁辐射出入。
电磁屏蔽室有钢板拼装式、钢板焊接式、钢板直贴式及铜网式四大类。
拼装式为厚度1.5㎜钢板模块拼装而成,生产、安装工艺较简单,适用于小面积、屏蔽效能要求一般的工程。
可拆卸移建,但移建后屏蔽效能明显降低。
钢板焊接式屏蔽室采用2~3㎜冷轧钢板与龙骨框架焊接而成,屏蔽效能高,适应各种规格尺寸,是电磁屏蔽室的主要形式。
直贴式和铜网式用于屏蔽效能要求较低的简易工程。
主要功能:隔离外界电磁干扰,保证室内电子、电气设备正常工作。
特别是在电子元件、电器设备的计量、测试工作中,利用电磁屏蔽室(或暗室)模拟理想电磁环境,提高检测结果的准确度。
阻断室内电磁辐射向外界扩散。
强烈的电磁辐射源应予以屏蔽隔离,防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康。
防止电子通信设备信息泄漏,确保信息安全。
电子通信信号会以电磁辐射的形式向外界传播(即TEMPEST现象),敌方利用监测设备即可进行截获还原。
电磁屏蔽室是确保信息安全的有效措施。
军事指挥通信要素必须具备抵御敌方电磁干扰的能力,在遭到电磁干扰攻击甚至核爆炸等极端情况下,结合其他防护要素,保护电子通信设备不受毁损、正常工作。
电磁脉冲防护室就是在电磁屏蔽室的基础上,结合军事领域电磁脉冲防护的特殊要求研制开发的特殊产品。
什么是微波暗室?微波暗室、吸波室、电波暗室。
当电磁波入射到墙面、天棚、地面时,绝大部分电磁波被吸收,而透射、反射极少。
微波也有光的某些特性,借助光学暗室的含义,故取名为微波暗室。
微波暗室是SA作和金属屏蔽体组建的特殊房间,它提供人为空旷的'自由空间'条件。

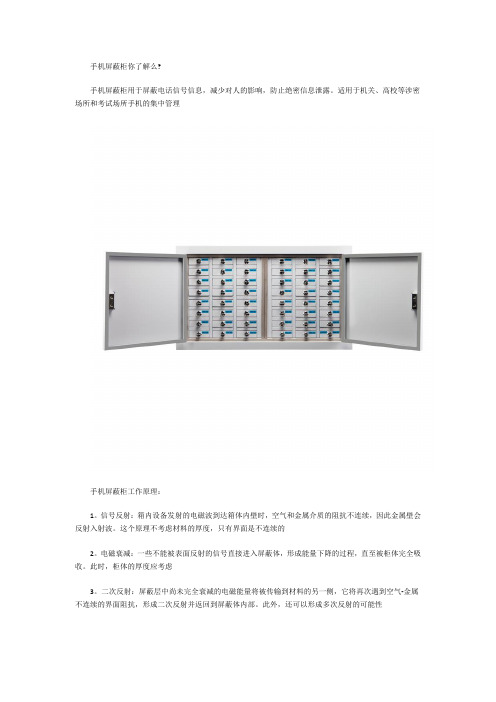

手机屏蔽柜你了解么?手机屏蔽柜用于屏蔽电话信号信息,减少对人的影响,防止绝密信息泄露。
适用于机关、高校等涉密场所和考试场所手机的集中管理手机屏蔽柜工作原理:1。
信号反射:箱内设备发射的电磁波到达箱体内壁时,空气和金属介质的阻抗不连续,因此金属壁会反射入射波。
这个原理不考虑材料的厚度,只有界面是不连续的2。
电磁衰减:一些不能被表面反射的信号直接进入屏蔽体,形成能量下降的过程,直至被柜体完全吸收。
此时,柜体的厚度应考虑3。
二次反射:屏蔽层中尚未完全衰减的电磁能量将被传输到材料的另一侧,它将再次遇到空气-金属不连续的界面阻抗,形成二次反射并返回到屏蔽体内部。
此外,还可以形成多次反射的可能性4。
导电组合:柜体的组合结构采用导电泡沫面连接,为弹性导电填充材料,保证导电连续性,实现无死角保护5。
手机屏蔽柜主要采用三层钢板防护,包括外柜、大内柜和小内柜。
具有多重衰减吸收功能,屏蔽效果更强手机屏蔽柜主要功能:1。
手机屏蔽柜。
为了暂时保持通讯与外界的隔离,保证工作的机密性和公正性,需要把手机放进这些小抽屉里,起到屏蔽2。
抗辐射能力强,不受电气环境影响。
它能有效抑制手机信号,降低手机信号对自然电磁环境的影响手机屏蔽柜是用于存放手机的机柜,具有屏蔽手机信号的功能。
这种柜子一般在有需求时使用,但一般不常见。
现在手机屏蔽柜普遍应用于科研机构等比较重要的单位手机屏蔽柜有严格的结构设计,内有电镀处理,表面有高温烤漆,耐磨、耐腐蚀,抗辐射能力强,屏蔽效能大于65dB。
它能有效抑制手机信号的泄漏,并能同时存储多部手机。
每个抽屉采用安全邮箱锁,垂直管理,符合国家安全标准。

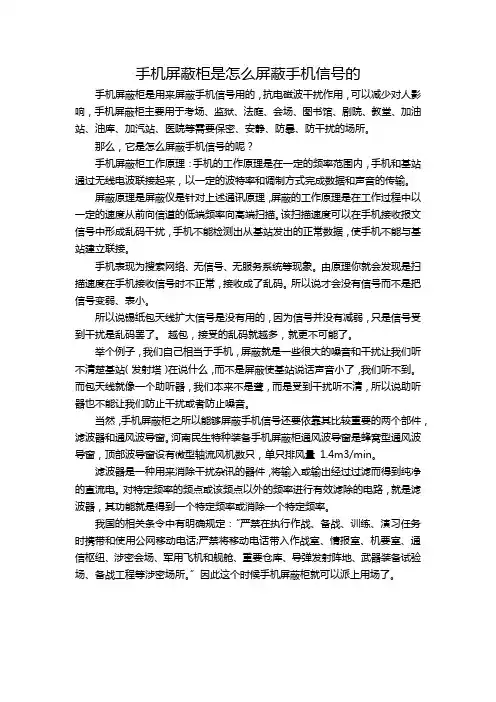

手机屏蔽柜是怎么屏蔽手机信号的手机屏蔽柜是用来屏蔽手机信号用的,抗电磁波干扰作用,可以减少对人影响,手机屏蔽柜主要用于考场、监狱、法庭、会场、图书馆、剧院、教堂、加油站、油库、加汽站、医院等需要保密、安静、防暴、防干扰的场所。
那么,它是怎么屏蔽手机信号的呢?手机屏蔽柜工作原理:手机的工作原理是在一定的频率范围内,手机和基站通过无线电波联接起来,以一定的波特率和调制方式完成数据和声音的传输。
屏蔽原理是屏蔽仪是针对上述通讯原理,屏蔽的工作原理是在工作过程中以一定的速度从前向信道的低端频率向高端扫描。
该扫描速度可以在手机接收报文信号中形成乱码干扰,手机不能检测出从基站发出的正常数据,使手机不能与基站建立联接。
手机表现为搜索网络、无信号、无服务系统等现象。
由原理你就会发现是扫描速度在手机接收信号时不正常,接收成了乱码。
所以说才会没有信号而不是把信号变弱、表小。
所以说锡纸包天线扩大信号是没有用的,因为信号并没有减弱,只是信号受到干扰是乱码罢了。
越包,接受的乱码就越多,就更不可能了。
举个例子,我们自己相当于手机,屏蔽就是一些很大的噪音和干扰让我们听不清楚基站(发射塔)在说什么,而不是屏蔽使基站说话声音小了,我们听不到。
而包天线就像一个助听器,我们本来不是聋,而是受到干扰听不清,所以说助听器也不能让我们防止干扰或者防止噪音。
当然,手机屏蔽柜之所以能够屏蔽手机信号还要依靠其比较重要的两个部件,滤波器和通风波导窗。
河南民生特种装备手机屏蔽柜通风波导窗是蜂窝型通风波导窗,顶部波导窗设有微型轴流风机数只,单只排风量1.4m3/min。
滤波器是一种用来消除干扰杂讯的器件,将输入或输出经过过滤而得到纯净的直流电。
对特定频率的频点或该频点以外的频率进行有效滤除的电路,就是滤波器,其功能就是得到一个特定频率或消除一个特定频率。
我国的相关条令中有明确规定:“严禁在执行作战、备战、训练、演习任务时携带和使用公网移动电话;严禁将移动电话带入作战室、情报室、机要室、通信枢纽、涉密会场、军用飞机和舰舱、重要仓库、导弹发射阵地、武器装备试验场、备战工程等涉密场所。

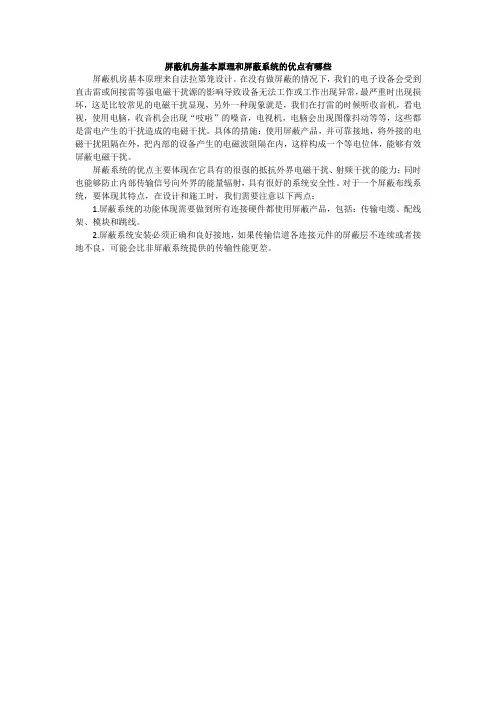

屏蔽机房基本原理和屏蔽系统的优点有哪些
屏蔽机房基本原理来自法拉第笼设计。
在没有做屏蔽的情况下,我们的电子设备会受到直击雷或间接雷等强电磁干扰源的影响导致设备无法工作或工作出现异常,最严重时出现损坏,这是比较常见的电磁干扰显现,另外一种现象就是,我们在打雷的时候听收音机,看电视,使用电脑,收音机会出现“吱啦”的噪音,电视机,电脑会出现图像抖动等等,这些都是雷电产生的干扰造成的电磁干扰。
具体的措施:使用屏蔽产品,并可靠接地,将外接的电磁干扰阻隔在外,把内部的设备产生的电磁波阻隔在内,这样构成一个等电位体,能够有效屏蔽电磁干扰。
屏蔽系统的优点主要体现在它具有的很强的抵抗外界电磁干扰、射频干扰的能力;同时也能够防止内部传输信号向外界的能量辐射,具有很好的系统安全性。
对于一个屏蔽布线系统,要体现其特点,在设计和施工时,我们需要注意以下两点:
1.屏蔽系统的功能体现需要做到所有连接硬件都使用屏蔽产品,包括:传输电缆、配线架、模块和跳线。
2.屏蔽系统安装必须正确和良好接地,如果传输信道各连接元件的屏蔽层不连续或者接地不良,可能会比非屏蔽系统提供的传输性能更差。

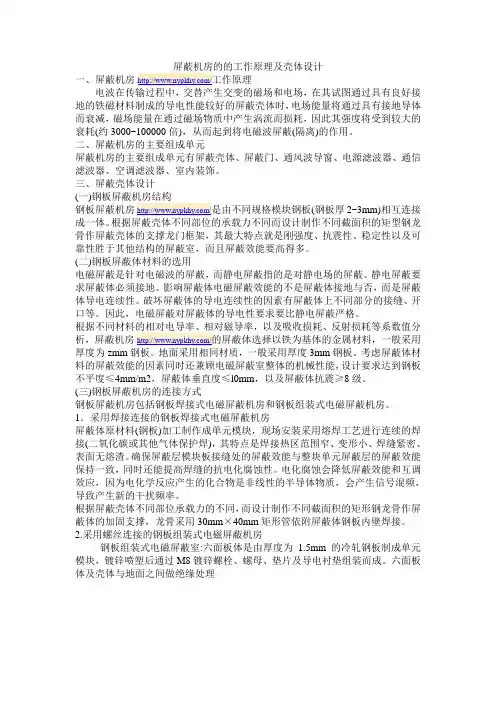

一、屏蔽机房在其试图通过具有良好接地的铁磁材料制成的导电性能较好的屏蔽壳体时,电场能量将通过具有接地导体而衰减,磁场能量在通过磁场物质中产生涡流而损耗,因此其强度将受到较大的衰耗(约3000~100000倍),从而起到将电磁波屏蔽(隔离)的作用。
二、屏蔽机房的主要组成单元屏蔽机房的主要组成单元有屏蔽壳体、屏蔽门、通风波导窗、电源滤波器、通信滤波器、空调滤波器、室内装饰。
三、屏蔽壳体设计(一)(钢板厚2~3mm)相互连接成一体。
骨作屏蔽壳体的支撑龙门框架,其最大特点就是刚强度、抗震性、稳定性以及可靠性胜于其他结构的屏蔽室,而且屏蔽效能要高得多。
(二)钢板屏蔽体材料的选用电磁屏蔽是针对电磁波的屏蔽,而静电屏蔽指的是对静电场的屏蔽。
静电屏蔽要求屏蔽体必须接地。
影响屏蔽体电磁屏蔽效能的不是屏蔽体接地与否,而是屏蔽体导电连续性。
破坏屏蔽体的导电连续性的因素有屏蔽体上不同部分的接缝、开口等。
因此,电磁屏蔽对屏蔽体的导电性要求要比静电屏蔽严格。
以及吸收损耗、反射损耗等系数值分析,屏蔽机房厚度为zmm 一般采用厚度3mm 钢板。
考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能,设计要求达到钢板不平度≤4mm/m2,屏蔽体垂直度≤l0mm ,以及屏蔽体抗震≥8级。
(三)钢板屏蔽机房的连接方式钢板屏蔽机房包括钢板焊接式电磁屏蔽机房和钢板组装式电磁屏蔽机房。
1.采用焊接连接的钢板焊接式电磁屏蔽机房屏蔽体原材料(钢板)加工制作成单元模块,现场安装采用熔焊工艺进行连续的焊接(二氧化碳或其他气体保护焊),其特点是焊接热区范围窄、变形小、焊缝紧密、表面无熔渣。
确保屏蔽层模块板接缝处的屏蔽效能与整块单元屏蔽层的屏蔽效能保持一致,同时还能提高焊缝的抗电化腐蚀性。
电化腐蚀会降低屏蔽效能和互调效应,因为电化学反应产生的化合物是非线性的半导体物质,会产生信号混频,导致产生新的干扰频率。
根据屏蔽壳体不同部位承载力的不同,而设计制作不同截面积的矩形钢龙骨作屏蔽体的加固支撑,龙骨采用30mm ×40mm 矩形管依附屏蔽体钢板内壁焊接。
