开关电源变压器的检测方法及其步骤

变压器常规测试方法精编版变压器是电能的重要传输设备，为了确保其正常运行和安全使用，需要进行常规测试。

下面是变压器常规测试的精编版方法。

一、变压器常规测试前的准备工作1.检查变压器的机械设备，确保油位正常、温度计、油位表等仪表的正确安装与接线。

2.检查变压器的电气设备，包括主开关及其仪表的接线是否正确、电流互感器的接线是否可靠。

3.检查变压器的接地装置是否完好，接地电阻是否满足要求。

4.检查变压器内部和外部的绝缘状况，清除杂物和灰尘。

二、变压器常规测试包括以下几个方面：1.变压器的绝缘电阻测试测量绝缘电阻可以评估变压器的绝缘性能。

测试时，应关闭主开关，断开变压器的低压侧和高压侧绕组，将测试电压施加在绕组与地之间。

测量地与高压侧的绝缘电阻和地与低压侧的绝缘电阻，并与设定值进行比较。

2.变压器的电气参数测试测量变压器的电气参数可以验证其运行状态。

测试时，应将电流互感器的接线与测试设备相连接，测量低压侧和高压侧的电压、电流、功率因数等参数，并与设计值进行比较。

同时，还应测量变压器的空载电流和短路阻抗。

3.变压器的局部放电测试局部放电是变压器内部绝缘的一种隐患，可能导致设备损坏和事故发生。

测试时，应使用专业放电测试仪器，对变压器进行局部放电测试。

通过监测和分析放电信号，评估变压器的绝缘性能。

4.变压器的开关试验变压器的开关试验可以检测开关设备的性能和可靠性。

测试时，应模拟实际操作情况，检查变压器的开关动作是否正常，接通和切断时间是否在限定范围内，防止因开关故障引起的电弧、火花等现象。

5.变压器的温升试验温升试验可以评估变压器的散热性能和额定负载能力。

测试时，应加载一定负载，保持一段时间，测量变压器的温升，并与设定值进行比较。

同时，还应注意观察变压器的温度变化情况，防止温度过高导致设备损坏。

三、变压器常规测试后的处理方式1.根据测试结果，评估变压器的运行状态和绝缘性能是否正常。

若存在异常情况，应及时采取相应措施，如维修、更换绕组、清洗绝缘油等。

开关电源耐压测试方法摘要：一、开关电源耐压测试的必要性二、开关电源耐压测试的方法和步骤1.参照国标GB/T 15290-2012设计测试方案2.测试设备准备3.测试过程a.设置漏电流和电压量程b.短路输出端正负极和输入端正负极c.开始耐压检测d.观察测试结果三、开关电源耐压测试的标准四、测试结果的解读与应用正文：开关电源是现代电力电子技术的一种重要应用，其工作原理是通过控制开关管开通和关断的时间比率来维持稳定的输出电压。

然而，在开关电源断开时，若电压增大到一定程度可能发生击穿从而导电，这时的开关即使断开也不起作用。

因此，对开关电源进行耐压测试显得尤为重要，可以确保在特定工作电路中开关不会发生高压击穿问题。

在进行开关电源耐压测试时，首先需要参照国标GB/T 15290-2012设计测试方案。

该标准规定了电子设备用电源变压器和滤波扼流圈的技术条件和测试方法。

根据标准，开关电源的耐压测试主要包括以下步骤：1.测试设备准备：准备好高压测试仪、测试架、手套和测试线等必要的测试设备。

2.测试过程：a.设置漏电流和电压量程：将漏电流设置为0.5ma，电压量程选择4000Vac。

b.短路输出端正负极和输入端正负极：将待检产品输出端正负极短路，输入端正负极同时与测试棒接触良好。

c.开始耐压检测：按下开始按钮，对待检产品用4000Vac的电压进行耐压检测。

d.观察测试结果：耐压测试持续1秒，结束后观察测试设备是否报警，左上角显示“Pass”表示良品，反之为不良品。

3.测试结果的解读与应用：通过耐压测试，可以判断开关电源的绝缘等级是否安全，是否对人体造成伤害。

对于测试不合格的产品，需要及时处理，避免在实际应用中出现安全问题。

总之，开关电源耐压测试是保障产品质量和安全的重要手段。

通过对测试方法的了解和掌握，可以有效地检测开关电源的耐压性能，确保其在特定工作电路中安全可靠地运行。

变压器检验作业指导书一、引言变压器是电力系统中重要的电气设备之一，用于将电能从一个电路传输到另一个电路，起到改变电压、电流和功率的作用。

为了确保变压器的正常运行和安全使用，需要进行定期的检验工作。

本作业指导书旨在提供变压器检验的详细步骤和要求，以确保检验工作的准确性和可靠性。

二、检验前准备1. 检查变压器的运行记录和维护记录，了解变压器的使用情况和维护情况。

2. 检查变压器周围的环境，确保检验工作的安全进行。

3. 准备检验所需的设备和工具，包括检验仪器、测量工具、绝缘材料等。

三、外观检查1. 检查变压器外壳和绝缘罩的完整性，是否有损坏或漏油现象。

2. 检查变压器接线端子的紧固情况，是否有松动或腐蚀现象。

3. 检查变压器的冷却系统，包括冷却器、冷却风机等，确保其正常运行。

四、绝缘电阻测量1. 使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

2. 测量前，确保变压器处于断开电源状态，并进行接地处理。

3. 测量绝缘电阻时，应按照变压器的额定电压和绝缘等级要求进行。

五、变比测量1. 使用变比测试仪对变压器的变比进行测量。

2. 测量前，确保变压器处于断开电源状态，并进行接地处理。

3. 测量变比时，应按照变压器的额定电压和变比要求进行。

六、负载损耗测量1. 使用负载损耗测试仪对变压器的负载损耗进行测量。

2. 测量前，确保变压器处于断开电源状态，并进行接地处理。

3. 测量负载损耗时，应按照变压器的额定电压和负载损耗要求进行。

七、局部放电检测1. 使用局部放电检测仪对变压器的局部放电情况进行检测。

2. 检测前，确保变压器处于断开电源状态，并进行接地处理。

3. 检测局部放电时，应按照变压器的额定电压和局部放电要求进行。

八、绝缘油检测1. 采集变压器绝缘油样品，并送至实验室进行绝缘油检测。

2. 检测项目包括绝缘油的介质损耗、介质电阻、水分含量等。

3. 根据检测结果，评估变压器绝缘油的质量和绝缘性能。

九、检验报告编写1. 根据检验结果，编写详细的检验报告。

开关电源变压器的查看办法1、经过查询变压器的外表来查看其是不是有显着反常景象。

如线圈引线是不是开裂，脱焊，绝缘资料是不是有烧焦痕迹，铁心紧固螺杆是不是有松动，硅钢片有无锈蚀，绕组线圈是不是有显露等。

2、绝缘性查验。

用万用表R;x;10k挡别离丈量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无量大方位不动。

不然，阐明变压器绝缘功用不良。

3、线圈通断的查看。

将万用表置于R;x;1挡，查验中，若某个绕组的电阻值为无量大，则阐明此绕组有断路性缺点。

4、差异初、次级线圈。

电源变压器初级引脚和次级引脚一般都是别离从两头引出的，并且初级绕组多标有220V字样，次级绕组则标出额外电压值，如15V、24V、35V等。

再依据这些符号进行辨认。

5、空载电流的查看。

a、直接丈量法。

将次级悉数绕组悉数开路，把万用表置于沟通电流挡(500mA，串入初级绕组。

开端级绕组的插头刺进220V 沟通市电时，万用表所指示的即是空载电流值。

此值不该大于变压器满载电流的10%～20%。

一般多见电子设备电源变压器的正常空载电流应在100mA摆布。

假定超出太多，则阐明变压器有短路性缺点。

b、直接丈量法。

在变压器的初级绕组中串联一个10?/5W 的电阻，次级仍悉数空载。

把万用表拨至沟通电压挡。

加电后，用两表笔测出电阻R两头的电压降U，然后用欧姆规矩算出空载电流I 空，即I空=U/R。

F?空载电压的查看。

将电源变压器的初级接220V 市电，用万用表沟通电压接顺次测出各绕组的空载电压值(U21、U22、U23、U24)应契合央求值，容许差错计划一般为：高压绕组le;plusmn;10%，低压绕组le;plusmn;5%，带基地抽头的两组对称绕组的电压差应le;plusmn;2%。

6、一般小功率电源变压器容许温升为40℃～50℃，假定所用绝缘资料质量较好，容许温升还可跋涉。

7、查看差异各绕组的同名端。

开关电源短路测试方法及测试标准科普一、什么是开关电源开关电源又称为开关电源适配器，是将交流电转换为直流电的一种电子装置。

它采用开关电压转换技术，在短时间内完成电能转换，具有效率高、体积小、重量轻等优点。

二、什么是开关电源短路测试开关电源短路测试是指在特定条件下，对开关电源进行短路负载测试。

通过该测试，可以检测开关电源在短路情况下的工作稳定性、输出电压稳定性以及短路保护功能。

三、开关电源短路测试方法1.准备工作在进行开关电源短路测试之前，需要准备以下工作：-开关电源适配器-电流表或电压表-开关电源测试线-短路负载电阻2.连接测试线首先，将电流表或电压表与开关电源适配器正确连接。

根据测试需要，选择合适的测试线，将其连接到开关电源输出端口和短路负载电阻上。

3.设置电流与电压根据测试要求，设置开关电源的输出电流或电压。

通常情况下，测试时会根据电源的额定输出电流或电压进行设置，以保证测试的准确性。

4.施加短路负载在设置好的输出电流或电压下，将短路负载电阻连接到开关电源的输出端口。

确保短路负载电阻的额定功率适用于测试电源的额定功率，以避免过载情况的发生。

5.测试结果记录与分析开启开关电源，并观察测试结果。

通过记录输出电流或电压的数值，并与开关电源的额定数值进行比较，可以评估开关电源在短路情况下的性能表现。

四、开关电源短路测试的标准1.短路保护开关电源短路测试的主要目的是检测开关电源的短路保护功能，即在短路负载情况下，电源能够迅速切断输出电流，并保护电源设备不受损。

通常情况下，开关电源的短路保护时限应在2秒以内。

2.输出电压稳定性开关电源的输出电压稳定性是指在短路情况下，输出电压的波动范围。

一般来说，开关电源的输出电压稳定性应在±5%的范围内。

3.过载保护开关电源的过载保护功能是指在超过额定输出电流或功率时，电源设备能够自动切断输出电流或功率，以保护电源及其连接的设备。

一般来说，开关电源的过载保护时限应在3秒以内。

变压器常规试验方法及注意事项变压器是电力系统中重要的电力设备之一，为了保证其正常运行和安全使用，需要对其进行常规试验。

本文将介绍变压器常规试验的方法及注意事项。

一、变压器常规试验方法：1.绝缘电阻试验：该试验用于检测变压器的绕组绝缘状态。

方法是将一端接地，另一端使用绝缘电阻表测量绕组对地的绝缘电阻。

试验时应确保变压器停电，并将所有绕组接地，避免电击事故。

2.空载试验：该试验用于检测变压器的无负荷工作状态下的参数。

方法是给定一定的额定电压，测量变压器的空载电流、有功功率、无功功率和功率因数等参数。

试验前应确保变压器工作环境良好，无短路和接地故障。

3.负载试验：该试验用于检测变压器在负载状态下的性能。

方法是按照一定的负载率给定负载电流，测量变压器的负载损耗、电压调整范围和负载调整范围等参数。

试验时应逐步增加负载电流，确保变压器正常运行，防止过载和短路。

4.短路阻抗试验：该试验用于检测变压器的短路电压和短路阻抗。

方法是将变压器低压侧短路，测量变压器的短路电流和短路电压，并计算出短路阻抗。

试验时应确保变压器处于正常负载状态，避免过载和短路事故。

5.绝缘油介质损耗试验：该试验用于检测变压器绝缘油的介质损耗。

方法是将一定电压的交流电源接到绝缘油中，测量油中的介质损耗。

试验前应对变压器进行绝缘油净化，确保油中无杂质和水分的影响。

6.交流耐压试验：该试验用于检测变压器绝缘的耐压能力。

方法是在一定时间内给变压器施加一定的高压电压，并观察是否发生击穿现象。

试验时应严格遵守安全操作规程，避免触电事故。

二、变压器常规试验的注意事项：1.试验前应仔细检查变压器的接线和绝缘情况，确保安全可靠。

2.试验时应制定详细的试验计划，包括试验项目、试验内容、参数要求等。

3.试验设备应选用可靠的设备，并进行校准，确保准确性和可靠性。

4.试验过程中应严格按照规程进行操作，遵循安全操作规程。

5.试验结果应及时记录，包括试验仪器读数、观察情况等。

变压器检验作业指导书【作业指导书】变压器检验作业指导书一、引言变压器是电力系统中重要的电力设备之一，对其进行定期的检验是确保其正常运行和安全使用的重要环节。

本作业指导书旨在为变压器检验提供详细的操作指导，确保操作人员按照标准程序进行检验工作，保证检验结果的准确性和可靠性。

二、检验目的1. 确定变压器的运行状态和性能是否符合要求；2. 发现和排除变压器存在的故障和隐患；3. 提供变压器运行数据和性能评估依据。

三、检验范围本次变压器检验主要包括外观检查、绝缘电阻测量、绝缘油分析、局部放电检测、电气参数测量等内容。

四、检验工具和设备1. 外观检查：手电筒、相机；2. 绝缘电阻测量：绝缘电阻测试仪、绝缘电阻测试线；3. 绝缘油分析：绝缘油采样器、绝缘油分析仪；4. 局部放电检测：局部放电检测仪、高压电源、探头；5. 电气参数测量：电流表、电压表、功率因数表等。

五、检验步骤1. 外观检查：a. 使用手电筒检查变压器外壳和接线端子是否有损坏、变形或者腐蚀等情况；b. 使用相机拍摄变压器外观照片，记录外观状态。

2. 绝缘电阻测量：a. 确保变压器断电，并对接地开关进行锁闭和标识；b. 将绝缘电阻测试仪与变压器绝缘电阻测试线连接；c. 按照测试仪的操作说明进行测试，记录测试结果。

3. 绝缘油分析：a. 使用绝缘油采样器采集变压器绝缘油样品；b. 将采集的绝缘油样品送至实验室进行分析，包括颜色、气体分析、含水量等指标；c. 根据实验室提供的测试结果，评估变压器绝缘油的状态。

4. 局部放电检测：a. 确保变压器断电，并对接地开关进行锁闭和标识；b. 将局部放电检测仪与变压器高压侧连接，接地侧连接地线；c. 按照检测仪的操作说明进行局部放电测试，记录测试结果。

5. 电气参数测量：a. 确保变压器断电，并对接地开关进行锁闭和标识；b. 使用电流表、电压表、功率因数表等测量仪器，按照变压器的接线方式进行电气参数测量；c. 记录电流、电压、功率因数等参数，并与设计值进行对照。

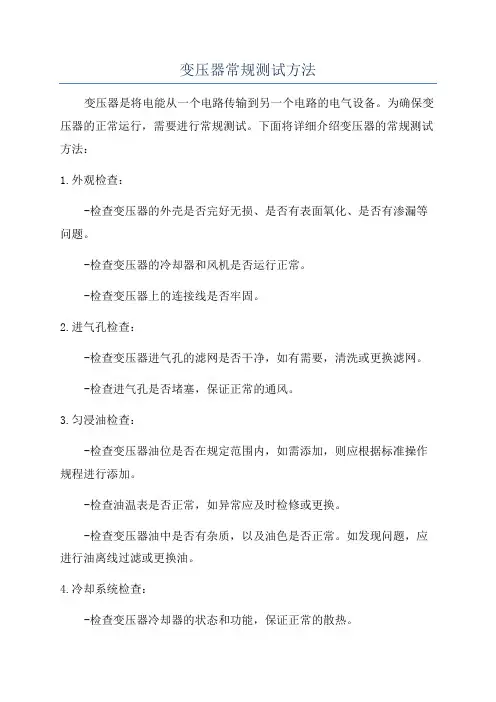

变压器常规测试方法变压器是将电能从一个电路传输到另一个电路的电气设备。

为确保变压器的正常运行，需要进行常规测试。

下面将详细介绍变压器的常规测试方法：1.外观检查：-检查变压器的外壳是否完好无损、是否有表面氧化、是否有渗漏等问题。

-检查变压器的冷却器和风机是否运行正常。

-检查变压器上的连接线是否牢固。

2.进气孔检查：-检查变压器进气孔的滤网是否干净，如有需要，清洗或更换滤网。

-检查进气孔是否堵塞，保证正常的通风。

3.匀浸油检查：-检查变压器油位是否在规定范围内，如需添加，则应根据标准操作规程进行添加。

-检查油温表是否正常，如异常应及时检修或更换。

-检查变压器油中是否有杂质，以及油色是否正常。

如发现问题，应进行油离线过滤或更换油。

4.冷却系统检查：-检查变压器冷却器的状态和功能，保证正常的散热。

-检查冷却水的流量和温度，确保正常的冷却。

-检查变压器内部的通风道，保证正常的空气流通。

5.绝缘测试：-使用绝缘测试仪对变压器的绝缘电阻进行测量，以判断绝缘状况。

-测量绝缘电阻时，应先对变压器进行放电处理。

6.漏电电流测试：-使用漏电测试仪对变压器的漏电电流进行测量，以判断绝缘状况是否正常。

7.短路阻抗测试：-利用短路测试仪测量变压器的短路阻抗，以判断变压器的电流能力。

8.绝缘油品质检查：-检查变压器油的绝缘油品质，如酸值、水分含量、气体含量等。

-根据测试结果，对绝缘油进行处理或更换。

9.声级测试：-使用声级计对变压器的噪音进行测试，检查是否符合国家标准。

10.负荷测试：-在正常操作负荷下，测试变压器的电压和电流，并观察其是否稳定。

11.稳定性测试：-在正常操作条件下连续运行变压器一段时间，观察其运行稳定性。

总结：通过以上常规测试方法对变压器进行定期检测和维护，可以确保其正常运行和延长使用寿命。

同时，还应根据具体变压器的工作环境和要求，结合相关标准和规定，制定合理的测试计划，保证变压器的安全运行。

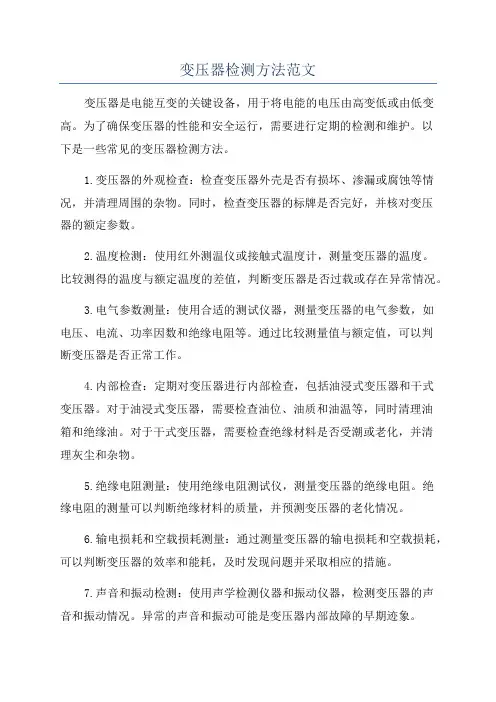

变压器检测方法范文变压器是电能互变的关键设备，用于将电能的电压由高变低或由低变高。

为了确保变压器的性能和安全运行，需要进行定期的检测和维护。

以下是一些常见的变压器检测方法。

1.变压器的外观检查：检查变压器外壳是否有损坏、渗漏或腐蚀等情况，并清理周围的杂物。

同时，检查变压器的标牌是否完好，并核对变压器的额定参数。

2.温度检测：使用红外测温仪或接触式温度计，测量变压器的温度。

比较测得的温度与额定温度的差值，判断变压器是否过载或存在异常情况。

3.电气参数测量：使用合适的测试仪器，测量变压器的电气参数，如电压、电流、功率因数和绝缘电阻等。

通过比较测量值与额定值，可以判断变压器是否正常工作。

4.内部检查：定期对变压器进行内部检查，包括油浸式变压器和干式变压器。

对于油浸式变压器，需要检查油位、油质和油温等，同时清理油箱和绝缘油。

对于干式变压器，需要检查绝缘材料是否受潮或老化，并清理灰尘和杂物。

5.绝缘电阻测量：使用绝缘电阻测试仪，测量变压器的绝缘电阻。

绝缘电阻的测量可以判断绝缘材料的质量，并预测变压器的老化情况。

6.输电损耗和空载损耗测量：通过测量变压器的输电损耗和空载损耗，可以判断变压器的效率和能耗，及时发现问题并采取相应的措施。

7.声音和振动检测：使用声学检测仪器和振动仪器，检测变压器的声音和振动情况。

异常的声音和振动可能是变压器内部故障的早期迹象。

8.绝缘油分析：定期对变压器的绝缘油进行化学分析，以评估变压器的绝缘状况。

分析结果可以提供变压器的健康状态信息，并指导维护和维修措施的制定。

9.雷电冲击试验：通过人工模拟雷电冲击环境，测试变压器的耐雷电能力。

这个测试可以验证变压器的绝缘性能和对抗雷电的能力。

10.负载和过载试验：创造适当的负载和过载条件，测试变压器的性能和稳定性。

这个测试可以评估变压器的负载能力和短期过载能力。

以上是常见的变压器检测方法，通过对变压器的外观、温度、电气参数、绝缘状况、声音和振动等方面的检测和分析，可以及时发现和解决变压器的问题，确保变压器的安全运行和延长其使用寿命。

变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备，对其进行定期检验是保证电力系统正常运行和延长设备寿命的重要措施。

本文将详细介绍变压器检验作业指导书的内容和要点。

一、检验前准备1.1 确认检验周期：根据变压器的使用情况和厂家要求，确定检验周期。

1.2 准备检验设备：准备好检验所需的仪器设备，确保设备正常运行。

1.3 确认检验人员：确定参与检验的人员，确保其具备相关专业知识和经验。

二、检验内容2.1 外观检查：检查变压器外观是否有损坏、漏油等情况。

2.2 绝缘电阻测试：使用绝缘电阻测试仪对变压器绝缘进行测试。

2.3 油质检测：取样检测变压器绝缘油的质量和污染程度。

三、检验方法3.1 视觉检查：通过目视检查变压器外观情况，包括外壳、冷却器等。

3.2 仪器检测：使用专业仪器对变压器绝缘电阻、局部放电等进行检测。

3.3 取样检测：按照标准要求取样检测变压器绝缘油的质量。

四、检验记录4.1 检验报告：对检验结果进行记录和整理，形成检验报告。

4.2 检验数据：将检验所得数据进行归档保存，备查。

4.3 故障分析：对检验中发现的问题进行分析和处理，及时修复。

五、检验后处理5.1 维护保养：根据检验结果进行维护保养，确保变压器正常运行。

5.2 记录归档：将检验记录和报告进行归档保存，方便日后查阅。

5.3 定期复检：根据检验周期要求，定期对变压器进行复检，确保设备安全可靠。

结论：通过本文的介绍，读者可以了解变压器检验作业指导书的主要内容和要点，希望对变压器检验工作有所帮助。

变压器是电力系统中重要的设备，定期检验对保障电力系统安全稳定运行具有重要意义。

变压器容量测试方法
变压器容量测试是确保变压器性能和质量的重要步骤。

变压器容量测试的方法通常包括以下几个步骤：
1. 准备工作，在进行容量测试之前，首先要对测试设备进行检查和准备。

确保测试仪器和设备的准确性和可靠性，包括电压表、电流表、负载箱等。

2. 连接测试回路，将测试设备与变压器正确连接，确保连接正确、牢固可靠，同时要注意安全。

3. 稳态测试，在测试过程中，首先进行稳态测试，即在额定电压和频率下测量变压器的电压、电流和功率因数。

通过测量实际的电压和电流值，计算变压器的输出功率和效率。

4. 负载测试，接下来进行负载测试，逐步增加变压器的负载，观察并记录不同负载下的电压、电流和功率数据。

这有助于评估变压器在不同负载下的性能表现。

5. 温升测试，在负载测试完成后，进行温升测试，即测量变压
器的温升情况。

通过测量变压器的温升，可以评估变压器的散热性能和负载能力。

6. 数据分析，对测试过程中获得的数据进行分析和比对，评估变压器的容量和性能是否符合设计要求，是否存在异常情况。

7. 报告和结论，最后，根据测试结果编制容量测试报告，对变压器的容量和性能进行评估，并提出结论和建议。

需要注意的是，变压器容量测试需要严格按照相关标准和规范进行，测试过程中要注意安全，确保测试设备的准确性和可靠性，以获得准确可靠的测试结果。

同时，也要根据变压器的具体类型和用途，选择合适的测试方法和参数。

高频变压器制作流程及检测方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

变压器测试的原理与方法
变压器测试的原理是通过测量变压器的各种参数，判断其性能和状态是否符合要求。

常用的变压器测试方法包括：
1. 铭牌检查：检查变压器的额定容量、额定电压、相数、频率等参数是否符合要求。

2. 外观检查：检查变压器外壳是否完好，有无渗漏、裂纹等损坏。

3. 内部检查：检查变压器绕组、铁芯、绝缘等内部部件是否正常，有无局部过热、短路等问题。

4. 绝缘电阻测试：利用绝缘电阻测试仪测量变压器的各绕组之间以及与地之间的绝缘电阻，判断绝缘状况是否良好。

5. 高压耐压测试：利用高压试验仪给变压器施加高于额定电压的电压，检查绝缘是否能够承受该电压而不发生击穿。

6. 相位检查：利用相位表等工具，测量变压器绕组之间的相位关系是否正确。

7. 空载损耗和短路阻抗测试：利用仪器测量变压器在空载和短路状态下的损耗和阻抗，判断其性能是否符合要求。

8. 负载损耗测试：给变压器施加额定负载，测量输出电压和输入电流，计算出变压器的负载损耗，判断其效率和负载能力是否符合要求。

以上是常见的变压器测试方法，根据具体情况还可以采用其他测试手段，以确保变压器的性能和安全可靠。

开关电源测试步骤(图文解说)一、开关电源工作原理1、开关电源是一种高频开关式的能量变换电子电路，常作为设备的电源供应器，常见变换分类有：AC-DC、DC-DC、DC-AC 等。

2、开关电源原理框图(1) 市电进入电源后，首先经过是最前级的EMI 滤波电路部份，EMI 滤波的主要作用是滤除外界电网的高频脉冲对电源的干扰，同时还有减少开关电源本身对外界的电磁干扰。

实际上它是利电感和电容的特性，使频率为50Hz 左右的交流电可以顺利通过滤波器，而高于50Hz 以上的高频干扰杂波将被滤波器滤除。

(2) 经过EMI 滤波，所得到较为平整的正弦波交流电被送入前级整流电路进行整流，整流工作都由全桥式整流二极管来担任。

经过全桥式整流二级管整流后，电压全部变成正相电压。

不过此时得到的电压仍然存在较大的起伏，这就必须使用高压滤波电容进行初步稳压，将波形修正为起伏较小的波形。

(3) 把直流电转化为高频率的脉动直流电，这一步由控制电路来完成。

输出部分通过一定的电路反馈给控制电路，控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

控制电路目前已集成化，制成了各种开关电源用集成电路。

(4) 把得到的脉动直流电，送到高频开关变压器进行降压。

再由二极管和滤波电容组成的低压滤波电路进行整流和滤波就得到了设备上使用的纯静的低压直流电。

3、开关电源特点：(1) 开关电源是一种非线性电源，体积和重量轻。

(2) 功率晶体管工作在开关状态，晶体管上的功耗小，转化效率高二、开关电源测试方法1、测试项目：环路增益、输出阻抗、输出纹波、开关噪声等2、环路增益测试：开关电源电路可以看作是一个简单的反馈控制系统一个负反馈回路，当GH=-1 的时候会产生自激(GH 称为开环增益)。

分解为:幅度条件：|GH|=1、相位条件：GH 的相位Φ=-180º开环特性是一个很重要的参数，表征反馈系统的稳定性。

通常用增益裕量和相位裕量来表示：增益裕量：Φ=-180º时，0-Gain(dB)相位裕量：Gain=0 时，Φ-(-180º)通常用波特图来表示在测试开环特性时，开关电源应工作在闭环状态，以保证系统状态的稳定。

变压器检验作业指导书一、引言本作业指导书旨在提供变压器检验的详细步骤和要求，以确保变压器的安全运行和性能符合标准要求。

本指导书适合于各类变压器的检验工作。

二、检验前准备1. 确定检验范围：根据变压器的类型和规格，确定需要进行的检验项目。

2. 准备检验设备：包括电压表、电流表、绝缘电阻测试仪、温度计等。

3. 确保安全：检查变压器周围环境，确保无明火、易燃物品等危（wei）险因素。

三、检验步骤1. 外观检查- 检查变压器外壳是否完好，有无变形、裂纹等损坏情况。

- 检查接线端子是否紧固，无松动现象。

- 检查冷却系统是否正常，散热器是否清洁。

2. 绝缘电阻测试- 使用绝缘电阻测试仪对变压器的绝缘电阻进行测试。

- 测试前应确保变压器已停电，并断开所有连接。

3. 电气参数测试- 测量变压器的额定电压、额定电流、短路阻抗等参数。

- 根据变压器的规格和标准要求，进行相应的测量和记录。

4. 负载性能测试- 将变压器连接到负载电路上，进行负载性能测试。

- 测试过程中应监测变压器的温度、电流等参数，并记录数据。

5. 绝缘油分析- 采集变压器绝缘油样品，送至实验室进行绝缘油分析。

- 根据分析结果，评估变压器的绝缘状态和潜在故障风险。

6. 检验报告编写- 根据实际检验结果，编写详细的检验报告。

- 报告中应包括变压器的基本信息、检验项目、检验结果、存在的问题及建议等内容。

四、检验要求1. 检验过程中，应严格按照标准要求进行操作，确保测量的准确性和可靠性。

2. 检验设备应经过校准，并定期检查和维护，确保其正常工作。

3. 检验人员应具备相关的专业知识和技能，并遵守相关安全操作规程。

4. 检验报告应及时编写和归档，以备后续参考和分析。

五、安全注意事项1. 在检验过程中，严禁触摸带电部件，必要时应佩戴绝缘手套和其他个人防护装备。

2. 在进行绝缘电阻测试和负载性能测试时，应遵循相应的安全操作规程，确保人员和设备的安全。

3. 如发现变压器存在明显的安全隐患或者故障，应及时住手检验工作，并采取相应的措施进行修复或者更换。

电源变压器如何检测？A、通过观察变压器的外貌来检查其是否有明显异常现象。

如线圈引线是否断裂，脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等。

B、绝缘性测试。

用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。

否则，说明变压器绝缘性能不良。

C、线圈通断的检测。

将万用表置于R×1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障。

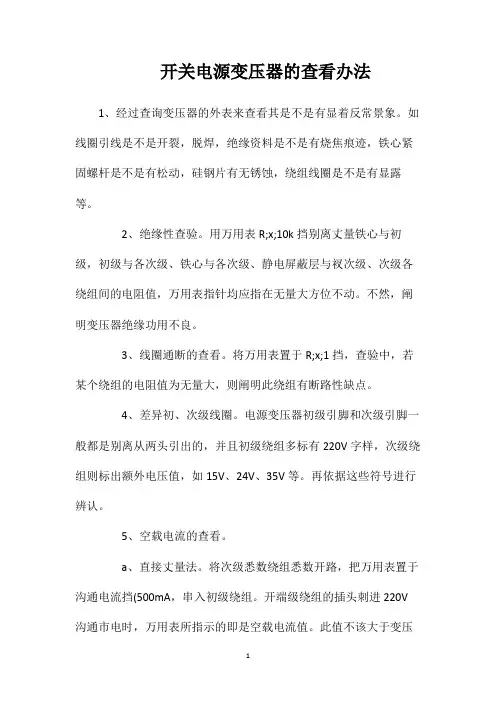

D、判别初、次级线圈。

电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V 字样，次级绕组则标出额定电压值，如15V、24V、35V等。

再根据这些标记开展识别。

E、空载电流的检测。

（1）直接测量法。

将次级所有绕组全部开路，把万用表置于交流电流挡（500mA，串入初级绕组。

当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。

此值不应大于变压器满载电流的10％～20％。

一般常见电子设备电源变压器的正常空载电流应在100mA左右。

如果超出太多，则说明变压器有短路性故障。

（2）间接测量法。

在变压器的初级绕组中串联一个10/5W的电阻，次级仍全部空载。

把万用表拨至交流电压挡。

加电后，用两表笔测出电阻R两端的电压降U，然后用欧姆定律算出空载电流I空，即I空=U/R。

F、空载电压的检测。

将电源变压器的初级接220V市电，用万用表交流电压接依次测出各绕组的空载电压值（U21、U22、U23、U24）应符合要求值，允许误差范围一般为：高压绕组≤±10％，低压绕组≤±5％，带中心抽头的两组对称绕组的电压差应≤±2％。

G、一般小功率电源变压器允许温升为40℃～50℃，如果所用绝缘材料质量较好，允许温升还可提高。

H、检测判别各绕组的同名端。

在使用电源变压器时，有时为了得到所需的次级电压，可将两个或多个次级绕组串联起来使用。
