电阻器的主要特性参数

热敏电阻的主要参数详解热敏电阻的物理特性主要用下列几个主要参数表示：电阻值、B值、耗散系数、热时间常数、电阻温度系数。

电阻值：R〔Ω〕电阻值的近似值表示为：R2=R1exp[1/T2-1/T1]其中：R2：绝对温度为T2〔K〕时的电阻〔Ω〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕B：B值〔K〕B值：B〔k〕B值是电阻在两个温度之间变化的函数，表达式为：B= InR1-InR2 =2.3026(1ogR1-1ogR2)1/T1-1/T2 1/T1-1/T2其中：B：B值〔K〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕R2：绝对温度为T2〔K〕时的电阻〔Ω〕耗散系数：δ〔mW/℃〕耗散系数是物体消耗的电功与相应的温升值之比δ= W/T-Ta = I²R/T-Ta其中：δ：耗散系数δ〔mW/℃〕W：热敏电阻消耗的电功〔mW〕T：达到热平衡后的温度值〔℃〕Ta: 室温〔℃〕I: 在温度T时加热敏电阻上的电流值〔mA〕R: 在温度T时加热敏电阻上的电流值〔KΩ〕在测量温度时，应注意防止热敏电阻由于加热造成的升温。

热时间常数：τ〔sec.〕热敏电阻在零能量条件下，由于步阶效应使热敏电阻本身的温度发生改变，当温度在初始值和最终值之间改变63.2％所需的时间就是热时间系数τ。

电阻温度系数：α〔%/℃〕α是表示热敏电阻器温度每变化1ºC，其电阻值变化程度的系数〔即变化率〕，用α=1/R·dR/dT 表示，计算式为：α= 1/R·dR/dT×100 = -B/T²×100其中：α：电阻温度系数〔%/℃〕R：绝对温度T〔K〕时的电阻值〔Ω〕B：B值〔K〕。

电阻器的主要参数1、电阻器的标称阻值和允许偏差（精度）：δ=（R-Rr）/Rr*100%式中：R为电阻器的实际电阻值；Rr为电阻器标称电阻值；δ为电阻器的允许偏差。

2、额定功率：额定功率是指电阻器在直流或交流电路中，当在一定大气压力（87KPA---107KPA）和在产品标准中规定的温度下（-55----70），长期连续工作所允许承受的最大功率。

3、电阻器的温度系数：αΤ=（Rt-Ro）/Ro（T-To）*10E-64、电阻器的最大工作电压：电阻器的最大工作电压是指电阻器长期工作不发生过热或电击穿现象的电压。

从电阻器发热状态来考虑，允许加到电阻器两端的最大电压等于它的额定电压V额。

V额²=P额*R额式中：P额为额定功率，R额为标称电阻值。

由于电阻器的的结构、材料、尺寸等因素决定了它的抗电强度，从这个方面来看，允许加到电阻器两端的最大电压等于它的最大工作电压，若是超过最大工作电压，电阻器将会产生极间击穿，使电阻变值或损坏而不能使用。

对于高阻值非线绕电阻器，更要特别注意。

最大工作电压可根据下式计算：Vmax²=P额*R临界设计参考：选择电阻合适的额定功率和最大工作电压电阻器的损坏主要是工作在两类不利状态：A、超过额定功率，使电阻变得很热，甚至烧断。

B、超过最大工作电压，电阻器将会产生极间击穿，使电阻变值或损坏而不能使用。

因此设计时必须注意以下几点。

1、当你用欧姆定律计算出所需额定功率的数值时，实际电阻的额定功率必需是该计算值的2倍以上。

2、如果有交流信号存在，必须把AC和DC功耗加在一起。

3、当我们计算带有并联电容的电阻功率时，通常只计算DC功耗，而忘记加在它们两端的AC 纹波电流，工程上，我们可以不去计算纹波电流，而近似于将正常状态下的功率乘以2。

4、电阻器的实际工作电压必须小于额定电压和最大工作电压，否则将引起过热或击穿损坏。

1/4w金属膜电阻，由于皮膜不均匀、不连续分布，当工作电压大于42伏，在高温的条件下容易发生电化学反映，导致阻值变大或皮膜消失。

电阻器的标称阻值系列
系列 E24
允许偏差 I级 ±5%
电阻器的标称阻值 1.0， 1.1， 1.2， 1.3， 1.5， 1.6， 1.8， 2.0，2.2， 2.4， 2.7， 3.0， 3.3， 3.6， 3， 9，4.3，4.7， 5.1， 5.6， 6.2， 6.8， 7.5， 8.2， 9.1
➢ 另一方面，督促经营者及时、客观、全面地披露有关商品、服务的信息。
9.2电子商务消费者权利概述
➢9.2.2电子商务消费者权利
➢ 7.获得尊重权
➢ 获得尊重权是指消费者在购买、使用商品和接受服务时，享有其人格尊严、民族 风俗习惯得到尊重的权利，享有个人信息依法得到保护的权利。
➢ 8.监督权
➢ 监督权是指消费者享有对商品和服务，以及保护消费者权益工作进行监督的权利。 消费者有权检举、控告侵害消费者权益的行为和国家机关及其工作人员在保护消 费者权益工作中的违法失职行为，有权对保护消费者权益工作提出批评、建议。
1.0， 1.2， 1.5， 1.8， 2.2， 2.7， 3.3， E12 II级 ±10%
3.9， 4.7， 5.6， 6.8，8.2
➢ 消费者的自由选择权应在网上活动和购物中能够充分体现。网上购物的最大特征是消费者主导性， 购物意愿掌握在消费者手中，其可以根据自己不同的意志加以选择。
9.2电子商务消费者权利概述
➢9.2.2电子商务消费者权利
➢ 3.公平交易权
➢ 公平交易权是指消费者享有公平交易的权利。消费者在购买商品或者接受服务时， 有权获得质量保障、价格合理、计量正确等公平交易条件，有权拒绝经营者的强 制交易行为。
➢ 安全权是指消费者在购买、使用商品和接受服务时享有人身、财产安全不受损害的权利。 ➢ （1）人身安全权。 ➢ （2）财产安全权。 ➢ （3）隐私安全权。

光敏电阻的主要参数与特性1. 光敏电阻的主要参数(1) 暗电阻♦光敏电阻在不受光时的阻值称为暗电阻，此时流过的电流称为暗电流。

(2) 亮电阻♦光敏电阻在受光照射时的电阻称为亮电阻，此时流过的电流称为亮电流。

(3) 光电流♦亮电流与暗电流之差称为光电流。

2. 光敏电阻的基本特性(1)伏安特性♦在一定照度下，流过光敏电阻的电流与光敏电阻两端的电压的关系称为光敏电 阻的伏安特性。

硫化镉光敏电阻的伏安特性(2)光谱特性♦光敏电阻的相对光敏灵敏度与入射波长的关系称为光谱特性，亦称为光谱响 应。

下图为几种不同材料光敏电阻的光谱特性。

对应于不同波长，光敏电阻的灵敏度 是不同的。

4100 200功悴 W2O <色無护一遅老15000A 射光淮庚i 和30(X10 100閒w4<)2fl光敏电阻的光谱特性(3)光照特性♦光敏电阻的光照特性是光敏电阻的光电流与光强之间的关系，如图8-10所示♦由于光敏电阻的光照特性呈非线性，因此不宜作为测量元件，一般在自动控制系统中常用作开关式光电信号传感元件。

0 0.6 1.2ma* am)光敏电阻的光照特性(4)温度特性♦光敏电阻受温度的影响较大。

当温度升高时，它的暗电阻和灵敏度都下降。

♦温度变化影响光敏电阻的光谱响应，尤其是响应于红外区的硫化铅光敏电阻受温度影响更大。

下图为硫化铅光敏电阻的光谱温度特性曲线。

ion •硫化铅光敏电阻的光谱温度特性曲线(5)光敏电阻的响应时间和频率特性♦实验证明，光电流的变化对于光的变化，在时间上有一个滞后，通常用时间常数t 来描述，这叫做光电导的弛豫现象。

所谓时间常数即为光敏电阻自停止光照起到电流下降到原来的63%所需的时间，因此，t越小，响应越迅速，但大多数光敏电阻的时间常数都较大，这是它的缺点之一。

下图所示为硫化镉和硫化铅的光敏电阻的频率特性。

入射光调制频率(Hz)光敏电阻的频率特性。

常用光敏电阻的规格参数光敏电阻（也称为光敏电阻器或光敏电阻器件）是一种能够根据周围光照强度变化而改变电阻值的传感器。

它通常用于测量光照强度、控制光敏开关以及在各种光感应应用中使用。

以下是一些常用光敏电阻的规格参数：1.光敏电阻的灵敏度：光敏电阻的灵敏度指的是它对光照变化的响应程度。

灵敏度可以通过光照对电阻变化的比率来衡量。

一般来说，灵敏度越高，光敏电阻对光的变化越敏感。

2.光敏电阻的光照范围：光敏电阻可以适用于不同范围的光照强度。

一些光敏电阻适用于较低的光照强度，如暗室或夜间环境，而一些光敏电阻则适用于较高的光照强度，如户外或强照明环境。

3.光敏电阻的响应时间：光敏电阻的响应时间指的是它从检测到光照变化到产生电阻变化的时间。

响应时间越快，光敏电阻对光照变化的响应就越及时。

4.光敏电阻的光线谱响应：光敏电阻对不同波长光的响应程度不同。

可以通过光线谱响应来描述光敏电阻在不同波长光下的电阻变化。

5.光敏电阻的电阻范围：光敏电阻的电阻范围可以根据具体需求来选择。

一般来说，电阻范围越宽，光敏电阻适用于更广泛的应用。

6.光敏电阻的温度特性：光敏电阻的电阻值可能会受到温度的影响。

因此，在选择光敏电阻时，需要考虑温度特性以及它的工作温度范围。

7.光敏电阻的可靠性和寿命：光敏电阻的可靠性指的是它的稳定性和精准性。

而寿命则指的是光敏电阻的使用寿命，即它能够正常工作的时间。

当然，以上仅列举了一些常见的光敏电阻规格参数。

在选择光敏电阻时，还需要考虑其他因素如价格、尺寸、耐久性以及与其他电子元件的兼容性等。

不同厂商生产的光敏电阻可能存在一些差异，因此在购买时需要仔细查看产品规格表并选取适合自己应用的光敏电阻。

电阻器的特性结构与参数任务目标；电阻器的特性、结构、参数、误差等级及标注方法。

学习目标；掌握电阻器的特性、结构、参数、误差等级及标注方法。

1、概念能阻碍电流流动的物体就称为电阻。

也就是说，当电流通过金属导体时，做定向移动的自由电子就会与金属中的带电粒子相互发生碰撞，碰撞的力度小导体对电流的阻力就小，说明此导体的导电能力强，碰撞的力度大，导体对电流的阻力就大，说明此导体的导电能力差，这就说明导体对电流的阻碍有大小之分。

2、电阻器的单位及换算关系电阻在电子电路中的应用十分广泛，任何一个电子电路就必须有电阻，哪怕是没有别的组件，电阻在电路中用“R”表示，单位是“欧姆”，简称“欧”。

用字母“Ω”表示。

还有千欧（ KΩ）和兆欧（ MΩ）。

它们的换算关系：1 MΩ（兆欧）=1000 KΩ (千欧)=1000000 Ω (欧)1 KΩ (兆欧)=1000 Ω (欧)3、电阻器的符号电阻器的符号电阻器符号4、影响电阻器阻值大小的因素导体的电阻是客观存在的，它不随导体两端电压大小而变化，也就是说在导体两端即便是没有电压导体仍然有电阻(敏感电阻除外)。

1）材料银、铜、铝、铁。

大家知道，导体的材料不一样，它的导电能力也不同，在金属导体中，导电能力最强的是什么呢？是“银”，其次就是铜，铝，铁，金子虽贵但导电能力很差，金刚石就不导电的。

2）温度（1）金属导体温度越高，电阻越大。

例：冬天取暖用的电炉子，热线式空流计中的热丝电阻。

（2）半导体材料是温度越高，电阻越小。

例：半导体材料制作的三极管和功放集成电路这些易发热的组件都加有散热片。

3）截面积导体越粗，电阻越小，反之越大。

4）长度导体越长，电阻越大，反之越小。

例：照明用的灯泡灯丝断了以后重新搭上就会比以前亮，这就是灯丝变短，电阻变小，电流增大，灯泡变亮。

5、电阻器的作用电阻器的作用是限流和分压限流分压电路6、电阻器的主要参数电阻器的主要参数有：标称阻值、阻值误差、额定功率。

电阻器和电位器的主要特性参数电阻器和电位器的主要特性参数有：标称电阻值和容许偏差（误差）；额定功率；最高工作电压；稳定性，噪声电动势，高频特性等。

1、标称阻值和容许偏差（1）线绕和固定或非绕电阻器的标称阻值,应符合表一报列数值之一（或表列数值再乘以10N，其中N为正数）（2）线绕电位器的标称阻值采用取E12、E6两个系列；容许偏差分为±10%、±5%、±2%、±1%、四种，后两种仅限必要时采用。

（3）非线绕电位器的标称阻值采取E12、E6两个系列；容许偏差分为±20%、±10%、±5%、三种，±5%、仅限必要时采用。

表一电阻器的标称值和容许偏差注：表中数字乘以10、10、10.......得出各种标称阻值。

Ω（4）标称阻值及容许偏差的表示法1）直标法直接把标称阻值和容许偏差印在电阻上。

规定Ω表示欧；KΩ表示千欧MΩ表示兆欧。

容许偏差用百分数表示如：100Ω±5%表示100欧，容许偏差为±5%；50KΩ表示50千欧，容许偏差为±10%；2MΩ表示2兆欧，容许偏差为20%。

2）文字符号法将标称阻值和容许偏差用文字、数字符号或两者有规律组合标志在电阻表面上。

3）色标法用色图和色点来表示电阻器的标称阻值及容许偏差，各种颜色表示的数值应符合表二规定表二电阻器的色标示例：1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±0.5%。

2）精密度电阻器的色环标志用五个色环表示。

第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5Ω±1%表示27000Ω±5% 表示17.5Ω±1%2、额定功率电阻器的额定功率是指电阻器在大气压力为（99.99±4）×10的3次方帕斯卡（750±30毫米小银柱）和在规定的温度条件下，长期连续负荷所容许消耗的最大功率。

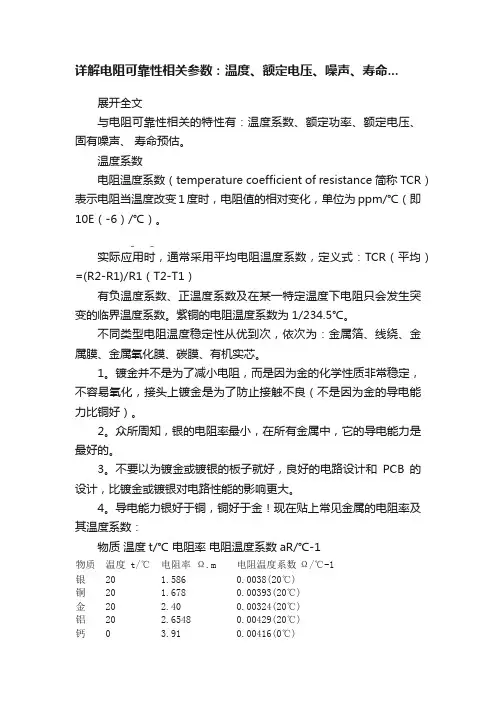

详解电阻可靠性相关参数：温度、额定电压、噪声、寿命...展开全文与电阻可靠性相关的特性有：温度系数、额定功率、额定电压、固有噪声、寿命预估。

温度系数电阻温度系数（temperature coefficient of resistance 简称TCR）表示电阻当温度改变1度时，电阻值的相对变化，单位为ppm/℃（即10E（-6）/℃）。

实际应用时，通常采用平均电阻温度系数，定义式：TCR（平均）=(R2-R1)/R1（T2-T1）有负温度系数、正温度系数及在某一特定温度下电阻只会发生突变的临界温度系数。

紫铜的电阻温度系数为1/234.5℃。

不同类型电阻温度稳定性从优到次，依次为：金属箔、线绕、金属膜、金属氧化膜、碳膜、有机实芯。

1。

镀金并不是为了减小电阻，而是因为金的化学性质非常稳定，不容易氧化，接头上镀金是为了防止接触不良（不是因为金的导电能力比铜好）。

2。

众所周知，银的电阻率最小，在所有金属中，它的导电能力是最好的。

3。

不要以为镀金或镀银的板子就好，良好的电路设计和PCB的设计，比镀金或镀银对电路性能的影响更大。

4。

导电能力银好于铜，铜好于金！现在贴上常见金属的电阻率及其温度系数：物质温度t/℃ 电阻率电阻温度系数aR/℃-1物质温度t/℃电阻率Ω.m电阻温度系数Ω/℃-1银20 1.586 0.0038(20℃)铜20 1.678 0.00393(20℃)金20 2.40 0.00324(20℃)铝20 2.6548 0.00429(20℃)钙0 3.91 0.00416(0℃)铍20 4.0 0.025(20℃)镁20 4.45 0.0165(20℃)钼0 5.2铱20 5.3 0.003925(0℃~100℃)钨27 5.65锌20 5.196 0.00419(0℃~100℃)钴20 6.64 0.00604(0℃~100℃)镍20 6.84 0.0069(0℃~100℃)镉0 6.83 0.0042(0℃~100℃)铟20 8.37铁20 9.71 0.00651(20℃)铂20 10.6 0.00374(0℃~60℃)锡0 11.0 0.0047(0℃~100℃)铷20 12.5铬0 12.9 0.003(0℃~100℃)镓20 17.4铊0 18.0铯20 20铅20 20.684 (0.0037620℃~40℃)锑0 39.0钛20 42.0汞50 98.4锰23~100 185.0电阻的额定功率贴片电阻目前最为常见封装有10种，同时也用两种尺寸代码来表示。

光敏电阻特性测试及分析南京理工大学紫金学院光电综合实验室光敏电阻主要参数及基本特性的测试一、工作原理光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；半导体的导电能力取决于半导体导带内载流子数目的多少。

当光敏电阻受到光照时，价带中的电子吸收光子能量后跃迁到导带，成为自由电子，同时产生空穴，电子—空穴对的出现使电阻率变小。

光照愈强，光生电子—空穴对就越多，阻值就愈低。

当光敏电阻两端加上电压后，流过光敏电阻的电流随光照增大而增大。

入射光消失，电子-空穴对逐渐复合，电阻也逐渐恢复原值，电流也逐渐减小。

光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）光敏电阻的主要参量有暗电阻，亮电阻、光谱范围、峰值波长和时间常量等。

基本特性有伏安特性、光照特性、光谱特性等。

伏安特性是指在一定照度下，加在光敏电阻两端的电压和光电流之间的关系。

光照特性是指在一定外加电压下，光敏电阻的光电流与光通亮的关系。

根据光敏电阻的光谱特性，可分为三种光敏电阻器：1．紫外光敏电阻器：对紫外线较灵敏，包括硫化镉、硒化镉光敏电阻器等，用于探测紫外线。

2．红外光敏电阻器：主要有硫化铅、碲化铅、硒化铅。

锑化铟等光敏电阻器，广泛用于导弹制导、天文探测、非接触测量、人体病变探测、红外光谱，红外通信等国防、科学研究和工农业生产中。

3．可见光光敏电阻器：包括硒、硫化镉、硒化镉、碲化镉、砷化镓、硅、锗、硫化锌光敏电阻器等。

主要用于各种光电控制系统，如光电自动开关门户，航标灯、路灯和其他照明系统的自动亮灭，自动给水和自动停水装置，机械上的自动保护装置和“位置检测器”，极薄零件的厚度检测器，照相机自动曝光装置，光电计数器，烟雾报警器，光电跟踪系统等方面。

二、实验目的1、学习掌握光敏电阻工作原理2、学习掌握光敏电阻的基本特性3、掌握光敏电阻特性测试的方法4、了解光敏电阻的基本应用三、实验内容1、光敏电阻的暗电阻、亮电阻、光电阻测试实验（基本参数测试）2、光敏电阻的暗电流、亮电流、光电流测试实验（基本参数测试）3、光敏电阻的光谱特性测试实验（特性测试）4、光敏电阻的伏安特性测试实验（特性测试）四、测试仪器的技术参数及结构原理1、仪器的测量精度：电压：0.01V电流：0.01mA2、光学参数偏振片口径：35mm3、导轨长度： 980mm4、结构原理：结构如图（一）所示，在导轨上安置四个磁力滑座，分别将光源、起偏器、减偏器、接收器插入滑座內。

1. 电阻器种类: 晶片电阻, 碳素皮膜电阻, 金属膜电阻, 氧化金属膜电阻, 线绕电阻, 功率型线绕电阻, 水泥电阻, 厚膜排列电阻, 保险丝型金属膜电阻.晶片电阻种类: 依照其尺寸及额定功率区分为0402, 0603, 0805, 1206等. (需注意其尺寸为英制, 如0402即长乘宽为0.04in*0.02in) 其本体上有3位数码为电阻值代号如472为4.7K Ohm, 2R7 为2.7 Ohm. 其他规格如附表.碳素皮膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W, 3W等. 其本体上有4条色码为电阻值及误差值代号如黄紫红金为4.7K Ohm 5 %, 红紫金红为2.7 Ohm 2 %. 其他规格如附表.金属膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W 等. 其本体上有5条色码为电阻值及误差值代号如黄紫黑棕金为4.7K Ohm 5 %, 红紫黑银红为2.7 Ohm 2 %. 其他规格如附表.氧化金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.保险丝型金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.线绕电阻种类: 依照其尺寸及额定功率区分为1/2W, 1W, 2W, 3W, 4W, 5W, 6W, 7W, 8W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.水泥电阻种类: 依照其尺寸及额定功率区分为2W, 3W, 5W, 7W, 10W, 15W, 20W等. 其本体直接标示阻值, 功率值及误差值代号如4K7 J 2W为4.7 K ohm 5 % 2W . 其他规格如附表.功率型线绕电阻种类: 依照其尺寸及额定功率区分为5W 至50W等. 其本体直接标示阻值, 功率值及误差值代号如水泥电阻. 其他规格如附表.厚膜排列电阻种类: 依照其排列电阻型式, 数量, 及额定功率区分. 其本体直接标示阻值, 功率值及误差值代号. 其他规格如附表.2. 电阻器主要电气规格电阻器色码代号: 黑=0, 棕=1或1%, 红=2或2%, 橙=3, 黄=4, 绿=5, 蓝=6, 紫=7, 灰=8, 白=9, 金=-1或5%, 银=-2 或10%电阻器英文代号: 电阻值R为0.1, K为1000, M为1000,000. 误差值E为+/-0.5%, F 为+/-1%, G为+/-2%, J为+/-5%, K为+/-10%, M为+/-20%.如上所述, 电阻器之电阻值及误差值规格, 一般均视电阻器类别, 以英文代号或色码代号, 直接标示於本体上.电阻器之误差值受限於本身温度系数之变化, 例如100ppm在+/-25℃变化下, 即产生0.5%之误差值.电阻器之过负载试验标准规格为加额定电压2.5 倍5秒后, 阻值变化在1% 范围内.电阻器之最高额定工作电压, 与其种类及额定功率有关, 需特别注意. 一般工程人员仅考虑实际使用功率, 未注意工作电压之上限.保险丝型金属膜电阻熔断时间规格为(16倍额定功率下2 Min.) (24倍额定功率下1 Min.) (32倍额定功率下30 Sec.)晶片电阻Chip Resistor型号0402060308051206尺寸inch0.04L*0.02W 0.06L*0.03W 0.08L*0.05W 0.12L*0.06W 额定功率1/16W1/16W1/10W1/8W温度系数200ppm/℃200ppm/℃100ppm/℃100ppm/℃额定电压25V50V100V100V过载电压50V100V200V200V温度范围-55℃--+125℃-55℃--+125℃-55℃--+125℃-55℃--+125℃零阻电流1Amp1Amp2Amp2Amp阻值误差F/G/JF/G/JF/G/JF/G/J种类Carbone FilmMetal FilmMetal Oxide FilmFusible Metal Film额定功率1/8 1/4 1/2 1 2 3 W1/8 1/4 1/2 1 2W1/4 1/2 1 2 3 4 5 7 10W1/4 1/2 1 2 3 W温度系数+300/_1000 ppm+/_25/50/100ppm+/_100/200/300ppm+/_50/100/200ppm额定电压200/250/350/500/--/--V200/250/350/--/500V250/350/--/--/500/--/750/--/--V 200/250/350/500/-- V过载电压2 * Rated 1% 2 * Rated 2 % 2 * Rated 0.5% 2 * Rated 2% 阻值误差G, J.E, F, G, J. F, G, J.F, G, J.阻值范围1 Ohm1 Ohm-5.1M Ohm0.1 Ohm-150K Ohm0.22 Ohm-100K Ohm种类Resistor NetworkWire WoundCementPower Wire Wound额定功率1/8 1/4 W (4-14 Pins)1/2 1 2 3 4 5 6 7 8 10W2/3/5/7/10/15/20 W5W-500W温度系数+/_100-250ppm+/_100/200/300ppm+/_100/200/300ppm+/_20-400ppm额定电压100/200V150/350/--/500/750/1000/--V 过载电压2.5 * Rated 0.5%2.5 * Rated 2%2.5 * Rated 2%2.5 * Rated 2%阻值误差F, G, J.F, G, J, K.F, G, J, K.F, G, J, K.阻值范围10 Ohm0.01 Ohm-10K Ohm0.01 Ohm-150K Ohm0.5 Ohm-150K Ohm碳素皮膜电阻金属膜电阻金属膜电阻氧化金属膜电阻水泥电阻Carbone-film Metal-film Metal-film Metal-oxide film Cement功率型线绕电阻厚膜排列电阻晶片电阻线绕电阻保险丝型金属膜电阻Power Wire-wound Resistor Network Chip Wire-wound Fusible Metal-film133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.2 5%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。

导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00）、±2%-0.2(或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。

残余电流 居里温度 最小阻值 热时间常数 最大工作电压 压敏电压 最大连续工作电压 额定功率 绝缘阻抗 电压比 稳压电压 通流容量 绝缘电压 限制电压
标称阻值
额定功率
额定电压
熔断时间
相对温度 湿度温度系数 湿滞范围 响应时间 灵敏度 测湿范围 阻值范围 额定功率
亮电阻（kΩ） 暗电阻(MΩ) 亮电流 暗电流(mA) 时间常数（s） 电阻温度系数 最高工作电压(V) 灵敏度
（NTC）负温度系数热敏电阻：广泛应 用于温度测量、温度补偿、抑制浪涌电 负温度系数热敏电阻阻值随温度的升高而明显降 流、测温、控温、温度补偿等方面。 低。
热敏电阻
(PTC)应用于电池，安防，医疗、科研 、工业电机马达、航天航空等电子电气 它的电阻值随着温度的升高呈阶跃性的增高； 温度控制相关的领域。
等低频场合，不能用于3M以上的高频电 定性好，精度高，耐热性好可达315℃，但分布参
路。
数大，高频特性差。
合成实芯电阻 器RS
普通电 阻
不宜用于要求较高的电路中，可以作为 普通电阻用于一般的电路中。
机械强度高，有较强的过载能力，可靠性好；但 固有噪声较高，分布电容及分布电感大，对电压 和温度稳定性差。
名称
碳膜电阻RT
功能及用途
特点
各类电阻器功能用途及参数表
价格低廉，广泛应用于各种电子产品中 稳定性好，呈不大的负温度系数，受电压和频率
。
影响小，脉冲负载稳定。
金属膜电阻RJ
金属氧化膜电 阻RY
线绕电阻RX
可用于要求精度较高，温度稳定性好的 温度系数，电压系数、耐热性能和噪声指标都不
电路中，或电路要求教严格的场合，如 碳膜电阻好，体积小，精度高；但脉冲负载稳定

6.1 普通电阻器电性能参数
1、标称阻值：电阻器设计所确定的、通常在电阻器上标出的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻的精度 。
允许误差与精度等级对应关系如下 ： ± 0.5%—0.05、±1%—0.1(或00）、±2%—0.2(或0）、±5%—Ⅰ级、±10%—Ⅱ级、±20%—Ⅲ级
6、热时间常数(τ)
在零功率条件下， 当温度突变时， 热敏电阻的温度变化了始未两个温度差的 63.2% 时所需的时间， 热时间常数 与 NTC 热敏电阻的热容量成正比，与其耗散系数成反比。 τ： 热时间常数（ S ）。 C： NTC 热敏电阻的热容量。 δ： NTC 热敏电阻的耗散系数。
7、额定功率Pn
相当大，例如 MYG7K471其 Vc=775(Ip=10A 时)。 5．最大能量(能量耐量)： 压敏电阻所吸收的能量通常按下式计算 W=kIVT(J) 其中 I——流过压敏电阻的峰值 V——在电流 I 流过压敏电阻时压敏电阻两端的电压 T——电流持续时间 k——电流 I 的波形系数 对：2ms 的方波 k=1 8/20μs 波 k=1.4 10/1000μs k=1.4
6.3 特殊电阻器电性能参数（压敏电阻器）
6．电压比： 电压比是指压敏电阻器的电流为 1mA 时产生的电压值与压敏电阻器的电流为0.1mA 时产生的电压值 之比。 7．额定功率： 在规定的环境温度下所能消耗的最大功率。 8．最大峰值电流 一次：以 8/20μs 标准波形的电流作一次冲击的最大电流值，此时压敏电压变化率仍在±10%以内。 2 次：以 8/20μs 标准波形的电流作两次冲击的最大电流值，两次冲击时间间隔为 5 分钟，此时压敏电压变化率仍在 ±10%以内。 9．残压比： 流过压敏电阻器的电流为某一值时，在它两端所产生的电压称为这一电流值为残压。残压比则的残压 与标称电压之比。 10．漏电流： 漏电流又称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流过压敏电阻器的电流。 11．电压温度系数： 电压温度系数是指在规定的温度范围（温度为 20~70℃）内，压敏电阻器标称电压的变化率， 即在通过压敏电阻器的电流保持恒定时，温度改变 1℃时压敏电阻两端的相对变化。 12．电流温度系数： 电流温度系数是指在压敏电阻器的两端电压保持恒定时，温度改变 1℃时，流过压敏电阻器电 流的相对变化。

电阻器基本介绍导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω，1Ω=1V/A。

比较大的单位有千欧（kΩ）、兆欧（MΩ）1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω电阻元件的电阻值大小一般与温度有关，还与导体长度、粗细、材料有关。

作用主要职能就是阻碍电流流过，应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.数字电路中功能有上拉电阻和下拉电阻。

电阻分类按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .按制造材料在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG碳沉积在瓷棒或者瓷管上，这种电阻和碳膜电阻相比，1、标称阻值：标称在电阻器上的电阻值称为标称值。

单位：Ω、kΩ、MΩ。

标称值是根据国家制定的标准系列标注的，不是生产者任意标定的。

不是所有阻值的电阻器都存在。

2、允许误差：电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码：F 、 G 、 J、 K…（常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）3、额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以10N欧，其中N为整数。

阻值和误差的标注方法1、直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

eg：5.1k Ω 5% 5.1k Ω J2、文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数。

光敏电阻介绍及其参数光敏电阻是一种常见的光电器件，也被称为光敏电阻器、光敏电阻器件或光电阻电阻器。

它是一种基于光敏效应的器件，能够根据光线强度的变化来改变电阻值。

光敏电阻主要由光敏材料和导电材料组成，其中光敏材料的电阻值会受到光线照射的影响而发生变化。

光敏电阻的工作原理是基于光敏材料的半导体材料的特性。

光敏材料通常采用硫化镉、硫化锌等化合物，它们具有良好的光敏特性。

当光线照射到光敏电阻上时，光子会激发光敏材料中的电子，使电子从价带跃迁到导带，增加了导电材料中的载流子浓度，从而降低了电阻值。

反之，当光线减弱或消失时，载流子浓度减小，电阻值增加。

光敏电阻的主要参数包括光电流、光阻、响应时间和光敏度。

1.光电流：光敏电阻的光电流是指在照射光线的作用下产生的电流。

它与光敏电阻的电阻值成反比，即光电流越大，电阻值越小。

2.光阻：光敏电阻的光阻是指在光照强度为标准值时的电阻值。

它通常以欧姆（Ω）为单位，并表示在一定光照条件下光敏电阻的电阻大小。

3. 响应时间：响应时间是指光敏电阻的电阻值从变化到稳定所需要的时间。

它通常以毫秒（ms）为单位，响应时间越短，说明光敏电阻的响应速度越快。

4.光敏度：光敏度是指光敏电阻在特定光照条件下的电阻变化与光照强度之比。

光敏电阻的光敏度越大，说明其对光照的变化更加敏感。

光敏电阻广泛应用于光电控制、光测量和光敏检测等领域。

在光电控制中，光敏电阻被用于灯光自动开关、光敏开关、光敏门铃等设备中，通过感知周围光线的强弱来实现控制功能。

在光测量中，光敏电阻被用于测量光强、亮度等参数，在光敏检测中，光敏电阻可以用于检测光线的有无、亮度变化等。

总结而言，光敏电阻是一种基于光敏效应的器件，通过光敏材料的电阻值变化来感知光线的强弱。

其主要参数包括光电流、光阻、响应时间和光敏度。

光敏电阻在光电控制、光测量和光敏检测等领域有广泛的应用。

压敏电阻器的主要参数压敏电阻器的主要参数有标称电压、电压比、最大控制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等。

1．压敏电压：所谓压敏电压，即击穿电压或阈值电压。

指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。

可根据具体需要正确选用。

一般V1mA=1.5Vp=2.2VAC，式中，Vp为电路额定电压的峰值。

VAC为额定交流电压的有效值。

ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。

如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5×1.414×220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V之间。

MYG05K规定通过的电流为0.1mA，MYG07K、MYG10K、MYG14K、MYG20K标称电压是指通过1mA直流电流时，压敏电阻器两端的电压值。

2．最大允许电压（最大限制电压）：此电压分交流和直流两种情况，如为交流，则指的是该压敏电阻所允许加的交流电压的有效值，以ACrms表示，所以在该交流电压有效值作用下应该选用具有该最大允许电压的压敏电阻，实际上V1mA 与ACrms间彼此是相互关联的，知道了前者也就知道了后者，不过ACrms对使用者更直接，使用者可根据电路工作电压，可以直接按ACrms来选取合适的压敏电阻。

在交流回路中，应当有：min(U1mA) ≥(2.2～2.5)Uac，式中Uac为回路中的交流工作电压的有效值。

上述取值原则主要是为了保证压敏电阻在电源电路中应用时，有适当的安全裕度。

对直流而言在直流回路中，应当有：min(U1mA) ≥(1.6～2)Udc，式中Udc为回路中的直流额定工作电压。

在交流回路中，应当有：min(U1mA) ≥(2.2～2.5)Uac，式中Uac为回路中的交流工作电压的有效值。

电阻主要特性参数1、标称阻值：电阻器上⾯所标⽰的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之⽐的百分数称阻值偏差，它表⽰电阻器的精度。

允许误差与精度等级对应关系如下： 1、标称阻值：电阻器上⾯所标⽰的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之⽐的百分数称阻值偏差，它表⽰电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00）、±2%-0.2(或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的⼤⽓压⼒90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期⼯作所允许耗散的最da功率。

线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 ⾮线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、额定电压：由阻值和额定功率换算出的电压。

5、最gao⼯作电压：允许的最da连续⼯作电压。

在低⽓压⼯作时，最gao⼯作电压较低。

6、温度系数：温度每变化1℃所引起的电阻值的相对变化。

温度系数越⼩，电阻的稳定性越好。

阻值随温度升⾼⽽增⼤的为正温度系数，反之为负温度系数。

7、⽼化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表⽰电阻器寿命长短的参数。

8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。

9、噪声：产⽣于电阻器中的⼀种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电⼦⾃由运动，使导体任意两点的电压不规则变化。
