必读：托盘式桥架和槽式桥架的区别

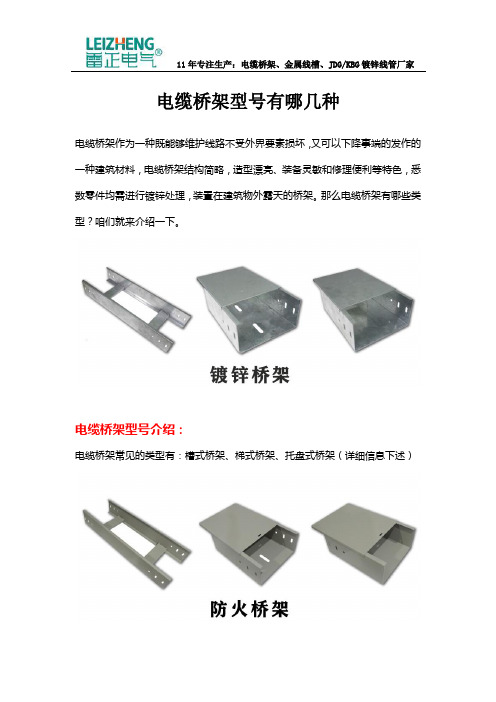

电缆桥架型号有哪几种
电缆桥架作为一种既能够维护线路不受外界要素损坏，又可以下降事端的发作的一种建筑材料，电缆桥架结构简略，造型漂亮、装备灵敏和修理便利等特色，悉数零件均需进行镀锌处理，装置在建筑物外露天的桥架。

那么电缆桥架有哪些类型？咱们就来介绍一下。

电缆桥架型号介绍：
电缆桥架常见的类型有：槽式桥架、梯式桥架、托盘式桥架（详细信息下述）
梯式桥架：梯式桥架是一种由国内外最新材料研宣布的一种新式桥架，它不只外形共同像梯子相同，它的散热性以及承受才能可以说是非常的好。

无孔电缆线托盘桥架（槽式桥架）：槽式桥架是一种全密封型的电缆桥架，因为它的密封，使得它的抗腐蚀才能以及抗干扰才能非常的好。

有孔电缆线托盘桥架（托盘式桥架）：托盘式桥架是半密封型，它跟槽式桥架的
形状非常相似，它具有分量较轻、荷载大、造型漂亮、结构简易、安裝快捷等优势。

电缆桥架标准参阅：下面是电缆桥架比较常用的标准。

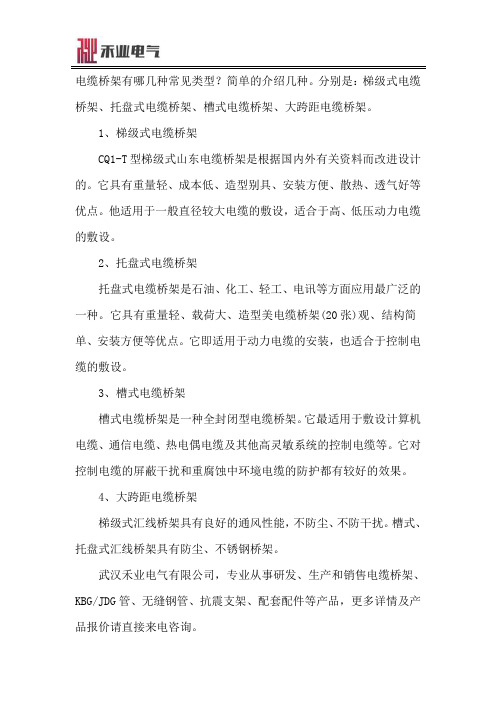

电缆桥架有哪几种常见类型？简单的介绍几种。

分别是：梯级式电缆桥架、托盘式电缆桥架、槽式电缆桥架、大跨距电缆桥架。

1、梯级式电缆桥架
CQ1-T型梯级式山东电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架
托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架
槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

4、大跨距电缆桥架
梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、不锈钢桥架。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，更多详情及产品报价请直接来电咨询。

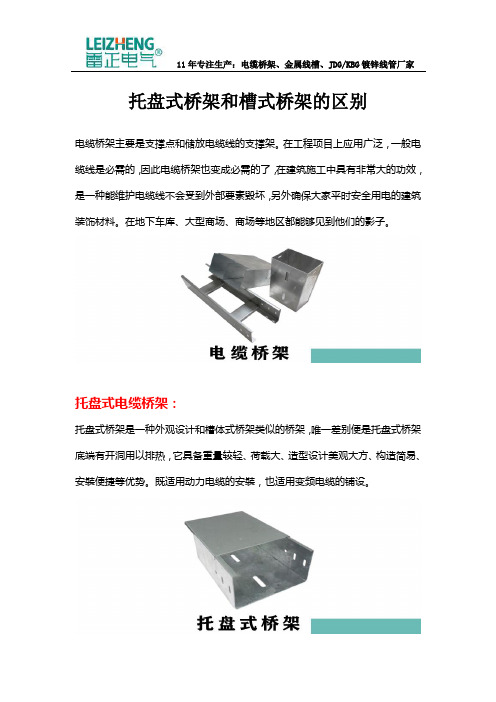

托盘式桥架和槽式桥架的区别
电缆桥架主要是支撑点和储放电缆线的支撑架。

在工程项目上应用广泛，一般电缆线是必需的，因此电缆桥架也变成必需的了，在建筑施工中具有非常大的功效，是一种能维护电缆线不会受到外部要素毁坏，另外确保大家平时安全用电的建筑装饰材料。

在地下车库、大型商场、商场等地区都能够见到他们的影子。

托盘式电缆桥架：
托盘式桥架是一种外观设计和槽体式桥架类似的桥架，唯一差别便是托盘式桥架底端有开洞用以排热，它具备重量较轻、荷载大、造型设计美观大方、构造简易、安裝便捷等优势。

既适用动力电缆的安裝，也适用变频电缆的铺设。

槽式电缆桥架：
槽式桥架一般是属于封闭类型的桥架，没有开孔，所以在散热方面较差，而梯式桥架的槽底是有很多腰形孔，散热性能相对来说会更好。

以上这两种桥架的区别在于一种是适合用在高腐蚀强度的环境中，一种适合用在敷设直径大的电缆上，可谓是各有千秋，在不同的环境中选择合适的桥架是一件一定要注意的问题。

电缆桥架型号规格：
大家关键对普遍的托盘式桥架与槽式桥架型号规格作出了详细介绍：
电缆桥架普遍的托盘式桥架与槽式桥架普遍规格型号有：
250×250、150×250、150×300、100×250、150×200。

桥架选型手册一、概述桥架是电缆敷设的重要载体，用于保护电缆在管道中安全、可靠地传输电力和信息。

本手册旨在为读者提供有关桥架的选型、安装和维护等方面的指导，以确保电缆系统的稳定性和安全性。

二、桥架类型及特点1. 槽式桥架：适用于室内或室外环境，具有较高的防腐性能和防火性能。

其结构简单，易于维护，但占用空间较大。

2. 梯形桥架：适用于大跨度场所，具有较强的承载能力和通风性能。

其外观美观，但成本较高。

3. 托盘式桥架：适用于各种环境和电压等级的电缆敷设，具有良好的通风散热性能和承重能力。

其造型多样，可根据需求定制。

4. 大跨度桥架：适用于大空间场所，具有较高的承载能力和通风性能。

其造型独特，可有效降低噪音和振动。

5. 组合式桥架：将槽式、梯形、托盘和大跨度等不同类型的桥架进行组合，以满足不同场合的需求。

其灵活性强，适用范围广。

三、桥架选型原则1. 根据工程要求选择合适的规格尺寸，确保满足电缆敷设的要求。

2. 根据环境因素（如湿度、温度、腐蚀性物质等）选择耐腐蚀、防火性能良好的桥架材质。

3. 根据使用场合（如室内、室外、大跨度等）选择适合的桥架类型和结构形式。

4. 根据预算和工程周期等因素考虑桥架的成本和质量。

四、桥架材料与规格推荐1. 槽式桥架常用板材包括镀锌钢板和不锈耐蚀钢板等；横梁可选优质碳素钢或不锈钢。

推荐规格：宽度200～300mm，高度根据实际需要而定。

2. 梯形桥架通常采用镀锌钢板制作横梁，内外两侧可选用其他板材。

推荐规格：宽高比至少为2:1，以保证通风效果。

3. 托盘式桥架常见材质有冷轧钢板、铝合金板和高分子复合材料等；承重层厚度一般为20～50mm，具体视需求而定。

4. 大跨度桥架常采用轻质高强铝合金型材或预应力技术以减小跨度并提高承重能力。

建议跨度不超过15米，特殊情况应经过计算确定。

5. 组合式桥架可根据不同类型桥架的特点进行搭配组合，实现多功能应用。

常用的组合方式有槽梯结合、托盘与梯形结合等。

槽式、托盘、梯式电缆桥架的区别槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。

托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。

它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。

它既适用于动力电缆的安装，也透用于控制电缆的敷设。

托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。

托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。

个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。

托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。

（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。

无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。

（2）（3）梯架是由侧边与若干个横挡构成的梯形部件。

（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。

梯级式电缆桥架XQJ-T 型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。

梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。

梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。

梯级式电缆桥架价格,梯级式电缆桥架规格,梯级式电缆桥架标准,梯级式电缆桥架安装,梯级式电缆桥架报价,梯级电缆桥架型号,梯级式电缆桥架重量,梯级式电缆桥架厚度梯级式桥架价格,梯级式桥架规格,梯级式桥架标准,梯级式桥架安装,梯级式桥架报价,梯级式桥架型号,梯级式桥架重量,梯级式桥架厚度桥架常见问题解疑一、桥架的胀缩问题: 由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。

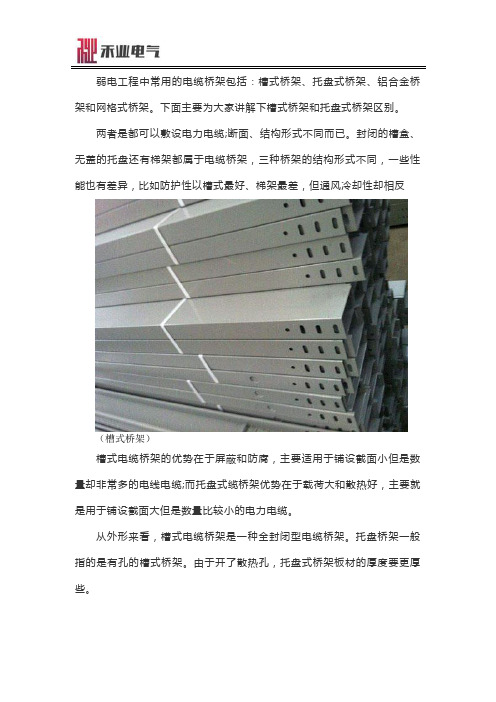

弱电工程中常用的电缆桥架包括：槽式桥架、托盘式桥架、铝合金桥架和网格式桥架。

下面主要为大家讲解下槽式桥架和托盘式桥架区别。

两者是都可以敷设电力电缆;断面、结构形式不同而已。

封闭的槽盒、无盖的托盘还有梯架都属于电缆桥架，三种桥架的结构形式不同，一些性能也有差异，比如防护性以槽式最好、梯架最差，但通风冷却性却相反（槽式桥架）槽式电缆桥架的优势在于屏蔽和防腐，主要适用于铺设截面小但是数量却非常多的电线电缆;而托盘式缆桥架优势在于载荷大和散热好，主要就是用于铺设截面大但是数量比较小的电力电缆。

从外形来看，槽式电缆桥架是一种全封闭型电缆桥架。

托盘桥架一般指的是有孔的槽式桥架。

由于开了散热孔，托盘式桥架板材的厚度要更厚些。

（托式桥架）（1）槽式电缆桥架主要特点是屏蔽干扰，抗腐蚀，防火，对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果，对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

适用于敷设计算机电缆、通信电缆、热电偶电缆及高灵敏系统的控制电缆等。

用于敷设截面小但数量多的电线电缆。

这也是弱电工程中最经济实用的一种桥架。

（2）托盘式桥架其表面处理可根据用户需要可分为镀锌、静电喷塑和热镀锌三种，防火和抗腐蚀性能要相对差一些，在重腐蚀环境中必须作特殊的防腐处理。

托盘桥架底部有很多腰形孔，以利于散热，重量轻、载荷大，主要用于敷设截面大数量较少的电力电缆。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG 管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

电缆桥架是一种设备，主要是用作为各种建筑物和管廊之间的一个桥梁，电缆桥架的结构也是多种的，主要分为槽式、托盘式和梯架式、网格式等等，该设备是由支架、托臂和安装附件等组成。

结构简单，外形美观，配置灵活，维修方便，所有的配件都需要镀锌加工处理。

到了外面电缆桥架的身影几乎到处都是，一般在地下停车场、百货大楼、超市等。

下面由我来为大家讲解一下槽式桥架和托盘式桥架的区别吧。

一、无孔电缆托盘桥架（槽式电缆桥架）：适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。

它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用，盖板表面处理静电喷涂、镀锌、热浸锌及镀锌再喷涂四种别用于同环境重腐蚀环境应作特殊防腐加工处理。

二、有孔电缆托盘桥架（托盘式电缆桥架）：金属托盘桥架是一种半密封性桥架，十分贴近槽式电缆桥架的外观设计，但金属托盘桥架具备重量较轻、荷载大、外观设计美观大方、构造简易、安裝便捷等优势。

适用于电力电缆的安装和控制电缆的铺设。

三、槽式桥架和托盘式桥架的区别：虽然它们的外观相似，但功能和适用的环境是大大的不同的，托盘式桥架的打孔使得它的散热功能得到很大的提升，但是它的屏蔽干扰功能却比槽式桥架差了很多。

电缆桥架（电缆托架）是由槽式，托盘式或梯架式的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。

托盘式桥架和槽式桥架最直接的区别就是：槽式桥架就是全封闭性的，托盘式桥架就是桥架底部有很多腰形孔，槽式桥架和托盘式桥架就是底部不同，有孔和没孔。

槽式桥架的不利于散热，托盘式桥架散热稍好。

托盘式桥架槽底有散热孔，槽式桥架没有，由于开了散热孔，托盘式桥架板材的厚度要厚点。

槽式桥架最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，槽式桥架对于控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

托盘式桥架在石油、化工、电力、轻工、电视、电讯等方面应用较广泛，其重量轻、载荷大、造型美观、结构简单、安装方便，既适用于动力电缆安装，也适于控制电缆的敷设。

托盘式桥架和槽式桥架的区别有哪些托盘式桥架和槽式桥架是网络布线的两种常见方式。

托盘式桥架是指将电缆放入托盘中进行布线；槽式桥架则是指将电缆放入槽道中进行布线。

在不同的电缆布线场景中，托盘式桥架和槽式桥架都有其独特优势。

接下来就让我们来看看托盘式桥架和槽式桥架的区别有哪些。

一、结构形式托盘式桥架和槽式桥架在结构形式上存在较大差异。

托盘式桥架的结构形式类似于一个托盘，电缆并排放在托盘中，通过连接件将多个托盘拼接起来，形成一条完整的布线路径。

托盘式桥架具有承载能力强、通风散热好等优点，适用于较大的电缆布线场景。

槽式桥架则采用了槽道结构，将电缆放在槽道中进行布线。

槽道可以分成一到多个隔间，可以分别放置不同规格的电缆。

槽式桥架具有布线方便、易于管理等优点，适用于电缆密集、电缆规格多变的场景。

二、安装施工托盘式桥架和槽式桥架在安装施工上也有一定的差别。

托盘式桥架的安装比较简单，只需要将托盘放置在支架上，通过螺栓将托盘和支架固定在一起即可，施工快速、方便。

槽式桥架的安装相对来说比较麻烦，需要先在墙面预埋支架，然后进行焊接、组装等工艺。

但槽式桥架的安装也比较灵活，可以根据布线现场实际情况，对桥架进行现场裁剪、组装，更加符合实际需要。

三、适用场景托盘式桥架和槽式桥架在适用场景上也有一定的差别。

托盘式桥架适用于较大的布线场景，比如机房、数据中心、大型工厂等。

托盘式桥架具有通风散热、承载能力强、便于管理等特点，可以满足多种不同场景的布线需求。

槽式桥架适用于电缆密集、规格多变的布线场景，比如大型建筑物、地铁、机场等。

槽式桥架具有便于管理、易于维护、安全可靠等特点，可以满足不同需求的布线场景。

四、维护保养托盘式桥架和槽式桥架在维护保养上也存在一定的差异。

托盘式桥架的维护保养比较容易，只需要定期进行清洁和检查，及时更换老化、损坏的部件即可。

槽式桥架的维护保养较为困难，因为槽道和隔间内部比较狭窄，不方便维护。

当槽道内的电缆需要更换或维护时，需要先拆除槽道的顶盖，再进行维护或更换电缆。

托盘式桥架和槽式桥架的区别在哪？在网络建设中，桥架是不可或缺的一个组成部分。

在使用桥架的时候，很多人会发现有托盘式桥架和槽式桥架两种类型。

那么这两种桥架有什么区别呢？本文将会为大家详细介绍。

托盘式桥架托盘式桥架是一种内部有托盘的桥架。

它采用U型沟槽解决电缆的安装，底部有一块托盘托着电缆。

托盘式桥架主要由槽道、托盘和配件组成。

它的安装非常方便，只需要将槽道固定在墙上，然后将托盘放入槽道中即可。

托盘式桥架可以承载较重的电缆，因此在工业领域中得到了广泛的应用。

托盘式桥架可以安装多层托盘，同时也能够在托盘和墙之间增加隔板。

托盘式桥架主要适用于室内电缆安装，可以在墙壁、天花板和地面等地方安装。

它适用于银行、机房、商场等场所，特别是对于安全性要求较高的电缆线路非常适用。

槽式桥架槽式桥架是另一种桥架类型。

它的结构相对简单，主要由槽和配件组成。

与托盘式桥架不同，槽式桥架没有托盘，电缆直接安装在槽内。

由于没有托盘的限制，槽式桥架可以采用更紧密的布线方式，并且易于布线。

此外，槽式桥架的槽宽也相对较宽，因此可以安装更大的电缆。

槽式桥架主要适用于室外电缆安装。

它可以在建筑物之间的跨度上连接电缆，可以有效避免电缆交叉和纠缠。

它适用于路灯、高压线路、铁路、码头和机车车站等场所。

槽式桥架还具有防尘、防水、防腐、防火等功能，可以使电缆得到充分保护。

两种桥架的区别•结构不同：托盘式桥架采用托盘和槽道相结合的方式，而槽式桥架只是简单的槽道结构；•安装方式不同：托盘式桥架的托盘可以直接安装在槽道中，而槽式桥架中的电缆则直接安装在槽内；•应用场景不同：托盘式桥架主要适用于室内电缆安装，而槽式桥架则适用于室外跨度连接；•承载能力不同：托盘式桥架可以承载较重的电缆，而槽式桥架则可以安装更大的电缆；•布线方式不同：托盘式桥架的托盘布线比较宽松，而槽式桥架则可以由于没有托盘的限制，采用更紧密的布线方式。

结论托盘式桥架和槽式桥架虽然都属于桥架类型，但是二者还是存在很多区别的。

科桥电器设备桥架分为槽式桥架与托盘式桥架两种，这两者之间有什么区别呢?下面科桥电器就给大家介绍一下槽式桥架与托盘式桥架的区别：科桥电器电缆桥架专业生产销售1、适用领域槽式的电缆桥架它是一种全封闭类型的电缆桥架，这种类型的电缆桥架是比较适合于铺设计算机电缆、信电缆以及热电偶电缆等等高敏系统的控制电缆。

而托盘式电缆桥架它是被广泛使用在石油化工以及电视电讯等等方面的一种电缆桥架，它不仅仅适用于动力类型的电缆的安装，它还适用于控制电缆的铺设。

所以从这一方面来说，托盘式的电缆它的适用的领域要比槽式电缆要宽，而且槽式电缆它主要适用于铺设截面小但是数量却非常多的电线电缆，而托盘式缆桥架主要就是用于铺设截面大但是数量比较小的电力电缆。

科桥电器设备2、特点比较槽式电缆桥架这种桥架对于控制电缆的屏蔽干扰有非常良好的效果，此外它还对于那些腐蚀性非常重的环境中的电缆，起着十分好的防护效果。

托盘式的电缆桥架它的重理比较轻，能够承受的载荷比较大，而且它的造型要比槽式桥架的要美观一些。

此外托盘式桥架它的结构比较简单，安装起来也是十分的方便快捷。

但是托盘式电缆桥架它的表面的处理是分成了渡以及喷漆这两种处理方式，所以在一些腐蚀性比较大的环境下面，就需要做特殊的防腐蚀的处理。

科桥电器设备3、散热方面槽式桥架它是属于封闭类型的，它是没有孔的，所以在散热方面，槽式的桥架的散热性能要差得多。

而托盘式的桥架的槽底是有很多腰形孔，这样它的散热性能就要好的多。
