反击式开关电源变压器设计

反激式开关电源变压器设计原理首先是变比选择。

变压器的变比决定了输入电压和输出电压的比值。

通常情况下，开关电源需要将输入交流电压转换为稳定的直流电压，因此输出电压需要较低。

在选择变比时，考虑到电路的复杂性和功率转换效率，一般选择较大的输入电压和较小的输出电压。

变比的选择也需要考虑到负载的要求和功率转换效率的平衡。

其次是磁芯材料。

变压器的磁芯材料直接影响到电路的性能和效率。

一般情况下，磁芯材料需要具备较高的矫顽力和饱和磁场强度，以实现高效率的电力转换。

常用的磁芯材料有硅钢片、铁氧体和钕铁硼等。

在选择磁芯材料时需要综合考虑材料的价格、性能和可用性。

最后是工作频率。

反激式开关电源变压器工作在高频率下，一般在10kHz至1MHz之间。

高频率的工作可以减小变压器的体积和重量，提高电路的效率和响应速度。

但是，高频率也会增加电路的开关损耗和EMI（电磁干扰）噪声。

因此，在设计反激式开关电源变压器时需要对工作频率的选择进行充分的考虑。

此外，还需要注意的是反激式开关电源变压器的绝缘和散热问题。

由于反激式开关电源工作在高压和高频下，变压器绝缘需要特别注意以防止电路失效和安全事故发生。

同时，由于电路的功率转换过程中会产生大量的热量，因此需要设计合适的散热系统来保证电路的正常运行。

总结起来，反激式开关电源变压器的设计原理包括变比选择、磁芯材料和工作频率的选择。

设计人员需要根据具体的应用需求，综合考虑功率转换效率、体积和重量等因素，选择合适的设计方案。

同时，还需要注意绝缘和散热问题，以保证电路的安全和可靠运行。

单端反激式开关电源中变压器的设计变压器作为单端反激式开关电源中的关键部件，在一定时间内具有不变的变换特性，因此具有较强的可靠性。

变压器的设计方案的选择对单端反激式开关电源的工作稳定性和效率都有很大的影响，因此变压器的设计步骤和要求都需要非常精细地考虑。

一、变压器设计步骤1、选择基本参数：在变压器设计中，首先要根据单端反激式开关电源的功率、输入电压、输出电压、铁芯材料、匝数及其他参数等，确定变压器的基本参数。

2、磁材和匝组设计：根据变压器的基本参数，确定变压器的磁芯材料，以及计算求出的空心铁芯的尺寸，以此作为变压器的磁材和匝组设计的参考。

3、选择变压器结构形式：根据变压器的功率大小，以及其应用环境的实际情况，选择工作最稳定的变压器结构形式。

4、绕组设计：针对上述选择的变压器结构形式，根据变压器的基本参数，选择合适的绕组几何参数，并根据电流要求以及其他条件，采用不同的工艺技术完成绕组的设计。

5、振荡线圈设计：由于单端反激式开关电源较复杂，为了实现对电压幅值、相位和线性度的控制，可能要设计振荡线圈。

因此，在实际的设计中，需要根据电路的实际要求，进行振荡线圈的合理设计。

1、电气特性要求：变压器的电气特性包括变换率、耐压要求、绝缘耐压要求、额定功率、工频噪声。

变压器应能满足额定电压比、额定电流、绝缘耐压、额定功率等要求，而且应保持满足所需的线性度要求，并具有良好的耐辐射和抗干扰能力。

2、机械特性要求：机械特性包括尺寸、外形和结构特性。

变压器的结构特性要求包括安装大小、安装方式、绝缘要求、电正性要求等，并要求可以长时间稳定的运行，在正常工作情况下，满足高强度，无变形。

3、热效应要求：在变压器设计中还应考虑高效率、低损耗要求，其中尤其需要考虑到热效应。

热效应要求变压器的绝缘材料具有高的热稳定性；并且磁芯的结构设计要考虑到磁芯材料的热导性和热抗性；另外，还要考虑到电磁绕组材料的空气隙、绕组物理结构等造成的损耗，以确保变压器的热效应稳定可靠。

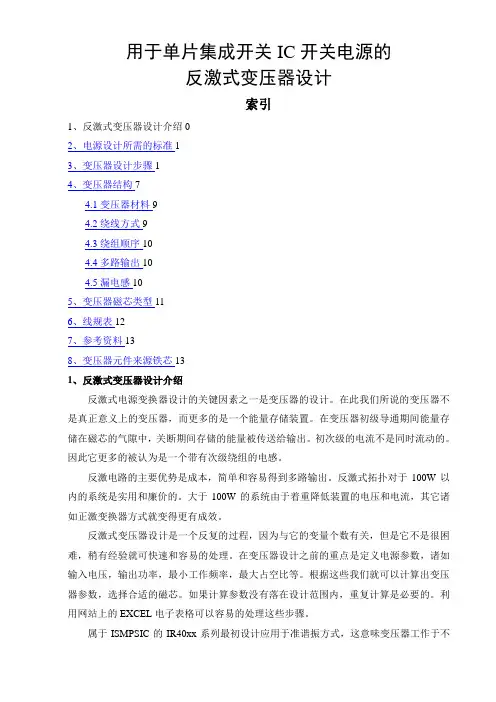

用于单片集成开关IC开关电源的反激式变压器设计索引1、反激式变压器设计介绍02、电源设计所需的标准13、变压器设计步骤14、变压器结构74.1变压器材料94.2绕线方式94.3绕组顺序104.4多路输出104.5漏电感105、变压器磁芯类型116、线规表127、参考资料138、变压器元件来源铁芯131、反激式变压器设计介绍反激式电源变换器设计的关键因素之一是变压器的设计。

在此我们所说的变压器不是真正意义上的变压器，而更多的是一个能量存储装置。

在变压器初级导通期间能量存储在磁芯的气隙中，关断期间存储的能量被传送给输出。

初次级的电流不是同时流动的。

因此它更多的被认为是一个带有次级绕组的电感。

反激电路的主要优势是成本，简单和容易得到多路输出。

反激式拓扑对于100W以内的系统是实用和廉价的。

大于100W的系统由于着重降低装置的电压和电流，其它诸如正激变换器方式就变得更有成效。

反激式变压器设计是一个反复的过程，因为与它的变量个数有关，但是它不是很困难，稍有经验就可快速和容易的处理。

在变压器设计之前的重点是定义电源参数，诸如输入电压，输出功率，最小工作频率，最大占空比等。

根据这些我们就可以计算出变压器参数，选择合适的磁芯。

如果计算参数没有落在设计范围内，重复计算是必要的。

利用网站上的EXCEL电子表格可以容易的处理这些步骤。

属于ISMPSIC的IR40xx系列最初设计应用于准谐振方式，这意味变压器工作于不连续模式（磁场不连续，当变压器中的能量传递到次边后磁场反回到零）。

在PRC 模式中的变压器通常也工作于不连续状态，若工作于连续状态时工作频率设置的很低（约20KHZ 时一般不实用，因为需要较大尺寸的磁芯）。

因此本应用手册仅包含不连续设计的实例。

2、电源设计所需的标准在开始变压器设计之前，根据电源的规范必须定义一些参数如下：1）最小工作频率——min f2）预计电源效率——≈0.85~0.9（高压输出），0.75~0.85（低压输出）3）最小直流总线电压——min V 如110V 时最小输入电压85Vac ，可有10V 抖动）4）最大占空比——（建议最大值为0.5）5）串联谐振电容值——res C （建议取值范围为100pFf~1.5nF ，见图1）3、变压器设计步骤首先计算总输出功率，它包括所有次级输出功率，辅助输出功率和输出二极管的压降。

一种实用的反激开关电源变压器设计方法一、引言反激开关电源变压器是现代电子设备中常用的电源供应器件之一，其设计方法对于电源的性能和稳定性具有重要影响。

本文将介绍一种实用的反激开关电源变压器设计方法，旨在提供一种有效的工程实践方案。

二、反激开关电源的基本原理反激开关电源是一种通过开关管的开关动作来实现电能转换的电源，其基本原理是利用变压器和电容器的耦合作用，将输入电源的直流电压转换为需要的输出电压。

反激开关电源主要由输入滤波电路、功率开关器件、变压器、输出整流电路和控制电路等组成。

三、变压器设计方法1. 确定输入输出电压：根据实际需求确定反激开关电源的输入和输出电压，通常输入电压为220V交流电，输出电压可根据设备需求进行选择。

2. 计算变比：变压器的变比决定了输入电压与输出电压之间的比例关系，一般情况下可以根据公式计算得到变比。

例如，若输入电压为Vin，输出电压为Vout，变比为N，则有Vin/Vout = N。

3. 确定功率：根据设备的功率需求，计算出所需的变压器功率。

功率的计算公式为P = V * I，其中P为功率，V为电压，I为电流。

4. 选择磁芯：根据功率计算结果选择合适的磁芯，磁芯的选择要考虑到磁芯的饱和电流、磁导率和温度特性等因素。

5. 计算匝数：根据变比和所选择的磁芯，计算出变压器的匝数。

变压器的匝数与输入输出电压以及变比之间存在一定的关系，可以通过公式计算得到。

6. 计算电流：根据所需的功率和变压器的匝数，计算出变压器的电流。

变压器的电流决定了变压器的导线截面积和绕线的粗细。

7. 设计绕线：根据计算的匝数和电流，设计变压器的绕线方式。

绕线时要考虑到绕线的紧密程度、层数和绝缘等因素。

8. 耦合系数的选择：根据实际需求选择合适的耦合系数，耦合系数的选择影响了变压器的效率和性能。

9. 核心磁通密度的计算：根据变压器的功率和磁芯的型号，计算出核心磁通密度。

核心磁通密度要符合磁芯的设计要求，同时保证变压器的性能稳定。

反激式开关电源变压器设计步骤及公式(4种计算方法比较)1.确定已知参数: （主要PWM方式）确定已知参数:（主要RCC方式）来自现代高频开关电源实用技术1,确定系统规格输出功率:输入功率: P୧=୔౥஗输入平均电流: Iୟ୴୥ൌ୔౟୚౟౤ሺౣ౟౤ሻ同左边占空比D୫ୟ୶=୲౥౤୘=0.5 f୫୧୬:25KHz输入直流电压Vୈେ=√2Vୟୡ在了解输出功率后确定所需磁芯A p=A e*A w（cm4）Ae:磁芯中心柱横截面积(cm2)；A w:磁芯窗口面积(cm2)最小AC输入电压:V ACMIN,单位:V最大AC输入电压:V ACMAX,单位:V输入电压频率:f L,50Hz or 60Hz输出电压:V O,最大负载电流:I O输出功率:P O,单位:WIo:Po=Vo*Ioη:0.85P୧ൌP୭η2.峰值电流1T=10000G s输入峰值电流:I୔୏ൌ୏כ୔౥୚౟౤ሺౣ౟౤ሻ对于BUCK(降压),推挽,全桥电路K=1.4对于半桥和正激K=2.8对于Boost,BUCK-Boost和反激K=5.5 I୮ൌ2כP୭כTηכV୧୬ሺ୫୧୬ሻכt୭୬A e*A w>୔౥כଵ଴లଶכ஗כ୤౩כ୆ౣכஔכ୏ౣכ୏ౙ(cmସ) ；Ae是磁芯截面积（cm2）,Aw是磁芯窗口面积（cm2）；f的单位为Hz，Bm的单位为Gs，取(1500)不大于3000Gs，δ导线电流密度取:2～3A/mmଶ ，K୫窗口填充系数取0.2～0.4，Ｋc磁芯填充系数，对于铁氧体该值取1I୅୚ୋൌP୧V୧୬୫୧୬I୔୏ൌIୟ୴୥D୫ୟ୶כ2T୭୬ൌଵ୤D୫ୟ୶(uint:µs)1S=106µsL୔ൌ୚౟౤ౣ౟౤כ୘౥౤୍ౌే(µH)3.计算初级电感因所以t୭୬ൌDכTൌଵଶכ୤若f取25KHz,则t୭୬为20μS选磁芯也可用公式Fosc<50KHz S=1.15*√Po(cmଶሻFosc<60KHz S=0.09*√Po(cmଶሻFosc>=60KHz S=0.075*√Po(cmଶሻNPൌ୐ౌכ୍ౌే୼୆כ୅౛כ10଺L P:mH; ΔB:260mT;A e:mm2NsൌሺV୭൅Vୈሻכሺ1െD୫ୟ୶ሻכN୔V୧୬୫୧୬כD୫ୟ୶NaൌሺVୟ൅Vୟୈሻכሺ1െD୫ୟ୶ሻכN୔V୧୬୫୧୬כD୫ୟ୶L ୔=୚౟౤ሺౣ౟౤ሻכୈ୍ౌేכ୤౥౩ౙ其中L 单位:H f:Hz 电压:V, 电流:A匝比：n=୚౥୚౟౤ሺౣ౟౤ሻ=୒౩୒౦4. 计算初级匝数初级电感:L ୮ൌ୚౟౤ሺౣ౟౤ሻכ୲౥౤୍౦检验磁芯正规名牌磁性材料的Bm 不得大于3000Gs ，国产杂牌不大于2500Gs 更保险A ୐值是在磁芯上绕1000匝测得(美国)则N ୔ൌ1000ට୐ౌ୅ై此式中L ୔单位为mH变压器次级圈数：Ns>୬כ୍౦כ୐౦ୗכ୆ౣ*10଻其中S 为磁芯截面积，Ｂ୫值为3000Gs若A ୐值是用100匝测得且单位是nH/N ଶ,则N ୔ൌ100ට୐ౌ୅ై此式中L ୔单位为mH,A ୐单位为mH/N ଶ,在计算时要将A ୐的值由nH 转换为mH 后再代入式中计算;例如:某A ୐值为1300 nH/N ଶ, L ୔值为2.3mH,则A ୐=1300nH/N ଶ=1.3 mH/N ଶ代入中计算得N ୔为133T 初级匝数为:Np=୒౩୬B(max) = 铁心饱合的磁通密度(Gauss)Lp = 一次侧电感值(uH) Ip = 一次侧峰值电流(A) Np = 一次侧(主线圈)圈数 Ae = 铁心截面积(cm2 )B(max) 依铁心的材质及本身的温度来决定，以TDK Ferrite Core PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考虑零件误差，所以一般取3000~3500Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以5. 匝比n=୒౩୒ౌ=୚౥୚౟౤ሺౣ౟౤ሻ晶体管的基极电流I ୆=୍౦୦ూు6. 次级绕组匝数N ୱ=N ୔*n N ୱଵ=୒౦כሺ୚౥ା୚ౚሻכሺଵିୈౣ౗౮ሻ୚౟౤ሺౣ౟౤ሻכୈౣ౗౮多路输出时N ୱ୶=ሺ୚౥౮ା୚ౚ౮ሻכ୒౩భ୚౥భା୚ౚభ其中x 代表几路I ୆୰୫ୱൌI ୆√27. 原边供电绕组N ୟ=N ୱכ୚౗୚౥在多路输出时Vo 为主输出电压计算线径（包括初级次级）同左边8. 选择磁芯型号要满足,磁芯中心柱截面积S=0.09*√Po (cm ଶሻ或满足公式A୔=A ୣכA ୵ൌ୔౥כଵ଴లଶכ஗כ୤౩כ୆ౣכஔכ୏ౣכ୏ౙ(cm ସ ) ；Ae 是磁芯截面积（cm 2）,Aw 是磁芯窗口面积（cm 2）；f 的单位为Hz ，Bm 的单位为Gs ，取(1500)不大于3000Gs ，δ导线电流密度取:2～3A /mm ଶ ，K ୫窗口填充系数取0.2～0.4，Ｋc 磁芯填充系数，对于铁氧体该值取1做较大瓦数的 Power 。

反激式变压器的设计反激式变压器（Flyback Transformer）是一种常见的开关电源变压器，具有简单的结构、低成本和高效率等优点，被广泛应用于各种电子设备中。

在进行反激式变压器的设计时，需要确定变压器的参数，包括输入输出电压、功率容量、工作频率等。

本文将详细介绍反激式变压器设计的步骤和注意事项。

设计步骤如下：1.确定输入输出电压：根据电子设备的要求和规格，确定变压器的输入和输出电压。

输入电压一般为交流电压，输出电压可以是直流电压或交流电压。

2.确定功率容量：根据电子设备的功率需求，确定变压器的功率容量。

功率容量是指变压器能够输出的最大功率，它与变压器的尺寸和导线截面积有关。

3.确定工作频率：反激式变压器通常工作在几十千赫兹到数百千赫兹的频率范围内。

选择合适的工作频率可以提高变压器的效率和稳定性。

4.计算变比：根据输入输出电压的比例关系，计算变压器的变比。

变比是指变压器的一次匝数与二次匝数之间的比例关系，它决定了输入输出电压的变换比例。

5.选择磁芯材料：磁芯是变压器的重要组成部分，它决定了变压器的性能和效率。

选择合适的磁芯材料可以提高变压器的磁耦合效果和磁导率。

6.计算匝数：根据输入输出电压的变比和磁芯的尺寸，计算一次匝数和二次匝数。

匝数决定了变压器的输入输出电压和电流。

7.计算绕线参数：根据匝数和导线截面积，计算变压器的绕线电阻和电感。

绕线电阻决定了变压器的功率损耗和温升，电感决定了变压器的高频特性和耦合效果。

8.确定绝缘等级：根据输入输出电压的大小和工作环境的要求，确定变压器的绝缘等级。

绝缘等级决定了变压器的安全性和可靠性。

9.进行结构设计：根据变压器的参数和要求，进行变压器的结构设计。

包括磁芯的形状、绕线的布局和绝缘的设计等。

10.进行实验验证：根据设计的参数和要求，制作样品变压器进行实验验证。

通过实验数据的分析和比较，优化设计参数和结构，最终得到满足要求的变压器。

设计反激式变压器时需要注意以下几点：1.磁芯损耗：磁芯材料有磁滞损耗和涡流损耗，在高频工作下会产生较大的损耗。

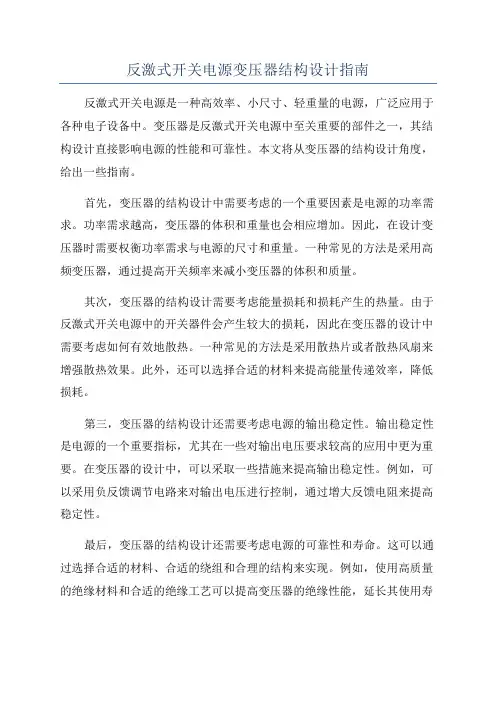

反激式开关电源变压器结构设计指南反激式开关电源是一种高效率、小尺寸、轻重量的电源，广泛应用于各种电子设备中。

变压器是反激式开关电源中至关重要的部件之一，其结构设计直接影响电源的性能和可靠性。

本文将从变压器的结构设计角度，给出一些指南。

首先，变压器的结构设计中需要考虑的一个重要因素是电源的功率需求。

功率需求越高，变压器的体积和重量也会相应增加。

因此，在设计变压器时需要权衡功率需求与电源的尺寸和重量。

一种常见的方法是采用高频变压器，通过提高开关频率来减小变压器的体积和质量。

其次，变压器的结构设计需要考虑能量损耗和损耗产生的热量。

由于反激式开关电源中的开关器件会产生较大的损耗，因此在变压器的设计中需要考虑如何有效地散热。

一种常见的方法是采用散热片或者散热风扇来增强散热效果。

此外，还可以选择合适的材料来提高能量传递效率，降低损耗。

第三，变压器的结构设计还需要考虑电源的输出稳定性。

输出稳定性是电源的一个重要指标，尤其在一些对输出电压要求较高的应用中更为重要。

在变压器的设计中，可以采取一些措施来提高输出稳定性。

例如，可以采用负反馈调节电路来对输出电压进行控制，通过增大反馈电阻来提高稳定性。

最后，变压器的结构设计还需要考虑电源的可靠性和寿命。

这可以通过选择合适的材料、合适的绕组和合理的结构来实现。

例如，使用高质量的绝缘材料和合适的绝缘工艺可以提高变压器的绝缘性能，延长其使用寿命。

同时，合理的结构设计可以降低振动和噪音，减少部件的磨损和故障的发生。

综上所述，反激式开关电源变压器的结构设计需要考虑功率需求、能量损耗和散热、输出稳定性、可靠性和寿命等多个因素。

只有在充分考虑这些因素的基础上，才能设计出性能稳定、可靠耐用的电源变压器。

反激式开关电源变压器的设计方法反激式开关电源变压器的设计方法1引言在开关电源各类拓扑结构中，反激式开关电源以其小体积、低成本的优势，广泛应用在高电压、小功率的场合。

反激式开关电源设计的关键在于其变压器的设计。

由于反激变压器可以工作在断续电流（DCM ）和连续电流（CCM ）两种模式，因此增加了设计的复杂性。

本文考虑到了两种工作模式下的差异，详细介绍了反激变压器的设计方法和步骤。

2基本原理R1C 1T rN pN sV oV i图1 反激变换器原理图反激变压器实际上是一个耦合电感，首先要存储能量，然后再将磁能转化为电能传输出去[1]。

如图1所示，当开关管r T 导通时，输入电压i V 加在变压器初级线圈上。

由于初级与次级同名端相反，次级二极管1D 截止，能量储存在初级线圈中，初级电流线性上升，变压器作为电感运行。

当r T 关断时，励磁电感的电流使初级和次级绕组电压反向，1D 导通，储存在线圈中的能量传递给负载。

按照电感线圈中电流的特点，可分为断续电流模式（DCM ）和连续电流模式（CCM ）。

电流波形如图2所示。

初级次级初级次级I p2I p1I s2I s1I p2I p1I s2I s1DCMCCM图2 DCM 和CCM 电流波形DCM 为完全能量转换，在开关管开通时，初级电流从零开始逐渐增加，开关管关断期间，次级电流逐渐下降到零。

CCM 为不完全能量转换，开关管开通时，初级电流有前沿阶梯，开关管关断期间，次级电流为阶梯上叠加的衰减三角波。

3设计步骤（1）各项参数的确定反激式开关电源变压器的设计中涉及到很多参数，因此在计算之前必须要明确已知量和未知量。

已知参数一般由电源的设计要求和特点来确定，包括：直流输入电压iV （i mini i max V V V ≤≤），输出电压o V ，输出功率o P ，效率o iP =P η，工作频率1f=T 。

未知量即所要求的参数包括：磁芯型号，初级线圈匝数p N ，次级线圈匝数s N ，初级导线直径p d ，次级导线直径s d ，气隙长度g l 。

反激式开关电源变压器的设计反激式开关电源变压器是一种常见的变压器类型，广泛应用于电子设备和通信设备中。

它具有体积小、效率高以及输出电压稳定等优点。

本文将分别从设计原理、工作方式和设计步骤等方面对反激式开关电源变压器的设计进行详细介绍。

一、设计原理二、工作方式反激式开关电源变压器的工作方式可以分为两个阶段：储能和传输。

在储能阶段，开关管打开，电流通过变压器一侧的绕组进行储能；在传输阶段，开关管关闭，储存的能量被转移到变压器另一侧的绕组上，最后输出所需的电压。

三、设计步骤1.确定输入电压和输出电压的需求。

根据实际应用需求确定输入电压和输出电压的范围。

2.计算变压器的变比。

根据输入电压和输出电压的比例计算变压器的变比N。

3.计算变压器的功率。

根据输出电压和输出电流计算变压器的功率，确保变压器能够承受所需的功率。

4.确定变压器的工作频率。

根据实际应用需求选择合适的工作频率，通常在20kHz到200kHz之间。

5.计算变压器的参数。

根据变压器的变比、工作频率和功率计算变压器的参数，包括绕组的匝数、铁芯的尺寸等。

6.选择合适的磁性材料。

根据变压器的参数选择适合的磁性材料，常用的材料有软磁合金和磁性氧化铁等。

7.进行原型设计和测试。

根据上述设计参数制作变压器的原型，并进行测试以验证设计结果的准确性。

8.进行参数调整和优化。

根据原型测试结果进行参数调整和优化，以实现更好的性能和效果。

9.进行批量生产。

当设计满足要求时，可以进行批量生产并进行产品验证和测试。

总结：。

反激式开关电源变压器设计反激式开关电源是一种常见的开关电源拓扑结构，具有体积小、效率高、负载适应性强等优点，因此在电子设备中得到广泛应用。

其中重要的组成部分之一是变压器，它起到了转换与隔离功效。

下面将详细介绍如何设计反激式开关电源变压器。

首先，设计反激式开关电源变压器需要确定的参数包括输入电压Vin，输出电压Vout，输出功率Pout，开关频率f，以及变压器变比n。

1.确定变压器的基本参数根据输出功率Pout和输出电压Vout，可以求得输出电流Iout，即Iout=Pout/Vout。

根据变比n，可以求得输入电流Iin，即Iin=Iout/n。

2.计算变压器的工作点电流为了保证变压器工作的稳定性和可靠性，需要计算变压器的工作点电流。

工作点电流最大值的计算公式是Ipk=(1.1-1.2)*Iin，其中1.1-1.2是一个经验系数。

通过计算得到的Ipk，可以计算得到变压器的直流电压Vdc，即Vdc=Vin*(1-1/n)。

3.计算变压器的直流电感为了保证变压器的工作效率和响应速度，需要计算变压器的直流电感。

直流电感的公式是L=Vdc/(f*(1-δ)*Ipk)，其中f是开关频率，δ是开关管的占空比。

选择合适的直流电感可以有效降低功率损失。

4.计算变压器的绕组匝数根据变压器的变比n，可以计算得到变压器的绕组匝数。

若变压器的输入绕组匝数是N1，输出绕组匝数是N2，则变比n=N1/N2、根据变比n 和输入电压Vin，可以计算得到输出电压Vout，即Vout=Vin/n。

5.计算变压器的铜损耗和铁损耗变压器的铜损耗和铁损耗是设计中重要的参考因素。

铜损耗的公式是Pcu=Iin^2*R，其中Iin是输入电流，R是变压器的电阻。

铁损耗是根据变压器的磁通密度和磁场强度来计算的。

6.选择合适的变压器尺寸和材料根据以上计算的结果，可以选择适当的变压器尺寸和材料。

变压器的尺寸和材料直接影响着反激式开关电源的体积和效果，需要根据实际需求和设计要求进行选择。

反激式开关电源变压器设计说明反激式开关电源变压器是一种常见的电源变压器，能够将输入电压通过开关转换和变换输出为所需的电压。

它具有多种应用领域，如电子设备、通信设备、医疗设备等。

本文将详细介绍反激式开关电源变压器的设计原理、设计步骤以及注意事项。

一、设计原理开关管是控制开关电路导通和断开的关键元件。

当开关导通时，输入电压通过变压器传递到输出端，当开关断开时，输出端与输入端相隔离。

变压器用于变换电压。

它通常由两个或多个线圈绕制而成，主要包括输入线圈和输出线圈。

输入线圈与开关管相连接，负责将输入电压传递到输出线圈。

输出线圈则负责变换电压。

滤波电路用于对输出信号进行滤波，减小波动和噪音。

二、设计步骤1.确定输入电压和输出电压：首先需要明确所需的输入电压和输出电压。

这将决定变压器的变比。

2.选择合适的变压器：根据所需的变比，选择合适的变压器。

变压器的选取应基于电流容量和功率需求等因素。

3.计算变压器的线圈数：根据变压器的变比和输入输出电压，计算输入线圈和输出线圈的匝数。

同时，考虑变压器的耦合系数和数量线圈相对位置等因素。

4.确定开关管和开关频率：根据输入电压、输出电压和功率需求，确定合适的开关管。

同时，选择合适的开关频率，以避免电磁干扰。

5.设计滤波电路：根据输出电压的要求，设计合适的滤波电路。

滤波电路可以使用电容、电感和抗干扰电路等组成。

6.确定电源保护电路：为了保证电源的稳定性和可靠性，设计合适的保护电路，如过流保护、过压保护、短路保护等。

7.进行仿真分析：使用电路仿真工具，对设计的电源变压器进行仿真分析，检查电源变压器的性能和特性。

8.制作和测试：按照设计的电路图，制作电源变压器，并进行测试。

测试包括输出电压稳定性、效率和波动等。

三、注意事项1.选择适当的变压器：变压器应能满足所需的电流容量和功率需求。

同时，应注意变压器的质量和耐用性。

2.稳定性和可靠性：电源变压器应具有良好的输出电压稳定性和可靠性。

反激式开关电源变压器设计一、设计原理反激式开关电源变压器基于开关电源的工作原理，利用开关元件（开关管或者MOS管）、变压器、滤波电容和反激电容等组成。

其基本原理为：输入交流电经过整流滤波得到直流电压，然后由开关元件进行开关控制，将直流电压通过变压器变换为所需的输出直流电压，最后通过滤波电容输出稳定的直流电压。

二、关键技术1.变压器设计：反激式开关电源变压器的设计是整个电源设计中最为关键的部分。

在设计变压器时，要考虑输出功率、输入电压范围、输出电压等参数。

通常采用环型铁芯、锥形铁芯或者斜式铁芯，以减小漏电感和磁性损耗，提高效率。

同时，在设计过程中还要考虑绕组的匝数、电流和绝缘等级等方面的因素。

2.开关元件选择：开关元件是实现能量转换和控制的关键部分。

常用的开关元件有开关管、MOS管等。

选择合适的开关元件需要综合考虑电源输出功率、开关频率、开关速度、导通压降以及温升等因素。

3.控制电路设计：控制电路主要负责控制开关元件的导通和关断。

常见的控制电路有单片机控制和集成电路控制两种。

单片机控制的优点是灵活性高、可编程性强，但需要额外增加单片机等硬件，造成成本增加；集成电路控制则更简单，但灵活性较差。

三、注意事项1.确保变压器设计合理：变压器设计要保证核心材料的选取合理，应该选择磁性能好、耐高温的材料。

此外，变压器的绕组要均匀绝缘，并合理设计匝数，以减小漏电感和损耗。

2.开关元件的选择要合适：开关元件选择要根据实际工作条件来确定，如输出功率、输入电压范围、输入电流等。

3.控制电路设计要稳定可靠：控制电路要设计稳定可靠，能够保证开关元件的正常工作。

如果选用单片机控制，还需考虑保护电路的设计，以避免过电流和过压等问题。

4.散热设计要合理：反激式开关电源在工作过程中会产生较多的热量，因此散热设计要合理。

可以采用散热片、散热风扇等降低温度。

总结：反激式开关电源变压器的设计涉及变压器设计、开关元件选择和控制电路设计等多个方面。

反激式开关电源变压器设计的详细步骤85W反激变压器设计的详细步骤1. 确定电源规格.1).输入电压范围Vin=90—265Vac;2).输出电压/负载电流:Vout1=42V/2A, Pout=84W3).转换的效率?=0.80 Pin=84/0.8=105W2. 工作频率，匝比, 最低输入电压和最大占空比确定.Ｖmos*0.8>Vinmax+n(Vo+Vf)600*0.8>373+n(42+1)得n<2.5Vd*0.8>Vinmax/n+Vo400*0.8>373/n+42得n>1.34所以n取1.6最低输入电压Vinmin=√[(Vacmin√2)* (Vacmin√2)-2Pin(T/2-tc)/Cin=(90√2*90√2-2*105*(20/2-3)/0.00015=80V取:工作频率fosc=60KHz,最大占空比Dmax=n(Vo+Vf)/[n(Vo+Vf)+Vinmin]= 1.6(42+1)/[1.6(42+1)+80]=0.45Ton(max)=1/f*Dmax=0.45/60000=7.5us3. 变压器初级峰值电流的计算.Iin-avg=1/3Pin/Vinmin=1/3*105/80=0.4AΔIp1=2Iin-avg/D=2*0.4/0.45=1.78AIpk1=Pout/?/Vinmin*D+ΔIp1=84/0.8/80/0.45=2.79A4. 变压器初级电感量的计算.由式子Vdc=Lp*dip/dt,得:Lp= Vinmi n*Ton(max)/ΔIp1=80*0.0000075/1.78=337uH 取Lp=337 uH5.变压器铁芯的选择.根据式子Aw*Ae=Pt*1000000/[2*ko*kc*fosc*Bm*j*?],其中: Pt(标称输出功率)= Pout=84WKo(窗口的铜填充系数)=0.4Kc(磁芯填充系数)=1(对于铁氧体),变压器磁通密度Bm=1500 Gsj(电流密度): j=4A/mm2;Aw*Ae=84*1000000/[2*0.4*1*60*103*1500Gs*4*0.80]=0.7cm4考虑到绕线空间,选择窗口面积大的磁芯,查表:ER40/45铁氧体磁芯的有效截面积Ae=1.51cm2ER40/45的功率容量乘积为Ap = 3.7cm4 >0.7cm4故选择ER40/45铁氧体磁芯.6.变压器初级匝数1).由Np=Vinmin*T on/[Ae*Bm],得:Np=80*7.5*10n-6/[1.52*10n-4*0.15] =26.31 取 Np =27T7. 变压器次级匝数的计算.Ns1(42v)=Np/n=27/1.6=16.875 取Ns1 = 17TNs2(15v)=(15+1)* Ns1/(42+1)=6.3T 取Ns2 = 7T。

反激式开关电源变压器的设计
首先是变压器的选型。

在选型过程中，需要确定输入电压和输出电压的范围，以及输出电流的要求。

然后根据这些参数，选择合适的变压器类型和规格。

一般来说，变压器的参数包括输出功率、频率、输入电压和输出电压等。

接下来是变压器的设计。

变压器的设计包括主要参数的计算和设计。

这些参数包括变压器的匝数、线径、铁芯截面积等。

首先，计算变压器的匝数比，匝数比是由输出电压和输入电压决定的。

然后，计算变压器的质量系数，这是由变压器的电流和功率决定的。

接下来，计算漏磁感应系数和磁头系数，这是由变压器的线圈长度和匝数决定的。

最后，根据变压器的参数，计算出变压器的线径和铁芯截面积。

在完成变压器的设计之后，需要进行一些必要的电路参数计算。

这些参数包括电感值、电容值以及等效串联电阻等。

根据设计要求，计算电感和电容的数值，并选择合适的规格。

接下来是功率开关管的选型。

功率开关管的选型需要考虑电流和功率的要求。

根据输出电流和开关频率，选择合适的开关管类型和规格。

然后是电路的布线和连接。

根据设计要求，将变压器、开关管和其他元件按照电路图进行布线和连接。

要确保电路的稳定性和可靠性。

最后是对设计的电路进行仿真和测试。

通过仿真和测试，验证电路的性能和可靠性。

可以利用电路仿真软件和实验设备进行验证。

总结起来，反激式开关电源变压器的设计涉及变压器的选型、设计和计算，以及电路参数的计算和选择。

通过合理的设计流程和验证，可以设计出高效率和稳定的反激式开关电源变压器。
