RTK测量操作步骤

RTK测量操作步骤RTK测量，全称实时动态差分GNSS测量技术（Real-Time Kinematic），是一种高精度的全球导航卫星系统（GNSS）测量方法，主要通过接收导航卫星系统（如GPS、GLONASS、Galileo等）的信号，利用差分技术进行高精度的位置、速度和时间测量。

下面是RTK测量的操作步骤：1.设备准备：a.准备一套RTK测量仪器，包括GPS接收器、天线、数据采集器、电池等。

b.检查设备和电池的电量，确保能够持续工作一段时间。

c.确保设备上的固件、软件和数据文件都是最新版本，以保证测量精度和稳定性。

d.确保天线固定部件正确安装，保证无遮挡和良好的观测环境。

2.选择观测点：a.根据测量任务的需求，在待测区域内选择适当的观测点，以覆盖需要测量的区域。

b.每个观测点应尽可能远离高建筑、大树等遮挡物，以保证接收到的卫星信号质量良好。

3.设备设置：a.打开RTK测量仪器，确保其与导航卫星系统建立通信。

b.进入设备设置界面，设置测量参数，如观测间隔、卫星系统、观测模式、坐标系等。

c.设置测量仪器的参考站坐标，在测量过程中将自动与参考站进行差分计算。

4.安装天线：a.将天线正确安装在天线固定部件上，并调整天线水平方向，以保证测量精度。

b.连接天线与测量仪器，并确保天线接收到卫星信号。

5.开始观测：a.在每个观测点，按下“开始测量”按钮，测量仪器将自动记录卫星观测数据。

b.观测过程中，保持测量仪器的稳定，避免震动和干扰，以保证观测数据的质量和准确性。

6.观测结束：a.观测时间一般为数分钟至数十分钟，根据实际需求进行设定。

b.当观测时间到达设定值时，测量仪器会自动停止观测，并保存观测数据。

c.检查观测数据的质量，并根据需要，进行后续处理和分析。

7.数据处理：a.将观测数据导入计算软件，进行数据处理和差分计算。

b.对观测数据进行质量控制，包括检查数据完整性、剔除异常值等。

c.根据差分计算结果，得到高精度的位置、速度和时间信息，并进行误差分析和评估。

RTK工作操作步骤RTK（Real-Time Kinematic）是一种实时动态差分技术，广泛应用于测量领域。

它通过接收卫星信号，利用差分技术进行测量和导航，精度可达到厘米级别。

下面是RTK工作操作步骤的详细介绍。

步骤一：选取测量基准站点RTK技术需要在一个已知准确位置的基准站点进行数据处理和差分计算，因此首先需要选择一个适合的基准站点。

基准站点应该满足以下条件：1.基准站点距离待测区域较近，以提高信号质量；2.基准站点处对卫星信号的接收条件较好，比如无高大建筑物等遮挡；3.基准站点应该尽可能稳定，避免由于基准站点问题引起的测量误差。

步骤二：设置和准备测量设备RTK测量设备主要包括基站设备和移动站设备（也称为机载设备）。

基站设备负责接收和处理卫星信号，生成差分数据；移动站设备通过无线信号接收基站发送的差分数据，实现实时测量。

在进行RTK测量之前，需要确保测量设备的设置正确并进行适当的校准。

具体操作包括：1.设定基准站点的位置信息，以便于发射差分数据；2.设置基站和移动站之间的无线通信参数；3.对设备进行精确定位和校准，比如进行天线校准、测量杆高度校准等。

步骤三：安装和设置基准站设备在选定的基准站点上，需要安装和设置基准站设备。

基准站设备主要包括天线、接收机和数据处理单元。

具体操作包括：1.安装天线：将接收天线正确安装在基准站点上，确保没有遮挡物，以获得良好的信号接收质量；2.连接设备：将接收机和数据处理单元正确连接；3.配置参数：对基准站设备进行相关参数配置，包括信号频率、波特率等，以确保设备正常工作。

步骤四：安装和设置移动站设备在待测区域内，需要安装和设置移动站设备。

移动站设备主要包括天线、接收机和数据处理单元。

具体操作包括：1.安装天线：将接收天线正确安装在移动站设备上，确保没有遮挡物，以获得良好的信号接收质量；2.连接设备：将接收机和数据处理单元正确连接；3.配置参数：对移动站设备进行相关参数配置，包括信号频率、波特率等，以确保设备正常工作。

rtk测量操作流程
RTK（实时动态）测量操作流程主要包括以下步骤：
1. 测前准备：进行项目立项、方案设计、施工设计、测绘资料收集整理、仪器检验和检定、踏勘、选点、埋石等步骤。

2. 基准站安装：找到控制点并架好三脚架和基座，对中整平。

安装GPS基
准站主机，开机并检查是否为外挂基准站，如果不是则设置为外挂基准站。

拧上天线连接头，把主机安装在基座上，拧紧螺丝。

连接电台，安装、连接电台发射天线，并在基准站旁边架设一个对中杆或三脚架，将两根连接好的棍式天线固定在对中杆或三脚架上，用天线电缆连接发射天线和电台，电台连接电源，然后开机。

最后，量取仪器高，在互为120度的3个方向上分
别量取1次仪器高，共3次，读取至毫米，取平均值。

3. 测中：作业队进驻，进行卫星状态预报，制定观测计划，进行作业调度及外业观测。

RTK仪器静态测量操作包括打开手薄的测量软件，点击配置→仪器设置→静态采集设置，设置静态记录点名、采集间隔、天线高、截止角和PDOP等参数。

设置完成后点击启动，主机开始采集静态数据。

记录仪器号、点名、仪器高和开始时间。

开机，确认为静态模式，主机开始搜星并卫星灯开始闪烁。

达到记录条件时，状态灯会按照设定好采样间隔闪烁，闪一下表示采集了一个历元。

请注意，这只是RTK测量的基本操作流程，实际操作中可能因设备型号和使用环境不同而有所差异。

在操作过程中遇到问题时，建议咨询专业技术人员或查看设备使用手册。

rtk测量仪操作流程及要点以下是 9 条关于 rtk 测量仪操作流程及要点：1. 嘿，你知道吗，拿到 rtk 测量仪后，第一步就是要像给它洗个舒服的澡一样，把所有配件都检查好呀！就像你要去参加比赛前检查装备一样，这可不能马虎。

比如看看电池有没有电呀，天线是不是稳稳的。

要是到时候缺这少那的，那不就糟糕啦！2. 然后呢，要给 rtk 测量仪找个好位置，这就好比给它安个家一样重要呢！要找个开阔的地方，可不能被高楼大树挡住信号哦。

你想想，要是把它放在一个角落里，它怎么能好好工作呢！比如在田野中间，那多合适呀。

3. 接下来就要开机啦，这可不能随随便便按个按钮就行哦！就像你精心准备出门，要一步一步来。

要按照正确的顺序操作，别着急呀。

万一弄错了步骤，它不工作了咋办哟！4. 设置参数这一步可不好搞呀，就像是给它定制一套专属衣服一样。

要仔细再仔细，一个数字都不能错呀。

不然测出来的数据不准确，那不就白干啦！比如说设置坐标系统，这可得搞对了呀。

5. 对中整平，这可不简单哦，就像让它站得直直的，迎接挑战呢！得认真调整，让它稳稳当当的。

要是歪歪斜斜的，那能测好吗，你说呢！6. 开始测量啦，哇，这就像一场奇妙的冒险开始啦！但要时刻关注它的状态呀，就像你在探险时要留意身边的情况一样。

要是有异常，赶紧处理呀。

7. 数据存储也要注意呀，这可都是宝贝呀！可不能弄丢了，这就好比把珍贵的宝物好好收藏起来。

否则找不回来，那不心疼死啦！8. 哎呀，测量完成后可别以为就没事啦！要像爱护宝贝一样把 rtk 测量仪收起来呀。

清理干净，放好位置，下次还用得着呢！9. 总之，用 rtk 测量仪要认真、细心，就像对待一个好朋友一样。

每个步骤都不能马虎，只有这样，才能把工作干好呀，你记住了吗！我觉得 rtk 测量仪的操作真的很重要，每一个环节都需要精心对待，不然就可能导致测量结果不准确或者仪器损坏等问题呢！。

RTK测量操作步骤RTK测量（Real-Time Kinematic）是一种常用的高精度GNSS（Global Navigation Satellite System）测量技术，它能够提供高精度的位置信息。

RTK测量的操作步骤可以分为预处理、测量数据采集、基线计算、解算和后处理等几个步骤。

1.预处理：在进行RTK测量前，需要提前收集一些参考数据，例如基准站坐标、卫星星历数据等。

基准站是一个已知坐标的固定站点，用于提供参考数据给测量站点。

这些参考数据需要通过GNSS网络或者其他方式进行获取和处理。

同时，在预处理阶段还需要配置测量设备，如RTK接收机、天线等。

2.测量数据采集：在进行RTK测量时，需要使用至少两个移动设备，其中一个设备作为基准站，另一个设备作为测量站。

基准站需要进行设置，在合适的位置上建立固定测站。

测量站需要进行设置，确定测量站位置和设置好接收机参数，例如选择参考站点、建立测点等。

3.基线计算：基线是指测量站和基准站之间的距离和方向。

在RTK测量中，测量站通过接收来自卫星的信号，与基准站进行通信，测量基线的有效性。

基线计算是根据收集到的信号数据和测量站和基准站之间的距离，计算出基线的长度和方向。

4.解算：解算是指通过计算测量站和基准站之间的基线数据，利用RTK测量原理和算法，得出测量站的具体位置信息。

解算的过程中，要考虑多个因素，如卫星位置、测量误差、大气干扰等，以提高精确度。

解算结果通常以坐标的形式表示，如经纬度、高程等。

5.后处理：在测量完成后，还需要对测量数据进行后处理，以进一步提高准确性和可靠性。

后处理包括数据回放、数据处理和质量控制等步骤。

在回放阶段，可以使用专门的软件将数据回放到测量设备，以检查和验证数据的完整性。

数据处理阶段则是对采集到的测量数据进行清理、筛选和校正，以获得更精确的结果。

最后，在质量控制中，需要对解算结果进行评估，并进行数据验证和验证。

总的来说，RTK测量操作步骤包括预处理、测量数据采集、基线计算、解算和后处理等几个步骤。

rtk测量仪器的使用流程RTK测量仪器的使用流程共分为以下几个步骤：准备工作、网络设置、测量配置、基站设置、数据采集、数据传输、数据处理和结束工作。

下面将对每个步骤进行详细说明。

一、准备工作1. 确认RTK测量仪器和相关配件的完好性，包括电池、天线、数据连接线等。

2. 选择一个开放、无遮挡、无干扰信号的位置进行测量。

3. 确认测量任务的具体要求，例如测量范围、测量精度等。

二、网络设置1. 打开RTK测量仪器的电源开关，等待仪器开机。

2. 进入仪器的设置菜单，在网络设置中选择正确的移动网络运营商。

3. 输入SIM卡的相关信息，包括APN、用户名和密码，并保存设置。

三、测量配置1. 进入RTK测量仪器的测量配置菜单。

2. 根据需要选择测量模式，常见的有静态测量、测量、RTK测量等。

3. 设置测量参数，如观测时间、观测间隔、数据采集频率等。

四、基站设置1. 搭建一个基站，可以选择一个已知坐标的位置作为参考点。

2. 将一个RTK测量仪器设置为基站模式，将其与基站连线，并保持相对稳定。

3. 基站设置完成后，转到移动测量站。

五、数据采集1. 将另一个RTK测量仪器设置为流动测量站。

2. 将测量仪器的天线与移动测量站相连，并确保信号稳定。

3. 启动测量仪器的数据采集功能，并进行测量。

六、数据传输1. 测量数据采集完毕后，将数据传输至计算机或存储设备。

2. 使用数据传输线将测量仪器与计算机相连，或使用内置的存储设备移动数据。

3. 确认数据传输完成，并进行备份。

七、数据处理1. 打开RTK测量数据处理软件，导入采集到的测量数据。

2. 进行数据编辑和处理，包括数据过滤、误差校正等。

3. 根据需要生成测量报告或导出处理后的数据。

八、结束工作1. 关闭RTK测量仪器的电源开关。

2. 清理测量现场，确保仪器和配件的完好性。

3. 存储和备份测量数据和相关文件。

以上即为RTK测量仪器使用流程的详细步骤。

在实际操作过程中，也应根据仪器的具体型号和厂家提供的使用说明进行操作。

RTK操作规程一、基准站安装：1、对中整平：找到控制点（也可以任意架站在未知点上），架好三脚架，安装基座，然后对中整平。

2、安装GPS基准站主机：从仪器箱中取出主机，开机，先检查主机是否是外挂基准站，如不是就先设置成外挂基准站。

拧上天线连接头，把主机安装在基座上，拧紧螺丝。

（设置基准站模式：双击F1，会有“基准站”、“移动站”和“静态”语音提示，选择“基准站”，按电源键确定。

）3、连接电台：取出“主机至电台”的电缆，把电缆一头接口（电缆两端头通用）插在GPS主机上（红点对红点）。

将电缆另一头接口插在电台上。

4、安装、连接电台发射天线：在基准站旁边架设一个对中杆（或者三脚架），将两根连接好的棍式天线固定在对中杆（或者三脚架）上，用天线电缆连接发射天线和电台，电台连接电源，然后电台开机。

5、量取仪器高：在互为120度的3个方向上分别量取1次仪器高，共3次，读取至毫米，取平均值。

（如果基准站任意架设在未知点，则不必量取仪器高）注意：基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50米内无高压线）；c、在用电台作业时，位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离迅速缩短。

外挂UHF电台基准站示意图二、基准站参数设置：1、打开手簿软件：打开GPS手簿，选择打开手簿桌面上的【Hi-RTK道路版】软件。

2、新建项目：点击软件主界面上的【项目】，点击【新建】，输入项目名称“”，点确定。

3、设置坐标系统参数：新建项目名后，点击【项目信息】再选择【坐标系统】，在【椭球】界面里，源椭球设置为“WGS84”，当地椭球设置为“北京54坐标”。

（根据已知控制点坐标系情况决定）进入【投影】界面，投影方法选择“高斯三度带”，中央子午线设为108度（南宁市），点击【保存】。

退出到主界面。

4、手簿连接基准站主机：在软件主界面点击【GPS】进入GPS 连接设置界面，然后点击【连接GPS】。

RTK测量技术的原理与实际操作步骤RTK（Real Time Kinematic）测量技术是一种高精度的实时动态定位测量技术，广泛应用于测绘、地理信息系统和导航定位等领域。

本文将介绍RTK测量技术的原理并概述其实际操作步骤。

一、RTK测量技术的原理RTK测量技术主要基于GNSS（Global Navigation Satellite System）全球导航卫星系统，其中最常用的是美国的GPS（Global Positioning System）系统。

RTK技术通过接收多个卫星发射的信号，并利用这些信号在接收机内部进行计算，实现对接收器位置的高精度定位。

在RTK测量过程中，需要有一台基站和多个移动接收器。

基站接收到卫星发射的信号后，将测量数据上传至服务器，移动接收器即接收服务器发送的数据并进行处理。

整个过程需要采用高精度的观测和数据处理方法，以实现厘米级的定位精度。

RTK测量技术的原理之一是差分测量。

基站和移动接收器接收到来自卫星的信号后，会对信号进行差分处理，消除信号传播过程中的误差。

这样，移动接收器可以依靠差分信号进行高精度的实时定位。

另一个原理是动态定位。

RTK测量技术可以实现对移动接收器位置的实时动态监测，即使是高速运动状态下也能提供高精度的定位信息。

这使得RTK测量技术在车辆导航、船舶测量等领域具有广泛应用的潜力。

二、RTK测量技术的实际操作步骤1. 设置基站：首先，在较为开阔的场地上设置一个RTK基站。

基站应放置在较高的位置，并确保周围没有遮挡物。

然后，连接基站接收器与服务器，以便将测量数据上传至服务器。

2. 启动设备：启动基站接收器和移动接收器。

基站接收器应连接到服务器，并将接收到的测量数据上传至服务器。

移动接收器应与基站接收器进行无线通信，接收从服务器传输的差分信号。

3. 观测数据：进行静态或动态观测，获取卫星信号。

在观测过程中，应注意避免遮挡物对信号的影响，以免影响定位精度。

4. 数据处理：通过基站接收器和移动接收器之间的差分处理，消除信号传播过程中的误差。

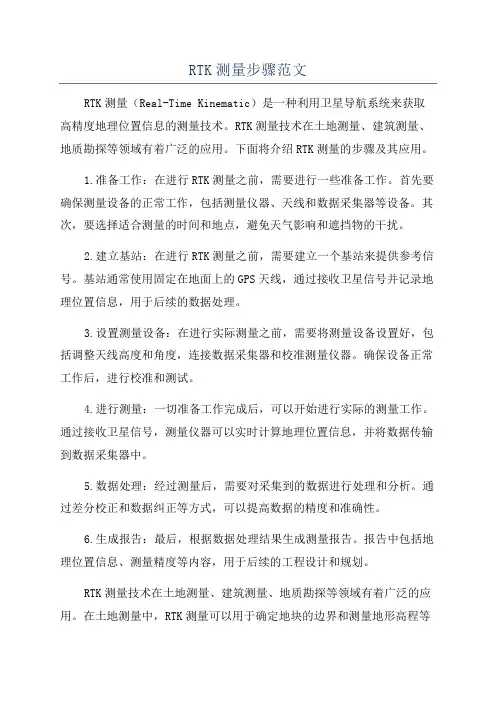

RTK测量步骤范文RTK测量（Real-Time Kinematic）是一种利用卫星导航系统来获取高精度地理位置信息的测量技术。

RTK测量技术在土地测量、建筑测量、地质勘探等领域有着广泛的应用。

下面将介绍RTK测量的步骤及其应用。

1.准备工作：在进行RTK测量之前，需要进行一些准备工作。

首先要确保测量设备的正常工作，包括测量仪器、天线和数据采集器等设备。

其次，要选择适合测量的时间和地点，避免天气影响和遮挡物的干扰。

2.建立基站：在进行RTK测量之前，需要建立一个基站来提供参考信号。

基站通常使用固定在地面上的GPS天线，通过接收卫星信号并记录地理位置信息，用于后续的数据处理。

3.设置测量设备：在进行实际测量之前，需要将测量设备设置好，包括调整天线高度和角度，连接数据采集器和校准测量仪器。

确保设备正常工作后，进行校准和测试。

4.进行测量：一切准备工作完成后，可以开始进行实际的测量工作。

通过接收卫星信号，测量仪器可以实时计算地理位置信息，并将数据传输到数据采集器中。

5.数据处理：经过测量后，需要对采集到的数据进行处理和分析。

通过差分校正和数据纠正等方式，可以提高数据的精度和准确性。

6.生成报告：最后，根据数据处理结果生成测量报告。

报告中包括地理位置信息、测量精度等内容，用于后续的工程设计和规划。

RTK测量技术在土地测量、建筑测量、地质勘探等领域有着广泛的应用。

在土地测量中，RTK测量可以用于确定地块的边界和测量地形高程等信息；在建筑测量中，可以用于建筑物定位和校正；在地质勘探中，可以用于地质勘探和地质灾害监测等方面。

总之，RTK测量技术是一种高精度地理位置测量技术，具有快速、准确、实时等特点，可以广泛应用于各个领域。

通过掌握RTK测量的步骤和应用，可以更好地进行实地测量工作，并提高测量的精度和准确性。

RTK工作操作步骤RTK（实时动态准确度）是一种常见的全球定位系统（GPS）技术，它能提供更高的定位精度和精确度。

下面是RTK工作操作步骤的详细解释：1.准备工作：在进行RTK测量之前，需要进行一些准备工作，包括选择适当的RTK 设备（包括基站和测量设备），确保设备的电池充满电，并确保设备正常工作。

2.设置基站：首先，要选择一个适当的位置来设置基站。

理想的基站位置应该是高且开放的，以确保信号的畅通，并且应尽量远离可能干扰信号的物体。

将基站放在三脚架上，确保其稳定且不易受到外部干扰。

3.启动基站：打开基站设备，并将其连接到电源。

然后，选择合适的设置，如坐标系统和测量单位，并确保时区和时钟设置正确。

4.基站数据记录和广播：在基站开始工作之前，需要设置要记录的数据类型和间隔，并选择要通过无线电信号广播出去的数据。

这些数据通常包括位置信息、观测值和校正数据。

5.设置移动装置：接下来，需要设置移动装置，也称为移动接收机。

确保移动装置与基站在相同的坐标系统和测量单位下工作。

在启动移动装置之前，确保其连接到移动设备上的天线，并且移动设备的设置与基站相匹配。

6.配对基站和移动装置：在移动装置启动之前，需要确保其与基站正确配对。

这通常需要在移动装置的设置菜单中输入基站的IP地址和端口号，并确保连接是正常的。

7.开始RTK测量：确认基站和移动装置已准备就绪后，即可开始进行RTK测量。

这通常包括将移动装置放置在要测量的物体或区域附近，并等待信号稳定。

8.数据处理：在进行RTK测量期间，基站将实时测量数据传输到移动装置。

移动装置将这些数据与自身的测量数据进行比较，并使用差分校正数据来计算更准确的位置。

9.结束测量：在完成测量任务后，需要关闭基站和移动装置，并保存测量数据以备后续分析。

同时，还应检查设备的电池电量，并确保其已充满电以供下次使用。

10.数据后处理：在RTK测量结束后，可以进行进一步的数据处理和分析。

这可以包括将测量数据导入GIS软件或地图制作软件，以生成详细的地图或测量报告。
