PCB制程及工艺

pcb制程工艺PCB制程工艺是一种以印刷线路板(PCB)为载体，将电子元件焊接在上面的技术。

其目的是为了实现电子设备的集成化和小型化。

下面，我们就来分步骤阐述一下PCB制程工艺。

一、设计与平台在进行PCB制程工艺前，首先需要进行电路设计。

设计电路时需要注意各个元器件之间的连线和布局。

再根据设计的电路，绘制出PCB 的版图。

这就需要使用PCB布局软件，可以选择自己喜欢的软件进行操作。

电路设计完成后，就可以将完整的版图传输到制造厂商的平台上。

也可以自己DIY PCB板。

二、印刷压铜在制造厂商的平台上，电路设计师提交的电路板版图会被制造厂商放在一张刻有铜板图案的基板上。

随后，这个基板将被送入铜盐溶液中浸泡，让铜离子与基板上的铜板结合。

接着，将该基板放在一个高度温度控制的炉子中进行加热，这样铜将会形成一个均匀的铜层。

三、电路绘制和化学加工为了让铜层成为一个有用的电路，需要将不需要的铜蚀掉，只保留需要的电路的部分。

这就需要进行电路绘制和化学加工两个步骤来实现。

1.电路绘制在这一步中，制造厂商会将板图上的未来电路的位置喷涂上一薄层特殊的光敏材料。

然后，他们会使用UV光将该板置于一张滚筒上，使光敏材料仅与UV光接触。

该制程被称为曝光。

曝光后，电路板被送入化学液中。

该液会溶解未曝光部分的化学物质，使能够将铜去除。

2.化学加工为了使电路变得稳定，电路板还需要进行化学加工。

这可以通过单层或多层板将不同位置喷涂上不同类型的抗蚀涂料来实现。

将电路板放入酸性液体中后，液体用于去除抗蚀剂未覆盖的铜，留下待刻制的电路元件。

四、钻孔在PCB制程中，必须钻出每个电子元件的孔，这样电子元件在PCB 上就可以引出针脚。

这一过程可以通过钻孔机的技术来实现。

五、安装元器件在钻孔之后，就可以将电子元件焊接在电路板的预先钻好的孔洞中。

在完成焊接过程之后，使用专用工具进行测试和检验，以确保电路板中没有任何问题。

六、打标志和测试在最后的制程工艺是打标志和测试。

PCB成型制程介绍简介PCB（Printed Circuit Board，印刷电路板）是一种将电子元器件连接并固定在导电路径上的基础组件。

PCB的制造过程经历多个步骤，其中之一就是成型制程。

本文将介绍PCB成型制程的基本流程和常见的方法。

PCB成型制程流程1. 准备工作在进行PCB成型制程之前，需要做一些准备工作。

首先需要准备好原材料，常见的PCB材料包括FR-4、铝基板等。

同时，还需准备相应的成型工具和设备，如成型机、热压机等。

2. 色板制作色板制作是PCB制程的第一步，它用于制作出PCB中的导线层。

色板通常由铜材料制成，通过化学腐蚀或机械加工的方式形成导线图案。

3. 铺铜层铺铜层是为了增加PCB的导电性能。

铜层可以通过压铜、电镀等方式添加在色板上，形成一个可导电的层。

4. 成型成型是PCB制程中的关键步骤之一，它通过加热和施加压力将PCB 材料压制成所需的形状。

不同的成型工艺有不同的方法，下面将介绍常见的两种成型方法。

(1) 热压成型热压成型是一种常见的PCB成型方法。

它使用热压机将PCB材料加热到一定温度，然后施加一定的压力，使其在模具的作用下变形成所需的形状。

这种方法可以在较短的时间内实现高质量的成型效果。

(2) 塑料注塑成型塑料注塑成型是另一种常见的PCB成型方法。

它使用注塑机将熔化的塑料注入到模具中，然后在高压下使其冷却和固化成为所需的形状。

这种方法适用于需要复杂形状的PCB成型，但时间和成本相对较高。

5. 钻孔钻孔是为了在PCB上开孔以供电子元器件的焊接。

钻孔工艺有自动和手动两种，通常使用钻针将孔钻出。

电镀是一种常见的PCB制程方法，它通过将金属沉积在PCB上来提高其导电性和耐蚀性。

电镀通常使用电解沉积的方式进行，常见的金属包括铜、金、锡等。

7. 丝网印刷丝网印刷是一种用于印刷PCB上的标记、文字或图案的方法。

它通过在PCB上放置一个丝网模板和墨水，然后用刮刀将墨水刮平，形成所需的标记。

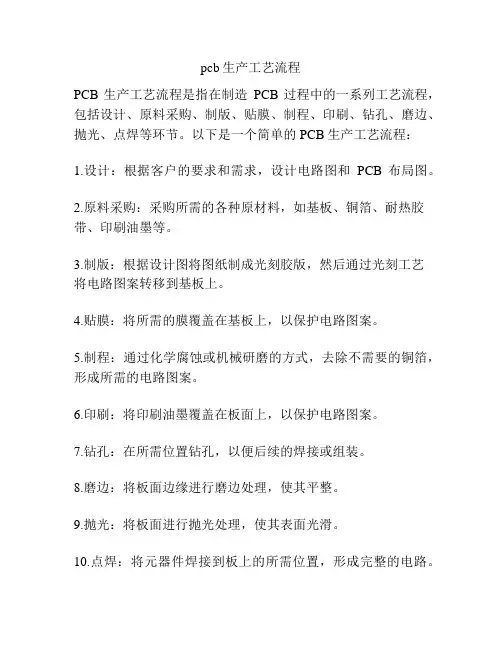

pcb生产工艺流程
PCB生产工艺流程是指在制造PCB过程中的一系列工艺流程，包括设计、原料采购、制版、贴膜、制程、印刷、钻孔、磨边、抛光、点焊等环节。

以下是一个简单的PCB生产工艺流程：
1.设计：根据客户的要求和需求，设计电路图和PCB布局图。

2.原料采购：采购所需的各种原材料，如基板、铜箔、耐热胶带、印刷油墨等。

3.制版：根据设计图将图纸制成光刻胶版，然后通过光刻工艺
将电路图案转移到基板上。

4.贴膜：将所需的膜覆盖在基板上，以保护电路图案。

5.制程：通过化学腐蚀或机械研磨的方式，去除不需要的铜箔，形成所需的电路图案。

6.印刷：将印刷油墨覆盖在板面上，以保护电路图案。

7.钻孔：在所需位置钻孔，以便后续的焊接或组装。

8.磨边：将板面边缘进行磨边处理，使其平整。

9.抛光：将板面进行抛光处理，使其表面光滑。

10.点焊：将元器件焊接到板上的所需位置，形成完整的电路。

11.测试：对PCB进行电气性能测试，确保所有电路正常工作。

12.包装：将PCB清洗干净，并进行适当的包装，以便运输和
存储。

以上是一个基本的PCB生产工艺流程，具体的生产工艺可能
因不同的产品类型和要求而有所不同。

另外，在整个生产过程中，还需要严格控制生产环境和质量管理，以确保生产出高质量的PCB产品。

同时，还需要根据客户的要求和市场需要，
不断改进和优化生产工艺流程，以提高生产效率和产品质量。

PCB制作工艺流程一、开料目的：以制造流程单之规格，将大面积的敷铜泊基板依制前设计所规化的工作尺寸裁切尺寸及厚度发料并裁板。

1、裁板作业流程：仓库→裁板室→调整尺寸→裁板→检查测量2、磨边作业流程：设置长、宽→磨边→水洗一→水洗二→水洗三→挤干→吹干→烘干二、内层1、内层前处理目的：将除去板面氧化物及油污，再加磨刷粗化铜面增加感光材料于铜面的附著力。

作业流程：上板→化学清洗(H2SO4：3％～5％,压力：1.5±0.5㎏/C㎡)→溢流水洗(压力：1.5±0.5㎏/C㎡)→磨刷→中压水洗(压力：3.0±0.5㎏/C㎡)→微蚀刻(SPS：100～120g/1, H2SO4：1％～3％,压力：1.5±0.5㎏/C㎡)→溢流水洗(压力：1.5±0.5㎏/C㎡)→酸洗(H2SO4：1％～3％)→溢流水洗(压力：1.5±0.5㎏/C㎡)→烘干→检查注意事项：1、做板之前要做刷痕实验、水纹实验，刷痕宽度：1.0±0.2㎝,水纹：15秒以上；2、内层板厚分为两种：47mil的为普通基板，其他为特殊基板，特殊基板要做标记，还要测板厚；3、检查压力表；2、涂布目的：以抗蚀性材料附著力在铜面上，制作内层线路GND、VCC作业流程：进料→粘尘→下降→入料→涂布→烘烤(第一阶段：145℃；第二阶段：125℃；第三阶段：115℃；第四阶段：55℃；第五阶段：35℃) →出料→检查注意实项：1、粘尘纸200片后换一次；2、油墨刮刀压力调整(压力：1.0～3.0㎏/C㎡)；3、检测膜厚(8.0±1.5mil)，检查脏点等3、曝光(半自动曝光)目的：曝光灯发出紫外光投射在已贴有干膜的板面上，将曝光菲林上线路图形转移到感光干膜上，未吸紫外光的干膜显影时会溶解于显影液中作业流程：检查底片→架底片→调整对准度→放板→吸真空→曝光→检查注意事项：1、每天清洁机台，做能量测试；2、室内温度：22.0±2℃，湿度：55±5％；3、黑色底片每曝光2000次后报废，每曝光500次后底片检查；4、每曝光前用手动滚轮清洁一次底片，底片每曝光10片清洁一次，每50片上机检查一次；5、底片L2朝上，L3朝下；6、灯管亮到熄灭：12秒；7、抽真空度至少600～700MMHG；8、抽真空后用刮刀赶气；9、放板时，把底片翻开看到压条后，沿着压条放板，避免刮伤底片4、显影目的：显影是把尚未发生聚合反应的区域用显影液将之冲洗掉，已感光部分则因已发生聚合反应而洗不掉乃留在铜面上成为蚀刻之阻剂膜5、蚀刻目的：以蚀刻液将铜表面去除，留有抗蚀油墨之线路，制作内层线路GND、VCC 6、去墨剥膜目的：将线路上之抗蚀材料去掉，露出铜线路完成制作内层线路ND、VCC(4，5，6)工作流程：显影(温度：31.0±2℃；浓度：碳酸钠：1.0±0.2wt％,传送速度：4.0±0.5m/min；压力：1.75±0.25㎏/C㎡)→水洗(压力：1.5±0.3㎏/C㎡)→蚀刻(温度：40～45℃；传动速度：4.0±0.5m/min；喷压：上压3.0±0.5㎏/C㎡，下压2.8±0.5㎏/C㎡；铜含量：105～115g/l) →水洗(压力：1.5±0.3㎏/C㎡)→检查→软化去墨(温度：45～50℃；传动速度：4.5±0.5m/min；浓度：NaOH1.0～0.2％；去墨第一段0.1～0.2㎏/C㎡；去墨第二段0.5～0.2㎏/C㎡；去墨第三段1.5～0.2㎏/C㎡)→水洗→酸洗(温度：RT；压力：1.5±0.3㎏/C㎡，H2SO4浓度：1～3％)→水洗→烘干(温度：90.0±10℃)→检查→收板注意事项：1、每天退槽一次；2、有线路的板含有线路的板面朝上，没有线路的板不作要求；3、每天用报废板做显影、蚀刻实验，检查参数是否合格；4、检查压力表；5、每班换水一次；6、滤网每天清洗一次；7、检查喷嘴7、黑化处理工作流程：上料→碱性清洁(16″)→水洗(6″)→水洗(11″)→微蚀(8″)→水洗(1″)→水洗(5″)→预侵(6″)→黑化(15″)→热纯水洗(8″)→水洗(5″)→水洗(16″)→后侵(16″)→纯水洗(3″)→纯水洗(8″)→热纯水洗(16″)→滴干→烘干(35″)注意事项：1、开机前须检查各槽液位是否正常；2、插板时须一片一片的插；3、黑化好的板做首件、自主检查时需垂直向上取板且手指不能拿入单元内；4、黑化OK板预叠前所停放的时间不能超过一小时；5、生产的合格黑化板必须在24小时之内压合完毕，否则超过时间需要新烘烤或重工；6、卸板时需两手平行从飞靶上取出，轻放板上，防止动作不规范造成板面刮伤；7、检查黑化颜色均匀不均匀、漏不漏铜、刮伤、有没有烘干；8、HTG170以上只能在白班做；9、检查压力表；10、参数：微蚀35±2℃，室温32.8℃，黑化75±5℃，热水洗50±3℃，后侵28±5℃，热纯水洗50±3℃，烘干一：120±10℃，烘干二：120±10℃，烘干三：120±10℃，共用35分，清洁：50分8、棕化处理(TG150℃以上的不做棕化)作业流程：上料→酸洗(温度：30±5℃，浓度： 5±2％H2SO4，压力：上压1.5±0.2㎏/C㎡，下压1.5±0.2㎏/C㎡)→水洗(压力：上压1.0±0.2㎏/C㎡，下压1.0±0.2㎏/C㎡)→清洁(温度：50±2℃，压力：上压1.5～2.5㎏/C㎡，下压1.5～2.5㎏/C㎡，碱度：0.96±0.1N)→纯水洗(压力：上压1.0±0.2㎏/C㎡，下压1.0±0.2㎏/C㎡)→预侵(温度：30±3℃，强度：70～100％，酸度：0.06～0.12N，速度：3.6±0.2m/min)→棕化(温度：38～45℃，酸度：1.8～2.3N，CB2218A强度：90～120％，CB2218B强度：150±30％，H2O2：11.5±2g/l,CU2+＜50g/l，微蚀量：40～80u″，速度：3.6±0.2m/min)→纯水洗(压力：上压1.0±0.2㎏/C㎡，下压1.0±0.2㎏/C㎡)→干燥1(温度：90±5℃)→干燥2(温度：90±5℃)→收板→检查注意事项：1、每天须做首件，检查各个参数是否合格；2、生产的合格棕化板必须在小时之内压合完毕；3、做完后，检查颜色均匀度、是否漏铜、是否刮伤；4、检查压力表；9、压合①、PP裁切工作流程：安装PP→调整刀具(上下间隙为0.08mm)→开机→长度设定(控制单位inch换mm，裁板尺寸依OP单规定)→速度设定→张数设定→加工作业(在更换裁切不同的TG材料前必须把机台上的粉尘清理干净后方可裁切)→手动部分→收料注意事项：1、温度：22±5℃，湿度：50±10℃；2、PP的经向、纬向一定要根据OP来裁切：3、裁切OK的PP可以静至一个月，超过时间不能用；4、裁切好的TG180℃PP用红色大字报表示，TG140℃的PP用白色大字报表示，TG150℃的PP用黄色大字报表示；5、裁好HTG的PP不能超过6小时；6、裁切首片，测量尺寸是否与OP单要求的尺寸相符；②、预叠（温度：20～18℃，湿度：55±5％）⑴、熔合(六层板或六层板以上)工作流程：开机(检查三点组合)→机台调整(检查定位pin位置是否于板的对位孔相重合)→参数设定→加工作业→关机⑵、铆合(六层板或六层板以上)工作流程：开机→机台调整→调整铆钉→加工作业→关机注意事项：1、预叠前，先看板是否有刮伤、颜色是否均匀等，方可叠合；2、熔合、铆合必须做首件，检查是否合格；3、熔合、铆合要求L2、L5朝外，L3、L4向里；4、隔2小时测量一次铆钉高度，铆钉高度的范围：1.27±0.2mm；5、熔合的温度不做限制，但是就好在340～360℃，时间：加光板的是30～33秒，其他的是22秒③、叠合(温度：22±2℃，湿度：60±5℃)工作流程：准备工作(铜箔、无尘纸、粘尘布、钢板)→清洁机台→检查铜箔→选择排版数→参数设定→叠板注意事项：1、读取工单叠合图所用铜箔规格、产商等，检查机台铜箔是否一致，否则更换；2、根据生产胺尺寸计算在钢板上的排版面积，排版所在钢板上的利用率尽可最大，在排版台上调整红外线固定排版位置或方向；3、根据SOP规定，生产板层数设定排版层数，排版总高度必须高于防滑块高度；4、把板放在红外线固定位置上，叠板时不能在叠台上齐板或抖动PP，叠板动作要轻快；5、六层板要求11叠，四层板12叠④、压合作业流程：开机→设立压合参数→上机→热压→冷压→下机注意事项：1、热板温度测试：180℃恒温10分钟状态，每个热盘取9点，使用感温探针直接测试；2、每6个月测试一次热板，正常热板温差为3.0℃±1.5℃；3、热盘平行度测试：①取直径3.0mm铅条，各热盘放置5根铅条并注意避开盘面滚珠依左右平均放置；②放置后以100psi压力压合10分钟；③取该热盘每一点值与该热盘所有点的平均值对比其差异值小于±0.03mm，否则进行维修，每年测试一次；4、热压真空度：700mmHg以上，热盘温度及压力：依附件之温度及压力设定；5、冷压系统压力设定：100～125㎏/C㎡（板面压力为85～105psi）,时间：50min，冷压的降温速率为5℃/min下，冷压后板面的实际温度设定为53℃以下压合程式一览表：阶段T（℃）（±5℃）t(min)(±0.1min)P(psi)(±3psi)t(psi)(±0.1min)1 150 13 100 132 150 12 300 123 195 25 400 254 195 65 400 655 185 5 300 56 180 3 150 37 170 2 50 2 Total 125 125阶段T（℃）（±5℃）t(min)(±0.1min)P(psi)(±3psi)t(psi)(±0.1min)1 150 13 100 152 150 12 300 133 195 25 400 274 195 65 400 605 185 5 300 56 180 3 150 37 170 2 50 2Total 125 125压合程式执行完毕；②超出5分钟外来电时，将压合板取出，把表面PP及铜箔撕掉，再做一次黑化制程，后续正常作业（注：1、黑化制程不能做微蚀处理；2、只能适用于无阻抗控制板子）压合扳子取出→PP及铜箔撕掉→黑化→后续正常作业2、在压合程式第二阶段时停电停机因此时PP的树脂开始融化流动，有大量气泡存在不能重工3、在压合程式第三阶段（高压段）时停电停机①在压合程式第三阶段（高压段上压1～50分钟）时停电停机，因此时PP的树脂开始融化流程，有大量气泡存在不能重工②在压合程式第三阶段（高压段上压50分钟以上）时停电停机，此时树脂已固化，保证足够固化时间即可来电后接着该压合程式执行，下压后须测TG值、热冲击爆实验、介质厚度测试，判定是否合格10、裁切→捞边→铣靶→钻靶→磨边①磨边作业流程：开机→送板→磨边（根据不同板厚调整刀具的位置每次更换刀具后应做一次对应位置检测，进给量每边磨掉0.5mm左右即可）→洗板（传输速度：5.5±0.5m/min，水洗压力：第一段1.0±0.5㎏/C㎡，第二段1.5±0.5㎏/C㎡，第三段1.0±0.5㎏/C㎡）→烘干→收板11、钻孔多层板作业流程：钻孔工具准备→程式输入→裁定位PIN→上料→钻孔作业→下机台检验→刷磨去毛头双面板作业流程：磨板边→上PIN→钻孔工具准备→程式输入→上料→钻孔作业→下PIN→下机台检验→刷磨去毛头注意事项：1、核对OP，所取钻头是否合乎OP上之尺寸；2、检查钻头条件：进刀速、转速、孔限数设定，这些参数根据钻针大小、材质来设定的；3、打PIN （PIN直径：0.123″，深度12.5mm）；4、铝垫板必须能涵盖所有的孔，以免断针；5、孔径15.7mil以下(﹤1.5mil）,钻孔片数双面板2片，4-10层板2片；孔径15.7mil以上（≧15.7mil），钻孔片数双面板3片，4-6层板3片，8-10层板2片；6、钻孔前要空跑孔数，确认无误；7、胶带距离板边小于0.8cm；8、冰水机温度：19±2℃；9、喷锡板使用手推磨机600﹟，化金板、化银板、OSP 板、金手指板使用800﹟～1000﹟；10、检查备针是否备错，测量大小；11、钻孔、刷磨完后，用X-RAY孔位检查机检查是否钻偏；12、温度：22～25℃，湿度：45～50％；13、检查铝片上的压痕，确认压力角是否水平重工流程：检查并输入钻孔程式→上料→找孔→下料→检查①因停电、停气、断针等造成的漏孔、孔未钻透的板子检查后按照重工流程重工②因用错针造成孔小的板须重工12、去胶渣与化学铜目的：钻孔中造成高温产生胶渣黏于内层铜箔上，此胶渣会造成内层OPEN，所以要去胶渣工作流程：上板→酸洗(压力：1.0±0.2㎏/C㎡，H2SO4：3～5％)→水洗（压力：1.7±0.3㎏/C㎡）→刷磨（刷痕：1.0±0.2cm，电流：2.8±0.5A）→水洗（压力：1.7±0.3㎏/C㎡）→高压水洗（38±2㎏/C㎡）→超音波水洗（温度：40±5℃，电流：2.5±0.2A）→水洗（压力：1.7±0.3㎏/C㎡）→烘干（温度：75±5℃）→收板注：传动速度：3.5±0.5m/min；刷磨完成后的板子，须于12小时内完成一铜电镀作业13、一铜线工作流程：上架（抽样方式检视板子是否有严重凹陷及刮伤）→膨胀剂（Normal FR-4 材料：温度67～73℃，强度：10～16％；HTG材料：温度72～80℃，强度：13～16％，NaOH浓度：0.75～1.1N）→高锰酸钾（Normal FR-4 材料：温度72～78℃；HTG材料：温度76～80℃，NaOH浓度：1.0～1.4N，KmnO4浓度：45～65g/L，Mn6+:须保持在25g/L以下）→预中和（H2SO4浓度：2～4％，H2O2浓度：1.0～2％）→中和（温度：42～46℃）→碱性清洁（温度：47～51℃，碱当量：0.012～0.018N）→微蚀（温度：25～30℃，H2O2浓度：2～5％，SPS浓度：40～70g/L，CU﹥25g/L更槽）→预侵（温度：28～32℃，比重：1.100～1.1600，CU：少于1500PPM）→活化（温度：42～46℃，强度：70～100％，氯化亚钾﹥3g/L，比重：1.140～1.1820，CU：少于2000PPM，铁：少于100PPM）→化学铜（温度：30～36℃，CU2+：1.7～2.3g/L，NaOH：9.0～13g/L，甲醛浓度：3～5g/L，EDTA浓度：25～30g/L）→酸侵（H2O2浓度：100～120ml/L）→镀铜（温度：20～30℃，电流密度：14±2ASF，CuSO4.5H2O浓度：60～80g/L，H2SO4浓度：100～120ml/L，HCL浓度：40～80PPM，EP1100B-2：0.7～3.0ml/L，EP1100C-2：2.8～17ml/L）→烘烤（温度控制：95±5℃，速度：4.5±0.5m/min）→下架注意事项：1、每班分析膨胀剂后在添加，每周更换滤芯，每生产84万平方尺换槽；2、高锰酸钾槽，电流控制在1500±50A，不生产时控制在1000±50A，每生产100万平方尺后换槽；3、中和槽每生产15万平方尺后换槽；4、碱性清洁槽每生产6.7万平方尺后换槽；5、预侵槽每生产30万平方尺换槽；6、活化槽每日槽液浓度分析后添加，滤芯2周换一次，每一年换槽一次或CU﹥2000PPM换槽；7、化学铜槽每天依分析后添加，控制在14 ～26 ，每天二次试验控制在8-10级；8、镀铜槽：阳极铜块每星期检视、添加一次一年更换一次，每周做一次Hull Cell试验，每周分析一次槽液，每次分析后添加。

PCB制程流程主要包括以下步骤：
裁板：将PCB基板裁剪成生产尺寸。

前处理：清洁PCB基板表面，去除表面污染物。

压膜：将干膜贴在PCB基板表层，为后续的图像转移做准备。

曝光：使用曝光设备利用紫外光对覆膜基板进行曝光，从而将基板的图像转移至干膜上。

DE：将进行曝光以后的基板经过显影、蚀刻、去膜，进而完成内层板的制作。

内检：检测及维修板子线路。

压合：将多个内层板压合成一张板子。

钻孔：按照客户要求利用钻孔机将板子钻出直径不同，大小不一的孔洞，使板子之间通孔以便后续加工插件，也可以帮助板子散热。

一次铜：为外层板已经钻好的孔镀铜，使板子各层线路导通。

外层：为方便后续工艺做出线路。

二次铜与蚀刻：二次镀铜，进行蚀刻。

以上步骤完成后，PCB制作流程基本完成。

一．双面板工艺流程：覆铜板（CCL）下料（Cut）→钻孔（Drilling）→沉铜（PTH）→全板镀铜（Panel Plating）→图形转移（Pattern）油墨或干膜→图形电镀（Pattern plating）→蚀刻（Etch）→半检IQC→丝印阻焊油墨和字符油墨（SS）或贴阻焊干膜→热风整平或喷锡（HAL）→外形（Pounching）→成检（FQC）→电测试E-TEST→包装（Packaging）二．多层板工艺流程：内层覆铜板（CCL）铜箔（Copper Foil）下料（Cut）→内层图形制作（Inner-layer Pattern）→内层蚀刻（Inner-layer Etch）→内层黑氧化（Black-oxide）→层压or压合制程→钻孔（Drilling）→沉铜（PTH）→全板镀铜（Panel Plating）→外层蚀刻（Outer-layer Etch）→半检IQC→丝印阻焊油墨和字符油墨（SS）或贴阻焊干膜→热风整平或喷锡（HAL）→外形（Pounching）→成检（FQC）→电测试E-TEST→包装（Packaging）=三．流程说明：①下料：从一定板厚和铜箔厚度的整张覆铜板大料上剪出便于加工的尺寸，重量减少大约10-15%;②钻孔：在板上按电脑钻孔程序钻出导电孔或插件孔；板重量大约减少5%；③沉铜：在钻出的孔内沉积一层薄薄的化学铜，厚度大约在0。

3-2um,重量增加较少，目的是在不导电的环氧玻璃布基材（或其他基材）通过化学方法沉上一层铜，便于后面电镀导通形成线路；④全板镀铜：主要是为加厚保护那层薄薄的化学铜以防其在空气中氧化，形成孔内无铜或破洞；⑤图形制作（图形转移）：包括内层图形制作，在板上贴上干膜或丝印上图形抗电镀油墨，经曝光，显影后，做出线路图形；重量减少较小。

⑥图形电镀：在已做好图形线路的板上进行线路加厚镀铜，使孔内和线路铜厚达到一定厚度，可以负载一定的电流；重量增加大约15%；⑦蚀刻：包括内层蚀刻，褪掉图形油墨或干膜，蚀刻掉多余的铜箔从而得到导电线路图形；⑧层压：把内层与半固化片，铜箔叠合一起经高温压制成多层板，4层板需要一张内层，两张铜箔；6层板需要两张内层，两张铜箔。

pcb制程工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!深入解析PCB制程工艺流程PCB，即印制电路板，是电子设备中的重要组成部分，负责连接和支撑各种电子元件。

PCB制程PCB制程，也称为印制板制造技术，是指在印刷电路板上制造电子硬件的过程。

在PCB制程中，原始设计的电路图被转化为一组生产文件，通过这些文件，制造商就可以在电路板上方便地放置电子元器件。

PCB制程的关键步骤包括设计、制图、制造以及组装。

制造纸板要求技术工人具备很高的技艺和经验，也要配备高质量的工具和设备。

以下是PCB制程的几个关键步骤：1. 设计和制图在PCB制程中，设计和制图是最关键的步骤。

这是因为在制图过程中可以确定电路板的尺寸，电路板上的元器件和元件之间的连接。

在此过程中应该注意集成电路与其他元件之间的尺寸的匹配和布局。

2. 挤压和光学描图在PCB制程中，挤压可以帮助制造商创建电路板，并确定它包括哪些层。

这个过程中用到了特殊的覆盖物和金属箔。

光学描图用于暴露并固定电路板上的图案。

在PCB制程中，光学描图涉及到图案设计、暴露、开发和显影等过程。

3. 冷焊冷焊是在电路板的表面上的元件连接之后进行的一个关键步骤。

在这个过程中，电路板上的金属引线会被放入一个高温的烤箱中，从而将它们与电路板上的其他元件连接起来。

在完成这个过程之后，冷焊的区域会被清洗以便于下一步的加工。

4. 穿孔穿孔是制造PCB过程中的一个非常重要的步骤。

其目的是将电路板的金属引线穿过孔洞，从而为电路板上的元件提供电子连接点。

穿孔时要特别注意孔洞的大小和位置以确保元件和引线的连接正确无误。

5. 表面贴装组装在PCB制程的最后一步，元器件会被安装在之前准备好的电路板上，然后进行焊接。

这个过程称为表面贴装组装。

在这个过程中，使用特殊的偏压机将封装好的元件放到电路板上，然后将它们与电路板连接。

PCB制程是对电子硬件制造至关重要的一环。

在现代制造业中，PCB制程处于电子产品的生命周期的很前面，也是关键的一个环节。

因此，对PCB制程的持续改进是非常重要的。

制造商必须时刻考虑如何最大程度地提高生产效率和产品质量，同时保持成本控制和工程技术创新。

PCB制程工艺简要介绍1. PCB（Printed Circuit Board）制程工艺简介PCB制程工艺是指将电路图设计转化成实际的电路板的过程。

在制程工艺中，通过一系列的步骤，包括设计、绘制、制造、组装和测试，将电路原型制造出来。

本文将从设计、制造和组装三个方面对PCB制程工艺进行简要介绍。

2.PCB设计PCB设计是将电路图转化为PCB板图的过程。

设计人员根据电路原理图进行布局和布线，在布局过程中，需要考虑电路元件的摆放位置、信号的传导路径、电子元器件之间的连接方式，以及电路板的尺寸等因素。

在布线过程中，需要考虑信号的走线方式、电路板的层数、电子元器件的引脚数等要素。

通过CAD软件辅助设计，生成PCB板图文件。

3.PCB制造a.基材选择：根据电路板的要求，选择合适的基材。

常用的基材有FR-4（玻璃纤维复合材料）、铝基板（采用铝作为散热材料）等。

b.压敏膜：在制造过程中，需要使用压敏膜来保护电路板。

压敏膜可以防止化学液体腐蚀、污染和物理损伤。

c.图形化：将PCB板图通过光绘技术转化为图像。

通过光敏感物质和紫外线曝光，将图形转移到覆盖在基材上的粘合剂上。

d.蚀刻：在制造中最关键的步骤之一、通过化学腐蚀的方法，将覆盖在基材上的铜层进行镀蚀，形成电路路径和金属引脚。

不需要的部分将被蚀刻掉。

e.成品分离：将制造好的电路板从基材上切割下来，形成独立的电路板。

4.PCB组装PCB组装是将元器件安装到印制线路板上的过程。

根据电路原理图和BOM表（元器件清单），选择合适的元器件，并通过自动贴片机将元器件焊接到PCB板上。

组装完成后，还需要进行一系列的测试和检查，以确保电路板的质量和可靠性。

总结：PCB制程工艺是将电路图设计转化为实际电路板的过程，涵盖了设计、制造和组装三个方面。

在设计中，通过布局和布线确定电路板的元件摆放和信号传导路径。

在制造中，通过选择合适的基材、图形化、蚀刻和成品分离等步骤，制造出电路板。
