VSPM虚拟串口软件使用帮助(Ver2.1)一、软件介绍软件介绍...............................................................................................................44 1、功能说明...........................................................................................................................4 2、VSPM 软件适用范围及应用条件...................................................................................5 3、VSPM 虚拟串口性能参数...............................................................................................5 4、 发送缓冲...........................................................................................................................5 二、安装VS VSPM PM 虚拟串口软件................................................66 1、 快速安装 (6)1. 执行VSPM.exe (6)2.选择工作模式...........................................................................................................6 3.选择虚拟串口建立方式...........................................................................................8 2、应用方式.........................................................................................................................10 三、设备探测器设备探测器......................................................................................................1111 1.选择<扫描添加设备>，就可以进入设备探测器.................................................11 2.使用设备探测器.....................................................................................................11 3.设备探测器工作方式.............................................................................................11 四、Client 模式..................................................................12 1、Client 模式虚拟串口工作特点......................................................................................12 2、添加一个虚拟串口.........................................................................................................12 五、Server 模式..................................................................14 2、Server 模式工作特点......................................................................................................14 3、添加一个虚拟串口.........................................................................................................14 4、Server 模式下服务器管理功能......................................................................................16 六、UDP 广播模式................................................................1717 1、UDP 广播模式工作特点................................................................................................17 2、添加一个虚拟串口.........................................................................................................17 七、同步虚拟串口与串口服务器端口参数........................1919 八、远程设备管理功能远程设备管理功能....................................................................................1919 1、先决条件.........................................................................................................................19 2、重启此设备和检查此设备连接.....................................................................................20 3、管理此设备.....................................................................................................................21 九、VSPM 参数设置..............................................................2222 1、基本参数.........................................................................................................................22 2、网络参数.........................................................................................................................23 3、工作参数.........................................................................................................................24 十、串口数据跟踪功能串口数据跟踪功能....................................................................................2626 1.选中一个串口，然后选择<跟踪此串口数据>，就可以跟踪此串口数据。
VSPManagementSoftware使用说明书VSP虚拟串口管理软件使用说明Date:2011/09/21Version1.2.0 目录一、使用准备 (4)二、软件安装 (5)三、软件界面 (9)四、设备管理 (10)1.搜索设备 (10)2.添加设备 (11)3.删除设备 (12)4.修改IP (13)5.配置界面 (14)6．Ping (14)五、虚拟串口管理 (15)1.新建 (15)2.修改 (17)3.删除 (17)4.查看 (17)5.删除全部 (18)六、监控管理 (18)1.监控设置 (18)2.启动和禁用监控 (19)3.清空监控信息 (20)4.统计收发数据 (20)5.停止和继续显示 (21)6.保存监控信息 (21)七、系统设置 (22)八、语言设置 (22)一、使用准备安装产品配套的虚拟串口管理软件到一台PC上，再将设备NP301（这里以NP301为例）接入网内。
根据您的使用需求相应的设置好您的设备。
（1）管理软件只支持Microsoft Windows2000,XP,2003,Vista,Server2008，Win7等32位操作系统。
（2）出厂IP地址默认为192.168.1.X网段，安装链接向导程序之前需关闭系统防火墙和暂时退出杀毒软件。
特别提醒：Windows XP系统，要先把其自带防火墙关闭！关闭XP系统自带防火墙：对于XP系统，关闭系统自带的防火墙方法如下：开始à控制面板à安全中心àwindows防火墙，进入windows防火墙中的常规界面，选择关闭，点“确定”。
（图1.1）此软件版号为：V1.2.7此软件只能配套串口服务器一起使用，且硬件版本号为如下图1.2所示才能正常工作。
（图1.2）二、软件安装安装程序，如图2.0，（图2.0）安装步骤：1、运行如图2.0的安装程序，屏幕出现安装向导，进入安装语言选择，界面如图2.1.1；（图2.1.1）选择好语言后，进入如图2.1.2的界面，开始安装。

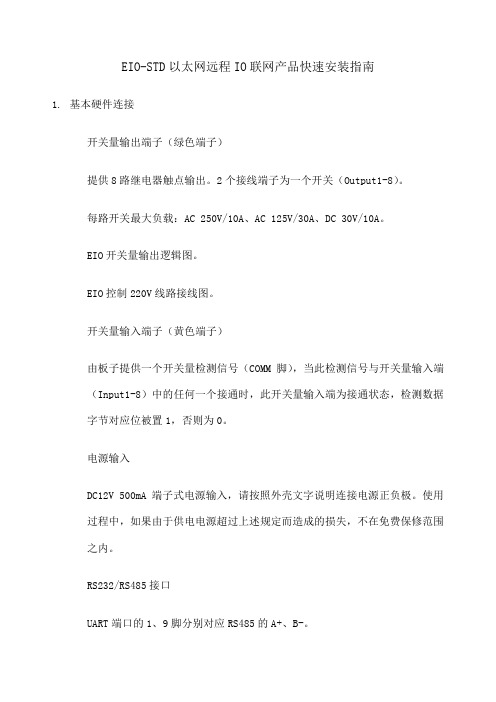

EIO-STD以太网远程IO联网产品快速安装指南1.基本硬件连接开关量输出端子（绿色端子）提供8路继电器触点输出。
2个接线端子为一个开关（Output1-8）。
每路开关最大负载：AC 250V/10A、AC 125V/30A、DC 30V/10A。
EIO开关量输出逻辑图。
EIO控制220V线路接线图。
开关量输入端子（黄色端子）由板子提供一个开关量检测信号（COMM脚），当此检测信号与开关量输入端（Input1-8）中的任何一个接通时，此开关量输入端为接通状态，检测数据字节对应位被置1，否则为0。
电源输入DC12V 500mA端子式电源输入，请按照外壳文字说明连接电源正负极。
使用过程中，如果由于供电电源超过上述规定而造成的损失，不在免费保修范围之内。
RS232/RS485接口UART端口的1、9脚分别对应RS485的A+、B-。
UART端口的2、3、5分别对应RS232的收、发、地，此RS232口默认为管理口。
控制通讯方式及协议<通过以太网&TCP/IP控制>：此模式为默认模式，通过TCP/IP Modbus TCP 通讯协议进行控制，设备监听在502端口，具体报文格式及内容，请查看光盘内的《EIO技术配置手册》，或使用光盘内的演示软件查看控制报文。
应用软件可以使用Socket规范与EIO建立用于控制通讯TCP/IP连接。
也可以VSPM软件，将EIO映射成本机的虚拟COM，应用软件采用串口编程方式与EIO进行控制通讯。
<通过RS485控制>：使用Modbus RTU通讯协议，具体报文格式及内容，请查看光盘内的《EIO技术配置手册》，或使用光盘内的演示软件查看控制报文。
<通过RS232控制(占用管理口)>：使用Modbus RTU通讯协议，具体报文格式及内容，请查看光盘内的《EIO技术配置手册》，或使用光盘内的演示软件查看控制报文。
启用此模式将占用UART的管理口。
XPORT Comm Port Redirector（串口重定向器）使用说明书(版本：1.0.1；修改时间：2005-09-22)(版本：1.2.1；修改时间：2007-07-07)(版本：1.2.2；修改时间：2008-07-10)目录1：概述 (1)2：安装 (2)3：使用 (2)3.1端口安装 (3)3.2 高级设置 (4)3.3 IP服务设置 (4)3.5 端口方式设置 (5)3.7 安静模式 (6)1：概述串口重定向器又称为虚拟串口驱动程序。
它的基本功能是将一个TCP网络连接虚拟成一个串口，用户可以象操作一个真实的串口一样来操作这个网络连接。
网络连接的建立是完全自动的，用户只要设置好串口以太网服务器系列设备及虚拟串口，并用网线将PC机和本设备连接起来即可，也可以采用交换机/HUB方式互连。
当用户打开虚拟串口时，它就会自动的与串口以太网服务器系列设备建立一个TCP网络连接，当用户关闭虚拟串口时，它又会自动断开这个连接，如果连接意外断掉，它会自动重连，这一切都是自动的，用户只要专心于操作虚拟串口就可以了。
总之，串口重定向器允许运行Windows的计算机使用串口以太网服务器系列串口以太网服务器，就像使用本地计算机自己的串口一样。
串口重定向器产生的虚拟串口可以支持TCP/IP和IPX协议。
配送的串口重向器有两个版本，版本2支持Windows95，Windows98，Windows Me，Windows 2000，支持64个虚拟串口。
对Windows XP的支持性不是很好。
希望用户选用合适的操作系统。
如果用户使用Windows XP操作系统，可安装版本3。
两个版本的用法相似，以下说明以版本3为例。
使用注意事项：尽量不要在同一个操作系统上，安装多个厂家的虚拟串口驱动；也不要同时安装几个版本的虚拟串口程序。
即：一台计算机，只安装一个版本的一个虚拟串口驱动程序。
以下是虚拟串口示意图：2：安装串口重定向器的版本2安装程序为red32bit2.exe，而red32bit_3.0.0.2.exe为版本3的安装包，安装过程很简单，一路next，continue，accept即可。
VSPM虚拟串口软件使用帮助虚拟串口软件使用帮助(Ver2.5)(Ver2.5)一、一、 软件介绍软件介绍1、 功能说明功能说明VSPM 虚拟串口软件可以将TCP/IP 连接、连接、UDP UDP 广播，映射成本机的虚拟COM 口，应用程序通过访问虚拟串口，就可以完成远程控制、数据传输等功能。
等功能。
VSPM 虚拟串口软件特点：虚拟串口软件特点： 多虚拟串口映射多虚拟串口映射 收/发多线程架构发多线程架构支持虚拟串口参数同步指令支持虚拟串口参数同步指令自动错误纠正、自动连接、自动重新试自动错误纠正、自动连接、自动重新试 实时虚拟串口数据传输监控实时虚拟串口数据传输监控 集成Telnet 管理器管理器 集成设备探测器集成设备探测器Server Server、、Client Client、、U DP 广播模式，广播模式，33种工作模式种工作模式 支持扩展DLL 插件，具备强大的扩展功能插件，具备强大的扩展功能 免费软件免费软件2、 VSPM 软件适用范围软件适用范围适用的嵌入式设备适用的嵌入式设备可以将任何使用TCP/IP 或UDP 广播方式传输数据的嵌入式设备虚拟成本机COM 口。
口。
这些设备包括串口服务器、无线DTU 或其他各类嵌入式以太网&TCP/IP 设备。
设备。
虚拟串口互联虚拟串口互联1台电脑用Server 模式和Client 模式运行2个VSPM 虚拟串口软件，可以实现虚拟串口互联。
可以实现虚拟串口互联。
软件调试及串口通讯模拟软件调试及串口通讯模拟利用各类扩展DLL 插件，可以使VSPM 模拟成一个串口设备，方便软件调试。
件调试。
3、 VSP VSPM M 虚拟串口性能参数虚拟串口性能参数项目项目配置配置端口速度端口速度 110110--115200bps 115200bps数据位数据位 5、6、7、8 停止位停止位 1、2校验位校验位 无、奇、偶、标记。
无、奇、偶、标记。
流控流控可设置流控，但VSPM 软件在转发时忽略此设置。
VxComm Driver/Utility 虚拟串行端口驱动/工具程序使用手册简体中文2015年4月版本: 1.4支持Serial/COM Port 接口的Kernel Driver支持PDS/DS/tDS/7188E/8000E 系列控制器支持Windows XP Embedded 系统支持Microsoft Windows 32/64-bit 操作系统内建COM/TCP 测试(收送)程序承诺郑重承诺: 凡泓格科技股份有限公司产品从购买后，开始享有一年保固，除人为使用不当的因素除外。
责任声明凡使用本系列产品除产品质量所造成的损害，泓格科技股份有限公司不承担任何的法律责任。
泓格科技股份有限公司有义务提供本系列产品详细使用资料，本使用手册所提及的产品规格或相关信息，泓格科技保留所有修订之权利，本使用手册所提及之产品规格或相关信息有任何修改或变更时，恕不另行通知，本产品不承担用户非法利用资料对第三方所造成侵害构成的法律责任，未事先经由泓格科技书面允许，不得以任何形式复制、修改、转载、传送或出版使用手册内容。
版权版权所有© 2015 泓格科技股份有限公司，保留所有权利。
商标文件中所涉及所有公司的商标，商标名称及产品名称分别属于该商标或名称的拥有者所持有。
联系我们如有任何问题欢迎联系我们，我们将会为您提供完善的咨询服务。
Email:******************;************************目录1.简介 (4)1.1何谓VxComm (4)1.2TCP Ports (5)1.3支持泓格产品 (6)1.4Windows操作系统支持 (7)2.安装VxComm驱动程序 (8)2.1取得VxComm 驱动安装程序 (8)2.2安装VxComm驱动程序 (9)2.3移除VxComm驱动程序 (12)3.VxComm Utility的环境 (14)3.1功能列表 (15)3.2主功能按钮面板 (17)3.2.1 Adding Servers 配置窗口 (18)3.3Configure Servers 按钮 (25)3.4Configure Port 按钮 (29)4.开始使用VxComm Utility (32)4.1搜寻您的设备服务器 (32)4.2配置正确的网络设定 (34)4.2.1单一设备服务器配置 (34)4.2.1多个设备服务器配置 (36)4.3配置正确的虚拟COM Port (40)4.4联机至网页服务器 (42)5.自我测试 (43)5.1回送测试 (43)5.1.1 在TCP/IP终端程序测试TCP Port (46)5.1.2在COM Port终端程序测试虚拟COM Port (48)5.2外接设备测试 (50)6.疑难解答 (54)6.1开启COM Port 失败 (54)6.2网络设定不能正常运作 (56)1.简介1.1何谓V x C o m m"VxComm" 为"Virtual Communications Ports"的缩写。
RS232串口服务器说明书（Ver3.0）一、产品说明 (3)1、串口服务器介绍 (3)2、型号说明 (4)1. RS232以太网串口服务器（商用级） (4)2. RS232以太网串口服务器（工业级） (5)器使用及配置 (6)串口服务器使用及配置一、串口服务1、接口布局（4口商用级） (6)2、接口布局（4口工业级） (7)3、快速安装 (8)1. 根据装箱单检查包装内容是否齐全 (8)2. 安装串口服务器 (8)3. 检查串口服务器运行状态 (10)4. 恢复出厂值 (10)5. 安装使用虚拟串口软件 (11)6. 工业级RS232串口服务器接线方法 (14)4、网络参数设置 (15)5、配置服务器 (16)6、扩展电源输出 (16)7、Server、Client、UDP广播工作模式说明 (17)8、注意事项 (18)9、免责声明 (18)务及技术支持 (19)保修服务及技术支持二、保修服1、免费保修 (19)2、免费保修服务方式 (19)3、不属于免费保修的情况 (20)4、软件升级及技术支持网址 (20)一、一、 产品说明产品说明串口服务器介绍1、串口服务器介绍RS232/RS485串口服务器采用高速低功耗处理器及16C554系列高速串口扩展芯片(4口或更高的串口服务器)，每设备至少可以提供4或2个独立RS232/RS485端口，每端口在硬件级具备16个字节的FIFO 收/发缓冲(使用16C554时)，可以确保高效、稳定的数据传输。
设备支持网络供电（PoE）模式，一根网线在传输网络数据的同时，也为串口服务器和其他设备提供电源，可以简化施工难度，避免供电方面可能出现的问题。
工业级产品采用光电隔离结构，并内置支持宽电压（85-250V）及交/直流两用的抗干扰电源系统，可以适应严酷的工业环境。
附带的VSPM虚拟串口软件支持虚拟串口与串口服务器串口参数自动同步，无需手设置串口服务器串口参数。
并具备强大的线路故障检测及自动恢复功能。
VSPM虚拟串口软件串口参数同步协议VSPM虚拟串口软件使用特定的串口同步命令向设备发出串口同步信息。
VSPM软件使用TCP/IP协议传输同步命令，在虚拟串口打开时或重新建立TCP/IP连接时发送此同步命令。
默认情况下，VSPM软件连接远程设备的6100端口，并发送该命令。
命令使用’;’来分割参数，以\r\n为命令结束标志，设备在检测到\r\n时就可以开始执行接收到的命令了，同步命令数据使用ANSI格式传输。
格式如为（对于串口设备）：用户标签;命令ID;端口号;波特率索引;校验位索引;数据位索引;停止位索引; \r\n参数说明用户标签用户自定义数据，设备应该原样返回此命令命令ID 对于设置远程串口参数为10端口号此端口号为远程设备串口对应的TCP/IP端口号。
远程设备应该使用此参数来确定要配置的串口，所以对于同一个设备该参数必须是唯一。
波特率索引校验位索引数据位索引停止位索引同步命令并不直接传输虚拟串口参数，而是根据配置文件(VSPM.INI)来传输参数数据索引。
\r\n 命令结束标志发送的波特率索引虚拟串口波特率0 96001 48002 192003 384004 576005 1152006 3007 12008 2400发送的数据位索引虚拟串口数据位0 81 72 63 5发送的校验位索引虚拟串口校验位0 0-无校验1 1-奇校验2 2-偶校验3 4-空格4 3-标记发送的停止位索引虚拟串口校验位0 0-1停止位1 2-2停止位例子1打开的虚拟串口参数（远程设备端口为6020）：115200bps，无校验，8数据位，1停止位VSPM发送命令为：0;10;6020;5;0;0;0;\r\nANSI数据（16进制不包括\r\n）：30 3B 31 30 3B 36 30 32 30 3B 35 3B 30 3B 30 3B 30例子2打开的虚拟串口参数（远程设备端口为6020）：9600bps，奇校验，8数据位，1停止位VSPM发送命令为：0;10;6020;0;1;0;0; \r\nANSI数据（16进制不包括\r\n）：30 3B 31 30 3B 36 30 32 30 3B 30 3B 31 3B 30 3B 30 3B 20。
