(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920348122.8(22)申请日 2019.03.19(73)专利权人 哈尔滨锅炉厂有限责任公司地址 150046 黑龙江省哈尔滨市香坊区三大动力路309号(72)发明人 于强　佟力　于景泽　(74)专利代理机构 哈尔滨市伟晨专利代理事务所(普通合伙) 23209代理人 曹徐婷(51)Int.Cl.C10J 3/46(2006.01)C10J 3/72(2006.01)F23B 40/00(2006.01)F23J 15/02(2006.01)F23L 15/00(2006.01)F26B 21/14(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种烟气干燥送粉的超细生物质与燃煤耦合发电系统(57)摘要一种烟气干燥送粉的超细生物质与燃煤耦合发电系统，属于生物质与燃煤耦合发电技术领域。

本实用新型为了解决生物质气化燃煤耦合发电技术存在气化装置结构复杂、运行控制难度大、投入成本高、焦油析出导致阀门堵塞等安全问题。

本实用新型包括生物质颗粒制备系统、生物质颗粒输送系统和生物质颗粒燃烧及烟气净化系统；生物质颗粒制备系统制备的超细生物质燃料经过生物质颗粒输送系统输送至燃煤锅炉内，燃煤锅炉的烟气一部分输送到生物质颗粒制备系统内用于输送和干燥超细生物质燃料，另一部分用于加热燃料燃烧所需空气，再经过烟气净化系统后排出。

本实用新型对增强企业经济效益和生存能力，具有重要意义。

权利要求书1页 说明书6页 附图1页CN 209652250 U 2019.11.19C N 209652250U权　利　要　求　书1/1页CN 209652250 U1.一种烟气干燥送粉的超细生物质与燃煤耦合发电系统，包括生物质颗粒制备系统、生物质颗粒输送系统和生物质颗粒燃烧及烟气净化系统；生物质颗粒制备系统用于将收集的生物质原料进行加工并存储；生物质颗粒输送系统将成型的超细生物质燃料输送至燃煤锅炉(19)内；生物质颗粒燃烧及烟气净化系统用于生物质颗粒的燃烧及净化燃烧后的烟气；其特征在于：生物质颗粒制备系统制备的超细生物质燃料经过生物质颗粒输送系统输送至燃煤锅炉(19)内，燃煤锅炉(19)的烟气一部分输送到生物质颗粒制备系统内用于输送和干燥超细生物质燃料，另一部分用于加热燃料燃烧所需空气，再经过烟气净化系统后排出；所述的生物质颗粒制备系统包括生物质破碎机(1)、皮带式输料机(2)、缓冲料仓(4)、螺旋输料机(5)、烟气干燥器(6)、超细生物质粉碎机(7)、旋转分离器(8)和超细生物质料仓(9)，皮带式输料机(2)的两端分别连接生物质破碎机(1)和缓冲料仓(4)，缓冲料仓(4)的下方设置有螺旋输料机(5)，螺旋输料机(5)连接缓冲料仓(4)和烟气干燥器(6)，烟气干燥器(6)连接超细生物质粉碎机(7)，超细生物质粉碎机(7)经过旋转分离器(8)与超细生物质料仓(9)连通，所述的生物质颗粒输送系统将超细生物质料仓(9)内储存的超细生物质燃料输送至燃煤锅炉(19)内；所述的生物质颗粒输送系统包括螺旋输粉机(10)和锥形粉斗(11)，螺旋输粉机(10)连通超细生物质料仓(9)和锥形粉斗(11)，螺旋输粉机(10)将成型的超细生物质燃料输送到锥形粉斗(11)内，锥形粉斗(11)经过输送管道(28)与燃煤锅炉(19)连通；所述的生物质颗粒燃烧及烟气净化系统包括燃烧器(18)、脱硝装置(21)、空预器(22)、送风机(23)、除尘器(24)、引风机(25)、脱硫装置(26)和烟囱(27)，燃煤锅炉(19)的尾部烟道排出的烟气经过脱硝装置(21)，所述的脱硝装置(21)与空预器(22)的热端入口连通，空预器(22)的冷端出口与除尘器(24)连通，空预器(22)的冷端入口连接有送风机(23)，空预器(22)的热端出口与燃煤锅炉(19)的燃烧器(18)内部连通，所述的除尘器(24)的出口端依次连接有引风机(25)、脱硫装置(26)和烟囱(27)。

专利名称：一种生活垃圾焚烧耦合燃煤发电的装置及其方法专利类型：发明专利
发明人：张向宇,张广才,陆续,王一坤,徐宏杰
申请号：CN202011213147.0
申请日：20201103
公开号：CN112432178A
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本发明一种生活垃圾焚烧耦合燃煤发电的装置及其方法，装置包括依次连接的气化反应器、燃料反应器和空气反应器，以及分别设置在气化反应器、燃料反应器和空气反应器上的第一分离器、第二分离器和第三分离器；空气反应器内设有若干载氧体，其固体出口经载氧体通道连接燃料反应器；第一分离器入口与气化反应器热解气出口连通，第一分离器气体出口与燃料反应器气体入口连通；第二分离器入口与燃料反应器出口连通，第二分离器气体出口连接电站锅炉烟道，第二分离器固体出口与空气反应器第一固体入口连通；第三反应器气体出口连通电站锅炉烟道，第三反应器入口与空气反应器气体出口连通，第三反应器固体出口与空气反应器侧壁第二固体入口连通。

申请人：西安热工研究院有限公司
地址：710048 陕西省西安市碑林区兴庆路136号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：陈翠兰
更多信息请下载全文后查看。

专利名称：一种垃圾气化装置
专利类型：发明专利
发明人：陈庆平,曹贵华,曹健,陈石玉申请号：CN201510539044.6
申请日：20150829
公开号：CN105154139A
公开日：
20151216
专利内容由知识产权出版社提供
摘要：本发明提供一种垃圾气化装置，它包括有压料杆套、卸压检修盖、水密封开关、清灰检修门，其中，气化装置主体为垂直安装的圆筒形，主体顶部设有炉盖，炉盖下方设有压料杆套，压料杆套内设有压料杆，压料杆下方设有内胆，内胆的外壁与主体内腔壁之间形成导气槽，导气槽一侧的主体上设有燃气管；燃气管上设有卸压检修盖和水密封开关，主体底部设有燃烧室，燃烧室中部一侧设有破渣管，燃烧室下部设有电子点火管，燃烧室底部设有配气板，配气板下方设有控灰室，控灰室底部设有配气储灰箱。

本方案可配套应用于垃圾气化发电系统，可解决气化过程中的连续性问题。

申请人：湖南普丝环保能源有限公司
地址：417000 湖南省娄底市娄星区吉泰邦臣B-1301
国籍：CN
代理机构：湖南省娄底市兴娄专利事务所
代理人：朱成实
更多信息请下载全文后查看。

专利名称：垃圾气化内燃发电装置专利类型：实用新型专利
发明人：张波
申请号：CN201721052016.2
申请日：20170822
公开号：CN207635350U
公开日：
20180720
专利内容由知识产权出版社提供
摘要：本实用新型公开了垃圾气化内燃发电装置，包括除尘柜，所述除尘柜顶部开有进风口，所述除尘柜底部开有出风口，所述除尘柜内两侧安装有支撑板，所述除尘柜一侧套接有过滤板，且过滤板在支撑板上，所述过滤板在除尘柜内的一侧固定连接有卡位板，且卡位板与除尘柜另一侧套接，所述除尘柜在与过滤板的套接口内侧铰接有闭合板，所述闭合板包括上闭合板和下闭合板，所述上闭合板和下闭合板内均固定连接有外套杆，所述外套杆内均套接有内杆，通过除尘器上多个过滤板的组合，可以多次净化气体，并且不用暂停设备，只需一个一个更换过滤板就能很好的一直净化，开口的卡合装置也能很好的放置气体流出。

申请人：张波
地址：250000 山东省济南市章丘市明水荷花路15号
国籍：CN
代理机构：重庆百润洪知识产权代理有限公司
代理人：程宇
更多信息请下载全文后查看。

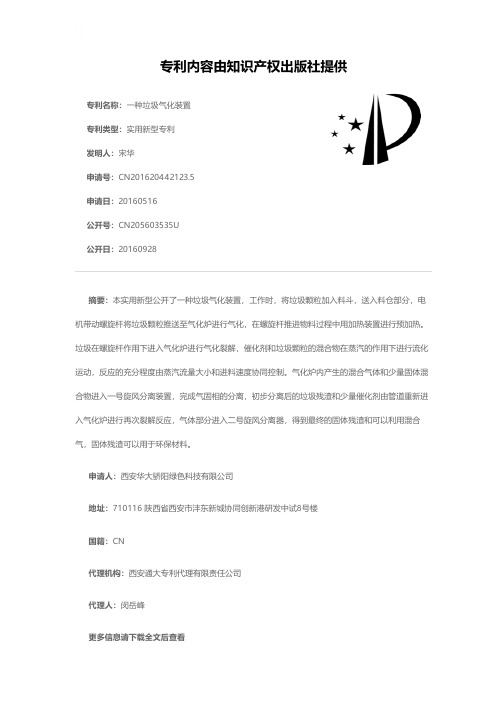

专利名称：一种垃圾气化装置专利类型：实用新型专利
发明人：宋华
申请号：CN201620442123.5申请日：20160516
公开号：CN205603535U
公开日：
20160928
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种垃圾气化装置，工作时，将垃圾颗粒加入料斗，送入料仓部分，电机带动螺旋杆将垃圾颗粒推送至气化炉进行气化，在螺旋杆推进物料过程中用加热装置进行预加热。

垃圾在螺旋杆作用下进入气化炉进行气化裂解，催化剂和垃圾颗粒的混合物在蒸汽的作用下进行流化运动，反应的充分程度由蒸汽流量大小和进料速度协同控制。

气化炉内产生的混合气体和少量固体混合物进入一号旋风分离装置，完成气固相的分离，初步分离后的垃圾残渣和少量催化剂由管道重新进入气化炉进行再次裂解反应，气体部分进入二号旋风分离器，得到最终的固体残渣和可以利用混合气，固体残渣可以用于环保材料。

申请人：西安华大骄阳绿色科技有限公司
地址：710116 陕西省西安市沣东新城协同创新港研发中试8号楼
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：闵岳峰
更多信息请下载全文后查看。

专利名称：一种节能型垃圾气化处理后燃烧发电设备专利类型：实用新型专利
发明人：林英雄,赵水木
申请号：CN201721425774.4
申请日：20171031
公开号：CN207350342U
公开日：
20180511
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种节能型垃圾气化处理后燃烧发电设备，包括上料电机、观察窗、灰尘收集箱和出料电机，所述垃圾贮料仓的内部顶端设置有垃圾上料管，所述垃圾上料管的顶端固定有上料电机。

本实用新型设置了上料电机和垃圾上料管，可以对垃圾进行自动传送，设置了出料电机和灰尘出料管，可以对灰尘进行自动收集，可以降低人工劳动强度，可以提高燃烧发电的效率，同时可以便于灰尘的收集，设置了旋风除尘器，可以对烟气进行初步过滤，设置了过滤排放塔，可以对排出的气体进行充分的吸附和过滤，防止气体污染环境，本设计安装方便，降低了使用成本，可以降低人工劳动强度，实现自动化传送，同时也提高了燃烧发电的效率。

申请人：福建省爱善环保科技有限公司
地址：350011 福建省福州市鼓楼区温泉街道六一北路528号华盛大厦十三层A单元
国籍：CN
代理机构：福州盈创知识产权代理事务所(普通合伙)
代理人：李明通
更多信息请下载全文后查看。

专利名称：一种可燃垃圾气化发电系统专利类型：发明专利
发明人：苏振江
申请号：CN201410850106.0
申请日：20141231
公开号：CN105885954A
公开日：
20160824
专利内容由知识产权出版社提供
摘要：本发明公开了一种可燃垃圾气化发电系统，包括上料系统、气化炉(3)、除尘系统、除焦系统和干燥系统；所述上料系统、气化炉(4)、除尘系统、除焦系统和干燥系统依次相连；所述除焦系统和干燥系统依次之间安装有水封阻火器(20)。

本发明利用垃圾厌氧裂解气化技术，把各种工业(生活中)可燃垃圾经过低温裂解气化转换为不含二噁英的可燃气体，将这些气体经过除尘除焦后，供给燃气发电机组进行发电，达到从低品位能源获取高品位能源，其衍生产品焦油可经过加工，提炼成高品质的柴油或化工产品，变废为宝，即保护环境，又节约能源，尤其攻克了垃圾处理的难题。

申请人：苏振江
地址：476000 河南省商丘市梁园区郭庄新村49号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种垃圾气化设备专利类型：发明专利
发明人：方亚弟
申请号：CN201711109913.7申请日：20171112
公开号：CN107892951A
公开日：
20180410
专利内容由知识产权出版社提供
摘要：本发明公开了一种垃圾气化设备，其结构包括汽化炉主体、支撑脚、连接口、物料口，支撑脚焊接连接于汽化炉主体下方，连接口通过带有螺纹的连接孔旋紧连接于汽化炉主体侧边上方，物料口与汽化炉主体呈一体成型结构，物料口连接于汽化炉主体上方顶部，连接口通过汽化炉主体设于物料口下方左侧，支撑脚通过汽化炉主体与连接口相连接，汽化炉主体设有压力检测装置、第一操作装置、警示铭牌、第二操作装置，第一操作装置通过螺母固定连接于汽化炉主体前侧表面上，本发明实现了该汽化炉在处理固定废弃物的同时，可以即时监测汽化炉内部压力值变化情况，有利于预防突发事故，避免爆炸或爆裂等事故发生，增强安全性。

申请人：方亚弟
地址：350001 福建省福州市鼓楼区鼓屏路九彩华庭6座502
国籍：CN
更多信息请下载全文后查看。

专利名称：一种垃圾裂解气化内燃机组发电装置专利类型：发明专利
发明人：黄红军,陈服服
申请号：CN201910247172.1
申请日：20190329
公开号：CN109826702A
公开日：
20190531
专利内容由知识产权出版社提供
摘要：本发明涉及垃圾发电技术领域，且公开了一种垃圾裂解气化内燃机组发电装置，包括固体燃烧发电装置和气体燃烧发电装置，所述气体燃烧发电装置位于固体燃烧发电装置的上方，所述固体燃烧发电装置包括进料室。

该垃圾裂解气化内燃机组发电装置，固体垃圾由进料斜槽进入进料漏斗的内部，液压机通过液压杆带动进料漏斗向第一燃烧室的内部移动，固体垃圾由进料漏斗的出口均匀散落在第一燃烧室的底部，启动燃烧装置和电机，电机通过转动轴带动搅刀转动，对固体垃圾进行翻转搅拌操作，使固体垃圾热解产生可燃混合烟气进入第二燃烧室内部，热解产生的产物在炉中继续进行充分燃烧，燃烧产生的热能由第一开口进入内燃机组，使之驱动发电。

申请人：上海宝达环境科技有限公司
地址：200941 上海市宝山区蕴川路5475号4幢部分5839室
国籍：CN
