高层建筑结构设计-第二章结构体系
- 格式:ppt
- 大小:19.30 MB
- 文档页数:139
《高层建筑结构设计》课程大纲课程代码CV410课程名称中文名:高层建筑结构设计英文名:Structural Design of High-rise Buildings课程类别专业课修读类别选修学分 2 学时32 开课学期第7学期开课单位船舶海洋与建筑工程学院土木工程系适用专业土木工程专业先修课程结构力学、建筑结构抗震、混凝土结构基本原理、钢结构基本原理、土力学与基础工程教材及主要参考书1.钱稼如,高层建筑结构设计(第2版),中国建筑工业出版社,20122.包世华,高层建筑结构设计(第2版),清华大学出版社,20133.陈忠范,高层建筑结构设计,东南大学出版社,2016一课程简介高层建筑是当前建筑发展的一个主要方向。
本课程讲解高层结构的体系、荷载、受力特点,讲授高层结构经典计算理论,介绍现代基于电算的设计方法,介绍相关规范的内容。
本课程运用已经学习的结构力学、结构抗震、混凝土结构、钢结构等专业基础知识,面向解决实际工程问题,是一门综合性课程,是专业基础知识和实际工程应用之间的纽带。
通过本课程的学习,全面了解高层结构的基本知识,初步掌握高层结构的设计方法,学习利用专业知识解决工程问题,为学生毕业后从事结构设计工作奠定基础。
二本课程所支撑的毕业要求本课程支撑的毕业要求及比重如下:序号毕业要求指标点毕业要求指标点具体内容支撑比重1 毕业要求3.1 具有完成土木工程结构构件、节点和单体的设计能力。
90%2 毕业要求7.1 能够广泛了解土木工程建设与环境保护和社会可持续发展的关系。
10%1. 本课程内容与毕业要求指标点的对应关系教学内容毕业要求指标点理论教学第一章高层结构体系及荷载毕业要求3.1、7.1 第二章框架结构内力和位移计算毕业要求3.1第三章剪力墙结构内力与位移计算毕业要求3.1第四章框架-剪力墙结构内力和位移毕业要求3.1计算第五章筒体结构的内力和位移计算毕业要求3.1第六章高层结构电算毕业要求3.1第七章高层结构的构件设计和构造毕业要求3.1、7.12. 毕业要求指标点在本课程中的实现路径本课程通过设立若干课程目标来实现对毕业要求指标点的支撑。
第二章框架结构体系第二章框架结构体系2-1框架结构的特点和优点2-2框架的类型2-3框架的布置、柱网尺寸、及构件截面尺寸2-4框架结构的运用与建筑艺术技巧的配合2-5框架结构的受力特点与适用层数和高宽比2-6一种类似的框架结构2.1 框架结构体系的特点和优点1 框架结构体系的概念框架结构:混合结构强度低,楼层较高时用料多、自重大,建筑有效面积随着楼层增加大大减少。

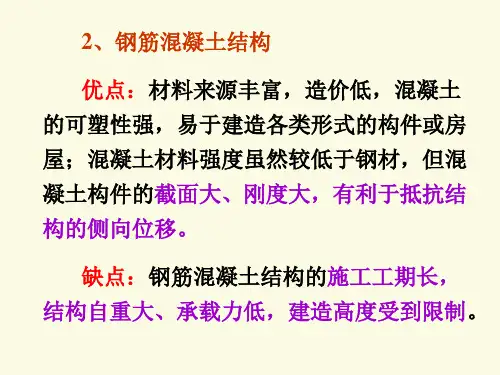

本章讲述的框架结构主要是指钢筋混凝土框架结构,较之砖砌体结构,钢筋混凝土框架结构自重小、强度高,可以用于更多楼层的承重结构体系一般用于不多于15层(不超过50米高度)的多层和高层房屋。
2.1 框架结构体系的特点和优点1.钢筋混凝土框架的梁柱节点多为刚节点,建筑物整体性好2.因为刚节点的存在,梁跨中弯矩降低,从而可以跨越更大的跨度,空间布置更为灵活3.在建筑上能够提供较大的空间,平面布置灵活,适用性强4.抗侧刚度小、水平位移大,结构柔度较大1.按框架构件组成划分(1)梁板式结构(多层和高层)(2)无梁式结构(仓库、冷藏库)2.按框架的施工方法划分(1)现浇整体式框架:工地现浇优点:结构整体性及抗震性能好,节省钢材;缺点:现场工作量大,模板消耗多,施工周期较长。
(2)装配式框架优点:构件可以在工厂预制,质量容易保证,施工现场的工作量较少,比现浇框架节省模板并能缩短工期;缺点:增加了框架的节点连接,用钢量大整体性较差。
(3)装配整体式框架其梁板柱可以在工厂预制,在施工现场将构件吊装就位,再用现浇混凝土将框架连接成整体,因而这种框架兼备了前两种框架的优点。
(4)半现浇框架梁、柱为现浇,板为预制,成本低,但整体性和抗震性差,应用较少装配式混凝土框架预制长柱预制主梁预制槽形板预制卡板装配整体式混凝土框架预制短柱迭合梁装配整体式混凝土框架预制长柱3.按承重结构划分(1)全框架(2)内框架:降低房屋造价缺点:钢筋混凝土和砖墙刚度不协调,房屋整体性和总体刚度差,抗震性能差4.装配(整体)式框架的构件划分•(1)短柱单梁式:制作、运输、安装方便,但接头多,施工复杂•(2)长柱单梁式:减少柱子接头,增加了结构的整体性;但柱子长,运输困难,吊装内力大,长度不宜超过16米•(3)组合单元式:接头少,增加了结构的整体性;构件制作复杂,运输困难,起重吨位大2-2框架的类型5.装配(整体)式框架的接头型式1.梁与柱的接头•暗牛腿刚接方式•明牛腿刚接方式2.柱与柱的接头方式--焊接连接3.梁与板的接头方式--迭合梁式根据承重框架布置方向的不同,分为以下三种布置方案:1、主要承重框架横向布置横向的梁为主梁,纵向的梁为连系梁。
高层建筑结构设计教案A简化第一章:高层建筑结构概述1.1 教学目标了解高层建筑结构的定义和发展历程。
掌握高层建筑结构的分类及其特点。
理解高层建筑结构设计的基本原则。
1.2 教学内容高层建筑结构的定义和发展历程。
高层建筑结构的分类及其特点。
高层建筑结构设计的基本原则。
1.3 教学方法采用讲授法,介绍高层建筑结构的定义和发展历程。
采用案例分析法,分析高层建筑结构的分类及其特点。
采用讨论法,探讨高层建筑结构设计的基本原则。
第二章:高层建筑结构设计规范2.1 教学目标熟悉我国高层建筑结构设计规范的主要内容。
掌握高层建筑结构设计规范的应用方法。
了解高层建筑结构设计规范的发展趋势。
2.2 教学内容我国高层建筑结构设计规范的主要内容。
高层建筑结构设计规范的应用方法。
2.3 教学方法采用讲授法,介绍我国高层建筑结构设计规范的主要内容。
采用案例分析法,讲解高层建筑结构设计规范的应用方法。
采用讨论法,探讨高层建筑结构设计规范的发展趋势。
第三章:高层建筑结构体系3.1 教学目标了解高层建筑结构体系的分类及其特点。
掌握高层建筑结构体系的设计方法。
理解高层建筑结构体系的经济性和安全性。
3.2 教学内容高层建筑结构体系的分类及其特点。
高层建筑结构体系的设计方法。
高层建筑结构体系的经济性和安全性。
3.3 教学方法采用讲授法,介绍高层建筑结构体系的分类及其特点。
采用案例分析法,分析高层建筑结构体系的设计方法。
采用讨论法,探讨高层建筑结构体系的经济性和安全性。
第四章:高层建筑结构材料4.1 教学目标熟悉高层建筑结构常用材料的特性和应用。
掌握高层建筑结构材料的选择方法。
4.2 教学内容高层建筑结构常用材料的特性和应用。
高层建筑结构材料的选择方法。
高层建筑结构材料的发展趋势。
4.3 教学方法采用讲授法,介绍高层建筑结构常用材料的特性和应用。
采用案例分析法,讲解高层建筑结构材料的选择方法。
采用讨论法,探讨高层建筑结构材料的发展趋势。
第五章:高层建筑结构分析方法5.1 教学目标掌握高层建筑结构分析的基本方法。
