(完整版)UML-银行管理系统

UML-银行管理系统UML-银行管理系统1·引言本文档描述了一个银行管理系统的UML模型，旨在提供一个全面的系统分析和设计文档，帮助开发团队了解系统需求和设计细节，并为开发过程提供指导和参考。

2·需求分析2·1 系统概述银行管理系统是一个用于管理银行业务流程的软件系统。

主要功能包括客户管理、账户管理、资金管理、交易管理等。

2·2 功能需求2·2·1 客户管理●新增客户：系统管理员可以添加新客户的个人信息，包括姓名、等。

●查询客户：系统用户可以根据客户姓名、联系号等信息查询客户信息。

●修改客户：系统管理员可以修改客户的个人信息。

●删除客户：系统管理员可以删除客户的个人信息。

2·2·2 账户管理●新增账户：系统管理员可以为客户创建银行账户，包括储蓄账户、信用卡账户等。

●查询账户：系统用户可以根据客户姓名、账户类型等信息查询账户信息。

●修改账户：系统管理员可以修改账户的基本信息和状态。

●删除账户：系统管理员可以删除账户。

2·2·3 资金管理●存款：客户可以向自己的账户存款。

●取款：客户可以从自己的账户取款。

●转账：客户可以在自己的账户和其他账户之间进行资金转账。

●查询余额：客户可以查询自己账户的余额。

2·2·4 交易管理●查询交易记录：系统用户可以根据账户、交易类型、时间范围等条件查询交易记录。

●导出交易记录：系统用户可以将交易记录导出为Excel或CSV文件。

3·概念模型3·1 类图在银行管理系统中，我们可以定义如下类：Customer(客户)，Account(账户)，Transaction(交易)等。

3·2 用例图银行管理系统的主要用例有：新增客户、查询客户、新增账户、查询账户、存款、取款、转账等。

3·3 状态图账户可以有不同的状态，如正常、冻结、注销等。

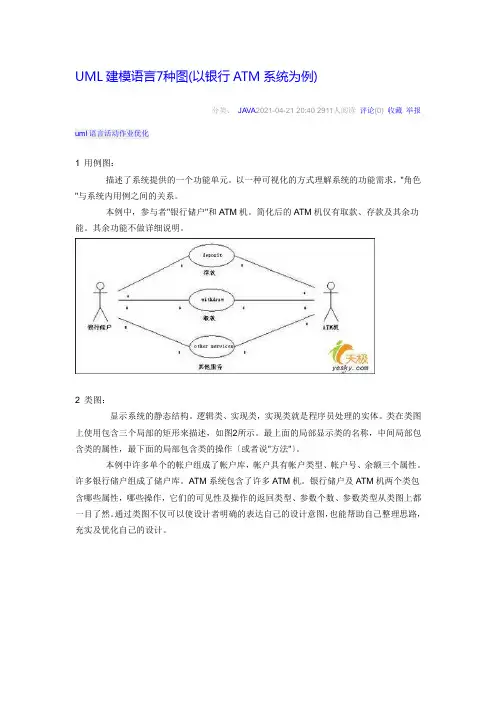

UML建模语言7种图(以银行ATM系统为例)分类：JAVA2010-04-21 20:40 2911人阅读评论(0) 收藏举报uml语言活动作业优化1 用例图：描述了系统提供的一个功能单元。

以一种可视化的方式理解系统的功能需求，"角色"与系统内用例之间的关系。

本例中，参与者"银行储户"和ATM机。

简化后的ATM机仅有取款、存款及其余功能。

其余功能不做详细说明。

2 类图：显示系统的静态结构。

逻辑类、实现类，实现类就是程序员处理的实体。

类在类图上使用包含三个部分的矩形来描述，如图2所示。

最上面的部分显示类的名称，中间部分包含类的属性，最下面的部分包含类的操作（或者说"方法"）。

本例中许多单个的帐户组成了帐户库，帐户具有帐户类型、帐户号、余额三个属性。

许多银行储户组成了储户库。

ATM系统包含了许多ATM机。

银行储户及ATM机两个类包含哪些属性，哪些操作，它们的可见性及操作的返回类型、参数个数、参数类型从类图上都一目了然。

通过类图不仅可以使设计者明确的表达自己的设计意图，也能帮助自己整理思路，充实及优化自己的设计。

3 序列图：显示具体用例（或者是用例的一部分）的详细流程。

它几乎是自描述的，并且显示了流程中中不同对象之间的调用关系，同时还可以很详细地显示对不同对象的不同调用。

序列图有两个维度：垂直维度以发生的时间顺序显示消息/调用的序列；水平维度显示消息被发送到的对象实例。

本例以时间为顺序描述了顾客在ATM机上取款时信息的流动情况，顺序图着重于对象间消息传递的时间顺序。

4 状态图：表示某个类所处的不同状态和该类的状态转换信息。

包括5个基本元素：初始起点，它使用实心圆来绘制；状态之间的转换，它使用具有开箭头的线段来绘制；状态，它使用圆角矩形来绘制；判断点，它使用空心圆来绘制；以及一个或者多个终止点，它们使用内部包含实心圆的圆来绘制。

本例描述了顾客在ATM机上进行操作会经历的几种状态，及各种状态之间转换的条件。

面向对象分析与设计（UML）综合实验报告书题目：银行管理系统第1章需求分析............................................................................. 错误!未定义书签。

1.1 客户子系统的需求分析 (4)1.2 银行管理员系统的需求分析 (4)第2章系统用例模型 (8)2.1 管理员的用例模型 (8)2.2 客户的用例模型 (12)第3章系统静态模型 (16)3.1 系统中的类 (16)3.2 系统中类与类的关系 (17)第4章系统动态模型 (19)4.1银行管理员创建账户 (19)4.2银行管理员修改账户 (20)4.3银行管理员删除账户 (22)4.4 客户取款 (24)4.5 客户存款 (25)4.5 客户转账 (25)4.6 银行管理系统中的状态图................................................................ 错误!未定义书签。

4.7 银行管理系统中的活动图................................................................ 错误!未定义书签。

第5章系统部署模型 (33)5.1 银行管理系统的构件图 (33)5.2客户操作构件图 (34)5.3 银行管理员构件图 (34)5.5 银行管理系统部署图 (33)第6章总结与展望 (36)6.1 总结 (36)6.2 展望 (36)参考文献............................................................................................ 错误!未定义书签。

随着社会的不断发展，计算机越来越普及。

我们正处在一个信息时代，计算机无处不在，它进入各行各业，改变着人们的生活。

UML建模--银行管理系统（范文）第一篇：UML建模--银行管理系统（范文）银行管理系统的UML建模课程设计报告专业：学号：姓名：任课教师：一、系统概述银行是与人们生活密切相关的一个机构，银行可以提供存款、取款、转账等业务。

在银行设立账户的人或机构被称为银行的客户（customer）。

一个客户可以在银行开设多个账户（account），客户可以存钱到账户中，也可以从自己的账户中取钱，还可以将存款从一个账户转到另一个账户。

另外，客户可以随时查询自己的账户情况，以及查询以前所进行的存款、取款等交易记录。

客户还有权利要求关闭自己的账户。

实际生活中的银行功能其实还要复杂得多，但为了简化系统，本次设计只考虑银行的基本功能。

简化版的银行信息系统至少应具有如下功能：1.一个银行可以有多个账户；2.一个银行可以有多个客户；3.一个客户可以持有多个账户；4.一个账户可以有多个持有者；5.银行可以为客户开设账户；6.银行可以为客户注销账户；7.客户可以从自己账户中取钱；8.客户可以向自己账户中存钱；9.客户可以在同一银行的不同账户之间转账；10.客户可以在不同银行的不同账户之间转账；请完成登录、存款、取款、转账和查询几个模块的设计。

二、需求分析银行系统是与生活紧密相关的一个机构，银行提供了存款、取款、转账等业务。

在银行设立账户的人或机构通常被称为银行的储户。

一个储户可以在银行开多个账户，储户可以存钱到账户中，也可以从自己的账户中取现，还可以将存款从一个账户转到另一个账户。

储户还可以随时查询自己账户的情况，并查询以前所进行的存款、取款等交易记录。

后台管理员可以对客户的账户进行注销、删除、查询等管理，还有就是银行利息、汇率、手续费之类参数的设置，以及财务管理以及财务分析。

软件分别有开户，查询存取款，转账等功能。

各个模块各有不同的功能，但都能完成查询和存取功能。

各模块的数据都存放在数据库中。

数据的调用和连接都有程序来完成。

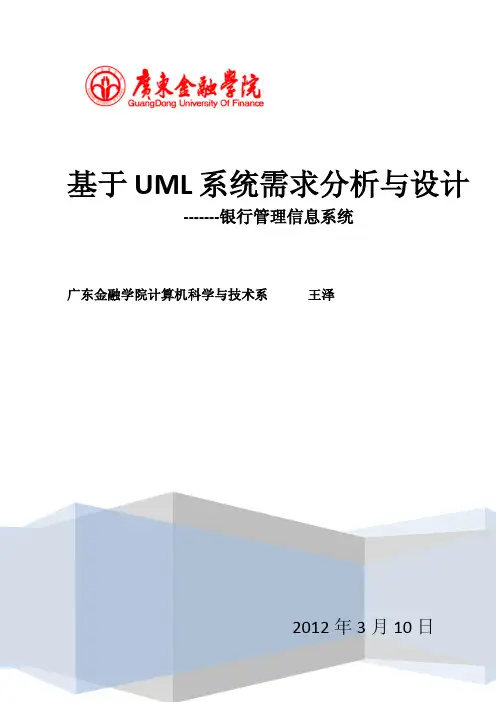

基于UML系统需求分析与设计-------银行管理信息系统广东金融学院计算机科学与技术系王泽2012年3月10日目录1、银行管理信息系统a)项目概述b)需求分析c)概要设计d)详细设计与实现(略)2、介绍Rose模型的视图银行管理信息系统一、项目概述本课题所引用的银行系统一共分为储蓄业务、贷款业务、外汇业务、网上银行、信用卡业务和系统管理六个子系统。

1.储蓄业务银行开展人民币与外币的储蓄业务，各币种储蓄的本金和利息均以相应的币种来支付，可办理的外币有美元、港币、日元和欧元。

所有储蓄业务通过一卡通进行操作，不再使用传统的存折和存单。

一卡通是一张多币种、多储种的银行借记卡，储蓄种类分为活期和整存整取定期储蓄两种。

利用一卡通，银行客户可以进行存款、取款和转帐等储蓄操作。

2.贷款业务贷款按照期限分为短期、中期与长期贷款，短期贷款是指期限在1年以内的贷款，中期贷款是指期限在1年至3年之间的贷款，长期贷款是指期限超过3年的贷款。

贷款的种类目前有个人助学贷款和个人住房贷款：(a)个人助学贷款：须提供2位担保人，无须质押物，贷款额度不超过人民币10万元。

贷款期限为1至8年，可申请展期一次，但合计不得超过8年。

系统将在合同生效日发放第1笔贷款到指定一卡通帐户中，以后每满1年发放一次，每次发放金额=贷款总额/贷款期限。

(b)个人住房贷款：以所购房屋为质押物，贷款额度不超过所购住房售价的80%。

贷款的期限为1到20年，可申请展期一次，但合计不得超过20年。

在审批通过之后，贷款将一次性发放到一卡通帐户中。

不能按期归还贷款的，借款人应当在贷款到期日之前，向银行申请贷款展期。

短期贷款展期以日为单位，累计不得超过原贷款期限，长期贷款展期期限累计不超过3年。

3.外汇业务银行个人外汇买卖业务采用实盘交易方式，也就是客户必须持有足额的需要卖出的货币，才能按照实时汇率买入想买的货币。

目前客户可以进行美元、港元、欧元、日元等货币的实时交易。

UML建模语言7种图(以银行ATM系统为例)分类：JAVA2021-04-21 20:40 2911人阅读评论(0) 收藏举报uml语言活动作业优化1 用例图：描述了系统提供的一个功能单元。

以一种可视化的方式理解系统的功能需求，"角色"与系统内用例之间的关系。

本例中，参与者"银行储户"和ATM机。

简化后的ATM机仅有取款、存款及其余功能。

其余功能不做详细说明。

2 类图：显示系统的静态结构。

逻辑类、实现类，实现类就是程序员处理的实体。

类在类图上使用包含三个局部的矩形来描述，如图2所示。

最上面的局部显示类的名称，中间局部包含类的属性，最下面的局部包含类的操作〔或者说"方法"〕。

本例中许多单个的帐户组成了帐户库，帐户具有帐户类型、帐户号、余额三个属性。

许多银行储户组成了储户库。

ATM系统包含了许多ATM机。

银行储户及ATM机两个类包含哪些属性，哪些操作，它们的可见性及操作的返回类型、参数个数、参数类型从类图上都一目了然。

通过类图不仅可以使设计者明确的表达自己的设计意图，也能帮助自己整理思路，充实及优化自己的设计。

3 序列图：显示具体用例〔或者是用例的一局部〕的详细流程。

它几乎是自描述的，并且显示了流程中中不同对象之间的调用关系，同时还可以很详细地显示对不同对象的不同调用。

序列图有两个维度：垂直维度以发生的时间顺序显示消息/调用的序列；水平维度显示消息被发送到的对象实例。

本例以时间为顺序描述了顾客在ATM机上取款时信息的流动情况，顺序图着重于对象间消息传递的时间顺序。

4 状态图：表示某个类所处的不同状态和该类的状态转换信息。

包括5个根本元素：初始起点，它使用实心圆来绘制；状态之间的转换，它使用具有开箭头的线段来绘制；状态，它使用圆角矩形来绘制；判断点，它使用空心圆来绘制；以及一个或者多个终止点，它们使用内部包含实心圆的圆来绘制。

本例描述了顾客在ATM机上进行操作会经历的几种状态，及各种状态之间转换的条件。
