简述数字电路在计算机中的应用
数字电路是一种用于处理数字信号的电子电路，它在计算机中扮演着重要的角色。
以下是数字电路在计算机中的一些主要应用：
1. 处理器：计算机的中央处理器（CPU）是数字电路的核心。
CPU 包含了大量的逻辑门、寄存器和算术逻辑单元（ALU），用于执行指令和进行数据处理。
数字电路的高速性能和精确控制使得 CPU 能够快速地执行计算和逻辑操作。
2. 内存：计算机中的内存使用数字电路来存储数据和程序。
内存芯片由许多存储单元组成，每个单元可以存储一个二进制数。
数字电路用于控制内存的读写操作，以及在内存中进行数据的存储和检索。
3. 输入/输出设备：计算机的输入设备（如键盘、鼠标）和输出设备（如显示器、打印机）也使用数字电路。
数字电路用于将输入的模拟信号转换为数字信号，以及将数字信号转换为模拟信号输出。
4. 数据通信：计算机通过网络进行数据通信时，数字电路用于处理和传输数字信号。
网络接口卡（NIC）、路由器和交换机等设备都包含数字电路，用于实现数据的发送、接收和转发。
5. 时钟和定时器：计算机中的时钟和定时器电路使用数字电路来产生精确的时间信号。
这些电路用于控制系统的时序、定时操作和中断处理。
总之，数字电路在计算机中应用广泛，它是计算机能够处理和存储数字信息的基础。
数字电路的高速、精确和可靠性能使得计算机在各个领域都发挥着重要的作用。
数字信号处理电路的基本原理与应用数字信号处理（Digital Signal Processing，简称DSP）是一门涉及数字信号的获取、处理和分析的学科。
它包括了信号处理领域中的一系列技术与方法，如采样、量化、编码、滤波、时频分析、相关等。
数字信号处理电路是实现这些技术与方法的关键。
数字信号处理电路的基本原理是将模拟信号转化为数字信号，并对其进行处理。
模拟信号是连续时间的信号，而数字信号是离散时间的信号。
这种转化需要使用模数转换器（Analog-to-Digital Converter，简称ADC）来进行采样和量化。
采样是指按照一定的时间间隔对信号进行取样，而量化是将取样结果离散化为有限个不同的幅值。
通过ADC，模拟信号可以转化为数字信号，进而可以在数字环境中进行处理。
数字信号处理电路主要包括了数字滤波器、谱分析器、时域分析器等模块。
其中，数字滤波器是最常见的模块之一，用于对数字信号进行滤波处理。
滤波器可以通过去除不需要的频率成分或者增强所需的频率成分来实现信号的处理。
常见的数字滤波器有低通滤波器、高通滤波器、带通滤波器等。
通过适当选择滤波器的参数，可以实现对信号的去噪、降低干扰等目的。
谱分析器是用于对信号进行频谱分析的模块，用于研究信号频域特性。
它可以将信号从时域转化为频域，并显示信号的功率谱密度。
谱分析器在通信系统、音频处理、图像处理等领域应用广泛。
通过对信号的频域特性进行分析，可以了解信号的频率分布情况，以便进行相应的处理和改进。
时域分析器是用于对信号进行时域分析的模块，用于研究信号的时间特性。
它可以显示信号的幅度随时间的变化情况，从而了解信号的时域特性。
时域分析器在振动分析、通信系统、音频处理等领域有着重要的应用。
通过对信号的时域特性进行分析，可以了解信号的时序关系，检测信号的波形变化等信息。
除了数字滤波器、谱分析器、时域分析器等模块外，数字信号处理电路还包括了信号源、数字信号编解码器等组成部分。

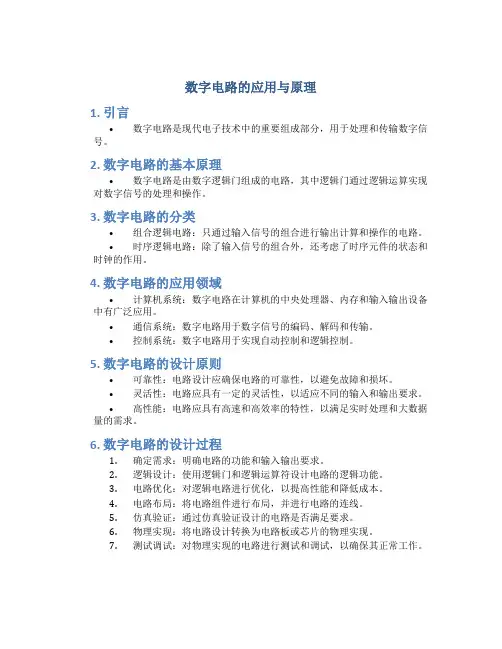

数字电路的应用与原理1. 引言•数字电路是现代电子技术中的重要组成部分，用于处理和传输数字信号。
2. 数字电路的基本原理•数字电路是由数字逻辑门组成的电路，其中逻辑门通过逻辑运算实现对数字信号的处理和操作。
3. 数字电路的分类•组合逻辑电路：只通过输入信号的组合进行输出计算和操作的电路。
•时序逻辑电路：除了输入信号的组合外，还考虑了时序元件的状态和时钟的作用。
4. 数字电路的应用领域•计算机系统：数字电路在计算机的中央处理器、内存和输入输出设备中有广泛应用。
•通信系统：数字电路用于数字信号的编码、解码和传输。
•控制系统：数字电路用于实现自动控制和逻辑控制。
5. 数字电路的设计原则•可靠性：电路设计应确保电路的可靠性，以避免故障和损坏。
•灵活性：电路应具有一定的灵活性，以适应不同的输入和输出要求。
•高性能：电路应具有高速和高效率的特性，以满足实时处理和大数据量的需求。
6. 数字电路的设计过程1.确定需求：明确电路的功能和输入输出要求。
2.逻辑设计：使用逻辑门和逻辑运算符设计电路的逻辑功能。
3.电路优化：对逻辑电路进行优化，以提高性能和降低成本。
4.电路布局：将电路组件进行布局，并进行电路的连线。
5.仿真验证：通过仿真验证设计的电路是否满足要求。
6.物理实现：将电路设计转换为电路板或芯片的物理实现。
7.测试调试：对物理实现的电路进行测试和调试，以确保其正常工作。
7. 数字电路的发展趋势•集成化：数字电路的集成度越来越高，以满足小型化和高性能的需求。
•高速化：数字电路的工作频率不断提高，以实现更快的数据处理和传输速度。
•低功耗：数字电路的功耗不断降低，以减少能源消耗和热量产生。
8. 结论•数字电路在现代电子技术中扮演着重要角色，广泛应用于计算机系统、通信系统和控制系统等领域。
•了解数字电路的基本原理、应用和设计过程，对于电子工程师和电子科技爱好者具有重要意义。
计数器在数字电路中的应用
计数器是数字电路中的一种基本组件，广泛应用于各种数字系统中，如计算机、计时器、频率计等。
其作用是在电路中产生一定的时序信号，以计数器为基础的数字逻辑电路可以完成很多复杂的功能。
计数器的原理是通过计数器内部所包含的多个触发器进行状态的变化和寄存。
常见的计数器类型有二进制计数器、BCD计数器、十进制计数器等。
在数字电路中，计数器的应用十分广泛，下面就是一些常见的应用：
1.计时器
计时器是利用计数器的计数功能实现的，可以在数字电路中对时间进行精确的计算和测量。
在实际应用中，计时器广泛应用于工业、交通、军事等领域，如定时器、计时器、时间控制开关等。
2.频率测量器
频率测量器利用计数器的计数功能测量电路中电流或电压的周期数，从而得出电路中频率的大小。
通过频率测量器可以检测数字电路的运行状况，也可以作为一些仪器的辅助工具，如信号发生器和频率计。
3.分频器
分频器是一种常见的数字电路，基于计数器的频率除法功能实现。
通过分频器，可以将信号的频率降低，使得信号更加合适于数字电路中，可用于钟摆、通信、遥控器等场合。
4.计数器触发开关
计数器触发开关是一种基于计数器工作方式的触发电路，可以在电路中实现自动转换的功能。
在实际应用中，计数器触发开关广泛应用于信号控制器、调节器、遥控开关等场合。
总之，计数器在数字电路中的应用非常广泛，在现代信息技术的快速发展中其作用愈加凸显。
同时由于其简单的工作原理和普及性，计数器将持续被更多的电路设计和应用领域中广泛使用和发展着。
模拟电路和数字电路的应用随着科技的不断进步，电路技术也在不断发展，其中最基本的电路可以分成两类，分别是模拟电路和数字电路，这两种电路都有着广泛的应用。
一、模拟电路的应用模拟电路是指具有连续性信号的电路。
模拟电路广泛应用于模拟信号的处理、转换、传输、放大、滤波、调节等方面。
以下是模拟电路的一些应用：1.放大器放大器是模拟电路中常见的一种电路。
它的基本作用是将输入信号的强度放大到需要的程度，以便能够将信号送往下一级电路。
例如，在音频和视频电路中，放大器用于将微弱的声音信号或图像信号放大到更高的电平，以实现更好的声音效果或图像效果。
2.滤波器滤波器是模拟电路中用于处理信号的一种电路。
它能够从输入信号中选择所需要的频率范围，滤掉其它频率的信号。
例如，在收音机中，滤波器用于选择所需要的无线电台，滤掉其它无用的无线信号。
二、数字电路的应用数字电路是指具有离散信号的电路，最基本的元件就是二极管和晶体管。
数字电路广泛应用于数字信号的处理和转换，例如计算、编码、解码等。
以下是数字电路的一些应用：1.计算机计算机是数字电路应用最广泛的领域之一。
计算机内部的处理器、内存等组件都是由数字电路构建的。
数码管也是数字电路中的一种重要组件，用于显示数字信息。
2.编码器和解码器编码器和解码器是数字电路中用于数据转换的一种电路。
例如，数字音频中的压缩格式，就是利用编码器将音频信号转换成压缩格式，然后利用解码器将压缩格式转换回音频信号。
总结：综上所述，模拟电路和数字电路在各自的领域内有着广泛的应用，它们不仅有着相互的联系，而且可以互相结合，例如模数转换器和数模转换器，可以将模拟信号和数字信号相互转换。
在今后的科技发展中，模拟电路和数字电路的应用范围会愈来愈广，我们每个人在日常生活中所接触到的电子产品，都是数字电路和模拟电路相互结合的产物，电路技术的发展也是人类社会发展的重要标志之一。
数字电路图的原理与应用1. 什么是数字电路图数字电路图是一种用来描述和设计数字电路的图形表示方法。
数字电路是基于二进制信号处理的电路，通过逻辑门和触发器等组合而成。
数字电路图通过图形符号和线连接来表示电路中的元件和信号传输路径，使得人们能够直观地理解和设计数字电路。
2. 数字电路图的基本符号在数字电路图中，使用了一些常见的符号来表示不同的电路元件。
下面是一些常见的数字电路图符号和其对应功能的列表：•逻辑门：逻辑门用来进行逻辑运算，包括与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。
•多路选择器：多路选择器用来从多个输入信号中选择一个信号输出，常见的有2:1多路选择器和4:1多路选择器等。
•触发器：触发器是一种存储设备，用来存储一个比特的信息，包括D 触发器、JK触发器、T触发器等。
•计数器：计数器是一种用来实现数字计数的电路，包括二进制计数器和BCD计数器等。
•加法器：加法器是用来进行二进制加法运算的电路，包括半加器、全加器等。
•时钟：时钟是用来提供定时脉冲的信号源，常用的时钟信号包括方波和正弦波。
3. 数字电路图的应用数字电路图在数字系统设计和数字电路仿真中都扮演着重要的角色。
下面是数字电路图在不同领域的应用示例：3.1 电子计算机电子计算机中包含大量的数字电路，通过数字电路图的设计和实现，可以构建出中央处理器、存储器、输入输出设备等基本组件，从而实现各种复杂的计算和控制任务。
3.2 通信系统数字电路图在通信系统中的应用广泛。
例如，数字电路图可以用来设计数字调制解调器，实现数字信号的调制和解调，从而实现数字通信的目的。
3.3 控制系统数字电路图在控制系统中的应用也非常常见。
例如，数字电路图可以用来设计逻辑控制器，实现对各种设备和系统的自动控制，使得系统能够按照预先设定的规则和条件运行。
3.4 数字信号处理数字电路图在数字信号处理中也有着广泛的应用。
例如，数字电路图可以用来设计数字滤波器，对信号进行滤波和去噪处理；还可以用来设计数字变换器，实现信号的变换和频谱分析。
什么是数字电路它有哪些常见的应用数字电路是由逻辑门构成的电路系统，用于处理和传输数字信号的电子元件集合。
它采用二进制编码方式，即利用0和1的数值来表示和处理信息。
数字电路的设计和应用广泛，涵盖了计算机、通信、控制系统以及嵌入式系统等领域。
本文将介绍数字电路的基本原理和常见应用。
一、数字电路的基本原理数字电路基于二进制逻辑运算，由逻辑门和触发器组成，实现各种逻辑功能。
常见的逻辑门有与门、或门、非门、异或门等。
这些门可以组合成更复杂的电路来实现不同的逻辑操作。
数字电路主要遵循以下原理：1. 数字信号的离散性：数字电路处理的是离散的数字信号，信号的数值只能是0或1。
2. 逻辑运算：数字电路通过逻辑门实现各种逻辑运算，包括与、或、非、异或等。
逻辑门的输出是根据输入信号进行逻辑运算得出的。
3. 存储和传输：数字电路可以存储和传输二进制数据。
触发器是一种常用的存储元件，可用于存储和延迟信号。
4. 时序控制：数字电路中的时序控制是通过时钟信号实现的，时钟信号会定时触发电路的运算和状态变化。
二、数字电路的常见应用数字电路在各个领域都有广泛的应用，下面列举了一些常见的应用场景：1. 计算机系统：数字电路在计算机中起到了至关重要的作用。
计算机CPU内部的控制逻辑、算术逻辑单元以及寄存器，都是由数字电路构成的。
数字电路对于计算机的数据处理和运算是不可或缺的。
2. 通信系统：数字电路在通信系统中用于信号的编码、解码和调制解调等处理。
例如，数字电路可以将模拟信号转换为数字信号进行传输，或者将数字信号转换为模拟信号用于音频、视频等传输。
3. 控制系统：数字电路在控制系统中用于实现逻辑运算和控制信号的处理。
例如，数字电路可以实现自动化控制系统中的逻辑判断，根据输入信号的条件来输出相应的控制信号。
4. 嵌入式系统：数字电路在嵌入式系统中广泛应用于各种设备和产品中。
例如，自动售货机、智能家居设备以及汽车电子设备等都需要数字电路来处理和控制输入输出信号。
数字电路在生活中的应用
数字电路是一种基于数字信号的电路，它由数字元件和逻辑门组成，可以实现数字信号的处理和控制。
数字电路在现代生活中有着广泛的应用，下面就来介绍一些常见的应用场景。
1. 计算机
计算机是数字电路的典型应用，它由大量的数字电路组成，包括中央处理器、内存、输入输出接口等。
计算机可以进行各种数字信号的处理和控制，实现各种应用，如文字处理、图像处理、音视频播放等。
2. 通信
数字电路在通信领域也有着广泛的应用，如数字电话、数字电视、数字广播等。
数字通信可以实现高质量的语音、图像和数据传输，同时也可以提高通信的安全性和可靠性。
3. 控制系统
数字电路在控制系统中也有着重要的应用，如工业自动化、家庭自动化等。
数字控制系统可以实现对各种设备和系统的自动控制和监测，提高生产效率和生活质量。
4. 数字音乐
数字电路在音乐领域也有着广泛的应用，如数字音乐制作、数字音乐播放等。
数字音乐可以实现高质量的音乐制作和播放，同时也可以提高音乐的可靠性和便捷性。
5. 数字游戏
数字电路在游戏领域也有着广泛的应用，如电子游戏、手机游戏等。
数字游戏可以实现高质量的游戏体验和游戏操作，同时也可以提高游戏的可靠性和便捷性。
数字电路在现代生活中有着广泛的应用，它可以实现各种数字信号的处理和控制，提高生产效率和生活质量。
随着科技的不断发展，数字电路的应用也将越来越广泛，为人们带来更多的便利和创新。
数字电路与模拟电路的区别与应用数字电路与模拟电路是电子学中两个重要的概念。
虽然它们都是关于电流和电压的传输和处理，但却有着不同的特点和应用。
本文将详细介绍数字电路与模拟电路的区别以及它们在实际应用中的不同用途。
一、数字电路的定义及特点1. 数字电路是利用数字信号进行信息处理的电路系统。
2. 数字信号是通过0和1两个离散状态来表示信息的，它可以明确表示逻辑层面的信息。
3. 数字电路使用逻辑门和触发器等数字逻辑元件来处理和操作数字信号。
4. 数字电路具有极高的抗干扰能力，信号的传输和处理非常稳定可靠。
5. 数字电路可以进行逻辑运算、存储数据、控制系统等各种处理操作。
二、模拟电路的定义及特点1. 模拟电路是利用连续变化的模拟信号进行信息传输和处理的电路系统。
2. 模拟信号可以连续地表示电流、电压等物理量的变化情况。
3. 模拟电路使用电阻、电容、电感等元件来处理和操作模拟信号。
4. 模拟电路对于噪音和干扰的抗性较差，信号的传输和处理容易受到外界因素的影响。
5. 模拟电路广泛应用于音频、视频信号处理、电源调节、滤波器设计等领域。
三、数字电路与模拟电路的区别1. 信号表示方式不同：数字电路使用0和1表示信号的两个状态，而模拟电路使用连续变化的电压或电流来表示信号。
2. 处理方式不同：数字电路通过逻辑门和触发器等离散元件进行逻辑运算和逻辑判断，而模拟电路则使用电阻、电容等连续元件进行模拟信号处理。
3. 描述方式不同：数字电路使用逻辑代数和真值表等方式进行描述和分析，而模拟电路则使用微分方程和频域特性等方式进行描述和分析。
4. 抗干扰能力不同：数字电路具有很高的抗干扰能力，可以有效地处理信号中的噪音和干扰；而模拟电路对于噪音和干扰的抗性较差，容易受到外界因素的干扰。
5. 精度和精确度不同：数字电路通过精确的逻辑运算来实现高精度的数据处理，而模拟电路则通过精确的电压和电流变化来实现高精度的信号处理。
四、数字电路和模拟电路的应用领域1. 数字电路广泛应用于计算机、通信、嵌入式系统等领域，用于逻辑运算、数据传输和存储等操作。
数字电路的实验原理及应用简介数字电路是现代电子技术中的基础知识，它是由逻辑门组成的电路，用来处理二进制数字信号。
本文将介绍数字电路的实验原理以及一些应用。
实验原理数字电路是基于数字逻辑门的电路，逻辑门是指能对输入信号进行逻辑运算的电路组件。
常见的逻辑门有与门、或门、非门和异或门等。
这些逻辑门可以用布尔代数来描述，并用真值表来表示其输入输出关系。
逻辑门的原理与门（AND gate）与门是一种基本的逻辑门，其输出只有在所有输入信号都为1时才为1，否则为0。
与门的符号为乘号（·）。
或门（OR gate）或门是另一种基本的逻辑门，其输出只有在至少有一个输入信号为1时才为1，否则为0。
或门的符号为加号（+）。
非门（NOT gate）非门是一种简单的逻辑门，其输出与输入信号相反。
即输入为1时输出为0，输入为0时输出为1。
非门的符号为上方带一个小圈的长直线。
异或门（XOR gate）异或门是一种特殊的逻辑门，其输出只有在输入信号不同时才为1，否则为0。
异或门的符号为一个加号加一个圈。
数字电路的组合数字电路可以通过串联和并联不同的逻辑门来实现复杂的功能。
例如，通过将多个与门和非门组合可以实现一个与非门（NAND gate），通过将多个或门和非门组合可以实现一个或非门（NOR gate）。
这样，我们可以通过组合不同的逻辑门来构建各种数字电路，如加法器、减法器、多路选择器等。
应用数字电路广泛应用于计算机、通信、控制等领域。
以下列举几个常见的应用：1.计算机内部组件–CPU：中央处理器中的控制逻辑使用数字电路实现。
–存储器：片上存储器（SRAM、DRAM）使用数字电路实现。
–输入输出接口：数字电路用于连接计算机与外设设备。
2.通信系统–编码解码器：数字电路用于将信号进行编码和解码，例如调制解调器。
–数字信号处理器：用于数字信号的处理和转换。
3.控制系统–逻辑控制器：数字电路可用于实现逻辑控制，例如自动化生产线上的控制逻辑。

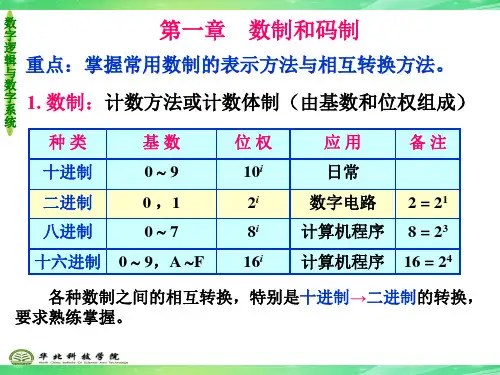

数字电路复习资料数字电路复习资料1第一部分：基本要求和基本概念第一章半导体器件的基本知识一，基本建议1，了解半导体pn结的形成及特性，了解半导体二极管的开关特性及钳位作用。
2，介绍半导体三极管的输出特性和输出特性，熟识半导体三极管共发射极电路的三个工作区的条件及特点，掌控三极管开关电路分析的基本方法。
3，了解绝缘栅场效应管（mos）的结构、符号、工作原理及特性。
二，基本概念1，按导电率为可以把材料分成导体、绝缘体和半导体。
2，半导体中存有空穴和自由电子两种载流子。
3，清澈半导体称作本征半导体。
4，p型半导体中的多数载流子是空穴；少数载流子是自由电子。
5，n型半导体中的多数载流子是自由电子；少数载流子是空穴。
6，pn结是一个二极管，它具有单项导电性。
7，二极管电容由结电容和扩散电容构成。
8，二极管的截至条件就是vd＜0.5v，导通条件就是vd≥0.7v。
9，三极管的截止条件是vbe＜0.5v，截止的特点是ib=ic≈0；饱和条件是ib≥（ec-vces）/（βrc），饱和的特点是vbe≈0.7v，vce=vces≤0.3v。
第二章门电路一，基本要求1，熟识分立元件“与”“或”“非”“与非”“或非”门电路的工作原理、逻辑符号和功能。
2，熟悉ttl集成与非门的结构、工作原理及外部特性，熟悉oc门三态门和异或门的功能及主要用途，掌握各种门电路输出波形的画法。
2，熟识pmos门nmos门和cmos门的结构和工作原理，熟识cmos门的外部特性及主要特点，掌控mos门电路的逻辑功能的分析方法。
二，基本概念1，门是实现一些基本逻辑关系的电路。
2，三种基本逻辑就是与、或、非。
3，与门就是同时实现与逻辑关系的电路；或门就是同时实现或逻辑关系的电路；非门就是同时实现非逻辑关系的电路。
4，按集成度可以把集成电路分为小规模（ssi）中规模（msi）大规模（lsi）和超大规模（vlsi）集成电路。
5，仅有一种载流子参予导电的器件叫做单极型器件；存有两种载流子参予导电的器件叫做双极型器件。
数字电路在通信中的应用随着科技的进步和现代通信技术的发展，数字电路在通信中的应用越来越广泛。
数字电路作为一种基础电路，它的快速、准确和可靠的特性使其在通信领域中发挥着重要作用。
本文将从数字电路在通信中的编码、解码、调制、解调和信号处理等方面进行介绍。
数字电路在通信中的编码和解码起到了至关重要的作用。
编码是将模拟信号或数字信号转换为二进制码的过程，解码则是将二进制码转换为原始信号的过程。
在通信中，数字信号的编码和解码是实现数据传输的关键环节。
常见的编码方式有脉冲编码调制（PCM）和多进制编码（例如8B/10B编码）。
通过编码和解码的过程，可以确保信号的准确传输，并提高数据的可靠性。
数字电路在通信中的调制和解调也是非常重要的。
调制是将数字信号转换为模拟信号的过程，解调则是将模拟信号转换为数字信号的过程。
调制技术可以将数字信号转换为适合传输的模拟信号，进而通过传输介质（如光纤、电缆等）进行传输。
解调技术则可以将传输过程中的模拟信号恢复为原始的数字信号。
调制和解调的过程可以有效地提高信号的传输效率和可靠性，使得通信更加稳定和高效。
数字电路在通信中的信号处理也是至关重要的。
信号处理是指对信号进行采样、滤波、变换等处理的过程。
在通信中，信号处理可以用于信号增强、噪声抑制、频谱分析等方面。
通过对信号进行处理，可以提高信号的质量和可靠性，使得通信系统更加稳定和高效。
常见的信号处理技术包括数字滤波、快速傅里叶变换（FFT）等。
除了以上提到的应用，数字电路还在通信中发挥着其他重要的作用。
例如，数字电路可以用于通信设备的控制和管理，实现对通信系统的监控和调节。
数字电路还可以用于信号的采样和量化，实现对信号的数字化处理。
此外，数字电路还可以用于通信网络的路由和交换，实现信息的快速传输和交换。
数字电路在通信中的应用非常广泛。
它在通信编码、调制解调、信号处理等方面发挥着重要作用，为通信系统的稳定和高效运行提供了基础支持。
随着通信技术的不断发展，数字电路在通信中的应用还将不断拓展和深化，为我们的日常通信带来更多的便利和可能性。
常见的数字电路元件及应用数字电路是现代电子技术的基础，它由各种数字电路元件组成，这些元件在计算机、通信设备、嵌入式系统等领域有着广泛的应用。
本文将介绍几种常见的数字电路元件及其应用。
一、逻辑门逻辑门是数字电路中最基本的元件之一。
常见的逻辑门有与门（AND）、或门（OR）、非门（NOT）等。
与门输出只有在所有输入都为高电平时才为高电平，或门只要有一个输入为高电平输出就为高电平，非门则是将输入信号取反。
逻辑门可用于数制转换、逻辑运算、控制信号处理等方面。
二、触发器触发器是存储器元件，用于存储和延时输入信号。
常见的触发器有RS触发器、D触发器、JK触发器等。
触发器可以在时钟信号作用下改变自身状态，并输出相应的结果。
触发器广泛应用于数字时序电路、计数器、寄存器等电路中。
三、计数器计数器是一种用于计数的数字电路元件。
它可以根据输入信号的变化进行计数，并输出对应的计数结果。
常见的计数器有二进制计数器、BCD计数器、模数计数器等。
计数器被广泛应用于时钟、频率分析器、信号发生器等电路中。
四、译码器译码器是一种将多位输入信号转换成特定输出信号的电路元件。
它将输入的数字信号与逻辑运算相结合，输出对应的译码结果。
常见的译码器有BCD译码器、数值译码器等。
译码器主要用于信号解码、数码管显示、地址译码等电路中。
五、多路选择器多路选择器是一种具有多个输入端和一个输出端的电路元件。
它根据选择信号决定哪个输入信号传递到输出。
常见的多路选择器有2:1选择器、4:1选择器等。
多路选择器主要用于信号选择和数据交叉等场合。
六、振荡器振荡器是一种能够产生稳定振荡信号的电路元件。
它由反馈网络和放大器组成，在特定的条件下产生连续的振荡信号。
常见的振荡器有RC振荡器、LC振荡器、晶体振荡器等。
振荡器广泛应用于时钟信号生成、频率合成、通信设备等领域。
七、缓冲器缓冲器是一种能够放大输入信号并保持其波形不变的电路元件。
它提供了高阻抗输入和低阻抗输出，能够有效地隔离输入和输出电路。
数字电路的应用用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。
由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。
逻辑门是数字逻辑电路的基本单元。
存储器是用来存储二进制数据的数字电路。
从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。
数字电路是以二值数字逻辑为基础的，其工作信号是离散的数字信号。
电路中的电子晶体管工作于开关状态，时而导通，时而截止。
数字电路的发展与模拟电路一样经历了由电子管、半导体分立器件到集成电路等几个时代。
但其发展比模拟电路发展的更快。
从60年代开始，数字集成器件以双极型工艺制成了小规模逻辑器件。
随后发展到中规模逻辑器件；70年代末，微处理器的出现，使数字集成电路的性能产生质的飞跃。
数字集成器件所用的材料以硅材料为主，在高速电路中，也使用化合物半导体材料，例如砷化镓等。
逻辑门是数字电路中一种重要的逻辑单元电路。
TTL 逻辑门电路问世较早，其工艺经过不断改进，至今仍为主要的基本逻辑器件之一。
随着CMOS工艺的发展，TTL的主导地位受到了动摇，有被CMOS器件所取代的趋势。
近几年来，可编程逻辑器件PLD特别是现场可编程门阵列FPGA的飞速进步，使数字电子技术开创了新局面，不仅规模大，而且将硬件与软件相结合，使器件的功能更加完善，使用更灵活。
数字电路或数字集成电路是由许多的逻辑门组成的复杂电路。
与模拟电路相比，它主要进行数字信号的处理（即信号以0与1两个状态表示），因此抗干扰能力较强。
数字集成电路有各种门电路、触发器以及由它们构成的各种组合逻辑电路和时序逻辑电路。
一个数字系统一般由控制部件和运算部件组成，在时脉的驱动下，控制部件控制运算部件完成所要执行的动作。
通过模拟数字转换器、数字模拟转换器，数字电路可以和模拟电路互相连接。
分类按功能来分：1、组合逻辑电路简称组合电路，它由最基本的逻辑门电路组合而成。
特点是：输出值只与当时的输入值有关，即输出惟一地由当时的输入值决定。
电路没有记忆功能，输出状态随着输入状态的变化而变化，类似于电阻性电路，如加法器、译码器、编码器、数据选择器等都属于此类。
2、时序逻辑电路简称时序电路，它是由最基本的逻辑门电路加上反馈逻辑回路（输出到输入）或器件组合而成的电路，与组合电路最本质的区别在于时序电路具有记忆功能。
时序电路的特点是：输出不仅取决于当时的输入值，而且还与电路过去的状态有关。
它类似于含储能元件的电感或电容的电路，如触发器、锁存器、计数器、移位寄存器、储存器等电路都是时序电路的典型器件。
按电路有无集成元器件来分，可分为分立元件数字电路和集成数字电路。
按集成电路的集成度进行分类，可分为小规模集成数字电路(SSI)、中规模集成数字电路(MSI)、大规模集成数字电路(LSI)和超大规模集成数字电路(VLSI)。
按构成电路的半导体器件来分类，可分为双极型数字电路和单极型数字电路。
特点1、同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2、实现简单，系统可靠以二进制作为基础的数字逻辑电路，可靠性较强。
电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3、集成度高，功能实现容易集成度高，体积小，功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便，随着集成电路技术的高速发展，数字逻辑电路的集成度越来越高，集成电路块的功能随着小规模集成电路（SSI）、中规模集成电路（MSI）、大规模集成电路（LSI）、超大规模集成电路（VLSI）的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路，通过编程的方法实现任意的逻辑功能。
应用数字电路与数字电子技术广泛的应用于电视、雷达、通信、电子计算机、自动控制、航天等科学技术领域。
数字电路的分类：包括数字脉冲电路和数字逻辑电路。
前者研究脉冲的产生、变换和测量；后者对数字信号进行算术运算和逻辑运算。
数字电路的划分：1.按功能分为组合逻辑电路和时序逻辑电路两大类。
前者在任何时刻的输出，仅取决于电路此刻的输入状态，而与电路过去的状态无关，它们不具有记忆功能。
常用的组合逻辑器件有加法器、译码器、数据选择器等。
后者在任何时候的输出，不仅取决于电路此刻的输入状态，而且与电路过去的状态有关，它们具有记忆功能。
2.按结构分为分立元件电路和集成电路。
前者是将独立的晶体管、电阻等元器件用导线连接起来的电路。
后者将元器件及导线制作在半导体硅片上，封装在一个壳体内，并焊出引线的电路。
集成电路的集成度是不同的分析方法数字电路主要研究对象是电路的输出与输入之间的逻辑关系，因而在数字电路中不能采用模拟电路的分析方法，例如，小信号模型分析法。
由于数字电路中的器件主要工作在开关状态，因而采用的分析工具主要是逻辑代数，用功能表、真值表、逻辑表达式、波形图等来表达电路的主要功能。
随着计算技术的发展，为了分析、仿真与设计数字电路或数字系统，还可以采用硬件描述语言，使用如ABEL语言等软件，借助计算机来分析、仿真与设计数字系统。
测试技术数字电路在正确设计和安装后须经严格的测试方可使用。
事实上，在逻辑设计阶段就应该考虑到数字电路的测试。
如果对电路的测试目的只是为了检查电路是否发生了故障，则称这种测试为数字电路的故障检测；对电路的逻辑功能的测试称为功能测试或静态测试；对电气特性或时间特性的测试称为动态测试；如果测试的目的不仅是为了检查电路是否有故障，而且还要确定发生故障的部位，则称这种测试为故障定位。
电路研究数字电路中研究的主要问题是输出信号的状态（“0”或“1”）和输入信号（“0”或“1”）之间的逻辑关系，即电路的逻辑功能。
数字电路的研究方法是逻辑分析和逻辑设计，所需要的工具是逻辑代数。
（在正逻辑下，“0”是低电平，“1”是高电平，高低电平没有明确的界限）优点电子设备从以模拟方式处理信息，转到以数字方式处理信息的原因，主要在以下几个方面：稳定性好：数字电路不像模拟电路那样易受噪声的干扰。
可靠性高：数字电路中只需分辨出信号的有与无，故电路的组件参数，可以允许有较大的变化（漂移）范围。
可长期存储：数字信息可以利用某种媒介，如磁带、磁盘、光盘等进行长时期的存储。
便于计算机处理：数字信号的输出除了具有直观、准确的优点外，最主要的还是便于利用电子计算机来进行信息的处理。
便于高度集成化：由于数字电路中基本单元电路的结构比较简单，而且又允许组件有较大的分散性，这就使我们不仅可把众多的基本单元做在同一块硅片上，同时又能达到大批量生产所需要的良率。
数字电路控制实验板是专为数字电路及单片机控制实验而设计的。
该实验板上安装了稳压电源、数码显示器、单脉冲发生器、振荡器和多种驱动电路等实验常用器械，为学习数字控制电路以及研制开发小规模应用电路提供了一个理想的实验环境。
其主要功能及使用分述如下：1、输入电源及接法：① 如果实验只需正电源，则应从实验板右侧上方＋V插孔提供9V交流或直流电源。
② 如果实验需要正负双向电源，则应从实验板右侧上方＋V插孔和－V插孔分别独立提供9V交流或直流电源，也可以从＋V和－V 之间的三芯插座，外接双9伏变压器。
③电机电源输入端：实验板固态继电器和普通双路继电器旁有四个两芯接线柱，从左至右分别是直流电机接线柱，电机（直流电机和步进电机）电源输出端，固态继电器输出端和实验整流电源（约12V）输出端。
如果电机使用实验板整流电源，可用一根导线将整流电源正极端与电机电源正极端连接即可（本实验板成品已连好参考样式），负极端在内部已经连通。
电机电源为60V以内的直流，连接时注意极性。
2、实验板稳压电源的使用：①＋5V稳压电源：接口在实验板的插线板右上角，配有红色指示灯和控制开关右上角第三个。
②±V可调节稳压电源：接口在实验板的插线板左边，上方是＋V，用红灯指示，下方是－V，用绿灯指示，控制开关为两带锁按钮，在插线板左上方，电压调节为实验板右侧边LM317和LM337处的2K电位器。
3、数码显示器的使用：该显示器是一个6位串行静态显示器。
显示数据由DAT端送入，低电平显示。
在CLK端由用户提供移位脉冲，上跳变移位，接口有两处，一处是实验左侧三芯插座（DAT、CLK、GND）处，另一处在实验板上插线条的中部，DAT和CLK标志处。
4、电平指示器的使用：电平指示器用于指示电路输出端的逻辑电平，高电平点亮。
电平指示器共三组12个灯，输入口在实验板上插线条右侧“红灯”、“绿灯”、和“黄灯”处，输入电压应在0至5V内。
5、驱动器的使用：①晶体三极管驱动：集电极开路型，最大吸入电流200mA，最高电压40伏，可接小电流步进电机。
驱动器分ABCD四路，输入端在实验板上插线条中部，低电平有效。
输出端在实验板上边缘中部红外发射管附近（六脚插针，其中右边两针为电机电源正极）。
②场效应管和继电器组合驱动：最大通过电流5A，可用于直流电机速度及方向控制等。
电机电源电压（限60V）由外部提供，从实验板上边端口输入。
场效应管采用脉宽调制方式控制电机速度，继电器已接成换向器形式，用于改变电机转动方向。
驱动器输入端口在实验板上插线条中部，低电平有效。
③固态继电器（或可控硅）驱动：最大通过电流3A，用于220V以下交流电器开关控制和速度控制，输入低电平有效。
④蜂鸣器驱动：输入低电平时发声，高电平停止。
6、单脉冲、电平发生器的使用：①产生单脉冲及电平跳变：每按键一次（不带锁按钮），产生一对正、负脉冲（接口在实验板下插线左边红灯处），并产生一次电平的跳变（绿灯处）。
左右两路脉冲、电平发生器用法相同，当按下最左边带锁按钮的自动按键时，它们两路组合成一个低频振荡器。
②检测电路是否有振荡：将被测信号引入振荡测试端，有振荡时绿灯闪烁。
7、振荡器的使用：该振荡器可产生大约10HZ至500KHZ的方波信号。
用跳线卡选择波段1、2、3或4，用电位器（100K）进行频率微调。
输出控制端低电平时可关断振荡输出。
8、8位键盘的使用：该键盘分两组，每组有ABCD四个键（不带锁按钮），采用2×4扫描式结构。
如果只用四个键，可将1组或2组端接地，按键时产生低电平。
9、波形观察：通过串行口连接PC机，从电脑上观察低频模拟量或数字量波形，类似于存贮或示波器功能。
10，单片机AT89C2051写入：将电脑中编译好的控制程序写入芯片，AT89C2051插入锁具方向与本实验板AT89C51朝向一致，请仔细观察清楚，不要插反。
