嵌入式实时操作系统μC/OS-Ⅱ在C8051F020上的移植郭雨梅;闫磊
【期刊名称】《沈阳工业大学学报》
【年(卷),期】2004(26)6
【摘要】通过对嵌入式实时操作系统应用背景的分析,简略介绍了源代码开放的嵌入式实时操作系统μC/OS-Ⅱ及微控制器C8051F020的特点,详细阐述了
μC/OS-Ⅱ在C8051F020上的移植;进一步讨论了移植过程中所遇到的问题,并对需要编写的相关函数进行深入细致的分析,提出了相应的示意性代码,在此基础上,根据系统的要求改进了原有的堆栈结构.
【总页数】1页(P695-695)
【关键词】μC/OS-Ⅱ;嵌入式实时操作系统;C8051F020;堆栈;代码;微控制器;移植;分析;问题;要求
【作者】郭雨梅;闫磊
【作者单位】沈阳工业大学信息科学与工程学院,沈阳110023
【正文语种】中文
【中图分类】TP316;TP368
【相关文献】
1.嵌入式实时操作系统μC/OS-Ⅱ在C8051F020上的移植 [J], 郭雨梅;闫磊
2.嵌入式实时操作系统μC/OS-Ⅱ在LPC2131上的移植 [J], 凌筱清;刘宪鹏
3.嵌入式实时操作系统μC/OS-Ⅱ在LPC2378上的移植及应用 [J], 孙继如;郭敏;
张宇翔;王明利
4.嵌入式实时操作系统μC/OS-Ⅱ在DSP上的移植 [J], 皇甫睿;宋志刚
5.嵌入式实时操作系统μC/OS-Ⅱ在MPC5604B上的移植 [J], 罗先银;吴光强因版权原因,仅展示原文概要,查看原文内容请购买。

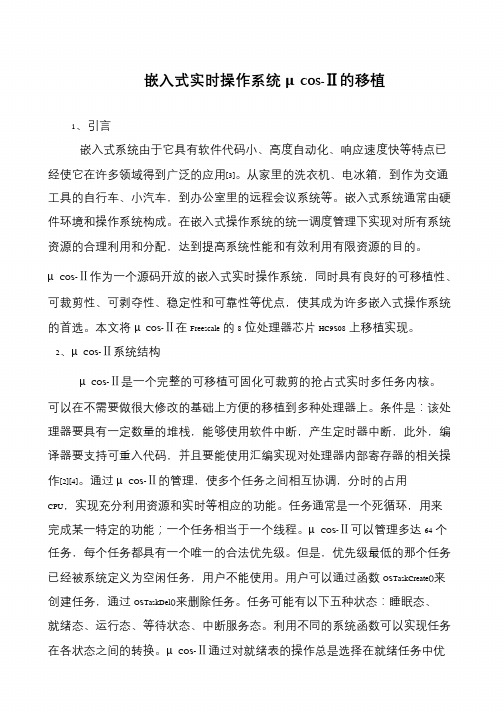

嵌入式实时操作系统μCOS-Ⅱ的移植1、引言嵌入式系统由于它具有软件代码小、高度自动化、响应速度快等特点已经使它在许多领域得到广泛的应用[3]。
