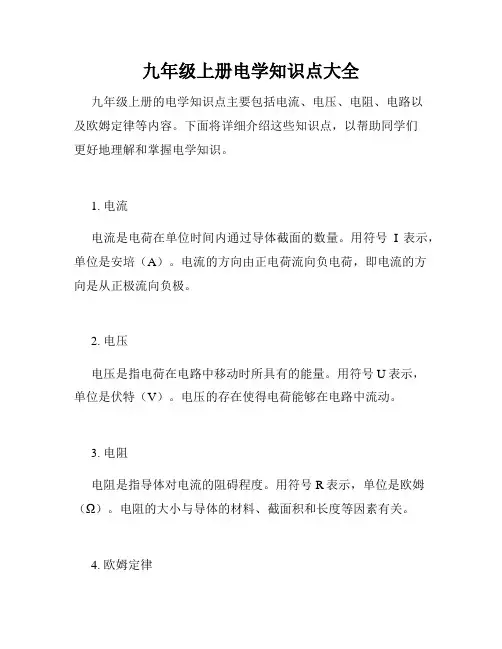

九年级上册电学知识点大全九年级上册的电学知识点主要包括电流、电压、电阻、电路以及欧姆定律等内容。
下面将详细介绍这些知识点，以帮助同学们更好地理解和掌握电学知识。
1. 电流电流是电荷在单位时间内通过导体截面的数量。
用符号I表示，单位是安培（A）。
电流的方向由正电荷流向负电荷，即电流的方向是从正极流向负极。
2. 电压电压是指电荷在电路中移动时所具有的能量。
用符号U表示，单位是伏特（V）。
电压的存在使得电荷能够在电路中流动。
3. 电阻电阻是指导体对电流的阻碍程度。
用符号R表示，单位是欧姆（Ω）。
电阻的大小与导体的材料、截面积和长度等因素有关。
4. 欧姆定律欧姆定律是描述电流、电压和电阻之间关系的定律。
它表明，在恒温条件下，电流的大小与电压成正比，与电阻呈反比。
具体表达式为U=IR，其中U为电压，I为电流，R为电阻。
5. 串联电路串联电路是指将多个电器或元件按照一定顺序连接起来的电路。
在串联电路中，电流在各个元件之间保持不变，而电压会分担给不同的元件。
6. 并联电路并联电路是指将多个电器或元件的正极和负极分别连接在一起的电路。
在并联电路中，各个元件之间的电压相同，而电流会分担给不同的元件。
7. 电阻的串并联在电路中，电阻可以串联或并联连接。
串联电阻的总电阻等于各个电阻的代数和，而并联电阻的总电阻等于各个电阻的倒数之和的倒数。
8. 简单电路简单电路是由电源、导线和负载组成的基本电路。
电源提供电能，导线传输电流，负载将电能转化为其他形式的能量。
9. 电阻的计算根据电路中的欧姆定律和串并联电阻的公式，我们可以计算电路中的电阻。
例如，在串联电路中，总电阻等于各个电阻之和。
10. 电功率电功率是指单位时间内消耗或产生的电能。
用符号P表示，单位是瓦特（W）。
电功率等于电流与电压的乘积，即P=UI。
11. 电能电能是指电流在电路中流动时所具有的能量。
用符号E表示，单位是焦耳（J）。
电能可以通过电功率乘以时间来计算，即E=Pt。
物理电路知识点归纳总结
一、电荷、电压和电流
1. 电荷：是物质所具有的一个基本属性，表现为物质上的正负电荷。
电荷是带电粒子所具有的物理量，它是固有的，不可分的。
正电荷和负电荷相互吸引，同种电荷相互排斥。
2. 电压：在电路中,电动势即产生电压,电压指两点之间的电势差，也就是电荷单位正电荷从A点到B点所做的功。
3. 电流：电流指的是单位时间内通过导体横截面积的电荷数量，单位是安培。
有两种类型的电流，一种是直流电流，另一种则是交流电流。
二、电路元件
1. 电阻：电阻是导电材料中的一种特性，表现为电阻对电流的阻碍作用，单位为欧姆。
2. 电容：电容是指能够存储电荷的元件，单位为法拉。
3. 电感：电感是导体中感应出的感生电动势，单位是亨利。
三、基本电路
1. 串联电路：串联电路是指电路中的元件连接成一条直线，相同电流通过各个元件。
2. 并联电路：并联电路是指电路中的元件连接成一个平行线，相同电压加在各个元件上。
3. 电功率：电功率是指单位时间内电流转换成其他能量的速率，单位是瓦特。
四、基本定律
1. 欧姆定律：欧姆定律表明电阻、电压和电流的关系，即电压与电流成正比，电压与电阻成正比。
2. 基尔霍夫定律：基尔霍夫定律有两个，一是环路定律，即电路中各个电压之和等于零；二是节点定律，即电路中各个节点处的电流之和等于零。
以上就是对物理电路知识点的归纳总结，希望能够帮助到大家。

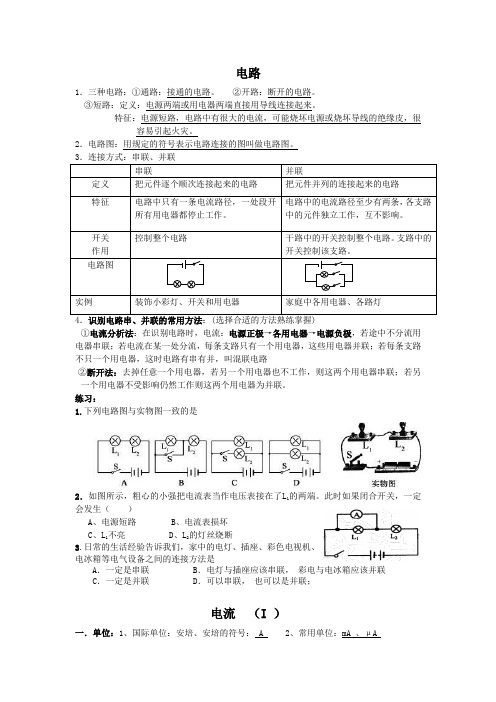

电路1．三种电路：①通路：接通的电路。
②开路：断开的电路。
③短路：定义：电源两端或用电器两端直接用导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
2．电路图：用规定的符号表示电路连接的图叫做电路图。
串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。
电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。
开关作用控制整个电路干路中的开关控制整个电路。
支路中的开关控制该支路。
电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯4．识别电路串、并联的常用方法：(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。
练习：1.下列电路图与实物图一致的是2．如图所示，粗心的小强把电流表当作电压表接在了L1的两端。
此时如果闭合开关，一定会发生（）A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断3.日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是A．一定是串联 B．电灯与插座应该串联，彩电与电冰箱应该并联C．一定是并联D．可以串联，也可以是并联；电流（I ）一．单位：1、国际单位：安培、安培的符号： A 2、常用单位：mA 、μA3、换算关系：1A=1000mA 1mA=1000μA二、测量：1、仪器：电流表，符号：2、方法：㈠读数时应做到“三看清”即看清接线柱上标的量程，看清每大格电流值、看清每小格电流值㈡使用时规则：①电流表要串联在电路中；②电流从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
九年级物理第十三章知识点本章主要介绍了九年级物理的第十三章知识点。
本章包括以下几个方面的内容：电流和电路、电阻与电阻率、欧姆定律、电功和电功率、串联电路和并联电路、电能的转化和利用。
一、电流和电路1. 电流的概念：电流是电荷在单位时间内通过导体截面的数量，用I表示，单位是安培(A)。
2. 电路的概念：电流在导体中的闭合路径称为电路，分为闭合电路和开路。
3. 电流方向的表示：电流的方向由正负电荷流动方向决定，电流方向由正极到负极。
二、电阻与电阻率1. 电阻的概念：物体对电流阻碍的程度称为电阻，用R表示，单位是欧姆(Ω)。
2. 电阻的影响因素：电阻受材料、长度、截面积的影响，可以通过改变这些因素来改变电阻的大小。
3. 电阻率的概念：单位长度、单位截面积的导体材料的电阻称为电阻率，用ρ表示。
三、欧姆定律1. 欧姆定律的表达式：在一定温度下，电流强度与电压成正比，与电阻成反比。
I=U/R。
2. 欧姆定律的应用：可以利用欧姆定律来计算电流、电压和电阻之间的关系。
四、电功和电功率1. 电功的概念：电流通过电阻产生的能量转化称为电功，用W表示，单位是焦耳(J)。
2. 电功率的概念：单位时间内电功的转化速率称为电功率，用P表示，单位是瓦特(W)。
3. 电功和电功率的计算公式：W=UIt，P=UI。
五、串联电路和并联电路1. 串联电路特点：电流在串联电路中保持不变，电压分担按电阻比例分配。
2. 并联电路特点：电压在并联电路中保持不变，电流分担按电导比例分配。
六、电能的转化和利用1. 电能的概念：电荷在电场中具有的能量称为电能。
2. 电能的转化：可以通过电流产生的电磁感应、化学反应等将电能转化为其他形式的能量。
3. 电能的利用：电能广泛应用于生活、工业、交通等领域。
以上是九年级物理第十三章的知识点总结。
通过学习这些知识，我们可以更好地理解电流和电路的特性，掌握欧姆定律的应用，了解电能的转化和利用。
物理知识的学习不仅可以满足我们对世界的好奇心，还可以为我们今后的学习和生活提供帮助。
九年级物理认识电路知识点
九年级物理中的电路知识点主要包括以下内容：
1. 电流和电路：电流是电荷的流动，电路是电流的路径。
电流的单位是安培（A）。
电路有开路和闭路两种状态。
2. 电压和电源：电压是电荷流动的驱动力，也称为电势差。
电源提供电压，常见的电源有电池和发电机。
3. 电阻和欧姆定律：电阻是电流的阻碍物，单位是欧姆（Ω）。
欧姆定律指出，电流与电压和电阻之间的关系为I=V/R。
4. 等效电阻和串并联电路：串联电路中，电流在电阻中依次通过，电压分担；并联电路中，电流分成几个支路，电压相同。
等效电阻可以简化复杂的电路。
5. 电功率和焦耳定律：电功率是电能的转换率，单位是瓦特（W）。
焦耳定律指出，电功率与电流、电压和电阻之间的关系为P=IV=I²R=V²/R。
6. 电路中的仪器和元件：常见的电路仪器有电压表、电流表和电阻表。
常见的元件有导线、电池、开关、灯泡和电阻器等。
这些是九年级物理中关于电路的主要知识点，希望对你有帮助！。
物理电流和电路知识点1. 电流的基础概念- 电流定义：电流（I）是指单位时间内通过导体横截面的电荷流量。
- 单位：安培（A）。
- 方向：电流的方向是正电荷移动的方向。
2. 电压与电流的关系- 电压（V）：电势能的差异，是推动电荷移动的力量。
- 欧姆定律：V = IR，其中R是电阻，I是电流，V是电压。
3. 电阻- 定义：电阻（R）是阻碍电流流动的程度。
- 单位：欧姆（Ω）。
- 影响因素：材料、长度、横截面积和温度。
4. 串联和并联电路- 串联电路：电阻器首尾相连，电流只有一条路径。
- 并联电路：电阻器头尾相对连接，电流有多条路径。
- 串联电阻的总电阻：R总 = R1 + R2 + ... + Rn- 并联电阻的总电阻：1/R总 = 1/R1 + 1/R2 + ... + 1/Rn5. 电路元件- 电源：提供电压的设备，如电池、发电机。
- 电阻器：限制电流的组件。
- 电容器：存储电能的组件，能在电路中储存和释放电荷。
- 电感器：对电流变化产生感应电动势的组件。
6. 交流电（AC）与直流电（DC）- 直流电：电流方向恒定不变的电流。
- 交流电：电流方向周期性变化的电流。
7. 电路分析- 基尔霍夫电流定律（KCL）：节点处电流的总和为零。
- 基尔霍夫电压定律（KVL）：闭合回路中电压的总和为零。
8. 电磁感应- 法拉第定律：通过闭合回路的电动势与穿过回路的磁通量的变化率成正比。
- 洛伦兹力：电荷在磁场中受到的力，F = q(v × B)，其中q是电荷，v是电荷的速度，B是磁场。
9. 电磁波- 电磁波是由变化的电场和磁场组成的波动现象。
- 电磁波传播不需要介质，可以在真空中传播。
10. 电路的实际应用- 家庭电路：包括照明、插座等。
- 工业电路：用于驱动机械设备。
- 电子设备：如计算机、手机等。
以上是物理电流和电路的基本知识点，涵盖了电流的定义、电路的基本组成、电路分析方法以及电磁现象等。
这些知识点是理解和设计电路的基础，对于学习电子工程和物理学至关重要。
初中物理欧姆定律知识点总结欧姆定律是电学中的重要定律之一，主要描述了电流、电压和电阻之间的关系。
下面是初中物理中关于欧姆定律的知识点总结。
1.电流（I）：电流是指电荷在单位时间内通过导体的数量，用单位时间内通过导体的电量来表示。
单位是安培（A）。
电流的方向是正电荷从正极流向负极，也可以通过箭头来表示。
2.电压（U）：电压是指电做功的大小，也就是单位电荷在电场中所具有的能量。
单位是伏特（V）。
电压的方向是由高电压流向低电压。
3.电阻（R）：电阻是指导体对电流流动的阻碍程度，即电流在导体中受到的阻力。
单位是欧姆（Ω）。
电阻的大小与导体的材料、长度、横截面积和温度等因素有关。
4.欧姆定律：欧姆定律是描述电流、电压和电阻之间关系的基本定律。
公式为U=IR，其中U表示电压，I表示电流，R表示电阻。
根据欧姆定律可以得出：电压和电阻成正比，电压和电流成正比，电流和电阻成反比。
5.合串并联：电阻可以根据其连接方式分为串联和并联。
串联是指多个电阻依次连接在一起，电流依次通过每个电阻。
并联是指多个电阻同时连接在一起，电流同时通过每个电阻。
在串联电路中，总电阻等于各个电阻之和；在并联电路中，总电阻的倒数等于各个电阻的倒数之和。
6.压强和功率：压强是指单位面积上受到的压力大小，用公式P=U/A表示，其中P表示压强，U表示电压，A表示面积。
功率是指单位时间内所做的功，用公式P=UI表示，其中P表示功率，U表示电压，I表示电流。
7.阻值计的使用：阻值计是一种测量电阻的仪器，一般由一个可变电阻和滑动电极组成。
在使用阻值计时，需要将阻值计与电路连接，通过调节滑动电极找到对应的阻值。
8.温度对电阻的影响：温度是影响电阻的重要因素之一、通常情况下，电阻随着温度的升高而增加，这是因为温度升高导致导体原子振动增强，电阻增加。
但是由于不同材料具有不同的温度系数，不同材料对温度的敏感程度不同。
9.改变电阻的方法：可以通过改变导体材料、调节材料的长度、横截面积或温度等方式改变电阻的大小。

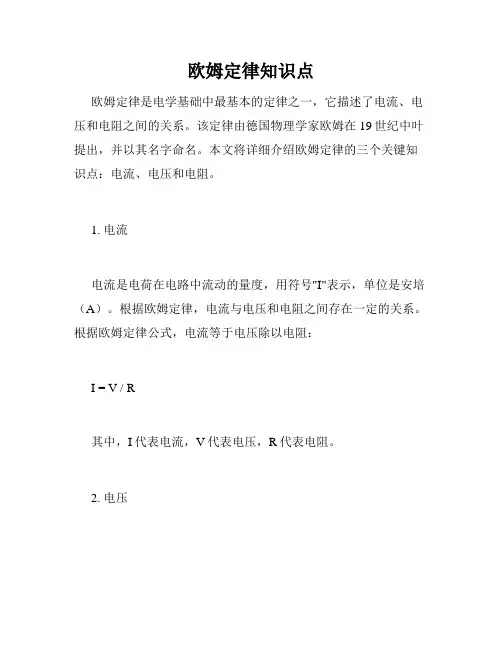

欧姆定律知识点总结欧姆定律是电学的基本定律之一，它描述了电流、电压和电阻之间的关系。
欧姆定律的公式可以用来计算电路中的电流、电压和电阻，是电路分析和设计中必不可少的重要工具。
下面将对欧姆定律的相关知识点进行总结，帮助读者更好地理解和运用欧姆定律。
1. 欧姆定律的表述。
欧姆定律的数学表达式为，U=IR，其中U表示电压（单位为伏特），I表示电流（单位为安培），R表示电阻（单位为欧姆）。
这个公式表明，电压和电流成正比，电阻和电流成反比。
换句话说，电压是电流和电阻的乘积。
2. 电压、电流和电阻的关系。
根据欧姆定律，电压和电流成正比，这意味着在电路中，如果电压增大，电流也会增大；反之，如果电压减小，电流也会减小。
而电阻和电流成反比，电阻越大，通过电路的电流就越小；电阻越小，通过电路的电流就越大。
这种关系可以用欧姆定律的公式来描述和计算。
3. 欧姆定律的应用。
欧姆定律在电路分析和设计中有着广泛的应用。
通过欧姆定律，我们可以计算电路中的电流、电压和电阻，从而分析电路的工作状态和性能。
在实际的电路设计和故障排除中，欧姆定律是一个非常有用的工具。
4. 欧姆定律的局限性。
虽然欧姆定律在许多情况下都是适用的，但它也有一定的局限性。
例如，在非线性电阻和非恒定电压的情况下，欧姆定律就不能准确描述电路中的电流和电压关系。
此时，需要借助其他电学定律和方法来进行分析。
5. 欧姆定律的实验验证。
欧姆定律最初是通过实验观测和验证得出的。
通过实验测量电路中的电压和电流，可以验证欧姆定律的成立。
实验验证是理论研究的重要手段，也是深入理解欧姆定律的途径之一。
总结，欧姆定律是描述电路中电压、电流和电阻之间关系的重要定律，它具有广泛的应用价值。
通过对欧姆定律的理解和应用，可以更好地分析和设计电路，解决实际问题。
然而，我们也要认识到欧姆定律的局限性，以及在特定情况下的适用范围。
通过理论学习和实验验证，我们可以更深入地理解和掌握欧姆定律，为电学领域的研究和应用提供有力支持。

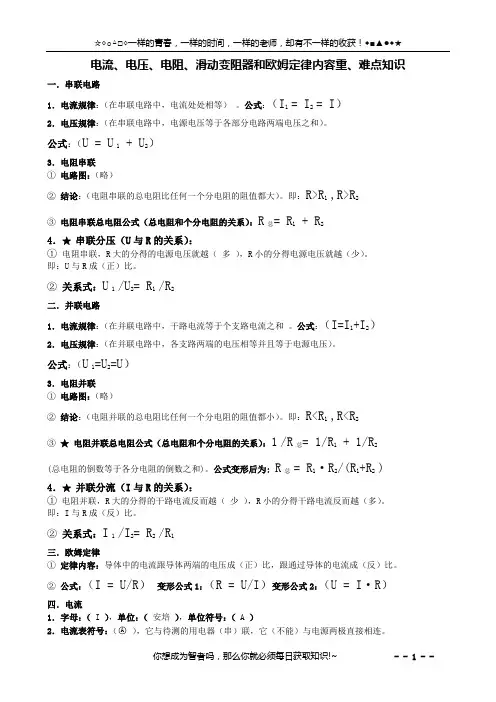

电流、电压、电阻、滑动变阻器和欧姆定律内容重、难点知识一．串联电路1．电流规律：（在串联电路中，电流处处相等）。
公式：（I1 = I2 = I）2．电压规律：（在串联电路中，电源电压等于各部分电路两端电压之和）。
公式：（U = U 1 + U2）3．电阻串联①电路图：（略）②结论：（电阻串联的总电阻比任何一个分电阻的阻值都大）。
即：R>R1 ,R>R2③电阻串联总电阻公式（总电阻和个分电阻的关系）：R总= R1 + R24．★串联分压（U与R的关系）：①电阻串联，R大的分得的电源电压就越（多），R小的分得电源电压就越（少）。
即：U与R成（正）比。
②关系式：U 1 /U2= R1 /R2二．并联电路1．电流规律：（在并联电路中，干路电流等于个支路电流之和。
公式：（I=I1+I2）2．电压规律：（在并联电路中，各支路两端的电压相等并且等于电源电压）。
公式：（U 1=U2=U）3．电阻并联①电路图：（略）②结论：（电阻并联的总电阻比任何一个分电阻的阻值都小）。
即：R<R1 ,R<R2③★电阻并联总电阻公式（总电阻和个分电阻的关系）：1/R总= 1/R1 + 1/R2(总电阻的倒数等于各分电阻的倒数之和)。
公式变形后为:R总= R1·R2/(R1+R2 ) 4．★并联分流（I与R的关系）：①电阻并联，R大的分得的干路电流反而越（少），R小的分得干路电流反而越（多）。
即：I与R成（反）比。
②关系式：I 1 /I2= R2 /R1三．欧姆定律①定律内容：导体中的电流跟导体两端的电压成（正）比，跟通过导体的电流成（反）比。
②公式：（I = U/R）变形公式1：（R = U/I）变形公式2：（U = I·R）四．电流1．字母：（I ），单位：（安培），单位符号：（ A ）2．电流表符号：（○A），它与待测的用电器（串）联，它（不能）与电源两极直接相连。
3．电流表小量程（0 -0.6 A），最小分度值0.02 A ；大量程（0 -3 A），最小分度值0.1AU五．电压1．字母：（ U ），单位：（ 伏特 ），单位符号：（ V ）2．电压表符号：（○v ），它与待测的用电器（并）联，它（可以）与电源两极直接相连。
中考物理电路和欧姆定律知识点总结电路是物理学中的重要内容之一，而欧姆定律是电路中最基本和最重要的定律之一、在中考物理中，电路和欧姆定律都是常考的知识点。
下面是关于电路和欧姆定律的一些总结。
一、电路基础知识1.电流：电荷在单位时间内通过导体横截面的数量，单位安培（A）。
2.电压：电荷在电路中移动时所受的电势差，单位伏特（V）。
3.电阻：电路中阻碍电流通过的元件，单位欧姆（Ω）。
4.电源：提供电流和电压的装置，例如电池、发电机等。
5.导线：用于连接电路中各个元件的金属线。
6.开关：控制电路中电流的通断的装置。
7.并联电路：电路中元件的两端相连接，电流在元件之间分流。
8.串联电路：电路中元件的两端相连，电流依次通过各个元件。
二、欧姆定律1.定义：在一定温度条件下，电流I通过一个电阻R的电压U正比于电流I。
2.数学表达：U=I×R，其中U表示电压，I表示电流，R表示电阻。
3.使用欧姆定律计算问题时，需要注意单位的转换。
三、电阻的计算1.在串联电路中，总电阻等于各个电阻之和：Rt=R1+R2+R3+...2.在并联电路中，总电阻的倒数等于各个电阻的倒数之和的倒数：1/Rt=1/R1+1/R2+1/R3+...四、电路中的功率和能量1.功率：电器单位时间内消耗或者产生的能量，单位瓦特（W）。
公式：P=U×I，其中P表示功率，U表示电压，I表示电流。
2.能量：电器在工作过程中所消耗的能量，单位焦耳（J）。
公式：E=P×t，其中E表示能量，P表示功率，t表示时间。
五、常见的电路元件1.电阻器：用于控制电流的大小，例如可变电阻器、固定电阻器等。
2.电容器：可以储存电荷的元件，例如电解电容器、陶瓷电容器等。
3.电感器：可以储存磁能的元件，例如线圈、变压器等。
4.二极管：只允许电流在一个方向通过的元件，例如整流二极管等。
5.三极管：可以放大电流或者控制电路开关的元件，例如晶体三极管等。
5.电源：提供电流和电压的装置，例如电池、发电机等。
电流和电路知识点一、电荷1、物体有了的性质，我们就说物体带了电，或者说带了电荷;2、用的方法使物体带电叫摩擦起电;二、两种电荷：1、用绸子摩擦的玻璃棒带的电荷叫电荷;2、把用毛皮摩擦过的橡胶棒带的电荷叫负电荷;3、基本性质：同种电荷相互，异种电荷相互 ;三、验电器1、用途：用来检验物体 ;2、原理： ;四、电荷量(电荷)1、电荷的多少叫电荷量、简称电荷;2、电荷的单位：库仑(C)简称库;五、元电荷：1、原子是由位于中心的带正电的原子核和核外带负电的组成;2、把最小的电荷叫元电荷(一个电子所带电荷)用e表示;e=1.60×10-19C;3、在通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，整个原子呈中性;六、摩擦起电1、原因：不同物体的原子核束缚电子的本领 ;2、摩擦起电的实质：摩擦起电并不是创生了电，而是电子从一个物体到了另一个物体，失去电子的带电，得到电子的带电;七、导体和绝缘体1、善于导电的物体叫 ;如：金属、人体、大地、酸碱盐溶液;2、不善于导电的物体叫，如：橡胶、玻璃、塑料、陶瓷、油等;3、金属导体靠导电，酸碱盐溶液靠导电;4、导体和绝缘体在一定条件下可以相互转换;如：八、电流1、电荷的移动形成电流;2、能够供电的装置叫电源。
干电池的碳棒为极，锌筒为极;3、规定：为电流的方向(负电荷定向移动方向和电流方向相反);4、在电源外部，电流的方向从电源的极流向极;九、电路用导线将、、连接起来就组成了电路;1、电源：提供持续电流，把其它形式的能转化成 ;2、用电器：消耗电能，把转化成其它形式的能(电灯、电风扇等)3、导线：输送电能的;4、开关：控制电路的通断;十、电路的工作状态1、通路：处处连通的电路;2、开路：某处断开的电路;3、短路：用导线直接将电源的正负极连通;十一、电路图及元件符号：画电路图时要注意：整个电路图是长方形;导线要横平竖直;元件不能画在拐角处。
十二、串联和并联把电路元件逐个顺次连接起来的电路叫串联;特点：电流只有条路径;各用电器互相影响; 把电路元件并列连接起来的电路叫并联电路;特点：电流有条路径;各用电器互不影响，一条支路开路时，其它支路仍可为通路;常根据电流的路径判断串、并联：从电源的正极开始，沿电流方向走一圈，回到负极，则为串联，若出现分支则为并联;十三、电路的连接方法1.在连接电路前应将开关 ; 2、线路简捷、不能出现交叉;3、连出的实物图中各元件的顺序一定要与电路图保持一致;4、一般从电源的正极起，顺着电流方向，依次连接，直至回到电源的负极;5、并联电路连接中，连接时找准分支点和汇合点。
第１页十四、电流的强弱1、电流：表示电流强弱的物理量，符号是2、单位：安培，符号A，还有毫安(mA)、微安(μA)1A= mA 1mA= μA3、电流强度(I)等于1秒内通过导体横截面的电荷量;I=Q/t，其中I的单位A，Q的单位C，t的单位s .4、大体知道一些常见电流值。
十五、电流的测量：用电流表;符号A1、电流表的认识：接线柱、量程、示数、分度值;2、电流表的使用(1)先要三“看清”：看清量程、分度值、指针是否指在零刻度线上，正负接线柱(2)电流表必须和用电器联;(相当于一根导线)(3)选择合适的量程(如不知道量程，应该选较大的量程，并进行试触。
)3、电流表的读数(1)明确所选量程;(2)明确分度值(每一小格表示的电流值)(3)根据表针向右偏过的格数读出电流值。
十六、串、并联电路中电流的特点：串联电路中电流处处 ;并联电路干路电流等于 ;电压、电阻知识点一、电压1、电压：（1）一段电路中产生电流，它的两端就要有_______（电压是使电路中的________发生定向移动形成_______的原因）［电压的作用］。
（2）电源提供______，电压形成______。
（有电流一定有电压，有电压不一定有电流）［电流和电压的因果关系］电流形成的条件：（1）.有电源（电压）（ 2）.通路（电路闭合）2、电压物理量的符号：______。
单位：______（_____）、______（_____）、___（_____）。
1kV=_______V； 1V=_________mV.3、常见电压值：干电池：_________；家庭电路：________；手机电池：_______；铅蓄电池：_______；安全电压：_______________。
电压表：测量电压（因为电压表的电阻很大，通过电压表的电流非常小，分析电路时，电压表所在的位置相当于断路）。
4、量程：_______（大格：1V，小格：0.1V）； 0-15V（大格：_______，小格：________）。
5、使用：（1）电压表要_______在电路中；（2）电流要从“_______”接线柱流入，从“_____接线柱流出；（3）被测电压不要超过电压表的________。
（用大量程试触，若不超小量程，改用小量测量）6、☆注：电压表使用时的几种情况（1）指针向左偏，说明“+”“-”接线柱________。
（2）指针偏到右面没有刻度的地方，说明量程选_______了。
（3）指针偏转角度很小，说明量程选_______了。
（4）电路中用电器不工作，电压表的指针有明显偏转，说明和电压表并联的用电器断路，此时电压表的示数是电源电压。
（重点）7、☆电流表和电压表的异同点相似点：（1）使用时都应选适当的_______。
（2）都必须使电流从“________”接线柱流入，从“________”接线柱流出。
（3）接线时如不能估算被测量的大小，都应先接较大量程接线柱，试触后再根据指针示数接到相应的接线柱（量程）。
不同点：（1）电流表必须________在待测电路中，电压表必须______在待测电路两端。
（2）电流表不能____________，电压表能____________测电源电压。
二、探究串、并联电路的电压的规律1、电池的串联：串联电池组的电压等于各节电池的电压之______。
2、电池的并联：并联电池组的电压________每节电池的电压。
第２页3、串联电路的电压规律：__________________________________________4、并联电路的电压规律：_________________________________________三、电阻1、电阻：表示导体对电流________作用的大小。
(导体对电流的阻碍作用越大，电阻就越大)。
物理量符号：_______。
2、单位：________(Ω)；常用的单位有：兆欧(MΩ)、千欧(KΩ)。
1 MΩ=______ K Ω； 1 KΩ=________Ω。
3、决定电阻大小的因素：导体的电阻是导体本身的一种_______，它的大小决定于导体的_____、_______、_________和________（大部分材料温度升高，电阻变大。
少数材料温度升高，电阻变小）。
（导体的电阻的大小和导体的长度成正比，和横截面积成反比）。
（电阻与加在导体两端的电压和通过的电流无关）。
4、半导体:导电性介于和之间的材料。
温度、光照、杂质对它的性能有较大影响。
半导体材料可制成二极管、三极管、集成电路等。
5、超导现象：某些物质在温度降低时电阻变成的现象。
超导体适合做输电线和电动机、电磁铁的线圈等。
6、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。
日常用的白炽灯，灯丝的电阻为几百欧到几千欧。
实验室用的铜线，电阻小于百分之几欧。
电流表的内阻为零点几欧。
电压表的内阻为几千欧左右。
（分析问题时把电流表的电阻看成0，相当于导线；把电压表的电阻看成无穷大，相当于断路）四、变阻器滑动变阻器：1、原理：改变连入电路中电阻线的_________来改变电阻，从而改变电路中的__ ___。
2、作用：改变电路中的__________；对电路起________作用。
3、铭牌：例如一个滑动变阻器标有“50Ω2A”表示的意义是：_________是50Ω，允许通过的___________是2A。
4、正确使用：（1）（通常）应________在电路中使用；（2）接线要“________”（不能同时用上面的两个接线柱【相当于_______】和同时用下面的两个接线柱【相当于一个________】）；（3）闭合开关前应把阻值调至______的地方（电流最小的位置）【对电路起保护作用】5、应用：电位器（用来控制音量）欧姆定律知识点一、欧姆定律1．探究电流与电压、电阻的关系㈠采用的研究方法是：①保持不变，改变电压研究电流随电压的变化关系；②保持不变，改变电阻研究电流随电阻的变化关系。
㈡得出结论：①在电阻一定时，导体中的电流与；②在电压一定时，导体中的电流与。
㈢实验电路图：㈣两次实验中滑动变阻器的作用分别是什么？第３2．欧姆定律的内容： 。
3．数学表达式： 。
4．说明：①适用条件： （即用电器工作时，消耗的电能完全转化为内能）；②I 、U 、R 对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角标区别。
三者的单位依次是______、__ ___、___ _. ③同一导体（即R 不变），则I 与U 成 ； 同一电源（即U 不变），则I 与R 成 ；。
④R ＝U/I 是电阻的计算式，它表示导体的电阻可由U/I 计算出大小，电阻是导体本身的一种性质，与电压U 和电流I 等因素无关。
二、伏安法测电阻1．定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
2．原理：_________________。
3．电路图：4．步骤：①根据电路图连接实物电路。
连接电路时开关应 ，滑动变阻器的滑片应调到 。
②检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次Rx 的值，求出平均值。
④整理器材。
5．讨论：⑴本实验中，滑动变阻器的作用：① ；② 。
⑵测量结果偏小是因为： ； 测量结果偏大是因为： ⑶如图是两电阻的伏安曲线，则R 1 R 2（选填“<”、“>”或“=”）三、串联电路的特点1．电流：文字表达： 。
字母表达式： 。
2．电压：文字表达： 。
字母表达式： 。
3．电阻：文字表达： 。
字母表达式： 。
理解：把n 段导体串联起来，总电阻比任何一段导体的电阻都 ，这相当于增加了导体的 。
4．串联分压，电阻的阻值越大它分担的电压就 。
U 1：U ２＝ 。
四、并联电路的特点1．电流：文字表达： 。
字母表达式： 。
2．电压：文字表达： 。
字母表达式： 。
3．电阻： 文字表达： 。
字母表达式： 。
