一公司电气一部工法：预分支电缆敷设

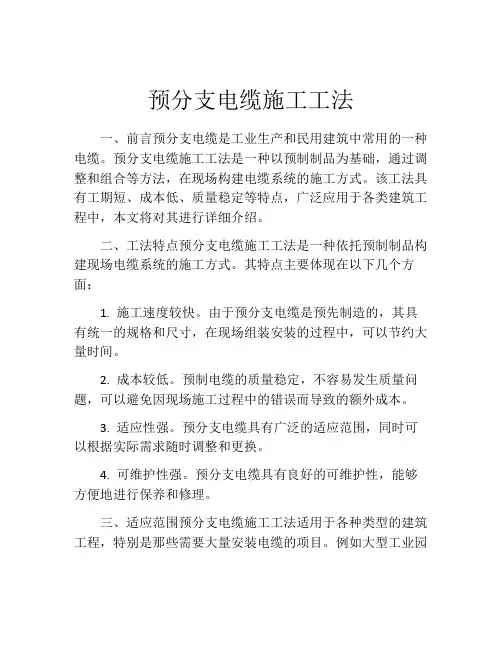

预分支电缆施工工法一、前言预分支电缆是工业生产和民用建筑中常用的一种电缆。

预分支电缆施工工法是一种以预制制品为基础，通过调整和组合等方法，在现场构建电缆系统的施工方式。

该工法具有工期短、成本低、质量稳定等特点，广泛应用于各类建筑工程中，本文将对其进行详细介绍。

二、工法特点预分支电缆施工工法是一种依托预制制品构建现场电缆系统的施工方式。

其特点主要体现在以下几个方面：1. 施工速度较快。

由于预分支电缆是预先制造的，其具有统一的规格和尺寸，在现场组装安装的过程中，可以节约大量时间。

2. 成本较低。

预制电缆的质量稳定，不容易发生质量问题，可以避免因现场施工过程中的错误而导致的额外成本。

3. 适应性强。

预分支电缆具有广泛的适应范围，同时可以根据实际需求随时调整和更换。

4. 可维护性强。

预分支电缆具有良好的可维护性，能够方便地进行保养和修理。

三、适应范围预分支电缆施工工法适用于各种类型的建筑工程，特别是那些需要大量安装电缆的项目。

例如大型工业园区、医院、机场、商业中心等。

此外，预分支电缆也适用于公共设施建设、地下道路等城市基础设施工程。

四、工艺原理预分支电缆施工工法是以预分支电缆为基础，组合安装成电缆系统的施工方式。

具体的施工工艺可以分为以下几个步骤：1. 选材：选用符合规格的预分支电缆。

2. 前期准备：在施工现场进行清理、标识和划分区域。

3. 安装预制件：根据电缆线路图，安装预制件。

4. 接入电缆：在预制件上接入电缆。

5. 组装连接器：安装组装连接器。

6. 测试电缆：测试电缆的质量和性能，保证其正常运行。

五、施工工艺在具体的施工过程中，预分支电缆的组装安装可以按照以下流程图进行：1. 前期准备：清理施工现场，划分区域。

2. 安装支架：根据电缆线路图，安装支架。

3. 安装接线盒：在支架上安装接线盒。

4. 接入电缆：在接线盒上接入电缆。

5. 安装组装连接器：在接线盒上安装组装连接器。

6. 接通电源：接通电源，测试电缆的质量和性能。

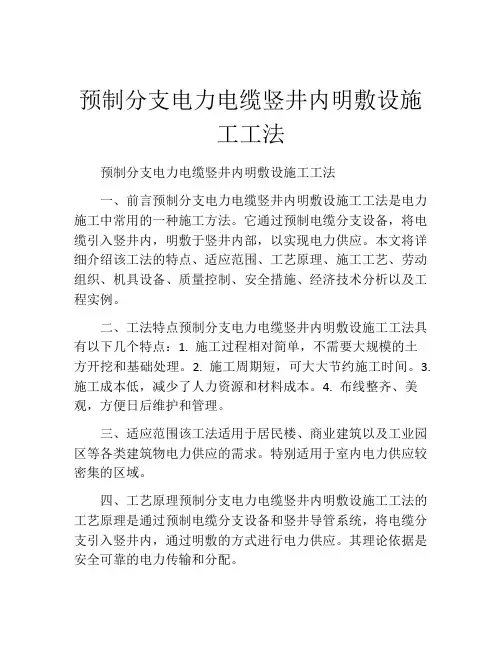

预制分支电力电缆竖井内明敷设施工工法预制分支电力电缆竖井内明敷设施工工法一、前言预制分支电力电缆竖井内明敷设施工工法是电力施工中常用的一种施工方法。

它通过预制电缆分支设备，将电缆引入竖井内，明敷于竖井内部，以实现电力供应。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点预制分支电力电缆竖井内明敷设施工工法具有以下几个特点：1. 施工过程相对简单，不需要大规模的土方开挖和基础处理。

2. 施工周期短，可大大节约施工时间。

3. 施工成本低，减少了人力资源和材料成本。

4. 布线整齐、美观，方便日后维护和管理。

三、适应范围该工法适用于居民楼、商业建筑以及工业园区等各类建筑物电力供应的需求。

特别适用于室内电力供应较密集的区域。

四、工艺原理预制分支电力电缆竖井内明敷设施工工法的工艺原理是通过预制电缆分支设备和竖井导管系统，将电缆分支引入竖井内，通过明敷的方式进行电力供应。

其理论依据是安全可靠的电力传输和分配。

五、施工工艺1. 确定电缆分支出口位置和数量，规划竖井内导管系统布局。

2. 预制电缆分支设备，包括分支箱、导管等。

3. 在竖井内进行导管安装，将导管连接到电缆分支设备。

4. 安装电缆分支设备，连接分支箱与导管。

5. 将主电缆引入竖井内，连接至分支箱。

6. 确定电缆明敷路径，安装电缆支撑装置。

7. 将电缆依次明敷在预定路径上，保持电缆整齐、紧凑。

8. 进行电缆接头处理，确保安全可靠。

9. 清理竖井内的杂物，进行竣工验收。

六、劳动组织在施工过程中，需要组织电力施工人员、技术人员、机械操作人员等进行配合作业。

合理规划劳动组织，提高工作效率和施工质量。

七、机具设备施工中需要用到的机具设备包括预制电缆分支设备、导管安装机械、电缆开槽机、电缆支撑装置等。

这些机具设备具有不同的特点、性能和使用方法，需要根据具体施工需求选择和使用。

八、质量控制为了保证施工质量，需要进行质量控制。

预分支电缆施工工法预分支电缆施工工法一、前言随着城市建设的不断发展，电力供应需求也在不断增加，大型建筑物、商业综合体以及工业园区对电力供应的要求越来越高。

预分支电缆作为一种新型电力供应方式，逐渐得到了广泛应用。

本文将介绍预分支电缆施工工法，旨在使读者对该工法有更深入的了解。

二、工法特点预分支电缆施工工法是将大型建筑物内部电力供应和分支电缆的安装工作提前完成，然后再将整体的电缆预先布置到建筑结构内，以后再由电力专业人员进行接线。

这种工法具有以下几个特点：1.施工便捷：通过在建筑物建设过程中并行进行电力供应和分支电缆的安装，避免了传统串行施工方式的等待和协调时间，提高了施工效率。

2.质量可控：预分支电缆在工厂进行预制和测试，保证了质量的可控性和一致性。

3.节省空间：预分支电缆可以直接布置在建筑结构中，无需额外的配电箱和接线盒，节省了宝贵的空间。

4.安全可靠：预分支电缆经过专业人员的设计和制造，具有较高的安全性和可靠性，有效降低了因电缆故障引发的安全风险。

三、适应范围预分支电缆施工工法适用于各类大型建筑物，如商业综合体、工业园区、高层住宅、医院等，特别是对于有高要求的电力供应，如恒温、恒湿的冷藏库，高性能的数据中心等。

四、工艺原理预分支电缆施工工法的实际工程操作与工法的理论依据和实际应用有密切的关系。

在施工过程中，需要采取以下技术措施：1.设计：根据建筑的布局和电力需求，进行预分支电缆的设计，确定电缆线路、起止点和布置方式等。

2.预制：在工厂进行电缆的预制，将预分支电缆制作成定制的模块，包括与主干电缆连接的预分支电缆和预安装的分支插座。

3.安装：根据设计要求，将预分支电缆模块布置到建筑结构中，保证电缆的顺畅和整齐。

4.接线：由电力专业人员进行预分支电缆与主干电缆的接线，确保电力供应的稳定和安全。

五、施工工艺1.设计阶段：根据建筑结构和电力需求，确定预分支电缆的线路和布置方式，编制施工图纸。

2.制作预制电缆：根据设计要求，在工厂进行预制电缆的制作，包括预分支电缆和预安装的分支插座。

预分支电缆施工工法一、预分支电缆简介预制分支电缆又称带分支电缆或枝状电缆，是把分支电缆导体用分支连接件与垂直主干电缆相连接，分支连接处用优于电缆外套的合成材料进行气密性模压密封制造出的一种电缆材料。

它具有供电安全可靠、绝缘性能好、配电成本低、安装环境及安装后维护要求低等优点，所以工程设计常常选择它作为树干式配电的供电主干线。

本人自2003年以来、通过对预制分支电缆在有关工程上的实际施工、并在施工当中总结经验、整理安装技术并形成了此工法。

二、工法特点安装过程采用专用机具及配用专用的安装附件，与传统材料、安装方法相比，提高了工效。

对关键工序（电缆的敷设与固定）的安装步骤、方法做了详细规定，保证了预制分支电缆的安全安装与稳定运行。

制定了严格的质量控制措施，确保安装质量水平达到优良要求。

1. 适用范围：适用于中、高层建筑中输送交流额定电压≤0.6/1.0kV，电流≤1600A的预制分支电缆供配电干线的安装、主要用于中高层住宅、办公楼、宾馆的竖向供电干线系统。

2. 工艺原理：预制分支电缆的安装是将已在生产工厂内标准化生产好的电缆利用其终端吊头与挂钩吊具悬挂安装在电气竖井、垂直（或水平）电缆桥架（或线槽）内。

电缆敷设时自下而上的吊装利用卷扬机，自上而下的放装可利用电缆自身重量下放。

主干电缆顶端配置绝缘起吊挂具（图b），并依靠挂钩横担（或预埋吊钩）（图a）、固定支架（图e）及电缆夹具（图f）等，这些辅件来承担电缆的重量及固定。

（预制分支电缆安装成品示意图如下）。

图预分支电缆成品示意图3.施工工艺流程及操作要点（1）施工工艺流程①确定电缆规格、回路、根数---②确定各回路的起点、终点及电缆走向---③确定电缆过墙、穿楼板预留洞尺寸是否满足要求----④绘制电缆敷设实际排列图----⑤确定敷设方法----⑥确定施工机具----⑦确定劳动力人数---⑧电缆敷设---⑨电缆固定----⑩电缆终端头制作、安装----①电缆回路标识----②电缆绝缘测试-----③送电运行。

预分支电缆施工方案前言预分支电缆是指在电缆敷设前，在主电缆中事先预留出分支电缆所需的空位，以便后续方便分支电缆的接入。

在施工中预分支电缆可以提高电气设备的可靠性，减少停机时间，提高工作效率等优点，因此得到了广泛的应用。

本文将介绍预分支电缆的施工方案，包括准备工作、电缆准备、电缆敷设、接线等方面的内容。

准备工作在正式进行预分支电缆施工之前，需要做好以下准备工作：1. 确定电缆敷设路线确定好电缆敷设路线以后，可以根据实际情况选择采用何种方式进行预分支电缆的敷设，并选择恰当的电缆材料。

在确定电缆敷设路线时，应该尽量减少拐弯、扭曲等地方，以保证电缆安装的平整度和弯曲半径。

2. 确定电缆数量和规格根据实际需要确定所需的电缆数量和规格。

具体选择何种规格的电缆，要考虑到线路负载、电缆敷设环境、温度、爆炸危险等因素。

3. 工具和材料准备根据电缆敷设长度、规格和数量的不同，需要准备不同的工具和材料。

例如，电缆剥皮器、电缆切割器、电缆接头、电缆皮带等。

电缆准备在进行电缆预分支敷设之前，需要对电缆进行以下准备工作：1. 剥去电缆保护层采用专业工具将电缆的保护层和绝缘层剥离。

2. 定位测量预留长度根据预分支电缆的需要量以及具体敷设路线，对电缆进行切割，并进行长度和位置的测量。

3. 安装压接头在电缆的末端位置进行安装压接头，便于接线的完成。

电缆敷设在完成以上两项准备工作后，即可进行电缆敷设：1. 敷设主电缆按照预定敷设路线敷设主电缆，留出预分支电缆所需的空间。

2. 敷设预分支电缆在主电缆中空出预分支电缆所需的空间后，将预分支电缆放置进主电缆中并确定位置。

3. 固定电缆采用电缆皮带等固定工具对敷设好的电缆进行固定，避免因运动或他人移动而脱出。

4. 进行光滑对电缆进行光滑处理，避免在不良环境下电缆过度弯曲。

接线在完成电缆敷设工作后，即可进行接线：1. 进行电缆接头安装首先需要将电缆接头加上压接头，并紧固并确定位置。

2. 进行接线在电缆接头完成后，进行接线连接，并检查连接是否牢固。

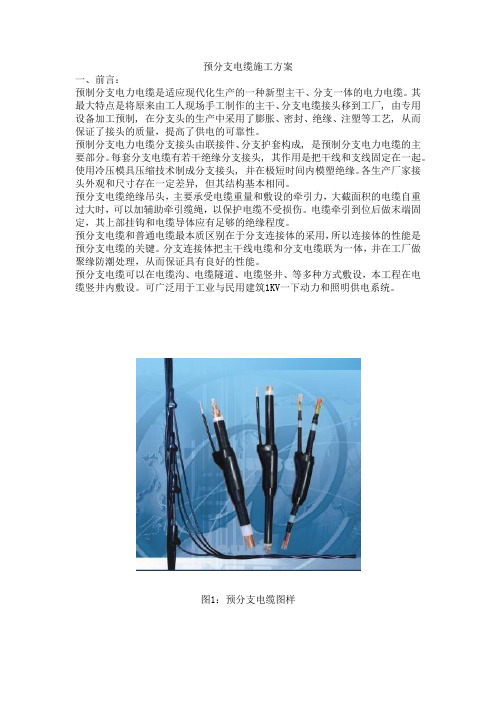

预分支电缆施工方案一、前言：预制分支电力电缆是适应现代化生产的一种新型主干、分支一体的电力电缆。

其最大特点是将原来由工人现场手工制作的主干、分支电缆接头移到工厂, 由专用设备加工预制, 在分支头的生产中采用了膨胀、密封、绝缘、注塑等工艺, 从而保证了接头的质量，提高了供电的可靠性。

预制分支电力电缆分支接头由联接件、分支护套构成, 是预制分支电力电缆的主要部分。

每套分支电缆有若干绝缘分支接头, 其作用是把干线和支线固定在一起。

使用冷压模具压缩技术制成分支接头, 并在极短时间内模塑绝缘。

各生产厂家接头外观和尺寸存在一定差异, 但其结构基本相同。

预分支电缆绝缘吊头，主要承受电缆重量和敷设的牵引力，大截面积的电缆自重过大时，可以加辅助牵引缆绳，以保护电缆不受损伤。

电缆牵引到位后做末端固定，其上部挂钩和电缆导体应有足够的绝缘程度。

预分支电缆和普通电缆最本质区别在于分支连接体的采用，所以连接体的性能是预分支电缆的关键。

分支连接体把主干线电缆和分支电缆联为一体，并在工厂做聚缘防潮处理，从而保证具有良好的性能。

预分支电缆可以在电缆沟、电缆隧道、电缆竖井、等多种方式敷设，本工程在电缆竖井内敷设。

可广泛用于工业与民用建筑1KV一下动力和照明供电系统。

图1：预分支电缆图样二、编制依据《电气装置安装工程电缆线路施工及验收规范》GB50168、《建筑电气工程施工质量验收标准》GB50303、《预分支电力电缆安装图集》标准图集00D101-7二、主要技术内容3.1电缆型号本工程所使用的羽根直树电缆主要型号有：WDZA-YJY 4*150+1*70、WDZA-YJY4*185+1*953.2.预分支电缆的质量验收要求a、型号规格及电压等级符合设计要求, 并有合格证, 电缆合格证上有许可证编号。

每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆外观完好无损, 护套无老化及裂纹, 电缆封头严密。

b、电缆敷设前应具备条件: 预留洞, 预埋件符合设计要求, 井道内饰完成, 地坪结束。

什么是预分支电缆优点有哪些如何敷设和安装预分支电缆是指在工厂生产时已经完成了分支的电缆，每个分支上都带有连接头，方便在现场进行快速的安装和连接。

相对于传统的电缆，预分支电缆优点明显，下面就具体介绍一下。

一、优点1. 提高安全性预分支电缆的分支连接在工厂完成，保证了连接的可靠性和安全性，避免了在现场连接时出现的人为错误或隐患，从而提高了设备的安全系数。

2. 节约时间传统的电缆的连接一般需要现场进行，而预分支电缆则可以直接使用，节省了安装时间。

预分支电缆的每一个分支都能够快速地与连接器相结合，加快现场施工的速度。

3. 降低成本虽然预分支电缆单价相对于普通电缆会稍微高一些，但是由于现场不需要进行连接，减少了人工和设备的费用，从总体上来说可以降低使用成本，更加体现成本优势。

4. 方便维护由于预分支电缆连接处都已经在工厂完成了，现场工作人员在进行维护时，会比传统电缆方便许多，只需确定是哪一根电缆出现了问题，更换就可以。

二、敷设和安装用预分支电缆进行敷设和安装相对于普通电缆更加方便，简单，需要注意以下几点：1. 确定敷设路径和长度，保证每个分支能够达到所需长度。

2. 使用支架、槽道等设施将电缆固定在位。

3. 接线时应根据预制连接头接线，确保接线的正确性。

4. 在连接时需要方法和工具使用得当，并保证电线的连接处可靠性。

5. 使用注意防潮，保证电线处于干燥的状态。

6. 在初步安装时，应进行试运行，在保证设备的安全性和分支电缆的正常工作后进行接地。

三、总结预分支电缆解决了传统电缆敷设和连接时的繁琐和不便，在安装和使用效率上有着明显的优势，在电力、通讯、交通等领域都有较广泛的应用。

在使用过程中需要注意的是正确的敷设和安装，避免触碰导线而导致安全事故的发生。

总的来说，预分支电缆是一种高效、安全、经济、方便的电线敷设和连接形式，将会越来越广泛地得到应用。

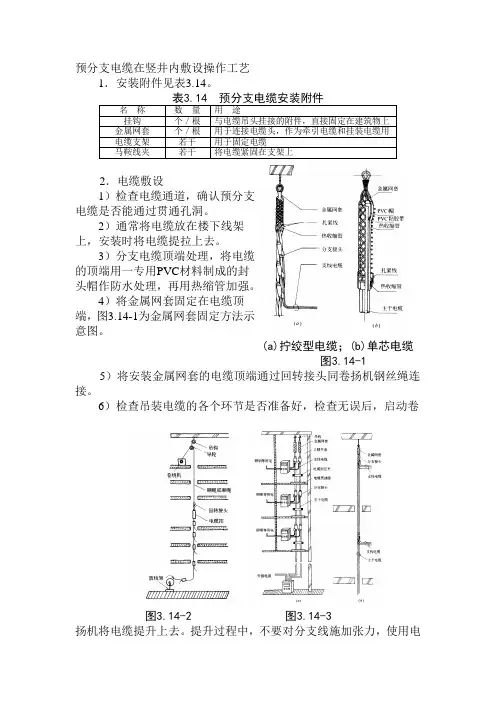

预分支电缆在竖井内敷设操作工艺
1．安装附件见表3.14。

2．电缆敷设
1）检查电缆通道，确认预分支
电缆是否能通过贯通孔洞。

2）通常将电缆放在楼下线架
上，安装时将电缆提拉上去。

3）分支电缆顶端处理，将电缆
的顶端用一专用PVC材料制成的封
头帽作防水处理，再用热缩管加强。

4）将金属网套固定在电缆顶
端，图3.14-1为金属网套固定方法示
意图。

(a)拧绞型电缆；(b)单芯电缆
图3.14-1 5）将安装金属网套的电缆顶端通过回转接头同卷扬机钢丝绳连接。

6）检查吊装电缆的各个环节是否准备好，检查无误后，启动卷
图3.14-2 图3.14-3
扬机将电缆提升上去。

提升过程中，不要对分支线施加张力，使用电
缆重量4倍以上强度的提升用绳缆，边提升，边检查，以免电缆受伤，提升用的电缆网套到达顶部时，将网套挂在预埋的吊钩上。

图3.14-2为预分支电缆敷设方法示意图。

7）对中间部位进行固定，固定间距1．5～2m。

单芯电缆用马鞍线夹固定。

8）将支线电缆端头进行连接。

9）进行主干线电缆的连接。

10）图3.14-3为预分支电缆的安装示意图。

3．电缆挂标志牌
1）标志牌规格应一致，并有防腐性能，挂装应牢固。

2）标志牌应注明电缆编号、规格、型号、电压等级及起始位置。

3）沿电缆管道敷设电缆在其两端、井道内应挂标志牌。

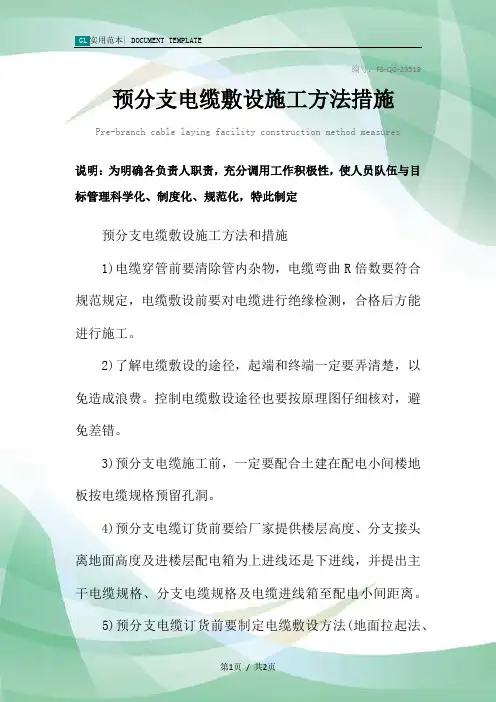

编号：FS-QG-29519预分支电缆敷设施工方法措施Pre-branch cable laying facility construction method measures
说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目
标管理科学化、制度化、规范化，特此制定
预分支电缆敷设施工方法和措施
1)电缆穿管前要清除管内杂物，电缆弯曲R倍数要符合规范规定，电缆敷设前要对电缆进行绝缘检测，合格后方能进行施工。

2)了解电缆敷设的途径，起端和终端一定要弄清楚，以免造成浪费。

控制电缆敷设途径也要按原理图仔细核对，避免差错。

3)预分支电缆施工前，一定要配合土建在配电小间楼地板按电缆规格预留孔洞。

4)预分支电缆订货前要给厂家提供楼层高度、分支接头离地面高度及进楼层配电箱为上进线还是下进线，并提出主干电缆规格、分支电缆规格及电缆进线箱至配电小间距离。

5)预分支电缆订货前要制定电缆敷设方法(地面拉起法、
楼顶放下法)，以便厂家包装、运输。

6)预分支电缆敷设前预埋好横担、吊钩及线夹。

请输入您公司的名字
Foonshion Design Co., Ltd。

预分支电缆施工方案完整第一篇范本-正式风格：预分支电缆施工方案完整一、引言在电力设备安装及建设领域，预分支电缆的施工方案是确保电力系统正常运行的重要环节之一。

本旨在详细介绍预分支电缆施工方案的具体步骤和注意事项，以保证施工过程的安全性和效率。

二、施工前准备1. 施工前的调查研究：针对预分支电缆施工区域进行细致调查，了解地形地貌、周边环境、地下管线等情况，以制定合理的施工方案。

2. 材料和设备准备：根据预分支电缆的规格和数量，采购所需的材料和设备，确保其质量符合相关标准，并做好储备和保养工作。

三、施工流程1. 线路布置：根据设计图纸，确定预分支电缆的布置路径和走向，合理安排并标记施工区域。

2. 地面准备：清理施工区域的杂物和垃圾，确保地面平整整洁，并进行必要的基础工程。

3. 预埋管道安装：根据设计要求，进行预分支电缆的埋地管道敷设，包括材料选择、管道铺设和防护措施等。

4. 电缆敷设：将预分支电缆按照设计要求进行敷设，并注意保护电缆的外包装，避免损坏。

5. 连接和绝缘：对预分支电缆进行连接和绝缘处理，确保电缆之间的连接牢固可靠，绝缘性能良好。

6. 安装和调试：将电缆连接至设备和电源端，进行接地和测试等工作，并确保电力系统正常运行。

四、施工安全1. 安全防护措施：在施工现场设置明显的安全警示标志和防护措施，包括安全帽、防护眼镜、防滑鞋等，并完善施工安全管理。

2. 操作规范：严格按照施工操作规范进行施工，确保工人的安全和健康，避免事故发生。

五、验收和保养1. 施工验收：对预分支电缆施工的质量进行验收，包括电缆的连接、绝缘和运行情况等。

2. 保养维护：做好预分支电缆的保养和维护工作，及时处理可能出现的故障和问题。

六、附件本所涉及的附件包括：设计图纸、材料采购清单、设备清单、验收报告等。

七、法律名词及注释本所涉及的法律名词及注释如下：第二篇范本-简洁风格：预分支电缆施工方案完整一、引言本旨在详细介绍预分支电缆施工方案的具体步骤和注意事项，以确保电力系统的正常运行。
