室内分布系统建设指导原则无线维护中心一、基本原则：建设室内分布系统是为了解决建筑物内部的信号盲区、弱覆盖区以及信号杂乱造成的通信质量差等问题，同时利用室内信源分担室内业务量改善网络拥塞。
从无线网络的整体看，室内分布系统定位为室外覆盖的延伸，对网络能力起补充增强作用。
因此无论从覆盖需求还是从投资方面考虑，既没有必要也不需要对所有的建筑物都通过室内分布系统实施全覆盖。
在站点选取上应关注以下三个方面：1、市场导向原则优先考虑人流量大、高话务场所，室内分布系统工程建设覆盖范围为三星级（含三星）以上的酒店；人员集中、知名度高的办公写字楼；大型展馆、娱乐餐饮场所；机场车站等交通枢纽楼及交易会场等重要公共场所；面积大、人流量大、经济情况好的商场、超市；覆盖地铁、隧道、地下商场、停车场等。
2、统一性原则室内分布系统建设应与室外网络统一规划，并与室外的网络优化相结合，实现整体网络性能的最优化。
在建设室内分布系统时要考虑室外信号的影响，同时也要考虑对室外干扰信号的抬升，避免与室外基站过多地切换，尽可能减少对室外基站造成的影响。
3、经济性原则室内分布系统工程的建设不仅要考虑提高网络质量和品牌形象，还要考虑投资效益，严格控制投资成本。
室内分布系统建设应依不同建筑物的重要性制定不同的服务等级，统筹安排，分轻重缓急，逐步分批建设。
二、覆盖功能定位：楼宇功能划分与业务覆盖需求：三、室内覆盖信源选取原则：主要以RRU和光纤直放站为主，部分纤路到达困难的可以考虑用无线直放站。
分布式基站RRU由于安装位置灵活，可以直接安装在最优位置，避免了长距离走线的功率损耗，并且能在分布系统设计中做到功率的最优分配，可以大大减少有源放大设备，降低分布系统的造价。
直放站信源安装方式接近分布式基站，具有同样的优点，但是一般直放站信源不建议在后级使用有源放大设备。
直放站信源在分布系统设计中同基站的最大区别是，由于直放站信源只是将室外宏站信号引入到室内进行补盲的覆盖，在分布系统设计中不用对室内外信号之间的切换、泄漏等问题进行考虑，天线点位和功率的设计更为灵活。
室内信号覆盖解决方案室内信号覆盖系统室内覆盖系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内覆盖系统原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
以下是建筑物常见的解决方案：电梯信号覆盖解决方案:随着移动通信事业的飞速发展，用户对网络覆盖的要求越来越高。
因电梯对室外信号屏蔽非常严重，使得电梯内大都为弱区和盲区，严重影响了运营商的服务质量，所以室内覆盖工程的重点和热点地区也就是电梯；室内网络信号的质量也就成为运营商核心竞争力的一个重要组成部分。
该解决方案主要是针对室内电梯进行专项覆盖解决方案·泄漏电缆覆盖方案·定向板状天线加泄漏电缆覆盖方案·定向板状天线覆盖方案高层覆盖解决方案:应用环境· 可接收到周围乃至较远地区的诸多小区信号· 频率干扰严重· 话音不清晰，伴有杂音、掉话等现象· 超高层地区会出现无覆盖的情况解决方案·以室内分布系统为主的综合解决方案·宏基站（或微蜂窝）+干线放大器+天馈系统·主要解决高层内公共区域信号的弱、盲问题·室外分布系统与室内分布系统相结合的综合解决方案·室内部分：直放站（微蜂窝或宏基站）+干线放大器+天馈系统·室外部分：直放站（微蜂窝或宏基站）+室外分布系统·分层覆盖解决方案：在普通宏蜂窝的物理上层再建设一层宏蜂窝。
分层组网可以选用独立频段，也可与普通宏蜂窝合用频段，解决同、临频干扰造成的掉话、通话质量差、呼叫困难等问题天线美化解决方案:解决方案· 环境亲合度高，具有良好隐蔽效果· 施工的可操作性强符合物业管理许可、施工规范· 材料电器性能好，部件可靠性高· 安全性能强，防雷、放水、抗风性能良好· 适用于各种环境，提供个性化方案应用场所商务区、居民区、风景区。

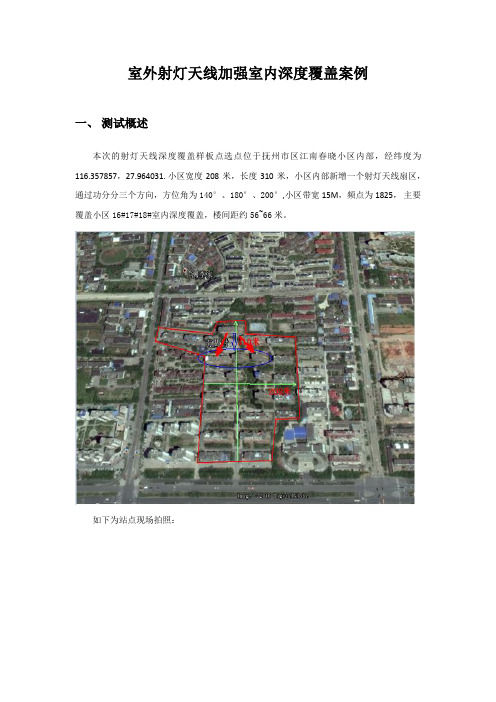

室外射灯天线加强室内深度覆盖案例
一、测试概述
本次的射灯天线深度覆盖样板点选点位于抚州市区江南春晓小区内部，经纬度为116.357857，27.964031. 小区宽度208米，长度310米，小区内部新增一个射灯天线扇区，通过功分分三个方向，方位角为140°、180°、200°,小区带宽15M，频点为1825，主要覆盖小区16#17#18#室内深度覆盖，楼间距约56~66米。
如下为站点现场拍照：
测试的楼宇所在小区位置示意图：
六、总结和建议
通过射灯天线小区的开通前后对比测试得出如下结论：
1开通后16#、17#、18#室内RSRP覆盖由-116.88dbm提升至-83.09dbm，提升比例
28.9%；
2开通后16#、17#、18#室内SINR覆盖由7.69db提升至21.29db,提升比例176.8%；
3开通后16#、17#、18#室内下载速率由11.09mbps提升至50.22mbps，提升比例352.84%；
小结：通过测试发现，FZ_HF_L_XD_抚州迎宾大道电信局BBU$抚州江南春晓26栋射灯-4_L0239能够满足该小区大部分区域的室内覆盖，且在道路测试上传、下载速率均能达标，测试过程中信号正常，与其他站点切换正常。
在基站开通之后，16#17#18#楼宇内覆盖有了巨大改善；。
中国联通室内覆盖分场景建设指导意见中国联通网络公司网络建设部2012年9月目次一.室内覆盖的技术手段 (4)1.技术手段分类 (4)2.室外基站覆盖技术 (4)2.1室外基站 (4)2.2 RRU拉远 (4)2.3一体化RRU (4)2.4直放站 (5)3.室内分布系统技术 (5)3.1无源分布系统 (5)3.2有源分布系统 (6)3.3光纤分布系统 (7)4.室内外综合覆盖 (8)5.无源和光纤分布系统对比 (8)二.室内覆盖的场景 (10)1.场景分类 (10)2.覆盖方式选取原则 (10)3.各场景主要覆盖手段 (10)三.各场景方案要求 (13)1.交通枢纽 (13)1.1场景分类 (13)1.2需要考虑的主要问题 (13)1.3机场 (14)1.4地铁及隧道 (19)2.公共场所 (22)2.1场景分类 (22)2.2需要考虑的主要问题 (22)2.3体育场馆 (23)3.写字楼 (29)3.1场景分类 (29)3.2需要考虑的主要问题 (30)3.3写字楼 (30)4.住宅小区 (34)4.1场景分类 (34)4.2需要考虑的主要问题 (35)4.3别墅小区 (35)4.4多层小区 (37)4.5城中村 (38)4.6高层/环抱型小区 (39)4.7独栋高层 (43)5.学校 (45)5.1场景分类 (45)5.2需要考虑的主要问题 (46)5.3覆盖总原则 (46)5.4网络示意图 (47)5.5覆盖规划 (47)5.6切换规划 (49)5.7容量规划 (49)6.电梯地停 (52)6.1场景分类 (52)6.2电梯 (52)6.1地下停车场 (52)四.综合造价要求 (54)1.主要建设内容 (54)2.主要费用 (54)3.各场景综合造价要求 (54)一. 室内覆盖的技术手段1. 技术手段分类室内无线网络覆盖实现方式主要分为室外基站、室内分布系统、室内外综合三种。
（1）室外基站主要用于单层面积比较小、无线信号比较容易穿透建筑物的室内覆盖；建设成本低，但对大型楼宇覆盖效果差。
浅谈5G室内覆盖解决策略发布时间：2021-10-14T02:53:39.336Z 来源：《科学与技术》2021年16期作者：齐春言[导读] 因5G使用了更高的频率，意味着信号传输损耗和穿透损耗将会更大，给5G组网带来了挑战作者齐春言单位：中国电信股份有限公司安徽无线网络优化中心，邮编：230031【摘要】因5G使用了更高的频率，意味着信号传输损耗和穿透损耗将会更大，给5G组网带来了挑战。
相较传统的低频组网，高频组网将会使室外站间距变的更小，给解决室内信号覆盖带来极大的困难，建设成本也会增加。
5G时代85%以上的业务发生在室内，低成本有效解决室内覆盖将是5G无线网络规划的重点和难点。
5G室内覆盖解决手段已突破传统无源室分解决方案，引入了有源室分技术解决方案。
本文重点探讨5G室内覆盖不同的技术解决方案及适用场景，为5G室内无线网络规划及部署提供参考。
【关键词】5G；室内覆盖；室外站；有源室分；无源室分；方案对比1 前言随着移动通信技术不断发展，智能终端的普及使我们的生活方式围绕各种新型应用进行了重构，移动数据流量爆炸增长，海量设备连接及不断涌现，生活发生了深刻的变革。
增强现实、虚拟现实、超高清视频、移动云等丰富的体验业务将进一步促进5G室内业务的发展。
解决好5G室内覆盖，有效降低TCO，将是运营商在部署5G无线网络时需要重点考虑的课题。
2室外站照射室内方案大部分居民区等建筑物的室内信号覆盖是利用室外站照射解决的，但其大多只能解决室内的5G浅层区域覆盖。
这种室内覆盖解决方案一般用于外墙非全封闭、内部结构简单、无深度覆盖需求的的中小型建筑物覆盖的场景，如住宅、小型宾馆、小型写字楼等。
做5G室外宏站规划时，需考虑室内的穿透损耗，合理规划站间距。
以城区为例，若要求小区边缘速率达到上行5Mbps，3.5GHz频段组网室外站间距约为390米，2.1GHz频段组网室外站间距约为600米。
可见2.1GHz频段更适用于室外站照射室内解决方案。
小区无线覆盖方案1. 引言小区无线覆盖是指在小区内提供稳定可靠的无线信号，以满足住户和访客无线通信需求的解决方案。
随着移动通信技术的快速发展，小区无线覆盖已经成为一个重要的问题。
本文将针对小区无线覆盖的需求和现状，提出一种可行的无线覆盖方案。
2. 小区无线覆盖需求分析在设计小区无线覆盖方案之前，我们首先需要对小区的无线覆盖需求进行分析。
2.1 室内覆盖需求室内覆盖是小区无线覆盖的主要需求之一。
在小区内的住户需要在室内进行无线通信，如手机通话、上网等。
因此，室内的无线覆盖需要提供良好的信号质量和稳定的连接速度。
此外，室内覆盖还需要考虑到各种建筑结构、室内布局和材料对无线信号的干扰程度。
2.2 室外覆盖需求除了室内覆盖，小区的室外区域也需要无线覆盖。
室外覆盖主要用于小区的公共区域，如花园、游泳池等。
室外覆盖需要提供广域覆盖和大容量的数据传输能力，以满足住户和访客在室外的移动通信需求。
3. 小区无线覆盖方案设计根据上述需求分析，我们可以制定以下小区无线覆盖方案：3.1 室内覆盖方案为了满足小区住户在室内的无线通信需求，我们建议采用以下方案：•在小区的各个楼栋设置室内基站，以提供稳定和高质量的信号覆盖。
•基站之间采用光纤互连，以增强信号传输能力和覆盖范围。
•根据建筑结构和材料的不同，调整室内天线的布置和方向，以减少信号的干扰和衰减。
•室内覆盖还可考虑采用分布式天线系统（DAS）或无线局域网（WLAN）等技术，以提供更广泛的覆盖范围和更高的传输速度。
3.2 室外覆盖方案为了满足小区的室外无线通信需求，我们建议采用以下方案：•在小区的公共区域布置室外基站，以提供广域覆盖和大容量的数据传输能力。
•基站之间采用点对点无线传输技术或光纤互连，以增强信号传输能力和覆盖范围。
•根据室外区域的特点和需求，调整天线的布置和方向，以提供稳定和高质量的信号覆盖。
•室外覆盖还可考虑采用微基站或分布式天线系统（DAS）等技术，以提供更灵活和可扩展的覆盖解决方案。
住宅小区综覆盖解决的方案住宅小区综覆盖解决方案在当今社会，住宅小区的综合覆盖问题日益受到关注。
随着人们对生活品质的要求不断提高，以及智能化设备的广泛应用，一个完善的住宅小区综合覆盖体系变得至关重要。
这不仅包括网络信号的覆盖，还涵盖了安全监控、物业管理服务等多个方面。
下面，我们将详细探讨住宅小区综覆盖的解决方案。
一、网络信号覆盖（一）移动通信信号覆盖在现代社会，移动通信已经成为人们生活中不可或缺的一部分。
然而，在一些住宅小区中，由于建筑物的遮挡、信号衰减等原因，移动通信信号可能存在盲区或弱区。
为了解决这个问题，可以采用室内分布系统和室外宏基站相结合的方式。
室内分布系统通过在建筑物内部安装天线和信号放大器，将室外的移动通信信号引入室内，从而实现室内的良好覆盖。
室外宏基站则负责覆盖小区的公共区域和周边道路。
（二）无线网络覆盖随着智能手机、平板电脑等无线设备的普及，无线网络覆盖也成为住宅小区综合覆盖的重要组成部分。
可以在小区内设置多个无线接入点（AP），实现公共区域的无线网络覆盖。
对于居民楼内部，可以采用每户单独安装无线路由器或者采用分布式无线网络系统的方式，确保居民在家中也能享受到稳定、高速的无线网络服务。
二、安全监控覆盖（一）视频监控系统视频监控系统是住宅小区安全防范的重要手段。
在小区的出入口、停车场、公共区域、楼道等关键位置安装高清摄像头，实现 24 小时不间断监控。
监控图像可以实时传输到监控中心，以便管理人员及时发现异常情况并采取相应措施。
同时，视频监控系统还可以与报警系统联动，当发生异常情况时，自动触发报警并通知相关人员。
（二）门禁系统门禁系统可以有效地控制小区人员的进出。
可以在小区出入口设置车辆道闸和行人门禁，只有经过授权的车辆和人员才能进入小区。
对于居民楼，可以安装单元门门禁和电梯刷卡系统，进一步提高安全性。
（三）周界防范系统周界防范系统用于防止非法人员从小区周边入侵。
可以采用电子围栏、红外对射等技术，在小区的围墙或周边设置感应设备，当有人翻越或破坏时，系统会立即发出报警信号。
居民小区分场景弱覆盖解决方案本方案主要从以下几个方面进行描述：一、情景说明：近年来，居民小区内选取宏站站址阻力越来越大，因此高层小区、密集小区等宏站无法覆盖的深度区域存在弱覆盖，造成用户投诉增多，移动品牌效力下降，因此需要采用除宏基站外的方式，完成居民小区深度覆盖，提升用户感知。
二、问题分析：首先需要将目前城区内常见的小区进行分类，然后根据不同场景的特点制定相应的解决方案，根据小区内楼宇高度及分布特性，将居民小区分为以下5类：(1)多层居民区（6层及以下）(2)小高层居民区(6-15层)(3)高层居民区(高于15层)(4)综合居民区(小区包含多层、小高层、高层)(5)特种类型楼宇(环形楼、回字形筒子楼、结构复杂的塔楼等)三、解决方案：针对以上5类场景，分别提出深度覆盖解决方案。
1、多层居民区（6层及以下）建筑特性：楼层矮，内部建筑结构相对简单。
在周边规划建设宏站情况下，小型低层居民区基本可解决深度覆盖问题，大中型低层居民区中心区域、远离宏站区域会存在弱覆盖。
解决方案：(1)室外宏站，优先考虑在小区内部或者周围200米以内建设室外宏基站，(2)室外微基站(地面灯杆等)：室外宏站覆盖完成后，对于仍然无法满足覆盖的楼宇，可以采用室外微基站或者光分布系统建设方式。
2、小高层居民区(6-15层)建筑特性：楼宇相对结构单一，但相对周围楼宇较高，需要针对具体楼宇进行针对性覆盖，同时小高层小区地下存在地下停车场等区域也需要解决通信覆盖问题。
解决方案：(1)室外宏站：利用小区以外附近宏基站解决小区内大多数楼宇朝向基站方向的覆盖问题。
室外宏站具体覆盖方案参照上小节多层小区宏站覆盖方案，小区内部覆盖需结合其他方式。
(2)室外微基站：根据室外宏站覆盖的情况，对于仍然无法满足覆盖的楼宇或个别楼宇的无覆盖或弱覆盖区域，可以采用室外微基站地面、楼体中段或楼顶对打的方式解决。
地面部分安装微基站，采用对打方式主要覆盖小区内部地面以及低矮的1-7层部分；楼体中断或者楼顶安装微基站，采用对打方式可以覆盖小区楼宇中上层的部分。
