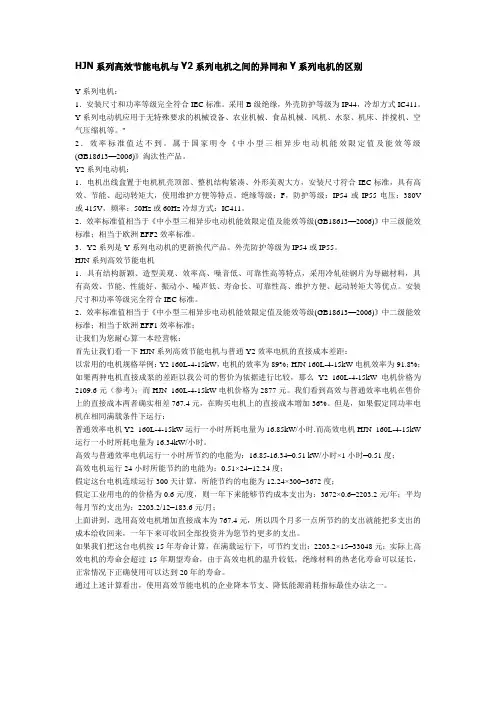

HJN系列高效节能电机与Y2系列电机之间的异同和Y系列电机的区别

HJN系列高效节能电机与Y2系列电机之间的异同和Y系列电机的区别Y系列电机：1．安装尺寸和功率等级完全符合IEC标准。

采用B级绝缘，外壳防护等级为IP44，冷却方式IC411。

Y系列电动机应用于无特殊要求的机械设备、农业机械、食品机械、风机、水泵、机床、拌搅机、空气压缩机等。

"2．效率标准值达不到。

属于国家明令《中小型三相异步电动机能效限定值及能效等级(GB18613—2006)》淘汰性产品。

Y2系列电动机：1．电机出线盒置于电机机壳顶部、整机结构紧凑、外形美观大方，安装尺寸符合IEC标准，具有高效、节能、起动转矩大，使用维护方便等特点。

绝缘等级：F，防护等级：IP54或IP55电压：380V 或415V，频率：50Hz或60Hz冷却方式：IC411。

2．效率标准值相当于《中小型三相异步电动机能效限定值及能效等级(GB18613—2006)》中三级能效标准；相当于欧洲EFF2效率标准。

3．Y2系列是Y系列电动机的更新换代产品。

外壳防护等级为IP54或IP55。

HJN系列高效节能电机1．具有结构新颖、造型美观、效率高、噪音低、可靠性高等特点，采用冷轧硅钢片为导磁材料，具有高效、节能、性能好、振动小、噪声低、寿命长、可靠性高、维护方便、起动转矩大等优点。

安装尺寸和功率等级完全符合IEC标准。

2．效率标准值相当于《中小型三相异步电动机能效限定值及能效等级(GB18613—2006)》中二级能效标准；相当于欧洲EFF1效率标准；让我们为您耐心算一本经营帐：首先让我们看一下HJN系列高效节能电机与普通Y2效率电机的直接成本差距：以常用的电机规格举例：Y2 160L-4-15kW，电机的效率为89%；HJN 160L-4-15kW电机效率为91.8%；如果两种电机直接成泵的差距以我公司的售价为依据进行比较，那么Y2 160L-4-15kW电机价格为2109.6元（参考）；而HJN 160L-4-15kW电机价格为2877元。

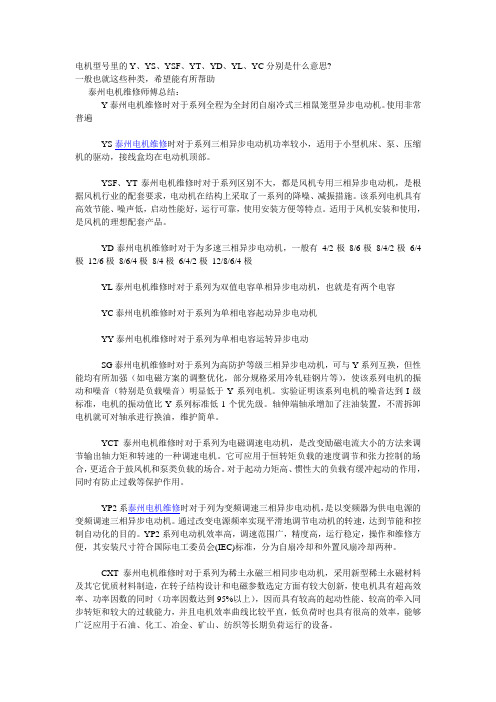

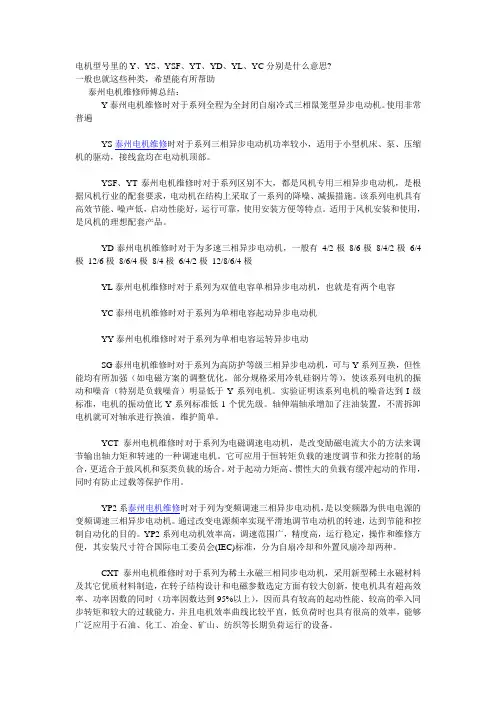

电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?一般也就这些种类，希望能有所帮助泰州电机维修师傅总结：Y泰州电机维修时对于系列全程为全封闭自扇冷式三相鼠笼型异步电动机。

使用非常普遍YS泰州电机维修时对于系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。

YSF、YT泰州电机维修时对于系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。

该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。

适用于风机安装和使用，是风机的理想配套产品。

YD泰州电机维修时对于为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极YL泰州电机维修时对于系列为双值电容单相异步电动机，也就是有两个电容YC泰州电机维修时对于系列为单相电容起动异步电动机YY泰州电机维修时对于系列为单相电容运转异步电动SG泰州电机维修时对于系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。

实验证明该系列电机的噪音达到I级标准，电机的振动值比Y系列标准低1个优先级。

轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。

YCT泰州电机维修时对于系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。

它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。

对于起动力矩高、惯性大的负载有缓冲起动的作用，同时有防止过载等保护作用。

YP2系泰州电机维修时对于列为变频调速三相异步电动机，是以变频器为供电电源的变频调速三相异步电动机。

通过改变电源频率实现平滑地调节电动机的转速，达到节能和控制自动化的目的。

Y系列、Y2系列、YE3高效电机参数对比表一、 Y系列电机参数表Y系列电机主要参数额定电流 效率 功率因数功率A % COS(Φ)KW 2P 4P 6P 8P 10P 2P 4P6P 8P10P 2P 4P 6P 8P10P 0.55 - 1.5 - 73.0 0.760.75 1.8 2.0 2.2 75.0 74.5 72.5 0.84 0.76 0.701.12.5 2.73.2 77.0 78.0 73.5 0.86 0.78 0.721.5 3.4 3.7 4.0 78.0 79.0 77.5 0.85 0.79 0.742.2 4.8 5.0 5.6 5.8 80.5 81.0 80.5 80.5 0.86 0.82 0.74 0.713 6.4 6.8 7.2 7.7 82.0 82.5 83.0 82.0 0.87 0.81 0.76 0.724 8.2 8.8 9.4 9.9 85.5 84.5 84.0 84.0 0.87 0.82 0.77 0.735.5 11.1 11.6 12.6 13.3 85.5 85.5 85.3 85.0 0.88 0.84 0.78 0.747.5 15.0 15.4 17.0 17.7 86.2 87.0 86.0 86.0 0.88 0.85 0.78 0.7511 21.8 22.6 24.6 24.8 87.2 88.0 87.0 87.5 0.88 0.84 0.78 0.7715 29.4 30.3 31.4 34.1 88.2 88.5 89.5 88.0 0.88 0.85 0.81 0.7618.5 35.5 35.9 37.7 41.3 89.0 91.0 89.8 89.5 0.89 0.86 0.83 0.7622 42.2 42.5 44.6 47.6 89.0 91.5 90.2 90.0 0.89 0.86 0.83 0.7830 56.9 56.8 59.5 63.0 90.0 92.2 90.2 90.5 0.89 0.87 0.85 0.8037 69.8 70.4 72.0 78.2 90.5 91.8 90.8 91.0 0.89 0.87 0.86 0.7945 84.0 84.2 85.4 93.2 101.0 91.5 92.3 92.0 91.7 91.5 0.89 0.88 0.87 0.80 0.74 55 102.6 102.6 104.4 113.5 122.7 91.5 92.6 92.0 92.0 92.0 0.89 0.88 0.87 0.80 0.74 75 139.2 139.7 141.1 152.1 164.3 92.0 92.7 92.8 92.5 92.5 0.89 0.88 0.87 0.81 0.75 90 166.1 164.3 168.6 179.3 92.5 93.5 93.2 93.0 0.89 0.89 0.87 0.82110 203.0 200.8 205.5 218.5 92.5 93.5 93.5 93.3 0.89 0.89 0.87 0.82132 242.3 239.7 245.8 93.0 94.0 93.8 0.89 0.89 0.87160 292.1 289.0 297.9 93.5 94.5 93.8 0.89 0.89 0.87185 337.8 334.2 344.4 93.5 94.5 93.8 0.89 0.89 0.87200 365.2 361.3 - 93.5 94.5 0.89 0.89实际上Y系列电机在特殊情况下还可以定制12极电机。

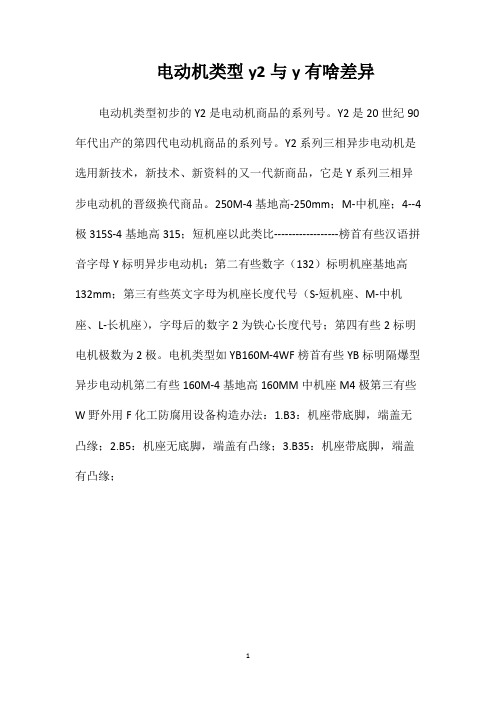

电动机类型y2与y有啥差异电动机类型初步的Y2是电动机商品的系列号。

Y2是20世纪90年代出产的第四代电动机商品的系列号。

Y2系列三相异步电动机是选用新技术，新技术、新资料的又一代新商品，它是Y系列三相异步电动机的晋级换代商品。

250M-4基地高-250mm；M-中机座；4--4极315S-4基地高315；短机座以此类比------------------榜首有些汉语拼音字母Y标明异步电动机；第二有些数字（132）标明机座基地高132mm；第三有些英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字2为铁心长度代号；第四有些2标明电机极数为2极。

电机类型如YB160M-4WF榜首有些YB标明隔爆型异步电动机第二有些160M-4基地高160MM中机座M4极第三有些W野外用F化工防腐用设备构造办法：1.B3：机座带底脚，端盖无凸缘；2.B5：机座无底脚，端盖有凸缘；3.B35：机座带底脚，端盖有凸缘；
1。

一、行业内最先进的微电脑控制彩色图像显示中心：二、充分利用低温冷却水带来的节能：三、开式电机驱动，可靠节能四．可选配业内最先进的VSD变频驱动装置，年节能30%以上：五．可选配约克RMD远程监控设备，实现远程报警和数据采集：六．单级压缩，更高效更可靠：七．精心设计制造的换热筒体，使机组高效又可靠：八、R-134A冷媒，不破坏臭氧层，无毒对人体没有危害，无禁用年限，是当今最环保的冷媒。

一、行内最先进的微电脑控制彩色图像显示中心：二、充分利用低温冷却水带来的节能：三、开式电机驱动，可靠节能四．可选配业内最先进的VSD变频驱动装置，年节能30%以上：五．可选配约克RMD远程监控设备，实现远程报警和数据采集：六．单级压缩，更高效更可靠：七．精心设计制造的换热筒体，使机组高效又可靠：一、行业内最先进的微电脑控制彩色图像显示中心：二、充分利用低温冷却水带来的节能：三．卓越的工业级设计的高效双螺杆压缩机，100-10%无级调节四、开式电机驱动，可靠节能五．可选配约克RMD远程监控设备，实现远程报警和数据采集：六．独特设计的三级油分，分油效果最佳，保证机组的润滑和高效运行七．精心设计制造的换热筒体，使机组高效又可靠：特点速查手册一．行业内最先进的微电脑控制彩色图像显示中心：1．彩色图像显示控制中心操作为简体中文配合图像显示，更方便，更直观。

并且配有多种语言库，5秒钟即可转换繁体中文、英文或其它语言以及进行公制、英制单位转换，适用更多操作需求。

2．尽享光标导航和键盘输入的好处，真正的电脑信息时代的先导产品。

3．屏幕趋势分析，可追踪100多项数据的逐时运行状态并可同时显示6组数据的运行曲线，配合约克预防性维修保养概念。

4．四级安全密码，使控制中心可以区分远程、就地、检修及操作员指令，避免机组的误操作。

5．可记录机组故障停机点的全部运行参数，为机组维护和检修提供第一手的准确数据。

6．可提前6周设定机组每日及节假日开停机时间，不同需求不同设定。

Y系列、Y2系列、YE3高效电机参数对比表一、 Y系列电机参数表Y系列电机主要参数额定电流 效率 功率因数功率A % COS(Φ)KW 2P 4P 6P 8P 10P 2P 4P6P 8P10P 2P 4P 6P 8P10P 0.55 - 1.5 - 73.0 0.760.75 1.8 2.0 2.2 75.0 74.5 72.5 0.84 0.76 0.701.12.5 2.73.2 77.0 78.0 73.5 0.86 0.78 0.721.5 3.4 3.7 4.0 78.0 79.0 77.5 0.85 0.79 0.742.2 4.8 5.0 5.6 5.8 80.5 81.0 80.5 80.5 0.86 0.82 0.74 0.713 6.4 6.8 7.2 7.7 82.0 82.5 83.0 82.0 0.87 0.81 0.76 0.724 8.2 8.8 9.4 9.9 85.5 84.5 84.0 84.0 0.87 0.82 0.77 0.735.5 11.1 11.6 12.6 13.3 85.5 85.5 85.3 85.0 0.88 0.84 0.78 0.747.5 15.0 15.4 17.0 17.7 86.2 87.0 86.0 86.0 0.88 0.85 0.78 0.7511 21.8 22.6 24.6 24.8 87.2 88.0 87.0 87.5 0.88 0.84 0.78 0.7715 29.4 30.3 31.4 34.1 88.2 88.5 89.5 88.0 0.88 0.85 0.81 0.7618.5 35.5 35.9 37.7 41.3 89.0 91.0 89.8 89.5 0.89 0.86 0.83 0.7622 42.2 42.5 44.6 47.6 89.0 91.5 90.2 90.0 0.89 0.86 0.83 0.7830 56.9 56.8 59.5 63.0 90.0 92.2 90.2 90.5 0.89 0.87 0.85 0.8037 69.8 70.4 72.0 78.2 90.5 91.8 90.8 91.0 0.89 0.87 0.86 0.7945 84.0 84.2 85.4 93.2 101.0 91.5 92.3 92.0 91.7 91.5 0.89 0.88 0.87 0.80 0.74 55 102.6 102.6 104.4 113.5 122.7 91.5 92.6 92.0 92.0 92.0 0.89 0.88 0.87 0.80 0.74 75 139.2 139.7 141.1 152.1 164.3 92.0 92.7 92.8 92.5 92.5 0.89 0.88 0.87 0.81 0.75 90 166.1 164.3 168.6 179.3 92.5 93.5 93.2 93.0 0.89 0.89 0.87 0.82110 203.0 200.8 205.5 218.5 92.5 93.5 93.5 93.3 0.89 0.89 0.87 0.82132 242.3 239.7 245.8 93.0 94.0 93.8 0.89 0.89 0.87160 292.1 289.0 297.9 93.5 94.5 93.8 0.89 0.89 0.87185 337.8 334.2 344.4 93.5 94.5 93.8 0.89 0.89 0.87200 365.2 361.3 - 93.5 94.5 0.89 0.89实际上Y系列电机在特殊情况下还可以定制12极电机。

YE3电机和YE2电机、YX3电机之间的区别图⽚来源⽹络YE3电机属于超⾼效电机(⾼效节能电机），采⽤新型电机设计，新⼯艺及新材料，通过降低电磁能、热能和机械能的损耗，提⾼电机的输出效率的电机。

YE2⾼效电机（即YX3普通⾼效电机）。

YX3⾼效电机是国内第⼀个以冷轧硅钢为导磁材料的⾼效电机。

是在Y3电机基础上设计开发的，Y3电机是国内第⼀个以冷轧硅钢为导磁材料设计的普通电机，是国家“以冷代热”的产品。

YX3电机设计于2003年，2005年9⽉通过机械联合会组织的鉴定。

主要符合GB/T18613-2002版的2级能效标准--即节能评价值。

也符合欧洲的EFF1的指标要求。

后来的GB/T18613-2006版的节能评价值，也能达到。

它的检测⽅法中对电机的杂散损耗，采⽤输⼊功率的0.5%来计算，设计是也是据此来计算电磁数据。

国内电机⼚家在2008年前进⾏2级能效备案，和节能产品认证时，除了合资品牌，都是采⽤YX3电机。

所以作为⾼效电机，YX3电机在国内⼴为⼈知。

2008年，IEC和美国的NEMA 通过谈判，将⾼效电机的指标和检测⽅法做了统⼀，制定了新的能效指标和检测⽅法。

最⼤的差别是⾼效电机的指标值即IE2值有所降低，但电机的检测⽅法采⽤低不确定度检测法，最⼤的区别是电机的杂散损耗采⽤了实测法。

这和YX3的设计有所区别，⾯临着指标调整，国内也没有对应IE3指标的电机。

由此，上海电⽓科学研究所在2009年，组织电机⾏业内⼏⼗家电机⼚，联合设计符合IE2，IE3指标的电机。

IE2电机在YX3⾼效电机的基础上，对部分设计进⾏调整，以符合IE2指标和检测⽅法的要求，命名为YE2系列⾼效电机。

此系列设计于2011年通过机械⼯业联合会组织的鉴定。

符合IE3指标的电机，国内本来没有可参照的样本，只有NEMA超⾼效系列，少数⼚家在做，于是在此基础上进⾏开发出国内符合IE3要求的电机，命名为YE3系列超⾼效电机。

后来修订的GB/T18613-2012版，把IE2的指标作为基本能效限定值即3级能效指标，IE3的指标作为节能评价值即2级能效指标。

Y系列，Y2系列电动机主要参数表Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制(S1）。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等.Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠.Y80~315电动机符合Y系列(IP44）三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91.Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz.功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃;最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%;同时该月月平均最低温度不高于25℃.Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

它是我国九十年代最新产品，其整体水平已达到国外同类产品九十年代初的水平。

该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。

Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制(S1)。

采用F级绝缘，温升按B级考核（除315L2—2、4，355全部规格按F级考核外）,并要求考核负载噪声指标。

Y2系列电动机额定电压为380V，额定频率为50Hz。

功率3kwt以下为Y接法,其他功率均为△接法.电动机运行地点的海拔不超过1000m;环境空气温度随季节变化，但不超过40℃；最低环境空气温度为—15℃;最湿月月平均最高相对湿度为90％；同时该月月平均最低温度不高于25℃.Y2系列电动机有两种设计，一种是适用于一般机械配套和出口需要,在轻载时有较高效率,在实际运行中有较佳节能效果,且具有较高堵转转矩,此设计称为Y2—Y系列.中心高63～355mm，功率从0。

Y系列与Y2系列电机的技术区别本文转载自电机修理Y系列（IP44）三相异步电动机（中心高H80～355）是全封闭自扇冷式鼠笼型三相异步电动，是全国统一设计的基本系列。

Y系列电动机高效，节能，起动矩高，噪声低，振动小，运行安全可靠。

功率等级和安装尺寸完全符合IEC标准和DIN42673标准。

本系列电动机采用B级绝缘，外壳防护等级为IP44,冷却方式为IC0141。

Y系列电动机为一般用途的电动机。

适用于灰尘飞扬，水土飞溅的场所和无特殊性能要求的各种机械设备。

如金属切削机床，鼓风机，水泵等。

由于电动机有较好的起动性能，也适用于某些对起动转矩有较高要求的机械，如压缩机等。

Y系列电动机的额电压为380伏，额定频率为50赫兹。

本系列电动机可根据用户的要求进行派生制造，如电压可制成额定电压为500伏以下的其它电压和额定频率为60赫芝电动机，此外，可制成防潮，防霉，湿热带型或户外型等特殊要求的电动机和不同噪声等级电动机等。

Y-L系列（中心高H132-315，表示低噪声）L低器械声电机是我厂应用CAD技术，采用最新电磁一论研制而成。

该电机外形及安装尺寸与Y系列相同，符合IEC标准和DIN42673标准。

在其它性能满足国家标准的前提下，其负载噪声、温升、底脚强度等方面都有了明显的改善和提高。

Y2系列（中心高H63-355mm，0.18-315kW）电动机是全封闭、自扇冷式鼠笼型三相异步电动机。

是全国联合设计的替代Y系列的新的基本系列，产品达到90年代国际先进水平。

Y2系列电动机为一般用途的电动机，适用于无特殊要求的各种机械设备。

Y2系列电动机额定电压为380V，额定频率为50Hz。

3kW及以下为Y接法，4kW以上为△接法。

Y2系列电动机一般只有一个轴伸，如用户需要双轴伸，接线盒位于机座顶部时，亦可按特殊订货供应，还可以按用户需要，设计提供特殊电压、频率和TH湿热型等及其它特殊用途的电动机。

Y系列与Y2系列在安装尺寸上，若果选定的机座号的相同的话，那么他们的外形尺寸都完全一样，这都是按照国际标准生产的。

Y系列,Y2系列电动机主要参数表Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制(S1)。

适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80~315电动机符合Y系列(IP44)三相异步电动机技术条件JB/T9616-1999。

Y355电动机符合Y系列(IP44)三相异步电动机技术条件JB5274-91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V，额定频率为50Hz。

功率3kW 及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

它是我国九十年代最新产品，其整体水平已达到国外同类产品九十年代初的水平。

该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。

Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制(S1)。

采用F级绝缘，温升按B级考核(除315L2-2、4,355全部规格按F级考核外)，并要求考核负载噪声指标。

Y2系列电动机额定电压为380V，额定频率为50Hz。

功率3kwt以下为Y接法，其他功率均为△接法。

电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。
