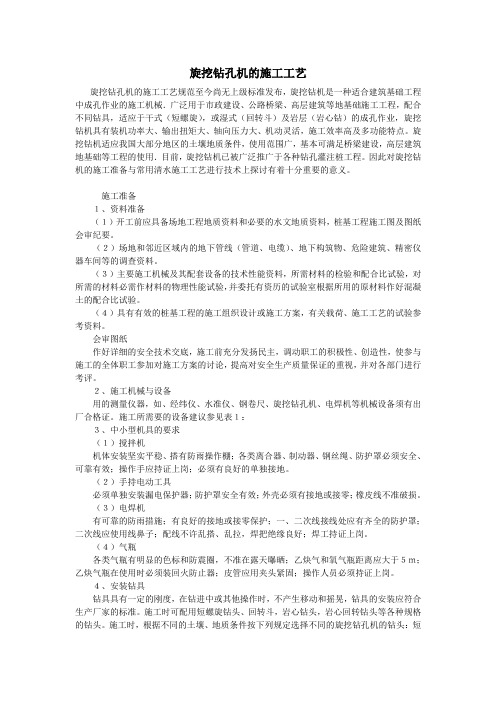

旋挖钻机施工工艺工法

旋挖钻孔机的施工工艺旋挖钻孔机的施工工艺规范至今尚无上级标准发布，旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械．广泛用于市政建设、公路桥梁、高层建筑等地基础施工工程，配合不同钻具，适应于干式（短螺旋），或湿式（回转斗）及岩层（岩心钻）的成孔作业，旋挖钻机具有装机功率大、输出扭矩大、轴向压力大、机动灵活，施工效率高及多功能特点。

旋挖钻机适应我国大部分地区的土壤地质条件，使用范围广，基本可满足桥梁建设，高层建筑地基础等工程的使用．目前，旋挖钻机已被广泛推广于各种钻孔灌注桩工程。

因此对旋挖钻机的施工准备与常用清水施工工艺进行技术上探讨有着十分重要的意义。

施工准备１、资料准备（１）开工前应具备场地工程地质资料和必要的水文地质资料，桩基工程施工图及图纸会审纪要。

（２）场地和邻近区域内的地下管线（管道、电缆）、地下构筑物、危险建筑、精密仪器车间等的调查资料。

（３）主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验，对所需的材料必需作材料的物理性能试验，并委托有资历的试验室根据所用的原材料作好混凝土的配合比试验。

（４）具有有效的桩基工程的施工组织设计或施工方案，有关载荷、施工工艺的试验参考资料。

会审图纸作好详细的安全技术交底，施工前充分发扬民主，调动职工的积极性、创造性，使参与施工的全体职工参加对施工方案的讨论，提高对安全生产质量保证的重视，并对各部门进行考评。

２、施工机械与设备用的测量仪器，如、经纬仪、水准仪、钢卷尺、旋挖钻孔机、电焊机等机械设备须有出厂合格证。

施工所需要的设备建议参见表１：３、中小型机具的要求（１）搅拌机机体安装坚实平稳、搭有防雨操作棚；各类离合器、制动器、钢丝绳、防护罩必须安全、可靠有效；操作手应持证上岗；必须有良好的单独接地。

（２）手持电动工具必须单独安装漏电保护器；防护罩安全有效；外壳必须有接地或接零；橡皮线不准破损。

（３）电焊机有可靠的防雨措施；有良好的接地或接零保护；一、二次线接线处应有齐全的防护罩；二次线应使用线鼻子；配线不许乱搭、乱拉，焊把绝缘良好；焊工持证上岗。

旋挖钻机施工方案旋挖钻机是一种常用的土建施工设备，广泛应用于各种土木工程中，例如基础工程、桩基施工、河道治理等。

下面将具体介绍旋挖钻机的施工方案。

一、施工前准备在进行旋挖钻机施工之前，首先需要对工程现场进行勘察和测量，确定施工地形、土质、水位等情况。

同时，还需要进行现场环境的分析和评估，包括周围建筑物、交通情况等。

根据勘察和评估结果，确定施工方案，包括施工顺序、施工工艺、人员配备等。

二、施工机具和材料准备三、施工工艺旋挖钻机的施工工艺包括以下几个步骤：1.土方开挖：首先需要根据设计要求确定开挖的位置和深度，然后使用旋挖钻机进行土方开挖。

根据土壤的情况和工程要求，选择合适的钻头和钻杆。

在施工过程中，要注意避免斜坡坍塌和地面塌陷，确保施工安全。

2.桩基施工：在土方开挖完成后，需要进行桩基的施工。

根据设计要求和工程需求，选择合适的桩头和水泥，使用旋挖钻机进行桩基的灌注。

在灌注过程中，要注意灌注速度和灌注压力的控制，以及桩基的水平度和垂直度的检测。

3.施工现场管理：在施工过程中，需要进行现场管理，包括施工人员的安全防护、机具和材料的管理、施工进度的控制等。

同时，还需要注意文明施工，保证施工现场的整洁和环境的卫生。

四、施工结束旋挖钻机施工结束后，需要进行工程验收和总结。

首先，需要对施工质量进行检查和测试，包括桩基的承载力、抗倾覆性能等。

如果发现问题，需要进行修复和改进。

同时，还需要对施工过程进行总结，包括施工难点、经验教训等，以便今后的施工参考。

总之，旋挖钻机在土建施工中具有重要作用，能够提高施工效率和质量。

通过合理的施工方案和工艺，能够确保施工的顺利进行。

但需要注意的是，施工过程中要注重安全和环保，确保施工现场的安全和整洁。

深厚块石回填地层旋挖钻机施工工法深厚块石回填地层旋挖钻机施工工法一、前言深厚块石回填地层旋挖钻机施工工法是一种针对深厚块石回填地层进行施工的工法。

由于传统施工方法在处理此类地层时存在困难，因此采用旋挖钻机施工工法能够提高施工效率、保证施工质量，并有效降低施工风险。

二、工法特点深厚块石回填地层旋挖钻机施工工法具有以下特点：1. 高效快速：旋挖钻机具有强大的钻进能力和高效率的土层处理能力，能够快速处理深厚块石回填地层，并提高施工效率。

2. 环保节能：采用旋挖钻机施工工法可以减少现场对环境的污染，降低施工噪音和尘土扬尘，达到环保节能的要求。

3. 灵活多样：旋挖钻机具有多种配置和工具可选，适应不同场地条件和施工要求，具有较强的适应性和灵活性。

三、适应范围深厚块石回填地层旋挖钻机施工工法适用于以下场景：1. 大型基坑和地下建筑施工中的深厚块石回填地层处理。

2. 岩土边坡支护与加固工程，特别是在坑底侧斜坡的处理。

3. 河道整治和防洪工程中岩石清淤和加固。

4. 土石方工程中块石碎石的处理与回填。

四、工艺原理深厚块石回填地层旋挖钻机施工工法的工艺原理是通过旋挖钻机的旋挖钻杆进行钻进、回转和提升下滑钻进工作，配合合适的钻具和工具进行土层破碎、挖掘、清理和回填的施工过程。

该工法的理论依据是旋挖钻机的强大功率和钻具的特殊设计，能够快速破碎、挖掘和搅拌土石混合物，并将其回填到原始地层中，实现地层的加固和处理。

五、施工工艺深厚块石回填地层旋挖钻机施工工法的施工过程如下：1. 钻孔准备：确定钻孔位置，清除钻孔周围的障碍物，并设置支撑结构来保证施工安全。

2. 钻进作业：旋挖钻机开始进行钻进工作，通过旋挖钻杆的旋转和提升下滑来完成地层的钻进工作。

3. 土层破碎：通过配置合适的钻具和工具，进行土层的破碎、挖掘和搅拌，将块石土层进行破碎，并与土壤混合。

4. 土层清理：使用旋挖钻机配备的清洁设备，对钻孔内的土层进行清理，确保钻孔内的碎石和杂物得到清除。

旋挖钻机施工工法通用规程一、引言旋挖钻机是一种重要的工程机械设备，在基础工程施工中起着重要的作用。

为了保证施工质量和安全，制定旋挖钻机施工工法通用规程是至关重要的。

二、施工前准备工作1. 确定施工方案：根据工程要求和设计要求，确定旋挖钻机的使用方案，并编制详细的施工方案。

2. 选择合适的旋挖钻机：根据工程要求和地质条件，选择适合的旋挖钻机，并确保其设备状态良好，工作性能符合要求。

3. 确定钻孔位置和孔深：根据设计要求和地质调查结果，确定钻孔的位置和孔深，并标出钻孔中心线，以便进行进一步的施工。

4. 搭设施工平台：根据工程要求和安全要求，搭设施工平台，确保施工现场的安全性。

同时，还需要保证施工平台的稳定性和承载能力。

5. 准备施工材料和设备：根据施工方案的要求，准备好施工所需的材料和设备，包括钻具、钻头、液压油、冷却液等，以便顺利进行施工。

三、施工操作流程1. 施工设备调试：在施工前，需要对旋挖钻机进行设备调试，确保设备的正常运行和操作性能。

2. 定位和标记：根据钻孔位置的要求，在施工现场进行定位和标记，确保钻孔的准确定位和钻孔的垂直度。

3. 钻孔操作：按照施工方案进行钻孔操作，包括启动旋挖钻机、调节钻具和钻头的位置和角度，并进行钻孔。

钻孔过程中需要注意控制钻孔速度、钻压和冷却液供给，以保证钻孔效果。

4. 填充灌浆：在钻孔完成后，对钻孔进行填充灌浆，填补孔隙，增强地基的稳定性和承载能力。

填充灌浆时需要根据设计要求和灌浆材料的要求进行操作，确保灌浆的均匀性和质量。

5. 钻孔检测：在施工完成后，对钻孔进行检测，包括孔径、孔深和孔隙率等方面的检测，以评估施工质量。

四、施工安全措施1. 施工现场要设置明显的安全标志和警示标示，保证施工人员的安全。

2. 施工人员必须穿戴个人防护装备，包括安全帽、安全鞋、防护眼镜等，以防止意外伤害。

3. 在施工过程中，要定期检查旋挖钻机的工作状态，确保设备的安全运行。

4. 必须严格按照操作规程进行钻孔作业，操作人员必须接受相关培训，严禁违规操作。

旋挖钻机施工工法及技术范本一：旋挖钻机施工工法及技术1. 简介：1.1 旋挖钻机及其用途1.2 工法及技术的重要性2. 设备选择：2.1 旋挖钻机型号选择要点2.2 配套设备及工具选择3. 施工准备工作：3.1 地勘及设计资料搜集3.2 施工方案制定3.3 施工场地准备4. 钻孔施工技术：4.1 钻孔参数设定4.2 钻孔工序及安全措施4.3 废土处理及管理5. 钻杆及钻头选择：5.1 钻杆材质及规格选择5.2 钻头种类及使用方法6. 钻孔排水技术：6.1 钻孔旁吸排水技术6.2 钻孔深层排水技术7. 钻孔灌注桩技术：7.1 钻孔清洗及验孔7.2 灌注桩混凝土配比设计7.3 灌注桩施工工序8. 安全注意事项：8.1 设备操作安全规范8.2 钻孔过程中的安全措施8.3 环境保护要求9. 施工质量控制：9.1 施工过程的质量控制要点9.2 施工记录及验收标准10. 施工现场管理：10.1 施工人员配备及组织管理10.2 施工现场秩序及卫生管理11. 维护与保养：11.1 机械设备维护要点11.2 工具及配件的保养和更换12. 施工案例分析：12.1 案例一：地铁站基坑支护工程12.2 案例二：建造沉降控制项目13. 附件：附件一：旋挖钻机操作手册附件二：施工方案模板附件三：钻孔参数计算表格附件：附件一：旋挖钻机操作手册附件二：施工方案模板附件三：钻孔参数计算表格法律名词及注释：1. 施工方案：指针对具体施工而制定的施工程序及技术要求的。

------范本二：旋挖钻机施工工法及技术1. 简介：1.1 旋挖钻机概述1.2 旋挖钻机施工的优势2. 旋挖钻机工艺流程：2.1 施工准备工作2.2 钻孔前的工作要点2.3 钻孔操作步骤2.4 钻孔完工及后续工作3. 设备及工具选择：3.1 旋挖钻机选型3.2 配套设备及工具介绍4. 钻孔施工技术：4.1 钻孔参数设定4.2 钻孔操作规范4.3 废土处理及管理5. 钻杆及钻头选择：5.1 钻杆规格及类型选择5.2 钻头种类及使用要点6. 钻孔排水技术：6.1 钻孔旁吸排水技术介绍6.2 钻孔深层排水技术要点7. 钻孔灌注桩技术：7.1 钻孔清洗及验孔要求7.2 灌注桩混凝土配比设计7.3 灌注桩施工工艺8. 安全注意事项：8.1 旋挖钻机操作安全规程8.2 钻孔过程中的安全措施要点8.3 环境保护要求9. 施工质量控制：9.1 施工过程的质量控制要点9.2 施工记录及验收标准10. 施工现场管理：10.1 施工人员配备及组织管理10.2 施工现场秩序及卫生管理11. 维护与保养：11.1 机械设备维护要点11.2 工具及配件的保养和更换12. 施工案例分析：12.1 案例一：地铁施工工程 12.2 案例二：桥梁基础处理附件：附件一：旋挖钻机操作手册附件二：施工方案模板附件三：钻孔参数计算表格法律名词及注释：1. 施工准备工作：指施工前的各项准备工作，包括勘察设计、资源调配、施工方案制定等内容。

旋挖钻机施工工艺采用旋挖钻机成孔，工艺流程如下：测量放线：以业主提供的水准点及测量控制网进行引测,在轴线的延长线上做点建立控制网,每个控制点采用不少于0.2m3混凝土浇筑,中间放置埋件,在埋件上刻十字作为轴线引测点，在桩基施工过程中，每天应对现场测量控制点进行校核，并作好有效保护.埋设护筒：埋设护筒时，护筒中心轴线对正测定的桩位中心，严格保持护筒的垂直度。

护筒固定在正确位置后，用粘土分层回填夯实，以保证其垂直度及防止泥浆流失及位移、掉落。

如果护筒底土层不是粘性土,应挖深或换土,在坑底回填夯实300-500mm厚度的粘土后,再安放护筒,以免护筒底口处渗漏塌方。

护筒上口应绑扎木方对称吊紧，防止下窜。

钻机就位：钻机就位前，须将路基垫平填实，钻机按指定位置就位，并须在技术人员指导下，调整桅杆及钻杆的角度。

钻机安装就位之后，应精心调平，确保施工中不发生倾斜、移位。

成孔：旋挖钻机配备电子控制系统显示并调整钻杆的垂直度，同时在钻杆的两个侧面均设有垂直度仪，在钻进过程中有专人观察两个垂直度仪，随时指挥机手调整钻杆垂直度。

通过电子控制和人工观察两个方面来保证钻杆的垂直度，从而保证了成孔的垂直度。

钻孔过程中，按试施工确定的参数进行施工，设专职记录员记录成孔过程的各种参数，如钻进深度、地质特征、机械设备损坏、障碍物等情况，记录必须认真、及时、准确、清晰。

施工过程对钻头磨损超标的要及时更换，以确保钻孔孔径在施工第一根桩时，要慢速运转，掌握地层对钻机的影响情况，以确定在该地层条件下的钻进参数。

在钻进过程中，不可进尺太快，由于采取泥浆护壁，因此，要给一定的护壁时间。

在钻进过程中，一定要保持泥浆面，不得低于护筒顶40cm。

在提钻时，须及时向孔内补浆，以保证泥浆高度。

在钻进过程中，要经常检查钻斗尺寸。

（可根据试钻情况决定其大小）。

施工过程中如发现地质情况与原钻探资料不符应立即通知设计监理等部门及时处理。

清孔：在钻进到设计深度时，应立即清孔,常采用磨盘式捞渣钻头捞渣法，可一次或多次进行捞渣。

旋挖钻施工工艺方法旋挖钻是一种常用于地基工程施工中的机械设备，它主要用于钻孔、成孔、挖掘和灌注桩等作业。

在旋挖钻施工中，有一套严格的工艺方法，下面将详细介绍旋挖钻施工的工艺方法。

1.地质勘察和设计在进行旋挖钻施工之前，需要进行地质勘察和设计工作。

地质勘察应包括地质和水文地质勘察、地下设施调查、地质断面、地质环境评价等，以了解施工地区的地质情况和存在的问题。

根据勘察结果，设计出适合施工地点的施工方案和施工参数。

2.设备调试和检查3.施工准备工作施工前的准备工作包括确定施工范围和施工起点、标定工作人员和作业区域，建立施工桩基轴线，放置施工标志牌和安全警示标志，制定工程施工方案和安全预案等。

4.钻孔施工钻孔是旋挖钻的主要作业之一，根据设计要求，确定钻孔的位置和孔径，并在地面上标记出钻孔的中心线。

根据孔径的大小选择合适的钻头，然后将钻头附着在旋挖钻上，开始进行钻孔作业。

在钻孔过程中，要注意控制钻孔速度和钻孔角度，确保钻孔质量。

5.桩身清理和检查钻孔完成后，需要对钻孔进行清理，将钻孔底部的杂物和泥浆清除干净。

然后进行检查，查看钻孔的质量和完整性，是否符合设计要求。

6.灌注桩灌注桩是旋挖钻的另一个主要作业。

在进行灌注桩之前，需要准备好混凝土和搅拌设备，并根据设计要求确定灌注桩的高度和厚度。

灌注桩时，要控制混凝土的浇注速度和浇注厚度，确保灌注桩的质量。

7.稀浆墙施工稀浆墙也是旋挖钻的常见施工作业之一、在进行稀浆墙施工之前，需要根据设计要求确定墙体的宽度和高度，并准备好稀浆和注浆设备。

稀浆墙施工时，要注意注浆的速度和压力，以及稀浆的配比和稠度，确保稀浆墙的质量和稠度。

在旋挖钻施工过程中，还需要注意以下几个方面：1.施工过程中要严格按照设计要求和施工规范进行作业，确保施工质量。

2.施工现场要保持整洁，确保安全，避免意外事故的发生。

3.施工人员要具备一定的技术和操作能力，熟悉旋挖钻设备的使用和操作方法。

4.施工过程中要及时进行沟通和协调，确保施工进度和质量的控制。

旋挖钻施工工艺流程旋挖钻是一种常用的土木工程施工方法，广泛应用于桩基础、围堰、水泥搅拌桩等工程中。

下面将详细介绍旋挖钻施工的工艺流程。

1. 前期准备在进行旋挖钻施工前，首先需要进行前期准备工作。

包括确定施工现场的位置和范围，清理施工现场，搭建施工设施和安全防护设施，准备好所需的施工材料和设备，以及制定施工方案和施工计划等。

2. 钻孔定位在进行旋挖钻施工时，首先需要对钻孔位置进行准确定位。

根据设计图纸和要求，在施工现场标出钻孔位置，并使用测量仪器进行精确定位，确保钻孔位置的准确性。

3. 钻孔准备在确定好钻孔位置后，需要进行钻孔准备工作。

包括使用挖掘机或其他设备清理钻孔周围的杂物和泥土，确保钻孔周围的环境整洁，并进行必要的支护措施，防止钻孔塌方。

4. 钻孔施工钻孔施工是旋挖钻的核心工艺环节。

首先，需要安装好旋挖钻机，并进行必要的调试和检查工作。

然后根据设计要求，选择合适的钻头和钻杆，进行钻孔作业。

在钻孔过程中，需要根据地层情况和设计要求，调整钻孔参数，确保钻孔的质量和准确度。

5. 钻孔结束当钻孔达到设计要求的深度后，需要进行钻孔结束工作。

包括停止钻孔机的作业，将钻杆从钻孔中取出，清理钻孔内的杂物和泥浆，检查钻孔的质量和准确度，以及进行必要的处理和保护工作。

6. 钻孔验收钻孔结束后，需要进行钻孔的验收工作。

包括对钻孔的质量和准确度进行检查和评估，确保钻孔符合设计要求和施工标准，以及进行必要的记录和报告工作。

7. 施工总结最后，需要对旋挖钻施工过程进行总结和评估。

包括对施工过程中出现的问题和不足进行分析和总结，提出改进建议和措施，以及对施工质量和安全进行评估和总结，为今后的施工工作提供参考和借鉴。

以上就是旋挖钻施工工艺流程的详细介绍。

通过严格按照工艺流程进行施工，可以确保旋挖钻施工的质量和安全，为工程的顺利进行提供保障。

希望以上内容对您有所帮助。

旋挖钻机钻孔施工工艺旋挖钻机是一种常用的钻孔施工设备，广泛应用于建筑、桥梁、港口、水利等工程领域。

它具有钻孔速度快、施工效率高、操作简单等优点，被广大工程施工人员所青睐。

旋挖钻机钻孔施工工艺主要包括以下几个步骤：1. 钻孔前的准备工作：在施工前，需要对施工现场进行勘探和测量，确定钻孔位置和孔径，并进行土质分析。

同时，还需要对旋挖钻机进行检查和维护，确保其正常运行。

2. 安装钻杆：首先，需要将旋挖钻机移至钻孔位置，并将钻杆安装在钻机上。

钻杆通常由多节组成，通过螺纹连接。

安装时，要保证钻杆的连接紧固可靠，避免在钻孔过程中发生松动。

3. 开始钻孔：启动旋挖钻机，将钻杆逐渐下入地下。

钻孔过程中，需要根据土质情况选择合适的转速和进给速度，以确保钻孔进展顺利。

同时，需要不断注入冷却液体，降低钻头温度，延长使用寿命。

4. 钻孔过程中的处理措施：在钻孔过程中，可能会遇到一些问题，比如遇水、遇岩、遇硬土等。

针对不同的情况，需要采取相应的处理措施。

例如，遇水时可以利用泥浆钻进，遇岩时可以使用岩头钻头，遇硬土时可以采用震动钻杆等。

5. 完成钻孔：当钻杆下到设计孔深后，即可停止钻进。

此时，需要将旋挖钻机抬起，将钻杆逐渐拔出地下。

在拔杆过程中，要注意控制钻杆的垂直度，避免发生偏斜。

6. 钻孔后的处理工作：完成钻孔后，需要对孔壁进行清理，清除余渣和杂质。

同时，还需要对钻杆进行清洗和维护，以备下次使用。

总结起来，旋挖钻机钻孔施工工艺是一个复杂的过程，需要施工人员具备一定的专业知识和技术能力。

在实际施工中，还需要根据具体情况灵活调整施工参数和处理措施，以确保钻孔质量和施工效率。

通过合理的工艺操作，旋挖钻机可以更好地发挥其优势，为工程施工提供强有力的支持。
