实验二 熟悉汇编程序建立及其调试方法

汇编语言的编程步骤与调试方法汇编语言是一种底层的程序设计语言，直接操作计算机硬件。

在编写汇编语言程序时，需要经过一系列的编程步骤和调试方法，以确保程序的正确性和可靠性。

下面是关于汇编语言的编程步骤和调试方法的一些详细介绍。

一、编程步骤：1.定义程序目标：明确程序的功能、输入和输出。

2.设计算法和逻辑：将目标转化为汇编语言指令，设计算法和逻辑流程。

3.选择寄存器和指令：根据算法和逻辑需求，选择合适的寄存器和指令。

4.编写指令：根据算法和逻辑需求，使用正确的指令来编写汇编语言程序。

5.汇编编译：使用汇编编译器将汇编代码翻译成机器代码。

6.汇编连接：使用链接程序将机器代码和其他必要的文件（如库文件）连接成可执行文件。

7.调试和测试：进行调试和测试，确保程序的正确性和可靠性。

8.优化和改进：根据测试结果，对程序进行优化和改进。

二、调试方法：1.插入调试指令：在程序中插入一些特定的调试指令，可以输出一些关键的变量或标志位，以便观察程序的执行路径和结果。

2.单步执行：逐条执行程序代码，并观察每条指令的执行结果和影响，以及寄存器和存储器的变化情况。

3.观察寄存器和存储器：利用调试器观察程序执行过程中的寄存器和存储器的变化情况，以确定代码逻辑是否正确。

4.打印和日志输出：通过在程序中插入打印和日志输出的语句，可以观察关键变量和代码的执行情况，以帮助调试。

5.内存和寄存器状态检查：检查程序执行过程中的内存和寄存器状态，特别是对一些关键变量和标志位进行监视，以便发现问题所在。

6.脱机调试：将程序转储至仿真器或虚拟机，并在其中进行无风险的调试，以排查错误。

三、汇编程序调试常见问题及解决方法：1.程序崩溃或死循环：检查程序中循环和分支语句的逻辑判断条件是否正确，以及循环内的寄存器和内存操作是否正确。

2.内存访问错误：查看程序访问的内存地址和存储器的范围是否正确，并检查程序中的指针操作是否正确。

3.寄存器使用错误：检查程序中使用的寄存器是否正确选择和使用，尤其是在多个函数调用的情况下，需要注意寄存器的保存和恢复。

汇编语言得编程步骤与调试方法一、汇编源程序得建立１、使用工具sm文件;(2）ＡSM,MＡSM汇编程序,对源程序进行汇编，生成、oｂj文件-目标文件,以及调试用、ＬＳT-列表文件与、CRF-交叉引用表；(3)Ｌｉｎk连接程序,对使用得目标文件与库文件进行连接,生成、exｅ文件，同时调试用、map－地址映像文件;如果源程序无语法错误,上述三步将生成可运行得、exe文件，如果运行结果无误,则完成对汇编程序得编程,如果运行后结果存在错误，需要进行调试。

(4)Deｂug调试程序，对、ｅxｅ文件进行调试,修改,直到程序正确。

图３目标程序生成步骤图2、编程过程(1)用文本编辑软件,编写扩展名为、asm得源文程序文件。

(2)用汇编程序对编好得源文件进行汇编。

命令行:maｓｍ［＊、asｍ]↙如果源文件中存在语法错误,则汇编程序将指出错误类型及位置,可根据这些信息重新编辑源文件,直至无语法错误,汇编后，将生成指定名称得目标文件、obj。

使用MASM50汇编程序进行汇编,输入命令行ｍaｓｍ或者masm *、asm 后，根据提示,输入文件名,在汇编没有错误得情况下,如屏幕所示:汇编程序可生成三个文件,*、oｂj,＊、lｓｔ与*、cｒf。

*、obj-目标文件,用于连接生成可执行文件；*、ｌst-列表文件(可选),汇编语言汇编得机器语言与汇编语言对照表,可用于调试;＊、cｒf-交叉引用文件（可选）,给出了用户定义得所有符号与对每个符号定义、引用得行号。

(3)目标文件得连接命令行:link[*、ｏbj］[*、obｊ] [*、liｂ] ↙连接程序，将多个目标程序及库文件，连接生成可执行得*、eｘe文件,同时可选择生成＊、ｍａp文件。

*、mａp-地址映像文件,给出内存地址分配得有关信息。

下图所示屏幕,为Ｌｉnk连接两个目标文件，没有错误得情况下,生成*、e ｘｅ文件。

(4）执行程序执行*、eｘe文件,观察程序运行结果,如果存在错误,需要进行调试。

实验二应用DEBUG软件调试程序实验一、实验原理：Debug是DOS、Windows都提供的实模式程序的调试工具。

使用它可以查看CPU各种寄存器中的内容、内存的情况和在机器码级跟踪程序的运行。

常用的DEBUG命令使用练习。

我们要用到的Debug功能如下：R命令查看、改变CPU寄存器的内容；D命令查看内存中的内容；E命令改写内存中的内容；U命令将内存中的机器码指令翻译成汇编指令；T命令执行一条机器指令，单步跟踪命令；A命令以汇编指令的格式在内存中写入一条机器指令；P命令，单步执行命令。

二、实验目的：通过DEBUG命令使用练习，掌握汇编的调试工具的使用，进而能够熟练使用调试命令对汇编程序的调试，修改程序运行中的错误，完善程序。

三、实验步骤：1.进入Dos环境，输入DEBUG后即可进入DEBUG。

2.练习使用r,d,,u,t,p,a,q等调试命令，查看各命令的功能和命令输入后的内存变化；四、实验任务：（一）使用Debug，将给出的程序段调入内存，逐条执行（1）用R命令查看CPU寄存器的内容，实验结果如下：用R命令改变CPU寄存器的内容，实验结果如下：（2）命令格式：d ds:100G命令执行前（kk00在内存中的地址：逻辑地址是13B3和物理地址是0100）G命令全数运行后实验结果如下u命令执行（二）利用Debug的E命令更改内存中的数据内容，将“kkkk”改为1vRT（三）利用Debug的A命令将如下程序段实现汇编指令的写入，并执行，用R命令进行查看寄存器值MOV DX，2233HMOV AH，10MOV CX，0FHMOV SI，11HMOV AL，12HAND AL，0FHMOV AH，0（四）查看内存中的内容PC机主板上的ROM中写有一个生产日期，在内存FFF000H~FFFFFH中的某个单元中，找出该生产日期，并尝试改变。

五、实验小结：（本次实验的心得体会，遇到的问题，解决方法以及掌握了什么、自己的感想之类的）。

实验二汇编语言程序的运行与调试一．实验目的：1、掌握汇编语言源程序的书写格式。

2、掌握EDIT、MASM、LINK、DEBUG等软件的使用方法。

3、掌握上机编辑、汇编、连接及运行汇编语言程序。

二&实验环境：微型计算机一台DOS或WINDOWS操作系统，MASM开发套件。

三．实验原理：1、完整的段定义伪操作data segment;定义数据段…data endsextra segment;定义附加段…extra endsstack segment stack;定义堆栈段…stack endscode segment;定义代码段assume cs:code,ds:data,es:extrastart:mov ax,datamov ds,ax;段地址 段寄存器...…;在代码段填入指令序列mov ah,4chint21h;程序终止，返回DOS code endsend start;汇编结束2、汇编语言源程序的汇编过程汇编语言源程序的汇编过程是是利用汇编程序（MASM）对已编辑好的源程序文件（.ASM）进行汇编，将源程序文件中的助记符指令逐条翻译成机器码指令，并完成源程序中的伪指令所指出的各种操作，最后可以建立3个文件：扩展名为.OBJ的目标文件、扩展名为.LST的列表文件和扩展名为.CRF的交叉索引文件。

目标文件（.OBJ）是必须建立的，列表文件（.LST）和交叉索引文件（.CRF）两个文件可有可无，可以通过汇编时的命令加以选择。

3、目标程序的连接过程汇编后产生的目标程序(OBJ文件)并不是可执行程序文件(EXE文件)，还不能直接运行，它必须通过连接程序(LINK)连接成一个可执行程序(EXE 文件)后，才能运行。

连接程序给出的“无堆栈段的警告性错误”并不影响程序的运行。

4、为运行汇编语言程序至少要在磁盘上建立以下文件：（1）编辑程序，如EDIT.EXE，编辑汇编源程序（2）汇编程序，如MASM.EXE，生成目标代码文件。

汇编语言的编程步骤与调试方法汇编语言的编程步骤与调试方法一、汇编源程序的建立1、使用工具(1)EDIT,记事本等文本编辑软件,编辑源程序,保存为、asm文件;(2)ASM,MASM汇编程序,对源程序进行汇编,生成、obj文件-目标文件,以及调试用、LST-列表文件与、CRF-交叉引用表; (3)Link连接程序,对使用的目标文件与库文件进行连接,生成、exe文件,同时调试用、map-地址映像文件;如果源程序无语法错误,上述三步将生成可运行的、exe文件,如果运行结果无误,则完成对汇编程序的编程,如果运行后结果存在错误,需要进行调试。

(4)Debug调试程序,对、exe文件进行调试,修改,直到程序正确。

图3 目标程序生成步骤图2、编程过程(1)用文本编辑软件,编写扩展名为、asm的源文程序文件。

(2)用汇编程序对编好的源文件进行汇编。

命令行: masm [*、asm] ↙如果源文件中存在语法错误,则汇编程序将指出错误类型及位置,可根据这些信息重新编辑源文件,直至无语法错误,汇编后,将生成指定名称的目标文件、obj。

使用MASM50汇编程序进行汇编,输入命令行masm或者masm *、asm后,根据提示,输入文件名,在汇编没有错误的情况下,如屏幕所示:汇编程序可生成三个文件,*、obj,*、lst与*、crf。

*、obj-目标文件,用于连接生成可执行文件;*、lst-列表文件(可选),汇编语言汇编的机器语言与汇编语言对照表,可用于调试;*、crf-交叉引用文件(可选),给出了用户定义的所有符号与对每个符号定义、引用的行号。

(3)目标文件的连接命令行:link [*、obj] [*、obj] [*、lib] ↙连接程序,将多个目标程序及库文件,连接生成可执行的*、exe文件,同时可选择生成*、map文件。

*、map-地址映像文件,给出内存地址分配的有关信息。

下图所示屏幕,为Link连接两个目标文件,没有错误的情况下,生成*、exe文件。

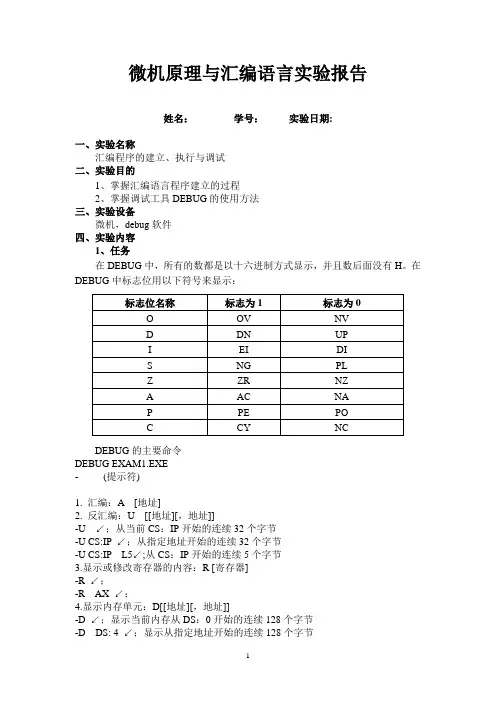

微机原理与汇编语言实验报告姓名：学号：实验日期:一、实验名称汇编程序的建立、执行与调试二、实验目的1、掌握汇编语言程序建立的过程2、掌握调试工具DEBUG的使用方法三、实验设备微机，debug软件四、实验内容1、任务在DEBUG中，所有的数都是以十六进制方式显示，并且数后面没有H。

在DEBUG中标志位用以下符号来显示：标志位名称标志为1 标志为0O OV NVD DN UPI EI DIS NG PLZ ZR NZA AC NAP PE POC CY NCDEBUG的主要命令DEBUG EXAM1.EXE- (提示符)1. 汇编：A [地址]2. 反汇编：U [[地址][，地址]]-U ↙；从当前CS：IP开始的连续32个字节-U CS:IP ↙；从指定地址开始的连续32个字节-U CS:IP L5↙;从CS：IP开始的连续5个字节3.显示或修改寄存器的内容：R [寄存器]-R ↙；-R AX ↙；4.显示内存单元：D[[地址][，地址]]-D ↙；显示当前内存从DS：0开始的连续128个字节-D DS: 4 ↙；显示从指定地址开始的连续128个字节-D DS: 4 L5；↙显示从指定地址开始的连续5个字节5.修改内存单元：E [地址][数据]-E DS：0↙；显示内存0号单元，并等待修改；有下列5种情况之一可供选择：（1）输入16进制数（最多2位）按回车；输入数据代替原内容，E命令结束。

（2）输入16进制数（最多2位）按空格键显示下一单元内容，并等待修改；（3）直接按空格键显示下一单元内容，并等待修改；（4）直接按按两次回车键退出DEBUG状态。

（5）按“-”键，在下一行显示上一单元地址及内容，并等待。

6. 跟踪命令：T[=地址][，计数]7. 执行过程命令：P（追踪不进入子程序）8. 执行命令：G[=地址][，断点][，断点][，…]9. 退出命令：Q2、方案（1）思路1）汇编程序的建立a. 编辑在EDIT或记事本程序下编辑源程序，以.asm作扩展名保存文件。

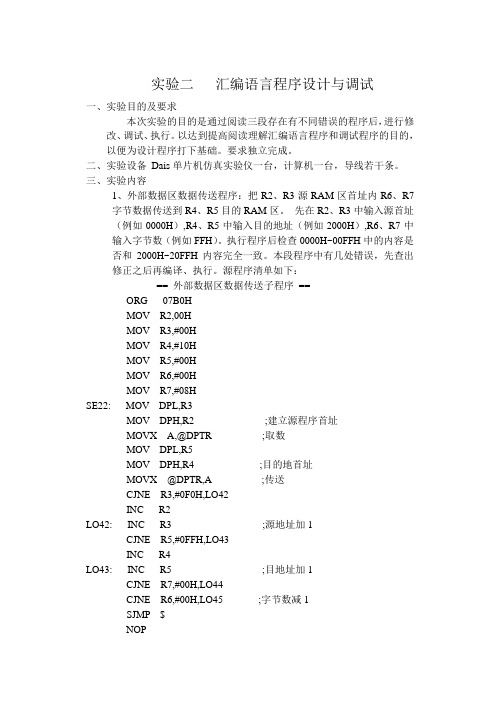

实验二汇编语言程序设计与调试一、实验目的及要求本次实验的目的是通过阅读三段存在有不同错误的程序后，进行修改、调试、执行。

以达到提高阅读理解汇编语言程序和调试程序的目的，以便为设计程序打下基础。

要求独立完成。

二、实验设备Dais单片机仿真实验仪一台，计算机一台，导线若干条。

三、实验内容1、外部数据区数据传送程序：把R2、R3源RAM区首址内R6、R7字节数据传送到R4、R5目的RAM区。

先在R2、R3中输入源首址（例如0000H）,R4、R5中输入目的地址（例如2000H）,R6、R7中输入字节数（例如FFH）。

执行程序后检查0000H~00FFH中的内容是否和2000H~20FFH内容完全一致。

本段程序中有几处错误，先查出修正之后再编译、执行。

源程序清单如下：== 外部数据区数据传送子程序==ORG 07B0HMOV R2,00HMOV R3,#00HMOV R4,#10HMOV R5,#00HMOV R6,#00HMOV R7,#08HSE22: MOV DPL,R3MOV DPH,R2 ;建立源程序首址MOVX A,@DPTR ;取数MOV DPL,R5MOV DPH,R4 ;目的地首址MOVX @DPTR,A ;传送CJNE R3,#0F0H,LO42INC R2LO42: INC R3 ;源地址加1CJNE R5,#0FFH,LO43INC R4LO43: INC R5 ;目地址加1CJNE R7,#00H,LO44CJNE R6,#00H,LO45 ;字节数减1SJMP $NOPLO44: DEC R7SJMP SE22LO45: DEC R7DEC R6SJMP SE22 ;未完继续END2、片内（CPU内部存储器）、外数据区传送程序将片内RAM 40H～4AH单元分别置数为A0~AA（由程序自动置数），然后将40H~4AH单元的内容分别传送到外部RAM3000H~300AH;再将外部RAM3000H~300AH单元内的数分别送到片内RAM50H~5AH 单元。

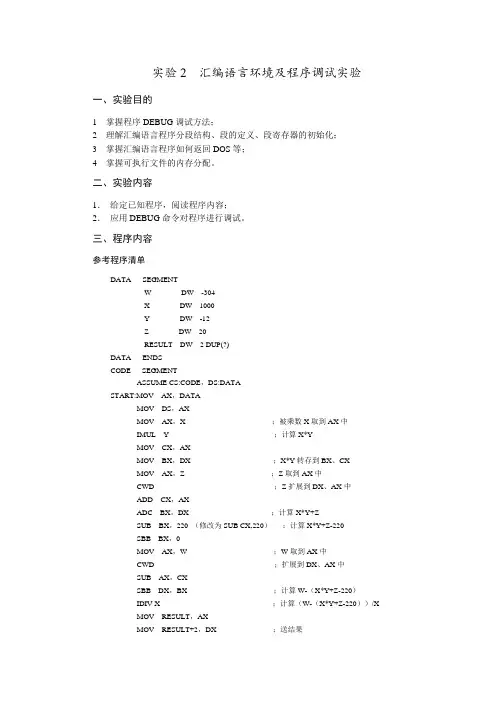

实验2 汇编语言环境及程序调试实验一、实验目的1 掌握程序DEBUG调试方法；2 理解汇编语言程序分段结构、段的定义、段寄存器的初始化；3 掌握汇编语言程序如何返回DOS等；4 掌握可执行文件的内存分配。

二、实验内容1．给定已知程序，阅读程序内容；2．应用DEBUG命令对程序进行调试。

三、程序内容参考程序清单DATA SEGMENTW DW -304X DW 1000Y DW -12Z DW 20RESULT DW 2 DUP(?)DATA ENDSCODE SEGMENTASSUME CS:CODE，DS:DATASTART:MOV AX，DATAMOV DS，AXMOV AX，X ；被乘数X取到AX中IMUL Y ；计算X*YMOV CX，AXMOV BX，DX ；X*Y转存到BX、CXMOV AX，Z ；Z取到AX中CWD ；Z扩展到DX、AX中ADD CX，AXADC BX，DX ；计算X*Y+ZSUB BX，220 （修改为SUB CX,220）；计算X*Y+Z-220SBB BX，0MOV AX，W ；W取到AX中CWD ；扩展到DX、AX中SUB AX，CXSBB DX，BX ；计算W-（X*Y+Z-220）IDIV X ；计算（W-（X*Y+Z-220））/XMOV RESULT，AXMOV RESULT+2，DX ；送结果MOV AH，4CHINT 21H ；返回DOSCODE ENDSEND START四、程序分析五、汇编、链接六、DEBUG调试：查看内存、寄存器，或查找程序逻辑错误E:\EMBEDD~1\Masm>debug 文件名.exe-u ;将汇编成机器指令的程序（如hello）重新反汇编成汇编语言程序，方便阅读-d ;查看指定的内存内容，默认给出数据段的内容-r ;查看或更改各个寄存器内容，可指定寄存器名-t ;单步执行程序，可加数字表示连续执行若干步-g ;连续执行程序直到结束，可加地址表示连续执行到何处暂停-q ;退出调试环境七、要求1、分析程序实现的功能。

实验二、汇编语言程序的汇编与调试一、实验目的掌握汇编语言程序的汇编与调试过程，熟悉MASM、LINK、DEBUG等程序的使用。

了解列表文件与交叉参考文件的基本内容。

二、实验原理编制好汇编语言的源程序后，若要在机器上运行，必须经过如图1- 1所示的几个步骤：1、编辑源程序图1- 1 汇编语言程序的上机过程可以使用任何一种文本编辑程序编辑汇编语言源程序，通常使用DOS提供的文本编辑程序EDIT，具体使用方法为：从Windows进入MS-DOS方式，在DOS提示符后键入：EDIT [文件名]进入EDIT后，对源程序进行全屏幕编辑。

编辑完成后选择File菜单的Save命令保存文件，选择File菜单的Exit命令退出EDIT。

对于汇编语言源程序，其文件的扩展名约定使用ASM。

2、汇编汇编程序的基本功能是把用汇编语言编写的源程序翻译成机器语言目标代码，同时生成列表文件及交叉参考文件。

汇编程序的操作步骤为：在DOS提示符后键入：MASM 源程序文件名或MASM 源程序文件名，列表文件名，交叉参考文件名其中文件名不必给出扩展名，汇编程序会按照默认情况处理或产生。

若汇编后出现警告错误或严重错误，应调用EDIT对源程序进行修改，再重新汇编，直至无错误为止。

列表文件[.LST]和交叉参考文件[.XRF]有助于程序的分析和错误的查找，根据需要可以生成这两个文件（缺省时无）。

其中列表文件是文本文件，可用EDIT打开。

交叉参考文件是二进制文件，通过执行程序CREF.EXE，将二进制交叉参考文件转换为索引列表文件[.REF]，具体方法为在DOS提示符后键入：CREF 交叉参考文件名3、连接汇编以后的目标代码的地址还是可浮动的相对地址，需要经过连接才能生成可执行程序。

连接程序的功能是连接多个目标代码模块（如果有的话），确定每个程序段的地址，形成可执行程序文件[.EXE]。

连接程序的操作步骤为：在DOS提示符后键入：LINK 目标代码文件名当目标代码文件不止一个时，各个目标代码文件名之间用+（加号）连接；也可以用命令行方式运行LINK程序，其格式为：LINK 目标文件名，可执行程序文件名，内存映象文件名，库文件名4、调试程序通过汇编和连接，排除了语法错误，并不一定能正确执行，这就需要使用动态排错程序。

汇编语言的编程步骤与调试方法汇编语言作为一种低级编程语言，具有高度的灵活性和效率，尤其适用于对计算机底层操作进行精确控制的应用。

本文将介绍汇编语言的编程步骤与调试方法。

一、编程步骤1. 设计算法：编程之前，首先需要明确编写代码的目的和功能。

根据需求，设计出合适的算法，确定程序的输入、输出等基本要素。

2. 选择汇编语言指令集：根据计算机的硬件平台和操作系统，选择合适的汇编语言指令集，如x86、ARM等。

3. 编写代码：根据算法，使用汇编语言指令集编写代码。

汇编语言使用助记符来表示指令和操作数，需要了解指令的语法和使用方法。

4. 组织程序结构：在编写代码时，需要按照一定的结构组织程序，包括定义数据段、代码段等，并进行正确的程序控制流程设计。

5. 完善程序功能：根据需求，完善程序的各项功能。

可以包括输入输出处理、数据操作、逻辑判断、循环处理等。

6. 调试和优化：编写完成后，进行程序的调试和优化。

可以通过调试工具、打印输出等方式，定位和解决程序中的错误和问题。

同时，优化程序的性能，提高代码的执行效率。

7. 文档记录：在编写代码的过程中，逐步记录代码的功能、变量定义、重要的注释等信息，便于他人阅读和维护。

二、调试方法1. 单步调试：单步调试是指逐条执行汇编语言程序，观察每条指令的执行情况。

通过单步调试可以查看寄存器的值、内存的状态等信息，以便定位错误。

2. 设置断点：在需要观察或调试的代码行上设置断点，运行程序时会在断点处停止执行，可以查看此时程序的状态，并逐步分析代码的执行流程。

3. 查看寄存器和内存：在调试过程中，可以查看寄存器和内存中的值，以判断程序是否按照预期的方式处理数据。

通过查看寄存器和内存的值，可以分析代码的执行过程和结果。

4. 打印输出：可以通过在程序中插入打印输出语句，输出关键变量的值，以便观察程序的执行过程和数据的变化。

5. 利用调试工具：使用专业的调试工具可以更加方便地进行汇编语言程序的调试。

西华大学实验报告西华大学实验报告（理工类）开课学院及实验室：电气信息学院6A-217 实验时间：年月日装订线五、实验过程记录(数据、图表、计算等) assume ds:data,cs:code,es:datadata segmentbuffer1 db 1,2,3,4,5 ;定义字节buffer2 db 6,7,8,9,0 ;定义字节buffer3 db 100 dup(?) ;定义字节data endscode segmentmain proc farbegin:push dsmov ax,0000hpush axmov ax,datamov ds,ax ;初始化mov es,axlea si,buffer1 ;将buffer1的地址送给si lea bx,buffer2 ; 将buffer2的地址送给bx add bx,4 ;bx+4code segmentmainproc farassume cs:codego:mov si,300h ;将300h给simov di,400h ;将400h给dimov cx,50 ;将50给cxnext:mov al,[si] ;将[ds]:[si]处内存给al mov [di],al ;将al送到ds:[di]处inc di ;di+1dec cx ;cx-1jnz next ;cx不到0，跳到nextmov si,300h ;再将si给300hmov cx,50 ;cx赋予50cld ;清除方向标志位next1:lodsb ;将si处内存读到almov bl,al ;将al复制到blpush cx ;cx入栈lea di,buffer3 ;将buffer2的地址送给bxmov cx,5 ;循环次数m:mov al,[si] ；将ds:[buffer1]处的值给aladd al,[bx] ;al=al+ds:[buffer2+4]mov [di],al ;将al送给ds[buffer3]处inc si ;si+1dec bx ;bx-1inc di ;di+1dec cx ;cx-1jnz m ;cx>=0 则在m处循环mov ah,4c ;结束int 21hretmain endpcode endsend beginendinc si ;si+1mov cl,4 ;给cl赋4ror al,cl ;al循环右移4位pop cx ;cx出栈call disp ;调用disp子程序mov al,bl ;再将bl给alcall disp ;再次调用dispmov dl,' ' ;给dl赋予‘’mov ah,02 ;ah赋予02int 21h ;调用中断，显示字符loop next1 ;循环50次mov ah,4ch ;ah赋予4chint 21h ;调用中断，结束ret ;子程序返回main endp六、实验结果分析及问题讨论disp procand al,0fh ;屏蔽高4位cmp al,09h ;将al与9比较ja asc ;大于9跳到ascor al,30h ;小于9，加30hjmp do0 ;跳到doasc:add al,'A'-0ah ;al加‘a’到10的ASCII do0:mov dl,al ;将al送到dlmov ah,02 ;ah赋予02int 21h ;调用中断，显示字符ret ;子程序返回disp endpcode endsend go。

实验报告二课程微机原理实验名称汇编语言程序上机过程以及调试第页专业电子信息班级__ __ 学号_ __ 姓名实验日期：2014 年 3 月10 日报告退发(订正、重做)一、实验目的学习汇编语言程序设计的基本步骤,即编辑(EDIT)程序、汇编（MASM）、连接（LINK）和运行，使对汇编语言程序设计有一个初步的认识。

二、实验内容1、学习使用全屏幕文本编辑软件EDIT。

用EDIT输入一段给定的源程序。

2、用MASM对已存盘的源程序进行汇编，形成目标文件（.OBJ）；如有错误，再返回到EDIT进行修改。

3、用LINK对上述形成的目标文件进行连接，形成可执行文件（.EXE）4、在DOS提示符下运行该可执行文件。

[汇编语言程序的编写格式]汇编语言程序一般由几个段组成，它们分别是堆栈段，数据段，代码段。

任何一个源程序至少必须有一个代码段和一条作为源程序结束的伪指令END。

段的定义有两种格式，分述如下：1，完整的段定义格式：一个段由段头，段体，段尾组成，形式如下：段名SEGMENT[定位类型][组合类型][‘类别’]……段名ENDS其中SEGMENT后的参数一般可省略，详细说明参阅后面的有关章节。

2，简化的段定义格式（MASM5.0版本提供）每段以.开始后跟固定的段名，一般形式如下：DOSSEG.MODEL 存储类型；“存储类型”可选择为SMALL。

.STACK[大小]；堆栈段，“大小”指定堆栈的字节数。

.DATA；数据段。

.CODE[名字]；代码段；一般只有一个代码段，名字可缺少……例1：用完整的段定义编写一源程序。

NAME EXAM1；可以省略DATA SEGMENT；定义数据段，以下是数据段的内容STR1 DB “HELLO，WELCOME！”，13，10，‘＄’STR2 DB “DO YOU LIKE COMPUTER？（Y/N）”，13 10，‘＄’STR3 DB “NICE！”，13，10，‘＄’STR4 DB “SORRY！”，13，10，‘＄’STR5 DB “UNKNOW，ANSWER AGAIN！（Y/N）”，DB 13，10，‘＄’STR6 DB “SEE YOU NEXT TIME！”，13，10，‘＄’DA TA ENDS ；数据段结束CODE SEGMENT ；定义代码段ASSUME CS：CODE；DS：DATA；以下是代码段内容START：MOV AX，DA TA；给数据段寄存器赋值MOV DS，AXMOV AH，9；显示一字符串的功能号MOV DX，OFFSET STR1；显示字符串STR1的偏址INT 21H；DOS功能调用ASK ：MOV DX，OFFFSET STR2；显示字符串STR2INT 21HMOV AH，1；键盘输入一字符的功能号INT 21H；键入的字符ASCⅡ码在ALNOT AL；求反TEST AL，‘Y’；是否按下‘Y’或‘y’键JE NEXT1TEST AL，‘y’JE NEXT1TEST AL，‘N’；是否按下‘N’键或‘y’键JE NEXT2TEST AL, ‘n’JE NEXT2MOV DX，OFFSET STR5；不是按上述键MOV AH，9INT 21HJMP ASK；再返回ASKNEXT1：MOV DX，OFFSET STR3；是按下‘Y’或‘y’键MOV AH，9INT 21HJMP BYENEXT2：MOV DX，OFFSET STR4；是按下‘N’或‘n’键MOV AH，9INT 21HBYE：MOV DX，OFFSET STR6INT 21HMOV DL，7；喇叭响的ASCⅡ码MOV AH，2INT 21HMOV AH，4CH；退回DOSINT 21HCODE ENDS；代码段结束END START；源程序结束注：源程序中的每一行注释语句前一定要加分号‘；’，下同。

实验2 建立运行汇编语言程序实验目的：1. 熟悉8088/8086的数据传送和算术运算指令的书写格式、功能。

2. 编写源程序，掌握汇编语言程序格式。

3. 掌握汇编、连接、运行汇编程序的全过程；使用DEBUG调试和运行汇编程序。

实验内容：1、进入Debug程序环境，用A命令写入汇编指令，使用寄存器、段寄存器、存储器和立即数等作为操作数，验证mov、add等指令的格式并得出结论。

结论：立即数不能直接送段寄存器，必须通过寄存器如AX送到段寄存器。

2、有3个立即数x=1234h,y=0c3f6h,z=10c5h,在DEBUG中编写程序段，计算x+ 2z -y，结果保存在地址为10000h开始的内存单元，并用debug调试运行查看结果，观察标志位变化。

3、写一个完整的源程序（用班号+学号后两位+实验序号命名，比如110102-2.asm），用DEBUG调试运行，查看运行结果。

DATAS SEGMENTAUGEND DD99251SUM DD?;此处输入数据段代码DATAS ENDSSTACKS SEGMENTADDEND DD-15962;此处输入堆栈段代码STACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AXMOV AX,WORD PTR AUGENDMOV DX,WORD PTR AUGEND+2ADD AX,WORD PTR ADDENDADC DX,WORD PTR ADDEND+2MOV WORD PTR SUM,AXMOV WORD PTR SUM+2,DX;此处输入代码段代码MOV AH,4CHINT 21HCODES ENDSEND START实验报告要求：1. 通过实验总结出指令格式中对操作数的要求。

2、写出使用Debug命令写入程序段并运行查看结果的过程及标志位值的变化。

汇编语言程序设计上机步骤与调试方法在汇编语言程序设计中，上机步骤与调试方法是非常重要的，它们能够帮助程序员更好地编写和调试程序。

本文将介绍汇编语言程序设计的上机步骤以及常用的调试方法，帮助读者更好地理解和应用这些知识。

一、上机步骤1. 准备工作在开始上机之前，我们需要做一些准备工作。

首先，确认计算机已经连接好必要的硬件设备，例如键盘、显示器等。

其次，确保操作系统和开发环境已经正确安装并能够正常运行。

最后，根据需要准备好所需的汇编语言文档和程序样例。

2. 创建新项目在开始编写汇编语言程序之前，我们需要创建一个新的项目。

在项目中，我们可以组织和管理相关的文件和代码。

通常，我们会选择一个合适的集成开发环境（IDE）来创建和管理项目。

3. 编写程序在创建项目之后，我们可以开始编写汇编语言程序。

首先，我们需要了解目标机器的指令集和寄存器，以便正确地编写程序。

然后，根据需求，我们可以使用不同的指令、寄存器和内存来实现所需的功能。

在编写程序的过程中，注意代码的可读性和易于维护性是非常重要的。

4. 调试程序编写完汇编语言程序后，我们需要进行调试，以确保程序的正确性和稳定性。

调试是一个迭代过程，通常包括以下步骤：- 设置断点：在程序中设置断点，以便在特定位置停止程序的执行。

- 单步执行：通过逐条执行程序的指令，我们可以观察程序的执行过程，并检查各寄存器和内存的值。

- 监视变量：在调试过程中，我们可以监视程序中的变量值，以验证其正确性。

- 查看输出：观察程序的输出结果，与预期结果进行比较，以确定程序是否按照预期执行。

- 修复错误：如果发现程序中存在错误，我们需要对程序进行修改和调整，直到问题解决为止。

5. 运行程序在完成程序的调试之后，我们可以运行程序并观察其运行效果。

在运行过程中，我们可以测试程序的各种功能，以确保其正常工作。

二、调试方法1. 打印输出在调试汇编语言程序时，打印输出是一种常用且简单有效的调试方法。

实验2汇编源程序编写与汇编、调试⼀、实验⽬的1. 理解并掌握汇编源程序组成与结构2. 掌握汇编语⾔源程序编写→汇编→链接→调试的⼯具和⽅法3. 理解汇编源程序中地址表⽰、段寄存器的⽤法4. 理解和掌握寄存器间接寻址⽅式[bx]5. 通过汇编指令loop的使⽤理解编程语⾔中循环的本质⼆、实验准备1. 学习/复习第5章使⽤[bx]和loop实现循环的编程应⽤⽰例（教材5.5节,5.8节）2. 复习第3章「栈」的知识3. 结合第4章课件，复习完整汇编源程序编写→汇编→连接→运⾏→调试的⽅法4. 复习8086汇编中内存单元地址的表⽰，以及段寄存器DS, SS, ES, CS的⽤途三、实验结论1.实验任务1(1)给出ex1.asm源代码：1;ex1.asm2 assume cs:code3 code segment4mov ax, 0b810h5mov ds, ax6mov byte ptr ds:[0], 17mov byte ptr ds:[1], 18mov byte ptr ds:[2], 29mov byte ptr ds:[3], 210mov byte ptr ds:[4], 311mov byte ptr ds:[5], 312mov byte ptr ds:[6], 413mov byte ptr ds:[7], 414mov ah, 4ch15int 21h16 code ends17 end(2)给出使⽤masm、link⼯具汇编、链接的命令⾏及运⾏结果截图(3) 给出使⽤debug调试的截图1)查看PSP的命令2)使⽤u命令精确进⾏反汇编3)使⽤g命令执⾏到line16退出执⾏之前2.实验任务2(1) 给出ex2.asm源代码1; ex2.asm2 assume cs:code3 code segment4mov ax, 0b810h5mov ds, ax6mov bx, 07mov ax, 101H8mov cx, 49s:mov [bx], ax10add bx, 211add ax, 101H12 loop s13mov ah, 4ch14int 21h16 end(2)给出使⽤masm、link⼯具汇编、链接的命令⾏及结果截图(3)使⽤debug调试1)使⽤u命令精确进⾏反汇编2)灵活使⽤t命令、p命令、g命令，对ex2.exe进⾏调试3)把ex2.asm中line9 mov cx,4改成 mov cx,8, 保存后重新汇编、链接、运⾏并观察结果。

实验二初级程序的编写与调试一、实验目的1、熟练掌握DEBUG的常用命令，学会用DEBUG调试程序。

2、深入了解数据在存储器中的存取方法及堆栈中数据的压入与弹出。

3、掌握各种寻址方法及简单指令的执行过程。

二、程序(调试)说明1、设堆栈指针SP=2000H，AX=3000H，BX=5000H。

请编写程序将AX的内容和BX 的内容进行交换。

用堆栈作为两存储器交换的中间存储单元，用DEBUG调试程序进行汇编与调试-A 1000BB3:0100 MOV SP,20000BB3:0103 MOV AX,3000 ；赋初值0BB3:0106 MOV BX,50000BB3:0109 PUSH AX ；压入堆栈0BB3:010A PUSH BX0BB3:010B POP AX ；弹出堆栈0BB3:010C POP BX0BB3:010D INT 20 ；中断当前执行程序0BB3:010F HLT0BB3:0110-用堆栈作为两存储器交换的中间存储单元，使用起来很方便。

2、设DS=当前段地址，BX=0300H，SI=0002H，请用DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装入0AH、0BH、0CH、0DH、0EH。

在DEBUG状态下送入下面程序，并用单步执行的方法，分析每条指令源地址的形成过程。

当数据传送完毕，ＡＸ中的内容是什么。

MOV AX,BXMOV AX,0304HMOV AX,[0304H]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI]INT 20HHLT第一步：显示、填充、清零。

第二步：给存储器偏移地址300H~304H连续单元设初值1、2、3、4、5；并在0AH~0EH上显示出来；第三步：输入代码，并显示。

这时AX、BX、CX、DX都为0。

赋BX、SI的初值第四步：，并显示存储器偏移地址300H~304H连续单元。

[实验名称] 实验二汇编语言程序的建立与运行[实验目的]1、掌握与实验有关的常用DOS命令2、熟练掌握使用MASM宏汇编软件编辑、调试汇编程序的方法，为进一步学习汇编程序设计打下实践基础。

[实验内容&要求]1、EDIT编辑软件的使用：（1）打开EDIT软件，练习在EDIT中进行输入、选择、剪切、复制的操作方法。

（2）输入一个源程序（程序从教材中自选），保存退出。

2、用MASM程序产生OBJ文件3、用LINK程序产生EXE文件4、分别用以下两种方法运行EXE文件，查看运行结果。

（1）直接运行。

（2）在DEBUG中运行。

[实验报告要求]1、报告内容包括：实验目的、实验内容、思考题(实验内容：写出编辑、汇编、连接、运行各步骤所用的命令，并记录所输入的程序及运行结果，对运行结果作简要分析。

)2、思考题：（1）总结在EDIT软件中进行选择、复制、剪切的方法（2）总结汇编语言程序的上机过程附：实验中用到的常用DOS命令一、列文件目录：DIR[通配文件名] [/P]⏹实用例子：DIR 列出当前目录下所有文件及目录DIR *.ASM /P 分页列出所有以ASM为扩展名的文件DIR F*.EXE 列出所有F开头扩展名为EXE的可执行文件二、显示/改变当前目录：CD[路径\目录名]⏹实用例子：CD 显示当前目录名CD \回到根目录CD ..回到上一级目录CD YAN进入当前目录下的YAN子目录CD \YAN进入根目录下的YAN子目录三、改变当前盘：<盘符:>⏹例：C：转到C盘D：转到D盘四、运行命令/可执行文件：[ 路径\ ]文件名[参数]⏹实用例子：MASM a. asm调用当前目录下的MASM.EXE对当前目录下a.asm进行汇编D:\MASM\MASM b. asm调用D盘MASM目录下的MASM.EXE对当前目录下的b.asm文件进行汇编EDIT c. asm建立/编辑当前目录下的c.asm文件EDIT打开EDIT文本编辑器ABC 运行ABC.EXE文件DEBUG abc.exe运行DEBUG，并将ABC.EXE文件装入内存。

实验一（1）熟悉汇编语言程序调试环境及顺序程序设计一、实验目的及要求：1．学习及掌握汇编语言源程序的书写格式和要求，明确程序中各段的功能和相互之间的关系。

2．学会使用EDIT、MASM、LINK、DEBUG等软件工具。

3．熟练掌握在计算机上建立、汇编、连接、调试及运行程序的方法。

二、熟悉汇编语言程序调试环境1．汇编语言源程序的建立本例中给出的程序是要求从内存中存放的10个无符号字节整数数组中找出最小数，将其值保存在AL寄存器中。

设定源程序的文件名为ABC。

DATA SEGMENTBUF DB 23H,16H,08H,20H,64H,8AH,91H,35H,2BH,7FHCN EQU $-BUFDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: PUSH DSXOR AX,AXPUSH AXMOV AX,DATAMOV DS,AXMOV BX,OFFSET BUFMOV CX,CNDEC CXMOV AL,[BX]INC BXLP: CMP AL,[BX]JBE NEXTMOV AL,[BX]NEXT: INC BXDEC CXJNZ LPMOV AH,4CHINT 21HCODE ENDSEND START键入以下命令：C:\>EDIT ABC.ASM此时屏幕的显示状态如图1所示。

图1 用EDIT编辑ABC.ASM程序窗口程序输入完毕后一定要将源程序文件存入盘中，以便进行汇编及连接，也可以再次调出源程序进行修改。

2．将源程序文件汇编成目标程序文件一般情况下，MASM汇编程序的主要功能有以下3点：（1）检查源程序中存在的语法错误，并给出错误信息。

（2）源程序经汇编后没有错误，则产生目标程序文件，扩展名为.OBJ。

（3）若程序中使用了宏指令，则汇编程序将展开宏指令。

源程序建立以后，在DOS状态下，采用宏汇编程序MASM对源程序文件进行汇编，其操作过程如图2所示。

实验二熟悉汇编程序建立及其调试方法12020033赵薇一、实验目的1、熟悉汇编语言源程序的框架结构，学会编制汇程序。

2、熟悉汇编语言上机操作的过程，学会汇编程序调试方法。

二、实验内容1、学习编写汇编语言源程序的方法，了解数据存放格式。

2、阅读给出的程序，找出程序中的错误。

3、通过调试给出的汇编语言源程序，了解并掌握汇编语言程序的建立、汇编、链接、调试、修改和运行等全过程。

三、实验预习1、阅读实验指导第一章的内容，了解汇编语言程序建立、汇编、链接、调试的全过程。

2、下面的汇编语言源程序有错误的，试给程序加注释。

通过调试手段找出程序中的错误并修改之。

写出程序的功能，画出程序流程图。

（1）通过调试手段找出程序的错误如下：（2）根据错误的提示修改的程序如下：（3）修改后对程序加注释：（4）程序流程图：（5）程序的功能：找出20个数字中最大的数，并保存。

四、实验步骤1、建立汇编语言源程序，对所建立的汇编源程序进行编译、链接。

值，用R命令查看并记录下当前寄存器内容。

代码段段基值：1A58 数据段段基值：1A35当前寄存器内容：AX=0000 BX=0000 CX=052C DX=0000 SP=0100 BP=0000SI=0000 DI=0000 DS=1A35 ES=1A35 SS=1A45 CS=1A58 IP=01003、用D命令查看并记录下内存中数据存放格式。

4、用T命令单步运行程序，观察各条指令执行结果，以及对寄存器、标志位、内存单元的影响，若查找出程序中的错误，用Q命令退出DEBUG环境，修改汇编语言源程序，重复上述步骤，直至整个程序无误。

5、若讲LEA SI,BLOCK 语句改为LEA SI,BLOCK+2*COUNT-2，并将ADD SI,2 语句改为SUB SI,2 重新运行程序，观察运行结果。

6、若重新给出一组数据，可用E命令输入新数据后运行程序，观察并记录运行结果。

7、若要求找出数据区中最小数，程序将如何修改，试上机调试。
