CPU的发展历程CPU是Central Processing Unit（中央微处理器）的缩写，由运算器和控制器两部分组成，按照其处理信息的字长，CPU可以分为：4位微处理器、8位微处理器、16位微处理器、32位微处理器以及正在走红的64位微处理器。
一、CPU发展的孕育期（1971~1978）代表CPU：intel 4004、8008（4004）世界上第一款可用于微型计算机的4位处理器，是英特尔公司于1971年推出的包含了2300个晶体管的4004。
由于性能很差，市场反应十分冷淡。
于是Intel公司随后又研制出了8080处理器、8085处理器，加上当时Motorola公司的MC6800微处理器和Zilog公司的Z80微处理器，一起组成了8位微处理器的家族。
二、CPU发展的摇篮期（1978~1979）代表CPU：intel 8086、8088（8086）这期间的代表是英特尔公司1978年推出的这款8086处理器，它是第一块16位微处理器，最高主频为8MHz，内存寻址能力为1MB。
同时英特尔还生产出与之相配合的数学协处理器8087,这两种芯片使用相互兼容的指令集，但i8087指令集中增加了一些专门用于对数、指数和三角函数等数学计算的指令，人们将这些指令集统一称之为x86指令集。
虽然以后英特尔又陆续生产出第二代、第三代等更先进和更快的新型CPU，但都仍然兼容原来的x86指令。
从这点上来说，虽然用今天的眼光看来，8086的性能是那么的不堪，但是它的诞生却奠定了以后CPU发展的基础。
（8088）1979年，英特尔公司再接再厉，又开发出了8088。
8088集成了约29000个晶体管，采用40针的DIP封装，最高频率为8MHz。
也正是从8088开始，PC（个人电脑）的概念开始在全世界范围内发展起来，因为1981年IBM公司将8088芯片首先用于其研制的PC机中，标志着PC真正走进了人们的工作生活之中。
三、CPU发展的婴幼期（1979~1985）代表CPU：Intel 80286（286）1982年，英特尔公司在8086的基础上，研制出了80286微处理器，它是一颗真正为PC而存在的CPU，IBM公司将80286微处理器首先用在AT机中，引起了业界了极大的轰动。
国产cpu和操作系统的发展历程国产CPU和操作系统的发展历程近年来，国产CPU和操作系统在我国的发展取得了长足的进步，成为了信息技术领域的重要组成部分。
本文将从国产CPU和操作系统的起源、发展和应用等方面进行介绍，探索国产CPU和操作系统的发展历程。
一、国产CPU的起源与发展国产CPU的起源可以追溯到上世纪80年代，当时我国正处于信息技术起步阶段，外国厂商垄断了CPU市场。
为了摆脱对外依赖，我国开始了自主研发的探索。
在这一背景下，中科院计算所于2001年研发出了我国第一颗自主设计的32位CPU——龙芯1号。
龙芯1号的问世标志着我国自主研发CPU的开端，为后续的研发奠定了基础。
随后，我国的CPU研发取得了长足的进步。
2002年，中科院计算所推出了龙芯2号，进一步提升了性能。
2008年，龙芯3号发布，性能更加强大，可与当时国际主流CPU媲美。
2011年，龙芯3A发布，首次实现了64位架构，成为我国自主研发的第一款64位CPU。
此后，龙芯系列不断升级，性能不断提升，成为我国自主研发CPU的代表。
二、国产操作系统的起源与发展国产操作系统的发展历程也是我国信息技术自主创新的重要组成部分。
在上世纪90年代，我国开始了自主研发操作系统的探索。
1999年，中科院计算所推出了我国第一个自主研发的操作系统——中科院操作系统（COS）。
COS具有高度的安全性和稳定性，成为我国自主研发操作系统的开端。
随后，我国的操作系统研发取得了长足的进展。
2000年，中科院计算所发布了COSⅡ，进一步提升了性能和功能。
2007年，中科院计算所发布了COSⅢ，首次实现了与国际主流操作系统的兼容。
2012年，我国推出了麒麟操作系统，该系统基于Linux内核开发，具有较高的性能和稳定性，逐渐得到了广泛应用。
三、国产CPU和操作系统的应用国产CPU和操作系统在我国的应用范围越来越广泛。
在政府机关、军队、科研院所等领域，国产CPU和操作系统得到了广泛应用。
cpu的发展历程中央处理器（CPU）的发展历程可以追溯到20世纪50年代末和60年代初。
此时，计算机的处理器是由许多离散的电子元件组成的，这些元件通过电子管和晶体管实现计算功能。
然而，这种设计复杂、体积庞大、故障率高且消耗能量大，限制了计算机的应用范围。
20世纪70年代，集成电路的发展带来了CPU的革命性变化。
Intel公司于1971年推出了第一款商用微处理器Intel 4004，其采用了发明于1968年的第一款单芯片微处理器Intel 4001的设计。
Intel 4004以全球第一款被广泛应用的微处理器而闻名，它集成了CPU的所有功能和指令，标志着计算机技术的一大进步。
接下来的几十年里，CPU经历了快速发展。
随着摩尔定律的提出，芯片上的晶体管数量每隔18-24个月便会翻一番，从而将计算能力不断提升。
在1980年代和1990年代，Intel先后推出了8086、80286、80386和80486等系列的微处理器，逐步提高了处理器的速度和能力。
进入21世纪，CPU的发展变得更加迅速。
2001年，Intel发布了首款Pentium 4处理器，引入了“NetBurst”架构，提供更高的时钟频率。
然而，随着处理器时钟频率的提高，散热和功耗问题也逐渐突显。
为了解决这些问题，处理器制造商开始采用多核心设计。
多核处理器能够同时处理多个任务，提高了整体的计算性能。
同时，制程工艺的进一步改进和新的材料的应用，也使得CPU的能效得到了大幅提升。
如今，CPU的发展仍在继续。
新兴的技术如量子计算和神经网络处理器呈现出巨大潜力，并可能引领下一代CPU的发展。
不论未来的CPU如何发展，它们将继续成为计算机的核心组件，为人类的科学研究、商业应用和个人使用提供更强大的计算能力。
cpu发展历程CPU是指中央处理器，是一种计算机的核心组件，负责处理数据、执行指令和控制计算机的运行。
CPU的发展历程可以追溯到20世纪40年代末的第一台电子计算机。
第一代计算机的CPU由电子管构成，体积庞大，功耗高，运算速度较慢。
这些计算机无法同时执行多条指令，只能按照顺序执行一条指令，然后再执行下一条指令。
20世纪50年代，晶体管的发明使得CPU变得更加小型化和高效。
第二代计算机采用了晶体管技术，运算速度进一步提升。
此时，计算机开始使用存储程序的概念，即将程序存储在计算机的内存中，使得计算机能够按照程序的指令序列执行。
20世纪60年代，集成电路的诞生开启了第三代计算机的时代。
集成电路将数千个晶体管集成在一块硅片上，大大提高了计算机的性能和可靠性。
此时，计算机开始支持多用户、多任务的操作系统。
20世纪70年代，微处理器的出现使得CPU进一步集成，成为一颗单独的芯片。
微处理器包含运算单元、控制单元和寄存器等核心组件，使得计算机变得更加简化和灵活。
此时，计算机开始普及到个人和商业领域。
20世纪80年代，个人计算机的兴起推动了CPU技术的进一步发展。
逐步增加的硬盘容量和内存大小要求更高的计算能力，CPU逐渐成为计算机的重要性能指标。
20世纪90年代以后，随着互联网和移动计算的发展，对CPU 的需求不断增加。
CPU开始采用多核技术，将多个处理器核心集成在一个芯片上，提供更高的计算能力。
进入21世纪，CPU的性能和能效已经得到了巨大的提升。
现代CPU采用了先进的制程工艺和复杂的微架构设计，支持超线程和动态加速等技术，使得计算机能够更快地处理数据和执行复杂的任务。
总之，CPU的发展经历了从电子管到晶体管，再到集成电路和微处理器的演化过程。
随着计算机应用领域的不断拓展，CPU的性能、能效和功能不断提升，为计算机技术的发展做出了重要贡献。
CPU的发展历程和发展现状1.发展历程1.1X86 时代的CPUCPU勺溯源可以一直去到1971年。
在那一年，当时还处在发展阶段的INTEL 公司推出了世界上第一台微处理器4004。
这不但是第一个用于计算器勺4 位微处理器，也是第一款个人有能力买得起勺电脑处理器！1978年，Intel 公司再次领导潮流，首次生产出16位勺微处理器，并命名为i8086，同时还生产出与之相配合的数学协处理器i8087，这两种芯片使用相互兼容勺指令集，但在i8087 指令集中增加了一些专门用于对数、指数和三角函数等数学计算指令。
由于这些指令集应用于i8086和i8087，所以人们也这些指令集统一称之为X86指令集。
1979年，INTEL公司推出了8088芯片，它仍旧是属于16位微处理器，内含29000个晶体管，时钟频率为4.77MHz地址总线为20位，可使用1MB内存。
8088内部数据总线都是16亿外部数据总线是8位，而它的兄弟8086是16位。
1981年8088芯片首次用于IBMPC机中，开创了全新的微机时代。
也正是从8088开始，PC机（个人电脑）的概念开始在全世界范围内发展起来。
1982年，许多年轻的读者尚在襁褓之中的时候，INTE已经推出了划时代的最新产品枣80286芯片，该芯片比8006和8088都有了飞跃的发展，虽然它仍旧是16位结构，但是在CPU勺内部含有13.4万个晶体管，时钟频率由最初的6MHz逐步提高到20MHz其内部和外部数据总线皆为16位，地址总线24位，可寻址16MB内存。
从80286开始，CPU的工作方式也演变出两种来：实模式和保护模式。
1.2Intel 80286 处理器1985年INTEL推出了80386芯片，它是80X86系列中的第一种32位微处理器，而且制造工艺也有了很大的进步，与80286相比，80386内部内含27.5万个晶体管，时钟频率为12.5MHz后提高到20MHz 25MHz 33MHz 80386的内部和外部数据总线都是32位，地址总线也是32位，可寻址高达4GB内存。
国产cpu发展历程
国产CPU的发展历程可以追溯到20世纪90年代初。
在这个时期，中国开始意识到计算机产业的重要性，决定加大对计算机芯片领域的投入。
第一代国产CPU是由中国科学院计算机所和龙芯公司合作研发的龙芯1号处理器，于2002年发布。
这款处理器采用超标量设计，并使用了自主研发的指令集架构。
随后，中国开始进行更多的国产CPU研发工作。
在2005年，龙芯2号处理器发布，性能和性价比得到了很大的提升。
这款处理器在军事、教育和研究领域得到了广泛应用。
2011年，中国推出了龙芯3A处理器，这是一款高性能多核处理器。
它具有更强大的计算能力和更低的功耗，适用于高性能计算和服务器领域。
2019年，中国正式发布了龙芯3系列处理器，包括龙芯3A5000和龙芯3B5000。
这些处理器在性能、功耗和安全性方面取得了重大突破，与国际上的同级处理器相媲美。
除了龙芯公司外，中国还有其他一些公司也在进行CPU的研发工作。
例如，中兴通讯旗下的中兴微电子公司就推出了一系列应用于手机和物联网设备的自主研发的低功耗处理器。
总的来说，中国的国产CPU在技术上有了很大的进步，从最初的仿制产品逐渐发展到具有独立知识产权的高性能处理器。
这些进展标志着中国在计算机芯片领域的崛起和成长。
CPU发展史（精选可编辑）CPU，全称中央处理器（Central Processing Unit），是计算机系统的核心部件，负责处理和执行计算机程序中的指令。
自1971年第一块商用CPU芯片问世以来，CPU在尺寸、性能和结构上都经历了飞速的发展。
以下是CPU的发展史概述。
1.早期阶段（1970-1980）（1）4004处理器1971年，英特尔发布了世界上第一块商用CPU——4004，它含有2300个晶体管，主频为108KHz，速度为每秒60,000次运算。
（2）8080处理器1974年，英特尔推出了8080处理器，它有6000个晶体管，主频为2MHz，每秒能进行50万次运算。
此时，微型计算机的时代开始了。
2.发展阶段（1980-1990）（1）80286处理器1982年，英特尔发布了80286处理器，这款处理器有13万个晶体管，主频为6MHz。
它引入了32位地址线和24位数据线，使得计算机可以使用更多内存。
（2）80386处理器1985年，英特尔发布了80386处理器，也称386处理器。
它有120万个晶体管，主频可达20MHz。
这款处理器引入了实地址模式和保护模式。
3.繁荣阶段（1990-2010）（1）奔腾系列处理器1993年，英特尔发布了第一代奔腾处理器，这是一款以586为基础的CPU。
随后又推出了奔腾II、奔腾III和奔腾IV等系列。
（2）酷睿系列处理器2006年，英特尔发布了基于酷睿架构的CPU，这一系列处理器具有高性能、低能耗的特点。
之后又不断推出酷睿i3、i5、i7等系列。
（3）ARM架构处理器在这个阶段，移动设备开始兴起，而ARM架构的处理器因为低功耗、高效能而在移动设备上得到了广泛应用。
苹果的iPhone和iPad就使用了ARM架构的处理器。
4.当前阶段（2010年至今）（1）多核多线程技术为了提高处理器的性能，现代CPU开始采用多核多线程技术。
这意味着一个处理器可以同时执行多个任务，提高了处理器的并行处理能力。

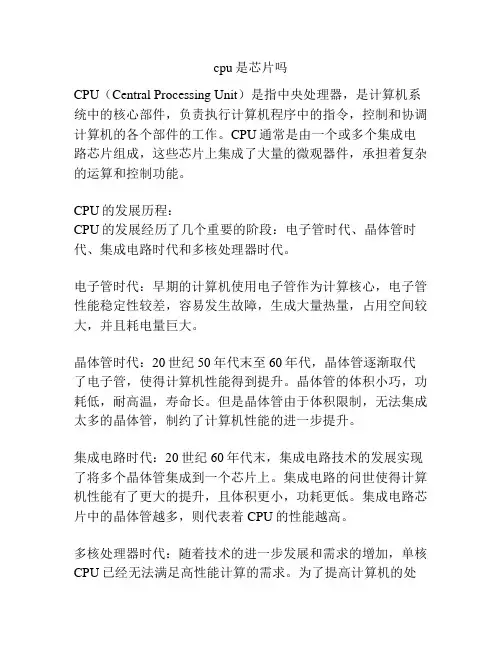

cpu是芯片吗CPU（Central Processing Unit）是指中央处理器，是计算机系统中的核心部件，负责执行计算机程序中的指令，控制和协调计算机的各个部件的工作。
CPU通常是由一个或多个集成电路芯片组成，这些芯片上集成了大量的微观器件，承担着复杂的运算和控制功能。
CPU的发展历程：CPU的发展经历了几个重要的阶段：电子管时代、晶体管时代、集成电路时代和多核处理器时代。
电子管时代：早期的计算机使用电子管作为计算核心，电子管性能稳定性较差，容易发生故障，生成大量热量，占用空间较大，并且耗电量巨大。
晶体管时代：20世纪50年代末至60年代，晶体管逐渐取代了电子管，使得计算机性能得到提升。
晶体管的体积小巧，功耗低，耐高温，寿命长。
但是晶体管由于体积限制，无法集成太多的晶体管，制约了计算机性能的进一步提升。
集成电路时代：20世纪60年代末，集成电路技术的发展实现了将多个晶体管集成到一个芯片上。
集成电路的问世使得计算机性能有了更大的提升，且体积更小，功耗更低。
集成电路芯片中的晶体管越多，则代表着CPU的性能越高。
多核处理器时代：随着技术的进一步发展和需求的增加，单核CPU已经无法满足高性能计算的需求。
为了提高计算机的处理能力，CPU逐渐发展为多核处理器，允许多个核心同时执行指令。
多核处理器通过并行计算提高了计算机的运算速度和处理能力。
CPU的工作原理:CPU主要分为控制部件和算术逻辑运算部件（ALU）。
控制部件负责从内存中读取指令，解析指令并分配给相应的执行单元；算术逻辑运算部件负责进行数据的运算和逻辑判断。
CPU工作的基本流程如下：1. 从内存中读取指令：CPU通过地址总线从内存中读取指令，并且根据指令的不同，将其放入不同的寄存器中。
2. 指令解析：CPU对指令进行解析，确定其类型和操作对象。
根据不同的指令类型，CPU可能需要进行数据的读取或者运算。
3. 数据读取和操作：根据指令的类型，CPU可能需要从内存或者寄存器中读取操作数，并进行相应的运算。
CPU的发展历程和趋势文计081-2班李香 200890513216号CPU是Central Processing Unit（中央微处理器）的缩写，它是计算机中最重要的一个部分，由运算器和控制器组成。
它的发展非常迅速，个人电脑从8088(XT)发展到现在的Pentium 4时代，只经过了不到二十年的时间。
从生产技术来说，最初的8088集成了29000个晶体管，而PentiumⅢ的集成度超过了2810万个晶体管；CPU的运行速度，以MIPS(百万个指令每秒)为单位，8088是0.75MIPS，到高能奔腾时已超过了1000MIPS。
CPU的内部结构归纳起来可分为控制单元、逻辑单元和存储单元三大部分，这三个部分相互协调，对命令和数据进行分析、判断、运算并控制计算机各部分协调工作。
按照其处理信息的字长，CPU可以分为： 4位微处理器、8位微处理器、16位微处理器、32位微处理器以及正在酝酿构建的64位微处理器。
Intel 8086/8088：1978年英特尔公司生产的8086是第一个16位的微处理器.8086微处理器最高主频速度为8MHz，具有16位数据通道，内存寻址能力为1MB。
1979年，英特尔公司又开发出了8088。
8086和8088在芯片内部均采用16位数据传输，所以都称为16位微处理器，但8086每周期能传送或接收16位数据，而8088每周期只采用8位。
8088采用40针的DIP封装，工作频率为6.66MHz、7.16MHz或8MHz，微处理器集成了大约29000个晶体管。
8086和8088问世后不久，英特尔公司就开始对他们进行改进，他们将更多功能集成在芯片上，这样就诞生了80186和80188。
这两款微处理器内部均以16位工作，在外部输入输出上80186采用16位，而80188和8088一样是采用8位工作。
1981年8088芯片首次用于IBMPC机中，开创了全新的微机时代。
最早的i8086/8088是采用双列直插（DIP）形式封装，从i80286开始采用方形BGA扁平封装（焊接），从i80386开始到Pentiumpro开始采用方形PGA（插脚），1982年，INTEL推出了80286芯片，该芯片含有13.4万个晶体管，时钟频率由最初的6MHz逐步提高到20MHz。
其内部和外部数据总线皆为16位，地址总线24位，可寻址16MB内存。
Intel 80286：1982年，英特尔公司在8086的基础上研制出了80286微处理器，该微处理器的最大主频为20MHz，内、外部数据传输均为16位，使用24位内存储器的寻址，内存寻址能力为16MB。
80286可工作于两种方式，一种叫实模式，另一种叫保护方式。
80286集成了大约130000个晶体管。
8086～80286这个时代是个人电脑起步的时代，当时在国内使用甚至见到过PC机的人很少，它在人们心中是一个神秘的东西。
到九十年代初，国内才开始普及计算机。
它除具有实模式和保护模式外，还增加了一种叫虚拟86的工作方式，可以通过同时模拟多个8086处理器来提供多任务能力。
Intel 80386：1985年10月17日，英特尔划时代的产品——80386DX正式发布，其内部包含27.5万个晶体管，时钟频率为12.5MHz，后逐步提高到20MHz、25MHz、33MHz，最后还有少量的40MHz产品。
80386DX的内部和外部数据总线是32位，地址总线也是32位，可以寻址到4GB内存，并可以管理64TB的虚拟存储空间。
它的运算模式除了具有实模式和保护模式以外，还增加了一种“虚拟86”的工作方式，可以通过同时模拟多个8086微处理器来提供任务能力。
80386最经典的产品为80386DX－33MHz，由于32位微处理器的强大运算能力，PC的应用扩展到很多的领域，80386使32位CPU成为了PC工业的标准。
虽然当时80386没有完善和强大的浮点运算单元，但配上80387协处理器，80386就可以顺利完成许多需要大量浮点运算的任务，从而顺利进入了主流的商用电脑市场。
1990年推出的80386SL和80386DL都是低功耗、节能型芯片，主要用于便携机和节能型台式机。
80386SL与80386DL的不同在于前者是基于80386SX的，后者是基于80386DX的，但两者皆增加了一种新的工作方式：系统管理方式(SMM)。
当进入系统管理方式后，CPU就自动降低运行速度、控制显示屏和硬盘等其它部件暂停工作，甚至停止运行，进入"休眠"状态，以达到节能目的。
Intel 80486：1989年INTEL推出了80486芯片，这款经过四年开发和3亿美元资金投入的芯片的伟大之处在于它首次实破了100万个晶体管的界限，集成了120万个晶体管，使用1微米的制造工艺。
80486的时钟频率从25MHz逐步提高到33MHz、40MHz、50MHz。
80486是将80386和数学协微处理器80387以及一个8KB的高速缓存集成在一个芯片内。
80486中集成的80487的数字运算速度是以前80387的两倍，内部缓存缩短了微处理器与慢速DRAM的等待时间。
并且，在80x86系列中首次采用了RISC（精简指令集）技术，可以在一个时钟周期内执行一条指令。
它还采用了突发总线方式，大大提高了与内存的数据交换速度。
由于这些改进，80486的性能比带有80387数学协微处理器的80386 DX性能提高了4倍。
Intel Pentium：1993年，全面超越486的新一代586 CPU问世，为了摆脱486时代微处理器名称混乱的困扰，英特尔公司把自己的新一代产品命名为Pentium(奔腾)以区别AMD和Cyrix的产品。
AMD和Cyrix也分别推出了K5和6x86微处理器来对付芯片巨人，但是由于奔腾微处理器的性能最佳，英特尔逐渐占据了大部分市场。
Pentium最初级的CPU是Pentium 60和Pentium 66，分别工作在与系统总线频率相同的60MHz和66MHz两种频率下，早期的奔腾75MHz～120MHz使用0.5微米的制造工艺，后期120MHz频率以上的奔腾则改用0.35微米工艺。
经典奔腾的性能相当平均，整数运算和浮点运算都不错。
PENTIUM含有310万个晶体管，时钟频率最初为60MHZ和66MHZ，后提高到200MHZ。
66MHZ的PENTIUM微处理器的性能比33MHZ的80486DX提高了3倍多，而100MHZ的PENTIUM则比33MHZ的80486DX快6至8倍。
Intel Pentium Pro：PENTIUM引起的轰动尚未结束，INTEL公司又推出了新一代微处理器--P6。
P6含有550万个晶体管，时钟频率为133MHZ，处理速度几乎是100MHZ的PENTIUM的2倍。
P6的一级(片内)缓存为8KB指令和8KB数据。
值得注意的是在P6的一个封装中除P6芯片外还包括有一个256KB的二级缓存芯片，两个芯片之间用高频宽的内部通讯总线互连。
P6最引人注目的是具有一项称为"动态执行"的创新技术，这是继PENTIUM在超标量体系结构上实现实破之后的又一次飞跃。
这是第一代产品，二级Cache有256KB或512KB，最大有1MB 的二级Cache。
工作频率有:133/66MHz(工程样品)，150/60MHz、166/66MHz、180/60MHz、200/66MHz。
Intel PentiumⅡ：1998年7月，Intel推出了用于服务器和工作站的PentiumII至强器（PentiumIIXeon)。
PentiumⅡ中文名称叫“奔腾二代”，它采用新的P6微处理器结构，0.25微米制造，最低主频400MHz,内部带有512K或1M二级高速缓存。
PentiumII至强使用的是330线的SLOT2插槽，使L2高速缓存与CPU主频同步运行，系统性能有很大的提高，当然，体积也比SLOT1的PentiumII稍大。
它有Klamath、Deschutes、Mendocino、Katmai等几种不同核心结构的系列产品，其中第一代采用Klamath核心，0.35微米工艺制造，内部集成750万个晶体管，核心工作电压为2.8V。
PentiumⅡ微处理器采用了双重独立总线结构，使用了一种脱离芯片的外部高速L2 Cache，容量为512KB，并以CPU主频的一半速度运行。
英特尔将PentiumⅡ的L1 Cache从16KB增至32KB。
1998年4月16日，英特尔第一个支持100MHz额定外频的、代号为Deschutes的350、400MHz CPU正式推出。
采用新核心的PentiumⅡ微处理器不但外频提升至100MHz，而且它们采用0.25微米工艺制造，其核心工作电压也由2.8V降至2.0V，L1 Cache和L2 Cache分别是32KB、512KB。
支持芯片组主要是Intel的440BX。
Intel PentiumⅢ：1999年2月26日春节刚过，英特尔公司就发布了采用Katmai核心的新一代微处理器—PentiumⅢ，打响了1999年CPU大战的第一枪。
PentiumIII的内核和PentiumII大致一样，只有新增加了70条SSE （StreamingSIMDExtensions,单指令对数据流扩展）指令集，使CPU的浮点运算能力得到增强，提高了CPU对浮点运算密集型应用程序的执行效率。
处理器除采用0.25微米工艺制造，内部集成950万个晶体管，Slot 1架构，此外目前的PentiumIII主频为450MH和500MHz,0.25微米工艺制造，32K一级高速缓存，512K二级高速缓存同样以CPU主频的一半运行，核心电压2.0V，仍然使用Slot1插槽。
需要注意的是，目前支持SSE指令集的软件还很少，不能体现出SSE指令的优势，随着各大软件厂商对SSE指令的支持，PentiumIII的性能将会有更大的提高，并新增加了能够增强音频、视频和3D图形效果的SSE(Streaming SIMD Extensions,数据流单指令多数据扩展)指令集，共70条新指令。
两家世界上最大的处理器制造厂AMD和Intel曾都遇到一个难题,那就是“频率”。
频率作为衡量处理器好坏的标准已经成为了大多数人的定论。
低频率就代表着一颗处理器性能的滞后。
在设计者提高处理器内部进程的数量、增加缓存容量等方法纷纷用尽以后,似乎残酷的现实告诉设计者们:单核心处理器已经走到尽头。
双核心被Intel和AMD确定为下步发展项目也就不足为奇了。
AMD和Intel的双核技术在物理结构上也有很大不同之处。
AMD将两个内核做在一个Die(内核)上,通过直连架构连接起来,集成度更高。
