电子变压器电路符号及图片识别

电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻电阻的图片第3幅微调电阻的图片第1幅：可调电阻/微调电阻图片微调电阻的图片第2幅：可调电阻/微调电阻图片微调电阻的图片第3幅：可调电阻/微调电阻图片图1，2，3，4，6，7，8，11，12基本旋转电位器图片。

图3线绕电位器图片。

图5，9双联电位器/同步电位器图片。

图10直滑电位器图片各种电位器的图片第3幅：图1线绕变阻器。

图2，4基本旋转电位器图片。

图5多圈电位器图片电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容各种电容器图片第2幅图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

各种电容器图片第3幅：图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。

图2微调电容。

一电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（ c ）表示电位器；（d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（e ）、（ f ）、（g ）、（h ）所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC 来表示；有的是正温度系数的，用PTC 来表示。

它的符号见图（i ），用θ 或t°来表示温度。

它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号，见图 1 （j ），有两个斜向的箭头表示光线。

它的文字符号是“ RL ”。

第 3 种是压敏电阻器的符号。

压敏电阻阻值是随电阻器两端所加的电压而变化的。

符号见图 1 （k ），用字符U 表示电压。

它的文字符号是“ RV ”。

这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。

第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。

当温度超过500℃时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。

它的电阻值很小，目前在彩电中用得很多。

它的图形符号见图 1 （1 ），文字符号是“ R F ”。

电容器的符号详见图2 所示，其中（ a ）表示容量固定的电容器，（ b ）表示有极性电容器，例如各种电解电容器，（ c ）表示容量可调的可变电容器。

（ d ）表示微调电容器，（ e ）表示一个双连可变电容器。

电容器的文字符号是 C 。

电感器与变压器的符号电感线圈在电路图中的图形符号见图 3 。

其中（a ）是电感线圈的一般符号，（ b ）是带磁芯或铁芯的线圈，（ c ）是铁芯有间隙的线圈，（ d ）是带可调磁芯的可调电感，（ e ）是有多个抽头的电感线圈。

电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（ i ），用θ或t° 来表示温度。

它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。

常用电子元器件参考大全第一节部分电气图形符号一．电阻器、电容器、电感器和变压器第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。

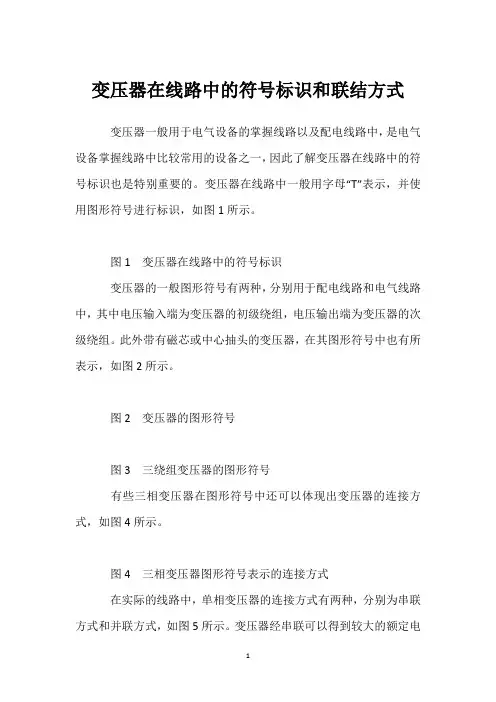

变压器在线路中的符号标识和联结方式
变压器一般用于电气设备的掌握线路以及配电线路中，是电气设备掌握线路中比较常用的设备之一，因此了解变压器在线路中的符号标识也是特别重要的。

变压器在线路中一般用字母“T”表示，并使用图形符号进行标识，如图1所示。

图1变压器在线路中的符号标识
变压器的一般图形符号有两种，分别用于配电线路和电气线路中，其中电压输入端为变压器的初级绕组，电压输出端为变压器的次级绕组。

此外带有磁芯或中心抽头的变压器，在其图形符号中也有所表示，如图2所示。

图2变压器的图形符号
图3三绕组变压器的图形符号
有些三相变压器在图形符号中还可以体现出变压器的连接方式，如图4所示。

图4三相变压器图形符号表示的连接方式
在实际的线路中，单相变压器的连接方式有两种，分别为串联方式和并联方式，如图5所示。

变压器经串联可以得到较大的额定电
压，而并联可以得到较大的额定电流。

图5单相变压器在线路中的连接方式
三相变压器内部的绕组较多，最常用的就是星形（Y形）的联结方式，这种结构是指三相变压器的初级绕组以Y形进行联结，即每个绕组的末端连接到中性点上，绕组的另一端与相应的线路进行连接，如图6所示。

图6三相变压器星形联结方式
三相变压器在线路中最常用的就是Y-Y形联结，即初级绕组和次级绕组均用Y形的联结方式，如图7所示。

图7三相变压器Y-Y形联结方式。

电路图及元件符号的认识电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

电阻器与电位器符号详见图1 所示，其中（a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图1 中（e ）、（f ）、（g ）、（h ）所示符号来表示。

几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC 来表示；有的是正温度系数的，用PTC 来表示。

它的符号见图（i ），用θ 或t°来表示温度。

它的文字符号是“ RT ”。

第2 种是光敏电阻器符号，见图 1 （j ），有两个斜向的箭头表示光线。

变压器的常见种类、作用、电路图形符号
常见变压器的实物及特性说明
电源变压器
音频变压器
高频变压器
中频变压器
脉冲变压器
输入图片描述
恒压变压器
隔离变压器
变压器的电路符号
变压器有一个基本的电路符号，见下图所示变压器有两组绕组，1~2为一次绕组。

3~4为二次绕组。

电路符号中的垂直实线表示这一变压器有铁芯。

各种变压器的结构不同，所以他们的电路符号也有所不同。

在电路中变压器用字母B或T表示。

下图所示是几种变压器电路符号说明
重点说明
1）变压器的电路符号与电感器的电路符号有着本质区别，电感器只是一组线圈，变压器有两组以上线圈（绕组）。

2）变压器电路符号没有一个统一的具体形式，变化较多。

3）从电路符号上可以看出变压器的各绕组结构情况，对分析变压器电路及检测变压器都非常有益。

4）自耦变压器电路符号与电感器电路符号类似，但是前者必有一个抽头，而后者没有抽头，要注意这一区别。

下图所示是一种电源变压器电路。

T1为变压器。

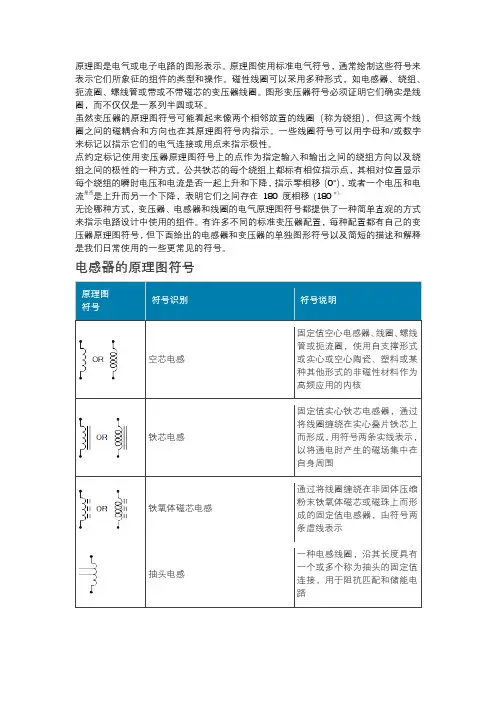

原理图是电气或电子电路的图形表示。

原理图使用标准电气符号，通常绘制这些符号来表示它们所象征的组件的类型和操作。

磁性线圈可以采用多种形式，如电感器、绕组、扼流圈、螺线管或带或不带磁芯的变压器线圈。

图形变压器符号必须证明它们确实是线圈，而不仅仅是一系列半圆或环。

虽然变压器的原理图符号可能看起来像两个相邻放置的线圈（称为绕组），但这两个线圈之间的磁耦合和方向也在其原理图符号内指示。

一些线圈符号可以用字母和/或数字来标记以指示它们的电气连接或用点来指示极性。

点约定标记使用变压器原理图符号上的点作为指定输入和输出之间的绕组方向以及绕组之间的极性的一种方式。

公共铁芯的每个绕组上都标有相位指示点，其相对位置显示每个绕组的瞬时电压和电流是否一起上升和下降，指示零相移（0°），或者一个电压和电流是否是上升而另一个下降，表明它们之间存在180 度相移(180 o )。

无论哪种方式，变压器、电感器和线圈的电气原理图符号都提供了一种简单直观的方式来指示电路设计中使用的组件。

有许多不同的标准变压器配置，每种配置都有自己的变压器原理图符号，但下面给出的电感器和变压器的单独图形符号以及简短的描述和解释是我们日常使用的一些更常见的符号。

电感器的原理图符号
变压器原理图符号。

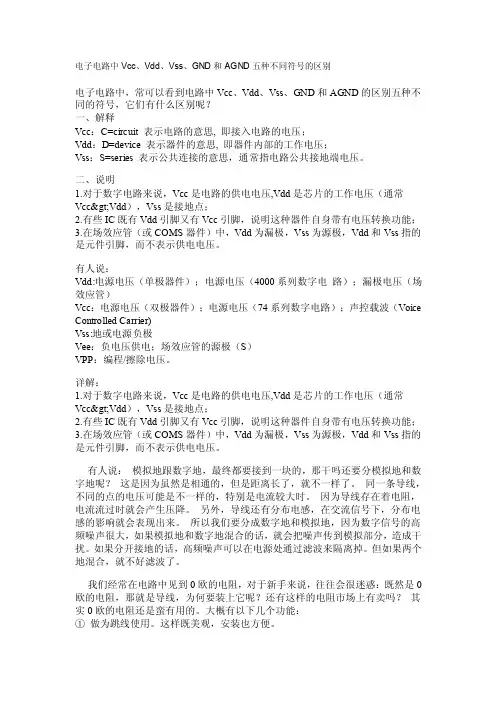

电子电路中Vcc、Vdd、Vss、GND和AGND五种不同符号的区别电子电路中，常可以看到电路中Vcc、Vdd、Vss、GND和AGND的区别五种不同的符号，它们有什么区别呢？一、解释Vcc：C=circuit 表示电路的意思, 即接入电路的电压；Vdd：D=device 表示器件的意思, 即器件内部的工作电压；Vss：S=series 表示公共连接的意思，通常指电路公共接地端电压。

二、说明1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。

有人说：Vdd:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）Vcc：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)Vss:地或电源负极Vee：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。

详解：1.对于数字电路来说，Vcc是电路的供电电压,Vdd是芯片的工作电压（通常Vcc>Vdd），Vss是接地点；2.有些IC既有Vdd引脚又有Vcc引脚，说明这种器件自身带有电压转换功能；3.在场效应管（或COMS器件）中，Vdd为漏极，Vss为源极，Vdd和Vss指的是元件引脚，而不表示供电电压。

有人说：模拟地跟数字地，最终都要接到一块的，那干吗还要分模拟地和数字地呢？这是因为虽然是相通的，但是距离长了，就不一样了。

同一条导线，不同的点的电压可能是不一样的，特别是电流较大时。

因为导线存在着电阻，电流流过时就会产生压降。

另外，导线还有分布电感，在交流信号下，分布电感的影响就会表现出来。

所以我们要分成数字地和模拟地，因为数字信号的高频噪声很大，如果模拟地和数字地混合的话，就会把噪声传到模拟部分，造成干扰。
