民航KU卫星远端站的安装调试KU卫星通信网是民航数据通信网络的重要组成部分，远端站是KU卫星通信网络的主体，文章介绍了KU卫星远端站安装调试的一些实践经验。
标签：KU卫星；远端站；安装调试引言民航KU卫星通信网络是一个覆盖范围广、业务适应性强的民航专用传输网络。
KU卫星通信网络借鉴当今世界上的最新技术，具有全网状网，DAMA/PAMA 工作方式，卫星单跳；突发速率可调，FEC可调；可实现多达32个频率的跳频；保密性强；分散控制方式，无中心站等优点。
利用其灵活、可靠的中、低速率传输电路以及高速率的应急备用电路，为民航航班安全飞行提供各类话音通信、雷达信息引接、甚高频遥控、数据广播等功能，是一个具有更高可靠性的民航专用卫星通信网，真正的单一平台实现综合业务。
KU卫星远端站包含了KU卫星通信网的二、三、四类站点，是KU卫星网络的主体。
远端站在室内机柜、天线、ODU等硬件安装完成后，需进行对星、极化调整、设置参数、标定功率等调试工作，使之符合入网的要求。
1 远端站的对星通常通过接收亚洲四号卫星的信标信号的强度来调整对星角度，对星我们采用在中频上观察信标信号的方法完成对星工作。
为了能够在中频上观察到信标信号，我们首先需要把ODU的射频频率修改为12253MHZ才能在中频70MHZ上观察到信标信号。
1.1 建立测试系统把LNA/LNC射频馈线和ODU射频输入端用“三通”连接。
“三通”中心端口接“隔直器”后与频谱仪相连接。
设置频谱仪的状态参数：根据卫星信标的频率设置中心频率：12253MHz其他参数可设置为：RES BW：1KHZ；VBW：300～10HZ；AMP：5dB/DIV；SWP TIME：AUTO；SPAN：500KHZ；衰減：10dB。
1.2 天线俯仰角的调整天线俯仰角是指天线的指向与水平面的夹角。
天线的俯仰角等于中心体上沿与水平面的夹角。
其调整是通过驱动俯仰螺杆手轮来实现的，在调整天线俯仰角前，应先用撬杠松掉锁定螺杆的螺母，通过搬动调整杆手轮，即可驱动俯仰螺杆，实现天线的上仰或下仰，实现天线的方位指向变化。

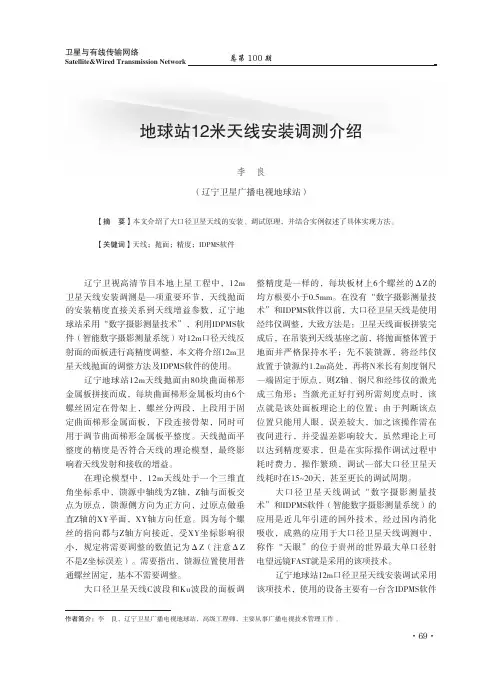

·69·卫星与有线传输网络总第100期地球站12米天线安装调测介绍李 良（辽宁卫星广播电视地球站）【摘 要】本文介绍了大口径卫星天线的安装、调试原理，并结合实例叙述了具体实现方法。
【关键词】天线；抛面；精度；IDPMS软件作者简介：李 良，辽宁卫星广播电视地球站，高级工程师，主要从事广播电视技术管理工作 。
辽宁卫视高清节目本地上星工程中，12m 卫星天线安装调测是一项重要环节，天线抛面的安装精度直接关系到天线增益参数，辽宁地球站采用“数字摄影测量技术”，利用IDPMS软件（智能数字摄影测量系统）对12m口径天线反射面的面板进行高精度调整，本文将介绍12m卫星天线抛面的调整方法及IDPMS软件的使用。
辽宁地球站12m天线抛面由80块曲面梯形金属板拼接而成，每块曲面梯形金属板均由6个螺丝固定在骨架上，螺丝分两段，上段用于固定曲面梯形金属面板，下段连接骨架，同时可用于调节曲面梯形金属板平整度。
天线抛面平整度的精度是否符合天线的理论模型，最终影响着天线发射和接收的增益。
在理论模型中，12m天线处于一个三维直角坐标系中，馈源中轴线为Z轴，Z轴与面板交点为原点，馈源侧方向为正方向，过原点做垂直Z轴的XY平面，XY轴方向任意。
因为每个螺丝的指向都与Z轴方向接近，受XY坐标影响很小，规定将需要调整的数值记为ΔZ（注意ΔZ 不是Z坐标误差）。
需要指出，馈源位置使用普通螺丝固定，基本不需要调整。
大口径卫星天线C波段和Ku波段的面板调整精度是一样的，每块板材上6个螺丝的ΔZ的均方根要小于0.5mm。
在没有“数字摄影测量技术”和IDPMS软件以前，大口径卫星天线是使用经纬仪调整，大致方法是：卫星天线面板拼装完成后，在吊装到天线基座之前，将抛面整体置于地面并严格保持水平；先不装馈源，将经纬仪放置于馈源约1.2m高处，再将N米长有刻度钢尺一端固定于原点，则Z轴、钢尺和经纬仪的激光成三角形；当激光正好打到所需刻度点时，该点就是该处面板理论上的位置；由于判断该点位置只能用人眼，误差较大，加之该操作需在夜间进行，并受温差影响较大，虽然理论上可以达到精度要求，但是在实际操作调试过程中耗时费力，操作繁琐，调试一部大口径卫星天线耗时在15~20天，甚至更长的调试周期。

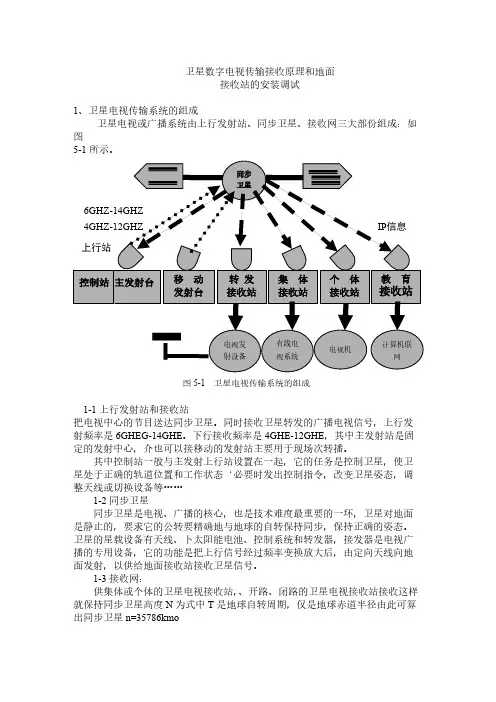

卫星电视接收机的安装和调试卫星电视接收系统的组成▪抛物面天线、馈源、高频头、卫星接收机组成的卫星地面接收站抛物面天线▪抛物面天线是把来自空中的卫星信号能量反射聚成一点。
是把电磁场能变为高频电能或反之的装置。
▪常用卫星电视接收的天线有：⏹前馈型:正馈和偏馈⏹一般偏馈天线的效率稍高于正馈天线。
⏹后馈型馈源▪在抛物面天线的焦点处设置一个收集卫星信号的喇叭，称为馈源，又称波纹喇叭。
主要功能有俩个：一是将天线接收的电磁波信号收集起来，变换成信号电压，供给高频头。
二是对接收的电磁波进行极化。
高频头▪（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。
▪C波段频率LNB(3.7GHz-4.2GHz、18-21V)▪Ku波段频率LNB(10.7GHz-12.75GHz、12-14V)▪LNB的工作流程就是先将卫星高频讯号放大至数十万倍后再利用本地振荡电路将高频讯号转换至中频950MHz-2050MHz，以利于同轴电缆的传输及卫星接收机的解调和工作。
在高频头部位上都会有频率范围标识。
质量低劣的高频头本振频率会产生漂移的现象。
高频头的噪声度数越低越好。
卫星接收机▪是将高频头输送来的卫星信号进行解调，解调出卫星电视图像或数字信号和伴音信号。
▪评判卫星电视接收机好坏的标准为：门限值越低越好、解码速度越快越好、容错度越高越好。
能满足以上条件的卫星电视接收机不多，而且价高。
传输线材▪卫星天线与接收机的联线距离尽可能短．以减少因传输线过长而造成的信号损耗。
传输线的选择应考虑采用性能较好的同轴电缆，建议采用：其线缆参数为75Ω—5或75Ω—7、频壁网为64织的物理发泡电缆，天线与接收机的距离不要超过30米。
以减少因传输线过长而造成的信号损耗基本配置▪接收KU波段的数码节目：▪KU偏馈天线－加－KU波段高频头－加－数字卫星接收机和卡（DVB-s)。
▪KU正馈天线－加－KU波段高频头－加－数字卫星接收机和卡（DVB-data)。

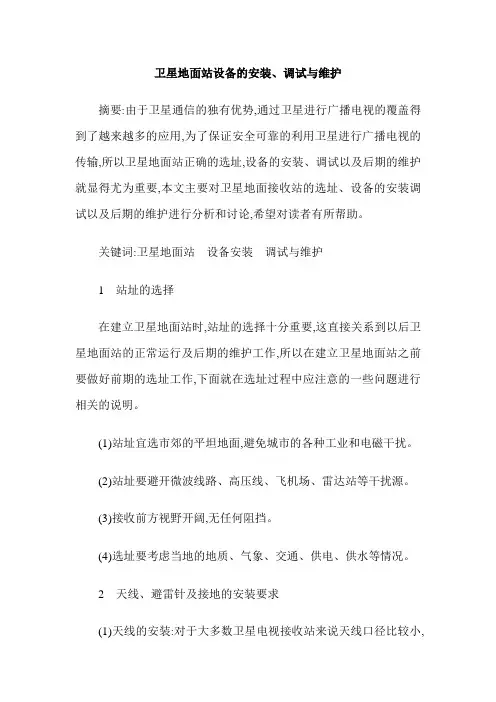

卫星地面站设备的安装、调试与维护摘要:由于卫星通信的独有优势,通过卫星进行广播电视的覆盖得到了越来越多的应用,为了保证安全可靠的利用卫星进行广播电视的传输,所以卫星地面站正确的选址,设备的安装、调试以及后期的维护就显得尤为重要,本文主要对卫星地面接收站的选址、设备的安装调试以及后期的维护进行分析和讨论,希望对读者有所帮助。
关键词:卫星地面站设备安装调试与维护1 站址的选择在建立卫星地面站时,站址的选择十分重要,这直接关系到以后卫星地面站的正常运行及后期的维护工作,所以在建立卫星地面站之前要做好前期的选址工作,下面就在选址过程中应注意的一些问题进行相关的说明。
(1)站址宜选市郊的平坦地面,避免城市的各种工业和电磁干扰。
(2)站址要避开微波线路、高压线、飞机场、雷达站等干扰源。
(3)接收前方视野开阔,无任何阻挡。
(4)选址要考虑当地的地质、气象、交通、供电、供水等情况。
2 天线、避雷针及接地的安装要求(1)天线的安装:对于大多数卫星电视接收站来说天线口径比较小,天线对卫星的指向精度要求不是特别高,一般不用进行天线的自动跟踪,所以对天线底座的要求不高,一般不用做天线底座的基础工程。
但是对于卫星电视上行站来说,天线对卫星的指向精度要求比较高,由于卫星自身存在漂移,所以要求天线要时时的进行跟踪,以保证指向精度,对于这种进行自动跟踪的天线,对天线的基础要求就比较高,需要比较牢固的天线底座,以保证天线安装之后能够牢固稳定的进行自动跟踪,所以必须做好天线底座的基础工程。
(2)避雷针的安装:卫星电视接收设备中的微波器件,易受电磁场的干扰,特别是场效应晶体管元件更易受电磁场干扰,特别怕雷击,因此安装避雷针十分必要,尤其是南方地区更不能忽视,必须将卫星接收站置于避雷针的保护范围内,有滚雷出现的地方,地面站周围还要架铁丝网,并把铁丝网与避雷针连在一起。
为防止雷由可能通过电网进入设备,在进入室内的电网上,同样要安装避雷装置,避雷针和避雷装置由用户配备。

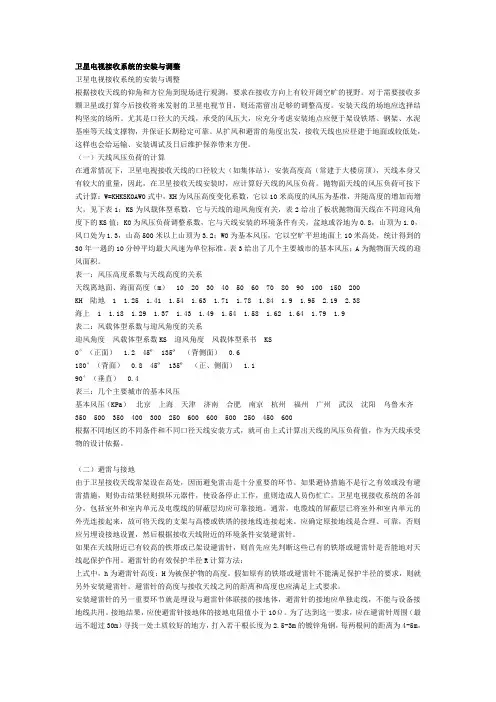

卫星电视接收系统的安装与调整卫星电视接收系统的安装与调整根据接收天线的仰角和方位角到现场进行观测，要求在接收方向上有较开阔空旷的视野。
对于需要接收多颗卫星或打算今后接收将来发射的卫星电视节目，则还需留出足够的调整高度。
安装天线的场地应选择结构坚实的场所。
尤其是口径大的天线，承受的风压大，应充分考虑安装地点应便于架设铁塔、钢架、水泥基座等天线支撑物，并保证长期稳定可靠。
从扩风和避雷的角度出发，接收天线也应昼建于地面或较低处，这样也会给运输、安装调试及日后维护保养带来方便。
（一）天线风压负荷的计算在通常情况下，卫星电视接收天线的口径较大（如集体站），安装高度高（常建于大楼房顶），天线本身又有较大的重量，因此，在卫星接收天线安装时，应计算好天线的风压负荷。
抛物面天线的风压负荷可按下式计算：W=KHKSKOAWO式中，KH为风压高度变化系数，它以10米高度的风压为基准，并随高度的增加而增大，见下表1；KS为风载体型系数，它与天线的迎风角度有关，表2给出了板状抛物面天线在不同迎风角度下的KS值；KO为风压负荷调整系数，它与天线安装的环境条件有关，盆地或谷地为0.8，山顶为1.0，风口处为1.3，山高500米以上山顶为3.2；WO为基本风压，它以空旷平坦地面上10米高处，统计得到的30年一遇的10分钟平均最大风速为单位标准。
表3给出了几个主要城市的基本风压；A为抛物面天线的迎风面积。
表一：风压高度系数与天线高度的关系天线离地面、海面高度（m） 10 20 30 40 50 60 70 80 90 100 150 200KH 陆地 1 1.25 1.41 1.54 1.63 1.71 1.78 1.84 1.9 1.95 2.19 2.38海上 1 1.18 1.29 1.37 1.43 1.49 1.54 1.58 1.62 1.64 1.79 1.9表二：风载体型系数与迎风角度的关系迎风角度风载体型系数KS 迎风角度风载体型系书 KS0°（正面） 1.2 45º135º（背侧面） 0.6180°（背面） 0.8 45º135º（正、侧面） 1.190°（垂直） 0.4表三：几个主要城市的基本风压基本风压（KPa）北京上海天津济南合肥南京杭州福州广州武汉沈阳乌鲁木齐350 500 350 400 300 250 600 600 500 250 450 600根据不同地区的不同条件和不同口径天线安装方式，就可由上式计算出天线的风压负荷值，作为天线承受物的设计依据。

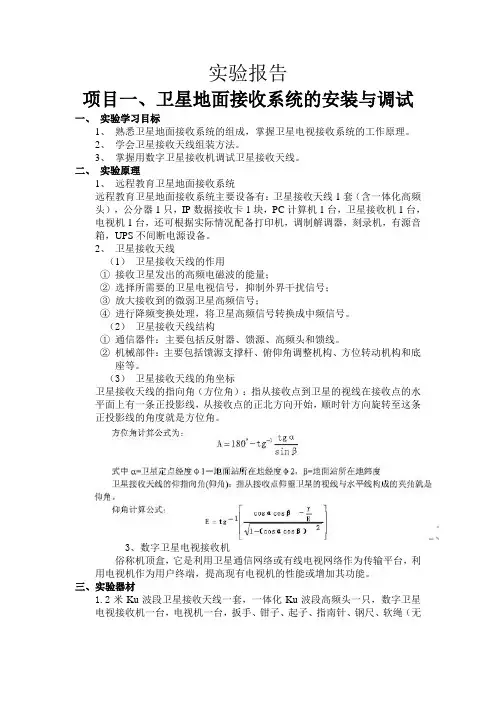

实验报告项目一、卫星地面接收系统的安装与调试一、实验学习目标1、熟悉卫星地面接收系统的组成，掌握卫星电视接收系统的工作原理。
2、学会卫星接收天线组装方法。
3、掌握用数字卫星接收机调试卫星接收天线。
二、实验原理1、远程教育卫星地面接收系统远程教育卫星地面接收系统主要设备有：卫星接收天线1套（含一体化高频头），公分器1只，IP数据接收卡1块，PC计算机1台，卫星接收机1台，电视机1台，还可根据实际情况配备打印机，调制解调器，刻录机，有源音箱，UPS不间断电源设备。
2、卫星接收天线（1）卫星接收天线的作用①接收卫星发出的高频电磁波的能量；②选择所需要的卫星电视信号，抑制外界干扰信号；③放大接收到的微弱卫星高频信号；④进行降频变换处理，将卫星高频信号转换成中频信号。
（2）卫星接收天线结构①通信器件：主要包括反射器、馈源、高频头和馈线。
②机械部件：主要包括馈源支撑杆、俯仰角调整机构、方位转动机构和底座等。
（3）卫星接收天线的角坐标卫星接收天线的指向角（方位角）：指从接收点到卫星的视线在接收点的水平面上有一条正投影线，从接收点的正北方向开始，顺时针方向旋转至这条正投影线的角度就是方位角。
3、数字卫星电视接收机俗称机顶盒，它是利用卫星通信网络或有线电视网络作为传输平台，利用电视机作为用户终端，提高现有电视机的性能或增加其功能。
三、实验器材1.2米Ku波段卫星接收天线一套，一体化Ku波段高频头一只，数字卫星电视接收机一台，电视机一台，扳手、钳子、起子、指南针、钢尺、软绳（无弹性）、粉笔、万用电表等工具一套，75Ω同轴电缆（长度5m）一根，音视频电缆（三对三）一副。
四、实验内容1、安装卫星接收天线；2、调试卫星接收天线；3、调试数字卫星电视接收机。
五、实验步骤1、安装卫星接收天线（1）先根据装箱清单查点全部零件、标准件的规格、数量，并认识主要部件。
（2）组装天线（顺着老师的知道思路，先按那些部件再按那些部件，螺丝不要用很多，长短如何分配等）2、卫星接收系统调试连接（要有耐心的慢慢的一步步来，尽量把信号强度调到最强，信号质量调到最好）3、调整、设置数字卫星电视接收机和电视机（1）接通数字卫星电视接收机和电视机电源，让数字卫星电视接收机处于工作模式，电视机处于视频工作模式。

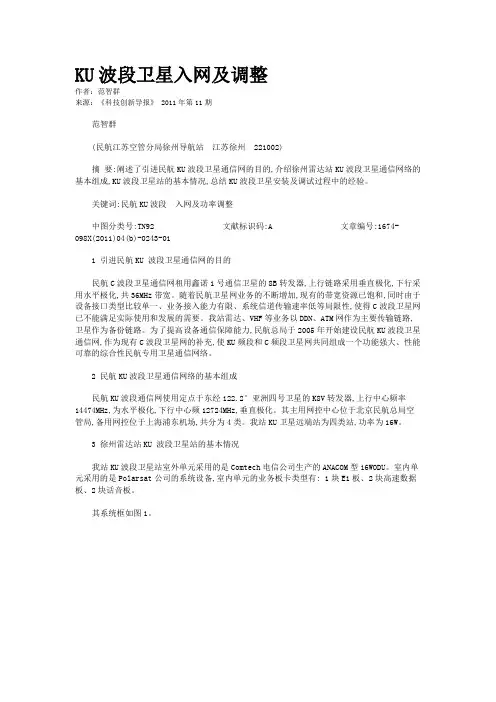

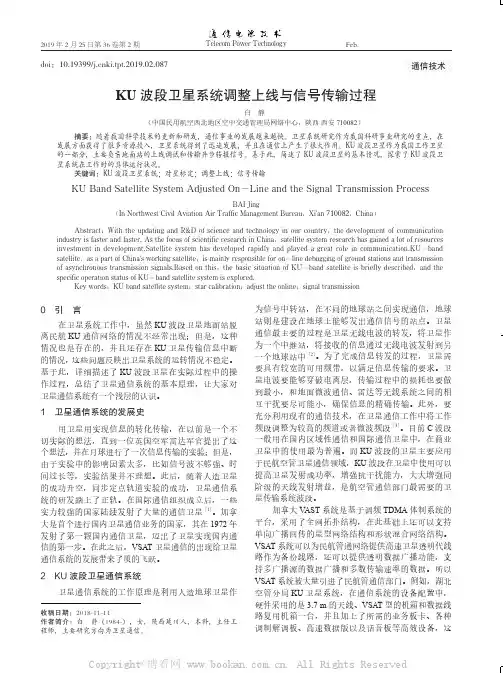

KU波段卫星入网及调整作者：范智群来源：《科技创新导报》 2011年第11期范智群(民航江苏空管分局徐州导航站江苏徐州 221002)摘要:阐述了引进民航KU波段卫星通信网的目的,介绍徐州雷达站KU波段卫星通信网络的基本组成,KU波段卫星站的基本情况,总结KU波段卫星安装及调试过程中的经验。
关键词:民航KU波段入网及功率调整中图分类号:TN92 文献标识码:A 文章编号:1674-098X(2011)04(b)-0243-011 引进民航KU 波段卫星通信网的目的民航C波段卫星通信网租用鑫诺1号通信卫星的8B转发器,上行链路采用垂直极化,下行采用水平极化,共36MHz带宽。
随着民航卫星网业务的不断增加,现有的带宽资源已饱和,同时由于设备接口类型比较单一、业务接入能力有限、系统信道传输速率低等局限性,使得C波段卫星网已不能满足实际使用和发展的需要。
我站雷达、VHF等业务以DDN、ATM网作为主要传输链路,卫星作为备份链路。
为了提高设备通信保障能力,民航总局于2005年开始建设民航KU波段卫星通信网,作为现有C波段卫星网的补充,使KU频段和C频段卫星网共同组成一个功能强大、性能可靠的综合性民航专用卫星通信网络。
2 民航KU波段卫星通信网络的基本组成民航KU波段通信网使用定点于东经122.2°亚洲四号卫星的K8V转发器,上行中心频率14474MHz,为水平极化,下行中心频12724MHz,垂直极化。
其主用网控中心位于北京民航总局空管局,备用网控位于上海浦东机场,共分为4类。
我站KU卫星远端站为四类站,功率为16W。
3 徐州雷达站KU 波段卫星站的基本情况我站KU波段卫星站室外单元采用的是Comtech电信公司生产的ANACOM型16WODU。
室内单元采用的是Polarsat公司的系统设备,室内单元的业务板卡类型有: 1块E1板、2块高速数据板、2块话音板。
其系统框如图1。
4 KU波段卫星站安装及调试过程中的经验KU波段卫星站安装过程和C波段卫星站虽类似,但在调试的细节方面却很不相同,尤其是初期工作的精确性将直接影响到今后业务链路的搭建。
如何做好卫星接收天线的安装调试工作根据国家广电总局的规划，我国在今后的几年中将加速发展数字卫星直播业务，有望建成全球用户最多的卫星直播系统，带动年产值200亿元以上的新兴产业，并使1亿偏远地区人口收看电视节目。
届时，我国的电视观众不仅可以收看到比现在多一倍的电视频道，而且可以在家方便地点播个性化的电视节目。
数字电视由目前有线网络一家垄断的地位将彻底打破。
本文拟从卫星天线的安装、卫星接收天线对星调试等方面谈谈如何做好卫星接收天线的安装和调试工作。
一、天线的安装1、站址选择卫星天线的安装在选址时，要考虑以下基本环境条件和安全保障：1)卫星天线指向应开阔，无遮挡：2)尽量避开微波站、差转台、雷达站、高压电线等干扰源：3)天线的安装位置应使到接收机插口的射频电缆尽量短，一般在40m以内：2、天线基础通常情况下，天线安装、固定于专门的基础上，但K u波段小天线可装于屋顶、庭院，只要在坚固的水泥地上用膨胀螺栓固定就可以，也可采用焊接钢架并用重物压紧等方法。
3、天线安装天线组装前，先根据装箱清单查点全部零件、标准件的规格、数量，然后参照天线所附带的安装简图分别进行组装；1)立柱、底座安装并固定在基础上：2)安装仰角调节杆与方位套筒后装于立柱上；3)连接支臂与反射面，然后与方位套筒和仰角调节杆再连接：4)将馈源支杆、馈源夹、馈源、高频头等装在反射面上：5)除调整机构部分，其余紧固件锁定牢固。
右图是华达1．2MK u天线安装完毕的结构示意图：4、天线与其它设备的连接1)与高频头连接东南如糖2007年第五期(总第三十三期’153④文／潘岚先做好同轴电缆线的接头，把电缆一头接在高频头输出座上，另一头接在卫星电视接收机的射频输入插座上，接头要平稳拧紧，保证芯线接触良好，屏蔽层可靠接地，并用专用防水胶条把高频头的电缆连接处缠紧，以防雨水浸入。
2)卫星接收机与电视机连接把卫星电视接收机的A V与监视器的A V端子对应连好，按照使用说明书操作卫星接收机，查无误后，便可正式进行卫星信号的接收。
卫星接收系统C向Ku波段升级的安装与调整Jurgen;Ewert;陈玉生（编译）
【期刊名称】《现代电视技术》
【年(卷),期】1997(000)004
【摘要】在没有电缆电视的边远地区，卫星系统是最常用的。
通常，这些系统是C波段系统。
C波段频率范围是3．7GHz～4．7GHz。
在C波段上安排节目可以多样化，但是，在扩展到Ku波段的情况下就可以更加多样化了。
【总页数】7页(P49-54,60)
【作者】Jurgen;Ewert;陈玉生（编译）
【作者单位】无
【正文语种】中文
【中图分类】TN943.6
