EMC电磁兼容

电磁兼容知识点总结一、电磁兼容概述电磁兼容（EMC）是指电子设备在电磁环境中正常运行，同时不对其他设备产生干扰的能力。

在现代电子设备中，电磁兼容性已成为一项至关重要的性能指标。

二、电磁兼容性标准与规范为了确保电磁兼容性，各种国际和地区标准与规范应运而生。

其中，最知名的包括国际电工委员会（IEC）的系列，以及美国联邦通信委员会（FCC）的Part 15系列。

这些标准与规范对电子设备的电磁辐射、抗干扰能力和静电放电等指标做出了详细规定。

三、电磁干扰源电磁干扰源多种多样，主要包括电源开关、无线电发射器、雷电等自然干扰源，以及各种电子设备的运行过程产生的干扰。

其中，电源开关是常见的电磁干扰源之一，其产生的谐波电流和电压波动可能对其他设备造成干扰。

四、电磁抗扰度要求为了确保电子设备的正常运行，电磁抗扰度要求应运而生。

这些要求主要包括对静电放电、电快速瞬变脉冲群、浪涌、电压跌落等干扰的抵抗能力。

在设计和生产过程中，应充分考虑这些因素，以确保设备在遭受这些干扰时仍能正常工作。

五、电磁屏蔽与滤波技术为了达到电磁兼容性要求，电磁屏蔽与滤波技术被广泛应用于电子设备中。

电磁屏蔽主要通过金属隔离材料将干扰源与外界隔离，而滤波技术则通过特殊设计的电路或器件，阻止或减弱干扰信号的传播。

这些技术对于提高设备的电磁抗扰度和降低电磁辐射具有重要意义。

六、电磁兼容性测试与认证为了验证电子设备的电磁兼容性，各种测试与认证机构应运而生。

这些机构通过模拟实际工作条件和电磁环境，对电子设备进行严格的测试和认证，以确保其符合相关标准和规范的要求。

获得电磁兼容性认证是电子产品进入市场的重要条件之一。

七、提高电磁兼容性的设计策略在设计阶段，采取一些策略可以提高电子设备的电磁兼容性。

例如，合理布局电路板上的元件和布线，选择合适的滤波器和电容，使用屏蔽材料等。

对于高频电路设计，还应考虑信号的完整性、反射和串扰等问题。

八、结论电磁兼容性是现代电子设备不可或缺的性能指标之一。

emc电磁兼容测试标准
电磁兼容性（EMC）测试标准是一组用于评估电子设备在电磁环境中的性能和可靠性的标准。

这些标准涉及到设备的电磁干扰（EMI）发射和电磁敏感度（EMS）的测量，以及电磁辐射和传导的测试。

不同的国家和地区有不同的EMC测试标准，其中一些最广泛使用的标准包括：
1. CISPR 22：这是一个国际标准，适用于计算机设备和类似设备的辐射和传导骚扰测量。

2. CISPR 25：这是一个汽车电子设备的EMC测试标准，包括电磁兼容性和电子设备的可靠性测试。

3. EN 55022：这是一个欧洲标准，适用于计算机设备和类似设备的辐射和传导骚扰测量。

4. EN 55024：这是一个欧洲标准，适用于所有电子设备的免疫性测试。

5. FCC Part 15：这是美国联邦通信委员会的规定，适用于计算机设备和类似设备的辐射和传导骚扰测量。

6. IEC 61000-4-2：这是一个国际标准，适用于电子设备的ESD（静电放电）测量。

7. IEC 61000-4-3：这是一个国际标准，适用于电子设备的辐射测量。

8. IEC 61000-4-4：这是一个国际标准，适用于电子设备的瞬态传导骚扰测量。

9. IEC 61000-4-5：这是一个国际标准，适用于电子设备的瞬态电压骚扰测量。

10. IEC 61000-4-6：这是一个国际标准，适用于电子设备的有源和无源传导骚扰测量。

以上是一些常见的EMC测试标准，但并不是全部。

在进行电磁兼容性测试时，应选择适合特定设备和应用的适当标准。

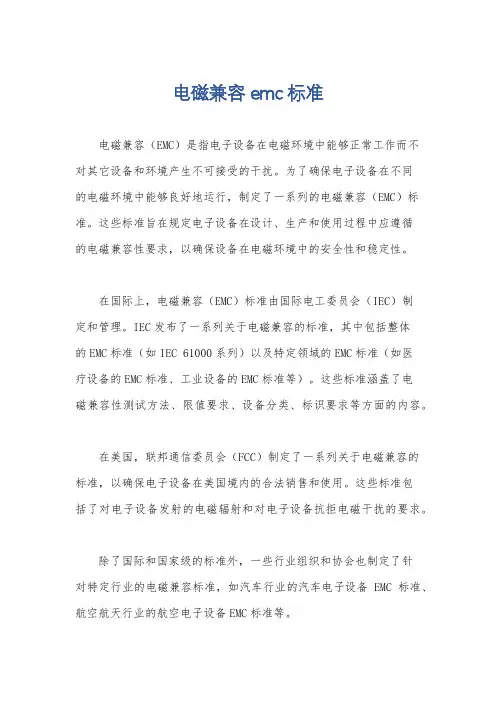

电磁兼容emc标准
电磁兼容（EMC）是指电子设备在电磁环境中能够正常工作而不
对其它设备和环境产生不可接受的干扰。

为了确保电子设备在不同
的电磁环境中能够良好地运行，制定了一系列的电磁兼容（EMC）标准。

这些标准旨在规定电子设备在设计、生产和使用过程中应遵循
的电磁兼容性要求，以确保设备在电磁环境中的安全性和稳定性。

在国际上，电磁兼容（EMC）标准由国际电工委员会（IEC）制
定和管理。

IEC发布了一系列关于电磁兼容的标准，其中包括整体
的EMC标准（如IEC 61000系列）以及特定领域的EMC标准（如医
疗设备的EMC标准、工业设备的EMC标准等）。

这些标准涵盖了电
磁兼容性测试方法、限值要求、设备分类、标识要求等方面的内容。

在美国，联邦通信委员会（FCC）制定了一系列关于电磁兼容的
标准，以确保电子设备在美国境内的合法销售和使用。

这些标准包
括了对电子设备发射的电磁辐射和对电子设备抗拒电磁干扰的要求。

除了国际和国家级的标准外，一些行业组织和协会也制定了针
对特定行业的电磁兼容标准，如汽车行业的汽车电子设备EMC标准、航空航天行业的航空电子设备EMC标准等。

总的来说，电磁兼容（EMC）标准是为了确保电子设备在电磁环境中的正常运行而制定的，其内容涵盖了设备的电磁辐射和抗干扰能力等方面的要求。

遵循这些标准可以有效地保障电子设备在不同的电磁环境中的兼容性和稳定性，从而保障了设备的安全性和可靠性。

一、EMC的定义EMC即电磁兼容，EMC是英文Electromagnetic Compatibility的缩写在我们生活、工作的环境中，时时刻刻都存在着各种各样的电磁能量，这些电磁能量可能会使电子设备的运行产生不应有的响应我们把电磁能量对电子设备的这种影响称之为电磁干扰电磁兼容就是研究电磁干扰的一门技术，对电磁兼容通俗的解释是：这种技术的目的在于，使电气装置或系统在共同的电磁环境条件下，既不受电磁环境的影响，也不会给环境以这种影响换句话说，就是它不会因为周边的电磁环境而导致性能降低、功能丧失或损坏，也不会在周边环境中产生过量的电磁能量，以致影响周边设备的正常工作电磁兼容是电子产品的一个很重要的性能，电磁兼容问题既可能存在系统之间，也可能存在系统的内部从上面的定义可看出EMC包含了以下三个方面的含义：1、EMI电磁干扰：即处在一定环境中设备或系统，在正常运行时，不应产生超过相应标准所要求的电磁能量；2、EMS电磁敏感度：即处在一定环境中设备或系统，在正常运行时，设备或系统能承受相应标准规定范围内的电磁能量干扰，或者说设备或系统对于一定范围内的电磁能量不敏感，能按照设计性能保持正常的运行；3、电磁环境：即系统或设备的工作环境即使相同种类的设备也可能运用在不同的电磁环境中，对于应用在不同环境中的设备，对它们的电磁兼容要求也可能不是一样的离开了具体的电磁环境，谈电磁兼容没有什么实际意义二、产品的EMC目标1、EMC标准EMC标准通常可分为四大类：（1）基础标准：对EMC术语的定义，对EMC现象、环境、测试方法、试验仪器和基本试验装置的说明例如：IEC50（161）电磁兼容术语CISPR16无线电干扰和抗扰度测试IEC1000-4基础性电磁兼容性试验和测试技术（2）通用标准：给定环境的所有产品的标准例如：IEC1000-6-1 通用EMS标准--住宅、商业和轻工业环境IEC1000-6-2 通用EMS标准--重工业环境IEC1000-6-3 通用EMI标准--住宅、商业和轻工业环境IEC1000-6-4 通用EMI标准--重工业环境（3）产品类别标准：指针对某一产品类别的标准（4）专用产品标准：某一专门的产品标准2、产品的EMC目标包括以下三个方面的内容：－使产品满足相应EMC标准的要求；－使产品满足实际电磁环境的需求；－设备或系统内部的EMC要求3、通讯类的产品，其EMC性能要求具体如下：⑴、传导发射AC电源线传导发射的要求请参见下表：频率范围平均值检波（dBmV）准峰值检波（dBmV）0.15~0.5MHz 56-46（随对数坐标线性下降）66-56（随对数坐标线性下降）0.5~5MHz 46 565-30MHz 50 60DC电源线传导发射的要求请参见下表：频率范围平均值检波（dBmV）准峰值检波（dBmV）0.02~0.15MHZ --- 790.15~0.5MHZ 66 790.5~30MHZ 60 73要求：0.02~0.15MHZ采用50Ω/50uH+5Ω LISN0.15~30MHZ 采用50Ω/50uH LISN测试设置必须符合EN55022的要求任一频率点的发射水平超过规定的极限值均视为不合格⑵、AC电源谐波干扰测试频率范围50～2000HZ，测试方法及参数要求参见IEC1000-3-2⑶、AC电源电压波动测试方法和参数要求请参见IEC1000-3-3⑷、辐射干扰10m辐射发射的限制值如下表所示：频率范围限制值（准峰值）（dBmV /M）30~230MHZ 30>230~1000MHZ 37测试设置必须符合EN55022、ETS300 127[2]的要求任一频率点的发射水平超过规定的极限值均视为不合格⑸、ESD（静电放电）静电放电的测试指标请参见下表：放电方式试验水平性能等级Immunity Air ?KV BImmunity Contact ?KV BResistibility Air ?5KV RResistibility Contact ?KV R测试布置及测试方法必须符合标准IEC1000-4-2的要求对EUT施加上表中的干扰信号后，EUT能达到表中的性能等级要求为合格⑹、EFT/B（快速瞬变脉冲串）EFT/B的测试指标请参见下表：Port 试验水平耦合方式性能等级信号线（不包括传送计费、计时及控制信息的信号线) ?KV 耦合钳 B其他信号线?KV 耦合钳 BAC/DC电源线?KV 耦合网络B注：上表中的量值高于欧洲标准的要求，是根据我们公司的实际情况提出来的测试布置及测试方法必须符合标准IEC1000-4-4的要求对EUT施加上表中的干扰信号后，EUT能达到表中的性能等级要求为合格⑺、传导敏感度（CS）CS的测试指标请参见下表：Port 试验水平相关参数性能等级Signal、AC /DC 3V （非调制）0.15~80MHZ 80%调制源阻抗150Ω A注：1 对信号线、DC电源线，标准要求仅当线长可超过3m时测试2 对于应用在恶劣环境中的产品，要求在同等条件下，施加10V的干扰测试布置及测试方法必须符合标准IEC1000-4-6的要求对EUT施加上表中的干扰信号后，EUT能达到表中的性能等级要求为合格⑻、辐射敏感度：（RS）RS的测试指标请参见下表：Port 试验水平相关参数性能等级Enclosure 3V/M 80~1000MHZ 80%调制A注：对于应用在恶劣环境中的产品，要求在同等条件下，施加10V /M的干扰测试布置及测试方法必须符合标准IEC1000-4-3的要求对EUT施加上表中的干扰信号后，EUT能达到表中的性能等级要求为合格⑼、Surge（浪涌）Surge的测试指标请参见下表：Port 试验水平性能等级Immunity Outdoor Signal 1KV 10/700 BImmunity Indoor Singal 0.5KV 1.2/50(8/20) BImmunity AC(DC) Line-Line 1KV Line-Earth 2KV 1.2/50(8/20) BResistibility Outdoor Singal 4KV 10/700 RResistibility AC(DC) Line-Line 2KV Line-Earth 4KV 1.2/50(8/20) R注：1 标准未要求测试DC电源，对DC电源的要求是根据公司产品的实际情况确定的2 对于室内信号线，仅当其长度可能长于10m时才要求测试，耦合阻抗为42欧3 对室外线进行4KV试验时，要求提供保护装置4 对于室内信号线，根据实际情况可测试到1KV测试布置及测试方法必须符合标准IEC1000-4-5的要求对EUT施加上表中的干扰信号后，EUT能达到表中的性能等级要求为合格⑽、DIP（电压跌落）DIP的测试指标请参见下表：Port 试验水平性能等级AC 70% 1000ms BAC 40% 200ms BAC 0% 10ms BAC 0% 5000ms CDC 0% 50ms CDC 40% 100ms C注：1 标准未要求测试DC电源电压跌落，此要求是根据公司产品的实际情况确定的2 公司产品的电源以DC电源为多，考虑到产品的实际使用情况，我们也要求在前一级电源，即AC电源口施加干扰测试布置及测试方法必须符合标准IEC1000-4-11的要求对EUT施加上表中的干扰信号后，EUT能达到表中的性能等级要求为合格⑾、Power induction（电压感应）DIP的测试指标请参见下表：Port 试验水平性能等级Out door Signal Line 300V 50HZ 200ms R测试布置及测试方法必须符合标准K.20的要求对EUT施加上表中的干扰信号后，EUT能达到表中的性能等级要求为合格⑿、工频磁场敏感度（MS）标准未对磁场敏感度提要求，但如果产品中使用了磁敏感元件则必须预先提出，根据实际情况，我们再提出具体的测试指标工频磁场敏感度的测试布置及测试方法必须符合标准IEC1000-4-8的要求关于上述表格中性能等级的说明：A级：EUT在试验中，试验后始终正常地工作，没有出现超过产品说明书允许限度的性能降低B级：EUT在试验中出现了超过产品说明书允许限度的性能降低，但没有出现存储数据丢失和EUT工作状态发生改变的现象试验后，EUT立即自动恢复正常C级：在试验中，EUT出现临时的功能丢失，但不存在EUT物理损坏和系统软件损坏的现象试验后，EUT需要经过人工操作，能恢复正常工作R级：试验后，设备没有出现损坏或故障（如软件损坏或保护装置的误动作）现象外部干扰信号引起保险丝以及其他保护装置的损坏是允许的，在替换保护装置，重新设置运行参数后，设备能正常运行注：1 上述的要求主要根据欧标提出三、电磁干扰三要素1、干扰源2、耦合途径3、敏感（接收）装置它们之间的关系如下图所示：三个要素缺一不可，少一个就构不成电磁兼容问题，所以要解决电磁兼容问题首先就要从这三个要素着手我们注意到，耦合途径在这三个要素中处于关键的位置对于一个具体的产品，耦合途径往往既是EMI信号的耦合途径，又是EMS信号的耦合途径所以耦合途径对于电磁兼容问题有着更重要的意义四、耦合机制及相应的对策措施简介耦合机制可分为两大类：－传导－非传导传导耦合有两种模式：－直接传导－公共阻抗，例如可通过公共地阻抗进入到线路非传导耦合有三种模式：－电场电场的定义：电场的耦合模型如下图所示：从等效电路可以算出耦合的干扰电压：VS由此式可得干扰电压和信号频率的关系图：从图可可知，在低频时耦合的干扰信号较少我们将模型再度简化：其中：图示是两根导线产生的串音干扰的示意图：由上我们可以找到抑制电场耦合的方法：－尽可能使导线间的分布电容降低：●使导线间的距离拉大；●因为分布电容与导线的长度成正比，所以要尽可能缩短导线的长度；●导体下增加一块接地平面可减小导线间的分布电容；－隔离的方法图示中的隔离地线的长度必须短于信号频率的波长－降低dv/dt例如使用沿时间较长的器件；－可能的情况下降低负载阻抗；－增加旁路电容－屏蔽－磁场磁场的产生：H=I/2лr当变化的磁力线穿过一个闭合回路，在此回路中会产生一感应电压（适用于低频的情况：所有的尺寸都比k小）其中：为环路垂直矢量A为回路面积B为变化的磁通量B0为磁通密度的峰值q为磁通与环路垂直矢量的夹角两根导线之间的磁场耦合通常由下式决定：其中：M是互感互感M跟导线的长度、形状以及离地平面的高度等因素有关，例：地平面上两圆导线间的互感由下式决定：其中：h为平行导线到地的距离D为两导线间的距离，且大于导线直径a为常数从上面的分析，我们可以得出减少磁场耦合的方法：－减少路所涵盖的面积－使回路和干扰源的距离尽可能远－使回路方向与磁场方向平行－降低磁场干扰源的强度－减小回路间的互感：•两导线的间距拉大；•缩短导线的长度；•使导线尽可能接近地平面；•使各自磁场方向相互垂直，如下图所示：－屏蔽－混合形式（电场、磁场同时作用或电磁场）在低频的条件下，可以将混合的模型理解为电场和磁场的叠加在高频的条件下，应采用传输线的理论进行分析，也就是将每一条耦合线路用电容、电感元件来替代注：可通过比较耦合线路的长度和线路上信号的波长来区分高低频在实际的电路中，往往是电场耦合与磁场耦合同时存在，我们可通过接收电路阻抗来判断那一种耦合方式占优势：--当接收电路为高阻抗时，电场耦合占优势；--当接收电路为低阻抗时，磁场耦合占优势当然也有可能这两种耦合形式均不占优势或者是没有那一种耦合形式占明显的优势对于传导类耦合机制的对策措施：－滤波滤波电路有多种形式，有单元件滤波、组合电路滤波也有其他的分法，但这些都不重要，关键在于具体电路的需要－隔离在数字或模拟电路中可以利用变压器、光隔离器件等来减少电磁干扰的传播使用时的限制因素是他们的输入输出容抗（通常是在pF范围内），该阻抗允许高频噪声旁路光隔离器－衰减在抑制干扰源等方面有着重要的作用抑制非传导类干扰的一些共性的对策措施:－降低（干扰信号的）发射和接收天线的灵敏度－拉开发射和接收天线间的距离－屏蔽五、解决EMC问题的时机、过程以及方法1、时机解决产品EMC问题的容易程度与解决问题的成本存在这样的关系：所以从设计阶段开始考虑EMC问题，成本最低，也最容易2、过程A、论证阶段：B、方案阶段C、工程研制阶段，即实现产品EMC性能的全过程，必要时需要进行一些模拟试验D、定型阶段：完成对产品的EMC性能鉴定，形成相关文件E、生产阶段：强调生产的过程与工艺要保证产品的EMC性能3、解决方法（1）确认干扰源，并确定其干扰的量级；（2）确认敏感（接收）装置，对敏感电路进行识别和等级划分；（3）确认耦合机制；（4）问题的解决；（5）用实验确认结果六、解决EMC问题所涉及的技术简介1、滤波⑴共模干扰、差模干扰的概念：差模：例：电源的火线与中线之间的干扰共模：例：火线和中线与地之间的干扰共模干扰在转换成差模干扰后才会对电子线路构成影响⑵典型的电源滤波电路：其中共模线圈、CY1、CY2是针对共模干扰，差模线圈、CX是针对差模干扰⑶注意事项：•滤波器应放在干扰信号的入口处或敏感元件旁电源滤波器应放在机体入口处；•滤波器的输入、输出线禁止捆扎在一起，也禁止就近平行走线；•滤波器外壳必须良好接地，接地线尽量短，最好外壳紧贴在金属机壳上；•对信号线而言，滤波的方法必须能保证信号的完整性；•滤波元件的选择必须有针对性；•滤波方法必须与线路、结构相容，必须容易实现且很好地重复；•滤波必须完全彻底；•防止由滤波元器件构成意外振荡；•滤波要有层次一个系统不仅系统的对外接口要采取滤波措施，而且系统内各分系统（装置）间也要采取相应的滤波措施•必须正确地放置滤波元器件。

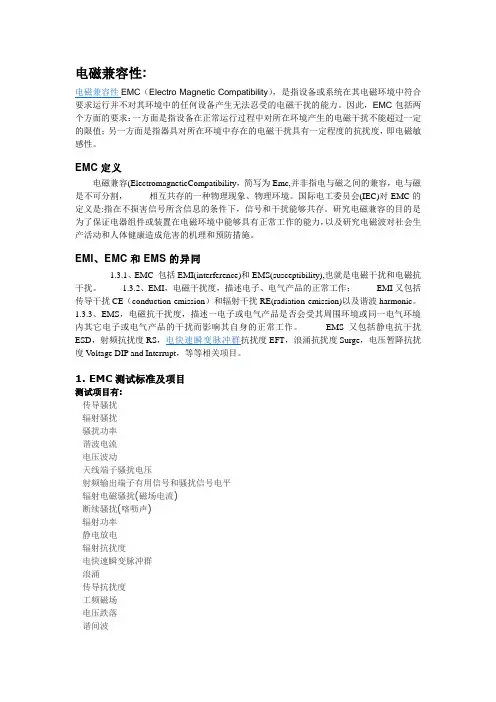

电磁兼容性:电磁兼容性EMC（Electro Magnetic Compatibility），是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

EMC定义电磁兼容(ElectromagneticCompatibility，简写为Emc,并非指电与磁之间的兼容，电与磁是不可分割，相互共存的一种物理现象、物理环境。

国际电工委员会(IEC)对EMC的定义是:指在不损害信号所含信息的条件下，信号和干扰能够共存。

研究电磁兼容的目的是为了保证电器组件或装置在电磁环境中能够具有正常工作的能力，以及研究电磁波对社会生产活动和人体健康造成危害的机理和预防措施。

EMI、EMC和EMS的异同1.3.1、EMC 包括EMI(interference)和EMS(susceptibility),也就是电磁干扰和电磁抗干扰。

1.3.2、EMI，电磁干扰度，描述电子、电气产品的正常工作；EMI又包括传导干扰CE（conduction emission）和辐射干扰RE(radiation emission)以及谐波harmonic。

1.3.3、EMS，电磁抗干扰度，描述一电子或电气产品是否会受其周围环境或同一电气环境内其它电子或电气产品的干扰而影响其自身的正常工作。

EMS又包括静电抗干扰ESD，射频抗扰度RS，电快速瞬变脉冲群抗扰度EFT，浪涌抗扰度Surge，电压暂降抗扰度Voltage DIP and Interrupt，等等相关项目。

1. EMC测试标准及项目测试项目有:·传导骚扰·辐射骚扰·骚扰功率·谐波电流·电压波动·天线端子骚扰电压·射频输出端子有用信号和骚扰信号电平·辐射电磁骚扰(磁场电流)·断续骚扰(喀呖声)·辐射功率·静电放电·辐射抗扰度·电快速瞬变脉冲群·浪涌·传导抗扰度·工频磁场·电压跌落·谐间波·键控载波抗扰度·内部抗扰度(S1)·传导电压抗扰度(S2a)·传导电流抗扰度(S2b)·内部抗扰度(S3)·环境电磁场抗扰度(S4)·屏蔽效果音视频设备:中国及国际安全标准提供测试服务,具体有:·中国GB8898·美国UL6500·加拿大CAN/CSA-C22.2 NO. 60065·欧洲EN60065能够测试的产品包括音视频设备、信息技术设备、家用电器产品、电信终端产品、无线电产品、医疗器械和实验室用设备.音视频设备:中国及国际电磁兼容标准提供测试服务,具体有:·中国GB13837,GB/T9383,GB17625.1,GB17625.2·美国FCC Part 15·加拿大BETS-7,ICES-003·欧洲EN55013,EN22020, EN 61000-3-2, EN 61000-3-3·澳洲AN/NZS CISPR 13信息技术产品:我们根据中国及国际电磁兼容标准提供测试服务,具体有:·中国GB9254,GB/T17618,GB17625.1,GB17625.2·美国FCC Part 15·加拿大ICES-003·日本VCCI·欧洲EN55022,EN22024, EN 61000-3-2, EN 61000-3-3·澳洲AN/NZS CISPR 22家用电器产品:中国及国际电磁兼容提供测试服务,具体有:·中国GB4343.1,GB/T4343.2,GB17625.1,GB17625.2·美国FCC Part 15/18·加拿大ICES-003·欧洲EN55014-1,EN55014-2, EN 61000-3-2, EN 61000-3-3·澳洲AN/NZS CISPR 14电信终端产品:我们根据中国及国际电磁兼容标准提供测试服务,具体有:·中国GB9254,GB/T17618,GB17625.1,GB17625.2,YD1032,GB19483,YD/T1103·欧洲EN55022,EN22024, EN 61000-3-2, EN 61000-3-3,EN301489无线电产品:TDE根据FCC法规或EN电磁兼容标准提供测试服务,最高测试频率可达40GHz: ·欧洲EN301489·美国FCC Part 15医疗器械产品:根据中国及国际电磁兼容标准以及美国FDA法规提供测试服务,具体有:·中国YY0505·欧洲EN6060 1-1-2· FDA实验室用设备:根据中国及欧洲电磁兼容标准提供测试服务,具体有:·中国GB/T18268·欧洲EN613262. EMC测试标准Safety 安全检测项目:电池安全性测试EN60950-1/UL2054/UL1642信息类产品安全性测试EN60950-1/IEC60950-1/UL60950-1CSA22.2-60950-1音视频类产品安全性测试EN60065/IEC60065/UL6500/E60065-00 家电类产品安全性测试EN60335/IEC60335灯具类产品安全性测试EN60598-1/IEC60598-1变压器电源供电产品安全性测试EN61558-1/IEC61558-1灯控制类产品安全性测试EN61347-1/IEC61347-1风扇安全性测试UL507家用马达类食物处理产品安全性测试UL982烤箱或烤盘类产品安全性测试UL1026咖啡壶及煮水类家用电器产品安全性测试UL1082电长柄平底锅和煎炸类家用电器产品安全性测试UL1083马达类按摩和训练类产品安全性测试UL1647衣服熨烫类产品安全性测试UL141个人用卫生和保健类产品安全性测试UL14312类和3类变压器安全性测试UL15852类电源安全性测试UL1310节能灯具/电子镇流器安全性测试UL1993/UL935便携式灯具安全性测试UL153光源类产品安全性测试UL1598EMC电磁兼容检测项目:工业、医疗和科学产品电磁干扰检测EN55011/ CISPR11音视频/广播类产品电磁干扰检测EN55013/ CISPR13家电类产品电磁干扰检测EN55014-1/ CISPR14家电类产品电磁抗干扰检测EN55014-2灯具类产品电磁波干扰检测EN55015/ CISPR15灯具类产品电磁波干扰检测EN61547音视频/广播类产品电磁抗干扰检测EN55020/CISPR20信息技术类产品电磁干扰检测EN55022/ CISPR22信息技术类产品电磁抗干扰检测EN55024/CISPR24居住、商业、轻工业环境下产品电磁抗干扰检测EN61000-6-1 工业环境下产品电磁抗干扰检测EN61000-6-2居住、商业、轻工业环境下产品电磁干扰检测EN61000-6-3 工业环境下产品电磁干扰检测EN61000-6-4电源谐波检测EN60555-2/EN61000-3-2电压闪烁检测EN60555-3/EN61000-3-3静电放电抗干扰检测IEC/EN 61000-4-2射频电磁波抗干扰检测IEC/EN 61000-4-3电性快速脉冲群抗干扰检测IEC/EN 61000-4-4雷击抗干扰检测IEC/EN 61000-4-5传导抗干扰检测IEC/EN 61000-4-6电源频率磁场抗干扰检测IEC/EN 61000-4-8电压瞬降抗干扰检测IEC/EN 61000-4-11汽油车电磁干扰/抗干扰检测EN55012交变湿热Damp heat,cyclic IEC68-2-30恒定湿热Damp heat,steady state IEC68-2-67,IEC68-2-3 ◎电磁场评估(EMF): EN50366◎环境可靠性实验项目高温Dry heat IEC60068-2-2低温Cold IEC60068-2-1冲击Shock IEC68-2-27。

浅显易懂，整体地讲清楚，什么是电磁兼容（EMC）EMC概述（1）什么是电磁兼容性（EMC）？“电磁兼容性（EMC）”主要分为两种，一种是设备本身的电磁噪声对其他设备或人体带来的影响（电磁干扰，EMI：Electromagnetic Interference, Emission），另一种是设备是否会因来自外部的电磁干扰而发生误动作（电磁敏感性EMS：Electromagnetic Susceptibility, Immunity），之所称为“电磁兼容性”，是由于为了避免发生故障，这两方面都要兼顾。

以文字的形式写成“定义”是这样的，理解起来有点难是吧。

下面我将浅显易懂地、直观地解释一下。

我将以大家熟悉的半导体集成电路（LSI、IC）为主角进行解说。

首先是电磁干扰（EMI或电磁发射）。

如今，已经开发出并且在售的LSI和IC种类繁多。

为了便于说明，大致分类如下：①老式三端电源（7805和7905等）和低饱和电源（LDO）等直流电源相关产品。

这些产品要处理的信号是直流（DC）的。

②差分运算放大器（运算放大器）、电压比较器（比较器）、语音信号处理等相关的产品。

要处理的信号是基于正弦波的模拟信号和线性信号。

③微控制器、存储器、逻辑等相关的产品。

要处理的信号是数字信号。

④最近常用的开关电源和电荷泵电源等电源相关的产品；LED驱动器、LCD驱动器等显示相关的产品；PWM电机驱动器等驱动相关的产品。

这些LSI和IC是涉及到开关技术的产品。

其中①和②不产生电磁干扰（EMI），③和④产生电磁干扰（EMI）。

可以简单的理解为模拟LSI和线性LSI不会产生电磁噪声，而数字LSI和开关LSI会产生电磁噪声，这样说可能更直观更易懂。

由于直流电压本身没有基波和谐波分量，正弦波中的高次谐波分量（基波的N倍频分量）很少，因此不易产生电磁噪声。

而数字LSI 和开关LSI是处理矩形波（脉冲波）的产品，因此会产生比如在1GHz （千兆赫兹）左右的高次谐波分量（主要是奇次谐波）。

②共用走廊内各种公用事业设备（输电线、通信、铁路、公路、石油金属管线等）相互间的影响。

③超高层建筑、输电线、铁塔等大型建筑物引起的反射问题。

④电磁环境对人类及各种生物的作用。

其中包括强电线等工频场，中、短波及微波电磁辐射的影响。

⑤核电磁脉冲的影响。

高空核爆炸产生的电磁脉冲能大面积破坏地面上的指挥、控制、通信、计算机及报系统。

⑥探谱（TEMPEST）技术。

其实质内容是针对信息设备的电磁辐射与信息泄漏问题，从信息接收和防护两方面所开展的一系列研究工作。

⑦电子设备的误动作。

为了防止误动作，必须采取措施以提高设备的抗干扰能力。

⑧频谱分配与管理。

无线电频谱是一种有限的资源，但不是消耗性的，既要科学地管理，又要充分地利用。

⑨电磁兼容与测量。

⑩自然界影响等。

人们日常生活中出现的常见EMC问题我们经常会遇到这样的情况，当我们收听广播或收看电视时，如果附近有人使用电吹风、吸尘器等，就会使声音出现噪音，图象出现雪花千扰，这就是产品的电磁兼容性有问题;当我们使用计算机时，通过电缆与其他设备热插拔连接，之后出现鼠标不能拖动，光标无法移动，计算机出现死机的情况，这里很重要的原因之一是电磁兼容性问题; 当计算机通过通讯电缆控制其他机器设备时，程序运行到某一点时计算机总是死机，这也可能是电磁兼容性问题，强电磁千扰脉冲使计算机的运行脱离了原来的程序轨道跑飞了，这种情况如果出现在网络里，可能破坏数据库或使网络瘫痪，造成重大灾难和经济损失; 正在飞行的飞机上如果有乘客违规使用强千扰信号的电子设备，很有可能导致飞机的坠毁; 在单片机控制系统的设计中如果出现电磁兼容性问题，那么既是软件编制正确，也难以使系统调试成功。

这些例子说明，我们生活的空间确实存在一种污染一电磁污染。

这些电磁千扰在不易察觉的情况下千扰人们的正常工作。

电磁炉emc起什么作用随着人们对电磁兼容的不断认知，对电磁兼容的重视程度也逐渐增加。

科学技术的不断发展使电磁兼容所涉及到的领域日益扩大，而今电磁兼容所产生的影响已不仅仅只是电子产品设备本身，由于电子产品自身内部结构发展得愈加袖珍与复杂，电磁兼容问题也就愈加重要，例如受电磁干扰，收音机无法收听广播、某些电子设备的数据在传输过程中发生丢失、一些医用电子设备工作失常、引发起爆装置使之发生爆炸、工业过程的某项控制功能完全失效等，电磁干扰或其产生的辐射还可以使生物体自身发生某些微妙的变化而产生一定的影响。
