常见高分子红外光谱谱图解析

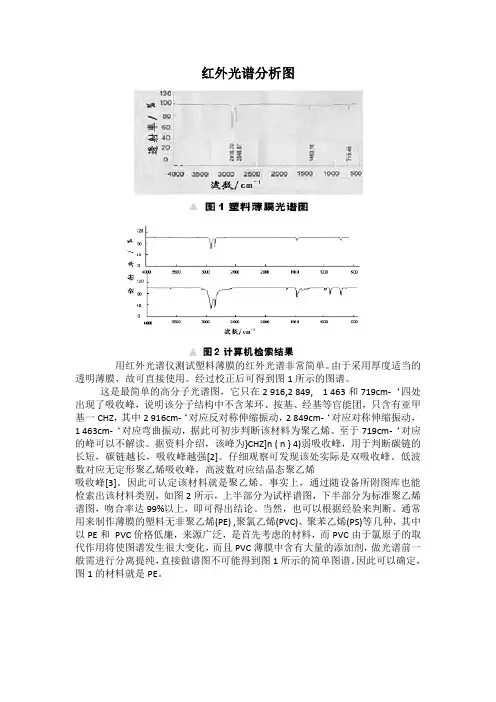

红外光谱分析图用红外光谱仪测试塑料薄膜的红外光谱非常简单。

由于采用厚度适当的透明薄膜，故可直接使用。

经过校正后可得到图1所示的图谱。

这是最简单的高分子光谱图，它只在2 916,2 849, 1 463和719cm-‘四处出现了吸收峰，说明该分子结构中不含苯环、按基、经基等官能团，只含有亚甲基一CHZ，其中2 916cm-‘对应反对称伸缩振动，2 849cm-‘对应对称伸缩振动，1 463cm-‘对应弯曲振动，据此可初步判断该材料为聚乙烯。

至于719cm-‘对应的峰可以不解读。

据资料介绍，该峰为}CHZ]n ( n } 4)弱吸收峰，用于判断碳链的长短，碳链越长，吸收峰越强[2]。

仔细观察可发现该处实际是双吸收峰。

低波数对应无定形聚乙烯吸收峰，高波数对应结晶态聚乙烯吸收峰[3]。

因此可认定该材料就是聚乙烯。

事实上，通过随设备所附图库也能检索出该材料类别，如图2所示，上半部分为试样谱图，下半部分为标准聚乙烯谱图，吻合率达99%以上，即可得出结论。

当然，也可以根据经验来判断。

通常用来制作薄膜的塑料无非聚乙烯(PE) ,聚氯乙烯(PVC)、聚苯乙烯(PS)等几种，其中以PE和PVC价格低廉，来源广泛，是首先考虑的材料，而PVC由于氯原子的取代作用将使图谱发生很大变化，而且PVC薄膜中含有大量的添加剂，做光谱前一般需进行分离提纯，直接做谱图不可能得到图1所示的简单图谱。

因此可以确定，图1的材料就是PE。

图3所示为另一PE样品的红外光谱，它与图1基本相同。

由于PE中少量烯端基的存在，在909和990cm-‘有时能看到弱谱带，分别对应于RCH=CHZ中反式CH面外弯曲振动及CHZ面内弯曲振动。

图3中，1 720cm-‘处的小峰是由于含拨基的添加剂引起的，不是PE本身的峰。

图4所示为均聚PP红外光谱。

由于每两个碳就有一个甲基支链，因而除了1 460cm-‘的CH湾曲振动外，还有很强的甲基弯曲振动谱带出现在1 378cm-' o CH3和CH的伸缩振动与CHZ的伸缩振动叠加在一起，出现了2 8003 OOOcm-‘多重峰。

手把手教你红外光谱谱图解析一、红外光谱的原理[1]1. 原理样品受到频率连续变化的红外光照射时，分子吸收其中一些频率的辐射，分子振动或转动引起偶极矩的净变化，是振-转能级从基态跃迁到激发态，相应于这些区域的透射光强减弱，透过率T%对波数或波长的曲线，即为红外光谱。

辐射→分子振动能级跃迁→红外光谱→官能团→分子结构2.红外光谱特点红外吸收只有振-转跃迁，能量低；除单原子分子及单核分子外，几乎所有有机物均有红外吸收；特征性强，可定性分析，红外光谱的波数位置、波峰数目及强度可以确定分子结构；定量分析；固、液、气态样均可，用量少，不破坏样品；分析速度快；与色谱联用定性功能强大。

3.分子中振动能级的基本振动形式红外光谱中存在两类基本振动形式：伸缩振动和弯曲振动。

图一伸缩振动图二弯曲振动二、解析红外光谱图1.振动自由度振动自由度是分子独立的振动数目。

N个原子组成分子，每个原子在空间上具有三个自由度，分子振动自由度F=3N-6(非线性分子)；F=3N-5(线性分子)。

为什么计算振动自由度很重要，因为它反映了吸收峰的数量，谱带简并或发生红外非活性振动使吸收峰的数量会少于振动自由度。

U=0→无双键或环状结构U=1→一个双键或一个环状结构U=2→两个双键，两个换，双键+环，一个三键U=4→分子中可能含有苯环U=5→分子中可能含一个苯环+一个双键2.红外光谱峰的类型基频峰：分子吸收一定频率红外线，振动能级从基态跃迁至第一振动激发态产生的吸收峰，基频峰的峰位等于分子或者基团的振动频率，强度大，是红外的主要吸收峰。

泛频峰：分子的振动能级从基态跃迁至第二振动激发态、第三振动激发态等高能态时产生的吸收峰，此类峰强度弱，难辨认，却增加了光谱的特征性。

特征峰和指纹峰：特征峰是可用于鉴别官能团存在的吸收峰，对应于分子中某化学键或基团的振动形式，同一基团的振动频率总是出现在一定区域；而指纹区吸收峰特征性强，对分子结构的变化高度敏感，能够区分不同化合物结构上的微小差异。

常见高分子红外光谱谱图解析1. 红外光谱的基本原理1）红外光谱的产生能量变化ννhch==E-E=∆E12ννh∆E=对于线性谐振子μκπνc21=2）偶极矩的变化3）分子的振动模式多原子分子振动伸缩振动对称伸缩不对称伸缩变形振动AX2：剪式面外摇摆、面外扭摆、面内摇摆AX3：对称变形、反对称变形. 不同类型分子的振动线型XY2：对称伸缩不对称伸缩弯曲弯曲型XY2：不对称伸缩对称伸缩面内弯曲（剪式）面内摇摆面外摇摆卷曲平面型XY3：对称伸缩不对称伸缩面内弯曲面外弯曲角锥型XY3：对称弯曲不对称弯曲面内摇摆4）聚合物红外光谱的特点1、组成吸收带2、构象吸收带3、立构规整性吸收带4、构象规整性吸收带5、结晶吸收带2 聚合物的红外谱图1）聚乙烯各种类型的聚乙烯红外光谱非常相似。

在结晶聚乙烯中，720 cm-1的吸收峰常分裂为双峰。

要用红外光谱区别不同类型的聚乙烯，需要用较厚的薄膜测绘红外光谱。

这些光谱之间的差别反映了聚乙烯结构与线性—CH2—链之间的差别，主要表现在1000-870㎝-1之间的不饱和基团吸收不同，甲基浓度不同以及在800-700㎝-1之间支化吸收带不同。

低压聚乙烯（热压薄膜）中压聚乙烯（热压薄膜）高压聚乙烯（热压薄膜）2.聚丙烯无规聚丙烯等规聚丙烯的红外光谱中，在1250-830 cm－1区域出现一系列尖锐的中等强度吸收带（1165、998、895、840 cm－1）。

这些吸收与聚合物的化学结构和晶型无关，只与其分子链的螺旋状排列有关。

3.聚异丁烯CH3H2C CnCH3丁二烯聚合可以生成多种结构不同的异构体。

H2 CHCHC CH2C CHCH2HH2CC CHCH2H2CH 1，2- 顺式1，4- 反式1，4-990、910 cm－1 775、741、690 cm－1 970 cm－1 1，2-聚丁二烯顺式1，4-聚丁二烯用于橡胶的顺式1，4-丁二烯的光谱中，730 cm－1的宽强吸收很特征，但反式1，4-和1，2-结构的吸收虽弱但仍很明显。
