浅谈电力设备预防性试验电气设备在运行中必须保持最佳的绝缘，从设备的出厂到设备的投运前，要进行一系列绝缘测试。

由于要求工作环境的特殊性，高压试验的安全问题就显得异常重要。

因此，高压试验人员必须熟练掌握安全知识，杜绝违规操作，确保人身安全，这样才能促进电网的可靠运行。

标签：电气设备预防性试验；设备；选择1 电力设备预防性试验概念电力设备预防性试验是指对已投入运行的设备按规定的试验条件（如规定的试验设备、环境条件、试验方法和试验电压等）、试验项目、试验周期所进行的定期检查或试验，以发现运行中电力设备的隐患、预防发生事故或电力设备损坏。

它是判断电力设备能否继续投入运行并保证安全运行的重要措施。

目前，我国电力设备预防性试验规程的内容实际上超出了预防性试验的范围，它不仅包括定期试验，还包括大修、小修后的试验及新设备投运前的试验。

2 电力设备预防性试验方法和项目我们就以对电力设备绝缘的危害性进行划分，可以分为非破坏性试验和破坏性试验两种。

非破坏性试验是指在较低电压（低于或接近于额定电压）下进行的试验。

主要指测量绝缘电阻、测量泄露电流、测量介质损耗因数以及测量电量分布等等。

破坏性试验是指在高于工作电压下所进行的试验。

试验时在电力设备绝缘上施加规定的试验电压，考验在此电压下的耐受能力，因此也称耐压试验。

它主要是指交流耐压试验和直流耐压试验。

因为这类试验所加电压较高，对被试品的考验比较直接和严格，也有可能在试验过程中对被试品的绝缘造成一定的损伤，因此而得名。

3 常用的试验设备3.1 高压兆欧表：用于测量被试设备的绝缘电阻，一般的情况下我们都是用普通摇表来测量，虽然简单，但是其工作强度大、速度慢，测量范围也有一定的局限性。

现在市面上有了更先进的测试仪表，不用手摇，可象手机一样充电备用，电子高压输出，只需一键OK，而且输出稳定，读数直观，劳动强度小，是普通摇表的理想替代品。

3.2 直流电阻测试仪：用以测量被试品的直流电阻。

h一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。

2范围电压等级为35kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

h5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。

5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。

2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。

3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

广州俊集电力科技有限公司10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。

组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。

试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。

乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。

甲方接到乙方施工方案后及时安排设备停电检修事宜。

具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。

试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。

乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。

为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。

试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。

电力安全工器具预防性试验规程电力安全工器具是指用于电力施工、维护和操作中的工具和设备，为确保电力安全，必须对电力安全工器具进行预防性试验。

预防性试验是指在使用电力安全工器具之前进行的检测和验证，以确保其安全可靠的工作状态。

下面是电力安全工器具预防性试验规程的详细介绍。

一、试验前准备1. 选择试验仪器和设备：根据试验的具体要求选择合适的试验仪器和设备。

包括测量电流的表、万用表、绝缘电阻测试仪、电流表、电压表等。

2. 检查试验仪器和设备：对试验仪器和设备进行检查，确保其工作正常、准确可靠，且能够满足试验要求。

二、试验内容和方法1. 外观检查：对电力安全工器具的外观进行检查，包括是否有破损、变形或其他异常情况。

2. 导体接触电阻测量：测量电力安全工器具的导体接触电阻，判断导体接触是否良好。

方法是在电源上施加一定电压，通过测量电路上的电流和电压来计算导体接触电阻。

3. 绝缘电阻测量：用绝缘电阻测试仪对电力安全工器具的绝缘电阻进行测量，以判断其绝缘性能是否符合要求。

方法是在电源上施加一定电压，通过测量电流和电压之比来计算绝缘电阻。

4. 线圈绝缘强度试验：对电力工器具的绝缘线圈进行绝缘强度试验，以验证其绝缘性能。

方法是在特定的电压下施加高压，要求电力工器具能够正常工作，且不发生击穿或部分放电现象。

5. 可靠连接试验：检查连接件的可靠性和接触质量是否良好，以减少电阻和发热。

方法是对连接件进行检查，如螺母是否松动、接触面是否干净等。

6. 选用电流的试验：根据电力工器具的额定电流大小，选取相应的电流进行试验，确保工器具能够正常工作。

三、试验记录和分析1. 对试验结果进行记录：记录每个电力安全工器具的试验结果，包括试验日期、试验人员、试验工器具的名称、试验结果等。

2. 对试验结果进行分析：根据试验记录，分析每个电力安全工器具的试验结果，判断其是否达到安全要求。

对于不符合要求的工器具，应及时进行维修、更换或淘汰。

四、试验周期1. 新购电力安全工器具：新购电力安全工器具应在使用前进行预防性试验，以确保其符合安全要求。

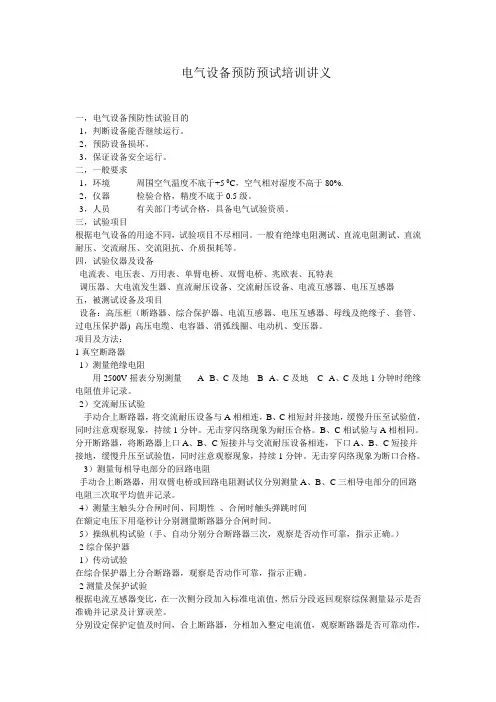

电气设备预防预试培训讲义一，电气设备预防性试验目的1，判断设备能否继续运行。

2，预防设备损坏。

3，保证设备安全运行。

二，一般要求1，环境周围空气温度不底于+5 0C，空气相对湿度不高于80%.2，仪器检验合格，精度不底于0.5级。

3，人员有关部门考试合格，具备电气试验资质。

三，试验项目根据电气设备的用途不同，试验项目不尽相同。

一般有绝缘电阻测试、直流电阻测试、直流耐压、交流耐压、交流阻抗、介质损耗等。

四，试验仪器及设备电流表、电压表、万用表、单臂电桥、双臂电桥、兆欧表、瓦特表调压器、大电流发生器、直流耐压设备、交流耐压设备、电流互感器、电压互感器五，被测试设备及项目设备：高压柜（断路器、综合保护器、电流互感器、电压互感器、母线及绝缘子、套管、过电压保护器) 高压电缆、电容器、消弧线圈、电动机、变压器。

项目及方法：1真空断路器1）测量绝缘电阻用2500V摇表分别测量A--B、C及地B--A、C及地C--A、C及地1分钟时绝缘电阻值并记录。

2）交流耐压试验手动合上断路器，将交流耐压设备与A相相连，B、C相短封并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。

无击穿闪络现象为耐压合格。

B、C相试验与A相相同。

分开断路器，将断路器上口A、B、C短接并与交流耐压设备相连，下口A、B、C短接并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。

无击穿闪络现象为断口合格。

3）测量每相导电部分的回路电阻手动合上断路器，用双臂电桥或回路电阻测试仪分别测量A、B、C三相导电部分的回路电阻三次取平均值并记录。

4）测量主触头分合闸时间、同期性、合闸时触头弹跳时间在额定电压下用毫秒计分别测量断路器分合闸时间。

5）操纵机构试验（手、自动分别分合断路器三次，观察是否动作可靠，指示正确。

）2综合保护器1）传动试验在综合保护器上分合断路器，观察是否动作可靠，指示正确。

2测量及保护试验根据电流互感器变比，在一次侧分段加入标准电流值，然后分段返回观察综保测量显示是否准确并记录及计算误差。
