化工设计1. 设备布置时两个容器之间的安全距离不应小于1.5 m。
2. 车间布置设计的内容包括车间厂房布置和车间设备布置。
3.在管道布置图中，应按规定图形，符号画出管件。
4. 车间布置分初步设计和施工图设计两个阶段。
5. 距离较近的两设备间的管道连接方式是90°弯接6. 关于设备布置图表述正确的是多层建筑物应分层绘制各层的设备布置平面图。
7.设备平面布置图中的定位尺寸单位用mm表示。
8. 关于工艺物料流程图，描述不正确的是精确画出设备外形。
9. 在釜式反应器温度控制方案中，不能采用方案控温要求较高时，采用单回路控制来控制温度。
10. 高温或低温管道要用管托，将管道从管架上升高0.1m,以便于保温。
11. 工程概算项目划分为工程费用等四项。
12. 工程概算费用是指设备购置费，安装工程费和建筑工程费，其他基本建设费用，三项费用之和。
13. 在下面四条关于设备布置的意见中，考虑欠妥当的是反应设备一般布置在高层14. 工艺设备竖面布置应遵循的原则是重型设备应落地布置，真空设备布置在合适的高层位置，装置面积受限时可将设备布置在构架上。
15. 管道布置图一般只画管道和设备的平面布置图。
16. 设备布置设计应提供的图样是设备布置图，设备安装详图，管口方位图。
17. 管道及仪表流程图又称为施工流程图。
18.分离程度要求高的场合优先选用填料塔。
19. 带有循环的反应过程的物料衡算方法是试差法。
20. 工艺流程草图中物料管线用粗实线画出。
21. 管道及仪表流程图中的物料代号PG表示工艺气体。
22. 管道引出支管时，气体管道应从上方引出。
23. 设备布置图中的字母“COD”表示接续图。
24. 工艺流程分为四大部分，以下过程经济评价不包括在内。
25. 设备布置设计中数据错误的是操作通道上方最小净空高度为2.1 m。
26. 化工设备图的基本视图常采用两个视图。
27. 有关安全距离数据中控制室、配电室至加热炉的距离不小于5 m是不正确的。
中国石油大学（北京）远程教育学院化工设计概论期末复习题、给出下面概念和术语的定义1热；2、活塞流型反应器；3、管件；4、分离过程；5、温-焓图（T-H）；6、固定床反应器；7、聚式流态化；8、传质分离过程（平衡分离过程）；9、工艺流程示意图；10、连续过程；11、中间反应；12、速率控制分离过程；13、逆流反应器；14、分离因子；15、化工过程；16、间歇过程；17、工艺过程阶段;18、夹点；19、化学反应路线；20、流化床反应器；二、单项与多项选择题1、（）衡算式是化学反应过程物料衡算不能应用的。
A .总质量衡算式；B .组分质量衡算式；C •元素原子物质的量衡算式；D •元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有（）。
A .确定物料平衡方程式；B .确定物流约束式；C .确定设备约束式；D .确定变量3、在温-焓图中得到热复合曲线的步骤有（）步骤。
A •划分温区；B •各热流温度按高到低顺序排列；C •求每个温区的总热交换量；D •画出每个温区的总物流线4、（）不是化工设计的内容。
A •反应过程选择与优化；B •分离过程选择与优化；C •厂区道路规划与设计；D •化工过程系统优化5、管道布置图包括下面（）图样。
A •管件图；B •管架图管道施工说明；C .蒸汽伴管系统布置图；D .管道平面布置图6、（）分离过程不是速率控制分离过程。
A •膜分离过程；B •反渗透分离过程；C •冷冻干燥分离过程；D •超滤分离过程7、间歇过程有（）特点。
A •生产灵活性高；B •易实现自动化；C •适合有固相的物流；D •适合生产季节性产品8、分离过程的选择应分析分离过程的（）方面。
A •可行性；B •经济性；C •可靠性；D.生产规模9、对能量过程的分析方法有（）。
A .能量衡算法；B .热流分析法；C.熵分析法；D .功衡算法10、夹点之上区域不可设置（）。
A •热阱；B •保温器；C・热源；D •物流混合器11、对新过程的化工设计需要进行（）A •概念设计；B・装置设计；C •中试设计；D •反应设计12、换热网络设计的目的是得到（）。

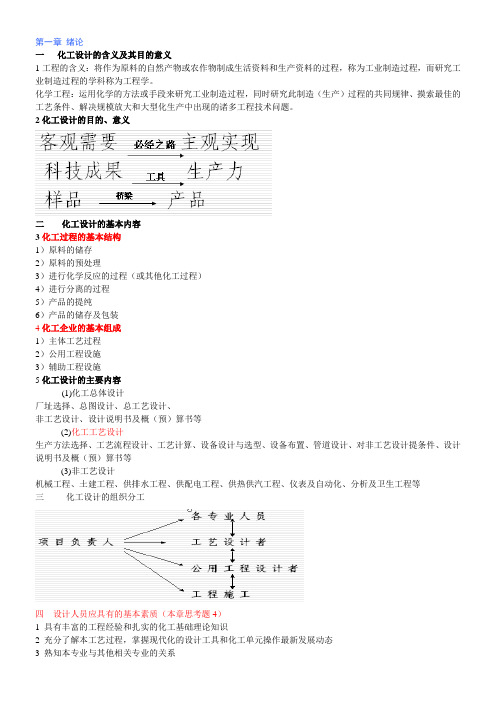

第一章绪论一化工设计的含义及其目的意义1工程的含义：将作为原料的自然产物或农作物制成生活资料和生产资料的过程，称为工业制造过程，而研究工业制造过程的学科称为工程学。
化学工程：运用化学的方法或手段来研究工业制造过程，同时研究此制造（生产）过程的共同规律、摸索最佳的工艺条件、解决规模放大和大型化生产中出现的诸多工程技术问题。
2化工设计的目的、意义二化工设计的基本内容3化工过程的基本结构1）原料的储存2）原料的预处理3）进行化学反应的过程（或其他化工过程）4）进行分离的过程5）产品的提纯6）产品的储存及包装4化工企业的基本组成1）主体工艺过程2）公用工程设施3）辅助工程设施5化工设计的主要内容(1)化工总体设计厂址选择、总图设计、总工艺设计、非工艺设计、设计说明书及概（预）算书等(2)化工工艺设计生产方法选择、工艺流程设计、工艺计算、设备设计与选型、设备布置、管道设计、对非工艺设计提条件、设计说明书及概（预）算书等(3)非工艺设计机械工程、土建工程、供排水工程、供配电工程、供热供汽工程、仪表及自动化、分析及卫生工程等三化工设计的组织分工四设计人员应具有的基本素质（本章思考题4）1 具有丰富的工程经验和扎实的化工基础理论知识2 充分了解本工艺过程，掌握现代化的设计工具和化工单元操作最新发展动态3 熟知本专业与其他相关专业的关系4 掌握国家的最新政策方针5 熟知设计使用的标准规范及变化。
6 具有高度的责任感。
本章思考题1）化工的涵义是什么？化学工业、化学工程、化学工艺学、化工单元操作等术语的简称，通常指化学工业或化学工程。
2）什么是化工设计？它包括哪些内容？化工设计是把一项化工过程从设想变成现实的一个建设环节，涉及政治、经济、技术；资源、产品、市场、用户、环境；国策、标准、法规；化学、化工、机械、电气、土建、自控、安全卫生、给排水等专业和方方面面，是一门综合性很强的技术科学。
化工设计的主要内容前已述及，此处略。
期末复习题及答案-化工设计概论___（北京）远程教育学院化工设计概论期末复题一、给出下面概念和术语的定义1.热：指物体内部的能量，是由于分子、原子、离子等微观粒子的运动而产生的。
2.活塞流型反应器：是一种常见的化学反应器，其反应物在活塞的作用下进行反应。
3.管件：是指在管道系统中连接、支撑和控制流体流动的元件。
4.分离过程：是指将混合物中的不同组分分离出来的过程。
5.温-焓图(T-H)：是一种描述物质热力学性质的图表，横轴表示温度，纵轴表示焓。
6.固定床反应器：是一种化学反应器，反应物在固定的催化剂床上进行反应。
7.聚式流态化：是指在流化床反应器中，通过加入聚合物来增加固体颗粒的聚集度，从而改善反应器的性能。
8.传质分离过程（平衡分离过程）：是指在混合物中，由于不同组分的分子间相互作用力不同，导致它们在一定条件下达到平衡时，可以分离出来的过程。
9.工艺流程示意图：是指将化工生产过程中的各个步骤以图形化的方式表示出来，以便更好地理解和掌握整个过程。
10.连续过程：是指化工生产过程中，原料和产品以连续的方式流动，不断地进行生产。
11.中间反应：是指在化学反应过程中，生成的中间产物进一步参与反应，最终生成最终产物的过程。
12.速率控制分离过程：是指在分离过程中，分离速率由物质传质速率控制的过程。
13.逆流反应器：是一种化学反应器，反应物和产物在反应器中以相反的方向流动。
14.分离因子：是指在分离过程中，不同组分之间的分离程度。
15.化工过程：是指将原料经过一系列化学反应和分离过程，最终得到产品的过程。
16.间歇过程：是指化工生产过程中，原料和产品不是连续的流动，而是分批进行生产。
17.工艺过程阶段：是指化工生产过程中，不同的步骤所处的不同阶段。
18.夹点：是指在物料平衡计算中，两个物料流的交点。
19.化学反应路线：是指在化学反应过程中，原料和产物之间的化学反应路径。
20.流化床反应器：是一种化学反应器，反应物在流化床中进行反应。
化工设计期末知识点汇总在化工设计的学习和实践中，我们需要掌握和应用许多知识点。
这些知识点涉及化学、工程原理、设备设计等多个领域。
本文将对化工设计的一些重要知识点进行汇总和概述，帮助读者在期末复习中有一个清晰的复习框架。
一、化学基础知识1. 化学反应平衡和热力学基本原理：化学反应的平衡常数、热力学定律、反应热等。
2. 物质的组成和性质：元素、化合物、混合物、物质的性质分类等。
3. 化学平衡和化学动力学：反应速率、反应机理、反应速率方程等。
4. 溶液的性质和浓度计算：浓度的计量、溶解度、溶液的性质与理论计算等。
二、化工过程设计基础知识1. 质量守恒和能量守恒方程：质量守恒方程的建立和应用、能量守恒方程的建立和应用。
2. 界面传质和表面现象：界面传质的基本原理、表面张力、界面吸附等。
3. 塔板塔效和填料效应：理论拟合和实验模型、填料种类和效果等。
4. 流体流动和传热：流体的流动规律、流体动力学和传热基础方程等。
三、化工设备设计知识点1. 反应器设计：反应器的类型和分类、反应器设计的基本原则和步骤、反应器环境的控制等。
2. 分离设备设计：塔设备的类型和分类、传质机理和运算方程、分离过程中的能量消耗等。
3. 传热设备设计：热交换器的类型和分类、传热机理和换热方程、传热设备中的压降计算等。
四、化工工艺流程设计知识点1. 基本工艺流程：原料处理、反应过程、分离过程、产品收集等。
2. 压力和温度控制：工艺流程中的压力控制、温度控制的重要性和方法等。
3. 操作安全和环境保护：化工工艺中的安全措施和环境保护措施等。
五、化工装置运行与调试知识点1. 批处理和连续处理装置的操作：装置的启动和停车操作、操作参数的调整和优化等。
2. 运行监视与故障处理：装置操作过程中的监视和故障处理方法等。
3. 装置的优化和改进：装置的操作优化和改进的方法等。
六、化工工程经济知识点1. 成本分析和收益分析：成本的分类和计算、收益的估算和评价等。
示例1：两根直管的重叠a 、从管道的一边折断b 、从两头往中间折断示例2：直管与弯管的重叠(1)直管在前(2)弯管在前用折断显露法表示的多根管道重叠的平面图多条直管在平面图上的重叠4条直管的平面图、正立面图和左侧立面图如下图所示。
1 2例:烃类热裂解产物的组成如下：要求用蒸馏方法将此混合物分离为6个产品：氢-甲烷、乙烯、乙烷、丙烯、丙烷和重组分。
试确定蒸馏的流程方案。
例：对于如图所示的过程，试确定分离顺序。
要求分离出A,C,BDE,F读图举例：读列管式固定管板换热器装配图1、概括了解从标题栏、明细栏、技术特性表等可知，该设备的名称是列管式固定管板换热器，用途是使两种不同温度的物料进行热量交换，其规格为DN700×4000（壳体内径×换热管长度），换热面积F=116m2，绘图比例1:10，由25种零部件所组成，其中有14种标准件。
换热器管程内的介质是水，工作压力为0.4MPa，工作温度为32～37℃，壳程内介质是物料丙烯丙烷，工作压力为1.6MPa，工作温度为44～40℃，换热器共有5个接管，其用途、尺寸见管口表。
该设备采用了1个主视图、2个剖视图、2个局部放大图和1个示意图。
2、详细分析（1）视图分析图中主视图采用全剖视以表达换热器的主要结构及各管口和零部件在轴线方向的位置和装配情况；主视图还采用了断开画法，以省略中间重复结构，简化作图；换热器内部的管束也采用了简化画法，仅画出一根，其余均用中心线表示。
A－A剖视图表示了各管口的周向方位和换热管的排列方式。
B－B剖视图补充表达鞍座的结构形状及安装等有关尺寸。
局部放大图Ⅰ、Ⅱ表达管板与有关零件之间的装配连接关系。
为了表示出件12拉杆的投影，将件11定距管采用断裂画法。
示意图用以表达折流板在设备轴线方向的排列情况。
（2）装配连接关系分析该设备筒体（件14）和管板（件6），封头（件1）和容器法兰（件4）的连接都采用焊接，具体结构见局部放大图Ⅱ；各接管与壳体的连接，补强圈与筒体及封头的连接均采用焊接；封头与管板采用法兰连接；法兰与管板之间放有垫片（件5）形成密封，防止泄漏；换热管（件15）与管板的连接采用胀接，见局部放大图Ⅰ。
期末复习题及答案——化工设计概论（可编辑）期末复习题及答案——化工设计概论中国石油大学(北京)远程教育学院化工设计概论期末复习题一、给出下面概念和术语的定义活塞流型反应器管件分离过程温-焓图 T-H 固定床反应器聚式流态化传质分离过程平衡分离过程工艺流程示意图连续过程中间反应速率控制分离过程逆流反应器分离因子化工过程间歇过程工艺过程阶段夹点化学反应路线流化床反应器1、( )衡算式是化学反应过程物料衡算不能应用的。
A(总质量衡算式;B(组分质量衡算式;C(元素原子物质的量衡算式;D(元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有( )。
A(确定物料平衡方程式;B(确定物流约束式;C(确定设备约束式;D(确定变量3、在温-焓图中得到热复合曲线的步骤有( )。
A(划分温区;B(各热流温度按高到低顺序排列;C(求每个温区的总热交换量;D(画出每个温区的总物流线4、( )不是化工设计的内容。
A(反应过程选择与优化;B(分离过程选择与优化;C(厂区道路规划与设计;D(化工过程系统优化5、管道布置图包括下面( )图样。
A(管件图;B(管架图管道施工说明;C(蒸汽伴管系统布置图;D(管道平面布置图6、( )分离过程不是速率控制分离过程。
A(膜分离过程;B(反渗透分离过程;C(冷冻干燥分离过程;D(超滤分离过程7、间歇过程有( )特点。
A(生产灵活性高;B(易实现自动化;C(适合有固相的物流;D(适合生产季节性产品8、分离过程的选择应分析分离过程的( )方面。
A(可行性;B(经济性;C(可靠性;D(生产规模9、对能量过程的分析方法有( )。
A(能量衡算法;B(热流分析法;C(熵分析法;D(功衡算法10、夹点之上区域不可设置( )。
A(热阱;B(保温器;C(热源;D(物流混合器11、对新过程的化工设计需要进行( )A(概念设计;B(装置设计;C(中试设计;D(反应设计12、换热网络设计的目的是( )。
化工设计概论期末考试题库及答案一、选择题（每题2分，共20分）1. 化工设计中，以下哪项不是设计阶段的主要任务？A. 确定工艺流程B. 选择设备C. 编制操作手册D. 进行成本估算答案：C2. 化工设计中，以下哪个不是化工过程的基本单元操作？A. 蒸馏B. 过滤C. 反应D. 运输答案：D3. 在化工设计中，哪种类型的反应器通常用于连续生产？A. 批式反应器B. 连续搅拌槽反应器C. 流化床反应器D. 固定床反应器答案：B4. 化工设计中，以下哪个参数不是反应器设计时需要考虑的？A. 反应速率B. 反应温度C. 反应压力D. 反应体积答案：D5. 化工设计中，以下哪个不是化工设备的主要类型？A. 反应器B. 换热器C. 泵D. 计算机答案：D6. 在化工设计中，以下哪个不是安全设计的重要方面？A. 防爆设计B. 防腐蚀设计C. 防火设计D. 颜色设计答案：D7. 化工设计中，以下哪个不是化工流程模拟软件？A. Aspen PlusB. HYSYSC. MATLABD. ProII答案：C8. 在化工设计中，以下哪个不是化工产品的质量控制指标？A. 纯度B. 产量C. 稳定性D. 颜色答案：D9. 化工设计中，以下哪个不是环境影响评估的主要内容？A. 污染排放B. 能源消耗C. 经济效益D. 生态影响答案：C10. 在化工设计中，以下哪个不是设计阶段的输出？A. 设计图纸B. 设计报告C. 操作手册D. 市场分析答案：D二、简答题（每题10分，共30分）1. 简述化工设计的基本流程。
答案：化工设计的基本流程通常包括：需求分析、工艺流程设计、设备选择与设计、安全与环境评估、经济分析、设计优化、设计审查、施工图纸制作、施工监督与调试等。
2. 描述化工设计中进行成本估算的重要性。
答案：进行成本估算在化工设计中至关重要，因为它帮助决策者了解项目的总投资，评估项目的可行性，制定合理的预算，并为项目融资提供依据。
化工设计概论期末考试题库及答案一、单项选择题1. 化工设计的主要任务是（）。
A. 确定工艺流程B. 确定设备参数C. 确定工厂布局D. 确定产品价格答案：A2. 化工设计中，工艺流程设计的主要依据是（）。
A. 市场需求B. 原料供应C. 产品规格D. 所有以上因素答案：D3. 在化工设计中，以下哪项不是工艺流程设计的基本步骤？（）A. 确定原料和产品B. 确定工艺路线C. 确定设备类型D. 确定工厂规模答案：D4. 化工设计中，以下哪项是反应器设计的关键因素？（）A. 反应器类型B. 反应器尺寸C. 反应器材质D. 所有以上因素答案：D5. 化工设计中，以下哪项不是分离过程设计的关键因素？（）A. 物料性质B. 分离效率C. 设备成本D. 反应器类型答案：D二、多项选择题6. 化工设计中，以下哪些因素会影响工艺流程的选择？（）A. 原料成本B. 产品需求C. 环境法规D. 技术可行性答案：ABCD7. 化工设计中，以下哪些因素会影响设备的选择？（）A. 操作条件B. 物料性质C. 设备成本D. 安全性答案：ABCD8. 在化工设计中，以下哪些因素会影响工厂布局？（）A. 原料供应B. 产品运输C. 环境影响D. 劳动力成本答案：ABCD三、判断题9. 化工设计的目标是实现经济效益最大化。
（）答案：正确10. 化工设计中，工艺流程设计和设备设计是相互独立的。
（）答案：错误四、简答题11. 简述化工设计的基本步骤。
答案：化工设计的基本步骤包括：确定项目目标、原料和产品规格；工艺流程设计，包括确定工艺路线、反应器设计、分离过程设计等；设备设计，包括设备选型、尺寸计算、材料选择等；工厂布局设计，包括工厂平面布局、设备布置、物流规划等；经济分析，包括成本估算、投资回报分析等；环境和安全评估。
12. 描述化工设计中工艺流程设计的重要性。
答案：工艺流程设计是化工设计的核心，它决定了整个工厂的生产效率、产品质量和经济效益。
化工设计考试知识点总结一、化工过程基础知识1. 化工流程和装置设计基础- 化学工程热力学- 化工传递过程- 化工反应工程2. 化工过程和装置设计基础知识- 化工过程和装置设计基础概念- 化工过程计算和方程式- 化工装置设计流程3. 化工过程和装置基本参数确定- 化工过程基本参数确定方法- 化工装置基本参数确定方法- 化工过程和装置参数选择二、化工装置设计基础1. 化工装置设计基础理论- 化工装置设计基本理论- 化工装置设计基础原理- 化工装置设计流程和方法2. 化工装置设计相关知识- 化工装置设计流程和方法- 化工装置设计实践和案例分析- 化工装置设计应用3. 化工装置设计相关技术- 化工装置设计软件应用- 化工装置设计计算方法- 化工装置设计技术发展趋势三、化工过程系统和流程图1. 化工过程系统及其组成- 化工过程系统理论基础- 化工过程系统设计方法- 化工过程系统优化和调整2. 化工流程图及其作用- 化工流程图的基本概念- 化工流程图的绘制和应用 - 化工流程图的优化和调整3. 化工过程系统的性能分析 - 化工过程系统性能参数- 化工过程系统性能分析方法 - 化工过程系统性能优化四、化工过程装置材料1. 化工过程装置材料的选择 - 化工装置材料选择原则- 化工装置材料性能要求- 化工装置材料选择方法2. 化工装置材料的监测和检测 - 化工装置材料监测方法- 化工装置材料检测技术- 化工装置材料质量保证3. 化工装置材料的使用和维护- 化工装置材料的使用要求 - 化工装置材料的维护方法 - 化工装置材料的更换和更新五、化工过程装置安全1. 化工过程装置安全基础知识 - 化工装置安全基本概念- 化工装置安全设计原理- 化工装置安全管理方法2. 化工装置安全管理和预防 - 化工装置安全管理体系- 化工装置安全预防措施- 化工装置安全事故应急处理3. 化工装置安全监测和评估 - 化工装置安全监测方法- 化工装置安全评估标准- 化工装置安全监测技术六、化工过程装置环保1. 化工过程装置环保基础知识 - 化工装置环保基本概念- 化工装置环保设计原理- 化工装置环保管理方法2. 化工装置环保管理和控制 - 化工装置环保管理体系- 化工装置环保控制措施- 化工装置环保污染治理技术3. 化工装置环保监测和评估 - 化工装置环保监测方法- 化工装置环保评估标准- 化工装置环保监测技术七、化工过程装置节能1. 化工过程装置节能基础知识 - 化工装置节能基本概念- 化工装置节能设计原理- 化工装置节能管理方法2. 化工装置节能管理和控制 - 化工装置节能管理体系- 化工装置节能控制措施- 化工装置节能技术发展趋势3. 化工装置节能监测和评估 - 化工装置节能监测方法- 化工装置节能评估标准- 化工装置节能监测技术八、化工过程装置经济性分析1. 化工过程装置投资评估- 化工装置投资评估方法- 化工装置投资评估标准- 化工装置投资决策方法2. 化工装置生产成本分析- 化工装置生产成本分析方法 - 化工装置成本控制技术- 化工装置成本优化方法3. 化工装置效益评估- 化工装置效益评估标准- 化工装置效益评估方法- 化工装置效益改进技术以上就是化工设计考试的知识点总结，希望对大家有所帮助。
化工设计期末考试题一、选择题（每题2分，共20分）1. 下列哪个选项不是化工设计中的基本原则？A. 安全性B. 经济性C. 可持续性D. 随意性2. 化工设计中的流程模拟软件主要用于：A. 计算化学反应的热力学数据B. 模拟化工过程的流动和反应C. 预测化工产品的市场趋势D. 设计化工设备的机械结构3. 在化工设计中，以下哪项不是工艺流程设计需要考虑的因素？A. 原料的可用性和成本B. 产品的市场需求C. 工人的个人兴趣D. 环境影响和法规要求4. 化工设计中的物料平衡计算主要用于：A. 确定反应器的尺寸B. 计算产品的产量C. 分析反应物的转化率D. 所有上述选项5. 化工设计中的能量平衡计算主要关注：A. 反应过程中的热量变化B. 工厂的能源消耗和效率C. 产品的热值D. 设备的散热问题6. 在化工设计中，以下哪项不是设备设计需要考虑的因素？A. 设备的材料选择B. 设备的操作条件C. 设备的维护成本D. 设备的装饰风格7. 化工设计中的环境影响评估主要涉及：A. 工厂的噪音控制B. 工厂的废水处理C. 工厂的废气排放D. 所有上述选项8. 化工设计中的安全评估通常不包括：A. 火灾和爆炸的风险评估B. 化学品泄漏的应急计划C. 工厂的绿化设计D. 工人的安全培训9. 在化工设计中，以下哪项不是控制系统设计需要考虑的因素？A. 过程变量的监测B. 自动化控制策略C. 操作人员的个人偏好D. 过程的稳定性和可靠性10. 化工设计中的经济评估通常不包括：A. 项目的投资回报率B. 产品的市场竞争力C. 工厂的员工福利D. 项目的成本效益分析二、简答题（每题10分，共40分）1. 描述化工设计中流程模拟软件的主要功能，并举例说明其在实际设计中的应用。
2. 说明化工设计中进行物料平衡计算的重要性，并给出一个简单的物料平衡计算示例。
3. 阐述化工设计中环境影响评估的目的和基本步骤。
4. 讨论化工设计中安全评估的必要性，并列举几个常见的安全评估方法。
化工设计考试知识点归纳化工设计考试是对学生在化工设计方面的综合能力的一次考验。
在准备考试前，了解并熟悉考试知识点是必不可少的。
本文将对化工设计考试中常见的知识点进行归纳，帮助考生更好地备考。
1. 化学工程基础知识1.1 化学工程的定义和发展历史1.2 化学工程的基本原理和基础概念1.3 化学工程中的常用计量单位及其换算1.4 化学反应热力学和动力学1.5 化学工程中的物质平衡和能量平衡1.6 化工流程图的绘制方法和规范1.7 化学工程中的管道和仪表图符号的表示方法和解读2. 化工过程设计2.1 化工过程设计的基本流程和方法论2.2 化工过程图及其元件的设计与绘制2.3 化工过程中原料的选择和准备2.4 化工过程中产物的分离和纯化2.5 化工过程中的反应器设计和优化2.6 化工过程中的热交换器设计和计算2.7 化工过程中的流体力学和传热传质计算3. 化工设备设计3.1 化工设备的基本类型和工作原理3.2 化工设备中的流体流动和传热传质问题 3.3 化工设备的材料选择和耐腐蚀设计3.4 化工设备中的搅拌和混合问题3.5 化工设备中的分离和蒸馏问题3.6 化工设备中的压力容器设计和安全性分析3.7 化工设备的运行与维护4. 安全与环保4.1 化工过程中的安全风险评估和控制4.2 化工设备的安全操作规程和事故处理措施 4.3 毒性物质和危险化学品的安全储存和使用 4.4 化工生产中的环境污染防控措施4.5 化工废物处理和资源回收利用4.6 化工装置的安全监测和检测方法以上是化工设计考试中常见的知识点归纳，希望能对考生备考提供一些帮助。
在复习过程中，应结合教材和练习题，重点关注重要知识点和常见考点，进行有针对性的复习。
同时，多做一些综合性的练习和模拟考试，熟悉考试环境和提高应对能力。
祝考生们取得优异的成绩！。
化工设计基础期末考试题及答案一、选择题（每题2分，共20分）1. 化工设计中，下列哪一项不是基本的化工单元操作？A. 蒸馏B. 吸收C. 蒸发D. 聚合反应答案：D2. 化工设计中，物料衡算的基本原则是什么？A. 质量守恒B. 能量守恒C. 动量守恒D. 电荷守恒答案：A3. 在化工生产中，下列哪项不是常见的反应器类型？A. 连续搅拌槽反应器B. 固定床反应器C. 流化床反应器D. 离心泵答案：D4. 化工设计中，热交换器的主要作用是什么？A. 改变物料的相态B. 改变物料的化学组成C. 改变物料的温度D. 改变物料的密度答案：C5. 化工设计中，下列哪项不是影响传热速率的因素？A. 温差B. 传热面积C. 传热介质的流速D. 传热介质的密度答案：D6. 化工设计中，下列哪项不是影响流体流动的因素？A. 流体的密度B. 流体的粘度C. 流体的流速D. 管道的材质答案：D7. 化工设计中，下列哪项不是影响分离效率的因素？A. 操作压力B. 操作温度C. 物料的相对分子质量D. 分离设备的类型答案：C8. 在化工设计中，下列哪项不是常见的分离方法？A. 蒸馏B. 过滤C. 离心D. 聚合答案：D9. 化工设计中，下列哪项不是常见的化工原料？A. 乙烯B. 丙烯C. 丁烯D. 丁二烯答案：D（注意：丁二烯是存在的，但题目要求选择不是常见的化工原料，因此选择D）10. 化工设计中，下列哪项不是常见的化工产品？A. 聚乙烯B. 聚丙烯C. 聚氯乙烯D. 聚碳酸酯答案：D二、简答题（每题10分，共30分）1. 简述化工设计中物料衡算的基本步骤。
答案：物料衡算的基本步骤包括：确定衡算的范围和边界，收集相关的物理化学数据，列出物料平衡方程，求解物料平衡方程，并对结果进行验证和分析。
2. 描述化工设计中热交换器的工作原理。
答案：热交换器的工作原理是通过两种不同温度的流体在热交换器内进行热量交换，从而达到改变流体温度的目的。
化工设计考试知识点总结化工设计是指根据工程要求，通过化学和物理原理，运用化工工艺和设备，对化学原料进行加工和转化，以生产出符合工业要求的产品的一门学科。
在化工设计考试中，了解和掌握相关的知识点是非常重要的。
本文将对化工设计考试中的知识点进行总结，以帮助考生更好地备考。
1. 化工过程设计化工过程设计是化工设计的核心内容之一。
它包括反应过程、分离过程和传递过程的设计。
在考试中，学生需要掌握不同化工过程的特点、适用的设备和工艺条件等方面的知识。
2. 化学反应工程化学反应工程是指通过控制反应条件，使化学反应在工业生产中得以实现的一门学科。
在化工设计考试中，学生需要了解不同类型的反应，如氧化、还原、酸碱中和等，并熟悉反应过程中的热力学和动力学问题。
3. 化工热力学化工热力学是研究化学反应与热力学性质之间关系的学科。
在考试中，学生需要掌握物质的热力学性质，如热容、焓、熵等，并能够运用热力学方程解决相关问题。
4. 化工传递过程化工传递过程是指物料或能量在化工过程中的传递和分离。
常见的传递过程包括传质、传热和传动等。
在考试中，学生需要了解传递过程的基本原理和相关计算方法。
5. 化工设备与操作化工设备是用于实现化工过程的机械装置或系统。
在考试中，学生需要了解不同类型的化工设备，如反应器、蒸馏塔、萃取塔等，并能够分析和选择适合特定工艺的设备。
6. 化工安全与环境保护化工安全与环境保护是化工设计中至关重要的考虑因素。
学生需要了解化工过程中的安全隐患及其防范措施，同时还需要了解化工过程对环境的影响及如何进行环境保护。
综上所述，化工设计考试涵盖了化工过程设计、化学反应工程、热力学、传递过程、设备与操作以及安全与环境保护等方面的知识点。
只有全面掌握这些知识点，才能在考试中取得好成绩。
因此，考生在备考时应注重理论学习，掌握基本原理，并通过做题和实践来巩固知识。
祝愿大家能够在化工设计考试中取得优异的成绩！。
化工设计期末知识点总结化工设计是化工专业学生必修的一门课程，主要涉及到化工流程的设计、优化和改进。
在期末考试中，掌握和理解重要的知识点是取得好成绩的关键。
本文将对化工设计期末考试的知识点进行总结，以帮助同学们更好地复习和备考。
一、化工设计概述化工设计是指在确定了产品种类、工艺路线和原料配方之后，对化工生产过程进行结构分析、参数计算和设计，并在此基础上确定化工生产设备和流程的一门综合性课程。
化工设计的核心内容是流程设计、设备设计和工艺设计。
1.1 流程设计流程设计是化工设计的起点和基础，它确定了化工生产的工艺路线和生产流程。
在流程设计中，需要考虑反应器的类型和选型、反应条件的确定以及原料和产物的流动方式等因素。
1.2 设备设计设备设计是化工设计的重要环节，它与整个化工生产过程的顺利进行密切相关。
在设备设计中，需要考虑设备的类型、尺寸和选型，并根据工艺流程要求确定设备的操作压力、温度和流量等参数。
1.3 工艺设计工艺设计是化工设计的核心内容，它包括反应过程的工艺条件、产物纯度要求、设备的规格和操作要求等方面。
在工艺设计中，需要进行物质平衡计算、能量平衡计算以及传质和传热计算等，以确保化工生产过程的稳定和高效。
二、化工热力学热力学是研究能量转化和能量传递规律的学科，对于化工设计而言，热力学的理论和方法是不可或缺的。
以下是化工热力学的常见知识点总结。
2.1 热力学基本定律热力学基本定律包括能量守恒定律、熵增定律和化学势定律。
能量守恒定律指出，在孤立系统中，能量既不能自己产生也不能自己消失，只能由一种形式转化为另一种形式。
熵增定律指出，孤立系统的总熵只能增加或保持不变，不能减少。
化学势定律指出，化学势是描述系统中物质变化趋势的物理量。
2.2 热力学循环热力学循环是指在一定条件下，将热能转化为功的过程。
常见的热力学循环包括卡诺循环、布雷顿循环和雪球循环等。
2.3 状态函数和过程函数在热力学中，我们常常用状态函数和过程函数来描述系统的热力学性质。
化工设计概论期末考试题库及答案一、选择题（每题2分，共20分）1. 化工设计中，下列哪个不是基本的化工单元操作？A. 蒸馏B. 过滤C. 反应D. 焊接答案：D2. 化工设计中，物料衡算的基本原则是什么？A. 质量守恒B. 能量守恒C. 动量守恒D. 电荷守恒答案：A3. 在化工设计中，下列哪个不是常见的换热设备？A. 换热器B. 冷却塔C. 反应釜D. 蒸发器答案：C4. 化工设计中，压力容器的设计需要考虑哪些因素？A. 压力B. 温度C. 材料D. 所有以上选项答案：D5. 化工生产中，如何确定反应器的体积？A. 根据反应物的摩尔比B. 根据反应速率C. 根据反应物的浓度D. 根据反应物的摩尔量答案：D6. 化工设计中，哪些因素会影响分离效率？A. 温度B. 压力C. 操作方式D. 所有以上选项答案：D7. 化工设计中，塔设备的设计需要考虑哪些因素？A. 塔板数B. 塔高C. 塔径D. 所有以上选项答案：D8. 化工设计中，哪些因素会影响泵的选型？A. 流量B. 扬程C. 介质特性D. 所有以上选项答案：D9. 在化工设计中，如何确定管道的直径？A. 根据流体的流速B. 根据流体的密度C. 根据流体的粘度D. 根据流体的流量答案：D10. 化工设计中，安全阀的作用是什么？A. 调节压力B. 测量压力C. 保护设备D. 启动设备答案：C二、简答题（每题10分，共30分）1. 简述化工设计的基本流程。
答案：化工设计的基本流程包括项目建议书、可行性研究、初步设计、详细设计、施工图设计、施工、试运行和竣工验收等阶段。
2. 描述化工设计中常见的几种分离技术及其应用场景。
答案：常见的分离技术包括蒸馏、萃取、结晶、过滤和膜分离等。
蒸馏适用于不同沸点的混合物分离；萃取适用于极性差异较大的混合物；结晶适用于固体与液体的分离；过滤适用于固体颗粒与液体的分离；膜分离适用于分子大小差异的混合物。
3. 阐述化工设计中为什么要进行环境影响评估。
一．化工设计的种类根据项目性质分类（P1）1. 新建项目设计2. 重复建设项目设计3. 已有装置改造二．化工工艺流程的经验设计----容器（Pc19）（1）接口设备与管线、管线与管线连接①管接头：用于φ38以下的管线②法兰: 任何尺寸的管线（2）放空为处理事故和停工检修的需要，装置内油品短时间内应能完全放空（利用本身压力或泵）。
其放空地点根据油品性质和温度决定。
（3）溢流管处理液体的开口容器或低压容器应配置一个溢流接口。
溢流（接口）管的最高位置必须低于容器顶部。
对于封闭的，有盖的容器，或处于微负压的容器，其溢流管必须加装液相U型管式密封装置或机械密封装置。
（4）排放大多数容器、Ｕ型管底部应设放净阀，供放净用。
放净管道的去处应注明。
三．画一个塔标出：人孔和手孔（P22）人孔——布置在操作区，所有人孔布置在一条垂线上，正对道路。
注意人(手)孔不能设在塔盘的降液管或密封盘处。
人孔可布置在顶上、侧面或封头中心，侧面较为方便；但在框架上支承面积较大，故以布置在顶上为宜。
四．工艺流程图的分类：（P27）1. 方框流程图根据选定工艺路线，对工艺流程进行概念性设计时完成的流程图，不编入设计文件，多用于项目建议书、可行性研究报告等。
一般用方框、文字表示一个单元，用箭头表示物流方向，表示化学加工过程的轮廓。
蒸汽、水冷冻盐水水水杨酸阿司匹林的生产工艺流程框图2. 工艺流程草图设计初始阶段用来表达整个工厂或车间生产流程的图样，不编入设计文件。
定性标出由原料转化成产品的变化、流向以及所采用的各种化工单元及设备，供设计开始时工艺方案讨论。
3.工艺物料流程图PFD完成物料衡算和热量衡算后，以图形与表格的形式反映物料衡算和热量衡算的结果，即绘制工艺物料流程图。
工艺物料流程图列入初步设计阶段的设计文件，为设计审查提供资料。
也作为生产操作和技术改造的参考资料——设计档案资料。
工艺物料流程图中：采用常用图例表示出主要工艺设备及部分关键的辅助设备；用箭头表示物流方向，标注工艺设备位号和名称；用表格表示出各物流的T、p、Vs、组成；在有热量变化的设备旁，标出热量计算值。
物料表包括物料名称、质量流量、质量分数、摩尔流量和摩尔分率。
有时还列出物料的某些参数如温度、压力、密度等。
氯苯硝化的物料流程图五．PID图的组成（P35）：(1) 设备图形及管线、管件(2) 标注(3) 图例(4) 标题栏六．图线和字体PID图中工艺物料管道用粗实线，辅助管道用中粗线，其它用细实线。
七．图中的设备（机器）用中线条，阀门、管件和管道附件都用细实线绘制。
粗实线:0.6～0.9mm；中粗线：0.3～0.5mm;细实线: 0.15～0.25mm八．标注的内容：设备在图上应标注位号及名称。
九．标注的方式：设备位号、名称一般标注在相应设备图形上方或下方。
常用设备代号（P34）：泵P，反应器R，换热器E，容器（槽，罐）V，塔T 十．管道的标注（P35）一般横向管道标注在管道上方，竖向管道（直管）标注在管道左边。
分段注明管道号（管段号）、管径、管道等级及隔热管道号和管径为一组，用一短横线隔开；管道等级和隔热为另一组，用一短横线隔开，两组间留适当的空隙。
十二．离心泵的自控方案（P42）1、离心泵基本流程包括：入口阀、出口阀、出口处的止回阀、出口压力表、泵体前后设放净阀。
2、简单管路流量调节方式(a)出口节流（直接节流法）优点：简单易行，普遍采用。
缺点：能耗大。
限制：不适宜于正常流量低于额定流量30%以下的场合。
(b) 通过改变回路阀门的开度来调节流量。
优点:可用于液体流量偏低的场合缺点:要消耗一部分高压液体能量,使泵的总效率下降。
十四．原材料的消耗定额（P100）理论消耗量：只和化学反应有关1.原材料的消耗定额实际消耗量：极少等于理论量衡量实际消耗量和理论消耗量差别的指标：转化率、选择性、收率、限制反应物、过量反应物。
2.转化率：原料中某一反应物转化掉的量（摩尔）与初始反应物的量（摩尔）的比值，它是化学反应进程的一个标志。
转化率 =反应物的进料量反应物的反应量×100％3.选择性：当同一种原料可以转化为几种产物，即同时存在主反应和副反应时，选择性表示实际转化为目的产物的原料的量（摩尔）与被转化掉的原料的量（摩尔）的比值。
选择性= 被转化掉的原料的量反应物量生成目的产物所消耗的×100％4.收率：原料转化为目的产物的量（摩尔）与进反应系统的初始量（摩尔）的比值。
收率=反应物的进料量反应物量生成目的产物所消耗的 收率=转化率×选择性十五． 物料衡算（P104）例3-4反应过程的物料衡算计算方法①直接计算法。
有些化学反应过程的物料衡算，有时只含一个未知量或组成，这类问题比较简单，通常可根据化学反应式直接求解，不必列出衡算式。
②元素平衡。
③利用反应速率进行物料衡算。
④以节点进行衡算。
十六．热量衡算（P122例4—2 ） P126 例4—3 十七．设备分类（P128习题10）？ 十八．离心泵适用范围（P133）在输送温度下介质黏度不宜大于6.50×104 m2/s,否则会使泵效率降低很多；流量小 扬程高的不宜选用一般离心泵，可考虑选用高速离心泵；介质中溶解或夹带气体量大于5％（体积）时，不宜选用离心泵；要求流量变化大 扬程变化小者选用平坦的Q-H 曲线离心泵，而要求流量变化小 扬程变化大者宜选用徒降的Q-H 曲线离心泵；在介质中含有固体颗粒在3％以下的，宜选用一般离心泵，超过3％时要选用特殊结构离心泵。
十九、化工车间包括：（P155）1.生产设施：原料工段、生产工段、成品工段、回收工段、控制室、贮罐区、露天堆场2.生产辅助设施：化验室、机修间、动力间、变电配电室、除尘室、通风室3.行政福利设施：办公室、休息室、更衣室、浴室、厕所4.其他特殊用室：劳动保护室、保健室车间平面布置——将上述车间组成在平面上进行组合布置。
二十、车间平面布置方案（P157）1. I 型(长方形): 总图布置、设备布置和管线布置方便，有利自然采光和通风。
缺点：流程长，车间过长，常用于中小型车间2、L型，T型：适应地形及生产流程的需要也有采用L 型、T 型；缺点：采用L 型、T 型应充分考虑采光、通风、通道和立面等各方面因素，适用于较复杂的车间。
二十一、车间设备布置符合安全技术要求（P159）①尽可能使工人背光操作，高大设备避免靠窗布置，以免影响采光。
②有效地利用自然对流通风；对放热量大或产生易燃、易爆、有毒气体或粉尘的工段，尽量采用露天布置；不能露天布置时，须采用机械送、排风装置。
③有防火、防爆要求的设备——危险等级相同设备尽量集中在一个区域，并设计防爆建筑物、设置防爆墙等措施。
④对产生或接触腐蚀性介质的设备，除采用基础防护外，设备周围地面、墙、梁、柱都需采取防护措施。
二十二、塔设备布置的方式有：（P163）(1) 独立布置——单塔或特别高的塔可采用独立布置。
利用塔身设操作平台，供进出人孔、操作、维修仪表及阀门之用。
(2) 成列布置——有两个或两个以上塔或立式容器时，采用中心线对齐，在塔间设置联合平台，平台间留有缝隙满足塔身的热胀冷缩。
(3) 成组布置——对结构和大小相似的塔，可采用双排或成三角形布置，这样，可以利用平台将塔联系在一起以提高其稳定性。
(4) 沿建筑物或框架布置——将塔布置在建筑物或框架的旁边，利用框架提高其稳定性和设置平台、梯子。
(5) 室内或框架内布置——较小的塔常安装在室内或框架中，平台和管道都支承在建筑物上，冷凝器可装在屋顶上或吊在屋顶梁下，利用位差重力回流。
二十三、设备布置图的内容（P166）(1) 一组视图——表达厂房建筑基本结构及设备在其内外的布置情况。
以平面布置图为主，部分为立面布置图。
(2) 尺寸及标注——注写与设备布置有关的尺寸及建筑定位轴线编号、设备的位号及名称等。
(3) 安装方位标——表示安装方位基准的图标。
(4) 设备一览表——将设备位号、名称、技术规格、有关参数列表。
(5) 说明与附注——对设备安装有特殊要求的进行说明。
(6) 标题栏——填写图名、图号、比例和设计者等。
二十四、设备布置图的视图的一般要求（P167）绘图比例通常采用1﹕50，1﹕100，在个别情况下（如大型贮罐或仓库等）可采用１﹕200或1﹕500。
允许在一张图纸上各视图采用不同的比例，将主要采用比例注明在标题栏中，个别视图不同比例则在该视图名称的下方或右方予以注明。
图幅一般采用一号图纸，如需分开绘制在几张图纸上，则每张图纸的幅面应力求统一。
二十五、管路布置设计的原则（P185）1. 物料因素(1) 输送易燃、易爆、有毒及有腐蚀性物料的管道不得铺设在生活间、楼梯、走廊和门等处，这些管道应设置安全阀、防爆膜、阻火器和水封等防火防爆装置，放空管应引至指定地点或高过屋面2m以上。
(2) 有腐蚀性物料管道，铺设在通道上空和并列管线下方或外侧。
(3) 管道铺设时应有一定坡度，方向沿物流方向。
坡度大小一般为1/100~5/1000。
(4) 真空管线应尽量短，减少弯头和阀门，以减小阻力，提高真空度。
2. 考虑施工、操作及维修(1) 管道应尽量集中布置在公用管架上，平行直走，少拐弯，少交叉，不妨碍门窗开启和设备、阀门及管件的安装维修，并列管道的阀门应尽量错开。
(2) 支管多的管道布置在并行管线的外侧，气体支管应从上方引出，液体支管应从下方引出，尽量避免出现“气袋”、“口袋”和“盲肠”。
(3) 室内管道应尽量沿墙铺设，或固定在墙上管架上，管道与墙面之间距离要满足管件、阀门的操作、安装和维修。
(4) 阀门和仪表的安装高度要考虑操作方便和安全。
3. 安全生产？（1）不锈钢管不得与普通碳钢制的管架直接接触，以免产生因电位差造成腐蚀核心。
（2）直接埋地或铺设在管沟中的管道通过道路时应加套管保护。
（3）距离较近的两设备间，管路一般不应直连，一般采用45度或90度弯接。
二十六、管路支架类型（P187）管道支架按作用分类：固定支架—用在管道不允许有任何位移的地方；滑动支架—只起支撑作用，允许管道在平面上有一定的位移；导向支架—只允许轴向位移不允许横向位移；弹簧吊架—管道有垂直位移的情况。
二十七、管路连接方式（图）（P194）？二十八、项目经济三个基准：时间、金钱和利润。
（P213）二十九、工程投资经济评价的方法：静态评价、动态评价。
（P213）三十、工程概算项目的划分1、工程费用工程费用系指直接构成固定资产项目的费用。
它是由主要生产项目、辅助生产项目、公用工程（供排水；供电及电讯；供汽；总图运输；厂区之内的外管）、服务性工程项目、生活福利工程项目及厂外工程项目等六个项目组成。
2、其它费用系指工程费用以外的建设项目必须支付的费用。
