化工设计1. 设备布置时两个容器之间的安全距离不应小于1.5 m。
2. 车间布置设计的内容包括车间厂房布置和车间设备布置。
3.在管道布置图中，应按规定图形，符号画出管件。
4. 车间布置分初步设计和施工图设计两个阶段。
5. 距离较近的两设备间的管道连接方式是90°弯接6. 关于设备布置图表述正确的是多层建筑物应分层绘制各层的设备布置平面图。
7.设备平面布置图中的定位尺寸单位用mm表示。
8. 关于工艺物料流程图，描述不正确的是精确画出设备外形。
9. 在釜式反应器温度控制方案中，不能采用方案控温要求较高时，采用单回路控制来控制温度。
10. 高温或低温管道要用管托，将管道从管架上升高0.1m,以便于保温。
11. 工程概算项目划分为工程费用等四项。
12. 工程概算费用是指设备购置费，安装工程费和建筑工程费，其他基本建设费用，三项费用之和。
13. 在下面四条关于设备布置的意见中，考虑欠妥当的是反应设备一般布置在高层14. 工艺设备竖面布置应遵循的原则是重型设备应落地布置，真空设备布置在合适的高层位置，装置面积受限时可将设备布置在构架上。
15. 管道布置图一般只画管道和设备的平面布置图。
16. 设备布置设计应提供的图样是设备布置图，设备安装详图，管口方位图。
17. 管道及仪表流程图又称为施工流程图。
18.分离程度要求高的场合优先选用填料塔。
19. 带有循环的反应过程的物料衡算方法是试差法。
20. 工艺流程草图中物料管线用粗实线画出。
21. 管道及仪表流程图中的物料代号PG表示工艺气体。
22. 管道引出支管时，气体管道应从上方引出。
23. 设备布置图中的字母“COD”表示接续图。
24. 工艺流程分为四大部分，以下过程经济评价不包括在内。
25. 设备布置设计中数据错误的是操作通道上方最小净空高度为2.1 m。
26. 化工设备图的基本视图常采用两个视图。
27. 有关安全距离数据中控制室、配电室至加热炉的距离不小于5 m是不正确的。
周建成要去河北招生,所以星期五上午之前务必要把作业收上去批改.女生先交给凡丽娜,男生交给邓金全.08级化工设计复习题一、选择题1．下列哪种要求不是化工厂总体布局所关心的（ B ）。
A、生产要求B、节能要求C、发展要求D、安全要求2．化工设计上必须保证防爆车间有足够的泄压面积，一般要求泄压面积为：（ C ）。
A、0.01～0.04 m2/m3厂房容积 B、0.03～0.06 m2/m3厂房容积C、0.05～0.10 m2/m3厂房容积D、0.07～0.12 m2/m3厂房容积3．化工生产中甲类火灾危险的划分是生产和使用（ C ）。
A、闪点﹤15℃的易燃液体或爆炸下限﹤5％的可燃性气体的生产B、闪点﹤20℃的易燃液体或爆炸下限﹤8％的可燃性气体的生产C、闪点﹤28℃的易燃液体或爆炸下限﹤10％的可燃性气体的生产D、闪点﹤30℃的易燃液体或爆炸下限﹤12％的可燃性气体的生产4．化工生产中乙类火灾危险的划分是生产和使用（ C ）。
A、闪点≥15℃至45℃的易燃可燃液体或爆炸下限≥5％的可燃性气体的生产B、闪点≥20℃至45℃的易燃可燃液体或爆炸下限≥8％的可燃性气体的生产C、闪点≥28℃至60℃的易燃可燃液体或爆炸下限≥10％的可燃性气体的生产D、闪点≥30℃至60℃的易燃可燃液体或爆炸下限≥12％的可燃性气体的生产5．钢筋混凝土楼板的一级耐火极限为（ B ）小时。
A、 1.0B、1.5C、2.0D、4.06．钢筋混凝土楼板的二级耐火极限为（ A ）小时。
A、 1.0B、1.5C、2.0D、4.07.流程及设备的可操作性设计应根据什么标准来进行。
( D )A、研究者提供的工艺参数B、工程师的经验及判断能力C、操作者的经验D、尚无明确标准8、试说明一个新产品或新工艺从开始研制到投入生产，需要进行（ C ）。
A．概念设计、中试设计及基础设计B．初步设计和施工图设计C．概念设计、中试设计、基础设计、初步设计和施工图设计D. 初步设计、概念设计、扩大初步设计和施工图设计9、下述说法正确的是（B ）。
期末复习题及答案——化工设计概论（可编辑）期末复习题及答案——化工设计概论中国石油大学(北京)远程教育学院化工设计概论期末复习题一、给出下面概念和术语的定义活塞流型反应器管件分离过程温-焓图 T-H 固定床反应器聚式流态化传质分离过程平衡分离过程工艺流程示意图连续过程中间反应速率控制分离过程逆流反应器分离因子化工过程间歇过程工艺过程阶段夹点化学反应路线流化床反应器1、( )衡算式是化学反应过程物料衡算不能应用的。
A(总质量衡算式;B(组分质量衡算式;C(元素原子物质的量衡算式;D(元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有( )。
A(确定物料平衡方程式;B(确定物流约束式;C(确定设备约束式;D(确定变量3、在温-焓图中得到热复合曲线的步骤有( )。
A(划分温区;B(各热流温度按高到低顺序排列;C(求每个温区的总热交换量;D(画出每个温区的总物流线4、( )不是化工设计的内容。
A(反应过程选择与优化;B(分离过程选择与优化;C(厂区道路规划与设计;D(化工过程系统优化5、管道布置图包括下面( )图样。
A(管件图;B(管架图管道施工说明;C(蒸汽伴管系统布置图;D(管道平面布置图6、( )分离过程不是速率控制分离过程。
A(膜分离过程;B(反渗透分离过程;C(冷冻干燥分离过程;D(超滤分离过程7、间歇过程有( )特点。
A(生产灵活性高;B(易实现自动化;C(适合有固相的物流;D(适合生产季节性产品8、分离过程的选择应分析分离过程的( )方面。
A(可行性;B(经济性;C(可靠性;D(生产规模9、对能量过程的分析方法有( )。
A(能量衡算法;B(热流分析法;C(熵分析法;D(功衡算法10、夹点之上区域不可设置( )。
A(热阱;B(保温器;C(热源;D(物流混合器11、对新过程的化工设计需要进行( )A(概念设计;B(装置设计;C(中试设计;D(反应设计12、换热网络设计的目的是( )。
期末复习题及答案——化工设计概论（可编辑）期末复习题及答案——化工设计概论中国石油大学(北京)远程教育学院化工设计概论期末复习题一、给出下面概念和术语的定义活塞流型反应器管件分离过程温-焓图 T-H 固定床反应器聚式流态化传质分离过程平衡分离过程工艺流程示意图连续过程中间反应速率控制分离过程逆流反应器分离因子化工过程间歇过程工艺过程阶段夹点化学反应路线流化床反应器1、( )衡算式是化学反应过程物料衡算不能应用的。
A(总质量衡算式;B(组分质量衡算式;C(元素原子物质的量衡算式;D(元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有( )。
A(确定物料平衡方程式;B(确定物流约束式;C(确定设备约束式;D(确定变量3、在温-焓图中得到热复合曲线的步骤有( )。
A(划分温区;B(各热流温度按高到低顺序排列;C(求每个温区的总热交换量;D(画出每个温区的总物流线4、( )不是化工设计的内容。
A(反应过程选择与优化;B(分离过程选择与优化;C(厂区道路规划与设计;D(化工过程系统优化5、管道布置图包括下面( )图样。
A(管件图;B(管架图管道施工说明;C(蒸汽伴管系统布置图;D(管道平面布置图6、( )分离过程不是速率控制分离过程。
A(膜分离过程;B(反渗透分离过程;C(冷冻干燥分离过程;D(超滤分离过程7、间歇过程有( )特点。
A(生产灵活性高;B(易实现自动化;C(适合有固相的物流;D(适合生产季节性产品8、分离过程的选择应分析分离过程的( )方面。
A(可行性;B(经济性;C(可靠性;D(生产规模9、对能量过程的分析方法有( )。
A(能量衡算法;B(热流分析法;C(熵分析法;D(功衡算法10、夹点之上区域不可设置( )。
A(热阱;B(保温器;C(热源;D(物流混合器11、对新过程的化工设计需要进行( )A(概念设计;B(装置设计;C(中试设计;D(反应设计12、换热网络设计的目的是( )。
化⼯设计复习题⼀《化⼯设计与制图》复习题⼀、填空题第⼀章化⼯⼚设计的内容与程序1、概念设计是以过程研究中间结果或最终结果为基础，从⼯程⾓度出发按照未来⽣产规模所进⾏的⼀种假想设计。
2、化⼯计算包括⼯艺设计中的物料衡算、能量衡算和设备选型和计算三⽅⾯内容。
3、设计代表⼯作的任务是参加基本建设的现场施⼯和安装。
4、根据化⼯过程开发程序进⾏分类，化⼯设计分为四种设计类型，即概念设计、中试设计、基础设计和⼯程设计。
5、在化⼯新技术开发过程中，可能存在三种类型的设计，即概念设计、中试设计和基础设计。
6、中试设计内容和程序基本上和⼯程设计相同，但由于规模⼩，若施⼯安装⼒量较强，可以不出管道、仪表、管架等安装图纸。
7、按国内传统设计体制，⼯程设计可分为三种类型，即初步设计、扩⼤初步设计和施⼯图设计。
第⼆章⼯艺流程设计8、在⼯艺流程草图中，流程线的起始和终了处注明物料的名称、来源及去向。
9、⼯艺流程草图⼜称为⽅案流程图或流程⽰意图，⼀般在⽣产⽅法（或⼯艺路线）确定后绘制，主要为⼯艺计算服务，也是⼯艺流程图设计的依据。
10、⼯艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即管道号、管径和管道等级。
11、⼯⼚的三废治理⼯程的“三同时”是指三废治理⼯程必须与主体⼯程同时设计、同时施⼯、同时投⼊使⽤。
12、在选择⽣产⽅法和⼯艺流程时，应遵循的三原则是先进性、可靠性和合理性。
13、当⽣产⼯艺路线(⽣产⽅法)选定后，就可以进⾏流程设计。
14、⼯艺管道及仪表流程图⼀般采⽤A1 图幅横幅绘制，数量不限；流程简单时，可采⽤A2图幅；图纸不宜加长和加宽。
15、化⼯⼯艺图纸的图线宽度有粗、中、细三种类型，其宽度⽐例为4:2:1 。
16、绘制⼯艺流程图时，流程线⼀般画成⽔平线和垂直线，转弯⼀律画成直⾓。
第三章物料衡算与能量衡算17、对于物料衡算⽽⾔，按计算范围分为单个设备的物料衡算与全流程的物料衡算。
18、在进⾏化⼯设计计算时，⽣产时间现在⼀般按330 天或8000 ⼩时进⾏设计计算。

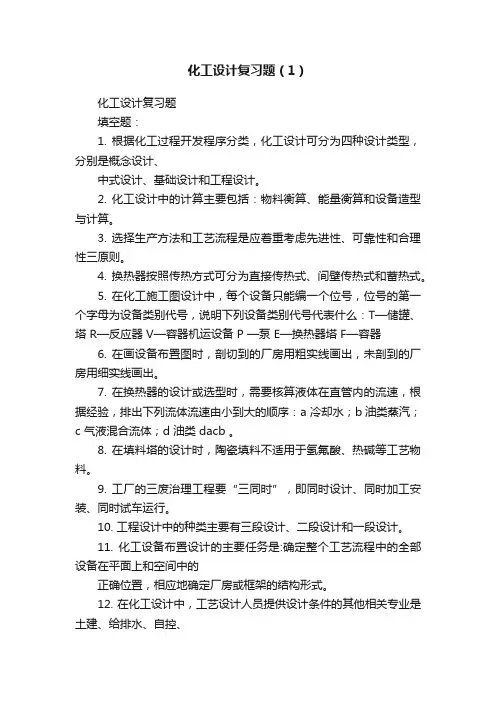

化工设计复习题（1）化工设计复习题填空题：1. 根据化工过程开发程序分类，化工设计可分为四种设计类型，分别是概念设计、中式设计、基础设计和工程设计。
2. 化工设计中的计算主要包括：物料衡算、能量衡算和设备造型与计算。
3. 选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原则。
4. 换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式。
5. 在化工施工图设计中，每个设备只能编一个位号，位号的第一个字母为设备类别代号，说明下列设备类别代号代表什么：T—储罐、塔 R—反应器 V—容器机运设备 P —泵 E—换热器塔 F—容器6. 在画设备布置图时，剖切到的厂房用粗实线画出，未剖到的厂房用细实线画出。
7. 在换热器的设计或选型时，需要核算液体在直管内的流速，根据经验，排出下列流体流速由小到大的顺序：a 冷却水；b油类蒸汽；c 气液混合流体；d 油类 dacb 。
8. 在填料塔的设计时，陶瓷填料不适用于氢氟酸、热碱等工艺物料。
9. 工厂的三废治理工程要“三同时”，即同时设计、同时加工安装、同时试车运行。
10. 工程设计中的种类主要有三段设计、二段设计和一段设计。
11. 化工设备布置设计的主要任务是:确定整个工艺流程中的全部设备在平面上和空间中的正确位置，相应地确定厂房或框架的结构形式。
12. 在化工设计中，工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等。
13. 扩大的初步设计完成后要编制的设计文件内容主要包括：编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表。
14. 易燃物品的自燃点随压力增加而降低。
15. 工艺流程草图又称为方案流程图、流程示意图，一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。
16. 在泵的选型中，要求流量大而扬程低的，可选用单级离心泵；要求流量小而扬程高的，宜选用复泵、多级离心泵。
《化工设计试卷》（一）一、填空题（每空1分，共30分）1、化工设计必须（）。
2、国家计委有关文件的要求，可行性研究报告是项目决策的依据，应按规定的深度做到一定的准确性，投资估算和初步设计概算的出入一般不大于（）否则视超出情况再议。
3、企业使用政府补助、转贷、贴息投资建设的项目，政府只审批（）。
4、凡从事对环境有影响的建设项目都必须执行（）。
同时，在可行性研究报告中，对（）要有专门论述。
5、概念设计是以（）为基础，从工程角度出发按照未来生产规模所进行的一种假想设计。
6、工艺人员向非工艺专业提供设计条件必须确保其（）。
7、管道仪表流程图中的设备用（）线画出。
8、工厂的三废治理工程“三同时”，即（）。
9、选择生产方法和工艺流程是应着重考虑（）三原则。
10、平面图上设备平面定位尺寸应以（）或（）或（）为基准线标注定位尺寸。
11、管道布置是应尽量避免（）。
12、工艺流程草图又称为（），一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。
13、技术上的先进性是由经济合理性来体现的，只有在设计的每一步都重视经济因素，力求经济上合理，到最后才能作出既经济节约又合理可行的概算来。
据专家测算，在设计阶段可以控制（70—85％）的工程投资，后面的施工、材料、劳务只能控制（5 —35％1）。
14、在选择生产方法和工艺流程时，应该着重考虑的原则有( )。
15、化工设备总体分类：（）。
16、设备布置图主要包括反映设备水平布置情况的（）和反映某处立面布置情况的（）。
17、工程投资经济评价有（）和（）。
18、当用泵抽吸时，应由泵的（）确定设备的安装高度。
19、压缩机的最大部件超过（1.0吨）时，应设吊车，起重量大于10吨时，宜选用（）。
20、为了避免发生电化学腐蚀，不锈钢管道不宜与碳钢管直接接触，（）。
21、管架是用来（），管道支架按其作用分为（）22、按照电力设计规范，将电力负荷分成三级，按照用电要求从高到低分为一级、二级、三级。
第一章1、简述化工设计的概念、作用与分类。
答：（1）概念：化工设计是对拟建化工项目在技术和经济上进行全面详尽的安排，是化工基本建设的具体化，是把先进的技术和最新科研成果引入生产的渠道。
（2）作用：化工设计是生产技术中的第一道工序，是化工厂建设中的重要组成部分，设计工作的质量直接关系到工厂的经济效益和社会效益，化工设计是进行技术革新和技术改造的先导，是先进科学技术与生产实践相结合的中间环节，是科研成果实现工业化的桥梁。
分类：根据项目性质可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。
根据化工过程开发程序化工设计可分为：概念设计、中式设计、基础设计和工程设计。
2、化工设计划分为哪三个阶段？并分别叙述其主要内容。
答：初步设计，扩大初步设计和施工设计三个阶段。
初步设计：是根据计划任务书，探求在技术上可能，经济上合理的最符合要求的设计方案，还应编写初步设计说明书。
扩大初步设计：根据已批准的初步设计，解决初步设计中的主要技术问题，使之进一步具体化、明确化，还应编写扩大初步设计说明书与工程概算书（允许误差较大）。
施工设计：根据已批准的扩大初步设计进行的，是施工的依据，为施工服务，应有详细的施工图纸和必要的文字说明书以与工程预算书（误差较小）。
3、写出化工设计程序，并对其主要内容作简单阐述。
答：化工设计程序前期准备工作→项目建议书→可行性研究→决策（评估）→计划任务书→初步设计→扩大初步设计→施工设计4、工艺设计主要包括哪几个方面的内容？设计准备、方案设计、化工计算、车间布置、化工管路设计、提供设计条件、编制概算书的设计文件第二章1、化工厂址选择应考虑的主要因素是什么？（1）节约用地，考虑发展（注：地不能征多，但也应留有发展佘地）；（2）利用城镇设施，节约投资（电、蒸汽、燃料等靠近电厂或水水电站，靠近燃料供应点，水靠近江、河、湖等）；（3）满足环境卫生与交通运输要求（能妥善处理“三废”，优先使用水路、铁路运输，适当增加公路运输）；（4）不旱不涝，地质可靠；（5）少挖少填，有利于协作等，还要与城市规划协调。
第1章化工设计综述一、单选题1.投资决策前时期的工作包括A.项目建议书、可行性研究、评估和决策、编制计划任务书和设计B.项目建议书、可行性研究、评估和决策和编制计划任务书C.评估和决策、编制计划任务书和设计D.评估和决策、编制计划任务书、设计和施工2.计划任务书A.是投资决策的依据B.是可行性研究的依据C.是设计工作的依据D.是基本建设的依据3.工程设计工作按照三段设计划分，包括A.概念设计、基础设计、施工设计B.项目建议书、可行性研究、施工设计C.计划任务书、初步设计、施工图设计D.初步设计、扩大初步设计、施工图设计4.对于爆炸性气体环境，按危险性的大小分区依次是A. 0区>1区>2区B. 1区>2区>0区C. 1区>0区>2区D. 2区>1区>0区5.生产的火灾危险性分为A. 0区、1区、2区B. 1级、2级、3级C. 一级、二级、三级、四级D. 甲、乙、丙、丁、戊五类6.化工厂房的耐火等级分为A. 0区、1区、2区B. 1级、2级、3级C. 一级、二级、三级、四级D. 甲、乙、丙、丁、戊五类7.化工设计的主要内容包括A.初步设计、技术设计、施工图设计B.化工工艺设计、非工艺设计、总图运输设计C.概念设计、中试设计、基础设计D.工艺流程设计、车间布置设计、管道布置设计8.设计的阶段可划分为A.初步设计、技术设计、施工图设计B.化工工艺设计、非工艺设计、总图运输设计C.概念设计、中试设计、基础设计D.工艺流程设计、车间布置设计、管道布置设计9.在化工工艺设计中，其核心内容是C.工艺流程设计、车间布置设计和管道设计D.化工工艺计算和车间布置设计10.按基本建设程序，项目建议书经批准后，应进行A.设计工作B.建设地点的选择C.建设准备D.可行性研究11.建设项目的盈亏平衡点是A.盈利额最高点B.盈利与亏损的转折点C.平均盈利额D.销售收入与固定成本相等时的产量二、多选题1.投资决策前时期的工作包括A.项目建议书B.可行性研究C.评估和决策D.编制计划任务书E.设计2.评价某一设计方案优劣时应考虑的因素是A.投资总额B.生产成本C.投资回收期D.借款偿还期E.投资收益率三、名词解释1.工程项目建议书：根据国民经济和社会发展的长远规划和产品的市场需要，结合矿藏、水利资源条件和现有生产力分析，在广泛调查、收集资料、踏勘厂址、基本弄清建厂的技术经济条件后，提出具体的项目设计书。
化工设计复习题一．填空题1.精馏塔系统合成的基本原则中包含，为了减少过程的输送量，尽早移出含量大的组分，以降低后处理能源消耗.2.在分析、评比流程的组织最佳方案时，可从物料计算和原料合计方面去进行考虑。
3.一个化工过程，可分解成六个子系统。
其中分离顺序的合成，用于研究分离顺序，从而确定最佳分离组合.4.可行性研究的主要内容包括市场销售情况的研究。
5.在分析、评比流程的组织最佳方案时,可从工艺设备的设计和选型方面去进行考虑,并完成设备一览表。
6.化工过程的六个子系统中，能量的和质量的管理和集成，用于研究化工过程中自身能量搭配利用，从而达到最佳节能的效果.7.8.死态的温度定为298.15K。
9.在分析、评比流程的组织最佳方案时，可从非工艺设计项目的方面去进行考虑,并为他们提设计要求。
10.在分析、评比流程的组织最佳方案时,可从车间布置设计方面去进行考虑，并完成平面布置和立面布置图.11.一个化工过程,可分解成六个子系统。
其中操作时间表的安排，用于研究化工过程多单元操作组成，从而达到全系统的最佳操作。
12.在分析、评比流程的组织最佳方案时，可从化工管路的设计方面去进行考虑.13.在分离过程中，应尽量避免过程中含有固体的物流出现,以降低输送过程中的能量。
14.热交换网络合成中，其基本步骤的第一步是：列表分析给定化工工程中所有的热流股和冷流股.15.在分离过程中，应尽量避免使用质量分离剂，以避免增加分离物料量。
16.分离方法中，应尽量避免过程含有固体物流出现。
17.一个化工过程，可分解成六个子系统。
其中反应途径的合成，用于研究反应途径,从而确定最佳生产工艺路线。
18.化工过程的六个子系统中,分离技术的选择，用于研究各种分离技术能耗成本,从而确定最佳分离方案。
19.精馏塔系统合成的基本原则中包含，最难分离的组分在最后分离，以便降低操作成本。
20.热交换网络合成中要求画出热能阶图，求出窄点温度及所需最少的外源热和冷量。
化工设计复习题填空题：1. 根据化工过程开发程序分类，化工设计可分为四种设计类型，分别是概念设计、中式设计、基础设计和工程设计。
2. 化工设计中的计算主要包括：物料衡算、能量衡算和设备造型与计算。
3. 选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原则。
4. 换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式。
5. 在化工施工图设计中，每个设备只能编一个位号，位号的第一个字母为设备类别代号，说明下列设备类别代号代表什么：T—储罐、塔 R—反应器 V—容器机运设备 P —泵 E—换热器塔 F—容器6. 在画设备布置图时，剖切到的厂房用粗实线画出，未剖到的厂房用细实线画出。
7. 在换热器的设计或选型时，需要核算液体在直管内的流速，根据经验，排出下列流体流速由小到大的顺序：a 冷却水；b油类蒸汽；c 气液混合流体；d 油类 dacb 。
8. 在填料塔的设计时，陶瓷填料不适用于氢氟酸、热碱等工艺物料。
9. 工厂的三废治理工程要“三同时”，即同时设计、同时加工安装、同时试车运行。
10. 工程设计中的种类主要有三段设计、二段设计和一段设计。
11. 化工设备布置设计的主要任务是:确定整个工艺流程中的全部设备在平面上和空间中的正确位置，相应地确定厂房或框架的结构形式。
12. 在化工设计中，工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等。
13. 扩大的初步设计完成后要编制的设计文件内容主要包括：编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表。
14. 易燃物品的自燃点随压力增加而降低。
15. 工艺流程草图又称为方案流程图、流程示意图，一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。
16. 在泵的选型中，要求流量大而扬程低的，可选用单级离心泵；要求流量小而扬程高的，宜选用复泵、多级离心泵。
17. 在厂房建筑物的视图中，凡未被剖切的墙、梁、柱、楼板等结构的轮廓，用细实线画出；而被剖切后的剖面结构轮廓，用粗实线画出。
18. 常见的化工设备主要有泵、压缩机、换热器、反应器、蒸馏塔等。
19. 化工设备的装备图，除了一般机械装备图的内容外，还有技术特性表、接管表、修改表、选用表、图纸目录等，以满足化工设备图的特殊要求。
20. 在施工图设计中，设备布置设计一般应提供设备布置图、首页图、设备安装图、管口方位图。
21. 管道支架按照其作用可分为：固定支架、滑动支架、导向支架、弹簧吊架。
22. 在带控制点的工艺流程图中，设备的位号应标注在设备的附近位置。
23. 物质的可燃性取决于其闪电、自然点、爆炸极限和燃烧热四个因素。
24. 在冷冻工程中，常用的载冷剂有水、盐和有机物。
25. 在进行工程投资经济评价时，通常采用静态评价和动态评价两类评价方法。
26. 项目经济分析评价中的静态评价方法的评价指标为投资收益率、静态还本期和累计现金价值。
27. 目前，国内外化工设计院大多采用的流程模拟软件包括 Aspen plus 、 chemCAD和PRO//II。
图示题：1. 在工艺流程图中，下列图形符号分别代表什么设备？(p30)2. 说明下列图形符号表示的意义？(p35)3. 画出下列阀门管件的图形符号。
(p38)截止阀异经管球阀隔膜阀4. 画出换热器无相变时载热体流量控制的下列两种温度自控方案。
(p43)载热体单回路控制载热体旁路控制5. 按照设备布置要求，画出某楼层上圆形、正方形预留孔、单扇门、空门洞或墙孔、窗的表示方法。
(p37)6. 在带控制点的工艺流程图中，画出第4工段第2个温度指示仪表，画出第4工段第3个压力记录仪表，画出第4工段第1个流量记录（检出元件为限流孔板）仪表三种集中仪表盘安装仪表的位号标注方法。
(p40-41)7. 在管路布置中，画出下列管道（在同一个立面上）的俯视图。
(p169)8. 画出管线离开本图纸界区到图号为0103、设备位号为P0203的表示方法，以及管线离开装置设计界区的表示方法。
(同2)9. 画出离心泵两种流量调节的自控流程：出口节流调节和旁路调节。
(p42)10. 分别画出平面图上：圆形安装孔（或地坑）、方形安装孔（或地坑）、门、窗的表示方法。
(同5)11. 画出管道或管件（单线表示）之间的下列连接方式或表示方法：(同7)法兰连接承插连接螺纹连接焊接管道转向管道重叠管道交叉12. 在管道设计中，画出从左到右坡度为4/1000的管道的表示方法? (p174)是非题：1. 可燃液体的燃点温度低于闪点温度，所以，在化工设计时可以只考虑其燃点温度。
（×）2. 两种可燃液体混合物的闪点是它们摩尔分数的加权平均值。
（×）3. 可燃气体的爆炸极限范围随温度的升高而缩小，随压力的增大而扩大。
（×）4. 在化工设备和管道布置时，其定位尺寸的标注要以米为单位，并精确到小数点后3位。
（×）5. 物料流程图不是设计文件。
（√）6. 带控制点的工艺流程图又称管道仪表流程图。
（×）7. 压缩机流量控制可以采取旁路调节和出口流量调节。
（×）8. 在管道布置图中，管接头、弯头、三通、法兰等，应按规定符号画出，并标出定位尺寸。
（×）9. 易燃混合气体的自燃点化学反应计量比时最低。
（√）10. 可燃液体混合物的闪点介于两者之间，而不是摩尔数的加权平均值。
（√）11. 可燃液体的燃点高于闪点。
（√）12. 可燃气体或可燃液体蒸汽与空气混合，温度越高爆炸极限范围越大，压力越大爆炸极限范围越大。
（√）13. 工艺流程草图中的设备高低和相对位置不要求准确画出。
（√）14. 不能在容积式泵的管道上直接安装节流装置来调节流量。
（√）15. 换热器的温度调节中，调节传热面积的方式主要适合于蒸汽冷凝换热器，调节阀装在冷凝管路上。
（√）16. 填料塔的物料为氢氟酸或热碱是不能选用陶瓷材料的填料。
（√）简答题：1. 简述化工厂设计的工作程序。
(p3)2. 简述化工装置设计的主要程序。
(p6)3. 在化工设计中，简述工艺设计人员提供设计条件的其他主要相关专业。
(p8)4. 在工艺流程设计中，常进行多种方案的比较论证，简要说明工程上常用的判断根据。
(p18)5. 简要说明化工容器或管道需要保温的场合类型。
(p23)6. 简要说明在管道仪表流程图绘制中，常用的三种线条类别及其推荐应用。
(p29)7. 在管道标注时，例如PL0901–50 A1A –H，说明有关数字及字母符号表示的意义。
(p35)8. 在绘制化工设备图时，哪些零部件或结构常采用简化画法？(p96)9. 化工设备图尺寸标注时，尺寸标注的基准面主要有哪些？(p103)10. 简述工厂车间布置设计的主要内容。
(p115)11. 浮头式换热器布置时需要注意的问题。
(p125)12. 简要说明设备布置图的线宽要求？(p132)13. 简述建筑统一模数的主要内容。
(p117)14. 简要说明设备平面布置设计时，设备定位尺寸的标注基准。
(p135)15. 简要说明化工装置管道布置设计的主要任务？(p157)16. 在化工设计中公用工程主要指那些？(p195)17. 管道仪表流程图和带控制点的工艺流程图有何不同？(p28)18. 在工艺管道和仪表流程图中，说明下列物料代码代表的物料名称：RO—原料油 CW—循环水 PA—工艺空气 PG —工艺气体 PW—工艺水 FG —燃料气IA—仪表空气 SC—蒸汽冷凝水19. 简要说明化工设备图尺寸标注常选用的基准？(p103)20. 简要说明车间布置施工图设计的主要内容？(p115)21. 简要说明车间布置施工图设计和车间布置初步设计的区别？(p115)22. 简要说明大型转动设备车间安装布置应注意的问题？(p122)23. 简要说明车间设备布置的主要内容？(p118)24. 简要说明设备布置图的主要内容。
(p128)25. 容积泵主要有哪些种类，调节流量的方式有哪些？(p42)26. 循环水的水质稳定处理，有哪些措施？(p196)27. 在化工设计中，通风主要包括哪些方式？(p202)1、化工厂设计的工作程序：以基础设计为依据提出项目建议书；经上级主管部门认可后写出可行性研究报告；经上级主管部门批准后，编写任务设计书，进行扩大初步设计；经上级主管部门认可后，进行施工图设计。
2、化工装置设计的主要程序：设计准备工作；方案设计；化工计算；车间布置设计；配管工程设计；提供设计条件；编制概算书及编制设计文件。
3、简述工艺设计条件的其他主要相关专业：总图、土建、外管、非定型设备、自控、电气、电讯、电加热、采暖通风、给排水、工业炉等4、多种方案比较论证，常用的判断依据：产物收率、原材料单耗、能量单耗、产品成本、工程投资、还有环保、安全占地面积等元素5、化工容器或管道需要保温的场合类型：凡设备或管道表面的温度超过50℃，需要减少热损失；设备内或输送管道内的介质要求不结晶、不凝结；制冷系统的设备和管道中介质输入要求保冷；介质的温度低于周围空气露点温度，要求保冷；季节变化大，有些常温湿气或液体冬季易冻结，有些介质在夏季易引起蒸发、汽化。
6、管道仪表流程图绘制中，常用的三种线条类型及其推荐应用：粗线条：主要工艺物料管道、主产品管道和设备位号线、主辅助物料、主公用物料管道和设备位号线；中线条：次要物料、产品管道和其他辅助物料管道，设备、机械图形符号，代表设备、公用工程站等长方框，管道的图纸接续标志，管道的界区标志；细线条：其他图形和线条。
如阀门、管件等图形符号和仪表图形符号线，仪表管线、尺寸线。
各种标志线、引出线、范围线、表格线、分界线，保温、绝热层线，伴管、夹套管线，特殊件编号框及其他辅助线。
7、PL 09 01-50 A1A-H物料代号工序号管道号管径管道等级隔热（声）8、哪些零部件或结构常采用简化画法：接管法兰、标准化零部件、外购部件、液面计、重复结构简化9、化工设备图尺寸标注基准面有：设备筒体和封头的轴线；设备筒体与封头的环焊缝；设备法兰的连接面；设备支座、裙座的底面；接管轴线与设备表面交点。
10、简述工厂车间布置设计的主要内容：初步设计阶段的车间平面布置图和立面布置图、施工图阶段的车间平面布置图和立面布置图。
11、浮头换热器布置时需注意要预留抽出管束所需的面积和空间12、设备布置图线宽要求：设备轮廓采用粗线（0.9~1.2mm）；设备支架与设备基础采用中粗线（0.5~0.7mm）；对于动设备（机泵等）如只绘出设备基础，图线宽度用0.9mm；除此之外均采用细线（0.15~0.3mm）。
13、建筑统一模数主要内容：建筑平面立面统一规定一套相应的基数，有关尺寸是相应基数的倍数，便于施工设计。
