GSM信令分析和案例详解

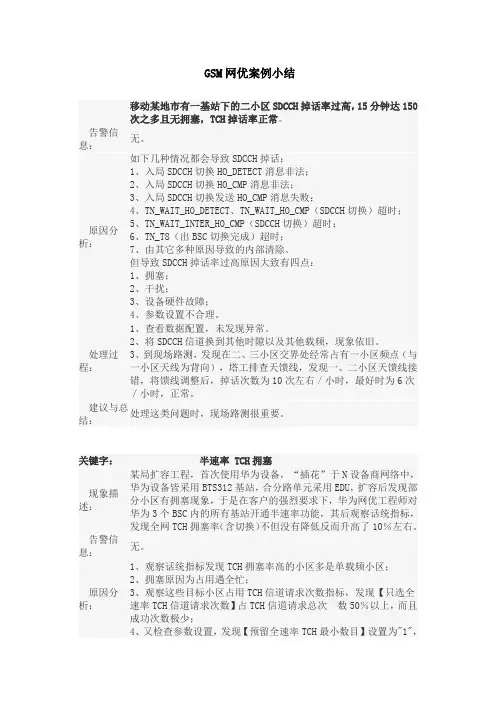

GSM网优案例小结移动某地市有一基站下的二小区SDCCH掉话率过高，15分钟达150次之多且无拥塞，TCH掉话率正常。

告警信息：无。

原因分析：如下几种情况都会导致SDCCH掉话：1、入局SDCCH切换HO_DETECT消息非法；2、入局SDCCH切换HO_CMP消息非法；3、入局SDCCH切换发送HO_CMP消息失败；4、TN_WAIT_HO_DETECT、TN_WAIT_HO_CMP（SDCCH切换）超时；5、TN_WAIT_INTER_HO_CMP（SDCCH切换）超时；6、TN_T8（出BSC切换完成）超时；7、由其它多种原因导致的内部清除。

但导致SDCCH掉话率过高原因大致有四点：1、拥塞；2、干扰；3、设备硬件故障；4、参数设置不合理。

处理过程：1、查看数据配置，未发现异常。

2、将SDCCH信道换到其他时隙以及其他载频，现象依旧。

3、到现场路测，发现在二、三小区交界处经常占有一小区频点（与一小区天线为背向），塔工排查天馈线，发现一、二小区天馈线接错，将馈线调整后，掉话次数为10次左右／小时，最好时为6次／小时，正常。

建议与总结：处理这类问题时，现场路测很重要。

关键字：半速率 TCH拥塞现象描述：某局扩容工程，首次使用华为设备，“插花”于N设备商网络中，华为设备皆采用BTS312基站，合分路单元采用EDU，扩容后发现部分小区有拥塞现象，于是在客户的强烈要求下，华为网优工程师对华为3个BSC内的所有基站开通半速率功能，其后观察话统指标，发现全网TCH拥塞率（含切换）不但没有降低反而升高了10％左右。

告警信息：无。

原因分析：1、观察话统指标发现TCH拥塞率高的小区多是单载频小区；2、拥塞原因为占用遇全忙；3、观察这些目标小区占用TCH信道请求次数指标，发现【只选全速率TCH信道请求次数】占TCH信道请求总次数50％以上，而且成功次数极少；4、又检查参数设置，发现【预留全速率TCH最小数目】设置为"1"，【TCH速率调整业务量忙门限（％）】设置为15％；5、于是忙时查看这些问题小区信道状态发现问题小区的5个TCH 信道中有4个都已经转换成半速率信道，但大部分时间处于Idle 状态，剩下仅有的一个全速率TCH信道，大部分时间在Using中。

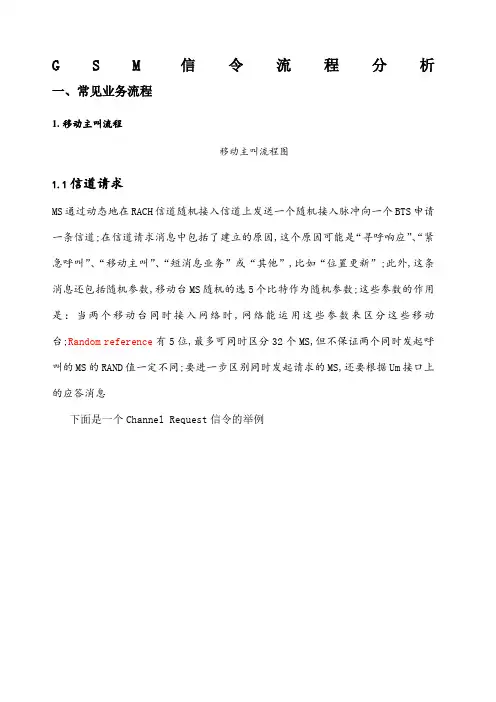

G S M信令流程分析一、常见业务流程1.移动主叫流程移动主叫流程图1.1信道请求MS通过动态地在RACH信道随机接入信道上发送一个随机接入脉冲向一个BTS申请一条信道;在信道请求消息中包括了建立的原因,这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”,比如“位置更新”;此外,这条消息还包括随机参数,移动台MS随机的选5个比特作为随机参数;这些参数的作用是：当两个移动台同时接入网络时,网络能运用这些参数来区分这些移动台;Random reference有5位,最多可同时区分32个MS,但不保证两个同时发起呼叫的MS的RAND值一定不同;要进一步区别同时发起请求的MS,还要根据Um接口上的应答消息下面是一个Channel Request信令的举例1.2 信道请求 BTS 向BSC 发一条信道请求消息;通过这条消息,BTS 进一步向BSC 传递由移动台发起的信道请求;实际上,信道请求消息中除了包含申请信道消息中的一些消息外,还包括通过BTS 加入的一些消息;申请参数直接从信道请求消息中来,初始时间提前量TA 接入延迟由BTS 加入到这条消息中去;1.3 信道激活收到从BTS 发来的申请信道消息后,BSC 开始按照一定的条件为此次呼叫寻找和分配SDCCH 信道,同时BSC 向BTS 发送一条信道激活消息;其中最重要的是：分配给哪个BTS 以及此SDCCH 的信道组合;此消息中包含的参数有：DTX 控制、信道的ID 识别、信道描述和移动分配、移动台和基站的最大功率电平、BSC 计算的有关此次接入的初始时间提前量等;1.4信道激活证实这是对信道激活消息的应答;当BTS收到这条消息后,它开始在SACCH信道发送和接受消息;1.5立即指配命令BSC告诉BTS关于被使用的SDCCH信道;1.6立即指配基站分系统通过AGCH信道告知移动台有关使用的SDCCH信道的情况;实际上,这条消息是一条从网络向移动台发送的从AGCH信道转到先前定义的SDCCH信道工作的指令;在这条消息中,包括的参数有：寻呼模式、SDCCH信道描述、随路SACCH、跳频, 如果应用了跳频, 则还应包括请求参考与建立原因相同、初始时间提前量和频率分配;1.7CM业务请求移动台向网络发送CM业务请求,目的是为连接管理子层实体申请一项服务,比如,电路交换连接建立、补充业务激活或短消息传送;1.8CM业务请求建立指示BTS通过返回建立指示消息确认立即指配命令;建立指示消息有两种用途;首先,建立指示消息从BTS的角度出发,指出移动台目前正在SDCCH信道上;这样,BTS向BSC 发一消息,指示现在移动台的CM业务请求正在所描述的这种SDCCH信道上传送;另外,BTS将识别这一连结并把接收到的第3层的消息加入到这条消息中;1.9CM业务请求这条CM业务请求消息被送往移动交换中心;1.10UA当在LAPDm协议中建立第2层级别链路时,UA是正常情况下第2层级别的确认;1.11鉴权请求作为CC连接证实消息,移动交换中心发送一条鉴权请求消息给BSC;这条消息包括随机数RAND;1.12鉴权请求BSC通过BTS把消息传送给MS;1.13鉴权响应MS以带符号的响应SRES来响应鉴权请求;鉴权响应通过BTS被送往BSC;在MS鉴权过程中,使用两种算法A3和A8;这些算法和32位数字密钥被存储在SIM 卡中;当网络申请移动台的鉴权,AUC/VLR发送32位十进制随机数字给MS;MS接着计算带符号的响应SRES并把它回送给VLR;VLR把接收到的SRES和从先前AUC的鉴权组内部接收到的SRES作比较;如果这些SRES相同,鉴权成功,MS可以继续呼叫;你可以注意到,KI的前8个数字被用来鉴权和SRES算法,剩下的24个数字被保留用作密钥算法;1.14鉴权响应为了完成鉴权过程,从MS来的SRES的值在消息内部被送回VLR;1.15加密模式命令MSC要求BSC从无线通路开始加密;假如网络想要在无线接口开始加密,需要在A 接口发送消息;如果网络使用加密,那么MS在接收到此消息以后开始加密;1.16加密命令BSC把加密消息储存到它的存储器中然后向BTS发送一个加密命令来发起加密模式操作;1.17加密模式命令BSS告知MS加密的初始,开始接收被加密模式;1.18加密模式完成MS确认加密命令;1.19加密模式完成如果加密被使用,那么这是在空中接口中的第一条加密的消息;BSS确认加密命令,通知MSC移动台已经开始加密并开始以加密模式发送消息;1.20TMSI再分配命令TMSI再分配的目的是提供身份的保密性;TMSI的再分配通常至少在每次位置更新时执行;MSC通过发送TMSI再分配命令消息给MS发起TMSI再分配过程;TMSI再分配命令消息包括TMSI与由网络分配的LAI的组合；或者如果正在使用的TMSI将被删除,就包括一个LAI和IMSI;通常,通过应用加密模式的RR连接, TMSI再分配命令被送往MS;1.21TMSI再分配命令TMSI再分配命令被送到MS;1.22TMSI再分配完成当MS接收到TMSI再分配命令消息后,把LAI储存在SIM卡中;如果接收到的身份识别是MS的IMSI,它就把先前储存的TMSI删除;如果接收到的身份是TMSI,MS把它存储在SIM中;在这两种情况下,MS将发送一条TMSI再分配完成消息给网络;1.23TMSI再分配完成TMSI再分配完成消息送往MSC;1.24建立在鉴权,识别,加密后,MS处在SDCCH信道上,准备开始真正呼叫建立信令;MS发送一建立消息给BSC,再被送到MSC;1.25建立BSC向MSC发送建立消息来告知MSC将要执行的呼叫;1.26呼叫进程MSC对建立消息的响应;1.27呼叫进程当MS的呼叫控制实体接收到呼叫进程消息后,就进入“移动主叫进程”状态; 1.28指配请求这条消息开始了TCH话音信道的分配;在A接口,MSC是主控者,它为A接口上的这次呼叫寻找一个可使用的电路;这条消息根据GSM规范包括了一些可选项;这些可选项是：呼叫的优先权、下行的不连续传输DTX、无线信道的识别和可用的接口带宽;1.29信道激活在BSC内部的信道保存和分配之后,它通过发送这条消息给BTS来激活TCH信道;消息内容主要包括：信道号、激活的类型、信道模式DTX/NO DTX、信道类型话音/数据：如果是话音,则包括GSM编码算法,如果是数据,则包括信道中消息是透明还是不透明的以及数据速率、信道识别、接收到消息的加密消息、BTS和MS的功率等级和时间提前量;1.30信道激活证实BTS返回目前TDMA帧号,然后通过Abis接口激活TCH;1.31分配命令BTS进一步把收到的消息发送给MS;消息内容主要包括：信道描述、功率级别、小区信道描述、信道模式全速率/半速率和移动分配;1.32SABM设置异步平衡模式这是一条第二层的消息, 包含一些第三层消息, 包括业务请求, 加蜜键序列,移动台级别和移动标识;1.33建立指示建立指示消息有两个用途;第一,此时应用建立指示消息,可以让BTS知道移动台目前正在FACCH信道上,这样,BTS可以向BSC发送消息,指示移动台现在正在使用的FACCH信道的情况;第二,BTS识别此链路为主信令信道并且将收到的第三层消息加入建立指示消息中,这第三层消息来自于MS;1.34UA无编号确认UA通常是建立第二层LAPDm链路时的第二层确认;1.35指配完成这条消息由移动台发送给网络以指示移动台已成功建立TCH;1.36指配完成BSS向MSC证实获取TCH信道;1.37信道释放使正在使用的SDCCH停止活动;这个消息是由BSC发向MS的;另外,它也被称为“第三层的断链消息”;在正常的呼叫建立情况下,呼叫原因为“正常”;1.38去活SACCH慢速随路控制信道BSC向下行发送这个消息,BSC禁止向MS传送系统消息;事实上,此时已经没有在SACCH上接收/ 发送任何消息的必要了,因此它将被去活;1.39释放指示BTS通知BSC,MS没有更多专用的无线资源;1.40RF信道释放BSC通知BTS释放其余的无线资源;1.41RF信道释放证实所有的无线资源被释放; BTS发送证实消息给BSC, 这些无线资源为: TCH/FACCH 和SACCH;1.42振铃提醒MSC发送提醒消息给BSS;1.43振铃提醒当在移动主叫过程中,MSC通知MS被叫用户已经被提醒;如果MS收到提醒消息,就应当接通话音通路,此时主叫用户可以听到振铃声,表示被叫用户正在振铃;1.44连接MSC通过BSS发送一连接消息给MS;此消息向MS表明已经通过网络建立连接; 1.45连接MS一收到连接消息,它就把用户连接到无线通路上,并返回一连接证实消息,停止所有本地产生的振铃指示,进入“激活”状态;1.46连接证实MS用这条消息告诉MSC,目前MS正处于”激活”状态;1.47连接证实此消息被送往MSC;1.48测量报告在建立了主信令信道后,移动台每秒发送两次关于话音质量的测量报告;1.49预处理测量结果如果这些测量报告在BTS中已经过预处理,则测量结果被传到BSC；如果BTS中没有经过预处理过程,测量报告直接被传到BSC,而不需要BTS的参与;1.50拆链由MS发出拆链请求消息;消息内容主要包括：清除终端到终端的连接;这条消息将停止了有关此次呼叫连接的收费;1.51拆链拆链消息发往MSC;1.52释放实际的释放将来自MSC,真正的呼叫才结束;1.53释放释放消息送往MS;1.54释放完成MS通知网络它将释放此次业务标识,也就表示释放过程正在进行中;1.55释放完成释放完成消息被发送到MSC;1.56清除命令这个消息由MSC发出,用来释放所有相关的资源,也就是与这次通话过程相关的BSSAP;1.57信道释放使正在使用的TCH停止活动;这个消息是由BSC发向MS的;另外,它也被称为“第三层的断链消息”;在正常的呼叫建立情况下,呼叫原因为“正常”;1.58去活SACCH慢速随路控制信道BSC向下行发送这个消息,BSC禁止向MS发送系统消息;事实上,此时已经没有在SACCH上接收/ 发送任何消息的必要了,因此它将被去活;1.59DISCMS在上行方向将发送第2层DISC帧,并通知BTS在TCH/FACCH信道上的业务; 1.60UABTS确认DISC帧,其结果：MS重新开始监听BCCH信道,并且所有的无线接口将被释放;1.61释放指示BTS通知BSC,MS没有更多专用的无线资源;1.62RF信道释放BSC通知BTS释放其余无线资源;1.63RF信道释放确认所有的无线资源被释放; BTS发送证实消息给BSC, 这些无线资源为: TCH/FACCH 和SACCH;1.64清除完成此消息是对清除命令的确认,此时BSC通知MSC所有与此次呼叫有关的无线资源被释放;1.65SCCP释放当所有无线资源被释放,与此次呼叫有关的BSSAP连接不再需要;此消息通知BSC 释放SCCP连接,并作为RLSD消息发送;1.66SCCP释放确认BSC通知MSC有关此次呼叫的专用SCCP连接被释放,并作为RLC消息发送;2.移动被叫流程移动被叫流程图2.1寻呼MSC发送寻呼消息,它能搜索到在寻呼范围内的被叫MS,在寻呼消息中包括四种消息：消息类型、被叫用户的IMSI、被叫用户的TMSI、小区识别表;出于安全原因,如果TMSI号码被注册使用,那它便有优先级,如果网络没有使用TMSI, 那么只有IMSI,寻呼消息将以UDT单元数据消息格式发送给BSC;2.2寻呼命令由于在网络中,可能有至少三种不同的BCCH-TRX-无线时隙配置,这样逻辑信道PCH 就能有至少三种不同的位置;因此,BSC总是在计算寻呼组,计算结果是为了找到在那一个无线时隙上BTS可以向MS发送寻呼请求消息;如果BSC同时收到MSC发来的TMSI或IMSI,那么它就采用TMSI来发送寻呼消息;2.3寻呼请求BSC在PCH信道上发送寻呼;2.4信道要求MS为了响应寻呼,在RACH信道随机接入信道上向BTS发送一个随机接入脉冲;在信道要求消息中包括了建立的原因,这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”,比如“位置更新”;此外,这条消息还包括随机参考,移动台MS随机的选5个比特作为随机参数;随机参考的作用是：当两个移动台同时接入网络时,网络能运用这随机参考来区分这些移动台;2.5信道请求BTS向BSC发一条信道请求消息;通过这条消息,BTS进一步向BSC传递由移动台发起的信道请求;实际上,信道请求消息中除了包含信道要求消息中的一些消息外,还包括通过BTS加入的一些消息;请求参考直接从信道要求消息中来,初始时间提前量接入延迟由BTS加入到这条消息中去;2.6信道激活在BSC内部的信道保存和分配之后,它通过发送这条消息给BTS来激活TCH信道;消息内容主要包括：信道号、激活的类型、信道模式DTX/NO DTX、信道类型话音/数据：如果是话音,则包括GSM编码算法,如果是数据,则包括信道中消息是透明还是不透明的以及数据速率、信道识别、接收到消息的加密消息、BTS和MS的功率等级和时间提前量;2.7信道激活证实这是对信道激活消息的应答;当BTS收到这条消息后,它开始在SACCH信道发送和接受消息;2.8立即指配命令BSC告诉BTS关于被使用的SDCCH信道;2.9立即指配基站分系统通过AGCH信道告知移动台有关使用的SDCCH信道的情况;实际上,这条消息是一条从网络向移动台发的从AGCH信道转到先前定义的SDCCH信道工作的指令;在这条消息中,包括的参数有：寻呼模式、SDCCH信道描述、随路SACCH、跳频, 如果应用了跳频, 则还应包括参数请求参考与建立原因相同、初始时间提前量和频率分配;2.10寻呼响应在信令信道上MS对寻呼进行响应;2.11寻呼响应建立指示BTS通过返回建立指示消息确认立即指配命令;建立指示消息有两种用途;首先,建立指示消息从BTS的角度出发,指出移动台目前正在SDCCH信道上;这样,BTS向BSC 发一消息,指示现在移动台的CM业务请求正在所描述的这种SDCCH信道上传送;另外,BTS将识别这一连结并把接收到的第3层的消息加入到这条消息中;2.12寻呼响应BSC通过寻呼响应向MSC作连接初始化,也就是SCCP中的连接请求消息;2.13UA当在LAPDm协议中建立第2层级别链路时,UA是正常情况下第2层级别的确认;2.14鉴权请求作为CC连接证实消息,移动交换中心发送一条鉴权请求消息给BSC;这条消息包括随机数RAND;2.15鉴权请求BSC通过BTS把消息传送给MS;2.16鉴权响应MS以带符号的响应SRES来响应鉴权请求;鉴权响应通过BTS被送往BSC;在MS鉴权过程中,使用两种算法A3和A8;这些算法和32位数字密钥被存储在SIM 卡中;当网络申请移动台的鉴权,AUC/VLR发送32位十进制随机数字给MS;MS接着计算带符号的响应SRES并把它回送给VLR;VLR把接收到的SRES和从先前AUC的鉴权组内部接收到的SRES作比较;如果这些SRES相同,鉴权成功,MS可以继续呼叫;你可以注意到,KI的前8个数字被用来鉴权和SRES算法,剩下的24个数字被保留用作密钥算法;2.17鉴权响应为了完成鉴权过程,从MS来的SRES的值在消息内部被送回VLR;2.18加密模式命令MSC要求BSC从无线通路开始加密;假如网络想要在无线接口开始加密,需要在A接口发送消息;如果网络使用加密,那么MS在接收到此消息以后开始加密;2.19加密命令BSC把加密消息储存到它的存储器中然后向BTS发送一个加密命令来发起加密模式操作;2.20加密模式命令BSS告知MS加密的初始,开始接收被加密模式;2.21加密模式完成MS确认加密命令;2.22加密模式完成如果加密被使用,那么这是在空中接口中的第一条加密的消息;BSS确认加密命令,通知MSC移动台已经开始加密并开始以加密模式发送消息;2.23TMSI再分配命令TMSI再分配的目的是提供身份的保密性;TMSI的再分配通常至少在每次位置更新时执行;MSC通过发送TMSI再分配命令消息给MS发起TMSI再分配过程;TMSI再分配命令消息包括TMSI与由网络分配的LAI的组合；或者如果正在使用的TMSI将被删除,就包括一个LAI和IMSI;通常,通过应用加密模式的RR连接, TMSI再分配命令被送往MS;2.24TMSI再分配命令TMSI再分配命令被送到MS;2.25TMSI再分配完成当MS接收到TMSI再分配命令消息后,把LAI储存在SIM卡中;如果接收到的身份识别是MS的IMSI,它就把先前储存的TMSI删除;如果接收到的身份是TMSI,MS把它存储在SIM中;在这两种情况下,MS将发送一条TMSI再分配完成消息给网络;2.26TMSI再分配完成TMSI再分配完成消息送往MSC;2.27建立在通过鉴权、身份鉴定和加密后,MS处于SDCCH上独立专用控制信道,而且已经准备好开始真正的呼叫建立信令;MSC把这个消息发送给BSC以便发送到MS;2.28建立BSC通过BTS把建立命令发送到MS,是为了通知MS将要进行通话;2.29呼叫证实MS在完成了对所有兼容设备通话能力的测试后做出响应;2.30呼叫证实这个消息是发给MSC的;它表示已经收到了所有建立通话连接所需要的消息,不需要任何更多的消息;2.31指配请求这条消息开始了TCH话音信道的分配;在A接口,MSC是主控者,它为A接口上的这次呼叫寻找一个可使用的电路;这条消息根据GSM规范包括了一些可选项;这些可选项是：呼叫的优先权、下行的不连续传输DTX、无线信道的识别和可用的干扰带;2.32信道激活在BSC内部的信道保存和分配之后,它通过发送这条消息给BTS来激活TCH信道;消息内容主要包括：信道号、激活的类型、信道模式DTX/NO DTX、信道类型话音/数据：如果是话音,则包括GSM编码算法,如果是数据,则包括信道中消息是透明还是不透明的以及数据速率、信道识别、接收到消息的加密消息、BTS和MS的功率等级和时间提前量;2.33信道激活证实BTS返回目前TDMA帧号,然后通过Abis接口激活TCH;2.34指配命令BTS进一步把收到的消息发送给MS;消息内容主要包括：信道描述、功率级别、小区信道描述、信道模式全速率/半速率和移动分配;2.35SABM设置异步平衡模式这是一条第二层的消息, 包含一些第三层消息, 包括业务请求, 加蜜键序列,移动台级别和移动标识;2.36建立指示建立指示消息有两个用途;第一,此时应用建立指示消息,可以让BTS知道移动台目前正在FACCH信道上,这样,BTS可以向BSC发送消息,指示移动台现在正在使用的FACCH信道的情况;第二,BTS识别此链路为主信令信道并且将收到的第三层消息加入建立指示消息中,这第三层消息来自于MS;UA通常是建立第二层LAPDm链路时的第二层确认;2.38指配完成这条消息由移动台发送给网络以指示移动台已成功建立TCH;2.39指配完成BSS向MSC证实获取TCH信道;2.40信道释放使正在使用的SDCCH停止活动;这个消息是由BSC发向MS的;另外,它也被称为“第三层的断链消息”;在正常的呼叫建立情况下,呼叫原因为“正常”;2.41去活SACCH慢速随路控制信道BSC向下行发送这个消息,BSC禁止向MS传送系统消息;事实上,此时已经没有在SACCH上接收/ 发送任何消息的必要了,因此它将被去活;2.42释放指示BTS通知BSC,MS没有更多专用的无线资源;2.43RF信道释放BSC通知BTS释放其余的无线资源;2.44RF信道释放证实所有的无线资源被释放; BTS发送证实消息给BSC, 这些无线资源为: TCH/FACCH 和SACCH;MS发送提醒消息给BSS;2.46提醒被叫用户通知主叫用户被叫用户已经被提醒;如果主叫用户收到提醒消息,就应当接通话音通路,此时主叫用户可以听到振铃声,表示被叫用户正在振铃;2.47连接MS用户接受通话;2.48连接连接消息是终端到终端的消息;当它到达MSC后,开始此次呼叫的记费;2.49连接证实通过连接证实消息,MSC通知MS通话连接已经全部完成;从而,在MS上可以打开话音编码,如果没有打开,那么逻辑信道就从FACCH快速随路控制信道变换到TCH;2.50连接证实这个消息被送到MS;2.51测量报告在建立了主信令信道后,移动台每秒发送两次关于话音质量的测量报告;2.52预处理测量结果如果这些测量报告在BTS中已经过预处理,则测量结果被传到BSC；如果BTS中没有经过预处理过程,测量报告直接被传到BSC,而不需要BTS的参与;2.53拆链由MS发出拆链请求消息;消息内容主要包括：清除终端到终端的连接;这条消息将停止了有关此次呼叫连接的收费;2.54拆链拆链消息发往MSC;2.55释放实际的释放将来自MSC,真正的呼叫才结束;2.56释放释放消息送往MS;2.57释放完成MS通知网络它将释放此次业务标识,也就表示释放过程正在进行中;2.58释放完成释放完成消息被发送到MSC;2.59清除命令这个消息由MSC发出,用来释放所有相关的资源,也就是与这次通话过程相关的BSSAP;2.60信道释放使正在使用的TCH停止活动;这个消息是由BSC发向MS的;另外,它也被称为“第三层的断链消息”;在正常的呼叫建立情况下,呼叫原因为“正常”;2.61去活SACCH慢速随路控制信道BSC向下行发送这个消息,BSC禁止向MS发送系统消息;事实上,此时已经没有在SACCH上接收/ 发送任何消息的必要了,因此它将被去活;2.62DISCMS在上行方向将发送第2层DISC帧,并通知BTS在TCH/FACCH信道上的业务; 2.63UABTS确认DISC帧,其结果：MS重新开始监听BCCH信道,并且所有的无线接口将被释放;2.64释放指示BTS通知BSC,MS没有更多专用的无线资源;2.65RF信道释放BSC通知BTS释放其余无线资源;2.66RF信道释放确认所有的无线资源被释放; BTS发送证实消息给BSC, 这些无线资源为: TCH/FACCH 和SACCH;2.67清除完成此消息是对清除命令的确认,此时BSC通知MSC所有与此次呼叫有关的无线资源被释放;2.68SCCP释放当所有无线资源被释放,与此次呼叫有关的BSSAP连接不再需要;此消息通知BSC 释放SCCP连接,并作为RLSD消息发送;2.69SCCP释放确认BSC通知MSC有关此次呼叫的专用SCCP连接被释放,并作为RLC消息发送;3.位置更新流程位置更新流程图3.1信道要求MS通过动态地在RACH信道随机接入信道上发送一个随机接入脉冲向一个BTSBTS 申请一条信道;在信道请求消息中包括了建立的原因,这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”,比如“位置更新”;此外,这条消息还包括随机参数,移动台MS随机的选5个比特作为随机参数;这些参数的作用是：当两个移动台同时接入网络时,网络能运用这些参数来区分这些移动台;3.2信道请求BTS向BSC发一条申请信道消息;通过这条消息,BTS进一步向BSC传递由移动台发起的信道请求;实际上,信道请求消息中除了包含信道要求消息中的一些消息外,还包括通过BTS加入的一些消息;请求参考单元直接从信道要求消息中来,初始时间提前量接入延迟由BTS加入到这条消息中去;3.3信道激活收到从BTS发来的信道请求消息后,BSC开始按照一定的条件为此次呼叫寻找和分配SDCCH信道,同时BSC向BTS发送一条信道激活消息;其中最重要的是：分配给哪个BTS以及此SDCCH的信道组合;此消息中包含的参数有：DTX控制、信道的ID 识别、信道描述和移动分配、移动台和基站的最大功率电平、BSC计算的有关此次接入的初始时间提前量等;3.4信道激活证实这是对信道激活消息的应答;当BTS收到这条消息后,它开始在SACCH信道发送和接受消息;3.5立即指配命令BSC告诉BTS关于被使用的SDCCH信道;3.6立即指配基站分系统通过AGCH信道告知移动台有关使用的SDCCH信道的情况;实际上,这条消息是一条从网络向移动台发的从AGCH信道转到先前定义的SDCCH信道工作的指令;在这条消息中,包括的参数有：寻呼模式、SDCCH信道描述、随路SACCH、跳频, 如果应用了跳频, 则还应包括参数请求参考与建立原因相同、初始时间提前量和频率分配;3.7位置更新请求位置更新请求消息由MS向网络发送,用以请求更新位置文件;。

路测案例分析信号强度问题1例一：选用较远小区的信号2例二：越区覆盖2例三：收到外局的漫游信号3例四：关于解决塘角基站强信号误码现象的案例分析报告3例五：关于路测中定位与处理硬件问题的相关技术及流程——营盘下1区案例7切换问题8例一：漏定邻区关系导致切换失败8例二：强信号不切换9例三：切换参数门限过高导致难切换9例四：小区天线接反导致乒乓切换9例五：强信号不切换9例六：南村新局4与市头0乒乓切换10例六：弱信号切换10天线调整问题11例一：过覆盖引起的质差11例二：MZUHCZ2、MZUHCZ3 天线方向接反11例三：天线错接的定位——博罗田美站案例分析12频率干扰问题14例一：荔城碧桂园强信号干扰质差分析14基站硬件问题14例一：石滩横岭1、三江塘口3小区硬件故障分析14例二：无线选频直放站故障分析16信号强度问题在路测过程中，可能会出现很多问题，而其号强度弱、信号强度不稳定、信号干扰严重等问题是非常常见，其在路测过程中所表现的特征也是非常容易发现的，先来看看以下几种情况：情况1：信号强度弱，话音质量差。

上图号强度平均在－100dBm以下，并引起话音质量差，误码率升高，最终也会导致掉话。

这种情况主要是当地信号覆盖不好引起的，我们可以有这样的处理方法：A、首先要观察测试点与最近基站的距离，如果距离较远，结合话务状况可建议加建新站或直放站。

B、其次，测试当天该站是否关闭了，如果当天刚好是作调整，则只属意外情况。

C、然后观察附近地理情况，信号是否被遮挡，这个情况在市区或山区会比较多见。

情况2：小区信号强度不稳定。

这种情况很主要是硬件有问题：A、如果一个小区所有TCH都是如此，则可能是发射天线问题B、关掉跳频和功率控制，逐个TCH测试，如果总是*个TCH不稳定的话，则这个载波有问题。

情况3：信号强，干扰严重。

强信号质差，很主要原因是有干扰：A、频率干扰，查看相邻小区是否存在同频或临频。

B、查看周围地形，是否由于地形复杂导致的自身干扰，由于信号反射过多导致干扰，例如在桥上，水面对信号的质量影响就很大。

GSM无线子系统信令目录一、BSS系统中的信令应用 (3)二、BSS系统的信令模型 (4)四、各层信令在BSS系统中的作用 (8)四、移动主叫流程 (17)五、移动被叫流程 (33)七、位置更新流程 (50)八、小区内切换流程 (60)九、小区间切换流程 (64)十、外部切换流程 (69)十一、定向重试流程 (76)一、BSS系统中的信令应用作为GSM移动通信系统，主要实现一种任何时间、任何地点、任何通信对象之间的通信。

那么在这样一个通信过程中，通信对象之间不仅要传送对通信对象有用的语音及数据，还包括一些信令。

在BSS系统中，涉及到的信令如图1，其主要内容有：●七号信令（NO.7）：在MSC和BSC之间传送；●D信道的链路接入规程（LAPD）：在BSC和BTS之间传送；●Dm信道的链路接入规程（LAPDm）：在BTS和MS之间传送。

图 1 BSS系统中的信令应用二、BSS 系统的信令模型2.1概述在GSM 移动通信系统中，BSS 系统的信令模型采用了一般的OSI 七层协议中的低三层协议，从低到高依次包括：● 第一层（L1）：物理层 ● 第二层（L2）：链路层 ● 第三层（L3）：网络层BSS 系统的信令模型如图 2。

图 2 BSS 系统信令模型BTSMS BSC MSCL1L2L3其中各层协议的含义如下：LAP_Dm：Dm信道的链路接入规程RR：无线资源管理CM：通信管理SMS：短消息管理SS：补充业务管理CC：呼叫管理MM：移动管理LAPD：D信道的链路接入规程BTSM：BTS管理部分MTP：消息传送部分SCCP：信令连接和控制部分BSSMAP：BSS管理应用部分DTAP：直接传递应用部分2.2物理层物理层主要负责物理数据单元的无错传送。

在物理层上，定义了传输路径上的电气特性。

在一般系统中，BTS与MS之间的Um接口的物理层采用无线路径，在BTS与BSC之间的Abis接口的物理层采用在不均衡的75Ω同轴电缆或120Ω双绞线上的2048bps的CEPT数据流。

目录一、第三层信息（GSM Layer 3 ）的分类 (3)1. CC层 (3)2、MM层 (4)3、RR层 (4)二、接续流程 (5)2.1、移动主叫流程 (5)2.1.1、信道请求Channel Request（Rach）MS→BTS (7)2.1.2 申请信道Channel Required( BTS→BSC) (8)2.1.3 信道激活Channel Activation (BSC→BTS) (8)2.1.4信道激活证实Channel Activation ACK(BTS→BSC) (8)2.1.5 立即指配命令immediate assignment (BSC→BTS) (8)2.1.6 立即指配immediate assignment (BTS→MS) AGCH (8)2.1.7 CM业务请求CM service request (MS→BTS→BSC→MSC) (9)2.1.8 无编号确认UA(SDCCH) (9)2.1.9 鉴权Authentication Request MSC→BSC→BTS→MS (9)2.1.10 TMSI再分配命令TMSI Reallocation (10)2.1.11 建立Setup (10)2.1.12呼叫接续Call Proceeding (10)2.1.13指配请求Assigment Activation BSC→BTS (11)2.1.14 信道激活Assigment Activation ACK BTS→BSC (11)2.1.15 分配命令Assigment Command (11)2.1.16 SABM（设置异步平衡模式）Layer2 （FACCH） (11)2.1.17 建立指示Establish Indication BTS→BSC (12)2.1.19 分配完成Assigment Complete (12)2.21振铃提醒Alerting (12)2.22连接Connect (12)2.1.24测量报告Measurement Report (12)2.1.25撤销连接Disconnect (12)2.1.26 释放Release (13)2.1.27 释放完成Release Complete (13)2.1.28 清除命令Clear command (13)2.1.29 释放信道Channel Release (13)2.1.30 DEACTIVE_SACCH（慢速随路控制信道） (13)2.1.31 DISC (13)2.1.32 UA (13)2.1.33 释放指示 (13)2.1.34 RF信道释放 (13)2.1.35 RF信道释放确认 (13)2.1.36 清除完成 (13)2.1.37 SCCP释放 (13)2.1.38 SCCP释放确认 (13)2.2、手机被叫流程的区别 (14)三、第三层（Layer 3）信令详解 (16)1、System Information Type1 (16)2、System Information Type2 (17)3、System Information Type2ter (18)4、System Information Type 3 (19)5、System Information Type 4 (21)6、System Information Type 5 (22)7、System Information Type 5ter (23)8、System Information Type 6 (23)9、System Information Type 7、8 (24)10、Paging Requst type1 (24)11、Synch Channel Information (25)12、其他： (25)四、常见原因值 (29)1、Channel Release信令里面的Cause（事件号） (29)编号 (30)原因 (30)2、disconnect断开原因 (31)一、第三层信息（GSM Layer 3 ）的分类GSM移动无线接口第三层的信息有很多种，而我们在路测中主要是处理一些故障，所以一般只显示常用的几种，包括无线资源管理（RR）移动性管理（MM）、呼叫控制（CC）三方面信息。

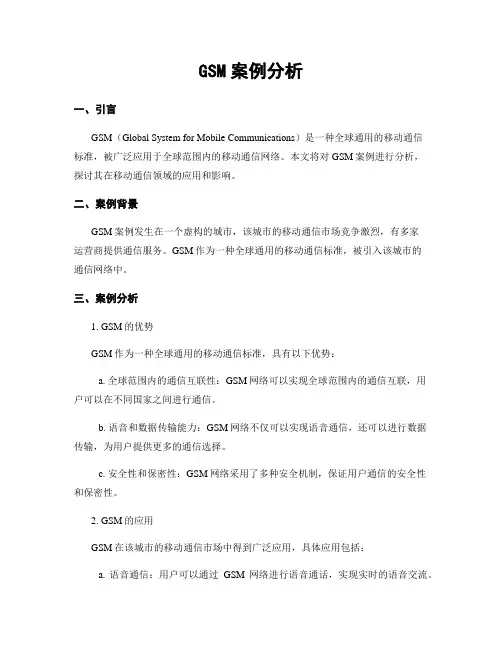

GSM案例分析一、引言GSM（Global System for Mobile Communications）是一种全球通用的移动通信标准，被广泛应用于全球范围内的移动通信网络。

本文将对GSM案例进行分析，探讨其在移动通信领域的应用和影响。

二、案例背景GSM案例发生在一个虚构的城市，该城市的移动通信市场竞争激烈，有多家运营商提供通信服务。

GSM作为一种全球通用的移动通信标准，被引入该城市的通信网络中。

三、案例分析1. GSM的优势GSM作为一种全球通用的移动通信标准，具有以下优势：a. 全球范围内的通信互联性：GSM网络可以实现全球范围内的通信互联，用户可以在不同国家之间进行通信。

b. 语音和数据传输能力：GSM网络不仅可以实现语音通信，还可以进行数据传输，为用户提供更多的通信选择。

c. 安全性和保密性：GSM网络采用了多种安全机制，保证用户通信的安全性和保密性。

2. GSM的应用GSM在该城市的移动通信市场中得到广泛应用，具体应用包括：a. 语音通信：用户可以通过GSM网络进行语音通话，实现实时的语音交流。

b. 短信服务：GSM网络支持短信服务，用户可以通过手机发送和接收短信。

c. 数据传输：GSM网络可以实现数据传输，用户可以通过手机进行上网、发送电子邮件等操作。

d. 位置服务：GSM网络可以通过基站定位技术，提供用户的位置信息，为用户提供定位服务。

3. GSM的影响GSM的引入对该城市的移动通信市场产生了积极的影响，具体表现在以下几个方面：a. 提升了通信服务质量：GSM网络具有较高的通信质量，提供了更稳定、更清晰的通信体验，满足用户对通信质量的需求。

b. 推动了通信技术发展：GSM作为一种先进的移动通信标准，推动了通信技术的发展，促进了移动通信领域的创新和进步。

c. 促进了市场竞争：GSM的引入增加了该城市的移动通信市场竞争，激发了各家运营商提供更好的服务和更具竞争力的价格。

d. 促进了经济发展：GSM的应用促进了该城市的经济发展，为相关产业带来了增长和就业机会。

GSM案例分析在当今信息化时代，移动通信技术的发展日新月异。

其中，GSM（Global System for Mobile Communications）作为一种全球通用的移动通信标准，被广泛应用于全球各个国家和地区。

本文将通过对GSM案例的分析，探讨其在通信领域的重要性和影响。

一、GSM的背景和起源GSM作为一种移动通信标准，是由欧洲电信标准化协会（ETSI）于20世纪80年代初提出并制定的。

当时，欧洲各国之间的通信系统存在着互不兼容的问题，这给用户和运营商带来了很大的不便。

为了解决这一问题，ETSI成立了一个专门的工作组，致力于制定一种全球通用的移动通信标准，最终诞生了GSM。

二、GSM的技术特点GSM采用了时分多址（TDMA）的通信方式，将时间划分为固定的时隙，每个时隙可容纳一定数量的通信信道。

这种技术特点使得GSM具有高效利用频谱资源、提供多种业务和支持大规模用户接入的能力。

此外，GSM还采用了数字信号处理技术，使得通信质量更加稳定可靠。

三、GSM的应用领域GSM作为一种全球通用的移动通信标准，广泛应用于各个领域。

在个人通信方面，GSM为人们提供了便捷的移动通信方式，无论是语音通话、短信还是数据传输，都可以通过GSM网络进行。

在商业领域，GSM为企业提供了可靠的通信基础设施，支持各类业务的开展。

在紧急救援方面，GSM的广覆盖性和可靠性使得紧急救援人员能够及时与相关部门进行沟通和协调。

此外，GSM还广泛应用于物联网、车联网等领域，为各类设备之间的通信提供了便利。

四、GSM的发展和挑战随着移动通信技术的不断发展，GSM也在不断演进和改进。

从最初的2G发展到3G、4G，再到如今的5G，GSM技术不断更新换代，以满足人们对通信速度、容量和质量的不断增长的需求。

然而，GSM也面临着一些挑战。

例如，随着智能手机的普及，人们对移动通信的需求越来越高，GSM网络的容量和速度可能无法满足需求。

此外，移动通信技术的竞争也越来越激烈，GSM需要不断创新和优化，以保持竞争力。

GSM道路DT测试中信令分析超经典GSM道路测试中出现呼叫建立失败的原因分析目录第一章前言 (3)第二章测试系统简介 (4)一. TOM测试系统 (4)二. TEMS测试系统 (4)三. 测试系统主要功能 (5)查找网络故障 (5)网络优化手段 (5)下行干扰测试 (5)第三章道路测试中呼叫建立失败原因分析 (6)一. 道路测试中成功的呼叫建立消息历程 (6)1) 手机做主叫的消息历程 (6)手机做被叫的消息历程 (7)被叫用户没有接通的消息历程 (9)被叫用户忙的消息历程 (10)被叫用户已关机或未应答的消息历程 (11)二. 道路测试中呼叫建立失败的消息历程 (12)2) SD 拥塞的消息历程 (12)3) TCH 拥塞的消息历程 (13)4) 下行质量差造成TCH接入失败的消息历程 (14)5) SDCCH掉话的消息历程 (16)6) 上行链路问题的消息历程 (17)7) 无效的呼叫 (19)三. 道路测试中呼叫建立失败的主要原因 (20)第四章结束语 (22)第一章前言道路测试是为了对网络进行全面的了解，使用测试工具对移动通信网络进行测试、测量工作。

道路测试主要分成两种，一种是网络运行质量调查测试，另一种是网络优化测试。

网络运行质量调查测试主要是网络运营商为了了解自己网络运行的情况，对自己的网络进行的大规模的摸底测试，因为单从统计上看网络的性能指标如：掉话率、接通率等是不全面的，一个网络运行的好与坏只有从用户的角度进行了解才是最客观准确的，网络运行质量调查测试便是很好的方法，它可以使用一部与普通用户几乎相同的测试手机，进行数以百计的拨叫测试，对测试结果进行量化分析，从而得出当前网络的运行状况，为运营商下一步发展提供依据。

再有，如果网络进行了重大调整如：软件升级、网络改频等，要等到从统计上观察出调整不成功，用户不能正常使用，就耽误了时间，最快最有效的方法也是进行网络测试。

网络优化测试是当网络出现了一些问题时，从OMC测试不能判断故障原因所在，由网络测试人员使用专用的测试设备对有问题的地区进行测试，再将测试结果进行分析，就可以发现故障原因，为优化工作提出建议，改进网络运行质量。

第三层（Layer 3）信令第三层信令是看网络运行情况的信息层，从第三层可以看到网络的个种动作：如：呼叫流程、拥塞、用户忙、位置更新等，系统信息总共有8个类型，Type1—4只出现在待机状态下，Type5—8只出现在通话状态下：1、System Information Type1小区广播信息，有该小区自身的频点，RACH的一些参数设置，祥见上图。

2、System Information Type2待机模式下小区的测量频点，（同频段，移动网有两个频段，GSM900和DCS1800），在通话模式下有另外定义的测量频点，也就是说一个小区可以在待机时做测量频点，而通话时不做测量频点，允许小区重选而不允许切换，反之也可以只允许切换不允许小区重选也可以，不过通常情况下待机和通话时的测量频点是一致的。

3、System Information Type2ter待机模式下小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800），4、System Information Type 3小区广播信息，可以看到A TT、T3212、ACC、CRO、CRH以及ACCMIN等，祥见上图5、System Information Type 4小区广播信息，在这里可以看到小区的CRH、CRO、ACCMIN、MAXRET、CB、CBQ、PT 等一些参数的设置值，祥见上图。

6、System Information Type 5激活模式下服务小区测量频点，（同频段，移动网有两个频段，GSM900和DCS1800）只有服务小区有做该小区的测量频点，才会测量到该小区的信号，否则在邻区列表中不会看到该小区，也不会切换。

在我们平时路测当中，经常遇到强信号不切换，如果做了测量频点，可以很明了地看到有一个强的邻区信号，但是要是没有做测量频点的话就比较隐性。

7、System Information Type 5ter激活模式下服务小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800）8、System Information Type 6通话状态下面服务小区的一些信息，他跟Type1 有点相象，还可以看到NCC Permitted; 9、System Information Type 7暂时没有见过。

【流程管理】GSM信令分析及流程详解汇编xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentvLayer 3信令分析及流程详解汇编Layer 3信令是看网络运行情况的信息层，从第三层可以看到网络的各种动作：如：呼叫流程、拥塞、用户忙、位置更新等，并且可以对路测中的各种问题如掉话、切换失败等网络事件的原因进行准确的分析。

系统信息一般有8个类型，分别是1、2、3、4、5、6、7、8，Type 1～4只出现在待机状态下，Type 5～6只出现在通话状态下，明白这点，对以后的分析至关重要。

其中2中含有：2、2bis、2ter，5中含有5、5bis、5ter，所以总共有12种系统信息，系统信息1仅用于跳频，所以称为选择项。

其中1、2、3、4、2bis、2ter 、7、8都在BCCH上发送，由IDLE模式下的移动台接收。

5、5bis、5ter、6在SACCH上发送，由ACTIVE模式下的移动台接收。

一般来说所有系统信息在连续的8个51复帧中发送完，如下图示：上图中的TC表示复帧序列号，可以看出，当TC=4、5时，发送的内容是可选的，其它是固定的。

TC=0固定发送跳频信息，当出现上图示的1（3）时，表示跳频时发类型1，不跳频时发类型3当类型4中发送的关于小区重选信息不够完整时，由类型7、8补充。

且在TC=7、3时发送（上图示）对于类型5、6在下行的SACCH上发送，并没有复帧规范，除非切换完成后要立即发送类型5、6。

1、System Information Type1说明：系统信息类型1 （频率信息）此类型仅用于跳频时，发送内容为：第一、小区信道描述。

用于通知移动，小区采用的频带与可以供跳频用的频点。

对于GSM900与GSM1800采用的格式是不同的。

对于GSM900：有一个BIT MAP 0（比特位图）用于描述两方面信息，分别为：CA-NO，取值分别为：0、1、2，代表，GSM900、GSM1800、GSM1900。

信令流程的详细描述同步过程当手机开机后，会去扫描所有的无线信道并在3秒至5秒内测量它们的信号强度，将30个信号最强载频存储下来，然后调制到信号强度最强的载频上，通过扫描它的FCCH突发脉冲来判断它是否是一BCCH频点，若是的话会继续去收听它的SCH突发脉冲，看是否能对之进行解调，若能通过解出的BSIC号，看是否是被SIM卡禁止的若可以接入，则继续收听BCCH广播，看该小区是否被禁止接入，若允许接入则根据小区选择准则C1算法，看是否满足C1大于0的要求，若完全通过则该小区则被选为服务小区，若其中一步失败则对次强信道进行同样的流程。

手机空闲状态下的工作当手机进入空闲模式下后，手机先对该服务小区的系统消息进行按TC顺序进行分析，若是GSM900M的话，将会系统接受SYSTEM INFORMATION TYPE 1、TYPE2、TYPE3、TYPE4；若是GSM1800M的话，则会系统接受TYPE1、TYPE2、TYPE2 BIS、TYPE3、TPPE4；若是双频网络的话会系统接受TYPE1、TYPE2、TYPE2 BIS、TYPE2 TER、TYPE3、TPPE4；每个系统消息相隔一个51复祯，中间还要根据noofMultiFrameBetweenPaging参数所定义的时长到所指定的寻呼块来接受系统的寻呼消息（一般在寻呼业务量大的地方，或邻小区多的地方该值定义的较小，即定义了手机不连续接受的时长，该值越大，在该服务区的手机就越省电，如市区可定义为2即手机在102祯内收听一次寻呼消息，郊区可定义为4或6），在手机完成对系统消息的测量后，就进入休息状态，仅在指定的寻呼块内受听寻呼消息并同时测量邻小区的BCCH的接收电平，在30秒左右的时间内又将会去收听系统消息，来判断小区重选的进程。

现对手机发起呼叫的流程进行分析：1)MS通过RACH信道先发起一channel request 消息（8bits），其中包括请求信道原因及一个随机参考值，来等待AGCH信道的指派，此时MS在物理信道TS0上等待BSC给它分配无线资源。
