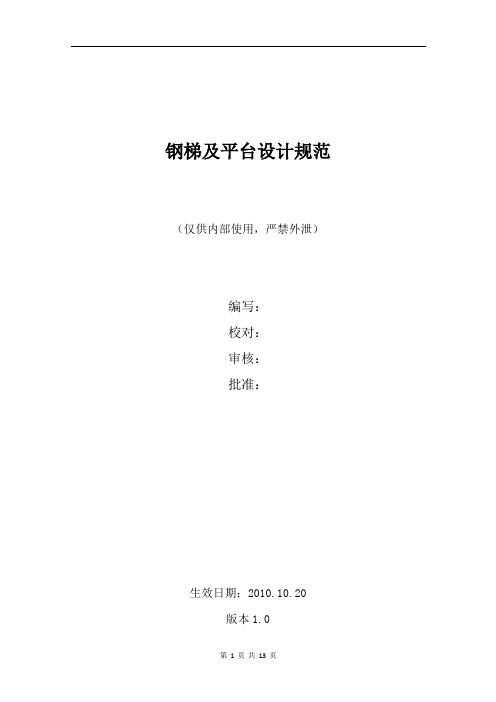

钢梯及平台设计规范
钢梯及平台设计规范（仅供内部使用，严禁外泄）编写：校对：审核：批准：生效日期：2010.10.20版本1.0目录1. 总则 (3)2. 规范性引用文件 (3)3. 固定式钢梯 (3)3.1. 类型 (3)3.2. 固定式钢直梯技术标准 (3)3.3. 刚斜梯技术标准 (7)4. 防护栏杆 (10)4.1. 术语和定义 (10)4.2. 一般要求 (11)4.3. 栏杆高度 (11)4.4. 扶手 (11)4.5. 中间栏杆 (12)4.6. 立柱 (12)4.7. 踢脚板 (12)5. 钢平台及结构要求 (12)5.1. 平台尺寸 (12)5.2. 上方距离空间 (13)5.3. 平台地板 (13)1.总则本技术规范书适用于机械设备钢梯及平台的设计、制造、安装和日常维护要求。
它提出了机械设备钢梯及平台的功能设计、结构、性能、材料等方面的技术要求。
2.规范性引用文件设备制造和材料符合下列标准和规定的最新版本的要求：《固定式钢梯及平台安全要求_第1部分：钢直梯》 GB4053.1-2009《固定式钢梯及平台安全要求第2部分：钢斜梯》 GB4053.2-2009《固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台》GB4053.3-2009 《机械安全进入机械的固定设施第3部分：楼梯、阶梯和护栏》GB17888.3-2008 《机械安全进入机械的固定设施第4部分∶固定式直梯》GB17888.4-2008 《机械安全基本概念与设计通则》 GB/T15706.2－19953.固定式钢梯3.1. 类型固定式钢直梯：永久性安装在建筑物或设备上，与水平面呈75°～90°倾角，主要构件为钢材制造的直梯（见图1）。
固定式钢斜梯：永久性安装在建筑物或设备上，与水平面成30°～75°倾角的踏板钢梯（见图2）。
盘梯（略）3.2.固定式钢直梯技术标准3.2.1.总体要求a.钢直梯应与固定的结构表面平行并尽可能垂直水平面设置。
钢梯及平台设计规范
钢梯及平台设计规范钢梯及平台设计规范仅供内部使用，严禁外泄）编写：校对：审核：批准：生效日期：2010.10.20版本 1.0目录1. 总则 (3)2. 规范性引用文件 (3)3. 固定式钢梯 (3)3.1. 类型 (3)3.2. 固定式钢直梯技术标准 (3)3.3. 刚斜梯技术标准 (7)4. 防护栏杆 (10)4.1. 术语和定义 (10)4.2. 一般要求 (11)4.3. 栏杆高度 (11)4.4. 扶手 (11)4.5. 中间栏杆 (12)4.6. 立柱 (12)4.7. 踢脚板 (12)5. 钢平台及结构要求 (12)5.1. 平台尺寸 (12)5.2. 上方距离空间 (13)5.3. 平台地板 (13)1. 总则本技术规范书适用于机械设备钢梯及平台的设计、制造、安装和日常维护要求。
它提出了机械设备钢梯及平台的功能设计、结构、性能、材料等方面的技术要求。
2. 规范性引用文件设备制造和材料符合下列标准和规定的最新版本的要求：《固定式钢梯及平台安全要求_第1 部分：钢直梯》GB4053.1-2009 《固定式钢梯及平台安全要求第2 部分：钢斜梯》GB4053.2-2009 《固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台》GB4053.3-2009 《机械安全进入机械的固定设施第 3 部分：楼梯、阶梯和护栏》GB17888.3-2008 《机械安全进入机械的固定设施第4 部分∶固定式直梯》GB17888.4-2008 《机械安全基本概念与设计通则》GB/T15706.2 －19953. 固定式钢梯3.1. 类型固定式钢直梯：永久性安装在建筑物或设备上，与水平面呈75°～90°倾角，主要构件为钢材制造的直梯（见图1）。
固定式钢斜梯：永久性安装在建筑物或设备上，与水平面成30°～75°倾角的踏板钢梯（见图2）。
盘梯（略）3.2. 固定式钢直梯技术标准3.2.1. 总体要求a. 钢直梯应与固定的结构表面平行并尽可能垂直水平面设置。

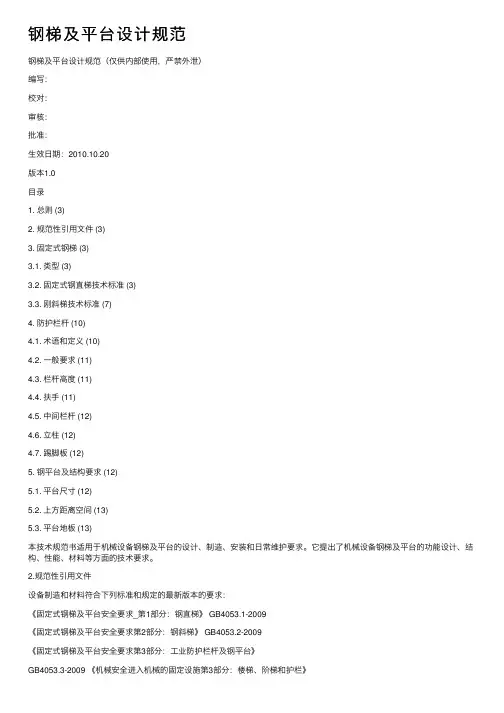

钢梯及平台设计规范
钢梯及平台设计规范钢梯及平台设计规范（仅供内部使⽤，严禁外泄）编写：校对：审核：批准：⽣效⽇期：2010.10.20版本1.0⽬录1. 总则 (3)2. 规范性引⽤⽂件 (3)3. 固定式钢梯 (3)3.1. 类型 (3)3.2. 固定式钢直梯技术标准 (3)3.3. 刚斜梯技术标准 (7)4. 防护栏杆 (10)4.1. 术语和定义 (10)4.2. ⼀般要求 (11)4.3. 栏杆⾼度 (11)4.4. 扶⼿ (11)4.5. 中间栏杆 (12)4.6. ⽴柱 (12)4.7. 踢脚板 (12)5. 钢平台及结构要求 (12)5.1. 平台尺⼨ (12)5.2. 上⽅距离空间 (13)5.3. 平台地板 (13)本技术规范书适⽤于机械设备钢梯及平台的设计、制造、安装和⽇常维护要求。
它提出了机械设备钢梯及平台的功能设计、结构、性能、材料等⽅⾯的技术要求。
2.规范性引⽤⽂件设备制造和材料符合下列标准和规定的最新版本的要求：《固定式钢梯及平台安全要求_第1部分：钢直梯》 GB4053.1-2009《固定式钢梯及平台安全要求第2部分：钢斜梯》 GB4053.2-2009《固定式钢梯及平台安全要求第3部分：⼯业防护栏杆及钢平台》GB4053.3-2009 《机械安全进⼊机械的固定设施第3部分：楼梯、阶梯和护栏》GB17888.3-2008 《机械安全进⼊机械的固定设施第4部分∶固定式直梯》GB17888.4-2008 《机械安全基本概念与设计通则》 GB/T15706.2－19953.固定式钢梯固定式钢直梯：永久性安装在建筑物或设备上，与⽔平⾯呈75°～90°倾⾓，主要构件为钢材制造的直梯（见图1）。
固定式钢斜梯：永久性安装在建筑物或设备上，与⽔平⾯成30°～75°倾⾓的踏板钢梯（见图2）。
盘梯（略）3.2.固定式钢直梯技术标准3.2.1.总体要求a.钢直梯应与固定的结构表⾯平⾏并尽可能垂直⽔平⾯设置。

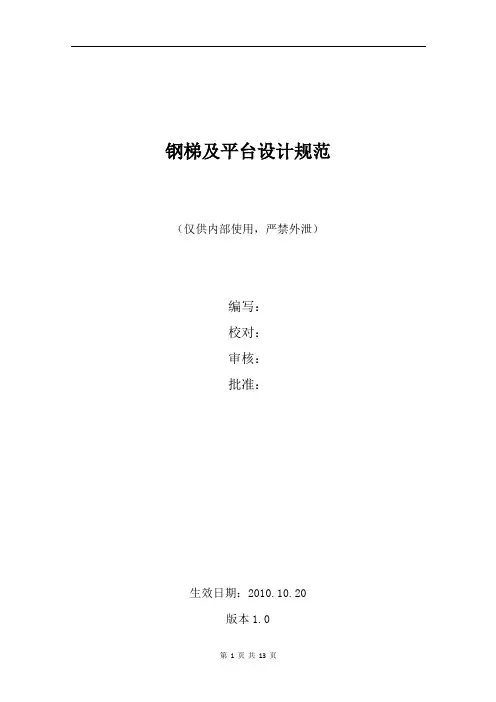

钢梯及平台设计规范
钢梯及平台设计规（仅供部使用，严禁外泄）编写：校对：审核：批准：生效日期：2010.10.20版本1.0目录1. 总则 (3)2. 规性引用文件 (3)3. 固定式钢梯 (3)3.1. 类型 (3)3.2. 固定式钢直梯技术标准 (3)3.3. 刚斜梯技术标准 (7)4. 防护栏杆 (10)4.1. 术语和定义 (10)4.2. 一般要求 (11)4.3. 栏杆高度 (11)4.4. 扶手 (11)4.5. 中间栏杆 (12)4.6. 立柱 (12)4.7. 踢脚板 (12)5. 钢平台及结构要求 (12)5.1. 平台尺寸 (12)5.2. 上方距离空间 (13)5.3. 平台地板 (13)1.总则本技术规书适用于机械设备钢梯及平台的设计、制造、安装和日常维护要求。
它提出了机械设备钢梯及平台的功能设计、结构、性能、材料等方面的技术要求。
2.规性引用文件设备制造和材料符合下列标准和规定的最新版本的要求：《固定式钢梯及平台安全要求_第1部分：钢直梯》GB4053.1-2009《固定式钢梯及平台安全要求第2部分：钢斜梯》GB4053.2-2009《固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台》GB4053.3-2009 《机械安全进入机械的固定设施第3部分：楼梯、阶梯和护栏》GB17888.3-2008 《机械安全进入机械的固定设施第4部分∶固定式直梯》GB17888.4-2008 《机械安全基本概念与设计通则》GB/T15706.2－19953.固定式钢梯3.1.类型固定式钢直梯：永久性安装在建筑物或设备上，与水平面呈75°～90°倾角，主要构件为钢材制造的直梯（见图1）。
固定式钢斜梯：永久性安装在建筑物或设备上，与水平面成30°～75°倾角的踏板钢梯（见图2）。
盘梯（略）3.2.固定式钢直梯技术标准3.2.1.总体要求a.钢直梯应与固定的结构表面平行并尽可能垂直水平面设置。
钢梯及平台设计规范
钢梯及平台设计规范（仅供内部使用，严禁外泄）编写：校对：审核：批准：生效日期：版本目录1. 总则 (3)2. 规范性引用文件 (3)3. 固定式钢梯 (3). 类型 (3). 固定式钢直梯技术标准 (3). 刚斜梯技术标准 (7)4.防护栏杆 (10). 术语和定义 (10). 一般要求 (11). 栏杆高度 (11). 扶手 (11). 中间栏杆 (12). 立柱 (12). 踢脚板 (12)5. 钢平台及结构要求 (12). 平台尺寸 (12). 上方距离空间 (13). 平台地板 (13)1. 总则本技术规范书适用于机械设备钢梯及平台的设计、制造、安装和日常维护要求。
它提出了机械设备钢梯及平台的功能设计、结构、性能、材料等方面的技术要求。
2. 规范性引用文件设备制造和材料符合下列标准和规定的最新版本的要求：《固定式钢梯及平台安全要求_第1部分：钢直梯》《固定式钢梯及平台安全要求第2部分：钢斜梯》《固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台》《机械安全进入机械的固定设施第3 部分：楼梯、阶梯和护栏》《机械安全进入机械的固定设施第4部分：固定式直梯》《机械安全基本概念与设计通则》GB/ －19953. 固定式钢梯3.1. 类型固定式钢直梯：永久性安装在建筑物或设备上，与水平面呈75°〜90°倾角，主要构件为钢材制造的直梯（见图1）。
固定式钢斜梯：永久性安装在建筑物或设备上，与水平面成30°〜75°倾角的踏板钢梯（见图2）。
盘梯（略）3.2.固定式钢直梯技术标准3.2.1. 总体要求a.钢直梯应与固定的结构表面平行并尽可能垂直水平面设置。
当条件限制不能垂直水平面时，两梯梁中心线所在平面与水平面倾角应在75 °〜90°范围内。
b.制造工艺应确保梯子及其所有部件的表面光滑、无锐边、尖角、毛刺或其他可能对梯子使用者造成伤害或妨碍其通过的外部缺陷。
爬梯平台标准及安全管理规范钢梯角度 安全规范
33
移动扶梯的检查
移动扶梯的检查内容应包括但不限于：
■ 梯子的功能是否适合该项工作； ■ 梯子的安全性，是否短少踏棍或梯身破损、断裂、腐
蚀、变形、有裂缝； ■ 梯脚是否良好； ■ 梯子有无检查合格标识； ■ 限位器是否完好； ■ 踏棍或踏板的状态，是否有泥土、机油或油脂附着； ■ 五金件是否完好（拉杆、铆钉、撑杆、螺母、螺栓、
1、梯子扶手中心线应与梯子的倾角线平行。 2、梯子封闭边扶手的高度应为860~960mm。 3、斜梯敞开边的扶手高度应不低于GB4053.3规定。
扶手高度h2 封闭边：860≤h2≤960 敞开边：执行GB4053.3
24
盘梯
25
盘梯的技术标准
斜梯： 450
❖ 盘梯的最小净宽度为650mm
斜梯： 30~75
❖ 盘梯栏杆上部扶手应与平台栏杆扶手对中连 接；
❖ 盘梯外侧应有栏杆，当盘梯内侧与罐壁的距 离大于150mm时，内侧也应有栏杆；
❖ 盘梯应全部支撑在罐壁上，盘梯侧板的下端 与罐基础上表面应留有适当距离。
27
移动扶梯
28
移动扶梯技术标准
29
移动扶梯技术标准（GB 7059．3 ）
1、梯梁的截面尺寸不得小于50×30×3mm。 2、踏板截面尺寸不得小于长44mm、宽20mm、厚
当攀登高度小于7m7m但但梯子梯子顶部在地面地板或屋顶之上高度顶部在地面地板或屋顶之上高度坠落高度坠落高度大于大于7m7m时也应设安全时也应设安全33当护笼用于多段梯时每个梯段应与当护笼用于多段梯时每个梯段应与相邻的梯段水平交错并由足够的间距相邻的梯段水平交错并由足够的间距设有适当空间的安全进出引导平台设有适当空间的安全进出引导平台以保护使用者的安全
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
移动扶梯的检查
移动扶梯的检查内容应包括但不限于：
■ 梯子的功能是否适合该项工作； ■ 梯子的安全性，是否短少踏棍或梯身破损、断裂、腐
蚀、变形、有裂缝； ■ 梯脚是否良好； ■ 梯子有无检查合格标识； ■ 限位器是否完好； ■ 踏棍或踏板的状态，是否有泥土、机油或油脂附着； ■ 五金件是否完好（拉杆、铆钉、撑杆、螺母、螺栓、
1、梯子扶手中心线应与梯子的倾角线平行。 2、梯子封闭边扶手的高度应为860~960mm。 3、斜梯敞开边的扶手高度应不低于GB4053.3规定。
扶手高度h2 封闭边：860≤h2≤960 敞开边：执行GB4053.3
24
盘梯
25
盘梯的技术标准
斜梯： 450
❖ 盘梯的最小净宽度为650mm
斜梯： 30~75
❖ 盘梯栏杆上部扶手应与平台栏杆扶手对中连 接；
❖ 盘梯外侧应有栏杆，当盘梯内侧与罐壁的距 离大于150mm时，内侧也应有栏杆；
❖ 盘梯应全部支撑在罐壁上，盘梯侧板的下端 与罐基础上表面应留有适当距离。
27
移动扶梯
28
移动扶梯技术标准
29
移动扶梯技术标准（GB 7059．3 ）
1、梯梁的截面尺寸不得小于50×30×3mm。 2、踏板截面尺寸不得小于长44mm、宽20mm、厚
当攀登高度小于7m7m但但梯子梯子顶部在地面地板或屋顶之上高度顶部在地面地板或屋顶之上高度坠落高度坠落高度大于大于7m7m时也应设安全时也应设安全33当护笼用于多段梯时每个梯段应与当护笼用于多段梯时每个梯段应与相邻的梯段水平交错并由足够的间距相邻的梯段水平交错并由足够的间距设有适当空间的安全进出引导平台设有适当空间的安全进出引导平台以保护使用者的安全
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
钢梯及平台设计规范讲座
THANK YOU
汇报人：
汇报时间：20XX/01/01
P钢A梯R及T平6台设计规范的应用与
实践
设计规范在实际工程中的应用案例
案例一：某商业 中心钢梯及平台 设计
案例二：某地铁 站钢梯及平台设 计
案例三：某医院 病房楼钢梯及平 台设计
案例四：某大型 会展中心钢梯及 平台设计
实践经验总结与注意事项
实践经验：根据实际工程情况，选择合适的钢梯及平台设计规范 注意事项：确保遵循相关法律法规和标准，注意安全性和稳定性
材料的选择依据和原则
耐腐蚀性：根据使用环境和安全性要求选择具有良好耐腐蚀性能的材料 承载能力：根据设计要求选择能够承受相应载荷的材料 经济性：在满足使用要求的前提下，选择价格合理的材料 可加工性：选择易于加工和制造的材料，以确保施工方便和降低成本
加工工艺要求和流程
切割：根据设计图纸要求，使用切割机将钢材切割成所需尺寸 打孔：在钢材上按照设计要求打孔，确保位置准确、孔径合适 焊接：将切割好的钢材按照设计要求进行焊接，确保结构牢固稳定 防腐处理：对加工好的钢梯及平台进行防腐处理，提高使用寿命和安全性
钢梯及平台设计的重要性
钢梯及平台在 现代建筑中的
广泛应用
钢梯及平台设 计的安全性和
稳定性要求
钢梯及平台设 计对于建筑功 能和美观的影
响
钢梯及平台设 计规范的重要
性和必要性
讲座目的和意义
提高设计师对钢梯及平台设 计规范的理解和掌握能力
介绍钢梯及平台设计规范的 重要性和应用场景
促进设计师在设计实践中更 好地运用规范，提高设计质
设计规范的发展趋势和未来展望
数字化和智能化技术的应 用，提高设计效率和精度
绿色环保理念在钢梯及平 台设计中的体现，促进可 持续发展
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物
二、钢直梯（GB 4053.1-2009）
3.3 梯子顶部空间 对前向进出式梯子，顶
端踏棍上表面应与到达平台 或屋面平齐，由中心线到前 面最近建筑物边缘的距离应 为180～300mm。必须 时应提供引导平台使通过距 离减少至180～300mm 。
二、钢直梯（GB 4053.1-2009）
4.梯子高度及保护要求 单段梯高宜不大于10ｍ，攀登
段应与相邻的梯段水平交错并有足 够的间距，设有适当空间的安全进、 出引导平台，以保护使用者的安全。
> 3m设置 护笼
≤ 10m
二、钢直梯（GB 4053.1-2009）
5.内侧净宽度 梯梁间踏棍供踩踏表面的内侧 净宽度应为400mm～ 600mm，在同一攀登高度上 该宽度应相同。由于工作面所 限，攀登高度在5m以下时， 梯子内侧净宽度可小于 400mm，但应不小于 300mm。
ＧＢ50057 建筑物防雷设计规范 ＧＢ50205 钢结构工程施工质量验收规范
二、钢直梯（GB 4053.1-2009）
3.钢直梯倾角 规定尽可能垂直水平面。当条件限制时，应在75 °～ 90°范围内。 4.制造安装
应采用焊接连接。安装在固定结构的下部固定，其上部的支撑与固定结构牢固连接， 在梯梁上开设长圆孔，采用螺栓连接。固定在设备上的钢直梯当温差较大时，相邻支 撑中应一对支撑完全固定，另一对支撑在梯梁上开设长圆孔，采用螺栓连接。
性确定。当梯梁采用
60mm×10mm的扁钢，
梯子内侧净宽度为
400mm时，相邻两对
支撑的竖向间距应不大
于3000mm。
支撑 ≤3000mm
支撑
二、钢直梯（GB 4053.1-2009）
3.梯子周围空间 3.1 梯子后侧空间 未设护笼梯子： 3.1.1踏棍中心线到攀登面最 近的连续性表面的垂直距离应 不小于760mm。对非连续障 碍物，垂直距离应不小于 600mm。 3.1.2设护笼的梯子，参照护 笼距离要求。
2.规范性引用文件
下列文件中的条款通过ＧＢ４０５３的本部分的引用而成为本部分的条款。 凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版 均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这 些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
ＧＢ4053.3 固定式钢梯及平台安全要求 第３部分：工业防护栏杆及钢平 台
（二）定义和术语
二、钢直梯（GB 4053.1-2009）
栏杆
梯高
梯宽
护笼 梯梁 支撑 踏棍
二、钢直梯（GB 4053.1-2009）
（三）一般要求 1.设计载荷
（1）梯梁设计载荷按组装固 定后其上端承受２ｋＮ垂直集 中活载荷计算（高度按支撑间 距选取，无中间支撑时按两端 固定点距离选取）。 （2） 踏棍设计载荷按在其中 点承受１ｋＮ垂直集中活载荷 计算。 （3）每对梯子支撑及其连接 件应能承受3KN的垂直载荷及 0.5KN的拉出载荷。
拉出载荷
=0. 5KN
活载荷 =1KN
垂直载荷 =3KN
活载荷 2KN
二、钢直梯（GB 4053.1-2009）
2.结构要求 无基础的钢直梯，至少
梯梁：扁钢 60×10
焊两对支撑，将梯梁固
定在结构、建筑物或设
备上。相邻两对支撑的
竖向间距，应根据梯梁
截面尺寸、梯子内侧净
宽度及其在钢结构或混
凝土结构的拉拔载荷特 梯宽400mm
非连续障碍物
二、钢直梯（GB 4053.1-2009）
3.2梯子侧面空间 3.2.1未设护笼梯子：梯子 中心线到侧面最近的永久性 物体的距离均应不小于 380mm。 3.2.2设护笼的梯子，参照 护笼距离要求。
侧面距离
二、钢直梯（GB 4053.1-2009）
3.3梯子前面空间
由踏棍中心线到后侧建筑物 连续性表面垂直距离均应不 小于180mm。 对非连续性障碍物，垂直距 离应不小于150mm。
6.2圆形踏棍直径应≥20mm，其他形 状其水平方向宽度应≥20mm。但均应 ≤35mm ，以便于抓握。同一梯子踏棍 的截面形状及尺寸应一致。特别潮湿或 腐蚀环境的梯子，踏棍应采用直径 ≥25mm。
（二）适用范围：
规定了设计、制造和安装方面的基本安全要求。适用于工业企业工作场所中使用。
（三）材料要求：
应不低于Q235-B的钢材，并具有碳含量合格保证。
二、钢直梯（GB 4053.1-2009）
（一）通则
1.范围
本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。本 部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除 外）。
高度大于10ｍ 时宜采用多段梯，梯 段水平交错布置，并设梯间平台， 平台的垂直间距宜为6ｍ。单段梯 及多段梯的梯高均应不大于15 ｍ。 梯段高度大于３ｍ 时宜设安全 护笼。单梯段高度大于７ｍ 时，应
设安全护笼。当攀登高度小于７ｍ， 但梯子顶部在地面、地板或屋顶之 上高度大于７ｍ 时，也应设安全护 笼。 当护笼用于多段梯时，每个梯
5.防锈及防腐 至少一层底漆和一层面漆。持续潮湿条件，镀锌或特殊材料或耐腐蚀材料。（注：黄 色为警告色） 6.接地
在室外安装的钢直梯和连接部分的雷电保护，连接和接地附件应符合GB 50057 的要求。
7.支撑间距 无基础的钢直梯，至少3.1-2009）
400mm～600mm 最低300mm
二、钢直梯（GB 4053.1-2009）
6.踏棍
6.1所有的踏棍垂直 间距应相等，相邻踏 棍垂直间距应为 225 ～300mm， 梯子下端的第一级踏 棍距基准面距离应 ≤450mm 。
S= 225 ～300mm
第一级间距≤450mm
二、钢直梯（GB 4053.1-2009）
交流的主要内容：
➢一、规范基本情况 ➢二、钢直梯基本规范 ➢三、钢斜梯基本规范 ➢四、工业防护栏及钢平台基本规范
一、规范基本情况
（一）规范名称： 1.固定式钢梯及平台安全要求 第1部分：钢直梯 GB 4053.1-2009 2.固定式钢梯及平台安全要求 第2部分：钢斜梯 GB 4053.2-2009 3.固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台 GB 4053.3-2009
