大立科技知名的红外热像仪产品有哪些

物联网产业链：一个完整的物联网产业链主要包括传感器设计与制造、ＭＥＭＳ封装、芯片设计制造与封装、应用设备制造、系统集成、应用设计与开发、物联网承载网络、物联网运营与服务等七大产业环节。

一、物联网感器设计与制造上市公司传感器是物联网的“眼睛”、“鼻子”、“耳朵”、“舌头”和“皮肤”，是物联网用来获取外界模拟信号和数字信号的第一线工具。

国内涉及的上市公司主要为传感器上市公司和ＭＥＭＳ上市公司。

◆传感器上市公司：１．华东科技（０００７２７）：其子公司南京高华科技主要生产各类高可靠传感器变送器和承接传感测控工程，具有年产１０万只以上各类压力、力、温度、位移、光电位置、气敏等传感器生产能力，其产品广泛应用于工业、民用及国防领域；公司生产的家电传感器、汽车传感器在物联网民用领域具有较广的经济意义。

２．大立科技（００２２１４）：主营红外热像仪（传感器的一种）产品。

３．汉威电子（３００００７）：主营气体传感器和检测仪器仪表产品，主要应用于工业生产安全和社会环保领域。

４．太工天成（６００３９２）：公司核心产品包括有传感器系列产品，有液位传感器、、温度传感器、流量传感器等。

５．华工科技（０００９８８）：公司主要业务集中在激光设备、热敏电阻、激光防伪、光电传感器四个方面。

６．福日电子（６００２０３）：其全资子公司持股的晖春宝力通信的指纹识别产品主要应用于汽车制造业领域。

◆ＭＥＭＳ上市公司：１．长电科技（６００５８４）：公司主营集成电路封装和分立器件，集成电路年产７５亿块、大中小功率晶体管年产２５０亿只、分立器件芯片年产１２０万片；公司掌握ＭＥＭＳ封装核心技术并且已量产，是国内ＭＥＭＳ的龙头。

２．华天科技（００２１８５）：公司ＭＥＭＳ生产线预计２０１０年量产，年生产能力可达２０００万块。

３．通富维电（００２１５６）：国内最早研发ＭＥＭＳ并具备量产能力的厂家，客户遍及国内外知名微电子产品企业。

４．哥尔声学（００２２４１）：公司投入ＭＥＭＳ麦克风８０００万只年产能技改项目；公司还在北京建立了ＭＥＭＳ研发团队，申请ＭＥＭＳ麦克风设计技术专利１９项。

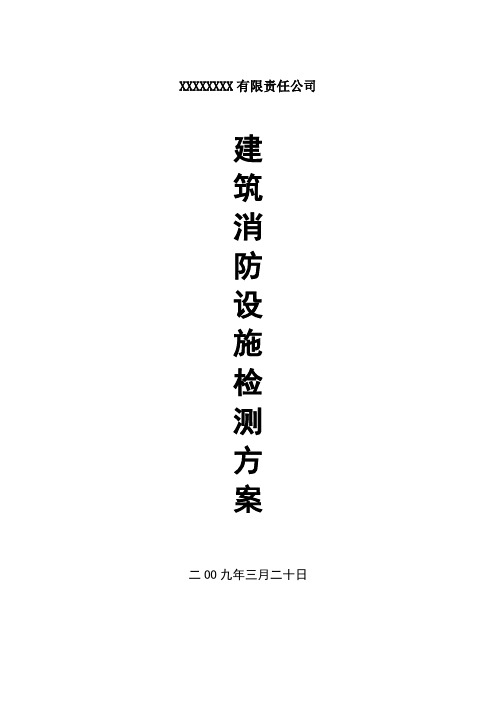

XXXXXXXX有限责任公司建筑消防设施检测方案二OO九年三月二十日检测仪器设备表序号机械或设备名称型号规格数量国别产地使用状况备注1红外热电视DL-500E2台浙江大立科技有限公司良好2红外热像仪DL-700A2台浙江大立科技有限公司良好3红外测温仪ST806台美国良好4超声波侦测器PCU700-AT2台美国福禄克公司良好5接地电阻测试仪C．A．64122台法国CHAUVIN ARNOUX良好6谐波分析仪41B2台美国福禄克公司良好7数字式交、直流钳形表DM605612台台湾良好8真有效值钳形电流表F3182台美国福禄克公司良好9接地电阻摇测仪EC2P132台杭州良好10漏电保护器测试仪M9004台杭州良好11可燃气体检测仪SP-1122台北京科力恒良好12数码摄像机DCR-TRVDE2台日本索尼良好13数码照像机S602Z6台日本富士良好14照度计LX-1012台台湾路昌电子公司良好15电子温湿度表DWS508C102台北京市严光仪器有限公司良好16风速仪AM-42012台台湾路昌电子公司良好17微压机DP1000-111B2台上海贵谷仪表设备有限公司良好18火灾模拟发生装置加烟测试仪CAY-035台北京国安火灾探测器专业清洗厂良好19火灾模拟发生装置加温测试仪CAY-043台北京国安火灾探测器专业清洗厂良好20消火栓系统试水检测装置SSG-14个天津安科电器消防安全检测有限公司良好21对讲机VX-160U15台株式会社威泰克斯良好组织机构框图拟派本检测工程管理以及检测人员名单序号姓名职称专业职务1高级工程师电力/照明/自控副总2工程师设备技术审核工程师3工程师电气报告审核工程师4工程师设备管理工程师5工程师机电工程师6工程师机电工程师7检测员电、消检上岗证检测部部长8检测员消检上岗证消检队长9检测员消检上岗证消检队长10检测员电检上岗证电检队长11检测员电、消检上岗证电检队长12检测员消检上岗证检测队员13检测员消检上岗证检测队员14检测员电、消检上岗证检测队员15检测员电、消检上岗证检测队员16检测员电、消检上岗证检测队员17检测员电、消检上岗证检测队员18检测员电、消检上岗证检测队员19检测员消检上岗证检测队员20检测员消检上岗证检测队员21检测员消检上岗证检测队员22检测员电检上岗证检测队员23检测报告员技工或者专业上岗人员16人，检测报告员1人。

市场上的红外热成像仪也是良莠不齐，想要正确购买一台适合自己应用的热像仪并不是一件容易的事，热像仪选手持式or便携式？制冷机芯or非制冷机芯？等等，太多的参数，很容易使不懂行的人眼花缭乱，那么到底该如何选择一款优质的热成像仪设备呢？1、热成像机芯选择红外热成像仪，最重要的部位就是红外热成像仪的热成像机芯。

热成像仪的机芯就好比是人的大脑，是整个设备中最重要的部位。

热成像机芯分为制冷和非制冷，非制冷热成像机芯体积小，重量轻，功耗低，易集成。

制冷机芯可扩展性强，结构、光学系统、接口等可接受定制，轻松满足用户各种不同需求。

2、灵敏度NETD热灵敏度是热成像仪的核心指标，NETD是噪声等效温差，数值越低成像越清晰。

灵敏度差，被观测点就被噪声淹没了，会导致在野外不能保障最基本的安全功能。

同时，也要防止分辨模糊误伤队友。

3、探测器像素“一定不要混淆，探测器像素和目镜的像素是两码事，有的商家经常混淆这两个概念。

”民用红外热成像仪中相对高端的产品像素为640×512，此高端红外热成像仪拍摄的红外图片清晰细腻，500米外可分辨出野兔大小的物体。

民用红外热像仪中相对好的产品像素为640*480=307，200，此红外热像仪拍摄的红外图片清晰细腻，在12米处测量的尺寸是0.5*0.5cm；中端红外热像仪的像素为320*240=76，800，在12米处测量的尺寸是1*1cm；低端红外热像仪的像素为160*120=19，200，在12米处测量的尺寸是2*2cm。

4、帧频帧频是指1秒钟内热成像仪处理图像的数目。

传感器越快，内部电路处理速率越高，帧频越大。

高帧频的热成像仪适合抓拍物体的高速移动。

华瑞通热成像机芯的帧频可以在0.1-115Hz之间调节，帧频的高低，直接说明了红外热成像仪的性能好坏和反应速度。

5、探测器像素间距非制冷红外探测器在像元间距上，从45微米、35微米到25微米、20微米，现在的主流产品已经是17微米了，14微米也有开始有产品涌现。

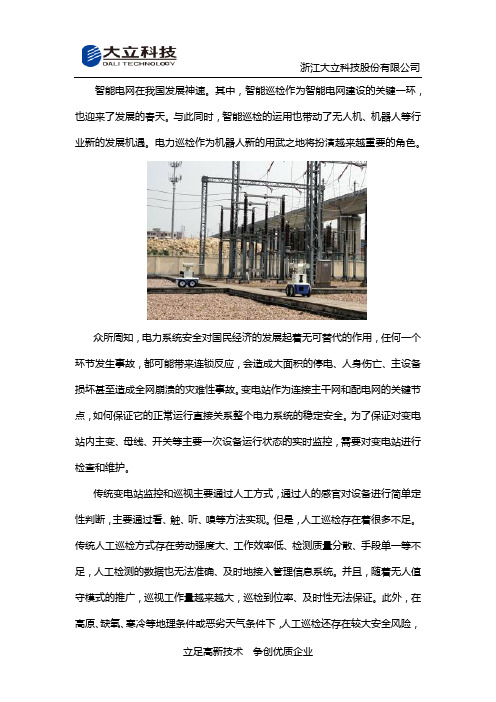

智能电网在我国发展神速。

其中，智能巡检作为智能电网建设的关键一环，也迎来了发展的春天。

与此同时，智能巡检的运用也带动了无人机、机器人等行业新的发展机遇。

电力巡检作为机器人新的用武之地将扮演越来越重要的角色。

众所周知，电力系统安全对国民经济的发展起着无可替代的作用，任何一个环节发生事故，都可能带来连锁反应，会造成大面积的停电、人身伤亡、主设备损坏甚至造成全网崩溃的灾难性事故。

变电站作为连接主干网和配电网的关键节点，如何保证它的正常运行直接关系整个电力系统的稳定安全。

为了保证对变电站内主变、母线、开关等主要一次设备运行状态的实时监控，需要对变电站进行检查和维护。

传统变电站监控和巡视主要通过人工方式，通过人的感官对设备进行简单定性判断，主要通过看、触、听、嗅等方法实现。

但是，人工巡检存在着很多不足。

传统人工巡检方式存在劳动强度大、工作效率低、检测质量分散、手段单一等不足，人工检测的数据也无法准确、及时地接入管理信息系统。

并且，随着无人值守模式的推广，巡视工作量越来越大，巡检到位率、及时性无法保证。

此外，在高原、缺氧、寒冷等地理条件或恶劣天气条件下，人工巡检还存在较大安全风险，缺乏有效的巡检手段。

大风、雾天、冰雪、冰雹、雷雨等恶劣天气下，也无法及时进行巡检。

因此，传统变电站巡检方式急需新的“接班人”。

为了满足对供电质量日益提高的要求，更灵活实用的变电站机器人巡视系统得以应用。

变电站设备巡检机器人系统以自主或遥控的方式，在无人值守或少人值守的变电站对室外高压设备进行巡检，可及时发现电力设备的缺陷、异物悬挂等异常现象，自动报警或进行预先设置好的故障处理。

它运行灵活自由，真正起到减员增效的作用，能更快地推进变电站无人值守的进程。

接下来笔者介绍由大立科技研发的一款智能巡检机器人:DL-RC63此款变电站智能巡检机器人集非制冷焦平面探测器、无轨化激光导航定位、红外测温、智能读表、图像识别等核心技术于一体，对输变电设备进行全天候巡检、数据采集、视频监控、温湿度测量、气压监测，提高输变电站内设备的安全运行程度。

猎用热成像仪哪种好_如何选用猎用热成像仪随着近年来人们休闲观念的进步以及国家相关政策的放开，在合法范围内进行打猎渐渐成为一种全新的中产阶级休闲方式。

玩得人多，自然在装备上也开始越来越讲究，典型案例便是红外热像仪在搜寻动物过程中的应用。

那我们在选用打猎用红外热像仪时应该注意哪些问题，又有什么好的品牌可以推荐呢？红外夜视热成像仪简单的来说，我们所说的红外热像仪就是一个热成像的仪器，通过利用光学成像原理和红外探测器结合，将我们用肉眼观察不到的红外能量转化成为我们用肉眼可以观看的到的热图像，然后我们在根据热图像给我们呈现出的不同颜色来测定被观察物体的温度。

可以这么说，“红外热像仪”的出现，给科学家的研究和发明带来非常大的便利，而且现如今的市场上还有一种携带起来非常方面的便携式红外热像仪，而这种便携式红外热像仪也给我们在对楼宇的检查中起到了非常重要的作用，因为有了它的存在大大的减少了我们人力和物力成本的浪费，同时也减轻了我们的工作。

当然“红外热像仪”的作用可不仅仅是检查楼宇那么简单，还有像是电路的设计自然科学的研究、军事方面，都是有非常重大作用的，就比如说，在野外狩猎的时候，我们通过红外热像仪就可以以最快的速度知道哪里有动物，以最快的速度对其进行搜索，所以说，红外热像仪对于我们的生活中的作用还是非常大的。

红外夜视热成像仪工作原理任何物体在高于绝对零度（-273.15℃）的时候，其物体表面就会有红外能量也就是红外线发射出来，温度越高，发射的红外能量越强！热成像仪就是依靠探测物体周围的热辐射，来形成画面的，温度越高成像越清晰，可以探测的距离越远。

对于热成像来说；由于它的成像原理的特殊性，从而决定了在某些特殊情况下，例如在火灾现场，烟雾滚滚，人的视野收到阻碍，无法看清被困人员，那么热成像仪的作用就体现出来了，它可以完全无视烟雾的阻挡，可以帮助搜救人员迅速的找到被困人员。

1 概非制冷探测器技术发展.doc况自上世纪90年代，非制冷凝视型红外热像仪迅速进入应用市场。

这种热像仪与制冷型凝视红外热像仪相比，虽然在温度分辨率等灵敏度方面还有很大差距，但具有一些突出的优点：不需制冷，成本低、功耗小、重量轻、小型化、启动快、使用方便、灵活、消费比高。

至今，非制冷红外焦平面阵列(FPA)技术已由小规模发展到中、大规模320×320和640×480阵列，在未来的几年内有望获得超大规模的1024×1024非制冷焦平面阵列（F PA）。

像素尺寸也由50μm减小到25μm，使焦平面灵敏度进一步提高。

这种非制冷红外成像系统在军用和民用领域应用越来越广泛，部分型号产品已装备部队，尤其在轻武器（枪械）瞄准具、驾驶员视力增强器、单兵头盔式观瞄、手持式（便携）热像仪等轻武器，以及部分导弹的红外成像末制导等方面，非致冷热像仪在近年内有望部分取代价格高、可靠性差、体积大而又笨重的制冷型热成像系统。

2 现状1978年美国Texas Instruments在世界上首次研制成功第一个非制冷红外热像仪系统，主要红外材料为α-Si（非晶硅）与BST(钛酸锶钡)。

1983年美国Honeywell开始研制室温下的热探测器，使用了硅微型机械加工技术，使热隔离性提高，成本降低。

1990-1994年美国很多公司从Honeywell获技术转让，使以VOx（氧化钒）为探测材料的非制冷探测器得到了迅速广泛发展。

VOx材料具有较高的热电阻系数，目前世界上性能最好的非制冷探测器就是采用VOx材料制备的，主要采用8~14μm波段3 20×240和160×120元的非制冷FPA器件，其结构按部件功能模块化（诸如，光学模块、FPA组件模块、信号读出处理电路模块和显示模块）。

目前市场上有热像仪整机产品，也有各种功能模块单独出售，供用户选用。

3 国外主要几家公司研制生产状况目前，国际上美国、法国、英国和日本的非制冷红外探测器研制生产水平居世界领先水平。

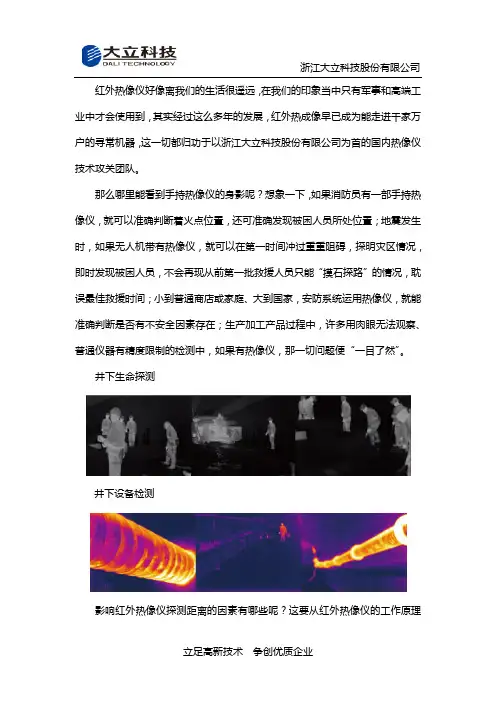

红外热像仪好像离我们的生活很遥远，在我们的印象当中只有军事和高端工业中才会使用到，其实经过这么多年的发展，红外热成像早已成为能走进千家万户的寻常机器，这一切都归功于以浙江大立科技股份有限公司为首的国内热像仪技术攻关团队。

那么哪里能看到手持热像仪的身影呢？想象一下，如果消防员有一部手持热像仪，就可以准确判断着火点位置，还可准确发现被困人员所处位置；地震发生时，如果无人机带有热像仪，就可以在第一时间冲过重重阻碍，探明灾区情况，即时发现被困人员，不会再现从前第一批救援人员只能“摸石探路”的情况，耽误最佳救援时间；小到普通商店或家庭、大到国家，安防系统运用热像仪，就能准确判断是否有不安全因素存在；生产加工产品过程中，许多用肉眼无法观察、普通仪器有精度限制的检测中，如果有热像仪，那一切问题便“一目了然”。

井下生命探测井下设备检测影响红外热像仪探测距离的因素有哪些呢？这要从红外热像仪的工作原理中找寻。

红外热成像是一种可将红外图像转换为热辐射图像的技术，该技术可从图像中读取温度值，是一种无损检测技术。

红外热像仪（Infrared Thermal Imager）则是一种用来探测目标物体的红外辐射，并通过光电转换、电信号处理等手段，将目标物体的温度分布图像转换成视频图像的高科技产品。

在自然界中，当物体的温度高于绝对零度（-273℃）时会不断地产生红外辐射，红外热像仪就是对物体表面红外辐射的强弱进行探测而呈现出物体表面的形状轮廓及分布情况，以便人眼观察的仪器。

红外图像的亮暗反映出物体表面温度的高低，通过对物体表面温度及温度场的检测便可判断设备是否有缺陷。

1、被测物体的辐射率辐射率是描述被测物体相对于黑体辐射能量大小的物理量，不同物体的辐射率是不同的。

红外热像仪从被测物体上得到的辐射能量大小与被测物体的辐射率成正比，在测量过程中，若不注意被测物体的辐射率，且红外热像仪的辐射率设定不当，就会导致测量的温度与物体实际温度之间存在误差。

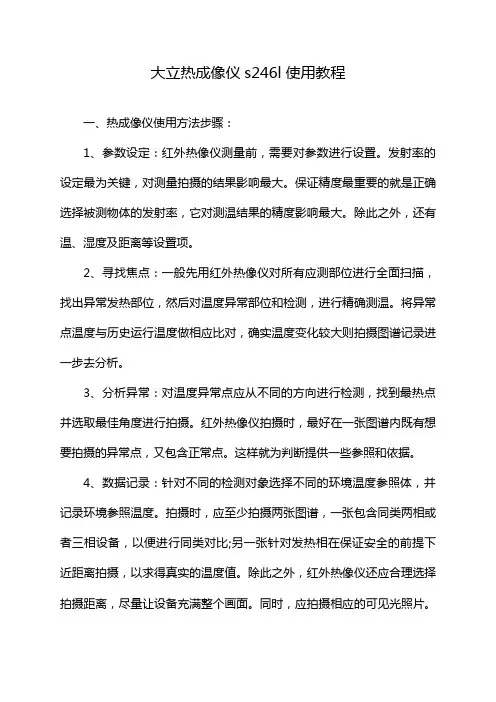

大立热成像仪s246l使用教程一、热成像仪使用方法步骤：1、参数设定：红外热像仪测量前，需要对参数进行设置。

发射率的设定最为关键，对测量拍摄的结果影响最大。

保证精度最重要的就是正确选择被测物体的发射率，它对测温结果的精度影响最大。

除此之外，还有温、湿度及距离等设置项。

2、寻找焦点：一般先用红外热像仪对所有应测部位进行全面扫描，找出异常发热部位，然后对温度异常部位和检测，进行精确测温。

将异常点温度与历史运行温度做相应比对，确实温度变化较大则拍摄图谱记录进一步去分析。

3、分析异常：对温度异常点应从不同的方向进行检测，找到最热点并选取最佳角度进行拍摄。

红外热像仪拍摄时，最好在一张图谱内既有想要拍摄的异常点，又包含正常点。

这样就为判断提供一些参照和依据。

4、数据记录：针对不同的检测对象选择不同的环境温度参照体，并记录环境参照温度。

拍摄时，应至少拍摄两张图谱，一张包含同类两相或者三相设备，以便进行同类对比;另一张针对发热相在保证安全的前提下近距离拍摄，以求得真实的温度值。

除此之外，红外热像仪还应合理选择拍摄距离，尽量让设备充满整个画面。

同时，应拍摄相应的可见光照片。

对于红外热像仪，除了记录图谱还需记录了数据，为后期的分析提供依据。

二、热成像仪使用注意事项：1、调整焦距：过红外热像仪应用时，如果被测目标周围背景的温度过冷或者过热，就会影响到目标温度测量的准度。

而一般情况下，红外热像仪应用可以在热图像存储后对其曲线进行调整，但是却无法在图像存储后改变焦距，自然也就没办法消除其他的热反射。

所以这时候，就需要调整焦距或测量方位，来减少或者消除这些影响。

而福禄克红外热像仪应用配有独特的激光自动对焦系统，可以直观地指示目标位置，适用于需要进行多次、多方位的对焦操作。

2、选择正确的测温范围：测温范围是红外热像仪应用最重要的一个性能指标，因为红外热像仪应用时就是通过测量目标的温度来进行探测成像的，所以测温范围既不能过窄，也不能过宽。
