CJX2交流接触器

交流接触器cjx2原理
交流接触器CJX2是一种电磁开关设备，用于控制交流电路中
的各种电动机和其他负载设备。

接触器内部主要由电磁系统、接触系统和辅助系统组成。

电磁系统是接触器的控制部分，由电磁线圈和铁芯构成。

当线圈通电时，电磁势将铁芯吸引，使其产生磁力。

这个磁力将作用于被控制的接点系统。

接触系统包括主触头和辅助触头。

主触头包括常闭触点和常开触点，常闭触点在未通电时闭合，通电后断开；常开触点在未通电时断开，通电后闭合。

辅助触头用于一些特殊的控制功能。

辅助系统包括热继电器和过载继电器等。

热继电器根据电流的大小控制接触器的启动和停止，过载继电器用于保护被控制的设备，当电流超过设定值时，过载继电器将使接触器断开电流。

接触器的工作原理是当电磁线圈通电时，电磁势将铁芯吸引，使其产生磁力。

这个磁力作用于主触头系统，将常闭触点打开，常开触点闭合。

当电磁线圈断电时，吸力消失，铁芯弹回，使得触点恢复原来的状态。

通过控制接触器的电磁线圈通断，可以实现对负载设备的启停控制。

同时，辅助系统的运用可以提供更加安全和可靠的保护机制。

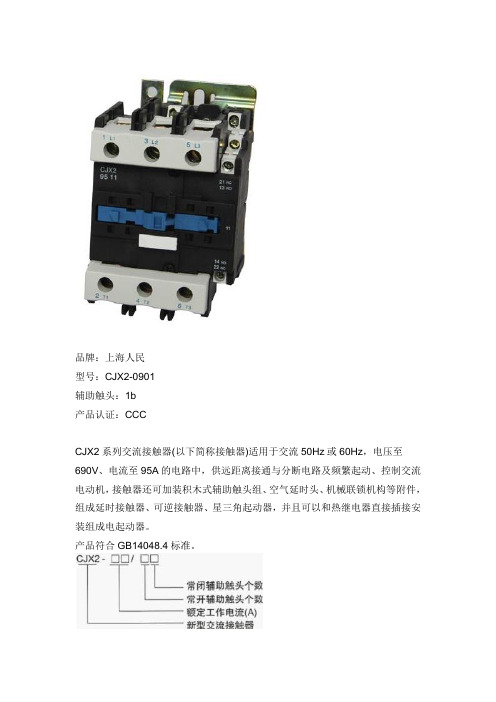

品牌：上海人民型号：CJX2-0901辅助触头：1b产品认证：CCCCJX2系列交流接触器(以下简称接触器)适用于交流50Hz或60Hz，电压至690V、电流至95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可加装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电起动器。

产品符合GB14048.4标准。

使用及维护1、接触器为防护式，动作结构为直动式，触头为双断点，具有体积小，重量轻、功耗低、寿命长、安全可靠等特点；2、接触器可组成机械可逆联锁磁力起动器，星三角减压起动器，还可根据用户选用增3、安装前应检查有关的技术数据（如额定电压、电流、操作频率等是否符合要求）。

4、安装时，应该按规定条件安装，接触器线圈的接线端子A1符合应朝上方，符合人的视觉习惯。

5、对有金属安装底板的接触器要妥善接地。

6、接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电情况下，先使吸引线圈通电分合数次，试验动作可靠后，才能投入使用。

7、使用时如发现有不正常噪音，可能是铁芯极面上有污物，请擦净极面。

8、使用中，应定期检查产品各部件，要求可动部位不卡住，紧固件无松脱，零部件如有损坏，应及时更换。

主电路技术参数型号额定绝缘电压约定发热电流A 额定工作电流 400V AC3 控制空率触头数量备注230V 400V 415V 440V 690V CJX2-0910 CJX2-0901 69020 92.2 44 4 5.53P+NO 3P+NC 安装方式：1、两个螺钉安装。

2、35mmCJX2-1210CJX2-120120 12 3 5.5 5.5 5.5 7.53P+NO 3P+NC CJX2-1810CJX2-1801 32 184 7.5 9 9 93P+NO 3P+NC CJX2-2510 CJX2-250140 255.5 11 11 11 153P+NO 3P+NCCJX2-3210 CJX2-3201 50 32 7.5 15 15 15 18.53P+NO3P+NC导轨安装CJX2-4011 60 40 11 18.5 22 22 303P+NO+NC 安装方式：1、两个螺钉安装。

形好以美学灵感，创品质之魂。

D元素一统外观设计风格，全新布局，更易识别，将工业美学付诸于无与伦比的视觉体验。

价好每一分的体验都无微不至，领航者所以载誉而行。

以卓越的性能，遍布全国的销售网络，采用先进技术平台，从设计源头保障产品高性能400服务热线与售后团队强大支持，性价比卓然出众。

质更好从工艺看透品质，从细节诠证品牌。

创新平台设计，专注细节，创新不止。

以安全耐用的产品，助力每一位领航者打破困局，破浪前行。

先进技术平台，主回路接触板采用优质铜材，电加热行业应用更稳定专利号：　Ｌ201611151028.0专利号：　201611150994.0308全新CJX2s 系列电动机控制与保护产品，使用新一代技术平台，应用自动化生产及检测设备，切实贴合客户实际应用需求，成就使用便捷、品质全国领先的产品。

该系列包括CJX2s 交流接触器、CJX2sF 大交流接触器、CJX2H 交流接触器、CJX2H-Z 直流控制接触器、JRS1Dsp 热过载继电器、JR2H 热过载继电器、JZC4s 接触器式继电器、 CDS2s 电磁启动器、CDV2s 电动机断路器、CDC19s 切换电容接触器十大系列及其附件。

■ 产品简介正常工作时，周围空气温度不高于+40℃,不低于-5℃，24小时的平均值不超过+35℃；存储温度为-25℃~+55℃，短时间（24h ）内可达+70℃■ 环境温度大气的相对湿度在周围最高温度+40℃时不超过50%， 在较低温度下可以有较高的相对湿度,例如20℃时的90%。

对于因温度变化偶尔产生的凝露，应采取防护措施。

■ 湿度IP20应垂直于安装面，各方向的倾斜度不超过22.5°（JRS1Ds 为不超过5°）安装类别为Ⅲ类■ 安装位置■ 产品防护等级正常工作安装地点的海拔不超过2000m 。

■ 海拔3级■ 污染等级CJX2s 交流接触器：06~400A ，共20个电流规格，其中9~38A 有11辅助触头（1常开1常闭）附件：PC 透明防尘盖、FN 可逆排、F4顶辅助触头、FC6侧辅助触头、FT6空气延时头、FR6机械连锁、FS 浪涌抑制器、X2s 线圈认证：CCC 、CE 、SEMKOCJX2sF 大交流接触器：115~2100A ，共15个电流规格附件：F4顶辅助触头、SK4空气延时头、FR6机械连锁、X6线圈、MC6主触头认证：CCCCJX2H 交流接触器：09~630A ，共20个电流规格附件：F4顶辅助、FC4侧辅助、SK4空气延时头、FR6机械连锁、FS 浪涌抑制器、FN 可逆排 、X2H 线圈、PC 透明防尘盖认证：CCC 、CE 、SEMKO 、CBCJX2H-Z 直流控制接触器：9~95A ，共11个电流规格附件：F4顶辅助、FC4侧辅助、SK4空气延时头、FR6机械连锁、FN 可逆排、X2H 线圈、PC 透明防尘盖认证：CCC 、CE 、SEMKO 、CBJRS1Dsp 热过载继电器：整定电流覆盖0.1~630A附件：独立安装基座认证：CCC 、CEJR2H 热过载继电器：整定电流覆盖0.1~630A附件：独立安装基座认证：CCC 、CE 、CB 、SEMKOJZC4s 接触器式继电器 ：2NO+2NC 、3NO+1NC 、4NO+0NC 、1NO+3NC 、0NO+4NC附件：PC 透明防尘盖、F4顶辅助触头、FT6空气延时头认证：CCC 、CECDS2s 电磁启动器：13A 、32A 、65A 、95A整定电流范围：0.1~93A认证：CCC 、CECDV2s 电动机断路器：整定电流：0.1~32A附件：AEV2s 正装辅助触头、ANV2s 侧装辅助触头、AUV2s 、欠压脱扣器、ASV2s 分励脱扣器、CDV2s32MC 防水外壳认证：CCC 、CE 、CB 、SEMKOCDC19s 切换电容接触器 ：电流规格覆盖25~170A ，可控电容器容量最大到90kvar附件：FC6侧辅助触头认证：CCC 、CE■ 产品范围■ 符合标准GB/T 14048.1 总则IEC 60947-1 总则GB/T 14048.2 断路器GB/T 14048.4 接触器GB/T 14048.5 继电器IEC 60947-2IEC 60947-4-1 接触器IEC 60947-5-1 继电器309■ CJX2s交流接触器2.261-CJX2s 06 10 *-1CJX2s 06 01 *注：3极为常规极数，在型号中不表示 对于CJX2s 订货编码中的*，可由线圈电压代码表示 线圈频率50Hz 为常规频率，在型号中不表示。

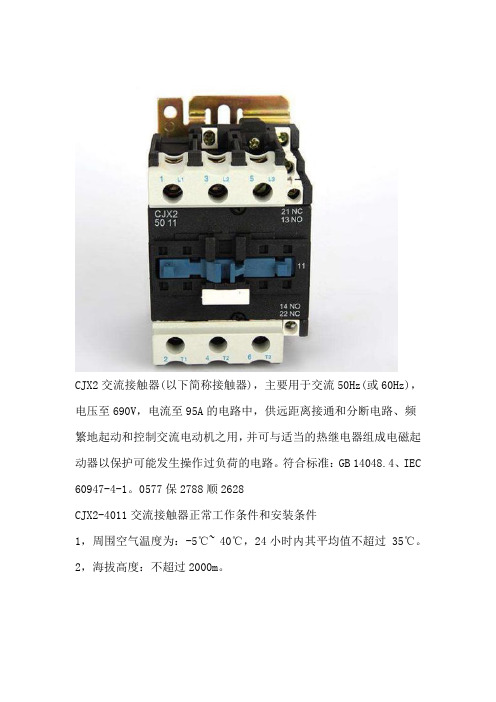

CJX2交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，电压至690V，电流至95A的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。

符合标准：GB 14048.4、IEC 60947-4-1。

0577保2788顺2628CJX2-4011交流接触器正常工作条件和安装条件1，周围空气温度为：-5℃~ 40℃，24小时内其平均值不超过 35℃。

2，海拔高度：不超过2000m。

3，大气条件：高温度40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

4，污染等级：3级。

5，安装类别：Ⅲ类。

6，安装条件：安装面与垂直面倾斜度不大于±5°。

7，冲击振动：产品应安装和使用在无显着摇动、冲击和振动的地方。

CJX2交流接触器主要技术参数：额定绝缘电压：660VAC-3、380V时额定电流对应三相鼠笼型电机容量KW：380V额定电流(A)：9、12、16(18)、25、32、40、50、63、80、95、115、150、185、225、265、330、400、500、630、780、800、1000、控制单相电动机容量KW：0.75、1.1、1.5、2.2、3.0、3.7、5.5、--、----、---220V三相鼠笼电机KW：2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、25380V三相鼠笼电机KW：4.0、5.5、7.5、11、15、18.5、22、30、37、45660V三相鼠笼电机KW：5.5、7.5、9.0、15、18.5、30、33、37、45、45CJX2交流接触器可接通最大电流：10倍额定电流(AC-3 ,380V)CJX2交流接触器‖LC1-D交流接触器‖CJX2交流接触器可断开最大电流：8倍额定电流(AC-3 ,380V) CJX2交流接触器AC-4电寿命：CJX2-09～32 20万次;CJX2-40\50\65 15万次;CJX2-80\95 10万次CJX2交流接触器AC-3电寿命：CJX2-09～32 100万次;CJX2-40\50\65 80万次;CJX2-80\95 60万次CJX2交流接触器机械寿命：CJX2-09～32 10百万次;CJX2-40\50\65 8百万次;CJX2-80\95 10百万次锆鎕赇CJX2交流接触器外形尺寸(长×宽×高)：CJX2-09～18：73×47×82CJX2-25：83×58×96CJX2-32：83×58×101CJX2-40～65：128×79×116CJX2-80～95：128×79×128CJX2交流接触器安装尺寸(长×宽×直径)：CJX2-09～18：50～60 × 35 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-25～32：50～60 × 40 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-40～95：100～110 × 40 × 2—Φ6.5 ;或75 mm卡轨安装。

CJX2交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，电压至690V，电流至95A的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。

符合标准：GB 14048.4、IEC 60947-4-1。

0577保2788顺2628CJX2-8011交流接触器正常工作条件和安装条件1，周围空气温度为：-5℃~ 40℃，24小时内其平均值不超过 35℃。

2，海拔高度：不超过2000m。

3，大气条件：高温度40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

4，污染等级：3级。

5，安装类别：Ⅲ类。

6，安装条件：安装面与垂直面倾斜度不大于±5°。

7，冲击振动：产品应安装和使用在无显着摇动、冲击和振动的地方。

CJX2交流接触器主要技术参数：额定绝缘电压：660VAC-3、380V时额定电流对应三相鼠笼型电机容量KW：380V额定电流(A)：9、12、16(18)、25、32、40、50、63、80、95、115、150、185、225、265、330、400、500、630、780、800、1000、控制单相电动机容量KW：0.75、1.1、1.5、2.2、3.0、3.7、5.5、--、----、---220V三相鼠笼电机KW：2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、25380V三相鼠笼电机KW：4.0、5.5、7.5、11、15、18.5、22、30、37、45660V三相鼠笼电机KW：5.5、7.5、9.0、15、18.5、30、33、37、45、45CJX2交流接触器可接通最大电流：10倍额定电流(AC-3 ,380V)CJX2交流接触器‖LC1-D交流接触器‖CJX2交流接触器可断开最大电流：8倍额定电流(AC-3 ,380V) CJX2交流接触器AC-4电寿命：CJX2-09～32 20万次;CJX2-40\50\65 15万次;CJX2-80\95 10万次CJX2交流接触器AC-3电寿命：CJX2-09～32 100万次;CJX2-40\50\65 80万次;CJX2-80\95 60万次CJX2交流接触器机械寿命：CJX2-09～32 10百万次;CJX2-40\50\65 8百万次;CJX2-80\95 10百万次锆鎕赇CJX2交流接触器外形尺寸(长×宽×高)：CJX2-09～18：73×47×82CJX2-25：83×58×96CJX2-32：83×58×101CJX2-40～65：128×79×116CJX2-80～95：128×79×128CJX2交流接触器安装尺寸(长×宽×直径)：CJX2-09～18：50～60 × 35 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-25～32：50～60 × 40 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-40～95：100～110 × 40 × 2—Φ6.5 ;或75 mm卡轨安装。

cjx2-1810是什么意思
cjx2-1810的意思：cj-交流接触器、x2-设计序号、18-额定通断电流、10-辅助触点状态，10是常开，01是常闭。

CJX2-1810交流接触器(简称接触器)适用于交流50Hz或60Hz，电压至690V、电流至9的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可加装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电起动器。

CJX2-1810正常工作条件和安装条件：
1、周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

2、海拔：不超过2000m。

3、大气条件：在+40℃时大气相对温度不超过50%，在较低温度下可以比较高的相对湿度，zui湿月的平均zui低温度不超过+25℃，该月的月平均zui大相对湿度不超过90%。

并考虑因温度变化发生在产品上凝露。

4、污染等级：3级。

5、安装类别：Ⅲ类。

6、安装条件：安装面与垂直面倾斜度不超过±5°。

7、冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

8、安装方式：接触器除用螺钉安装外，还可用35mm，型标准卡轨安装。

交流操作40-95可用35 mm或75mm卡轨安装。

交流接触器（CJX2系列）使用说明书
1.适用范围：
CJX2系列交流接触器适用于交流50Hz（60Hz）额定工作电压至660V，在AC-3使用类别下额定工作电压为380V额定工作电流至95A的电力系统中，供远距离接通和分断电路，频繁地起动和控制交流电动机之用。

并可与适当的热继电器或电子式保护装置组合成电磁起动器以保护可能发生过载电路。

2.型号及含义：
型号及含义如下：
3.结构特征：
CJX2系列交流接触器具有体积小、重量、寿命长功耗小，可按要求组合派生，可配置积本式辅助头组、空气延时头、机械联锁机构等附件，组成延时接触器、机械联锁接触器、星三角起动器，并且可以和热继电器直接插接安装组成电磁起动器。

产品除螺钉安装外，还可用35mm（75mm）标准卡轨安装。

4.主要技术参数：
表 CJX2系列交流接触器技术参数
5.外形及安装尺寸：
外形及安装尺寸见图1、图2
图1 交流接触器的外形及安装尺寸（一）
图2 交流接触器的外形及安装尺寸（二）。

德力西cjx2交流接触器的概念及接法简介：CJX2(LC1)系列交流接触器（以下简称接触器），上德接触器在法国TE公司LC1-D系列上改进而成，完全可以替代进口产品。

主要用于交流50Hz（或60Hz），电压至660V，电流至95A的电路中，供远距离接通和分断电路、频繁地起...CJX2(LC1) 系列交流接触器（以下简称接触器），上德接触器在法国TE公司LC1-D系列上改进而成，完全可以替代进口产品。

主要用于交流50Hz（或60Hz），电压至660V，电流至95A的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。

一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

首先应该知道交流接触器的原理。

他是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要注意外加电源的电压是多少（220V或 380V），一般都标得有。

并且注意接触点是常闭还是常开。

如果有自锁控制，根据原理理一下线路就可以了。

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

CJX2-0901交流接触器C---交流J---接触器X2---设计序号09---额定电流0---辅助常开触点数1--辅助常闭触点数220V/380V---线包工作电压CJX2-0901结构特征：CJX2(LC1)系列交流接触器适用于交流50Hz（60Hz）额定绝缘电压690-1000V，在AC-3使用类别下额定工作电压为380V，额定工作电流至95A的电力系统中，供远距离接通和分断电路及频繁地起动和控制交流电动机之用，并可与适当的热继电器或电子式保护装置组合成电磁起动器以保护可能发生过载的电路。

CJX2系列交流接触器结构特征：0577保2788顺2628CJX2系列交流接触器具有体积小、重量轻、寿命长、功耗小，可按要求组合派身生，可配置积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、机械联锁接触器、星三角起动器，并且可以和热继电器直接安装组成电磁起动器。

产品除螺钉安装外，还可用35mm75mm标准卡轨安装。

0577保2788顺2628产品型号列表接触器CJX2-0910（CJX2-0901）常用220V380V（特殊电压请注明）9A接触器CJX2-1210（CJX2-1201）常用220V380V（特殊电压请注明）12A接触器CJX2-1810（CJX2-1801）常用220V380V（特殊电压请注明）18A接触器CJX2-2510（CJX2-2501）常用220V380V（特殊电压请注明）25A接触器CJX2-3210（CJX2-3201）常用220V380V（特殊电压请注明）32A接触器CJX2-4011 常用220V380V（特殊电压请注明）40A接触器CJX2-5011 常用220V380V（特殊电压请注明）50A接触器CJX2-6511 常用220V380V（特殊电压请注明）65A接触器CJX2-8011 常用220V380V（特殊电压请注明）80A接触器CJX2-9511 常用220V380V（特殊电压请注明）95A。
