2018年电气专业疑难问题 五 火灾自动报警系统

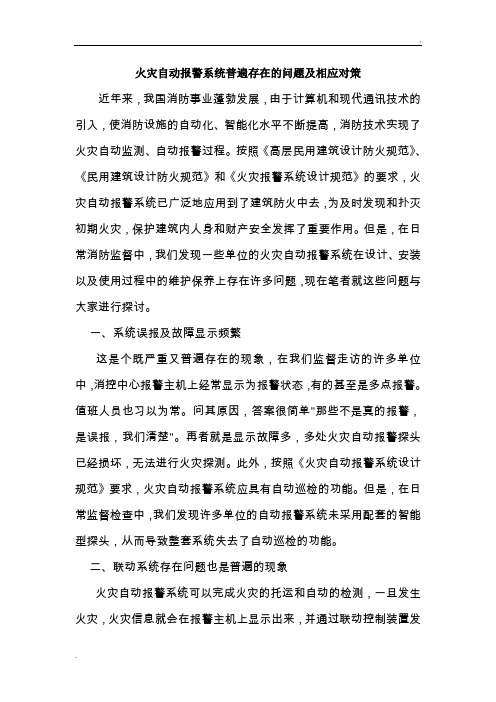

火灾自动报警系统普遍存在的问题及相应对策近年来，我国消防事业蓬勃发展，由于计算机和现代通讯技术的引入，使消防设施的自动化、智能化水平不断提高，消防技术实现了火灾自动监测、自动报警过程。

按照《高层民用建筑设计防火规范》、《民用建筑设计防火规范》和《火灾报警系统设计规范》的要求，火灾自动报警系统已广泛地应用到了建筑防火中去，为及时发现和扑灭初期火灾，保护建筑内人身和财产安全发挥了重要作用。

但是，在日常消防监督中，我们发现一些单位的火灾自动报警系统在设计、安装以及使用过程中的维护保养上存在许多问题，现在笔者就这些问题与大家进行探讨。

一、系统误报及故障显示频繁这是个既严重又普遍存在的现象，在我们监督走访的许多单位中，消控中心报警主机上经常显示为报警状态，有的甚至是多点报警。

值班人员也习以为常。

问其原因，答案很简单"那些不是真的报警，是误报，我们清楚"。

再者就是显示故障多，多处火灾自动报警探头已经损坏，无法进行火灾探测。

此外，按照《火灾自动报警系统设计规范》要求，火灾自动报警系统应具有自动巡检的功能。

但是，在日常监督检查中，我们发现许多单位的自动报警系统未采用配套的智能型探头，从而导致整套系统失去了自动巡检的功能。

二、联动系统存在问题也是普遍的现象火灾自动报警系统可以完成火灾的托运和自动的检测，一旦发生火灾，火灾信息就会在报警主机上显示出来，并通过联动控制装置发出相关联动动作的指令，以期实现保证人员及时发现初期火灾的作用。

但是，在监督过程中我们经常发现许多单位的自动报警系统无法与相关设施进行联动，有的甚至连报警主机的电源都未接通，使整套自动消防系统处于瘫痪状态。

三、二次装修严重破坏原有格局很多场所由于二次装修，报警探头的布置没有做相应改变，就显得探头设置不合理：有的部位探头多出设置要求造成浪费，有的部位又分配不到探头，而形成探测盲区。

除此之外，一些场所手动报警按钮，消防应急照明及消防广播的设置也不符合规范的要求。

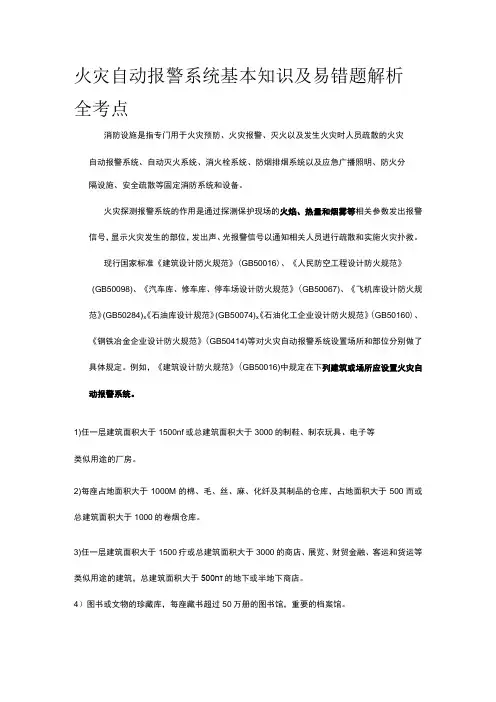

火灾自动报警系统基本知识及易错题解析全考点消防设施是指专门用于火灾预防、火灾报警、灭火以及发生火灾时人员疏散的火灾自动报警系统、自动灭火系统、消火栓系统、防烟排烟系统以及应急广播照明、防火分隔设施、安全疏散等固定消防系统和设备。

火灾探测报警系统的作用是通过探测保护现场的火焰、热量和烟雾等相关参数发出报警信号，显示火灾发生的部位，发出声、光报警信号以通知相关人员进行疏散和实施火灾扑救。

现行国家标准《建筑设计防火规范》(GB50016)、《人民防空工程设计防火规范》(GB50098)、《汽车库、修车库、停车场设计防火规范》(GB50067)、《飞机库设计防火规范》(GB50284)x《石油库设计规范》(GB50074)x《石油化工企业设计防火规范》(GB50160)、《钢铁冶金企业设计防火规范》(GB50414)等对火灾自动报警系统设置场所和部位分别做了具体规定。

例如，《建筑设计防火规范》(GB50016)中规定在下列建筑或场所应设置火灾自动报警系统。

1)任一层建筑面积大于1500nf或总建筑面积大于3000的制鞋、制衣玩具、电子等类似用途的厂房。

2)每座占地面积大于1000M的棉、毛、丝、麻、化纤及其制品的仓库，占地面积大于500而或总建筑面积大于1000的卷烟仓库。

3)任一层建筑面积大于1500疔或总建筑面积大于3000的商店、展览、财贸金融、客运和货运等类似用途的建筑，总建筑面积大于500nτ的地下或半地下商店。

4）图书或文物的珍藏库，每座藏书超过50万册的图书馆，重要的档案馆。

5 ）地市级及以上广播电视建筑、邮政建筑、电信建筑，城市或区域性电力、交通和防灾等指挥调度建筑。

6 ）特等、甲等剧场，座位数超过1500个的其他等级的剧场或电影院，座位数超过2000个的会堂或礼堂，座位数超过3000个的体育馆。

7 ）大、中型幼儿园的儿童用房等场所，老年人照料设施，任一层建筑面积大于1500nf或总建筑面积大于3000nr的疗养院的病房楼、旅馆建筑和其他儿童活动场所，不少于200床位的医院门诊楼、病房楼和手术部等。

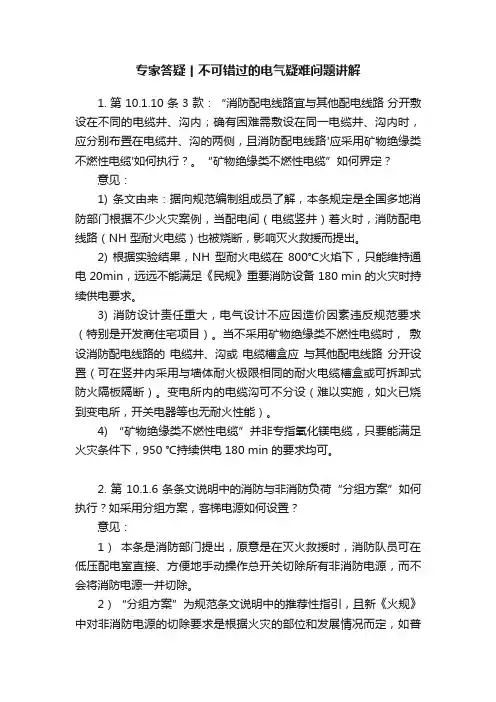

专家答疑丨不可错过的电气疑难问题讲解1. 第 10.1.10 条 3 款：“消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路'应采用矿物绝缘类不燃性电缆'如何执行？。

“矿物绝缘类不燃性电缆”如何界定？意见：1) 条文由来：据向规范编制组成员了解，本条规定是全国多地消防部门根据不少火灾案例，当配电间（电缆竖井）着火时，消防配电线路（NH 型耐火电缆）也被烧断，影响灭火救援而提出。

2) 根据实验结果，NH 型耐火电缆在800℃火焰下，只能维持通电 20min，远远不能满足《民规》重要消防设备 180 min 的火灾时持续供电要求。

3) 消防设计责任重大，电气设计不应因造价因素违反规范要求（特别是开发商住宅项目）。

当不采用矿物绝缘类不燃性电缆时，敷设消防配电线路的电缆井、沟或电缆槽盒应与其他配电线路分开设置（可在竖井内采用与墙体耐火极限相同的耐火电缆槽盒或可拆卸式防火隔板隔断）。

变电所内的电缆沟可不分设（难以实施，如火已烧到变电所，开关电器等也无耐火性能）。

4) “矿物绝缘类不燃性电缆”并非专指氧化镁电缆，只要能满足火灾条件下，950 ℃持续供电180 min 的要求均可。

2. 第 10.1.6 条条文说明中的消防与非消防负荷“分组方案”如何执行？如采用分组方案，客梯电源如何设置？意见：1）本条是消防部门提出，原意是在灭火救援时，消防队员可在低压配电室直接、方便地手动操作总开关切除所有非消防电源，而不会将消防电源一并切除。

2）“分组方案”为规范条文说明中的推荐性指引，且新《火规》中对非消防电源的切除要求是根据火灾的部位和发展情况而定，如普通照明、客梯、生活水泵等，并非简单地当火灾确认后立即切除。

因此，分不分组应根据项目的实际情况而定，建议在二、三线城市消防队员专业素质相对不高的中小项目宜采用分组方案（简单、直接切非）；在设有多个变电所的大型项目且消防联动控制设计完备的项目可不采用分组方案。

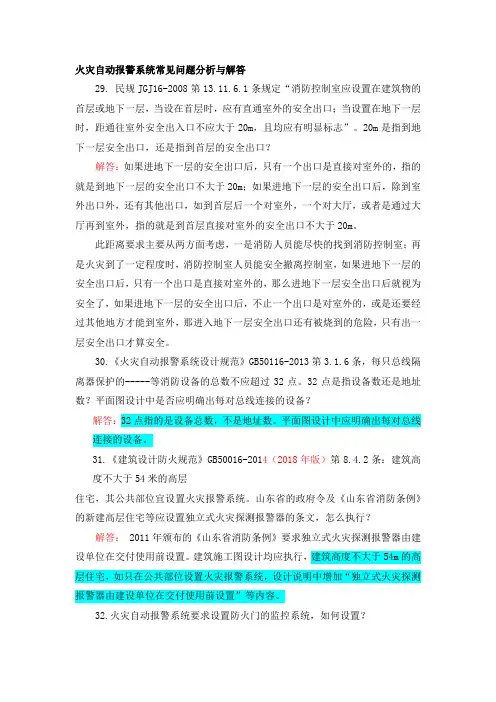

火灾自动报警系统常见问题分析与解答29. 民规JGJ16-2008第13.11.6.1条规定“消防控制室应设置在建筑物的首层或地下一层，当设在首层时，应有直通室外的安全出口；当设置在地下一层时，距通往室外安全出入口不应大于20m，且均应有明显标志”。

20m是指到地下一层安全出口，还是指到首层的安全出口？解答：如果进地下一层的安全出口后，只有一个出口是直接对室外的，指的就是到地下一层的安全出口不大于20m；如果进地下一层的安全出口后，除到室外出口外，还有其他出口，如到首层后一个对室外，一个对大厅，或者是通过大厅再到室外，指的就是到首层直接对室外的安全出口不大于20m。

此距离要求主要从两方面考虑，一是消防人员能尽快的找到消防控制室；再是火灾到了一定程度时，消防控制室人员能安全撤离控制室，如果进地下一层的安全出口后，只有一个出口是直接对室外的，那么进地下一层安全出口后就视为安全了，如果进地下一层的安全出口后，不止一个出口是对室外的，或是还要经过其他地方才能到室外，那进入地下一层安全出口还有被烧到的危险，只有出一层安全出口才算安全。

30.《火灾自动报警系统设计规范》GB50116-2013第3.1.6条，每只总线隔离器保护的-----等消防设备的总数不应超过32点。

32点是指设备数还是地址数？平面图设计中是否应明确出每对总线连接的设备？解答：32点指的是设备总数，不是地址数。

平面图设计中应明确出每对总线连接的设备。

31.《建筑设计防火规范》GB50016-2014（2018年版）第8.4.2条：建筑高度不大于54米的高层住宅，其公共部位宜设置火灾报警系统。

山东省的政府令及《山东省消防条例》的新建高层住宅等应设置独立式火灾探测报警器的条文，怎么执行？解答： 2011年颁布的《山东省消防条例》要求独立式火灾探测报警器由建设单位在交付使用前设置。

建筑施工图设计均应执行，建筑高度不大于54m的高层住宅，如只在公共部位设置火灾报警系统，设计说明中增加“独立式火灾探测报警器由建设单位在交付使用前设置”等内容。

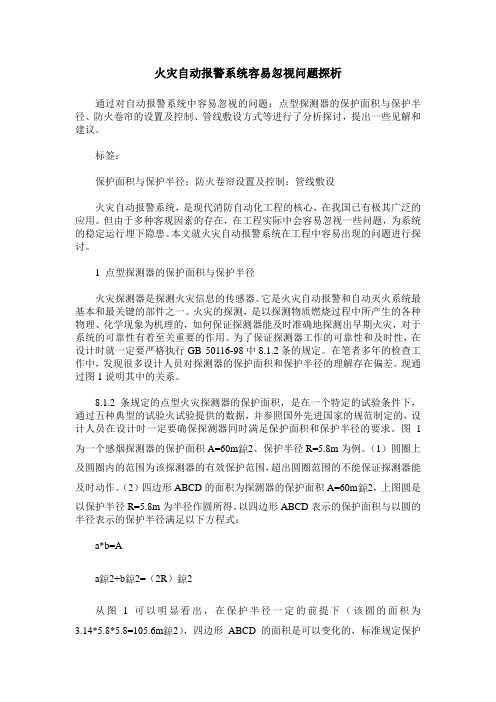

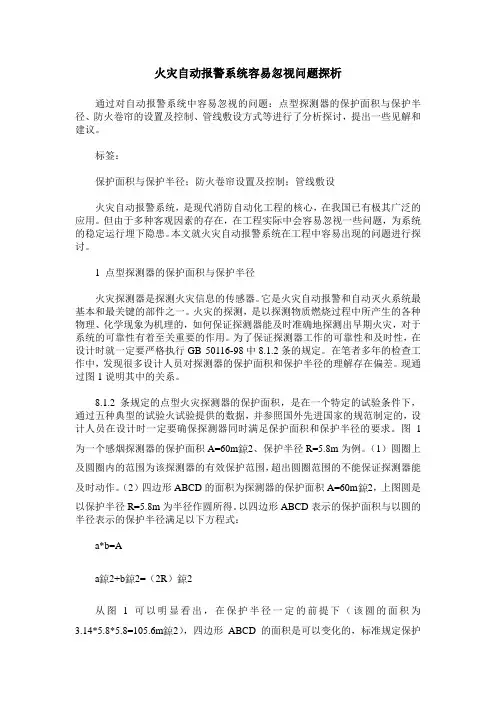

火灾自动报警系统容易忽视问题探析通过对自动报警系统中容易忽视的问题：点型探测器的保护面积与保护半径、防火卷帘的设置及控制、管线敷设方式等进行了分析探讨，提出一些见解和建议。

标签：保护面积与保护半径；防火卷帘设置及控制；管线敷设火灾自动报警系统，是现代消防自动化工程的核心，在我国已有极其广泛的应用。

但由于多种客观因素的存在，在工程实际中会容易忽视一些问题，为系统的稳定运行埋下隐患。

本文就火灾自动报警系统在工程中容易出现的问题进行探讨。

1 点型探测器的保护面积与保护半径火灾探测器是探测火灾信息的传感器。

它是火灾自动报警和自动灭火系统最基本和最关键的部件之一。

火灾的探测，是以探测物质燃烧过程中所产生的各种物理、化学现象为机理的，如何保证探测器能及时准确地探测出早期火灾，对于系统的可靠性有着至关重要的作用。

为了保证探测器工作的可靠性和及时性，在设计时就一定要严格执行GB 50116-98中8.1.2条的规定。

在笔者多年的检查工作中，发现很多设计人员对探测器的保护面积和保护半径的理解存在偏差。

现通过图1说明其中的关系。

8.1.2条规定的点型火灾探测器的保护面积，是在一个特定的试验条件下，通过五种典型的试验火试验提供的数据，并参照国外先进国家的规范制定的，设计人员在设计时一定要确保探测器同时满足保护面积和保护半径的要求。

图1为一个感烟探测器的保护面积A=60m2、保护半径R=5.8m为例。

（1）圆圈上及圆圈内的范围为该探测器的有效保护范围，超出圆圈范围的不能保证探测器能及时动作。

（2）四边形ABCD的面积为探测器的保护面积A=60m2，上图圆是以保护半径R=5.8m为半径作圆所得。

以四边形ABCD表示的保护面积与以圆的半径表示的保护半径满足以下方程式：a*b=Aa2+b2=（2R） 2从图1可以明显看出，在保护半径一定的前提下（该圆的面积为3.14*5.8*5.8=105.6m2），四边形ABCD的面积是可以变化的，标准规定保护面积为60m2，所以圆圈内四边形外的面积不是本标准意义内所规定的有效保护面积，是不能保证可靠工作的。

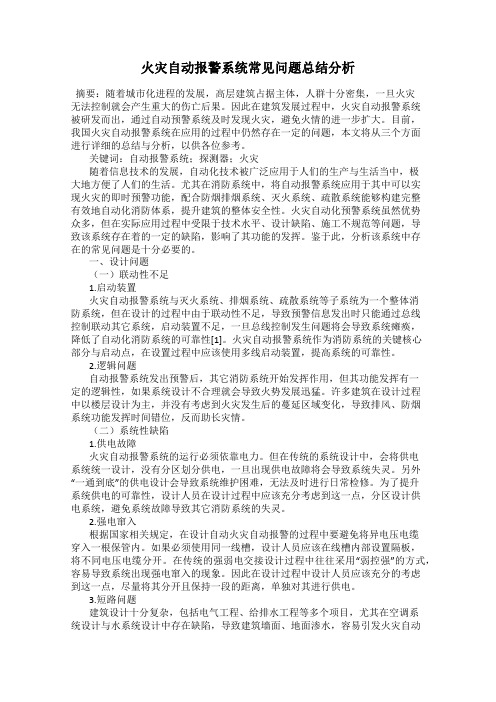

火灾自动报警系统常见问题总结分析摘要：随着城市化进程的发展，高层建筑占据主体，人群十分密集，一旦火灾无法控制就会产生重大的伤亡后果。

因此在建筑发展过程中，火灾自动报警系统被研发而出，通过自动预警系统及时发现火灾，避免火情的进一步扩大。

目前，我国火灾自动报警系统在应用的过程中仍然存在一定的问题，本文将从三个方面进行详细的总结与分析，以供各位参考。

关键词：自动报警系统；探测器；火灾随着信息技术的发展，自动化技术被广泛应用于人们的生产与生活当中，极大地方便了人们的生活。

尤其在消防系统中，将自动报警系统应用于其中可以实现火灾的即时预警功能，配合防烟排烟系统、灭火系统、疏散系统能够构建完整有效地自动化消防体系，提升建筑的整体安全性。

火灾自动化预警系统虽然优势众多，但在实际应用过程中受限于技术水平、设计缺陷、施工不规范等问题，导致该系统存在着的一定的缺陷，影响了其功能的发挥。

鉴于此，分析该系统中存在的常见问题是十分必要的。

一、设计问题（一）联动性不足1.启动装置火灾自动报警系统与灭火系统、排烟系统、疏散系统等子系统为一个整体消防系统，但在设计的过程中由于联动性不足，导致预警信息发出时只能通过总线控制联动其它系统，启动装置不足，一旦总线控制发生问题将会导致系统瘫痪，降低了自动化消防系统的可靠性[1]。

火灾自动报警系统作为消防系统的关键核心部分与启动点，在设置过程中应该使用多线启动装置，提高系统的可靠性。

2.逻辑问题自动报警系统发出预警后，其它消防系统开始发挥作用，但其功能发挥有一定的逻辑性，如果系统设计不合理就会导致火势发展迅猛。

许多建筑在设计过程中以楼层设计为主，并没有考虑到火灾发生后的蔓延区域变化，导致排风、防烟系统功能发挥时间错位，反而助长灾情。

（二）系统性缺陷1.供电故障火灾自动报警系统的运行必须依靠电力。

但在传统的系统设计中，会将供电系统统一设计，没有分区划分供电，一旦出现供电故障将会导致系统失灵。

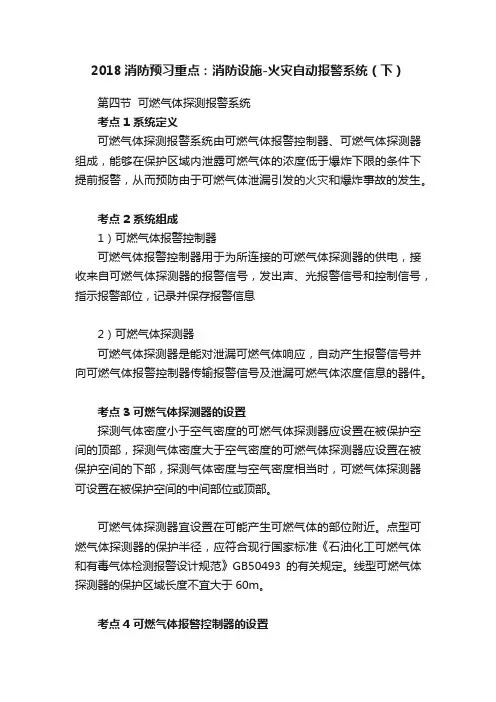

2018消防预习重点：消防设施-火灾自动报警系统（下）第四节可燃气体探测报警系统考点1 系统定义可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

考点2 系统组成1）可燃气体报警控制器可燃气体报警控制器用于为所连接的可燃气体探测器的供电，接收来自可燃气体探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息2）可燃气体探测器可燃气体探测器是能对泄漏可燃气体响应，自动产生报警信号并向可燃气体报警控制器传输报警信号及泄漏可燃气体浓度信息的器件。

考点3 可燃气体探测器的设置探测气体密度小于空气密度的可燃气体探测器应设置在被保护空间的顶部，探测气体密度大于空气密度的可燃气体探测器应设置在被保护空间的下部，探测气体密度与空气密度相当时，可燃气体探测器可设置在被保护空间的中间部位或顶部。

可燃气体探测器宜设置在可能产生可燃气体的部位附近。

点型可燃气体探测器的保护半径，应符合现行国家标准《石油化工可燃气体和有毒气体检测报警设计规范》GB50493的有关规定。

线型可燃气体探测器的保护区域长度不宜大于60m。

考点4 可燃气体报警控制器的设置当有消防控制室时，可燃气体报警控制器可设置在保护区域附近；当无消防控制室时，可燃气体报警控制器应设置在有人员值班的场所。

可燃气体报警控制器的设置应符合火灾报警控制器的安装设置要求。

第五节电气火灾监控系统考点1 电气火灾监控探测器的分类1）电气火灾监控探测器按工作方式分类①独立式电气火灾监控探测器，即可以自成系统，不需要配接电气火灾监控设备；②非独立式电气火灾监控探测器，即自身不具有报警功能，需要配接电气火灾监控设备组成系统。

2）电气火灾监控探测器按工作原理分类①剩余电流保护式电气火灾监控探测器，即当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形且其有效值呈缓慢变化的剩余电流，当该电流大于预定数值时即自动报警的电气火灾监控探测器。

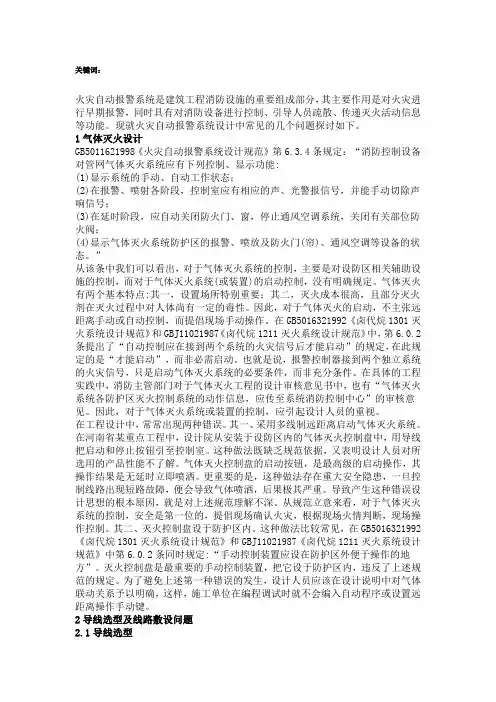

关键词：火灾自动报警系统是建筑工程消防设施的重要组成部分，其主要作用是对火灾进行早期报警，同时具有对消防设备进行控制、引导人员疏散、传递灭火活动信息等功能。

现就火灾自动报警系统设计中常见的几个问题探讨如下。

1气体灭火设计GB5011621998《火灾自动报警系统设计规范》第6.3.4条规定：“消防控制设备对管网气体灭火系统应有下列控制、显示功能:(1)显示系统的手动、自动工作状态；(2)在报警、喷射各阶段，控制室应有相应的声、光警报信号，并能手动切除声响信号；(3)在延时阶段，应自动关闭防火门、窗，停止通风空调系统，关闭有关部位防火阀；(4)显示气体灭火系统防护区的报警、喷放及防火门(帘)、通风空调等设备的状态。

”从该条中我们可以看出，对于气体灭火系统的控制，主要是对设防区相关辅助设施的控制，而对于气体灭火系统(或装置)的启动控制，没有明确规定。

气体灭火有两个基本特点:其一，设置场所特别重要；其二，灭火成本很高，且部分灭火剂在灭火过程中对人体尚有一定的毒性。

因此，对于气体灭火的启动，不主张远距离手动或自动控制，而提倡现场手动操作。

在GB5016321992《卤代烷1301灭火系统设计规范》和GBJ11021987《卤代烷1211灭火系统设计规范》中，第6.0.2条提出了“自动控制应在接到两个系统的火灾信号后才能启动”的规定，在此规定的是“才能启动”，而非必需启动。

也就是说，报警控制器接到两个独立系统的火灾信号，只是启动气体灭火系统的必要条件，而非充分条件。

在具体的工程实践中，消防主管部门对于气体灭火工程的设计审核意见书中，也有“气体灭火系统各防护区灭火控制系统的动作信息，应传至系统消防控制中心”的审核意见。

因此，对于气体灭火系统或装置的控制，应引起设计人员的重视。

在工程设计中，常常出现两种错误。

其一、采用多线制远距离启动气体灭火系统。

在河南省某重点工程中，设计院从安装于设防区内的气体灭火控制盘中，用导线把启动和停止按钮引至控制室。

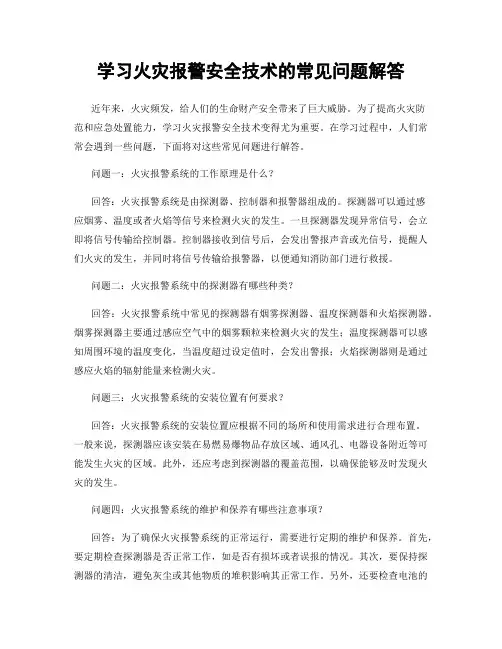

学习火灾报警安全技术的常见问题解答近年来，火灾频发，给人们的生命财产安全带来了巨大威胁。

为了提高火灾防范和应急处置能力，学习火灾报警安全技术变得尤为重要。

在学习过程中，人们常常会遇到一些问题，下面将对这些常见问题进行解答。

问题一：火灾报警系统的工作原理是什么？回答：火灾报警系统是由探测器、控制器和报警器组成的。

探测器可以通过感应烟雾、温度或者火焰等信号来检测火灾的发生。

一旦探测器发现异常信号，会立即将信号传输给控制器。

控制器接收到信号后，会发出警报声音或光信号，提醒人们火灾的发生，并同时将信号传输给报警器，以便通知消防部门进行救援。

问题二：火灾报警系统中的探测器有哪些种类？回答：火灾报警系统中常见的探测器有烟雾探测器、温度探测器和火焰探测器。

烟雾探测器主要通过感应空气中的烟雾颗粒来检测火灾的发生；温度探测器可以感知周围环境的温度变化，当温度超过设定值时，会发出警报；火焰探测器则是通过感应火焰的辐射能量来检测火灾。

问题三：火灾报警系统的安装位置有何要求？回答：火灾报警系统的安装位置应根据不同的场所和使用需求进行合理布置。

一般来说，探测器应该安装在易燃易爆物品存放区域、通风孔、电器设备附近等可能发生火灾的区域。

此外，还应考虑到探测器的覆盖范围，以确保能够及时发现火灾的发生。

问题四：火灾报警系统的维护和保养有哪些注意事项？回答：为了确保火灾报警系统的正常运行，需要进行定期的维护和保养。

首先，要定期检查探测器是否正常工作，如是否有损坏或者误报的情况。

其次，要保持探测器的清洁，避免灰尘或其他物质的堆积影响其正常工作。

另外，还要检查电池的电量，并及时更换。

最后，定期进行系统的测试和演练，以确保在火灾发生时能够及时、准确地报警。

问题五：火灾报警系统的应急处置措施有哪些？回答：火灾报警系统的应急处置措施主要包括以下几个方面。

首先，一旦听到火灾报警器的声音，应立即采取逃生行动，按照预定的逃生路线有序撤离现场。

其次，要及时拨打火警电话，通知消防部门进行救援。

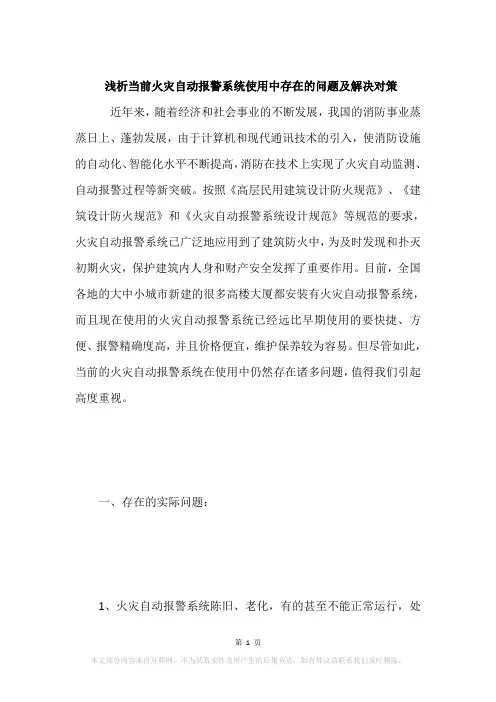

浅析当前火灾自动报警系统使用中存在的问题及解决对策近年来，随着经济和社会事业的不断发展，我国的消防事业蒸蒸日上、蓬勃发展，由于计算机和现代通讯技术的引入，使消防设施的自动化、智能化水平不断提高，消防在技术上实现了火灾自动监测、自动报警过程等新突破。

按照《高层民用建筑设计防火规范》、《建筑设计防火规范》和《火灾自动报警系统设计规范》等规范的要求，火灾自动报警系统已广泛地应用到了建筑防火中，为及时发现和扑灭初期火灾，保护建筑内人身和财产安全发挥了重要作用。

目前，全国各地的大中小城市新建的很多高楼大厦都安装有火灾自动报警系统，而且现在使用的火灾自动报警系统已经远比早期使用的要快捷、方便、报警精确度高，并且价格便宜，维护保养较为容易。

但尽管如此，当前的火灾自动报警系统在使用中仍然存在诸多问题，值得我们引起高度重视。

一、存在的实际问题：1、火灾自动报警系统陈旧、老化，有的甚至不能正常运行，处于瘫痪状态。

主要表现在：火灾自动报警系统线路老化现象比较严重。

各种探测器都是比较先进的电子元件，敏感性相当高。

需要整个线路完整、接触性能良好，才能正常运行。

由于部分管道已连续使用很久从未进行检测维修，其线路可靠性无法确定，不能即时反馈，随时有发生事故信号。

有的宾馆的火灾自动报警系统是上世纪90年代年安装投入使用的，现在已有10多年的历史，一旦出现系统故障，维修麻烦，费用昂贵；有的原生产厂家现在已经不再生产同类产品，无法进行维修，导致了该系统故障逐年增多，有的已经基本处于瘫痪状态。

2、火灾自动报警系统的操作人员专业素质不高，无证上岗现象在部分单位依然存在。

火灾自动报警系统，常见的一般由感烟探测器、感温探测器、感光探测器、可燃气体探测器和各种报警器等组成的自动控制系统，技术含量高，在使用、管理、维修方面，需要专业人员。

但是，在安装有火灾自动报警系统的建筑里，有相当一部分的单位没有能管理和维修的技术人员。

主要表现在：一是消防控制室的值班人员没有经过专门的业务培训，有的虽然经过消防部门的培训并取得消防部门颁发的自动消防设施操作上岗证，但现实中真正能够做到熟练操作上述各类消防设施的却为数不多，有些单位管理人员连灭火器是否过期怎么判断也不懂，对火灾自动报警系统更是一无所知。
