电工电子实训焊接电路板原理阐述
焊接电路板是一种将电子元件连接在一起的重要工艺。
它通过将电子元件（如电阻、电容、晶体管等）与印制电路板上预留的电路连接起来,实现电子设备的运行。
为了实现对焊接电路板的操作,需要了解以下原理。
1. 半固态焊接原理：半固态焊接是一种介于传统手工焊接和表面贴装的新型SMT技术。
其焊接原理是在高温下将锡-铜合金化合物液体浸润印制电路板中的导电层,然后在控制的冷却速度下凝固成为坚固的焊接点。
2. 焊锡原理：电子器件之间通过加热铜线和焊锡,使二者相互连接。
焊锡的熔点通常比铜线的熔点低,焊接时会在低温下熔化,这样就会在导线上形成小球状的焊接点,以连接电气元器件。
3. 焊接工艺原理：在焊接过程中,需要对铜线、半导体元件和其它电子器件进行加热。
在高温下,这些电子器件和铜线会融合到一起,形成电气连接。
在焊接过程中要控制好加热的时间和温度,以及焊接工具的移动速度和焊锡的用量,来保证焊点质量。
4. 焊接技术原理：在进行焊接时,需要选择适合电子器件的焊接方法。
对于小型元件,常用手焊、点焊和波峰焊等方式。
对于大型元件,常用手焊、波峰焊和自动焊接。
以上是焊接电路板的一些原理,掌握这些原理有助于提高焊接电路板的准确性和质量。
同时,要注意安全,选择合适的工具和设备,并严格遵守相关规章制度。
电工电子基础实训室安全操作和使用规定
一、实训室通风和消防安全
1.实训室要保持良好的通风环境，定期清洁、消毒实训设备和实验台；
2.禁止在实训室内吸烟、存放易燃、易爆物品，并确保防火设施完好；
3.实训室内应保持足够的灭火器、灭火器具和紧急疏散通道，并定期
进行消防演习。
二、实训室用电安全
1.严格按照用电规定进行用电操作，禁止乱拉电线、乱插插座；
2.在实训室使用的电器设备必须符合国家标准，且需要经过定期的检
查和维护；
3.用电设备要有漏电保护装置，并定期进行检测，确保安全可靠；
4.禁止擅自更改、接线、拆卸电器设备，发现问题应立即报修。
三、实训室设备使用安全
1.在使用各类设备之前，必须熟悉设备的使用说明书和安全操作规程，切勿独自进行操作；
2.禁止未经许可拆卸、更换实训设备的部件，发现问题应及时上报实
训室管理员；
3.使用设备时，应穿戴好工作服和个人防护用具，确保生命安全；
4.实训设备使用完成后，应及时关闭电源，清理使用过的工具。
四、实训室安全意识培养
1.实训室的训练人员必须参加由实训室管理员组织的安全培训活动，了解实训室的安全操作规定；
2.在实训室内，应保持谨慎和警觉，不得私自更改设备或操作规程；
3.实训室内不得出现饮食、酒精等影响思维和身体健康的行为；
4.发现室内存在的不安全因素或存在的问题，应及时向实训室管理员报告。
总之，电工电子基础实训室的安全操作和使用规定是保证实训室内人员安全的重要保障，大家务必要认真遵守，严格执行，共同维护一个安全顺利的实训环境。

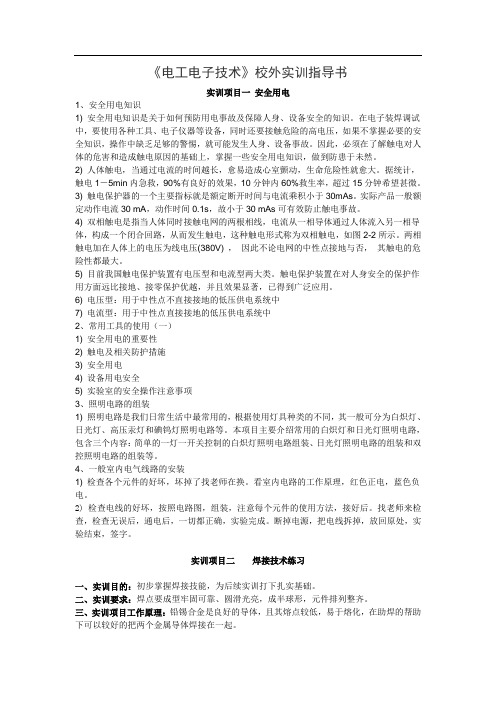

《电工电子技术》校外实训指导书实训项目一安全用电1、安全用电知识1) 安全用电知识是关于如何预防用电事故及保障人身、设备安全的知识。
在电子装焊调试中，要使用各种工具、电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身、设备事故。
因此，必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患于未然。
2) 人体触电，当通过电流的时间越长，愈易造成心室颤动，生命危险性就愈大。
据统计，触电1－5min内急救，90%有良好的效果，10分钟内60%救生率，超过15分钟希望甚微。
3) 触电保护器的一个主要指标就是额定断开时间与电流乘积小于30mAs。
实际产品一般额定动作电流30 mA，动作时间0.1s，故小于30 mAs可有效防止触电事故。
4) 双相触电是指当人体同时接触电网的两根相线，电流从一相导体通过人体流入另一相导体，构成一个闭合回路，从而发生触电，这种触电形式称为双相触电，如图2-2所示。
两相触电加在人体上的电压为线电压(380V) ，因此不论电网的中性点接地与否，其触电的危险性都最大。
5) 目前我国触电保护装置有电压型和电流型两大类。
触电保护装置在对人身安全的保护作用方面远比接地、接零保护优越，并且效果显著，已得到广泛应用。
6) 电压型：用于中性点不直接接地的低压供电系统中7) 电流型：用于中性点直接接地的低压供电系统中2、常用工具的使用（一）1) 安全用电的重要性2) 触电及相关防护措施3) 安全用电4) 设备用电安全5) 实验室的安全操作注意事项3、照明电路的组装1) 照明电路是我们日常生活中最常用的，根据使用灯具种类的不同，其一般可分为白炽灯、日光灯、高压汞灯和碘钨灯照明电路等。
本项目主要介绍常用的白炽灯和日光灯照明电路，包含三个内容：简单的一灯一开关控制的白炽灯照明电路组装、日光灯照明电路的组装和双控照明电路的组装等。
电工电子实训室安全操作规程Final approval draft on November 22, 2020电子技能实训室安全规章制度1、学生进入实习车间，必须首先进行安全教育，进行安全生产考核，合格后方可开始实现操作。
2、实习期间，学生应严格按照工艺操作规程进行生产，不得自作主张做本工艺要求以外的工作，不准做与生产实习无关的事情。
3、每天生产实习前必须全面检查电器要点，但不得用手去摸带电的工具和设备，更不得在保险盒和闸刀上接不合规格的保险丝。
4、电烙铁必须放在烙铁架上，以免损坏桌子和零件、导线等。
5、下班前必须关掉车间总闸刀，下班后做好清洁卫生工作，并关好门窗。
6、事故发生后，应保持现场，立即报告领导。
专业教学部要及时召开现场分析会（操作者、领导、实习老师、管理人员参加），对事故开展分析。
7、对事故要坚持“三不放过”，不查清事故发生原因不放过；当事人和其他人员没有受到教育不放过；防范措施不落实不放过。
电子技能实训室操作规程1、实训期间，学生必须严格执行本操作规程。
2、认真学习实训指导书，掌握电路或设备工作原理，明确实训目的、实训步骤和安全注意事项。
3、学生分组实训前应认真检查本组仪器、设备及电子元器件状况，若发现缺损或异常现象，应立即报告指导教师或实训室管理人员处理。
4、认真阅读实训报告，按工艺步骤和要求逐项逐步进行操作。
不得私设实训内容，扩大实训范围（如乱拆元件、随意短接等）。
5、学生在实训过程中使用的实训设备，人为损坏或丢失的将追究其责任。
6、焊接过程中所用的烙铁等发热工具不能随意摆放，以免发生烫伤或酿成火灾。
7、拆焊操作时，热风枪温度不能过高，不用时立刻关闭或调低温度待用。
8、调节仪器旋钮时，力量要适度，严禁违规操作。
9、测量电路元件电阻值时，必须断开被测电路的电源。
10、使用万用表、毫伏表、示波器、信号源等仪器连接测量电路时，应先接上接地线端，再接上电路的被测点线端；测量完毕拆线时，则先拆下电路被测点线端，再拆下接地线端。
电子电工安全用电常识电子电工在现代社会中扮演着重要的角色，然而，由于电力的危险性，我们在使用电子设备时必须非常小心。
本文将介绍一些电子电工安全用电常识，以帮助读者更好地保护自己和他人。
1. 安全用电的重要性安全用电对于每个人来说都至关重要。
首先，正确使用电源设备可以防止电火灾的发生。
其次，安全用电可以保护电子设备免受电压过高或过低的损坏。
最重要的是，正确使用电器设备可以预防触电事故，保护我们的生命安全。
2. 安全用电的基本原则a) 检查电源设备：在使用电器之前，务必检查设备的线缆、插头和插座是否损坏。
如果有任何损坏，请及时更换。
此外，还要确保电源设备的接地线是良好连接的。
b) 不重负荷运行：电源设备都有额定功率范围，超出这个范围使用设备可能导致过载。
因此，在使用电子设备时，要遵循设备的额定功率来避免设备过载。
c) 建立短路保护：合理建立短路保护装置可以预防短路事故。
例如，使用电闸和熔断器可以在电流过大时切断电源，防止电火灾的发生。
d) 定期维护电器设备：定期检查和维护电器设备可以确保它们正常运行，减少事故的发生。
对于长期未使用的设备，也要进行定期检查以确保安全。
3. 高压电源的安全用电a) 对于高压电源设备，应特别小心。
在操作这类设备之前，可以戴上绝缘手套和鞋子以防止触电。
b) 在开机前，应先将电源设备置于关机状态，并检查设备的接地线是否完好连接。
c) 在高压实验时，要遵循实验室的安全操作规程，避免任何危险行为，例如触摸高压电源部件或非法连接电路等。
4. 避免电源设备的错误操作a) 不要随意拆卸电源设备的外壳，以免触电或损坏设备内部元件。
b) 遵循电源设备的启动和关闭步骤，确保每个步骤都正确执行。
c) 不要在潮湿或多尘的环境中使用电子设备，以防止短路或电器故障。
5. 学习使用电器的专业知识为了更好地保护自己和他人，我们应该学习一些使用电器的基本知识。
可以参加相关的安全培训课程，以便了解电器设备的正确使用和维护方法。
电工电子实训安全操作规程
1.测量电路元件电阻值时，必须断开被测电路的电源。
2.使用万用表、毫伏表测量未知电压，应先选最大量程档进行测试，再逐渐下降到合适的量程档。
3.在接触集成电路时，要防止人体静电损坏集成电路。
焊接集成电路时，电烙铁必须接地或断电焊接。
4.连接好线路后，经指导教师检查，方可接通电源；接通电源时，若见异常现象要立即断开电源，并报告老师处理。
电源一经接通，不许离开工位。
5.使用万用表、毫伏表、示波器、信号源等仪器连接测量电路时，应先接上接地线端，再接上电路的被测点线端；测量完毕拆线时，则先拆下电路被测点线端，再拆下接地线端。
6.给直流供电设备接电源时，应把直流电源电压旋钮调到最低处，接好电源后再把电源开关打开，并调电压至额定值。
7.用万用表测量电压和电流时，不能带电转动转换开关；毫伏表在通电前或测量完毕时，量程开关应转至最高档位。
8.实训（验）结束后，应先关闭仪器电源开关，再拔下电源插头；电容器要进行放电。
电子电工技术使用注意事项及安全操作建议电子电工技术在现代社会中扮演着重要的角色，它们广泛应用于各个领域，如通信、能源、制造等。
然而，由于电子电工技术的特殊性，使用时需要注意一些事项，以确保安全操作。
本文将讨论一些常见的注意事项和安全操作建议。
一、电子电工设备的正确使用1. 遵循设备说明书：在使用任何电子电工设备之前，务必仔细阅读并遵循设备的说明书。
说明书中包含了设备的使用方法、安全操作指南以及维护保养要求等重要信息。
2. 了解电气原理：在使用电子电工设备之前，最好对电气原理有一定的了解。
这将有助于理解设备的工作原理和电路结构，从而更好地进行操作和维护。
3. 避免过载：在使用电子电工设备时，要确保不超过设备的额定负荷。
过载可能导致设备过热、损坏甚至发生火灾等危险情况。
二、电子电工设备的安全操作建议1. 使用绝缘工具：在进行电子电工操作时，务必使用绝缘工具。
绝缘工具可以有效地防止电流通过人体，减少触电的风险。
2. 穿戴个人防护装备：在操作电子电工设备时，应穿戴合适的个人防护装备，如绝缘手套、安全鞋等。
这些装备可以提供额外的保护，降低受伤的风险。
3. 避免潮湿环境：电子电工设备通常对潮湿环境非常敏感，因此在操作和存储设备时，要避免潮湿的环境。
潮湿可能导致电路短路、设备故障等问题。
4. 定期检查设备：定期检查电子电工设备的工作状态非常重要。
检查设备的电线、插头、开关等部件是否磨损或损坏。
如发现问题，应及时修复或更换。
5. 避免过度使用：电子电工设备在长时间连续使用后可能会过热，甚至引发火灾。
因此，在使用设备时，要注意适当的休息时间，避免过度使用。
6. 禁止私自改装设备：任何私自改装电子电工设备的行为都是非常危险的。
改装可能导致设备失效、电路短路等问题，增加使用者的安全风险。
7. 学习急救知识：在进行电子电工操作时，意外事故可能发生。
因此，学习基本的急救知识，如心肺复苏术、止血等，可以在紧急情况下挽救生命。
安全用电主要内容：触电的方式；保护接地和保护接零。
重点难点：接地和接零的保护作用。
1. 触电方式(1) 接触正常带电体(a) 电源中性点接地的单相触电通过人体电流:mA50mA 219P0Pb >>=+=R R U I 式中:U P : 电源相电压(220V)R o : 接地电阻≤4ΩR b : 人体电阻1000Ω这时人体处于相电压下，危险较大。
R 0安全用电(b) 电源中性点不接地系统的单相触电I bR'对地绝缘电阻与输电线对地绝缘人体接触某一相时，通过人体的电流取决于人体电阻Rb电阻R' 的大小。
若输电线绝缘良好，绝缘电阻R' 较大, 对人体的危害性就减小。
但导线与地面间的绝缘可能不良( R'较小), 甚至有一相接地，这时人体中就有电流通过。
(c) 双相触电双相触电触电后果更为严重通过人体的电流：A38.01000380b b ===R U I l mA50mA 380>>=(2) 接触正常不带电的金属体当电气设备内部绝缘损坏而与外壳接触，将使其外壳带电。
当人触及带电设备的外壳时，相当于单相触电。
大多数触电事故属于这一种。
这时人体处于线电压下I b(3) 跨步电压触电U电位分布接地点20m0.8m跨步电压在高压输电线断线落地时，有强大的电流流入大地，在接地点周围产生电压降。
如图所示。
当人体接近接地点时，两脚之间承受跨步电压而触电。
跨步电压的大小与人和接地点距离，两脚之间的跨距，接地电流大小等因素有关。
双脚跨步一般在20m之外，跨步电压就降为零。
如果误入接地点附近，应双脚并拢或单脚跳出危险区。
2. 接地和接零为了人身安全和电力系统工作的需要，要求电气设备采取接地措施。
按接地目的的不同，主要分为工作接地、保护接地和保护接零。
(1) 工作接地即将中性点接地。
目的：(a) 降低触电电压(b) 迅速切断故障在中性点接地的系统中，一相接地后的电流较大，保护装置迅速动作，断开故障点。
