防爆摄录取证仪PIS

防爆摄像机操作手册法律声明版权所有©杭州海康威视数字技术股份有限公司2021。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明●为海康威视的注册商标。

●本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

KBA127系列矿用隔爆型摄像仪（执行GB3836.1-2010、MT209-1990、Q/BFW043-2019）（使用前请详细阅读本使用说明书）使用说明书杭州海康威视电子有限公司KBA127系列矿用隔爆型摄像仪1．产品概述1.1 产品功能可以通过浏览器或客户端软件，实现远距离传输和实时视频浏览和配置等功能。

1.2 用途特点防爆网络摄像仪是集成了视音频采集、智能编码压缩及网络传输等多种功能的数字监控产品。

采用嵌入式操作系统和高性能硬件处理平台，具有较高稳定性和可靠性。

防爆网络摄像仪外壳采用不锈钢结构，可广泛应用于煤矿和非煤矿井下等场所。

1.3 防爆型式及名称型号1.3.1防爆型式：隔爆型防爆标记：Ex d I Mb1.3.2型号标记：无。

1.4 外形尺寸外形尺寸：352mm×214mm×200mm 重量：约12kg2．工作原理外界景物的光线通过钢化玻璃窗进入标准镜头，聚焦后在摄像头的图像传感器上成像。

输出的全电信号，经过射极跟随器输出，信号用于驱动光电发射管的调制驱动电路，使输出光信号。

该光信号可由光纤3．技术参数3.1 环境条件3.1.1 摄像仪在下列条件下能正常工作：a)环境温度：-H机型：-40℃～+60℃；非-H机型：-30℃～+60℃；b)平均相对湿度：不大于95％（+25℃）；c)大气压力： 86kPa～106 kPa；d) 煤矿和非煤矿井下环境,但无破坏绝缘的腐蚀性气体场合；f)无显著振动和冲击的场所。

3.1.2 摄像仪能承受的最恶劣的贮运条件为：a)高温： +60℃；b)低温： -40℃；c)平均相对湿度： 10%-90%；d)振动：加速度50m/s2；e)冲击：峰值加速度500m/s2。

3.2 电气性能3.2.1主要技术指标a）工作电压：AC 127Vb）工作电流：≤500mAc）水平清晰度：≥400线d）灰度等级：≥7级e）彩转黑时环境亮度：（1~15）l uxf）网口输出参数：1)接口数量：1个；2)传输速率：10/100Mbps自适应；3)通信协议：TCP/IP；4)最大传输距离：100m；5)信号工作电压峰峰值：1V～5V。

执法记录设备主要技术参数及要求一、投标人资质要求1、供应商为代理商的，在投标时需提供生产厂家针对本项目所投产品的授权书原件（同一品牌同一型号产品只能授权一家供应商。

如果有多家代理商参加同一品牌同一型号产品投标的，应当作为一个供应商计算），单警执法视音频记录仪和执法记录仪采集站必须为同一品牌；2、执法记录仪和采集站需提供原厂针对此项目质保两年的售后服务承诺函原件；3、执法记录仪和采集站需提供公安部单警执法视音频记录仪和执法记录仪采集站检测报告复印件盖原厂公章（签定合同时提供原件）；4、采集站需提供执法记录仪采集站MTBF测试值大于50000小时检测报告复印件盖原厂公章（签定合同时提供原件）；5、投标人在扬州市有服务机构，且具有履行合同所必需的设备和专业技术能力；6、与仪征市城管移动执法系统平台对接兼容原雄视天下执法系统；7、本次招标不接受联合体投标。

二、项目需求2、执法记录仪采集站必须满足技术要求5、所投产品必须符合以上技术参数、功能要求，请对上述配置及相关技术要求进行一对一的答复（满足、不满足请说明情况），不接受负偏离。

6、本技术参数、功能要求所使用的标准和规范如与国家标准发生矛盾时，按较高标准执行。

7、本项目费用包含所有辅材、安装人工、税费等所有费用。

三、项目要求1、实施组织方案及售后服务承诺：（1）、需提供的实施组织方案包括：1）、实施进度计划和各阶段进度的保证措施；2）、各分部分项完整实施方案及质量保证措施；3）、安全文明施工及环境保护措施。

（2）、供应商提供两年免费质保承诺，质保期不足两年的视为废标。

2、交付日期：合同签订之日起7天内交付使用。

（如遇特殊情况，以采购方通知为准）3、付款方式设备安装调试结束并通过验收后，支付合同总价的90%（履约保证金一并退还，不计利息）；质保期满后，无重大问题支付合同总价款的10%，不计利息。

4、投标供应商按采购要求逐一响应，将报价单及其它响应材料装订成册，标书一式三份，正本一份、副本二份。

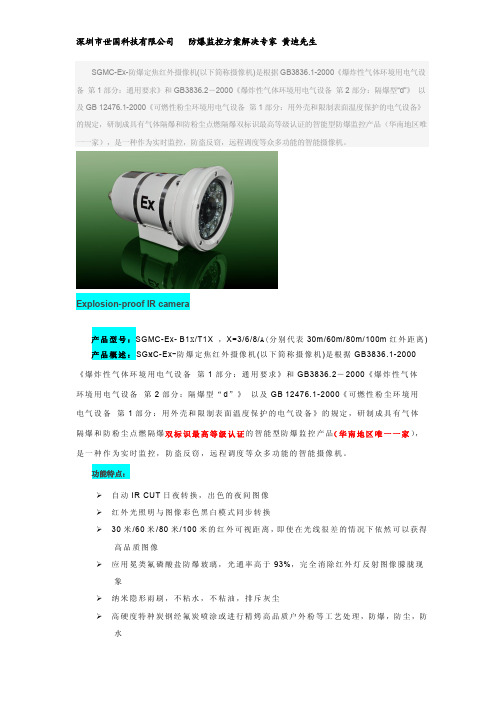

SGMC-Ex-防爆定焦红外摄像机(以下简称摄像机)是根据GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》以及GB 12476.1-2000《可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设备》的规定，研制成具有气体隔爆和防粉尘点燃隔爆双标识最高等级认证的智能型防爆监控产品（华南地区唯一一家），是一种作为实时监控，防盗反窃，远程调度等众多功能的智能摄像机。

Explosion-proof IR camera产品型号：SGMC-Ex- B1X/T1X ，X=3/6/8/A(分别代表30m/60m/80m/100m红外距离)产品概述：SG M C-Ex-防爆定焦红外摄像机(以下简称摄像机)是根据GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》 以及GB 12476.1-2000《可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设备》的规定，研制成具有气体隔爆和防粉尘点燃隔爆双标识最高等级认证的智能型防爆监控产品（华南地区唯一一家），是一种作为实时监控，防盗反窃，远程调度等众多功能的智能摄像机。

功能特点：自动IR CUT日夜转换，出色的夜间图像红外光照明与图像彩色黑白模式同步转换30米/60米/80米/100米的红外可视距离，即使在光线很差的情况下依然可以获得高品质图像应用冕类氟磷酸盐防爆玻璃，光通率高于93%，完全消除红外灯反射图像朦胧现象纳米隐形雨刷，不粘水，不粘油，排斥灰尘高硬度特种炭钢经氟炭喷涂或进行精烤高品质户外粉等工艺处理，防爆，防尘，防水可选不锈钢材质用于腐蚀性环境可选配半导体可控硅温控组件，实现自动加热或制冷功能Ex marking防爆标志ExdⅡCT6 / DIP A20 TA,T6 certificate No.证书编号CNEx11.0277Degree of protection防护等级IP68Electric connect电气连接可选复合电缆视频电缆Image sensor成像器件1/3 inch SONY Super HAD CCD Resolution解析度480TVL/540TVL/650TVLInfra-red visible distance红外距离30m/60m/80m/100mMin illumination最低照度0Lux(infra-red on)IR switch红外开关Auto(≤10Lux)Lens镜头选择 2.1/3.6/4/6/8/12/16/25mm可选Video out视频输出Composite 1.0vp-p at 75 ohm SNR信噪比＞52dBPower supply供电电压AC110V~220V / DC12 可选Ambient temperature工作电流≤1100mASheathing material材质Carbon Steel特种碳钢Stainless steel 304/316/316L不锈钢可选External dimensions外部尺寸Φ168mm(W)*310mm(L)Working temperature环境温度-25℃~ +60℃Atmosphere pressure大气压力86~106KPaRelative humidity相对湿度≤95%RH（+25℃）screw thread接口规格G-1/2''Weight重量≤8kg产品设计及相关参数如有变更，恕不另行通知适用环境：SGMC-Ex-型防爆定焦红外摄像机通过了气体隔爆和防粉尘点燃隔爆的双标识最高防爆等级认证，其防爆标志为ExdIICT6/DIP A20 TA,T6，适用于工厂具有ⅡA、ⅡB、ⅡC级T1～T6组可燃性气体、蒸气与空气形成的爆炸性混合物的1区、2区场所以及及可燃性粉尘与空气混合形成的20区、21区、22区爆炸危险场所。

Product OverviewThe EABF-102 uses stainless steel 304 or 316L material. It is durable with outstanding corrosion-proof performance and it is specially designed for explosion protection and harsh conditions. It is broadly applicable to onshore and offshore oil and natural gas, ocean-going vessels, wind power, chemical engineering and other fields with ultrahigh requirements for product reliability and prolonged use.EABF-102 is specially designed for Gas Group IIB Class hazardous locations, and the product’s high cost-performance ratio helps users effectively reduce equipment costs.Built-in zoom, two chambers of different lengths to choose from, equipped with multiple mounting brackets, EOC and fiber-optic transmission,making EAFB-102 suitable for the vast majority of harsh video surveillance applications.Product Features• CNEx certification • IP68• 1080p network with high definition • Working temperature of -40ºC – +60ºC • 304 or 316L stainless steel • Built-in automatic heating • Optionally equipped with EOC•Optionally equipped with fiber-optic transceiverEatonNo.189, Liuyanghe road Xinbei district Changzhou Jiangsu, China********************EABF-102A/B SeriesExplosion-Proof Bullet CameraDual certification for gasand dust explosionEaton is a registered trademark.All other trademarks are property of their respective owners.© 2022 EatonAll Rights Reserved Printed in UK PublicationNo.DSYH0020/A.EN September 2022Transmission speed10/100 Mbps IEEE 802.3, full-duplex or half-duplex electrical port/full-duplex optical portConnector SC/ST/FC (optional)Fiber-optic Single-mode/multi-modeLink value10 dBTransmission speed SYV75-5 cable; when at a distance of 2000 meters, TCP/IP throughput is maintained at no less than 30 Mbps RFC2544 TCP/IP data packet transmissionStandard Conforms to IEEE802.3/802.3u/802.3ab standards/supports half-duplex, full-duplex, auto-negotiation workingmodel/supports MDI/MDI-X adaptationMaximum transmission distance170 MbpsResolution2304x1296 30 fpsLens22x optical zoom 5.2–114.4 mm F1.5–F3.8Minimum illumination0.002 lux(F1.5, AGC ON, color) 0.001 lux(F1.5, AGC ON, black and white)Video streams H.265, H.264, MJPEGFeatures BLC, AGS, AWB, WDR, DNR, OSD, automatic day/night/color/black and white (IR-Cut filter removable) Protocol standards TCP/IP, HTTP, DHCP, DNS, DDNS, RTP, RTSP, PPPoE, SMTP, NTP, UPnP, SNMP, FTP, 802.1x, QoS, HTTPS, IPv6 Smart functions Motion detection, trespass detection, intrusion detection, leaving area detectionCamera Option V33x 3 megapixelsImage sensor Progressive scanning CMOS 1/2.8"Resolution2304x1296 30 fpsLens33x optical zoom 4.5–148 mm F1.5–F4.0Minimum illumination0.002 lux(F1.5, AGC ON, color) 0.001 lux(F1.5, AGC ON, black and white)Video streams H.265, H.264, MJPEGFeatures BLC, AGS, AWB, WDR, DNR, OSD, automatic day/night/color/black and white (IR-Cut filter removable) Protocol standards TCP/IP, HTTP, DHCP, DNS, DDNS, RTP, RTSP, PPPoE, SMTP, NTP, UPnP, SNMP, FTP, 802.1x, QoS, HTTPS, IPv6 Smart functions Motion detection, trespass detection, intrusion detection, leaving area detectionResolution2880x1620 30 fpsLens22x optical zoom 5.2–114.4 mm F1.5–F3.8Minimum illumination0.002lux(F1.5, AGC ON, color) 0.001lux(F1.5, AGC ON, black and white)Video streams H.265, H.264, MJPEGFeatures BLC, AGS, AWB, WDR, DNR, OSD, automatic day/night/color/black and white (IR-Cut filter removable) Protocol standards TCP/IP, HTTP, DHCP, DNS, DDNS, RTP, RTSP, PPPoE, SMTP, NTP, UPnP, SNMP, FTP, 802.1x, QoS, HTTPS, IPv6 Smart functions Motion detection, trespass detection, intrusion detection, leaving area detectionEABF-102AEABF-102BCameraHigh-definition networkCode IThermal imaging camera core N/ACodeNHousing type Optical camera housingCode VThermal imaging lens N/ACodeNWiper No wiperCode NCamera systemNetwork with high definitionCode ICertifications CNExNot explosion-proof Code X NT emperature -40˚C–+60˚CCode 2EABF-102 A C V N I U N N I 2 N D X 2 0 0Type of Material Stainless steel 304Stainless steel 316L Code A BLead-out cable length N/A3 meters, non-sheathed 7 meters, non-sheathed 10 meters, non-sheathed 3 meters, sheathed 7 meters, sheathed 10 meters, sheathed SpecialCode 01231A 2A 3A SInput Voltage110–240 VAC ±10%Code 2Model480 mm length 370 mm lengthCode A BTransmission mode StandardSimplex single-mode 9/125 μm Ethernet Simplex multi-mode 50/125 μm Ethernet Coaxial EthernetDual fiber single-mode fiber-optic 9/125 μm Dual fiber multi-mode fiber-optic 50/125 μm Type3 network power supply lightning protectionCode 0345678Ordering RequirementsThe following codes can help you find a suitable model. The product model is a combination of the codes corresponding to each configu-ration option. If you have special requirements, please seek assistance from the Eaton Technology Sales Department.FinishPrecision lathed Powder-coated RAL9016PolishedCode A B CInternal control protocol Pelco D/P protocol Code DOptical camera 22x 3 megapixels 33x 3 megapixels 22x 5 megapixelsOther (requires confirmation byengineer)Code U V W CNon-standard Ethernet transmission is only applicable to the EABF -102A modelCamera rotation Not applicable Code N。

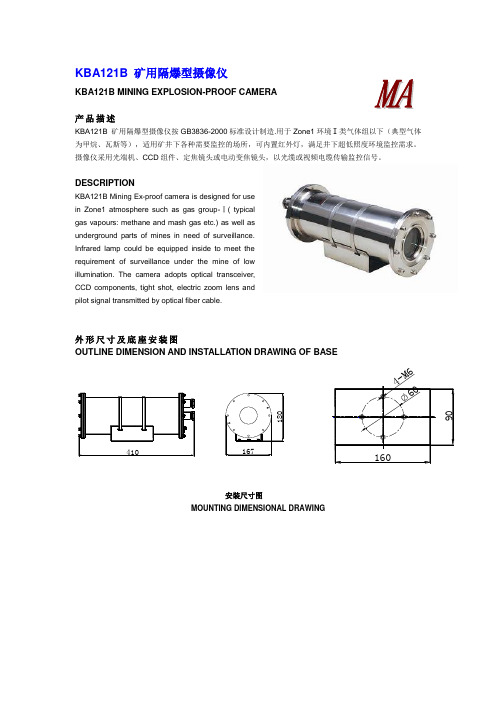

KBA121B 矿用隔爆型摄像仪KBA121B MINING EXPLOSION-PROOF CAMERA产品描述KBA121B 矿用隔爆型摄像仪按GB3836-2000标准设计制造.用于Zone1环境Ⅰ类气体组以下（典型气体为甲烷、瓦斯等），适用矿井下各种需要监控的场所，可内置红外灯，满足井下超低照度环境监控需求。

摄像仪采用光端机、CCD 组件、定焦镜头或电动变焦镜头，以光缆或视频电缆传输监控信号。

DESCRIPTIONKBA121B Mining Ex-proof camera is designed for use in Zone1 atmosphere such as gas group-Ⅰ( typical gas vapours: methane and mash gas etc.) as well as underground parts of mines in need of surveillance. Infrared lamp could be equipped inside to meet the requirement of surveillance under the mine of low illumination. The camera adopts optical transceiver, CCD components, tight shot, electric zoom lens and pilot signal transmitted by optical fiber cable.外形尺寸及底座安装图OUTLINE DIMENSION AND INSTALLATION DRAWING OF BASE安装尺寸图MOUNTING DIMENSIONAL DRAWING技术参数TECHNICAL DATA实际指标以产品说明书为准，产品设计与规格如有更改，恕不另行通知Actual index is in accordance with instruction book. Products design and specifications subject to change without notice.。

PIS防暴摄录取证系统由防爆摄像机、本安电源、图像卡、取证分析处量软件、光刻录机等组成。

选配件：录放机、电视机、防爆照明灯、防爆闪光灯。

适用于发生灾害时，事故勘查取证；井下的生产状况、安全情况、机电设备运行状态、顶底板支护、地质素描等进行井下摄录。

具有红外、普通光摄录、数码照相、图像输入、图像查询、图像处理、数码录像光盘制作、编辑分析等功能。

主要技术参数：① DV格式的高清晰度数码摄像机，3300000像素；②摄录机具有红外功能，在黑暗中不可见的景物可用红外光拍摄，最小照明度0LUX；③摄像和录音系统为旋转磁头，PCM系统；④视频信号为PAL彩色，CCIR标准；⑤彩色电子取景器，组合电动变镜头；⑤视频和音频输入和输出自动切换，S视频采用4芯DIN头，亮度信号IV，750hm, 非平衡，色度信号0.3V，75ohm非平衡，音频AVMINI JACK，IV，750hm，非平衡，同步负。

DV输入输出，四芯连接。

PIS防暴摄录取证系统技术说明书1、产品介绍PIS防暴摄录取证系统由井下防暴摄录取证和地面取证图像处理两部组成，属DV格式高清晰度数码摄录机PCM系统。

该系统适用于发生事故后，事故勘查取证，记录事故地点的机电破坏、支柱倒向、爆炸特征等要素，通过全过程摄录录像、照片等分析事故的原因。

同时还应用于井下的生产状态、安全情况、机电设备运行状态、顶底板支护、地质素描图像摄录，担供了一套防爆、便携式、数码摄录一体化，具有图像处理的防爆摄录取证系统、系统功能齐全、操作简单、运行可靠、处理快、回放的图像清晰，已推广应用。

特别是在2000年在水城矿务局木冲沟煤矿“9.27瓦斯煤尘爆炸事故”调查表明：为事故调查取证提供了第一手素材，部分资料被收入技术报告中，效果良好。

目前参加内蒙古瓦斯爆炸事故。

防暴摄录取证系统的摄录机具有高分辨（像数达330万），超微型（550g）、红外夜视功能、数码摄录、数码照相、适应井下环境、本质安全防爆（防爆型式ibI(+150℃)）、工作时间长（>3小时）的特点研究的系统软件能完成数码、模拟、数参照相三种输入方式，能对摄录动态图像和静态图像照片进行数码库的封闭管理，图像能送到WORD、PHOTOSHOP等软件，以便输出报告；同时软件系统能完成图像查询、图像处理、数码录像、光盘刻制、编辑分析等功能。

ZHS矿用防爆数码相机产品介绍
ZHS矿用防爆数码相机可用于煤矿或其它具有煤尘、瓦斯危险性的环境中进行影像拍摄，具有清晰度高、图片存储容量大、使用时间长、携带方便等特点。

可为煤矿灾害事故勘查取证，井下摄录生产安全情况、机电设备运行状态、顶底板支护情况和地质特征等，提供高分辨率的数码摄像或图片。

ZHS矿用防爆数码相机工作原理
ZHS矿用防爆数码相机井下拍摄是利用电子传感器把光学影像转换成电子数据存放在数码存储卡中。

防爆数码照相机的传感器是一种光感应式的电荷耦合器件（CCD）。

为了更好的适应井下环境，防爆数码照相机电源两级过流过压保护电路组成，其最高输出电压：4.2V；最大输出电流：I.3A。

ZHS矿用防爆数码相机产品特点
高性能数码照相机，操作方便、图像清晰。

可以将图形数据传输到计算机中媒以进行存储和编辑。

单镜头反光相机，方便扩展各种拍摄情景。

ZHS矿用防爆数码相机主要技术指标
安全标志：MA,防爆标志：ExmbibI
工作电压：7.8V~8.4shO8V,工作电流：≤1.5A;
自动对焦/自动曝光单镜头反光式数码相机；
记录介质：SD存储卡、SDHC存储卡；
图像感应器：高灵敏度、高分辨率、大型单片式CMOS；
有效像素：约1220万像素；
液晶监视器：3.0英寸TFT彩色液晶；
USB接口用于计算机通讯和直接打印（高速USB）；
外形尺寸：128.8mmx97.5mmx61.9mm
重量：约500克。

防爆相机摄录仪安全操作及保养规程前言随着工业生产环境的不断发展和进步，工人们的工作作业环境已从传统的半封闭环境逐渐向现代、高科技化、高端化、复杂化的工业制造环境转型。

这使得安全生产的重要性被进一步提高。

其中，在生产过程中，为了保障生产和人员安全，在许多危险的作业现场，通常会使用防爆相机摄录仪来监视安全生产环境，各项设备设施以及工人的安全。

防爆相机摄录仪在工业生产和其他行业已经广泛应用，需要进行正确的安全操作和维护保养。

本文将介绍防爆相机摄录仪的基本知识、安全操作和保养规程，以帮助工人正确使用该设备，确保安全和生产的顺利进行。

防爆相机摄录仪基础知识防爆相机摄录仪是一种防爆手持式录像设备，能够在危险环境中采集高清晰度的图像和视频，并记录和存储到设备中。

防爆相机摄录仪的特点包括防爆、防水、抗震、抗压和耐用性强等特点。

•防爆等级：Ex ib IIC T4 Gb•防护等级：IP68•操作温度：-20℃至60℃以下是防爆相机摄录仪的操作及保养规程。

防爆相机摄录仪使用规范1. 操作前准备在使用前，要进行充电，并检查相关电池是否有充足的电量，检查设备的电源和开关是否正常。

检查存储卡是否插好，容量是否足够。

这些都是非常重要的操作步骤，因为只有在设备能够保持正确运行状态时，才能够准确记录和存储数据。

2. 使用过程中在使用过程中，要遵循如下基本规范：1.设备在使用前应检查2.设备应使用正确的工具维护3.设备应在安全的位置存放4.避免将防爆相机摄录仪放置在易受损害的区域3. 操作后处理使用完毕后拔出存储卡，把档案备份到其他存储媒介，将防爆摄像自拍枪恢复到初始状态，接上充电器，并将其放在安全位置上。

及时清理和维护设备，以确保防爆相机摄录仪能够准确和稳定地运行。

4. 安全操作提示•防止严重磨损到设备，避免错用和掉落•避免将设备放置在不稳定的位置•避免拆解和修改设备•避免将设备放在有火源的地方使用防爆相机摄录仪保养规程1. 每日检查在每次使用前或每日工作前，都应对设备进行外部检查和清洗。
