2011年第2期摘要：文中分析了大庆石化公司炼油厂1.4Mt/a 催化裂化装置CO 焚烧式余热锅炉改造前存在的受热面管子容易出现的胀口泄漏、排烟温度高、过热能力低等问题。
通过技术改造，重新设计了锅炉的汽包、水保护段、高低温过热器、减温器、蒸发段，同时增设激波式吹灰器。
提高了蒸汽过热能力，降低了排烟温度，高温烟气回收能力增强，节能效果和经济效益显著。
关键词：重油催化；余热锅炉；改造；能耗中图分类号：TQ052.6文献标识码：B文章编号：1671-4962（2011）02-0027-03重油催化装置余热锅炉的技术改造王仁南，张国静，岳东利，陈志勇，单宝虎，周清华，隋建国，于洪（大庆石化公司炼油厂，黑龙江大庆163711）大庆石化公司炼油厂1.4Mt/a 催化裂化装置配有2台焚烧式CO 余热锅炉，主要利用再生烟气的余热和部分助燃瓦斯，回收高温催化再生烟气的热能和化学能，产生中压蒸汽，提供催化裂化装置汽轮机及生产工艺所需蒸汽。
1改造前存在的问题该余热锅炉在实际运行中，曾存在过热能力不足、再生烟气处理能力不足、积灰严重、排烟温度偏高、余热锅炉效率偏低等问题。
锅炉为上下汽包结构，蒸发段受热面由炉膛上部布置的膜式水冷壁和上下汽包之间的对流管束组成，受热面管子与汽包采用胀接连接。
在运行过程中，锅炉上下汽包胀接的对流管束胀口、顶棚水冷壁与上汽包的胀接口由于存在固有的热应力偏差问题，极易出现胀口拉裂泄漏（改造前，每年会发生几次，多根对流管束已堵死），不得不停炉检修，严重影响了装置长周期稳定运行，并导致大量热量浪费。
为了彻底消除安全隐患，确保余热锅炉长周期安全稳定运行，并满足装置节能高效运行的要求，结合该装置MIP 技术改造的要求，需要对该余热锅炉进行综合技术改造。
2改造的目标彻底消除汽包胀接口的拉裂泄漏问题，重新布置锅炉结构，在尽量利用原有锅炉框架结构的基础上，充分利用空间，新设计布置运行可靠、技术先进的汽包和蒸发段受热面、过热器受热面，同时完善余热锅炉的辅助系统的改造设计，确保余热锅炉安全、高效运行，同时节约投资成本、降低运行成本。

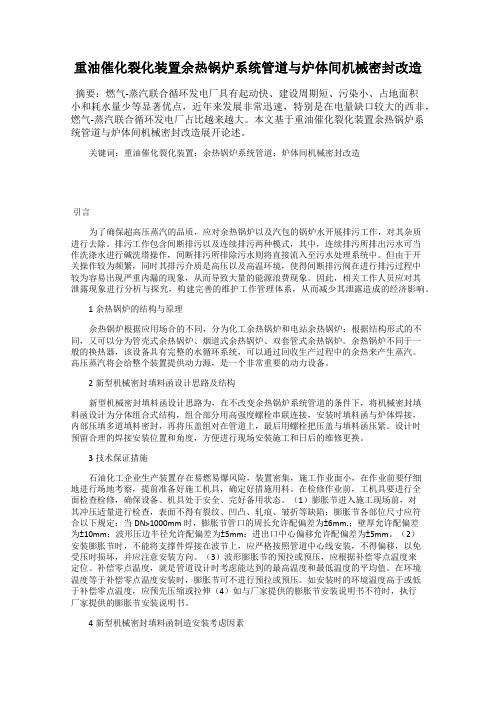

重油催化裂化装置余热锅炉系统管道与炉体间机械密封改造摘要：燃气-蒸汽联合循环发电厂具有起动快、建设周期短、污染小、占地面积小和耗水量少等显著优点，近年来发展非常迅速，特别是在电量缺口较大的西非，燃气-蒸汽联合循环发电厂占比越来越大。
本文基于重油催化裂化装置余热锅炉系统管道与炉体间机械密封改造展开论述。
关键词：重油催化裂化装置；余热锅炉系统管道；炉体间机械密封改造引言为了确保超高压蒸汽的品质，应对余热锅炉以及汽包的锅炉水开展排污工作，对其杂质进行去除。
排污工作包含间断排污以及连续排污两种模式，其中，连续排污所排出污水可当作洗涤水进行碱洗塔操作，间断排污所排除污水则将直接流入至污水处理系统中。
但由于开关操作较为频繁，同时其排污介质是高压以及高温环境，使得间断排污阀在进行排污过程中较为容易出现严重内漏的现象，从而导致大量的能源浪费现象。
因此，相关工作人员应对其泄露现象进行分析与探究，构建完善的维护工作管理体系，从而减少其泄露造成的经济影响。
1余热锅炉的结构与原理余热锅炉根据应用场合的不同，分为化工余热锅炉和电站余热锅炉；根据结构形式的不同，又可以分为管壳式余热锅炉、烟道式余热锅炉、双套管式余热锅炉。
余热锅炉不同于一般的换热器，该设备具有完整的水循环系统，可以通过回收生产过程中的余热来产生蒸汽。
高压蒸汽将会给整个装置提供动力源，是一个非常重要的动力设备。
2新型机械密封填料函设计思路及结构新型机械密封填料函设计思路为，在不改变余热锅炉系统管道的条件下，将机械密封填料函设计为分体组合式结构，组合部分用高强度螺栓串联连接，安装时填料函与炉体焊接，内部压填多道填料密封，再将压盖组对在管道上，最后用螺栓把压盖与填料函压紧。
设计时预留合理的焊接安装位置和角度，方便进行现场安装施工和日后的维修更换。
3技术保证措施石油化工企业生产装置存在易燃易爆风险，装置密集，施工作业面小，在作业前要仔细地进行场地考察，提前准备好施工机具，确定好措施用料。
文章编号:1671-4067(2009)03-0016-04300万吨/年重油催化装置余热锅炉新技术应用张 晖,刘辉章,韩 勇(兰州石化分公司炼油厂,甘肃兰州730060)摘 要:针对兰州石化公司3.0M t/a 重油催化装置锅炉系统自2003年开工以来运行期间存在的排烟温度高、锅炉振动大和效率低、低温露点腐蚀、高温烟气余热浪费大等影响装置安全平稳运行的问题,通过使用中船重工集团上海七一一所的新技术对锅炉系统进行改造,经过半年多的优化运行及标定结果表明,锅炉系统运行良好,排烟温度由改造前的380 下降至190 ,过热蒸汽温度由改造前的355 提高至设计指标(400~430 ),保证了装置的长周期安全运行,并通过回收全部高温烟气余热,可有效地降低装置能耗9.1kgEo /t 。
关键词:重油催化;余热锅炉;新技术;应用中图分类号:TE624 4 文献标识码:A兰州石化公司300万吨/年重油催化裂化联合装置是兰州石化公司建设千万吨级炼油基地的标志性工程,也是国内重油掺炼比最高和处理能力最大的重油催化裂化装置之一。
联合装置由中国北京石化工程公司设计,2003年7月1日实现投料生产。
装置采用了重叠式两段再生、提升管出口VQS 旋流快分,变频启动的备用主风机组和亚洲最大的主风四机组、6.4MPa 次高压CO 余热锅炉系统等大量目前国内乃至世界的先进工艺技术[1]。
联合装置经过几年来的优化运行,处理量、掺炼比、总液收、能耗物耗等技术指标稳步提高,取得了良好的经济效益。
联合装置主要以新疆减压蜡油、减压渣油为原料,主要产品有催化汽油、催化柴油、燃料气、丙烯、丙烷、异丁烯、异丁烷等。
1 锅炉系统简介催化装置C O 余热锅炉系统B901、902为四川锅炉厂制造的150吨/时/台次高压余热锅炉,主要利用催化装置生产过程中产生的高温再生烟气(烟气温度为490 ,流量为400000Nm 3/h ,C O 含量为4.9%),再补燃一部分瓦斯,产出6.4M Pa ,420 左收稿日期:2009-06-24作者简介:张 晖(1975-),男,河南南阳人,工程师右的次高压蒸汽(此技术在国内催化装置为首次使用),蒸汽除用于驱动主风四机组汽轮机、富气汽轮机外,还部分外送中压蒸汽、低压蒸汽至系统蒸汽管网。
一台重油催化装置余热锅炉扩容改造随着工业化进程的不断推进，各种工业生产过程中产生的废热、余热也在逐渐增多。
为了更好地利用这些资源，提高能源利用效率，降低排放，余热回收与利用越来越受到人们关注。
本文针对一台重油催化装置余热锅炉扩容改造进行探讨与分析。
首先介绍了余热锅炉的工作原理及优势，之后探讨重油催化装置的特点、余热回收的难点和存在的问题。
最后针对具体的扩容改造进行方案设计，并对方案的可行性、经济性及环保性进行评估和总结。
一、余热锅炉的工作原理与优势余热锅炉是一种将工业废气、余热回收及利用的设备，其基本原理是将废气或余热源的热量传导到水中，将水变为蒸汽，再经过一系列的处理，将蒸汽供给给生产过程或发电设备。
余热锅炉的优势主要体现在三方面。
一是节能降耗，可以利用废热、余热进行热能的再利用，提高了能源的利用效率；二是环保减排，通过回收废气、废水热量，降低了生产过程中的排放量，达到了清洁化生产的目的；三是经济效益，利用废气、废水热量可以减少燃料消耗和购买电力的支出，有效控制生产成本。
二、重油催化装置的特点及余热回收的难点重油催化装置是危险物品的生产装置，硫化氢等有害气体常在工艺过程中产生。
所以在回收重油催化装置的余热过程中，有一些难点：1.烟气腐蚀问题催化裂解工艺使用的催化剂会形成一些酸性物质，烟气中含有大量的水分和SOx，这些废气大多具有强腐蚀性，对锅炉及烟道结构造成破坏，影响设备寿命。
2.水质问题回收的余热需要经过清洗、除油、除盐等工艺处理后才能供给生产或发电设备。
太高的水垢会对设备造成损害，同时水垢还会导致传热不良，影响锅炉热效率。
3.处理尾气在回收重油催化装置的余热过程中，烟气中SO2 等有害气体仍有一部分不能够被排放，需要进行循环处理或其他手段进行处理，否则会对环境产生影响。
三、扩容改造方案设计针对以上问题，需要针对重油催化装置的特点进行余热回收的方案设计，具体如下：1.烟气腐蚀问题的解决采用耐腐蚀钢作为设备的材料，对烟气进行干法脱硫净化，减轻对设备的腐蚀程度。
文章编号：１０００ ７４６６（２０２０）０４ ００７６ ０４ 重油催化裂化装置余热锅炉系统管道与炉体间机械密封改造吴乙博（中国石油天然气股份有限公司广西石化分公司生产一部，广西钦州 ５３５００８）摘要：中国石油广西石化分公司重油催化裂化装置余热锅炉系统管道与炉体间原设计密封形式为贯穿式焊接的波纹管膨胀节密封，余热锅炉运行５ａ后先后出现波纹管膨胀节腐蚀开裂、穿孔等密封失效现象。
分析了波纹管膨胀节密封失效机理，装置大检修期间更换了不同规格的８０处波纹管膨胀节，并新增了３５套新型机械密封填料函。
新型机械密封填料函采用分体组合结构，具有良好的密封和补偿效果，便于制造、安装，维护成本低，操作难度小，投用后再未发生膨胀节失效泄漏现象，在同类装置中具有较高的实用和推广价值。
