混凝土管道内穿玻璃钢夹砂管施工工法混凝土管道内穿玻璃钢夹砂管施工工法一、前言混凝土管道内穿玻璃钢夹砂管是一种常见的施工工法，适用于城市排水系统、污水处理厂等工程中的管道布置。
该工法具有施工简单、工期短、成本低、使用寿命长等特点，因此在实际工程中得到了广泛应用。
本文将对混凝土管道内穿玻璃钢夹砂管施工工法进行详细介绍。
二、工法特点1. 施工简单：混凝土管道内穿玻璃钢夹砂管施工工法相对简单，不需要大型设备和复杂的施工工艺，只需少量的人力和简单的机具设备即可完成。
2. 工期短：对比传统的管道敷设工法，混凝土管道内穿玻璃钢夹砂管施工工法可以将施工周期缩短50%以上，大大提高了施工效率。
3. 成本低：由于施工工艺简单，混凝土管道内穿玻璃钢夹砂管施工工法在材料和人力成本方面相对较低，适用于经济条件有限的工程项目。
4. 使用寿命长：采用玻璃钢夹砂管作为管道材料，具有耐腐蚀、耐磨损等特点，使用寿命较长，能够满足工程项目的持久使用需求。
三、适应范围混凝土管道内穿玻璃钢夹砂管施工工法适用于排水、给水、污水处理等城市基础设施工程中的管道布置。
无论是新建还是改建、扩建工程，都可以采用该工法。
同时，该工法对地形要求相对较低，适应范围广泛。
四、工艺原理混凝土管道内穿玻璃钢夹砂管施工工法的基本原理是通过在混凝土管道内预留孔洞，然后将玻璃钢夹砂管穿过孔洞并与管道壁面形成紧密的贴合，最后在夹砂管内充填砂粒。
这种工法实现了管道的补强和防腐蚀，有效提高了管道的使用寿命。
五、施工工艺1. 施工准备：测量管道的管径和长度，预留适当数量的孔洞，并清理管道内部。
2. 制作玻璃钢夹砂管：根据管道的尺寸制作相应的玻璃钢夹砂管，要求夹砂管与管道壁面有一定的间隙。
3. 穿越管道：将制作好的玻璃钢夹砂管穿过孔洞，保证夹砂管与管道壁面紧密贴合。
4. 夹砂充填：在夹砂管内充填砂粒，确保夹砂管与管道壁面之间充满砂粒。
5. 夹砂管固定：通过固定夹砂管两端的密封件，使夹砂管与管道壁面固定，防止移位和松动。
北京分企业吸取塔内部及烟道管道防腐工程所列黄岛项目第一章、概述一、玻璃钢夹沙管道简述玻璃钢夹沙管道是以粘合剂加入一定量旳辅助原料，然后浸渍无碱玻璃布，以其在成形芯轴上绕制成管子，通过固化脱膜热处理而制成。
二、玻璃钢夹砂管道旳构造在玻璃钢中，拉伸强度很高旳玻璃纤维起着增强作用，而耐压耐磨性较强旳合成树脂则作为基体材料粘结纤维，使其起共同旳成型和承载作用。
玻璃钢管道旳管壁构造，一般由两部分构成：构造层――由按设计缠绕角交叉缠绕旳持续玻璃纤维粗纱作为增强骨架，以邻苯型或间苯型不饱和聚酯树脂作为粘结基体。
其中，玻璃纤维旳重量约占65-70％，树脂旳重量约占30-35％。
为加强构造刚度，在玻璃纤维缠绕层中间，可以增长树脂砂浆层。
内衬层――为防腐防渗层，由两部分构成1）内表面层――是跟介质接触旳最内层，为耐蚀和第一道防渗层，树脂含量在90％左右。
2）次内层――由短切纤维织物增强，耐蚀树脂构成，含胶量可达70%以上，约２mm左右，是防止介质渗透旳第二道屏障。
玻璃钢管旳连接，一般采用承插式或法兰对接，以优质橡胶密封圈作止水防漏。
三、玻璃钢夹砂管道旳长处与其他材质旳管道比较，玻璃钢管道具有如下某些明显旳长处：1、耐腐蚀性好，对水质无影响玻璃钢管道能抵御酸、碱、盐、海水、未经处理旳污水、腐蚀性土壤或地下水及众多化学流体旳侵蚀。
比老式管材旳使用寿命长，其设计使用寿命一般为50年以上。
2、防污抗蛀不饱和聚酯树脂旳表面洁净光滑，不会被海洋或污水中旳甲贝、菌类等微生物玷污蛀附，以致增大糙率，减少过水断面，增长维护费用。
玻璃钢管道无这些污染，长期使用洁净如初。
3、耐热性、抗冻性好在-30℃状态下，仍具有良好旳韧性和极高旳强度，可在-50℃－８０℃旳范围内长期使用，采用特殊配方旳树脂还可在１１０℃以上旳温度工作。
4、自重轻、强度高，运送安装以便采用纤维缠绕生产旳夹砂玻璃钢管道，其比重在1．65－2．0，只有钢旳１／４，但玻璃钢管旳环向拉伸强度为180－300ＭＰa，轴向拉伸强度为６０－１５０ＭＰa，近似合金钢。

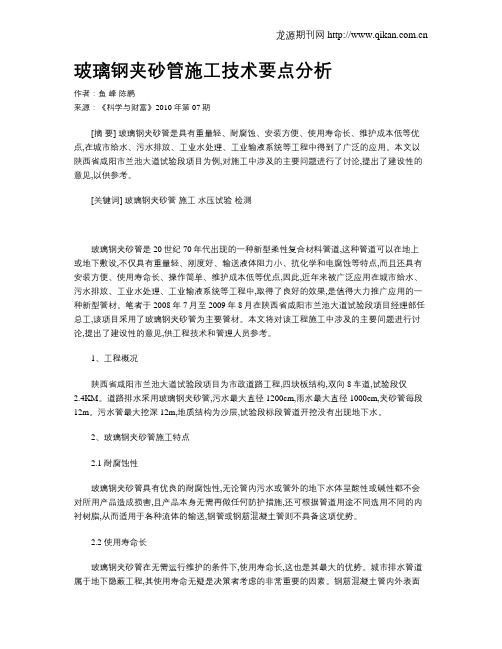

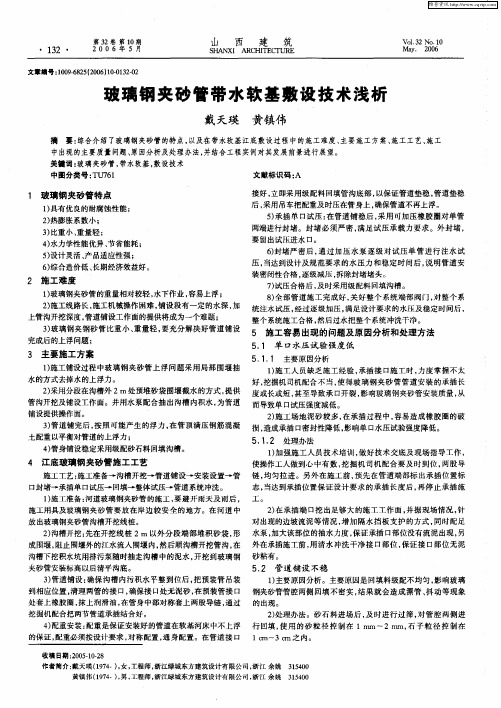

玻璃钢夹砂管施工技术要点分析作者：鱼峰陈鹏来源：《科学与财富》2010年第07期[摘要] 玻璃钢夹砂管是具有重量轻、耐腐蚀、安装方便、使用寿命长、维护成本低等优点,在城市给水、污水排放、工业水处理、工业输液系统等工程中得到了广泛的应用。
本文以陕西省咸阳市兰池大道试验段项目为例,对施工中涉及的主要问题进行了讨论,提出了建设性的意见,以供参考。
[关键词] 玻璃钢夹砂管施工水压试验检测玻璃钢夹砂管是20世纪70年代出现的一种新型柔性复合材料管道,这种管道可以在地上或地下敷设,不仅具有重量轻、刚度好、输送液体阻力小、抗化学和电腐蚀等特点,而且还具有安装方便、使用寿命长、操作简单、维护成本低等优点,因此,近年来被广泛应用在城市给水、污水排放、工业水处理、工业输液系统等工程中,取得了良好的效果,是值得大力推广应用的一种新型管材。
笔者于2008年7月至2009年8月在陕西省咸阳市兰池大道试验段项目经理部任总工,该项目采用了玻璃钢夹砂管为主要管材。
本文将对该工程施工中涉及的主要问题进行讨论,提出了建设性的意见,供工程技术和管理人员参考。
1、工程概况陕西省咸阳市兰池大道试验段项目为市政道路工程,四块板结构,双向8车道,试验段仅2.4KM。
道路排水采用玻璃钢夹砂管,污水最大直径1200cm,雨水最大直径1000cm,夹砂管每段12m。
污水管最大挖深12m,地质结构为沙层,试验段标段管道开挖没有出现地下水。
2、玻璃钢夹砂管施工特点2.1 耐腐蚀性玻璃钢夹砂管具有优良的耐腐蚀性,无论管内污水或管外的地下水体呈酸性或碱性都不会对所用产品造成损害,且产品本身无需再做任何防护措施,还可根据管道用途不同选用不同的内衬树脂,从而适用于各种流体的输送,钢管或钢筋混凝土管则不具备这项优势。
2.2 使用寿命长玻璃钢夹砂管在无需运行维护的条件下,使用寿命长,这也是其最大的优势。
城市排水管道属于地下隐蔽工程,其使用寿命无疑是决策者考虑的非常重要的因素。
玻璃钢夹砂管的用途
1.建筑领域：玻璃钢夹砂管在建筑领域中广泛应用于通风管道、排水
管道、给水管道等。
由于其良好的耐腐蚀性和抗老化性，玻璃钢夹砂管能
够耐受不同环境的侵蚀，长期使用寿命长，并且能够保持较高的水质和空
气质量。
2.化工领域：玻璃钢夹砂管在化工领域用途广泛，可用于输送各种化
工介质，如酸、碱、盐和有机溶剂等。
该管材具有优良的耐腐蚀性和高强度，能够保证化工介质的安全输送，并且能够有效减少管道氧化的问题，
提高工作效率。
3.污水处理领域：玻璃钢夹砂管在污水处理领域中被广泛应用于下水道、污水处理厂、雨水排放系统等。
由于其抗腐蚀性强、耐高温、耐低温
以及良好的密封性能，玻璃钢夹砂管可以有效地防止污水泄漏、维护水质
和环境的安全。
4.电力行业：玻璃钢夹砂管在电力行业中主要应用于输电线路和电缆
敷设。
该管材具有良好的电绝缘性能和耐高温性能，能够有效地保护电线
和电缆，减少电力损耗和故障，并且具有较高的耐候性，能够适应各种恶
劣气候条件。
5.石油和天然气工业：玻璃钢夹砂管在石油和天然气工业中用途广泛，主要用于输送油气、浆液和化学药剂。
该管材具有优良的耐腐蚀性和高温
性能，能够在高压高温的环境下长期运行，并且能够有效减少管道阻力，
提高输送效率。
总而言之，玻璃钢夹砂管作为一种新型的管材，具有优良的性能和广
泛的用途，在建筑、化工、污水处理、电力、石油和天然气等行业中发挥
着重要的作用。
随着科技的发展，玻璃钢夹砂管的应用前景将会更广阔，为各个行业的发展提供更好的保障。
玻璃钢排水管施工总说明一、本工程d600、d800的排水管道采用玻璃夹砂管（0.4MPa）,管材、管件、接口的技术性能需满足GB/T21238-2007中相关要求。
二、材料1、本工程d600、d800的排水管道采用玻璃夹砂管（0.4MPa）,管材的环向弯曲刚度不小于10KN/m2。
2、管道接口用的弹性密封橡胶圈，应由管材生产厂家配套提供，并应在管材供应商技术指导下安装。
3、管道接口用的弹性密封橡胶圈应采用具有耐酸、碱、污水腐蚀的合成橡胶。
4、弹性密封橡胶圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷。
三、管道敷设1、地下水位高于开挖沟槽槽底高程的地区，地下水位应降至槽底最低点以下0.3～0.5m。
管道在安装、回填的全部过程中槽底不得积水或泡槽受冻，必须在回填土回填到管道的抗浮稳定的高度后才可停止降低地下水。
2、管道施工的测量、降水、开槽、沟槽支撑和管道交叉处理等技术要求，应按现行国家标准《给水排水管道工程施工及验收规范》（GB50268-2008）有关规定执行。
3、沟槽（1）沟槽槽底净宽度，宜按管外径加0.6m采用。
（2）管道铺设采用开槽施工，应严格控制基底标高，不得扰动基底原状土层。
基底设计标高以上0.2～0.3m的原状土，应在铺管前人工清理至设计标高。
如遇局部扰动，不得回填泥土，可换填最大粒径40mm的碎石，并平整夯实。
槽底如有尖硬物体必须清除，用砂石回填处理。
（3）人工开槽时，宜将槽上部的混杂土与槽下部可用于沟槽回填的良质土分开堆放，且堆土不得影响沟槽的稳定性。
（4）沟槽开挖：沟槽开挖断面详见下图，地下水位以下开挖时应妥善排水，不得造成泡槽、冻槽。
管沟最大边坡管沟最大边坡管沟底宽4、基础（1）排水管道基础采用砂垫层基础，对于一般的土质地基，基底可铺一层厚度H为0.10m的粗砂基础；对于软土地基，且槽底处在地下水位以下时，宜铺垫厚度不小于0.20m的砂砾基础，亦可分为两层铺设，下层用粒径为0.01m～0.04m的碎石，上层铺设粗砂，厚度不得小于0.05m。
古镇口区域配套能源站配套取、排水施工方案第一章编制依据和编制范围1.1 编制依据1.本工程排水工程施工图纸;2.业主提供的1:500地形图;3.《给水排水管道工程施工及验收规范》GB50268-2008,4.《玻璃纤维增强塑料夹砂排水管道施工及验收规程》DGJ08-234-2001;5.《玻璃纤维增强塑料夹砂管》GB/T21238-2007,6.《给水排水工程构筑物结构设计规范》GB50069-2002,7.《城市工程管线综合规划规范》GB50289-2016,8.《给水排水工程构筑物工程施工及验收规范》GB50141-2008,9.《室外排水设计规范》GB50014-2006,(2016年版)10.《室外给水设计规范》GB50013-2006,1.2 编制范围本工程施工范围包括两个子项，因两个子项施工区域紧邻，作为一个整体统一布局、安排施工。
具体范围如下:取水源就近取自海水，出水就近排海。
起点自龙门路与海军路交叉口东侧新建地下取水泵房DN1800管道，沿龙门路、海军路台子沟南路敷设DN1800管道为能源站供水，取水管道位于海军路（龙门路-翠岛路）东侧距道路中心线13.5米，海军路，海军路（翠岛路-台子沟南路）西侧距道路中心线19.5米，台子沟南路北侧距道路中心线15.3米，排水管道沿台子沟南路、海军路（台子沟南路-海涯路）绿化带敷设DN1800管道，接入新建LXB=6.5米*4米消能井后经4根DN1000管道溢流入台子沟河最终排海。
排水管道位于台子沟南路北侧距道路中心线18.7米、海军路（台子沟南路-海涯路）西侧距道路中心线19.5米。
此外，海军路（台子沟南路-海涯路）距新建排水管道西侧3米处，敷设DN1000泄水管接入消能井内排河。
新建管道管材选用玻璃钢夹砂管，管道环刚度16KN/m²，采用法兰接口，180°砂石基础，具体见图纸设计及相关图集06MS201-1-11.台子沟南路热力管线自能源站沿台子沟南路、海军路（台子沟南路-翠岛路-时尚中心南侧一期换热站）与取水管道临近同向敷设，施工时同时施工。
混凝土管道内穿玻璃钢夹砂管施工工法混凝土管道内穿玻璃钢夹砂管施工工法一、前言混凝土管道内穿玻璃钢夹砂管施工工法是一种现代化的施工方法，具有良好的工程适应性和可靠性。
它通过使用玻璃钢夹砂管作为管道内部承压结构，能够有效地提高管道的使用寿命和安全性能。
二、工法特点该工法具有以下几个特点：1. 工艺简单：施工过程简单且易于操作，不需要复杂的设备和工艺流程。
2. 施工周期短：相比传统的管道施工方法，该工法的施工周期大幅缩短，能够提高工效。
3. 承压性能优越：玻璃钢夹砂管具有良好的耐压性能，能够承受高压和冲击负荷。
4. 防腐能力强：玻璃钢材料具有良好的防腐性能，不会受到腐蚀和氧化。
5. 设计灵活：可以根据实际工程情况进行设计和定制，满足不同工程的需求。
三、适应范围该工法适用于各类混凝土管道的内衬，包括给水管道、排水管道、污水处理管道等。
它可以有效地解决混凝土管道在使用过程中遭受腐蚀和磨损的问题，提高管道的使用寿命和维护成本。
四、工艺原理该工法的工艺原理是通过将玻璃钢夹砂管穿入待衬内的混凝土管道内部，形成一个承压结构。
玻璃钢夹砂管由玻璃钢层和砂层组成，具有较好的耐压性能和防腐性能。
施工工法通过对施工工法与实际工程之间的联系和采取的技术措施进行分析，能够更好地理解该工法的理论依据和实际应用。
五、施工工艺1. 管道准备：清理和修复待衬内的混凝土管道，确保管道内表面平整、干净。
2. 玻璃钢夹砂管制作：根据实际需求，制作符合尺寸要求的玻璃钢夹砂管。
3. 管道穿入：将玻璃钢夹砂管通过润滑剂润滑后，从管道的一端穿入，直至完全穿过待衬内的混凝土管道。
4. 固定砂层：通过灌注砂浆等方式，将玻璃钢夹砂管与混凝土管道内壁牢固连接。
5. 完工验收：确保施工质量符合设计要求，进行验收并记录施工细节和质量数据。
六、劳动组织根据具体工程规模和工期，合理组织施工人员和施工班组，确保施工进度和质量。
根据需要，可以配备专业技术人员进行现场指导和监督。
对玻璃钢夹砂管施工问题及对策的探讨近年来随着玻璃钢夹砂管道在输水工程中的应用，管线的安装施工成了玻璃钢夹砂管道推广应用的因素之一。
本文对玻璃钢夹砂管在施工的中的常见问题进行了优化分析并提出相关的解决对策。
标签：玻璃钢夹砂管；管道材料；问题与对策；管线配套1、引言玻璃钢夹砂管的全称是玻璃纤维增强热固性树脂夹砂管，是90年代引进的一种柔性非金属复合材料管道，其工艺成型分为两类：一类是长纤维在内膜上缠绕成型一类是短纤维用外膜离心浇铸成型。
它具有重量轻，输送液体阻力小，能保证供水水质，抗化学和电腐蚀等特点，具有安装方便、使用寿命长、无毒无害、综合费用低、施工操作简单、维护成本低、运行可靠等优点，已被广泛应用于各种流体传输领域，尤其是在市政水处理系统的应用等。
2、工程概述某供水工程输水管线主要采用玻璃钢夹砂管，全长约4.48Km，其中钢管长0.93Km，玻璃钢夹砂管3.45Km，管径DN2000，管道压力等级0.6MPa，刚度SN5000。
主要建筑物包括沿线管道、隧洞、公路铁路交叉、跨河库管桥、高位水池以及控制阀、排气阀、放空阀、流量计等配套建筑物。
阀井内管道与管件、阀件采用法兰连接，其余均为橡胶圈接口，套管内管线采用承插接口糊制工艺，管段对接采用包缠糊制接口。
3、施工中常见问题玻璃钢夹砂管道是近20年来国内发展较快的新型管材之一，它充分地将各组成材料（玻璃纤维纱、石英砂和不饱和聚醋树脂）的性能有机地结合在一起，发挥各自的优点，具有强度高、密闭性好、重量轻、管道内壁光滑、糙率小、相应水头损失小和良好的防腐性，在我国很多城市给水排水工程中得到了很好的应用。
由于玻璃钢夹砂管是一种柔性管道，其使用的可靠性关键在于管材自身制造质量和安装质量。
通过对爆管过程的分析和检测情况来看，正确的管材安装是安全运行的根本保证，施工质量的好坏将直接影响整體管线的运行质量。
3.1管材材质问题玻璃钢夹砂管在生产过程中会存有一定的质量缺陷。
