住宅小区安全防范系统通用技术要求GB/T 21741-20081 范围本标准规定了住宅小区安全防范系统的通用技术要求，是住宅小区安全防范系统设计、施工的基本依据。
本标准适用于新建、改建、扩建的住宅小区安全防范系统。
单幢、多幢住宅楼、公寓、别墅群的安全防范系统可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 7401 彩色电视图像质量主观评价方法GB12663 防盗报警控制器通用技术条件GB17565 防盗安全门通用技术条件GB50303 建筑电气工程施工质量验收规范GB50348—2004 安全防范工程技术规范GB50394 入侵报警系统工程设计规范GB50396—2007 出入口控制系统工程设计规范GA/T72 楼寓对讲系统及电控防盗门通用技术条件GA/T644 电子巡查系统技术要求GA/T669.1 城市监控报警联网系统技术标准第一部分：通用技术要求GA/T678 联网型可视对讲系统技术要求3 术语和定义GB 50348—2004中确立的以及下列术语和定义适用于本标准。
3.1住宅小区residential area被城市道路或自然分界线围合，并与居住人口规模相适应、配套有能满足该区居民物质与文件生活所需的公共服务设施的居民生活聚集地。
又称“居住小区”。
3.2公共区域public area除私人住宅以外的小区周界包围内的空间区域。
3.3安防中继箱/中继间 relay box/room of security system用于连接安全防范的路由和安装安全防范信号传输设备的装置/房间。
3.4住房安防控制箱 control box of residential security system对住户内设置的安全防范终端器进行连接、控制，并与小区监控中心连接的设备。

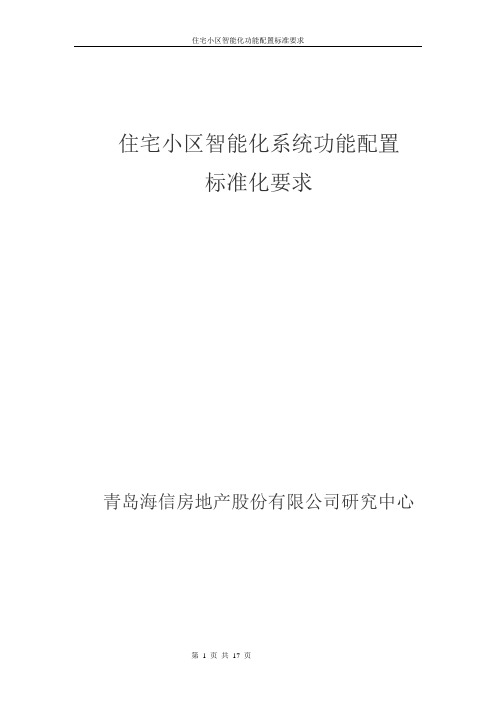

住宅小区智能化系统功能配置标准化要求青岛海信房地产股份有限公司研究中心目录第二部分：中低端项目智能化系统功能配置要求 (3)一、总体要求 (3)二、安全防范系统 (4)1、周界防爬越报警系统 (4)2、视频监控系统 (6)3、可视对讲及门禁系统 (9)4、家居安防系统 (11)5、园区车辆出入口及集中式车库（位）管理系统 (11)6、电子巡更系统 (13)三、信息管理子系统 (14)1、背景音乐及紧急广播系统 (14)2、公共照明控制系统 (14)四、信息网络子系统 (14)五、弱电管网、防雷系统、供电及智能化中心机房建设工程 (15)第二部分：中低端项目智能化系统功能配置要求一、总体要求参照国家《智能建筑设计标准》（GB/T50314-2007）和山东省《智能建筑工程建设标准》中相关住宅小区方面标准要求，根据目前房地产市场定位和我公司楼盘实际情况，我们将中低端项目智能化系统定位于基本型智能化小区标准，基本满足《全国住宅小区智能化系统示范工程建设要点与技术导则》中一星级功能要求。
住宅小区智能化系统工程应包括：1.1安全防范子系统；1)周界防爬越报警系统2)视频监控系统3)园区车辆出入口及集中式车库（位）管理系统4)可视对讲及门禁系统5)电子巡更系统1.2信息管理子系统；1)背景音乐及紧急广播系统2)公共照明控制系统1.3信息网络子系统；1.4配套辅助子系统1)室外综合管网管线2)弱电防雷、接地系统3)弱电系统供电4)机房建设二、安全防范系统中低端项目安全防范系统应分三级：第一级：小区周界围墙设置防爬越报警系统，并在小区各出入口设置固定摄像机，通过保安人员的尽职职守，可有效地对进入小区的人和车辆进行识别，并对非法入侵行为进行报警。
通过人防和技防的有效结合，构成了小区第一级安全防范网络。
第二级：在小区的周界、主要道路（含地面泊车位）、人员经常活动公共广场、地下车库车行口及主车道、地下各层进单元人行口及其他重要物业用房、电梯轿箱、网点及楼顶上可上人屋面区等重要公共区域安装闭路电视监控系统摄像机，并设置保安人员巡更点，构成了小区第二级安全防范网络。

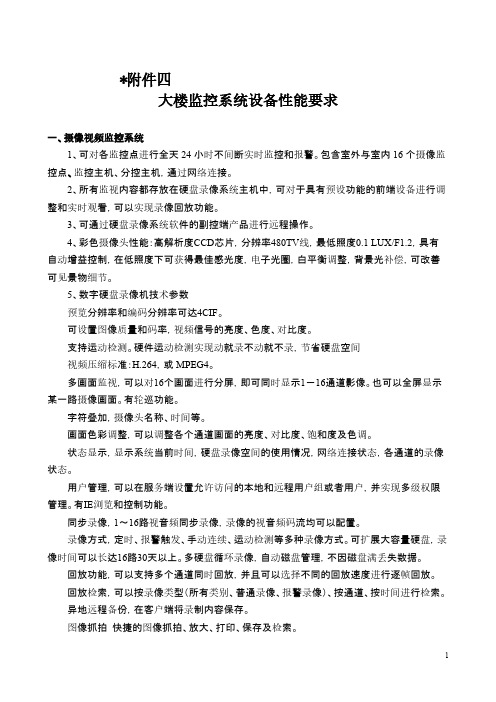

*附件四大楼监控系统设备性能要求一、摄像视频监控系统1、可对各监控点进行全天24小时不间断实时监控和报警。
包含室外与室内16个摄像监控点、监控主机、分控主机，通过网络连接。
2、所有监视内容都存放在硬盘录像系统主机中，可对于具有预设功能的前端设备进行调整和实时观看，可以实现录像回放功能。
3、可通过硬盘录像系统软件的副控端产品进行远程操作。
4、彩色摄像头性能：高解析度CCD芯片，分辨率480TV线，最低照度0.1 LUX/F1.2，具有自动增益控制，在低照度下可获得最佳感光度，电子光圈，白平衡调整，背景光补偿，可改善可见景物细节。
5、数字硬盘录像机技术参数预览分辨率和编码分辨率可达4CIF。
可设置图像质量和码率，视频信号的亮度、色度、对比度。
支持运动检测。
硬件运动检测实现动就录不动就不录，节省硬盘空间视频压缩标准：H.264，或MPEG4。
多画面监视，可以对16个画面进行分屏，即可同时显示1－16通道影像。
也可以全屏显示某一路摄像画面。
有轮巡功能。
字符叠加，摄像头名称、时间等。
画面色彩调整，可以调整各个通道画面的亮度、对比度、饱和度及色调。
状态显示，显示系统当前时间，硬盘录像空间的使用情况，网络连接状态，各通道的录像状态。
用户管理，可以在服务端设置允许访问的本地和远程用户组或者用户，并实现多级权限管理。
有IE浏览和控制功能。
同步录像，1～16路视音频同步录像，录像的视音频码流均可以配置。
录像方式，定时、报警触发、手动连续、运动检测等多种录像方式。
可扩展大容量硬盘，录像时间可以长达16路30天以上。
多硬盘循环录像，自动磁盘管理，不因磁盘满丢失数据。
回放功能，可以支持多个通道同时回放，并且可以选择不同的回放速度进行逐帧回放。
回放检索，可以按录像类型（所有类别、普通录像、报警录像）、按通道、按时间进行检索。
异地远程备份，在客户端将录制内容保存。
图像抓拍快捷的图像抓拍、放大、打印、保存及检索。
数据备份可以选择要备份的通道及时间段，将数据指定备份到网络、硬盘、光盘、软盘等路径。
住宅小区智能化系统工程验收标准一、综合布线系统1、线缆敷设线缆的敷设应符合设计要求，线路应平整、无扭曲、无破损。
线缆的弯曲半径应符合相关标准，以保证信号传输的质量。
线缆在桥架、线槽内的敷设应整齐、有序，无交叉、重叠。
2、信息插座信息插座的安装位置应符合设计要求，高度和间距应一致。
插座的面板应安装牢固，无松动、倾斜现象。
插座的接线应准确无误，接触良好，无短路、断路现象。
3、配线架配线架的安装应牢固、平稳，位置应便于操作和维护。
配线架上的线缆应绑扎整齐，标识清晰、准确。
跳线的连接应可靠，无松动、接触不良现象。
4、测试与验收应对布线系统进行全面的测试，包括线缆的连通性、衰减、近端串扰等指标。
测试结果应符合相关标准和设计要求，如有不合格项应及时整改。
二、安防监控系统1、摄像机摄像机的安装位置应覆盖重点区域，视角应无遮挡。
摄像机的图像清晰度、色彩还原度应符合要求，无图像模糊、失真现象。
摄像机的焦距、光圈应调整适当，以满足监控需求。
2、存储设备存储设备的容量应满足系统存储时间的要求。
存储数据的完整性、准确性应得到保证，无数据丢失、损坏现象。
3、监控中心监控中心的显示设备应清晰、无闪烁，能够准确显示监控图像。
监控软件应操作方便、功能齐全，能够实现图像切换、回放、报警处理等功能。
4、报警系统报警探测器的安装位置应合理，灵敏度应符合要求。
报警信号应能准确传输到监控中心，并及时触发报警装置。
三、门禁管理系统1、读卡器读卡器的安装位置应便于居民使用，高度应适中。
读卡器的读卡距离、速度应符合要求，能够准确识别有效卡片。
2、门锁门锁的开启、关闭应灵活可靠，无卡滞现象。
门锁的安全性应得到保证，能够有效防止非法闯入。
3、控制设备控制设备应能够准确接收读卡器的信号，并控制门锁的动作。
控制设备的权限管理应功能齐全，能够实现不同人员的不同权限设置。
4、数据管理系统应能够记录人员的进出信息，数据保存时间应符合要求。
数据的查询、统计功能应方便、快捷，能够为管理提供有效的支持。
住宅小区安全防范系统通用技术要求G B∕T Prepared on 21 November 2021住宅小区安全防范系统通用技术要求GB/T 21741-20081 范围本标准规定了住宅小区安全防范系统的通用技术要求，是住宅小区安全防范系统设计、施工的基本依据。
本标准适用于新建、改建、扩建的住宅小区安全防范系统。
单幢、多幢住宅楼、公寓、别墅群的安全防范系统可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 7401 彩色电视图像质量主观评价方法GB12663 防盗报警控制器通用技术条件GB17565 防盗安全门通用技术条件GB50303 建筑电气工程施工质量验收规范GB50348—2004 安全防范工程技术规范GB50394 入侵报警系统工程设计规范GB50396—2007 出入口控制系统工程设计规范GA/T72 楼寓对讲系统及电控防盗门通用技术条件GA/T644 电子巡查系统技术要求GA/ 城市监控报警联网系统技术标准第一部分：通用技术要求GA/T678 联网型可视对讲系统技术要求3 术语和定义GB 50348—2004中确立的以及下列术语和定义适用于本标准。
住宅小区residential area被城市道路或自然分界线围合，并与居住人口规模相适应、配套有能满足该区居民物质与文件生活所需的公共服务设施的居民生活聚集地。
又称“居住小区”。
公共区域public area除私人住宅以外的小区周界包围内的空间区域。
安防中继箱/中继间 relay box/room of security system用于连接安全防范的路由和安装安全防范信号传输设备的装置/房间。
住房安防控制箱 control box of residential security system对住户内设置的安全防范终端器进行连接、控制，并与小区监控中心连接的设备。
住宅小区安全防范系统通用技术要求GB/T 21741-20081 范围本标准规定了住宅小区安全防范系统的通用技术要求，是住宅小区安全防范系统设计、施工的基本依据。
本标准适用于新建、改建、扩建的住宅小区安全防范系统。
单幢、多幢住宅楼、公寓、别墅群的安全防范系统可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 7401 彩色电视图像质量主观评价方法GB12663 防盗报警控制器通用技术条件GB17565 防盗安全门通用技术条件GB50303 建筑电气工程施工质量验收规范GB50348—2004 安全防范工程技术规范GB50394 入侵报警系统工程设计规范GB50396—2007 出入口控制系统工程设计规范GA/T72 楼寓对讲系统及电控防盗门通用技术条件GA/T644 电子巡查系统技术要求GA/T669.1 城市监控报警联网系统技术标准第一部分：通用技术要求GA/T678 联网型可视对讲系统技术要求3 术语和定义GB 50348—2004中确立的以及下列术语和定义适用于本标准。
3.1住宅小区residential area被城市道路或自然分界线围合，并与居住人口规模相适应、配套有能满足该区居民物质与文件生活所需的公共服务设施的居民生活聚集地。
又称“居住小区”。
3.2公共区域public area除私人住宅以外的小区周界包围内的空间区域。
3.3安防中继箱/中继间 relay box/room of security system用于连接安全防范的路由和安装安全防范信号传输设备的装置/房间。
3.4住房安防控制箱 control box of residential security system对住户内设置的安全防范终端器进行连接、控制，并与小区监控中心连接的设备。
一、系统结构此项目办公、公寓为高端商住两用公寓社区，区内的外围周边、开阔的公共区域、交通要道、出入口、大堂、电梯轿箱内及地下停车场车道、出入口内设置监控点（详见图纸）。
为使保安能及时、有效地了解现场各点的安全情况，提高保安对突发事件的应对能力。
监控全套采用百万高清数字监控系统，在每个需要安装监控的位置，安装百万高清数字摄像头，录像保存时间为不少于15天。
本次视频监控系统采用纯网络模式，前端全部采用网络摄像机，视频信号通过接入交换机接入局域网传输。
中心机房内部包含了存储子系统、管理控制子系统和集成联动等部分，是整个监控系统的核心，也是软件平台的核心。
系统结构图如下：二、功能要求：全天候监控功能：通过安装的全天候监控设备，全天候24小时成像，实时监控大楼内各个场所包括周界围墙、室外停车场、地下停车场、大楼出入口、大楼大厅、电梯厅及电梯、各楼层过道等；昼夜成像功能：方案中涉及到的半球摄像机和固定枪式摄像机可采用红外模式摄像，可见光成像系统的彩色模式非常适合天气晴朗、能见度良好的状况下对监视范围内的观察监视识别；红外模式则具有优良的夜视性能和较高的视频分辨率，对于照度很低甚至0LUX照度的情况下具有良好的成像性能；高清晰度成像：大楼部署高清晰度摄像机，采用高清晰度成像技术对区域内实施监控，有利于记录大楼车辆车牌、人员面部等细部特征。
前端设备控制功能：可手动控制镜头的变倍、聚焦等操作，实现对目标细致观察和抓拍的需要；对于室外前端设备，还可远程启动雨刷、灯光等辅助功能。
分级管理功能：记录配置客户端、操作客户端的信息，包括用户名、密码和用户权限，在客户端访问监控系统前执行登陆验证功能。
在大楼安防控制中心建设管理平台，对于远程访问和控制的人员，可以通过授权登录WEB客户端，实现对摄像机云台、镜头的控制和预览实时图像、查看录像资料等功能。
报警功能：系统对各监控点进行有效布防，避免人为破坏；当发生断电、视频遮挡、视频丢失等情况时，现场发出告警信号，同时将报警信息传输到监控中心，使管理人员第一时间了解现场情况。
GB0住宅小区安全技术防范系统要求一、引言随着社会的发展和科技的进步，安全技术防范系统在住宅小区中的应用越来越广泛。
为了提高住宅小区的安全性，保障居民的生命财产安全，GB0住宅小区安全技术防范系统应运而生。
本文将详细介绍GB0住宅小区安全技术防范系统的要求。
二、GB0住宅小区安全技术防范系统的基本要求1、系统设计应符合国家有关安全技术防范的标准和规定，同时结合住宅小区的实际情况，确保系统的安全、可靠、先进、实用。
2、系统应包括视频监控、入侵报警、出入口控制、电子巡查等子系统，各子系统之间应实现信息共享和联动控制。
3、系统应采用先进的技术设备和系统软件，确保系统的稳定性和安全性，同时方便使用和维护。
4、系统应满足24小时全天候工作要求，并具备防雷、防静电、防水、防腐蚀等防护功能。
5、系统应设立安全技术防范管理中心，对系统进行实时监控和管理，同时为物业管理提供方便。
三、视频监控子系统要求1、视频监控系统应覆盖住宅小区的主要公共区域和出入口，同时对重要设备、设施进行监控。
2、视频监控系统应采用高清数字摄像机，图像清晰度应不低于720P。
3、视频监控系统应具备夜视功能，保证在夜间和低照度条件下正常工作。
4、视频监控系统应具备录像功能，录像资料应能够保存30天以上。
5、视频监控系统应具备远程访问功能，方便管理者随时查看监控画面。
四、入侵报警子系统要求1、入侵报警系统应采用先进的红外线、微波等探测器技术，对住宅小区进行全面的防范。
2、入侵报警系统应具备防拆、防破坏等功能，一旦探测到异常情况，应立即发出警报并自动向管理中心报警。
3、入侵报警系统应能够与视频监控系统实现联动，一旦发生报警，系统应自动将报警区域的监控画面切换到管理中心的大屏幕上。
4、入侵报警系统应具备远程报警功能，方便管理者随时掌握住宅小区的安全状况。
五、出入口控制子系统要求1、出入口控制系统应采用智能卡技术，对住宅小区的主要出入口进行控制和管理。
小区监控设计方案一、系统概述：随着科学技术的发展，社会不断的进步，小区监控系统主要是对出入小区的人员及车辆的情况进行监控。
小区出入人员复杂，为了保证小区人员及车辆的安全，为小区建立一套智能数字监控系统是必不可少的。
小区监控系统对小区的重要部位进行重点监控，如：对小区大门口、主要出入口、楼道出入口、停车场等进行24小时全实时监控。
主要是加强小区的安全保卫工作，能够满足安全保卫的需要。
大型的小区人员和车辆的流动比较频繁，单靠以往的人防已远远不能满足要求，因此利用现代的高科技技术手段，组成全方位防范系统是十分必要的。
在小区内安装迪视佳闭路电视监控系统，并可打开录像机进行录像，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。
闭路监控系统要尽量能够覆盖整个小区，小区内所有人员的活动情况都可尽收眼底。
摄像机全部用彩色的，以提供较好的画面质量，最好选择迪视佳红外一体型摄像机，这样不但能在晚上看到较好视频图像，且外观美观大方，又不破坏小区内的整体布局。
在小区一些需要监控范围较大的区域安装迪视佳智能高速球，从而可以进行全方位的监控。
视频监控作为一项先进的高科技技术防范手段，已经大量应用于小区、学校、办公、科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等场所，特别是由于系统本身具有隐蔽性、及时性等特点，在许多领域的应用越来越广泛。
具体到住宅小区领域，其安防应用也从简单的技术及单一的系统应用演变为今天多技术和多系统的应用。
二、项目需求此项目为一个小区的视频监控系统，占地面积约35000m2，长约200米，宽约150米。
需要在小区的出入口，小区内的主要道路、停车场和小区周界等地共安装48个监控点，包括红外一体摄像机、红外球形摄像机和照车牌专用摄像机等产品。
监控室设在小区南门的物业办公室内，需要实时录像，资料保存一个月以上，还要建设一组由一台32寸的，12台20寸的监视器组成的电视墙，可以通过电视墙轮巡或手动切换显示前端所有的视频图像。
住宅小区技防新标准关键信息项：1、技防设备类型及要求2、监控覆盖范围及清晰度标准3、门禁系统功能与权限设置4、报警系统响应时间及处理流程5、数据存储与保护规定6、设备维护与更新周期7、安全责任划分与承担11 技防设备类型及要求111 住宅小区应配备高清监控摄像头，包括但不限于出入口、停车场、公共区域、楼道等关键位置。
摄像头分辨率应不低于具体分辨率数值，具备夜视功能，能够清晰拍摄人员面部特征和车辆牌照。
112 安装智能门禁系统，支持刷卡、密码、指纹等多种识别方式，同时具备远程控制和实时监控功能。
113 配备入侵报警系统，包括红外探测器、门磁报警器等，报警信号应能及时传输至小区监控中心或相关安全管理部门。
12 监控覆盖范围及清晰度标准121 小区出入口的监控范围应确保能够完整记录人员和车辆的进出情况，无盲区。
122 停车场内的监控应覆盖每个停车位，能够清晰观察车辆的停放状态和周边情况。
123 公共区域的监控应包括花园、健身区、儿童游乐区等，确保居民活动区域的安全可视。
124 楼道内的监控应覆盖楼梯口和每层楼的通道，图像清晰，无遮挡。
13 门禁系统功能与权限设置131 门禁系统应能够对不同人员设置不同的权限，如业主、租户、访客等，权限包括进入时间、进入区域等的限制。
132 具备访客登记和授权功能，访客信息应准确记录并可追溯。
133 支持与物业管理系统的联网，实现信息共享和实时管理。
14 报警系统响应时间及处理流程141 报警系统在触发后，应在具体时间内将报警信号传输至监控中心，并同时发出声光警示。
142 监控中心接到报警信号后，应在具体时间内安排人员进行核实和处理。
143 对于误报情况，应及时查明原因并进行记录，同时对报警系统进行相应的调整和优化。
144 对于真实报警事件，应按照预先制定的应急预案进行处理，包括通知相关部门、采取紧急措施等，并及时向业主和居民通报情况。
15 数据存储与保护规定151 监控视频和门禁系统等产生的数据应至少保存具体时长，保存期间数据应完整、准确，不得丢失或篡改。
大型住宅小区监控系统适应等级标准要求
随着近年来智能化行业的飞速发展，安防系统已由原来特殊待业，专门应用逐渐普及到各行各业。
目前如果有新项目上马，“言必谈智能”可以说是现状一个真实写照。
现阶段各类电子技术蓬勃发展，CPU芯片性能飙升，通信条件和速率不断革新和完善，也为新的技术推广提供最广阔的技术平台。
在广东地区，目前几乎所有的新住宅楼盘都预装了楼宇对讲及监控系统，同时已经禁止安装防盗网。
防盗网留下来的安全因素，将由电子系统设备（技防）和保安人员（人防）共同来完成。
为了进一步规范住宅小区智能化建设，建设部特别制定了智能化小区的等级标准，按照其要求，智能化小区必须有安全防范、信息管理、物业管理、信息网络等各子系统组成，而作为最基本的安全需求，监控系统在技防上面有着举足轻重的作用。
闭路电视监控系统作为安全防范系统最基本、最重要的子系统，在各种领域里得到了广泛的应用，也是目前预防和制止犯罪最为有效的措施。
它不仅可以对社区周边及内部进行全天24小时不间断实时监控，也可在事后进行某些案件回放分析，重要时也可作为呈堂证供。
因此，在社区建立一套完善的闭路电视监控系统，是非常必要的。
1 主要设计原则及依据
（1）实用性和经济性。
（2）先进性和成熟性。
（3）可靠性和稳定性。
（4）安全性和保密性。
（5）可扩展性和易维护性。
本系统依据中华人民共和国公共安全行业标准、智能建筑行业标准来设计。
2 系统设计
2.1 系统分析
闭路电视监控系统主要是通过电缆或光缆在闭合的环路内传输电视信号，并人摄像到图像显示独立完整的电视系统。
目前，在我国各行业中广泛使用的闭路监控系统主流为硬盘录像机加视频矩阵的数模组合方式。
矩阵用于监控，DVR用于模拟信号的数字存储。
在选择终端设备时，客户重视图像质量还是实时性需求高，这一点在网络监控时矛盾显得特别突出，即网络传输和本地存储之间的根本区别。
网络传输要求占用带宽小，实时性高，而监控的根本目的就是有清晰的存储图像，为日后查证提供第一手资料。
解决这一问题的措施就是将网络传输和本地存储分开。
网络传输以MPEG－4格式以获得流畅的速率和较好的图像质量，现场存储时则使用高清晰度格式的画面。
即采用MPEG－4格式以获得高清晰格式的画面。
即采用MPEG －4＋D1方式，这也是以后监控行业的发展方向。
所以，本系统结合了目前主流系统的优点，选择了模拟/数字集散式网络分布系统。
采用现在领先的组网模式，由模拟摄像机、工控式硬盘录像机、监视器、电脑显示器、视频矩阵等设备组成，考虑到大型小区的综合作用，以光端机将各个分监控中心连接起来，并可进行网络访问控制。
系统图像清晰、功能强大，操作简单且性能成熟稳定。
2.2 系统配置
监控系统主要由三大部分组成：前端摄像部分、中间传输部分、终端视频处理部分。
2.2.1 前端摄像机安装位置及配置
前端图像采集部分设计在小区的各类进出口（如入门大厅和停车场出入口等）、小区由部的主要走廊和公用设施（如电梯轿箱、停车场内等）、小区内人群密度较大的流动区域和集散地（如首层大堂、电梯前室等）。
在这些地方安装监控探头进行现场实时监视录像，以保证小区警力可以有效地杜绝隐患或发生突发事件时可以及时处理。
（1）在小区主、次出入口设置彩色/黑白高速一体化球形摄像机，用于监视车辆及人员的进出情况。
（2）小区地下停车场出入口设置彩色高解摄像机，用于监控车辆的出入情况；停车场内部设计低照度彩色摄像机。
用于监视地下停车场内的的状况。
（3）小区周界及公共区域采用高质量的彩色一体化摄像机，并与小区周界报警系统联动控制，一旦有入侵报警信号发生，摄像机将自动旋转至报警区域，自动跟踪监控，同时在监控中心，系统将自动切换报警现场画面至指定监视器，硬盘录像机进行实时监控录像。
（4）小区楼栋首层大堂安装彩色半球摄像机，因为这个地区是大楼内人群必经通路，进行监视和合理的干预对保证小区秩序和人群流动安全有积极的作用。
（5）每部电梯轿厢内键盘的对角处安装吸顶式彩色半球摄像机，作于监视和记录电梯内的实时情况，以备发生突发事件能及时得到警处理。
2.2.2 现场传输
传输部分就是系统图像信号、声音信号、控制信号等的通道。
传统监控系统通过同轴电传输视频信号，通过2芯线传输控制信号及其他信号。
现在主流的传输方式基本上是同轴电缆、光纤、双绞线、电信公用传输网络和微波等。
具体选择哪种传输方式要根据自己需求和现场情况而定：图像质量、实时性、布线条件、传输距离、工程造价等。
目前电视监视控系统多半采用视频基带传输方式。
如果在摄像机距离控制中心较远的情况下，也有采用射频传输方式或光纤传输方式。
一般小区要求传输的距离都比较近，可采用基带传输方式，也就是75Ω的视频同轴电缆。
由于模拟视频信号包括许多不同频率，频带范围达到6MHz，高频部分基本上是彩色占用。
而同轴视频电缆的物理特性是对不同频率分量的信号具有不同比例的衰减量。
频率低衰减小，频率高衰减大（即频率失真特性），因而传输距离越长，彩色质量明显越差，色彩变淡或是变成黑白都是常见现象。
所以，同轴电缆一般传输距离最大为300～500m。
如果用视频放大器，可以适当延长传输距离，但是因为它是按相同的比例放大所有的频率分量，由电缆产生的原信号各种频率分量之间比例关系的变化并没有得到有效恢复。
所以也就无法补偿彩色信号的频率失真，因此并不能显著提升传输性能。
500～2000m之间的传输距离可以选用双绞线。
在这段距离用同轴电缆达不到要求，而用光纤造价又太贵。
选择双绞线时主要要注意两个参数；一个是分布电容要小于60PF/m，电容越大对低频信号抑制作用越强烈。
另一个是双绞线对的环路电阻应小于18Ω/100m。
这两全参数直接影响到传输距离以及图像的色彩。
2000m以上一般就只能使用光纤了。
注意光纤传输设备的选择也很关键，一般分为数字光端机和模拟光端机两类。
模拟光端机主要采用视频和控制信号的模拟调频或调幅方式。
数字光端机则多采用时分复用方式或波分复方式。
因为数字光端机是以光的有无来发送信号，所以，其信号衰减与距离无关。
模拟光端机一般最多传输64路视音频信号。
因此，在长距离多路复用传输系统中一般采用数字光端机。
对于大型小区，其周边长度可能达到几公里，因此，主干传输介质采用光纤，沿着外围监控路线布线。
靠近主干网的监控点可以就近通过同轴电缆连到附近的光端机，靠近监控中心的监控点可直接联入中视频
矩阵或DVR。
2.2.3 监控中心
监控室调协硬盘录像机、视频矩阵、画面分割器、监视器、显示吕、远传设备（如视频网络服务器、光端机）等设备。
监控点信号回到控制室以后，将信号进行分配，其中一路通过视频矩阵后通过电视墙进行监看，中一路通过同轴电缆接入16路硬盘录像机并显示在显示器上，经过音视频还原处理，然后以不同存储格式进行硬盘录像作为记录。
设计整个硬盘录像系统可以连续保存录像资料1个月，硬盘录像系统支持与回放全双工工作。
2.2.4 功能
整个系统的控制采用计算机软件进行管理与控制，RS485总线控制方式，自动巡址，管理方便灵活，操作简单。
根据监控点地址，可以对监控点电动镜头进得焦距调整、光圈调整、景深调整操作等，以适应不同的监控要求。
在网络可通的任何计算机上，能够实时的显示现场的图像和声音，同时可以控制云台移动和镜头焦距，可以支持多台客户机同时显示。
根据每客户端登录的用户的不同权限，可以选择性的给不同用户监控不同的地点。
而且对同一个监控点可以根据不同用户的优先级别来控制摄像机。
系统能与报警、门禁系统实现联网，实现联动监控。
当门禁或报警系统有告警信号传上来时，监控系统能自动联动并开始录像。
在特定场所进行视频移动报警设定。
当有移动物体时，发出报警信号，并打开灯光，摄像机立即转到报警点，硬盘录像机开始记录重要画面的全幅视频信号，同时控制室自动弹出现场电子地图和报警位置，并将监控画面自动切换到相应的摄像机上。
这样，保安人员可以在最快速度下了解现场情况。
这一系列工作都通过主机自动完成。
在接收报警信号的同时，报警信号的性质也在屏幕上显示出来，记录功能可以显示报警时间及处置方案，并可打印记录。
本系统具有视频追溯功能，能够记录报警发生前30S的所有动作画面，保证了日后事件处理有据可查。
系统具有视频信号检测功能，任何前端视频信号的丢失均能在任意一台监视器上显示出来。
所以当有摄像机损坏后，立即会通知控制中心。
系统将摄像机记录的画面全自动数字压缩保留在计算机硬盘上，硬盘录像机可以进行全实时录像、移动侦测录像告示方式录像，在以后检索时，可根据图像存储时间、日期以及镜头号进行查找和回放，亦可将所需画面以压缩或硬盘。
广泛兼容性，能与大多数智能化系统无缝集成。
监控系统的控制主机可与其他弱电系统主机联网，满足系统的控制主机可与其他弱电系统主机联网，满足信息共享、协调工作的要求。
通过系统集成，监控系统能作为中央管理系统一个子系统与其他系统在同一个界面上操作，实现统一集中管理。
