单片机USB接口

单片机中的USB接口技术分析USB（Universal Serial Bus，通用串行总线）是一种常见的数据传输接口，广泛应用于各种设备和系统中，包括在单片机中。

本文将对单片机中的USB接口技术进行分析，探讨其原理、应用和发展趋势。

一、USB接口的原理USB接口是一种点对点数据传输接口，通过主机和从机之间的通信来实现数据传输。

在单片机中，主机通常是PC或其他嵌入式系统，而从机则是嵌入了USB控制器的单片机芯片。

USB接口使用了四根导线，包括一个用于数据传输的差分对、一个用于电源和一个用于地线。

USB接口采用了主从结构，主机发送控制命令给从机，并收集从机返回的数据。

主机和从机之间的通信是通过“令牌”、“数据”和“握手”包来实现的。

主机发送令牌包指定操作和从机地址，从机返回响应，并根据主机的要求发送数据包或握手包。

二、USB接口的应用单片机中的USB接口被广泛应用于各种领域，包括消费电子、通信、工业控制和医疗设备等。

以下是一些常见的应用场景：1. 外部存储器：通过USB接口连接外部存储设备（如闪存驱动器或硬盘驱动器）可以方便地进行数据存储和传输。

这在很多嵌入式系统中是一个常见的功能。

2. 通信设备：许多嵌入式系统需要与PC、手机或其他设备进行通信。

通过使用USB接口，可以实现快速、稳定的数据传输，用于例如串口通信和网络连接。

3. 人机界面：通过USB接口连接键盘、鼠标、摄像头或触摸屏等外部设备，可以实现人机交互。

这在智能手机、平板电脑和其他嵌入式系统中非常常见。

4. 工业控制：许多工业领域需要远程监控和控制设备。

通过使用USB接口，可以实现与嵌入式系统的连接，对设备进行监控和控制。

三、USB接口的发展趋势随着嵌入式系统的不断发展和进步，USB接口技术也在不断演进和改进。

以下是一些USB接口的发展趋势：1. USB 3.0和USB 3.1：USB 3.0和USB 3.1标准提供了更高的传输速度和更大的带宽，比之前的版本快得多。

单片机常用接口剖析在当今的电子技术领域，单片机的应用可谓无处不在。

从智能家居到工业控制，从医疗设备到消费电子，单片机都发挥着至关重要的作用。

而单片机能够与外部设备进行有效的通信和交互，离不开其丰富多样的接口。

接下来，让我们深入剖析一下单片机常用的接口。

一、GPIO（通用输入输出接口）GPIO 接口是单片机中最基本也是最常用的接口之一。

它就像是单片机与外部世界的“手”，可以通过编程来设置为输入或输出模式。

在输出模式下，我们可以控制 GPIO 引脚输出高电平（通常为＋33V 或＋5V）或低电平（0V），从而驱动各种外部设备，如LED 灯、继电器、电机等。

例如，要让一个 LED 灯亮起，只需将对应的 GPIO引脚设置为高电平，电流流过 LED 使其发光。

在输入模式下，GPIO 引脚可以检测外部信号的状态，比如按键的按下与松开。

当按键按下时，引脚电平可能从高变为低，单片机通过读取这个电平变化来做出相应的反应。

二、UART（通用异步收发传输器）UART 接口常用于单片机与其他设备之间的串行通信。

它实现了数据的逐位传输，虽然速度相对较慢，但在很多场景下已经足够满足需求。

想象一下，我们要将单片机采集到的数据发送到电脑上进行分析，或者从电脑向单片机发送控制指令，这时候 UART 就派上用场了。

UART 通信需要设置波特率（数据传输的速率）、数据位、停止位和奇偶校验位等参数，以确保通信的准确性和可靠性。

在实际应用中，我们常常使用 MAX232 等芯片将单片机的 TTL 电平（0 5V）转换为 RS232 电平（－10V 到＋10V），以便与电脑等标准 RS232 接口设备进行通信。

三、SPI（串行外设接口）SPI 接口是一种高速的同步串行通信接口，常用于连接需要快速数据传输的外部设备，如闪存、传感器等。

SPI 接口通常由四根线组成：时钟线（SCK）、主机输出从机输入线（MOSI）、主机输入从机输出线（MISO）和片选线（CS）。

用usb给单片机供电的原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!用usb给单片机供电的原理USB给单片机供电的原理主要基于USB接口的标准特性。

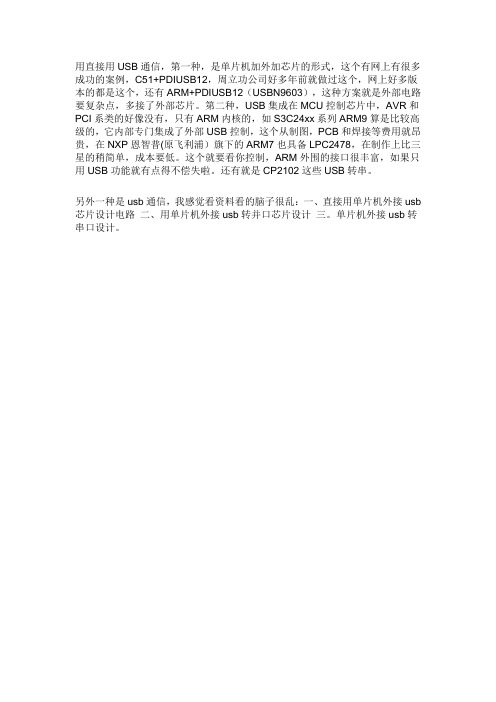

用直接用USB通信，第一种，是单片机加外加芯片的形式，这个有网上有很多成功的案例，C51+PDIUSB12，周立功公司好多年前就做过这个，网上好多版本的都是这个，还有ARM+PDIUSB12（USBN9603），这种方案就是外部电路要复杂点，多接了外部芯片。

第二种，USB集成在MCU控制芯片中，AVR和PCI系类的好像没有，只有ARM内核的，如S3C24xx系列ARM9算是比较高级的，它内部专门集成了外部USB控制，这个从制图，PCB和焊接等费用就昂贵，在NXP恩智普(原飞利浦）旗下的ARM7也具备LPC2478，在制作上比三星的稍简单，成本要低。

这个就要看你控制，ARM外围的接口很丰富，如果只用USB功能就有点得不偿失啦。

还有就是CP2102这些USB转串。

另外一种是usb通信，我感觉看资料看的脑子很乱：一、直接用单片机外接usb 芯片设计电路二、用单片机外接usb转并口芯片设计三。

单片机外接usb转串口设计。

PL2303是价格很便宜的USB转RS232控制器。

其电路图在网上真是太多太多了，可是都没有我试验出来的简单。

瞧瞧！我的USB接口电路吧。

1、使用PL2303的接口电路2、使用CH341A的接口电路3、两种芯片的PK1 / 2价格嘛，PL2303HX优势大大，一般在1.5至2元之间。

国产的，进口的3元。

CH341价格在7元，也有9元的。

南京沁恒公司出品。

我一直用的ch341A，从来没有感到什么不好的，贵是贵，但是可*啊，115200波特率飞起来一样的下载。

2303HX我不敢妄加评论，但是的确是不好用，我上面的电路，一般用1200的波特率下载，最快的也就是据利义威所说，从来就没有超过4800波特率。

淘宝上一般提供PL2303的下载板 10元或者芯片卖，但是你要注意啊，卖下载板子的肯定是能够用的了，你要是自己买芯片做，不一定能成功，哪怕是你一个个器件都是一模一样的也可能做不好。

原因就在于：别人做板子卖的话，上面的2303芯片必定是买经过自己试过后能用的一批，他才敢作为产品拿出来卖批量，而你呢，可怜巴巴的买几个芯片，指望自己能做出来，可是你买来的芯片却是别人试过不怎么好用的芯片（这样的芯片大多进入淘宝中零售），不信你就做出来看看，结结赖赖你能搞通就烧高香了。

据说批号为LF的不行，YR的才可以。

器件的型号一样，但品质有可能不一样，希望注意。

我买了那么多晶振没一个准的，好笑吧？12M的实测为11.0783M。

6M的实测有的6.3M，有的5.7M。

（用STC下载软件测的）。

谁要是买到了按我的图做的下载线能够以高波特率运行的PL2303HX，记得可要多买几个啊。

以我买器件的经验和体会来看，错过了这一批，下一批就说不定了。

友情提示：范文可能无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用，感谢您的下载！。

基于带USB接口PIC单片机的应用设计随着科技的不断发展，单片机在各个领域的应用越来越广泛。

其中，基于带USB接口的PIC单片机的应用设计成为一种热门趋势。

本文将介绍基于带USB接口PIC单片机的应用设计的原理和实际操作。

首先，我们需要了解什么是PIC单片机。

PIC单片机是由美国微芯科技公司设计和制造的一类微控制器。

它具有低功耗、高性能和强大的功能。

而带USB接口的PIC单片机则能够与计算机进行数据传输和通信，实现更多的功能和应用。

在进行应用设计之前，我们需要准备一些必要的材料和工具。

首先，我们需要准备一块带USB接口的PIC单片机，这是整个应用设计的核心。

其次，我们需要一台计算机，用于与PIC单片机的通信和控制。

此外，我们还需要一些电子元件，如电阻、电容和LED等，用于构建电路和实现各种功能。

接下来，我们将详细介绍基于带USB接口PIC单片机的应用设计。

首先，我们可以利用PIC单片机的USB接口实现USB通信功能。

通过编程，我们可以将PIC单片机模拟成一个USB设备，与计算机进行通信，并传输数据。

这为我们的应用设计提供了更多的可能性，如USB设备的控制、数据的采集和传输等。

其次，我们可以利用PIC单片机的USB接口设计和实现各种外设控制。

例如，我们可以通过USB接口连接摄像头，实现图像采集和处理功能。

我们还可以连接打印机，实现自动打印功能。

此外，我们还可以连接传感器和执行器，实现自动控制和监测。

最后，我们可以利用PIC单片机的USB接口设计和实现各种嵌入式应用。

例如，我们可以通过USB接口连接智能家居设备，实现智能控制和远程监控。

我们还可以连接移动设备，实现数据传输和交互功能。

此外，我们还可以利用PIC单片机的USB接口设计和实现各种嵌入式系统，如医疗设备、工业控制和无人机等。

综上所述，基于带USB接口PIC单片机的应用设计具有广泛的应用前景和市场需求。

通过合理设计和编程，我们可以充分发挥PIC单片机的性能和功能，实现各种创新的应用。

单片机中的USB接口设计原理及应用分析USB（Universal Serial Bus）是一种用于电脑与外围设备之间进行通信和数据传输的标准接口。

它具有简化连接过程、高速传输能力和广泛的应用范围等优点，因此在现代电子设备中得到了广泛应用。

本文将介绍单片机中的USB接口设计原理及其应用分析。

一、USB接口设计原理1.1 USB接口的基本原理USB接口由主机（Host）和设备（Device）组成。

主机负责控制和管理通信过程，而设备则执行主机的指令。

USB接口采用了一种主从式架构，主机为USB控制器，设备为USB设备。

数据通过USB总线进行传输。

1.2 USB接口的硬件设计USB接口的硬件设计主要包括物理层和电气层。

物理层主要涉及连接器的设计和布线，电气层则规定了电压、电流和信号传输的规范。

物理层设计包括USB连接器的选型和布线方式。

USB接口常用的连接器有A 型、B型、C型等。

布线方式主要包括了信号线的长度控制和阻抗匹配等。

在布线中要尽量避免串扰和干扰，以保证数据的完整性和可靠性。

电气层设计包括了供电电源的选择和数据信号的传输规范。

USB接口规定了数据传输的速率和电平，一般有低速、全速、高速和超速四种传输速率。

同时还规定了电压和电流的规范，以及USB总线上的阻抗等。

1.3 USB接口的协议设计USB接口通信采用了一种特定的协议，包括传输层和报文层。

传输层负责数据的传输和流控，报文层则负责数据的封装和解封装。

传输层设计了数据的传输方式，包括同步传输和异步传输。

同步传输适用于大容量的数据传输，而异步传输适用于低速的数据传输。

流控机制可以控制数据的传输速率，以避免数据的丢失和错误。

报文层设计了数据的封装和解封装方式，包括数据的格式和差错检测。

USB接口规定了数据的格式和帧结构，以在有效载荷中传输数据。

同时还采用了差错检测机制，以保证数据的完整性。

二、USB接口的应用分析2.1 USB接口在嵌入式系统中的应用USB接口在嵌入式系统中得到了广泛的应用，例如智能家居、工业控制、智能穿戴设备等。

USB接口在单片机系统中的应用实践与优化USB（Universal Serial Bus）（通用串行总线）接口是一种用于计算机和外部设备之间进行数据传输和通信的标准接口。

在单片机系统中，USB接口的应用逐渐得到广泛应用并快速发展。

本文将介绍USB接口在单片机系统中的应用实践以及针对其优化的一些方法和技巧。

USB接口的应用实践起初主要是在个人计算机和外部设备之间进行数据传输，然而，随着单片机内部资源的不断增加和成本的不断降低，USB接口在单片机系统中的应用逐渐增多。

在实践中，USB接口在单片机系统中的应用主要体现在以下几个方面：1. 数据传输：单片机经过USB接口与外部设备进行数据传输，可以实现快速、稳定的数据传输。

例如，可以通过USB接口将单片机与电脑连接，实现数据的读取和写入，用于程序的下载、数据的采集等。

2. 外设控制：USB接口可以连接各种外部设备，如键盘、鼠标、打印机等。

通过单片机与USB接口的结合，可以实现对这些外部设备的控制。

例如，可以通过单片机控制USB接口与打印机进行数据传输，实现打印功能。

3. 通信功能：USB接口支持实时数据传输，可以方便地实现与其他设备之间的通信。

单片机可以通过USB接口与其他设备进行通信，如与传感器进行数据交互、与上位机进行通讯等。

针对USB接口在单片机系统中的应用，我们可以采取一些优化方法和技巧，以提高系统的性能和稳定性。

下面是一些常见的优化方法：1. 选用合适的USB芯片：不同的USB芯片有不同的性能和功能特点，选用合适的USB芯片对系统的性能和稳定性有着重要的影响。

在选择USB芯片时，需要考虑芯片的数据传输速度、功耗和支持的USB协议等因素。

2. 合理设计电路：USB接口涉及到电路设计，合理的电路设计可以提高系统的抗干扰能力和稳定性。

例如，可以采用差分线传输方式来减小传输的干扰和噪声。

3. 优化软件设计：软件部分也是需要优化的关键点。

通过合理的软件设计，可以提高系统的性能。

单片机接口技术简介单片机是一种集成了处理器、存储器和各种输入/输出（I/O）接口功能的微型计算机系统。

单片机常用于嵌入式系统中，广泛应用于家电、汽车、医疗设备、通信设备等领域。

而单片机的接口技术则是连接单片机与外部设备之间的桥梁，它是实现单片机与外部环境交互的关键。

单片机接口技术主要包括数字接口和模拟接口两种类型。

数字接口用于数字信号的输入输出，而模拟接口用于模拟信号的输入输出。

下面将依次介绍这两种接口技术。

数字接口技术是单片机与数字设备之间进行数据交换的一种方式。

常见的数字接口技术有并行接口、串行接口和通用串行总线（USB）接口。

1. 并行接口是将数据以并行方式传输的接口技术。

它通过多条数据线同时传输数据，传输速度较快，适用于要求高速数据传输的场景。

常见的并行接口有通用并行接口（GPIO）、外部存储器接口（EMI）等。

2. 串行接口是一种将数据逐位按顺序传输的接口技术。

与并行接口相比，串行接口需要较少的数据线，占用的引脚较少，适用于对引脚数量有限的场景。

常见的串行接口有串行外设接口（SPI）、I2C接口、异步串行通信接口（UART）等。

3. 通用串行总线（USB）接口是一种广泛应用于计算机和外部设备之间的接口技术。

USB接口具有热插拔、高速传输、兼容性好等特点，广泛应用于各种外部设备，如键盘、鼠标、打印机等。

模拟接口技术是单片机与模拟设备之间进行数据交换的一种方式。

常见的模拟接口技术有通用模拟接口（ADC/DAC接口）和PWM（脉宽调制）接口。

1. 通用模拟接口（ADC/DAC接口）用于将模拟信号转换为数字信号（ADC）或将数字信号转换为模拟信号（DAC）。

ADC（模数转换器）将模拟信号转换为数字信号，以便单片机进行处理，而DAC（数模转换器）则将数字信号转换为模拟信号，以便控制外部模拟设备。

2. PWM（脉宽调制）接口是一种通过调节脉冲信号的高电平时间来控制模拟设备的接口技术。

PWM接口广泛应用于电机控制领域，通过改变脉冲的占空比可以控制电机的转速和转向。

单片机常用接口（二）引言概述：在单片机的应用中，接口是实现与外部器件进行通信和控制的关键。

本文将继续介绍单片机常用接口的知识，以帮助读者更好地理解和应用这些接口。

本文将分为五个大点进行阐述，分别是：串口通信接口、并口通信接口、I2C接口、SPI接口和USB接口。

正文内容：一、串口通信接口1. RS232接口的基本原理2. 串行通信的常用参数设置3. 基于UART的串口通信程序实例4. RS485接口的原理及应用5. 使用USART实现RS485通信的注意事项二、并口通信接口1. 并行通信的原理和特点2. 8位并口通信的基本电路和信号定义3. 基于并口通信的输入输出控制实例4. 扩展并口输入输出的方式和实现方法5. 并口通信的应用案例三、I2C接口1. I2C总线的基本概念和工作原理2. I2C总线的物理结构和信号传输3. I2C总线的常用设备和地址分配4. 基于I2C接口的EEPROM存储器读写程序5. I2C接口在传感器应用中的实际应用四、SPI接口1. SPI总线的基本原理和通信模式2. SPI总线的硬件连接和时序要求3. 基于SPI接口的数据传输实例4. SPI接口在存储器读写中的应用5. SPI接口在外设通信中的应用五、USB接口1. USB接口的基本概念和工作原理2. USB接口的传输速率和连接类型3. USB设备和主机的通信流程4. USB接口的编程方法和实现步骤5. USB接口在外部设备控制中的应用案例总结：本文详细介绍了单片机常用接口的知识，包括串口通信接口、并口通信接口、I2C接口、SPI接口和USB接口。

通过对每个接口的原理、应用和实例的介绍，读者可以更好地理解和应用这些接口，从而提升单片机应用的能力和灵活性。

希望读者能通过本文的学习，对单片机接口有更深入的了解和掌握。
