发动机主要部件的装配要求教案资料

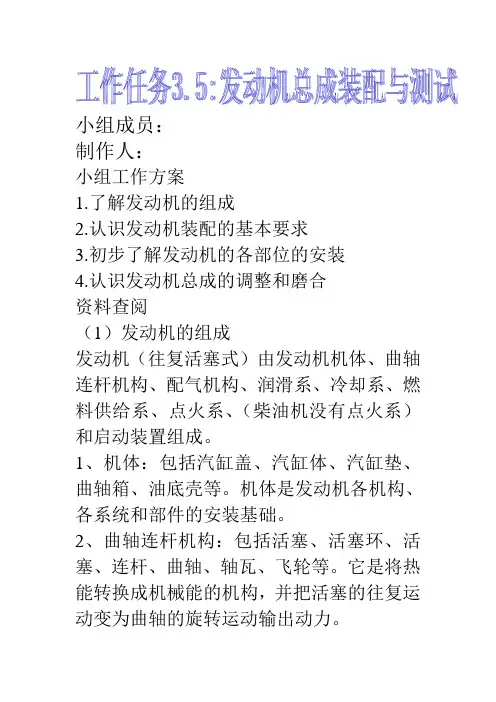

小组成员：制作人：小组工作方案1.了解发动机的组成2.认识发动机装配的基本要求3.初步了解发动机的各部位的安装4.认识发动机总成的调整和磨合资料查阅（1）发动机的组成发动机（往复活塞式）由发动机机体、曲轴连杆机构、配气机构、润滑系、冷却系、燃料供给系、点火系、（柴油机没有点火系）和启动装置组成。

1、机体：包括汽缸盖、汽缸体、汽缸垫、曲轴箱、油底壳等。

机体是发动机各机构、各系统和部件的安装基础。

2、曲轴连杆机构：包括活塞、活塞环、活塞、连杆、曲轴、轴瓦、飞轮等。

它是将热能转换成机械能的机构，并把活塞的往复运动变为曲轴的旋转运动输出动力。

3、配气机构：包括进气门、排气门、摇臂、推杆、挺杆、凸轮轴、曲轴齿轮及凸轮轴正时齿轮等。

4、润滑系：包括机油泵、集滤器、限压阀、机油粗滤清器、机油细滤清器、油道、机油压力表、油管和机油冷却系等。

5、冷却系：包括水泵、风扇、散热器、分水管、汽缸体及盖的水套、节温器、百叶窗、水温表、放水阀等。

6、供给系：包括汽油箱、汽油泵、汽油滤清器、化油器、空气滤清器、进气管、汽油表、排气管、排气消声器等。

7、点火系：包括蓄电池、发电机、断电器、分电器、点火线圈，点火开关、电流表、高压线、火花塞等。

8启动装置：包括起动机及其附属装置。

（2）发动机装配遵循的基本原则①装配时必须保持零部件、总成、工具及装配场地清洁。

②待装的总成和零部件，必须经过检查或试装确认合格。

③各部位不可互换的零部件，如气缸体与飞轮壳、连杆与连杆盖、气门与气门座等，一定要按装配记号装回原位，不准装错。

④主要的、有规定要求的螺纹节俭，必须按规定力矩和顺序，分若干次拧紧。

⑤螺纹联接件的所有配套件，如开口销、保险垫片以及垫圈等，一定要按规定装配齐全，不能丢失或漏装。

⑥关键部件组合件间的配合间隙，如活塞与气缸、曲轴轴颈与轴承以及轴类零件的轴向间隙、正时齿轮的啮合间隙、配气机构的配气相位、气门间隙等，都必须符合修理技术标准。

长安轿车销售有限公司
主轴瓦尺寸分组标记 连杆轴瓦尺寸分组标记
主轴瓦尺寸分组标记
曲轴箱缸孔、活塞 裙部尺寸分组配合

图8
12
长安轿车销售有限公司
3.1.6 活塞环的安装应满足以下要求： a)气环、刮环装入活塞相应的环槽，分别将其有标记面朝
向活塞顶面装配， b)钢带组合油环中的衬环开口处应对接，不得搭接。如下
活塞顶面凹槽位于进气侧
正时方向
图13

ห้องสมุดไป่ตู้
17
长安轿车销售有限公司

18
长安轿车销售有限公司
连 杆 轴 瓦 止 推 槽 位 于 排 气 侧
图14

19
3.2 曲轴和PCJ装配
长安轿车销售有限公司
图15
图22

26
长安轿车销售有限公司
正时方向
图23

27
长安轿车销售有限公司
3.2.6 连杆盖安装应与拆卸前对应的连杆体相配合，连杆盖上两定 位销装入连杆体定位销孔。连杆螺栓采用“屈服点法”按附录C规定 方法拧紧。按2、3、1、4缸的顺序拧紧或用拧紧机同时拧紧

36
长安轿车销售有限公司
气门弹簧涂有色标的大螺距端安置于上方
图33

37
长安轿车销售有限公司
图34

38
长安轿车销售有限公司
3.5.3 用标准挺柱进行装配,按照进气气门间隙（冷态） 0.2±0.04mm、排气气门间隙（冷态）0.3±0.04mm进行手工或 机器选配挺柱。 注：标准值为进气0.20，排气0.30。
长安轿车销售有限公司
图43

48
1)将进、排气凸轮轴 按照凸轮轴正时标 记“·”面向上放 置，凸轮轴正时工 装[CA301-016]按 右图所示卡入凸轮 轴正时定位面。

0.10～0.30
2 活塞(裙部)与气缸孔间隙
0.02～0.04
3 活塞环(一环)侧间隙
0.03～0.07
4 活塞环(二环)侧间隙
0.02～0.06
5 连杆大端与曲轴轴柄板侧间隙
0.10～0.28
6 曲轴轴向间隙
0.06～0.26
7 火花塞极点间隙
0.80～0.90
8 进气门间隙(冷态)
0.16～0.24
曲轴正时工装 缸体的定位销孔
图42
47
3.6.2 工 装安装方法：
将缸盖连接 螺栓按附录C 规定力矩拧 紧后，转动 曲轴，当飞 轮上的定位 孔与缸体的 定位销孔对 齐时，将曲 轴正时工装 [CA301-
曲轴正时工装 定位孔
图43
48
1)将进、排气凸轮 轴按照凸轮轴正时 标记“·”面向上 放置，凸轮轴正时 工装[CA301-016] 按右图所示卡入凸 轮轴正时定位面。
油槽装向曲柄方向
21 图16
3.2.2 上主轴瓦（有油孔），安装在曲轴箱轴承座内，下主 轴瓦（无油孔）安装在主轴承盖上，上下主轴瓦不允许装反， 瓦背应与轴承孔表面紧密贴合。
无油孔 图17
有油孔
图18
22
3.2.3 在装配曲柄连杆机构前，进行活塞冷却喷嘴的装配。活塞冷 却喷嘴（PCJ）应保证喷管顺畅无堵塞现象，定位销压入缸体定位 销孔，并按附录C规定力矩拧紧活塞冷却喷嘴螺栓.
1004033-A01
1000010-A01 1005011-A01 3707010-A01 1004040-A01 1000033-A01 Q151B1230TF2 3810010-A01 1009025-01 1000018-A01 1012010-01 3808010-02 1005036-A01 3742040-A01 1002017-01 1003117-01 1700012-A01 1000212-A01 Q1840625TF2 Q1840635TF3

一、教学目标1. 知识目标：（1）了解汽车发动机的组成部分及作用；（2）掌握发动机的常见故障及其维修方法；（3）熟悉发动机的保养与维护技巧。

2. 能力目标：（1）能够独立拆卸和组装发动机主要部件；（2）能够诊断和修复发动机的常见故障；（3）能够制定发动机的保养和维护计划。

3. 情感目标：培养学生对汽车行业的兴趣，提高学生的职业素养，培养学生的团队协作和沟通能力。

二、教学内容1. 发动机概述：介绍发动机的定义、分类和性能评价指标。

2. 发动机主要部件：（1）气缸体与气缸盖；（2）活塞与曲轴；（3）配气机构；（4）燃油系统；（5）冷却系统；（6）点火系统。

3. 发动机故障诊断与维修：（1）常见故障现象及原因；（2）故障诊断方法；（3）维修操作步骤。

4. 发动机保养与维护：（1）保养与维护的基本要求；（2）保养与维护的操作步骤；（3）保养与维护的注意事项。

5. 实践操作：（1）发动机拆卸与组装；（2）发动机故障诊断与维修；（3）发动机保养与维护。

三、教学方法1. 讲授法：讲解发动机的构造、原理和维修方法；2. 演示法：展示发动机部件和操作过程，让学生更直观地了解；3. 实践操作法：让学生亲自动手，提高操作技能；4. 小组讨论法：分组讨论故障原因和维修方法，培养学生的团队协作能力。

四、教学准备1. 教材和教学参考书；2. 发动机实物或模型；3. 工具和设备；4. 故障案例及解决方案。

五、教学评价1. 平时成绩：考察学生的出勤、课堂表现和作业完成情况；2. 实践操作成绩：评价学生在实践操作中的技能掌握情况；3. 期末考试：考察学生对发动机构造、故障诊断和维修方法的掌握程度。

六、教学计划1. 课时安排：本课程共计32课时，其中理论教学16课时，实践操作16课时。

2. 教学进度安排：第1-8课时：介绍发动机概述及主要部件；第9-16课时：讲解发动机故障诊断与维修方法；第17-24课时：讲解发动机保养与维护；第25-32课时：实践操作，包括发动机拆卸与组装，故障诊断与维修，保养与维护。

汽修教案：发动机汽缸盖的拆装与装配一、教学目标1. 了解发动机汽缸盖的结构和功能。

2. 掌握汽缸盖的拆装与装配方法。

3. 培养学生的动手操作能力和团队协作能力。

二、教学内容1. 发动机汽缸盖的结构和功能2. 汽缸盖拆装工具的使用3. 汽缸盖的拆装步骤4. 汽缸盖装配注意事项5. 汽缸盖装配步骤三、教学重点与难点1. 教学重点：汽缸盖的结构和功能，汽缸盖拆装与装配方法。

2. 教学难点：汽缸盖拆装与装配的步骤和注意事项。

四、教学准备1. 教学场地：汽修实验室2. 教学工具：汽缸盖拆装工具、发动机汽缸盖3. 教学设备：投影仪、教学视频五、教学过程1. 导入：介绍发动机汽缸盖的作用和重要性。

2. 讲解：讲解发动机汽缸盖的结构和功能。

3. 演示：播放汽缸盖拆装与装配的教学视频。

4. 实践：学生分组进行汽缸盖的拆装与装配操作。

5. 讨论：学生总结汽缸盖拆装与装配的步骤和注意事项。

6. 总结：教师总结本节课的重点内容和知识点。

7. 作业：布置相关的练习题，巩固所学知识。

六、教学评估1. 观察学生在实践操作中的表现，评估其动手能力。

2. 检查学生完成的汽缸盖拆装与装配作业，评估其理解能力和应用能力。

3. 进行小组讨论，评估学生的团队协作能力和问题解决能力。

七、教学拓展1. 介绍其他发动机部件的拆装与装配方法。

2. 探讨发动机维修中的常见问题及其解决方法。

3. 介绍汽修行业的发展趋势和职业规划。

八、教学反思1. 反思教学内容是否清晰易懂，是否满足学生的学习需求。

2. 反思教学方法是否有效，是否能够激发学生的学习兴趣。

3. 反思教学评估是否全面，是否能够准确评估学生的学习效果。

九、教学反馈1. 收集学生的反馈意见，了解学生的学习感受。

2. 根据学生的反馈调整教学内容和教学方法。

3. 及时给予学生反馈，指导其改进学习方法和学习态度。

十、教学计划1. 制定后续课程的教学计划，确保教学内容的连贯性。

2. 根据学生的学习进度和能力，合理安排教学内容和教学难度。

发动机主要部件的装配要求发动机主要部件的装配要求【摘要】本文通过对发动机主要部件的装配，提出装配的技术要求和注意事项。

【关键词】装配要点要求【引言】在发动机装配时，一些有特别装配要求的部件要格外注意，否则会因装配不当而引发事故，本文就此谈谈发动机的装配要求。

1．汽缸套的装配要点安装汽缸套时要求：缸套变形小，阻水圈密封好。

具体要点如下：1.1确保汽缸套和活塞的配合间隙在规定公差范围，有组号要求的注意区分，用量缸表测量合适后才可安装。

1.2安装前应保证缸体的缸口环带和安装阻水圈的腰带处清洁，防止有积碳或异物而损坏缸套的台肩和阻水圈。

1.3缸套的试配：在未装阻水圈之前，应放入缸套后其能在机体安装孔内自由放入、提出，要求既能轻轻转动，又无过大晃动量，且凸出量合适。

1.4安装阻水圈：装前必须进行质量检查，尺寸应符合要求，套装在缸套上应不扭曲，且高出环槽外表面0.8-1.0mm，外观光引起烧瓦、抱轴等重大事故；按规定装配瓦座：同一轴承座除不得装反外，注意方向，不同的轴承座也不可换位安装。

若原记号无，应在拆卸前事先做好标记。

否则会造成同心度的破坏，引起偏磨或抱轴现象。

3．活塞、连杆组的安装要点3.1同一台柴油机必须装同一重量组的连杆和活塞，不得超过工厂给出的工艺规定的最大误差范围，否则会影响曲轴惯性力平衡而引发事故。

3.2旧连杆装配前应检查其不垂直度（在连杆矫正器上进行），一般允许正反转测量差值不大于0.07mm。

3.3装配前应将活塞、销、连杆铜套除蜡并清洗干净，特别注意：活塞环槽、油环回油孔、铜套润滑孔有无金属屑；活塞与连杆的相对位置是否与规定的一致。

3.4活塞销的安装应将活塞放在油中或水中加热至90-100度，使销孔膨胀后将活塞销轻轻推入到位，然后装上内卡环。

装活塞销时应把活塞放在较光的木版或胶垫上，以防活塞受伤或变形。

活塞冷却后连杆应转动自如，此时安装活塞环。

3.5活塞顶部的燃烧室都具有方向性，都要求燃烧室对着喷油器一侧，千万不可装反，否则会造成柴油雾化不良而造成启动困难，油耗大，工作无力。

1
2
（2）活塞连杆组与曲轴的装合
① 按缸号标记及方向标记将活塞装入相应汽缸内如图1所示。并在活塞裙 部或汽缸壁上涂以润滑油(包括活塞环与槽)如图2，将各活塞连杆组装入汽 缸内，装配完毕应再次检查装配标记是否正确。
② 连杆轴瓦与连杆螺栓的装配。如图3所示
③ 连杆与曲轴连杆轴颈的装合。
1
2
3
3．中间轴的安装
（2）检查和安装各道主轴瓦片，并在轴瓦上涂以机油。
（3）将曲轴擦拭清洁后轻抬、慢放，平稳装入气缸体主轴瓦中如图1，在 曲轴落入主轴瓦的过程中应注意调整好曲轴止推轴承片与瓦座的对应位置。
（4）将各主轴承盖按记号装好，并按规定力矩先将中间一道主轴承盖拧紧 ，然后对称地向两端拧紧其余各道主轴承盖。每紧固一道轴承，转动一下曲 轴。曲轴装好后，检查其轴向间隙，应符合技术要求。如图2所示。
（5）装合正时齿轮与止推垫片(注意方位)。正时齿轮与轴颈为过渡配合、 键连接。
（6）安装曲轴油封时应注意其松紧度适中。如图3所示。
1
2
3
2．活塞连杆组的安装
（1）活塞连杆组的组装
①安装活塞销，如图1所示。 ②检查活塞连杆安装的正确性，即活塞顶与曲轴轴线的平行度。 ③检查偏缸。 ④安装活塞环，如图2所示。
（2）发动机在装配过程中，要做到工件不落地，工量具不落地和油 渍不落地，并保持工作台，工件盘和工、量具的清洁。
2． 待装零、部件要求
（1）准备装合的零、部件及总成都要经过检验及试验，必须保证质量合格。
（2）易损零件、紧固锁止件应全部换新，如气缸垫及其它衬垫、开口销、自 锁螺母、弹簧垫圈等，如图1所示。
1
2
3
3． 作业要求
（1）装配中所用的工量具应齐全、合格，尽量使用专用器具装配。

一、教学目标1. 知识目标：（1）了解汽车发动机的组成及工作原理；（2）掌握发动机主要部件的结构与功能；（3）熟悉发动机的维修方法及注意事项。

2. 能力目标：（1）能够独立拆卸和组装发动机主要部件；（2）能够诊断和修复发动机常见故障；（3）具备一定的发动机维修实践能力。

3. 情感目标：（1）培养对汽车发动机维修工作的兴趣；（2）树立正确的职业观念，提高职业素养；（3）增强团队合作意识，提高沟通与协作能力。

二、教学内容1. 发动机概述（1）发动机的类型及特点；（2）发动机的编号与分类；（3）发动机的性能评价指标。

2. 发动机结构与工作原理（1）发动机的组成部分；（2）发动机的工作原理；（3）发动机的燃烧过程。

3. 发动机主要部件（1）气缸体与气缸盖；（2）活塞与活塞销；（3）曲轴与凸轮轴；（4）气门组与气门传动组；（5）冷却系与润滑系；（6）点火系与燃油系。

4. 发动机维修方法及注意事项（1）维修工具与设备的使用；（2）发动机拆卸与组装顺序；（3）发动机故障诊断与排除；（4）维修过程中的安全注意事项。

5. 发动机常见故障案例分析（1）发动机不能启动；（2）发动机异响；（3）发动机漏油；（4）发动机动力不足；（5）发动机油耗过高。

三、教学方法1. 讲授法：讲解发动机的构造、工作原理及维修方法；2. 演示法：展示发动机拆卸、组装及故障诊断过程；3. 实践操作法：引导学生动手实践，提高操作技能；4. 案例分析法：分析发动机常见故障案例，培养学生解决问题的能力；5. 小组讨论法：鼓励学生相互交流、探讨，提高团队合作意识。

四、教学条件1. 教室环境：宽敞、明亮，配备多媒体教学设备；2. 实践场地：具备发动机拆卸、组装及维修的实训设备；3. 教材及辅助材料：汽车发动机构造与维修教材、维修工具及设备、故障案例资料。

五、教学评价1. 平时成绩：考察学生的出勤、纪律、课堂表现等；2. 实践操作成绩：评估学生在实践环节的表现，如拆卸、组装及故障诊断等；3. 期末考试：测试学生对发动机构造、维修方法及故障诊断的掌握程度；4. 小组讨论评价：评价学生在团队合作中的沟通、协作能力。

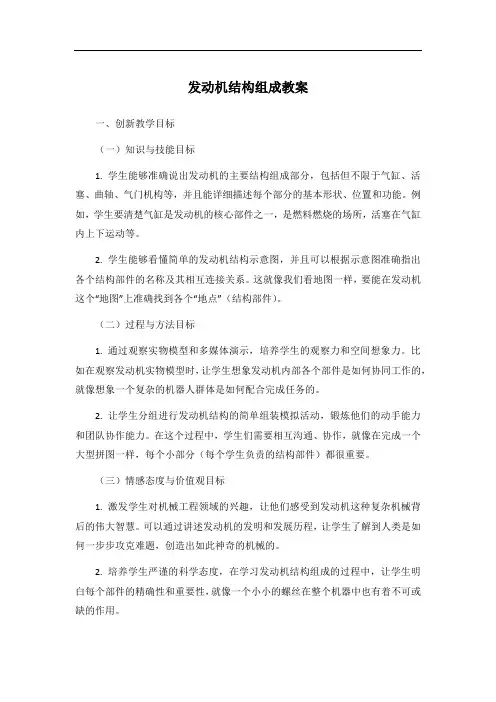

发动机结构组成教案一、创新教学目标（一）知识与技能目标1. 学生能够准确说出发动机的主要结构组成部分，包括但不限于气缸、活塞、曲轴、气门机构等，并且能详细描述每个部分的基本形状、位置和功能。

例如，学生要清楚气缸是发动机的核心部件之一，是燃料燃烧的场所，活塞在气缸内上下运动等。

2. 学生能够看懂简单的发动机结构示意图，并且可以根据示意图准确指出各个结构部件的名称及其相互连接关系。

这就像我们看地图一样，要能在发动机这个“地图”上准确找到各个“地点”（结构部件）。

（二）过程与方法目标1. 通过观察实物模型和多媒体演示，培养学生的观察力和空间想象力。

比如在观察发动机实物模型时，让学生想象发动机内部各个部件是如何协同工作的，就像想象一个复杂的机器人群体是如何配合完成任务的。

2. 让学生分组进行发动机结构的简单组装模拟活动，锻炼他们的动手能力和团队协作能力。

在这个过程中，学生们需要相互沟通、协作，就像在完成一个大型拼图一样，每个小部分（每个学生负责的结构部件）都很重要。

（三）情感态度与价值观目标1. 激发学生对机械工程领域的兴趣，让他们感受到发动机这种复杂机械背后的伟大智慧。

可以通过讲述发动机的发明和发展历程，让学生了解到人类是如何一步步攻克难题，创造出如此神奇的机械的。

2. 培养学生严谨的科学态度，在学习发动机结构组成的过程中，让学生明白每个部件的精确性和重要性，就像一个小小的螺丝在整个机器中也有着不可或缺的作用。

二、独特教学重点与难点（一）教学重点1. 发动机主要结构部件的名称、形状、位置和功能。

这是学习发动机结构组成的基础，如果连这些都搞不清楚，就像不知道一个房子的各个房间是做什么用的一样，根本无法深入理解发动机的工作原理。

2. 各结构部件之间的连接关系和协同工作原理。

发动机就像一个团队，每个部件都有自己的角色，它们之间的连接和配合是非常关键的。

例如，活塞的上下运动如何通过连杆传递给曲轴，进而转化为旋转动力，这是一个复杂但又非常重要的关系。

发动机装配的课程设计一、课程目标知识目标：1. 学生能理解发动机的基本构造及其工作原理，掌握发动机各部件的功能和装配关系。

2. 学生能了解并描述发动机装配过程中的关键步骤和安全规范。

3. 学生掌握发动机主要零件的名称、分类及在装配中的作用。

技能目标：1. 学生能够运用工具和设备，独立完成发动机模型的简单装配。

2. 学生通过小组合作，培养团队协作能力和问题解决能力，提高发动机装配的实践操作技能。

3. 学生能够阅读并理解发动机装配图，根据图纸进行正确的装配。

情感态度价值观目标：1. 培养学生对汽车工程技术的兴趣，激发探索精神和创新意识。

2. 强化学生的责任感，教育学生在装配过程中遵守安全规程，爱护设备，注重环保。

3. 增进学生对我国汽车工业的认识，培养其产业自豪感和职业规划意识。

课程性质：本课程为技术与工程领域的实践课程，注重理论知识与动手能力的结合。

学生特点：学生处于中学阶段，对具体操作和实践活动有较高的兴趣，具备一定的物理知识和动手能力。

教学要求：课程需结合学生的认知水平，通过直观教学和实践活动，使学生在做中学，学中做，达到知行合一。

教学过程中注重引导学生主动探索，小组合作，确保每位学生都能参与到发动机装配的过程中，实现课程目标的具体学习成果。

二、教学内容1. 引擎基本构造原理：讲解发动机的四大组成部分（曲柄连杆机构、配气机构、燃油系统、冷却系统），及其工作原理和相互关系。

教材章节：第二章“发动机的基本构造与工作原理”2. 发动机装配流程：详细介绍发动机装配的步骤，包括零件准备、预装配、主装配、调试等环节。

教材章节：第三章“发动机的装配与调试”3. 安全规范与操作技巧：讲解发动机装配过程中的安全规程，以及常用工具的操作技巧。

教材章节：第四章“发动机装配安全与操作技巧”4. 实践操作：组织学生进行发动机模型的装配实践，分组进行，确保每位学生都能参与其中。

教材章节：第五章“发动机装配实践”5. 装配图的阅读与理解：培养学生阅读装配图的能力，学会根据图纸进行正确的装配。

《汽车发动机构造与维修》教学教案一、教学目标1. 知识与技能：（1）了解汽车发动机的构造和原理；（2）掌握发动机主要零部件的维修方法；（3）学会使用相关工具和设备对发动机进行维修。

2. 过程与方法：（1）通过观察、分析发动机零部件，培养学生的空间想象力；（2）通过实践操作，提高学生的动手能力；（3）培养学生团队合作和解决问题的能力。

3. 情感态度与价值观：（1）培养学生对汽车维修行业的兴趣和职业认同感；（2）培养学生热爱汽车、热爱技术、勇于探索的精神。

二、教学内容1. 发动机的概述（1）发动机的作用和类型；（2）发动机的性能指标。

2. 发动机的构造（1）发动机的组成部分；（2）发动机的工作原理。

3. 发动机的主要零部件（1）曲轴连杆机构；（2）配气机构；（3）燃料供给系统；（4）冷却系统；（5）润滑系统。

4. 发动机的维修方法（1）维修工具和设备的使用；（2）零部件的更换和维修；（3）发动机的调试。

5. 发动机故障诊断与排除（1）故障现象的判断；（2）故障原因的分析；（3）故障的排除方法。

三、教学重点与难点1. 教学重点：（1）发动机的构造和原理；（2）发动机主要零部件的维修方法；（3）发动机故障诊断与排除。

2. 教学难点：（1）发动机工作原理的理解；（2）零部件维修方法的掌握；（3）故障诊断与排除的实际操作。

四、教学方法与手段1. 教学方法：（1）讲授法：讲解发动机的构造、原理和维修方法；（2）演示法：展示发动机零部件和维修操作；（3）实践法：学生动手操作，进行实际维修。

2. 教学手段：（1）多媒体课件：展示发动机的构造和原理；（2）实物模型：观察发动机零部件；（3）工具和设备：进行实际维修操作。

五、教学过程1. 导入：（1）引导学生关注汽车发动机的作用和重要性；（2）激发学生对发动机维修的兴趣。

2. 新课讲解：（1）讲解发动机的构造和原理；（2）介绍发动机主要零部件的功能和维修方法；（3）讲解发动机故障诊断与排除的方法。

飞轮的安装根据结构的不同有需先安装曲轴飞轮组的，但现代 汽车一般是先装配曲轴轴承，后装配曲轴油封，再装配飞轮和曲 轴正时齿轮。装配油封时可在油封与支承座结合面上涂上汽车专 用密封胶，以防油封漏油，而在与曲轴的密封部位涂上机油。
第2页/共10页
4、活塞连杆组的安装
活塞、连杆、连杆轴瓦应按标记配对，检查安装方向并与气缸 对号入座是否准确无误，然后进行装配。 活塞连杆组的检查与安装步骤如下： ①将气缸体侧置，用纱布擦拭干净气缸筒。 ②将每缸对应的活塞连杆组件先不装活塞环从气缸的上部装入 气缸中，并把连杆大头的轴承、连杆盖按规定拧紧力矩紧固安 装在曲轴连杆轴颈上。
第9页/共10页
8、进、排气歧管的安装 彻底清理进、排气歧管内部，检查其接合面的平面度，
确认符合规定后，装上衬垫，再装上进、排气歧管。安装 固定螺栓，然后，由中间向两端逐次均匀地拧紧。
第8页/共10页
9、冷却系的安装 ①安装气缸盖出水管、节温器和冷却液温度感应塞。 ②安装水泵。将衬垫涂以黄油，贴在气缸体前面的水泵安装结合面，将 水泵装上，拧紧固定螺钉。 ③安开口销。 10、燃料供给系的安装 ①垫好汽油泵衬垫，安装汽油泵，拧紧固定螺钉，再联接输油管。 ②安装化油器或燃油喷射装置，联接各控制拉杆和输油管。 ③安装空气过滤器。 11、润滑系其他装置的安装 ①安装加机油管和标尺。 ②安装机油滤清器（粗滤器、细滤器）、机油感应塞，联接管路、加注 机油。 12、其他辅助装置的安装 将风扇、曲轴箱通风管道、空调压缩机、交流发电机、起动机、动力转 向油泵等依次安装到发动机机体上。
⑧检查所装配的正时配气机构的安装标记是否对准，若时V 带或正时链条张紧后标记有误，应重新调整。气门间隙螺钉 调节正时配气机构，在正时配气传动机构装配完毕后，应调 整进排气门间隙到规定范围。

四、安装汽缸盖及配气机构
1.将各气门插入相应的气 门导管中，检查气门与气门 座的密封性（可用汽油进行 渗漏检验），不符合要求时 ，应进行手工研磨。
2.取出各气门，装好气 门弹簧下座，用专用工具将 气门油封压装在气门导管上 （见图8－7），再重新插入 已研磨好的与各缸相对应的 气门，装好气门弹簧、上弹 簧座及锁片（使用过的旧锁 片不准再用），并用塑料锤 轻轻敲击数次，以确保锁片 安装的可靠性。
汽车发动机发动机的总装与调试
会计学
1
模块八 发动机的总装与调试
课题一 发动机的总装 课题二 发动机的磨合 课题三 发动机竣工验收
第1页/共65页
课题一 发动机的总装
1.发动机的总装顺序 2.发动机的调整方法
1.发动机总装技术要求 2.发动机装配顺序及调整
第2页/共65页
• 桑塔纳3000型轿车发动机在总装过程中有哪 些技术要求？应注意那些事项？装配的顺序是什
再拧出10、9螺栓孔中的定
位螺栓，拧入2只缸盖螺栓
。
7.按图8－9所示的顺
序分三次拧紧各缸盖螺栓
：第一次扭至20 N·m ；第 二次扭至40 N·m ；第三次
图8-9 汽缸垫安装方向
拧紧8.1轮80轴°油。封。用专用工具将油封压入油封承
孔中。
9.安装气门罩盖密封衬垫、密封条、气门
罩盖、压条及储油器等，并以10 N·m 的力矩
4.装曲轴置于缸体主轴承座孔中，按规定扭
矩依次从中间向两侧分三次拧紧各轴承盖螺栓，
最终扭紧力矩为65N曲轴检查其轴向间隙，其间
隙值为0.07～0.21mm；每紧固一道主轴承盖后应
转动曲轴数周，无明显阻力。检查其径向间隙(可
在轴颈上放置一根塑料间隙条，按规定力矩拧紧

12
• 二、发动机装配的一般工艺和技术要求
• 6.油底壳及附件的安装 • （1）安装机油泵和机油集滤器。 • （2）安装油底壳。装上密封垫，涂上密封胶后再装上油底
壳，对称均匀地拧紧油底壳紧固螺钉。 • （3）安装分电器。对触点式分电器，先将触点间隙调到
0.35～0.45mm，再按规定位置把分电器轴准确地装入传动轴 槽内，旋紧分电器外壳固定螺钉。 • （4）安装机油滤清器、机油管、曲轴箱通风管、水泵、发 电机、起动机、化油器及汽油泵等。如有空调压缩机也应装 上，并加注合适的润滑油及冷却液等。 • （5）安装进、排气歧管。
垫圈等，一定要按规定装配齐全，不能丢失或漏装。 • （12）装配过程中，应使用规定的工具，采用正确的操作方
法和手段，防止拆装中非正常的零部件损伤以及设备和人员 的安全事故，禁止野蛮操作。
5
• 二、发动机装配的一般工艺和技术要求
• 1．曲轴与轴承的安装 • 将气缸体倒置在工作台或装配架上，用压缩空气将气缸体
和曲轴上的油道反复吹通。把轴承按编号装入轴承座中， 轴承应与轴承座和轴承盖密合，定位凸棒完整。轴承两端 面应高出轴承座及盖的接合面0.03～0.06mm。在轴承内表 面上稍涂润滑油。
6
• 二、发动Βιβλιοθήκη 装配的一般工艺和技术要求• 1．曲轴与轴承的安装 • 将曲轴置于气缸体轴承座孔内，轴承盖按原来的位置装在
1
• 第8一.1节发动发机动总机成的的装拆配卸要与求解体 • 第二节 发动机大修后的磨合试验与竣工验收
2
• 一、发动机的装配要求 • 1．发动机装配前的准备工作 • （1）发动机装配前必须认真清洗零件和工具，保持装配
场所的清洁，并将工具工作台、机具有序摆放。 • （2）待装零件、组合件、总成准备齐全。 • （3）按规定配齐衬垫、螺栓、螺母、垫圈、开口销和锁

二、学习内容
7.发动机验收标准 7.发动机验收标准
1）发动机在正常工作温度下，5秒内能迅速启动，怠速、中速、高 速运转均匀、稳定。 2）在正常工作状况下，不得有过热现象。转速改变时，应过渡圆滑， 突然加速或减速时，不得有爆燃或回火现象。 3）发动机不允许有活塞敲缸声和活塞销、连杆轴承、曲轴轴承等异 响。 4）发动机最大功率应不低于原厂规定的90％，最大扭距应不低于原 厂规定的95％，最低燃料消耗应符合原厂规定。 5）发动机气缸压力应符合原厂规定，各缸压力差，汽油机不超过各 缸平均值的8%，柴油机不超过10%。 6）发动机排放限值符合 GB7258-1997《机动车运行安全技术条件》 之规定。 7）发动机热磨合后，各部位不应漏油、漏水、漏气、漏电现象。 8）发动机各部螺栓、螺母的拧紧力距符合有关规定。
二、学习内容
6.发动机装配后的热试 6.发动机装配后的热试
将完全装复好的发动机进行起动，以本身产生的动力进行试运转的 过程，叫做热试。其中发动机自行空运转的磨合称为无负荷热磨合；加 载运转的磨合称为有负荷热磨合。无负荷热磨合转速取 0.4~0.55Pe （Pe为发动机额定功率）。有负荷热磨合起始转速为 0.4~0.5Pe，磨合 终了转速一般取0.8Pe。热试的目的是为了检查发动机是否达到了应有 的性能，同时为发动机作一次走合，以保证发动机的正常使用。 1）热试的前提条件 （1）加正常使用的机油。 （2）加注冷却液。 （3）接通燃油系、起动系和点火系。 （4）接通机油压力表、水温表、发动机转速表等。
磨合阶段 1 2 3 曲轴转速/（r.min-1） 200 400 800 冷磨时间/min 50 50 30
二、学习内容
5.发动机装配后冷磨 5.发动机装配后冷磨
4）冷磨中注意事项 在冷磨的整个过程中，都要注意观察机油压力是否正常和各机 件的工作情况是否良好，如发现有不正常现象或特殊的响声时， 应立即停止，进行检查排除后再进行磨台。 5）冷磨后注意事项 冷磨后，放出全部润滑油，用80%柴油和20%的机油混合成清洗 液加入发动机，运转5min,然后放出，以清洗油道及各摩擦副。 也可视情将发动机再行分解，检查活塞、活塞环与气缸接触情 况，各轴颈与轴承的磨合是否正常等。然后修整差的部位和排 除所发现的故障，并将发动机各部件清洗干净，按规定全部装 复，进行热试。

课时安排：2课时教学目标：1. 了解内燃机的组成部分及作用。

2. 掌握内燃机各部件的装配方法和步骤。

3. 培养学生的动手能力和团队协作精神。

教学重点：1. 内燃机各部件的装配方法。

2. 内燃机装配过程中的注意事项。

教学难点：1. 内燃机各部件的装配顺序。

2. 内燃机装配过程中的误差控制。

教学准备：1. 内燃机模型或实物。

2. 内燃机各部件（气缸、活塞、连杆、曲轴、进气门、排气门、火花塞等）。

3. 装配工具（扳手、螺丝刀、锤子等）。

教学过程：第一课时一、导入1. 引导学生回顾内燃机的基本原理和组成部分。

2. 提出问题：内燃机是如何装配的？各部件的装配顺序是什么？二、讲解内燃机各部件的装配方法1. 气缸的装配：先安装活塞环，然后依次安装活塞、连杆和曲轴。

2. 进气门和排气门的装配：先安装气门弹簧，然后安装气门导管、气门和气门座。

3. 火花塞的装配：先安装火花塞绝缘体，然后安装火花塞。

4. 其他部件的装配：按照装配图的要求，依次安装其他部件。

三、演示内燃机装配过程1. 教师现场演示内燃机装配过程，讲解各部件的装配顺序和注意事项。

2. 学生观察并记录装配过程。

四、学生分组实践1. 学生分组，每组领取一套内燃机部件和工具。

2. 按照教师讲解的装配方法，进行内燃机装配实践。

3. 教师巡回指导，解答学生提出的问题。

第二课时一、复习上节课所学内容1. 复习内燃机各部件的装配方法。

2. 复习内燃机装配过程中的注意事项。

二、讲解内燃机装配过程中的误差控制1. 讲解装配过程中的误差来源。

2. 介绍误差控制的方法和技巧。

三、学生分组实践1. 学生再次分组，每组领取一套内燃机部件和工具。

2. 按照教师讲解的装配方法，进行内燃机装配实践，并注意误差控制。

3. 教师巡回指导，解答学生提出的问题。

四、总结与评价1. 教师总结本节课所学内容，强调内燃机装配的重要性和注意事项。

2. 学生展示装配好的内燃机，教师进行评价。

教学反思：1. 本节课通过讲解、演示和实践活动，使学生掌握了内燃机各部件的装配方法和步骤。
