电容滤波电路电感滤波电路的作用和原理电容滤波电路的作用是通过电容器来滤除输入信号中的高频成分。
它的原理是利用了电容器在频率响应上的特性。
电容器具有阻挡低频信号通过而使高频信号通过的特点，可以有效滤除输入信号中的高频干扰。
当传入的信号频率较高时，电容器会表现出较低的阻抗，从而使高频信号通过；而当信号频率较低时，电容器的阻抗升高，从而阻挡低频信号通过。
通过合理选择电容器的数值，可以实现对特定频率范围内的信号进行滤波。
电感滤波电路的作用是通过电感元件来滤除输入信号中的低频成分。
其原理是利用电感器在频率响应上的特性。
电感器阻抗随频率的增加而增加，可以有效地滤除输入信号中的低频干扰。
对于高频信号，电感器的阻抗较低，充当导线的作用，使信号通过；而对于低频信号，电感器的阻抗升高，阻碍低频信号通过。
合理选择电感器的数值可以实现对特定频率范围内的信号进行滤波。
电容滤波电路和电感滤波电路在实际应用中经常结合使用，以达到更好的滤波效果。
它们可以通过串联或并联的方式组合使用。
串联时，电容器用来滤除高频成分，电感器用来滤除低频成分；并联时，电容器用来滤除低频成分，电感器用来滤除高频成分。
这样可以使得输入信号中的各种频率成分都得到滤除，实现更加理想的滤波效果。
总之，电容滤波电路和电感滤波电路是常见的滤波电路，其作用是通过滤除或衰减不需要的频率成分来使输入信号变得更加纯净。
其原理是利用电容器和电感器在频率响应上的特性，通过合理选择电容器和电感器的数值，可以实现对特定频率范围内的信号进行滤波。
电容滤波电路和电感滤波电路可以组合使用，以达到更好的滤波效果。
桥式整流滤波原理
桥式整流滤波是一种常用的电子电路，用于将交流电转化为直流电。
它的工作原理基于桥式整流和滤波两个步骤的组合。
首先，桥式整流是将输入的交流电信号转化为单向的脉动直流信号。
桥式整流电路中通常用四个二极管组成一个桥形结构，通过控制二极管的导通状态，能够将输入的交流信号的负半周和正半周分别独立地变成一个相同方向的脉动直流信号输出。
然后，滤波是为了去除桥式整流输出的脉动直流信号中的纹波部分，使其更接近理想的直流信号。
常见的滤波电路一般采用电容器进行滤波，将电容器与负载电阻串联连接，通过电容器的充放电过程，可以平滑输出电压或电流的脉动。
整个桥式整流滤波电路的工作过程是这样的：当交流电信号输入时，桥式整流电路根据交流信号的正负半周分别进行整流，经过整流后得到脉动直流信号。
然后脉动直流信号经过滤波电路的处理，被电容器平滑后输出为近似稳定的直流信号。
总结来说，桥式整流滤波电路通过桥式整流将交流信号转为脉动直流信号，再通过滤波电路将脉动直流信号平滑输出，从而实现了从交流电到直流电的转换。
这种电路在许多电子设备中广泛应用，如电源适配器、电动机驱动器等。

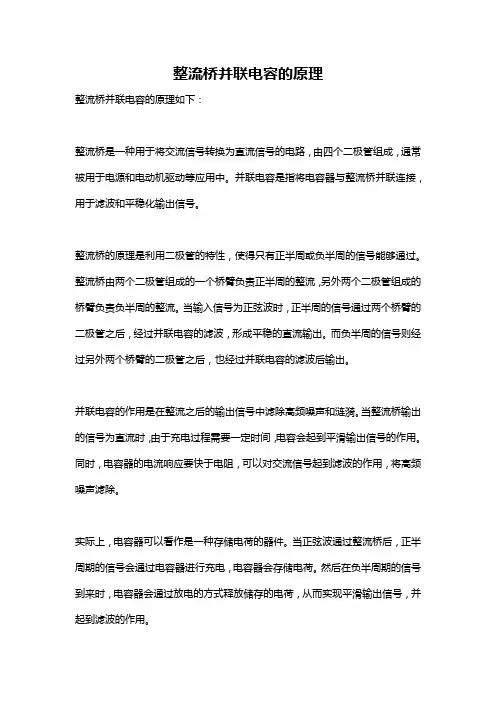

整流桥并联电容的原理
整流桥并联电容的原理如下：
整流桥是一种用于将交流信号转换为直流信号的电路，由四个二极管组成，通常被用于电源和电动机驱动等应用中。
并联电容是指将电容器与整流桥并联连接，用于滤波和平稳化输出信号。
整流桥的原理是利用二极管的特性，使得只有正半周或负半周的信号能够通过。
整流桥由两个二极管组成的一个桥臂负责正半周的整流，另外两个二极管组成的桥臂负责负半周的整流。
当输入信号为正弦波时，正半周的信号通过两个桥臂的二极管之后，经过并联电容的滤波，形成平稳的直流输出。
而负半周的信号则经过另外两个桥臂的二极管之后，也经过并联电容的滤波后输出。
并联电容的作用是在整流之后的输出信号中滤除高频噪声和涟漪。
当整流桥输出的信号为直流时，由于充电过程需要一定时间，电容会起到平滑输出信号的作用。
同时，电容器的电流响应要快于电阻，可以对交流信号起到滤波的作用，将高频噪声滤除。
实际上，电容器可以看作是一种存储电荷的器件。
当正弦波通过整流桥后，正半周期的信号会通过电容器进行充电，电容器会存储电荷。
然后在负半周期的信号到来时，电容器会通过放电的方式释放储存的电荷，从而实现平滑输出信号，并起到滤波的作用。
并联电容的值选择在滤波电感的范围内，以得到更好的滤波效果。
并联电容的值越大，对于高频信号的滤波效果也越好，但是电容器的体积和成本也会增加。
在实际应用中，需要根据具体的需求和成本考虑，选择适当的电容器。
综上所述，整流桥并联电容的原理是利用整流桥将交流信号转换为直流信号，通过并联电容的滤波作用，将高频噪声和涟漪从输出信号中滤除，实现平稳且稳定的直流输出。
桥式整流电路计算桥式整流属于全波整流,它不就是利用副边带有中心抽头的变压器,用四个二极管接成电桥形式,使在电压V2的正负半周均有电流流过负载,在负载形成单方向的全波脉动电压。
桥式整流电路计算主要参数:单相全波整流电路图利用副边有中心抽头的变压器与两个二极管构成如下图所示的全波整流电路。
从图中可见正负半周都有电流流过负载,提高了整流效率。
全波整流的特点:输出电压V O高;脉动小;正负半周都有电流供给负载,因而变压器得到充分利用,效率较高。
主要参数:桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点,把电感器与负载串联起来,以达到使输出电流平滑的目的。
从能量的观点瞧,当电源提供的电流增大(由电源电压增加引起)时,电感器L把能量存储起来;而当电流减小时,又把能量释放出来,使负载电流平滑,电感L有平波作用桥式整流电路电感滤波优点:整流二极管的导电角大,峰值电流小,输出特性较平坦。
桥式整流电路电感滤波缺点:存在铁心,笨重、体积大,易引起电磁干扰,一般只适应于低电压、大电流的场合。
例10.1.1桥式整流器滤波电路如图所示,已知V1就是220V交流电源,频率为50Hz,要求直流电压V L=30V,负载电流I L=50mA。
试求电源变压器副边电压v2的有效值,选择整流二极管及滤波电容。
桥式整流电路电容滤波电路图10、5分别就是单相桥式整流电路图与整流滤波电路的部分波形。
这里假设t<0时,电容器C已经充电到交流电压V2的最大值(如波形图所示)。
结论1:由于电容的储能作用,使得输出波形比较平滑,脉动成分降低输出电压的平均值增大。
结论2:从图10、6可瞧出,滤波电路中二极管的导电角小于180o,导电时间缩短。
因此,在短暂的导电时间内流过二极管很大的冲击电流,必须选择较大容量的二极管。
在纯电阻负载时:有电容滤波时:结论3:电容放电的时间τ=R L C越大,放电过程越慢,输出电压中脉动(纹波)成分越少,滤波效果越好。
桥式整流滤波电路原理
桥式整流滤波电路是一种常用的电路，用于将交流电信号转换为直流电信号，并通过滤波电路去除信号中的高频噪音。
其原理是通过四个二极管构成一个桥式整流电路，将交流电输入的两相信号分别连接到桥路的两个交流输入端，在输出端连接负载。
当输入信号的正半周时，D1和D3导通，D2和D4
截止，电流从交流输入端1流向输出端，得到正向整流输出。
当输入信号的负半周时，D2和D4导通，D1和D3截止，电
流从交流输入端2流向输出端，得到反向整流输出。
这样，桥式整流电路既能实现正向整流输出，也能实现反向整流输出。
为了进一步去除交流信号中的高频噪音，需要在桥式整流电路的输出端连接一个滤波电路。
滤波电路通常由电容器和电感器组成。
电容器能够将交流信号中的高频成分通过电容效应滤除，只留下直流信号。
而电感器则具有阻抗对高频信号具有较大的阻抗，从而能够进一步滤除高频噪音。
因此，在滤波电路中，电容器和电感器的串联能够有效去除交流信号中的高频噪音。
通过桥式整流滤波电路，我们可以将交流电信号转换为直流电信号，并去除其中的高频噪音，得到一个平稳的直流输出信号。
这种电路在电子设备中广泛应用，用于提供稳定的直流电源。
桥式整流滤波电路工作原理桥式整流滤波电路是一种常见的电路，广泛应用在电子设备和电源系统中。
它的作用是将交流电信号转换为直流电信号，并减小输出信号中的纹波（即交流成分的残余）。
本文将详细介绍桥式整流滤波电路的工作原理。
1. 整流原理桥式整流电路是通过四个二极管组成的桥式整流电路，其中两个二极管位于交流输入端，另外两个二极管位于直流输出端。
当交流电源线上的电压为正时，D1和D4导通，电流通过它们流向输出。
与此同时，D2和D3不导通。
当交流电源线上的电压为负时，D2和D3导通，电流通过它们流向输出，而D1和D4不导通。
通过这样的工作原理，桥式整流电路实现了将交流输入电压转换为具有相同极性的直流输出电压。
2. 滤波原理虽然桥式整流电路可以将交流电信号转换为直流电信号，但输出的直流电信号仍然存在着交流成分，称为纹波。
为了减小纹波，需要加入滤波电路。
常用的滤波电路有电容滤波电路和电感滤波电路。
2.1 电容滤波电路工作原理电容滤波电路采用电容器作为滤波元件。
当交流电信号经过整流电路后，电容器会储存电荷并释放电流。
在整个工作周期内，电容器会随着整流电流的变化进行充电和放电。
这样，当电容器充电时，可以弥补整流电路输出波形的低点，而在放电时，可以弥补波形的高点，从而减小纹波幅度，实现滤波效果。
2.2 电感滤波电路工作原理电感滤波电路采用电感器作为滤波元件。
电感器具有阻抗，其阻抗随着交流电频率的改变而变化。
在桥式整流滤波电路中，交流电压经过整流后，电感器会阻挡住交流电压的变化，只允许直流电压流过，从而起到滤波的作用。
电感滤波电路具有对低频信号具有很好的滤波效果的特点。
3. 桥式整流滤波电路的工作原理将整流电路和滤波电路组合在一起，就形成了桥式整流滤波电路。
在桥式整流电路中，交流电信号首先经过整流电路，将交流电信号转换为直流电信号，并将其输出。
然后，直流电信号经过滤波电路，通过电容或电感器对信号进行滤波，减小纹波的幅度。

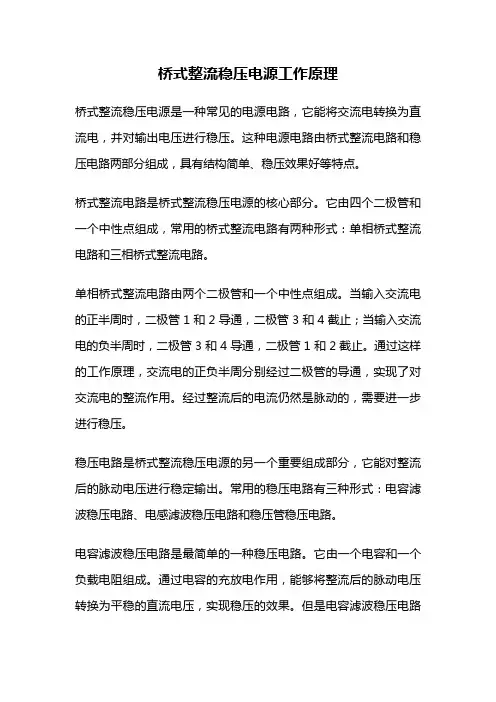

桥式整流稳压电源工作原理桥式整流稳压电源是一种常见的电源电路，它能将交流电转换为直流电，并对输出电压进行稳压。
这种电源电路由桥式整流电路和稳压电路两部分组成，具有结构简单、稳压效果好等特点。
桥式整流电路是桥式整流稳压电源的核心部分。
它由四个二极管和一个中性点组成，常用的桥式整流电路有两种形式：单相桥式整流电路和三相桥式整流电路。
单相桥式整流电路由两个二极管和一个中性点组成。
当输入交流电的正半周时，二极管1和2导通，二极管3和4截止；当输入交流电的负半周时，二极管3和4导通，二极管1和2截止。
通过这样的工作原理，交流电的正负半周分别经过二极管的导通，实现了对交流电的整流作用。
经过整流后的电流仍然是脉动的，需要进一步进行稳压。
稳压电路是桥式整流稳压电源的另一个重要组成部分，它能对整流后的脉动电压进行稳定输出。
常用的稳压电路有三种形式：电容滤波稳压电路、电感滤波稳压电路和稳压管稳压电路。
电容滤波稳压电路是最简单的一种稳压电路。
它由一个电容和一个负载电阻组成。
通过电容的充放电作用，能够将整流后的脉动电压转换为平稳的直流电压，实现稳压的效果。
但是电容滤波稳压电路的稳定性较差，无法应对大功率负载。
电感滤波稳压电路是一种较为常用的稳压电路。
它由一个电感、一个电容和一个负载电阻组成。
电感的作用是使电流平滑，电容的作用是将脉动电压转换为平稳的直流电压，负载电阻则起到稳压的作用。
电感滤波稳压电路具有较好的稳定性和抗干扰能力。
稳压管稳压电路是一种精度较高的稳压电路。
它由稳压管、电阻和负载电阻组成。
稳压管是一种具有稳定电压输出特性的二极管。
当输入电压发生变化时，稳压管能够自动调节电阻，使输出电压保持不变。
这种稳压电路稳定性好，但成本较高。
总结起来，桥式整流稳压电源的工作原理是通过桥式整流电路将交流电转换为直流电，然后通过稳压电路对输出电压进行稳定。
不同的稳压电路可以根据需求选择，以满足对输出电压稳定性和抗干扰能力的要求。
一、概述不可控整流电路是一种常见的电力电子电路，其用途广泛，可以实现交流电到直流电的转换。
而在不可控整流电路中，三相桥式不可控整流电路因其电路结构简单、工作稳定可靠而得到广泛应用。
然而，在实际应用中，不可控整流电路的输出往往伴随着一定的谐波和波动，为了解决这一问题，常常会在电路输出端接入电感电容滤波器。
本文将对三相桥式不可控整流电路带电感电容滤波器进行详细的计算分析，以期为工程实践提供参考。
二、三相桥式不可控整流电路简介三相桥式不可控整流电路采用了三相桥式整流电路，其具有结构简单、电能利用率高等特点。
在电路中，当三相交流电输入时，经过变压器升压后，通过整流桥接入负载电路，将交流电转换为直流电。
整流电路采用晶闸管作为开关元件，实现了对电流的控制，从而保证了整流电路的稳定性和可靠性。
三、带电感电容滤波器原理及特点1. 带电感电容滤波器原理带电感电容滤波器是一种常见的电路滤波器，它是通过电感和电容的串联和并联组合来对电路的输出进行滤波，去除不必要的谐波和波动，使得输出电压平稳。
其原理是利用电感对电路中的高频部分进行阻挡，而通过电容对电路中的低频部分进行通行，从而实现对电路输出波形的平滑处理。
2. 带电感电容滤波器特点带电感电容滤波器具有频率选择性强、波形平滑、抑制谐波等特点，能够有效地改善整流电路的输出波形，提高电路的工作效率和稳定性。
四、三相桥式不可控整流电路带电感电容滤波器设计1. 电路参数确定在设计三相桥式不可控整流电路带电感电容滤波器时，首先需要确定待滤波的电路的参数，包括输入电压、输出负载等。
根据电路的具体参数，可以计算出所需的滤波器参数。
2. 电感电容滤波器参数计算电感电容滤波器的参数计算是基于电路的频率响应和阻抗匹配来确定的。
根据电路的输入频率和输出波形要求，可以计算出电感和电容的数值大小，使得滤波器能够有效地滤除不必要的谐波和波动。
3. 电感电容滤波器的连接方式电感电容滤波器的连接方式有多种，包括串联式、并联式等，根据电路的需求和设计要求选择适合的连接方式。
整流滤波电路桥式整流滤波电路一：[整流滤波电路]几种滤波整流电路的介绍总结（一）一、有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。
常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。
该电路的优点是：1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。
2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。
如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie = （1+ β ）ib之故）。
3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC无源滤波输出直流电压相等。
这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。
二、复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ 型3种形式，如图Z0715所示。
它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。
其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。
图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。
其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。
对直流分量而言，C2 可视为开路，RL上的输出直流电压为：对于交流分量而言，其输出交流电压为：若满足条件则有由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。
一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。
其工作原理主要通过二极管的导通和截止来实现。
在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。
这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。
二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。
其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。
在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。
三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。
其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。
四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。
其工作原理主要包括串联稳压和并联稳压两种方式。
串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。
五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。
在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。
对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。
六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。
1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。
三相整流滤波电路介绍
三相整流滤波电路是一种常见的电力电子技术应用。
它主要用于将三相交流电源转化为直流电源，其具有稳定、高效等优点，因此广泛应用于电力电子领域。
本篇文章将对三相整流滤波电路的原理、结构及其应用进行详细介绍。
1. 原理
三相整流滤波电路是将三相交流电信号经过三相桥式整流后，使用电容器和电感器组成的滤波器对直流电进行滤波，所得到的直流输出时值稳定、波动较小的电源。
整流电路的作用就是将输入的交流电转换为直流电，而滤波电路的作用在于使得输出的直流电更加稳定，减少波动。
2. 结构
三相整流滤波电路包含三部分：三相桥式整流器、滤波器和负载。
三相桥式整流器由六个二极管构成，其作用是将三相电压转化为半波直流电压。
滤波器由电感、电容组成，主要作用是将半波直流电压变为稳定的直流电压。
负载通常是电路的最后一级，其作用是消耗输出
电流，将电能转化为实际功率输出。
3. 应用
三相整流滤波电路广泛应用于传感器、变频器、电池管理系统、电动机驱动器等领域。
它们在工业生产控制系统中具有非常重要的作用。
4. 总结
三相整流滤波电路是一种重要的电力电子技术应用。
通过三相桥式整流器和滤波器的组合，有效地将三相交流电信号转换为直流电信号，实现功率输出。
与传统直流电源相比，三相整流滤波电路具有更高的效率和更加稳定的性能。
随着科技的不断发展，它在工业生产控制领域的应用将得到更加广泛的拓展。
桥式整流电路原理;电感滤波原理;电容滤波原理桥式整流电路原理桥式整流电路如图1所示，图中B为电源变压器，它的作用是将交流电网电压e1变成整流电路要求的交流电压，RL是要求直流供电的负载电阻，四只整流二极管D1～D4接成电桥的形式，故有桥式整流电路之称。
图１桥式整流电路的工作原理可分析如下。
为简单起见，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大。
在e2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向RL，再由二极管D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。
在负载上产生一个极性为上正下负的输出电压。
其电流通路可用图1（a）中虚线箭头表示。
在e2的负半周，其极性与图示相反，电流从变压器副边线圈的下端流出，只能经过二极管D2流向RL，再由二极管D4流回变压器，所以D1、D3反偏截止，D2、D4正向导通。
电流流过RL时产生的电压极性仍是上正下负，与正半周时相同。
其电流通路如图1（b）中虚线箭头所示。
综上所述，桥式整流电路巧妙地利用了二极管的单向导电性，将四个二极管分为两组，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。
图２根据上述分析，可得桥式整流电路的工作波形如图2。
由图可见，通过负载RL的电流iL以及电压uL的波形都是单方向的全波脉动波形。
桥式整流电路的优点是输出电压高，纹波电压较小，管子所承受的最大反向电压较低，同时因电源变压器在正、负半周内都有电流供给负载，电源变压器得到了充分的利用，效率较高。
因此，这种电路在半导体整流电路中得到了颇为广泛的应用。
桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。
从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时，电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，所以电感L有平波作用。
桥式整流电路计算 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】桥式整流电路计算桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
桥式整流电路计算主要参数：单相全波整流电路图利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。
从图中可见正负半周都有电流流过负载，提高了整流效率。
全波整流的特点：输出电压V O高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。
主要参数：桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。
从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时,电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，电感L有平波作用桥式整流电路电感滤波优点：整流二极管的导电角大，峰值电流小，输出特性较平坦。
桥式整流电路电感滤波缺点：存在铁心，笨重、体积大，易引起电磁干扰,一般只适应于低电压、大电流的场合。
例10.1.1桥式整流器滤波电路如图所示，已知V1是220V交流电源，频率为50Hz，要求直流电压V L=30V，负载电流I L=50mA。
试求电源变压器副边电压v2的有效值，选择整流二极管及滤波电容。
桥式整流电路电容滤波电路图分别是单相桥式整流电路图和整流滤波电路的部分波形。
这里假设t<0时，电容器C已经充电到交流电压V2的最大值（如波形图所示）。
结论1：由于电容的储能作用，使得输出波形比较平滑，脉动成分降低输出电压的平均值增大。
结论2：从图可看出，滤波电路中二极管的导电角小于180o,导电时间缩短。
因此，在短暂的导电时间内流过二极管很大的冲击电流，必须选择较大容量的二极管。
在纯电阻负载时：有电容滤波时：结论3：电容放电的时间τ=R L C越大,放电过程越慢，输出电压中脉动（纹波）成分越少，滤波效果越好。
（C）L-C电感滤波（D）π型滤波或叫C-L-C滤波图1 无源滤波电路的基本形式为电感对直流的阻抗小，交流的阻抗大，因此能够得到较好的滤波效果而直流损失小。
电感滤波缺点是体积大,成本高. 桥式整流电感滤波电路如图2所示。
电感滤波的波形图如图2所示。
根据电感的特点，当输出电流发生变化时，L中将感应出一个反电势，使整流管的导电角增大，其方向将阻止电流发生变化。
图2电感滤波电路在桥式整流电路中，当u2正半周时，D1、D3导电，电感中的电流将滞后u2不到90°。
当u2超过90°后开始下降，电感上的反电势有助于D1、D3继续导电。
当u2处于负半周时，D2、D4导电，变压器副边电压全部加到D1、D3两端，致使D1、D3反偏而截止，此时，电感中的电流将经由D2、D4提供。
由于桥式电路的对称性和电感中电流的连续性，四个二极管D1、D3；D2、D4的导电角θ都是180°，这一点与电容滤波电路不同。
图3电感滤波电路波形图已知桥式整流电路二极管的导通角是180°，整流输出电压是半个半个正弦波，其平均值约为。
电感滤波电路，二极管的导通角也是180°，当忽略电感器L的电阻时，负载上输出的电压平均值也是。
如果考虑滤波电感的直流电阻R，则电感滤波电路输出的电压平均值为要注意电感滤波电路的电流必须要足够大，即RL不能太大，应满足wL>>RL，此时IO（AV）可用下式计算由于电感的直流电阻小，交流阻抗很大，因此直流分量经过电感后的损失很小，但是对于交流分量，在wL和上分压后，很大一部分交流分量降落在电感上，因而降低了输出电压中的脉动成分。
电感L愈大，RL愈小，则滤波效果愈好，所以电感滤波适用于负载电流比较大且变化比较大的场合。
采用电感滤波以后，延长了整流管的导电角，从而避免了过大的冲击电流。
电容滤波原理详解1．空载时的情况当电路采用电容滤波，输出端空载，如图4(a)所示，设初始时电容电压uC为零。
桥式整流电路原理
桥式整流电路如图1所示，图中B为电源变压器，它的作用是将交流电网电压e1变成整流电路要求的交流电压，RL是要求直流供电的负载电阻，四只整流二极管D1～D4接成电桥的形式，故有桥式整流电路之称。
图１
桥式整流电路的工作原理可分析如下。
为简单起见，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大。
在e2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向RL，再由二极管D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。
在负载上产生一个极性为上正下负的输出电压。
其电流通路可用图1（a）中虚线箭头表示。
在e2的负半周，其极性与图示相反，电流从变压器副边线圈的下端流出，只能经过二极管D2流向RL，再由二极管D4流回变压器，所以D1、D3反偏截止，D2、D4正向导通。
电流流过RL时产生的电压极性仍是上正下负，与正半周时相同。
其电流通路如图1（b）中虚线箭头所示。
综上所述，桥式整流电路巧妙地利用了二极管的单向导电性，将四个二极管分为两组，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。
图２
根据上述分析，可得桥式整流电路的工作波形如图2。
由图可见，通过负载RL的电流iL以及电压uL的波形都是单方向的全波脉动波形。
桥式整流电路的优点是输出电压高，纹波电压较小，管子所承受的最大反向电压较低，同时因电源变压器在正、负半周内都有电流供给负载，电源变压器得到了充分的利用，效率较高。
因此，这种电路在半导体整流电路中得到了颇为广泛的应用。
桥式整流电路电感滤波原理
电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。
从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时，电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，所以电感L有平波作用。
桥式整流电路电感滤波优点：整流二极管的导电角大，峰值电流小，输出特性较平坦。
桥式整流电路电感滤波缺点：存在铁心，笨重、体积大，易引起电磁干扰，一般只适应于低电压、大电流的场合。
例1桥式整流器滤波电路如图所示，已知V1是220V交流电源，频率为50Hz，要求直流电压V L=30V，负载电流I L=50mA。
试求电源变压器副边电压V2的有效值，选择整流二极管及滤波电容。
桥式整流电容滤波原理
电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
当u2为正半周并且数值大于电容两端电压uC时，二极管D1和D3管导通，D2和D4管截止，电流一路流经负载电阻RL，另一路对电容C充电。
当uC>u2，导致D1和D3管反向偏置而截止，电容通过负载电阻RL放电，uC按指数规律缓慢下降。
当u2为负半周幅值变化到恰好大于uC时，D2和D4因加正向电压变为导通状态，u2再次对C充电，uC上升到u2的峰值后又开始下降；下降到一定数值时D2和D4变为截止，C对RL放电，uC按指数规律下降；放电到一定数值时D1和D3变为导通，重复上述过程。
RL、C对充放电的影响
电容充电时间常数为rDC，因为二极管的rD很小，所以充电时间常数小，充电速度快；RLC为放电时间常数，因为RL较大，放电时间常数远大于充电时间常数，因此，滤波效果取决于放电时间常数。
电容C愈大，负载电阻RL愈大，滤波后输出电压愈平滑，并且其平均值愈大。
