X荧光光谱仪的原理

x荧光光谱仪的原理
X荧光光谱仪的原理是基于X射线荧光（XRF）分析的。

当样品受到X射线激发后，原子中的电子会被激发到高能态。

当这些电子回到低能态时，会释放出X荧光，即X射线。

通过测量这些X射线的能量和强度，可以确定样品中元素的种类和浓度。

具体来说，X荧光光谱仪的工作流程如下：
1.X射线管产生入射X射线（一次X射线），激发被测样品。

2.样品中的原子吸收X射线能量后，内层电子被激发跃迁至高能态。

3.随后，高能态的电子通过发射荧光（二次X射线）回到低能态，同时释放
出X荧光。

4.探测器检测这些X荧光，并通过分析系统确定元素的种类和浓度。

因此，通过测量X荧光光谱仪的特定波长和能量，可以确定样品中不同元素的种类和含量，进而用于各种元素分析。

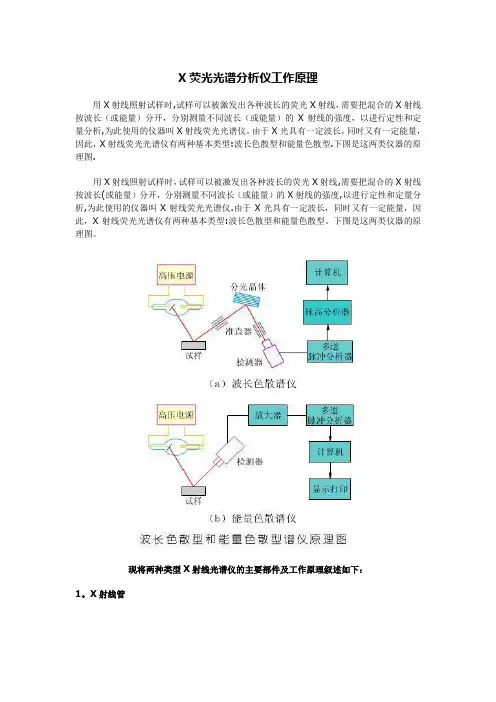

X荧光光谱分析仪工作原理用X射线照射试样时,试样可以被激发出各种波长的荧光X射线，需要把混合的X射线按波长（或能量）分开，分别测量不同波长（或能量）的X射线的强度，以进行定性和定量分析,为此使用的仪器叫X射线荧光光谱仪。

由于X光具有一定波长，同时又有一定能量，因此，X射线荧光光谱仪有两种基本类型:波长色散型和能量色散型.下图是这两类仪器的原理图.用X射线照射试样时，试样可以被激发出各种波长的荧光X射线,需要把混合的X射线按波长(或能量）分开，分别测量不同波长（或能量）的X射线的强度,以进行定性和定量分析,为此使用的仪器叫X射线荧光光谱仪.由于X光具有一定波长，同时又有一定能量，因此，X射线荧光光谱仪有两种基本类型:波长色散型和能量色散型。

下图是这两类仪器的原理图。

现将两种类型X射线光谱仪的主要部件及工作原理叙述如下：1。

X射线管两种类型的X射线荧光光谱仪都需要用X射线管作为激发光源。

上图是X射线管的结构示意图.灯丝和靶极密封在抽成真空的金属罩内,灯丝和靶极之间加高压（一般为40KV),灯丝发射的电子经高压电场加速撞击在靶极上，产生X射线。

X射线管产生的一次X射线，作为激发X射线荧光的辐射源。

只有当一次X射线的波长稍短于受激元素吸收限lmin时，才能有效的激发出X射线荧光.笥？SPAN lang=EN-US〉lmin的一次X射线其能量不足以使受激元素激发。

X射线管的靶材和管工作电压决定了能有效激发受激元素的那部分一次X射线的强度。

管工作电压升高,短波长一次X射线比例增加，故产生的荧光X射线的强度也增强。

但并不是说管工作电压越高越好，因为入射X射线的荧光激发效率与其波长有关，越靠近被测元素吸收限波长，激发效率越高。

X射线管产生的X射线透过铍窗入射到样品上，激发出样品元素的特征X射线，正常工作时，X射线管所消耗功率的0.2％左右转变为X射线辐射，其余均变为热能使X射线管升温，因此必须不断的通冷却水冷却靶电极。

x射线荧光仪原理
X射线荧光仪是一种常用的分析仪器，它基于物质主要由原子构成的特性。

其原理为通过X射线的激发，使样品中的原子
发射出特定能量的荧光X射线，进而分析样品的组成和结构。

X射线荧光仪主要由X射线发生器、样品台、荧光探测器和
信号处理系统等组成。

发生器产生高能的X射线束，照射到
样品表面；当X射线束与样品相互作用时，样品中的原子会
吸收部分X射线的能量，产生电离和激发；受到激发的原子
会退回到基态，并放出能量等于激发过程中吸收的能量差的荧光X射线。

这些荧光X射线的能量与样品中的原子种类和数
量有关，因此可以通过测量荧光X射线的能谱，进一步分析
样品的成分。

荧光探测器常用的有固态探测器和比较常用的光电倍增管探测器。

这些探测器能够测量荧光X射线的能量和产生的荧光光
子数量，将荧光信号转化为电信号。

信号处理系统对这些电信号进行放大、整形和测量，最终得到荧光X射线的能谱图。

通过对荧光X射线能谱的分析，可以得到样品中各种元素的
含量和其相对比例的信息。

这种分析方法无需破坏样品，且对多种材料适用，广泛应用于材料科学、环境监测、地质学、医学等领域。

总结来说，X射线荧光仪通过激发样品中的原子，使其产生特定能量的荧光X射线，再通过测量荧光X射线的能谱分析样
品的成分和结构。

这种分析方法非常重要，并在科学研究和工业应用中发挥着重要作用。

x射线荧光光谱法的基本原理宝子，今天咱们来唠唠一个超酷的东西——X射线荧光光谱法。

这名字听起来是不是有点高大上，还有点神秘兮兮的呢？其实呀，它的原理就像一场奇妙的微观世界里的灯光秀。

咱先来说说X射线是个啥。

你可以把X射线想象成一种超级厉害的光线，它的能量可高了，就像一个精力超级充沛的小超人。

这种光线能够穿透好多东西呢，就像它有穿墙术一样。

那X射线荧光光谱法呢，就是利用这个厉害的X射线去和物质打交道。

当我们把X射线照射到一个样品上的时候，就像给这个样品来了一场特别的光照派对。

样品里的原子啊，就像一群小居民，它们平时安安静静地待在自己的小世界里。

但是这个X 射线一来，就像来了一个超级刺激的访客，原子里的电子就被这个X射线打扰啦。

原子里面的电子是分层住的，就像住在公寓里不同楼层一样。

内层的电子呢，被X射线这么一刺激，就像被吵醒的小懒虫，一下子变得特别兴奋，然后就有可能从自己住的内层跑到外层去。

可是外层已经有电子住着了呀，这就像突然来了个不速之客要抢房间一样。

于是呢，外层的电子就不乐意了，就会从这个多出来的状态回到自己原来该在的内层。

这个时候啊，就会发生一件特别神奇的事情。

当外层电子回到内层的时候，就像一个小能量球在释放能量，这个能量就以X射线荧光的形式发射出来啦。

而且不同的元素，就像不同性格的小居民，它们发射出来的X射线荧光的能量是不一样的。

这就好像每个人都有自己独特的声音一样，每个元素也有自己独特的X射线荧光能量。

我们的仪器就像一个超级灵敏的耳朵，它能够捕捉到这些不同能量的X射线荧光。

然后通过分析这些X射线荧光的能量大小，就能知道这个样品里都有哪些元素啦。

是不是很神奇呢？就像通过每个人独特的声音就能知道是谁在说话一样。

再说说这个X射线荧光光谱法的好处吧。

它就像一个超级侦探，能够快速地检测出样品里的元素组成。

而且不需要把样品破坏掉哦，就像我们不需要把一个小盒子拆开就能知道里面装了什么东西一样。

这对于那些珍贵的样品或者我们想要保持原样的东西来说，简直太友好了。

XRF检测的原理和应用1. 引言X射线荧光光谱仪（X-Ray Fluorescence Spectrometer，简称XRF）是一种用于元素分析的仪器。

它能够通过射入样品的X射线，激发样品中的原子产生特定的荧光辐射，并通过测量荧光辐射来确定样品中各种元素的含量。

本文将介绍XRF 检测的原理和应用。

2. 原理XRF检测的原理基于元素的特征X射线发射和吸收。

当样品受到高能X射线束的照射时，样品中的原子会发生内层电子的跃迁，从而产生特定的X射线发射。

每种元素都有特定的能量和强度的特征X射线发射谱。

通过测量样品荧光辐射的能谱，可以确定样品中各种元素的存在及其含量。

XRF检测可以分为荧光光谱测量和荧光辐射谱峰分析两个步骤。

在荧光光谱测量中，X射线荧光光谱仪测量样品放射出的荧光光谱，获得荧光峰。

然后，在荧光辐射谱峰分析中，根据荧光峰的能量和强度，通过谱峰拟合算法计算出样品中各种元素的含量。

3. 应用3.1 金属材料分析XRF检测在金属材料分析中有广泛的应用。

它可以用于检测金属材料中的成分和杂质元素，以确定其质量和合格性。

通过XRF检测，可以快速准确地确定金属材料中各种元素的含量，并对材料进行分类和鉴定。

3.2 地质和矿石分析XRF检测在地质和矿石分析中也具有重要的应用价值。

地质样品中的元素含量是研究地壳构造和地质过程的重要依据。

XRF检测可以用于测量岩石、矿石、矿物和土壤中各种元素的含量，用于地质勘探、矿产资源评价和环境监测等领域。

3.3 环境监测XRF检测在环境监测中起着重要的作用。

它可以检测土壤、水和空气中的有毒元素和污染物，如重金属、有机污染物等。

通过对环境样品的XRF检测，可以快速获得样品中各种元素的含量，评估环境污染程度，并为环境保护提供科学依据。

3.4 文物保护XRF检测在文物保护中也有广泛应用。

文物材料中的元素含量可以提供文物起源、制作工艺和保存状态等信息。

通过对文物样品的XRF检测，可以非破坏地分析元素的含量，判定文物的真伪和年代，并为文物的保护修复提供科学指导。

个空穴，使整个原子体系处于不稳定的激发态，激发态原子寿命约为10-12-10-14S ，然后自发地由能量高的状态跃迁到能量低的状态。

这个过程称为驰豫过程。

驰豫过程既可以是非辐射跃迁，也可以是辐射跃迁。

当较外层的电子跃迁到空穴时，所释放的能量随即在原子内部被吸收而逐岀较外层的另一个次级光电子，此称为俄歇效应，亦称次级光电效应或无辐射效应，所逐岀的次级光电子称为俄歇电子。

它的能量是特征的，与入射辐射的能量无关。

当较外层的电子跃入内层空穴所释放的能量不在原子内被吸收，而是以辐射形式放岀，便产生X射线荧光，其能量等于两能级之间的能量差。

因此，X射线荧光的能量或波长是特征性的，与元素有一一对应的关系。

图10.1 给岀了X射线荧光和俄歇电子产生过程示意图。

K层电子被逐岀后，其空穴可以被外层中任一电子所填充，从而可产生一系列的谱线，称为K系谱线：由L层跃迁到K层辐射的X射线叫K a射线，由M层跃迁到K层辐射的X射线叫K B 射线……。

同样丄层电子被逐岀可以产生L系辐射(见图10.2)。

如果入射的X射线使某元素的K层电子激发成光电子后L层电子跃迁到K层，此时就有能量AE释放岀来，且△ E=EK-EL，这个能量是以X射线形式释放，产生的就是K a射线，同样还可以产生K B射线，L系射线等。

莫斯莱(H.G.Moseley)发现，荧光X射线的波长入与元素的原子序数Z有关，其数学关系如下：入=K(Z-s)-2这就是莫斯莱定律，式中K和S是常数，因此,只要测出荧光X射线的波长,就可以知道元素的种类，这就是荧光X射线定性分析的基当一束光或电磁波照射到物质上时，光子就与物质的分子、原子或离子等微粒相互作用而交换能量。

在通常的状态下，物质中这些微粒处于基态，吸收一定频率的辐射后，由基态跃迁到激发态，这个过程称为辐射的吸收。

处于激发态的微粒是十分不稳定的，大约过10-8—10-9秒，便以辐射的形式释放出多余的能量，重新回到基态，这个过程称为辐射的发射。

波长色散x射线荧光光谱仪工作原理波长色散X射线荧光光谱仪（WDXRF）是一种常用的分析仪器，广泛应用于材料科学、地质学、环境保护等领域，用于元素分析和组分分析。

它的工作原理基于X射线与样品相互作用后产生的荧光辐射，通过波长色散技术实现光谱分析。

WDXRF光谱仪主要由射线源、样品支架、能谱仪（色散器）、荧光探测器组成。

其中射线源是由X射线管产生的，通常采用连续或称为白线辐射的X射线。

样品支架用于固定样品，并确保样品与射线之间的准直关系。

当射线源照射在样品上时，样品中的原子会吸收射线并激发到高能级，随后通过荧光放射回到基态。

这些荧光辐射的能量与样品中的元素类型相关，因此通过测量荧光辐射的能谱可以确定样品中的元素组成。

能谱仪（色散器）是WDXRF光谱仪关键的部分，它用于将不同波长的荧光辐射分离开来。

在能谱仪中，通常采用一系列的晶体或多层衍射片来实现波长色散。

这些晶体或衍射片的入射面和出射面都有倾角，使得入射的X射线和出射的荧光辐射有不同的入射角度和出射角度，从而实现波长分离。

具体来说，当荧光辐射通过能谱仪时，不同波长的荧光辐射由于经过晶体或衍射片后入射角度不同，会在晶体或衍射片中发生不同程度的衍射，进而出射角度和波长也会有差别。

通过调整晶体或衍射片的角度，可以选择不同的入射角度和出射角度，从而实现波长的选择性分散。

最后，荧光辐射被聚焦到荧光探测器上进行测量和分析。

荧光探测器通常采用多道光电二极管（PMT）或半导体探测器，可以高效地测量荧光辐射的强度。

将荧光辐射的能谱与已知元素的荧光辐射能谱进行比较，可以确定样品中含有的元素种类和浓度。

总之，波长色散X射线荧光光谱仪通过射线源产生X射线，并将其照射在样品上，样品中的元素吸收射线并发出荧光辐射。

通过波长色散技术将荧光辐射进行分散，最后荧光辐射被探测器测量并分析，从而实现元素分析和组分分析。

波长色散x射线荧光光谱仪缩写一、简介在物理学中，波长色散X射线荧光光谱仪是一种用于分析物质成分的仪器。

其原理是利用物质能级间跃迁所辐射出来的X射线来确定物质的元素组成。

本文将介绍波长色散X射线荧光光谱仪的缩写、工作原理、优缺点以及应用领域。

二、缩写波长色散X射线荧光光谱仪的缩写为WDXRF（Wavelength Dispersive X-ray Fluorescence Spectrometer）。

三、工作原理波长色散X射线荧光光谱仪中，样品表面受到X射线照射后，其中的原子会被激发到高能级状态。

随后，这些原子会从高能级状态跃迁回到低能级状态，释放出X射线。

这些X射线的波长是由被激发的原子所决定的。

通过检测和记录这些X射线的波长，仪器可以确定样品中所存在的元素类型以及其相对含量。

WDXRF仪器采用单晶体谱仪进行波长分散，能够提供高分辨率和能量分辨率的光谱。

四、优缺点优点：1. WDXRF仪器的分辨率很高，能够对元素在样品中的分布进行检测和测量。

2. 测量结果能够准确、稳定，精度高。

3. 具有高样品通量，能够进行快速、高效的样品分析。

缺点：1. 商用的WDXRF仪器往往比较昂贵。

2. 需要对样品进行制备和处理，样品的准备过程比较复杂。

3. 在进行分析的过程中，由于样品表面受到的X射线照射强度很大，有可能会对样品造成伤害。

五、应用领域WDXRF仪器广泛应用于各个领域，例如地质、环境、化工、宝石、金属、钢铁、半导体、制药等行业。

在这些行业中，WDXRF仪器被用于分析样品中的元素成分、杂质含量、化合物组成以及晶体学分析等方面。

在地球科学研究中，WDXRF仪器可以用于矿物研究和研究矿床的形成过程。

在环境领域中，WDXRF仪器可以用于土壤和水样品的分析。

在钢铁、金属和半导体制造行业中，WDXRF仪器可以用于对材料的成分进行分析和检测。

总之，波长色散X射线荧光光谱仪具有广泛的应用领域和优越的性能，为人们的生产和科研带来了很大的帮助。

X射线荧光光谱分析的基本原理当能量高于原子内层电子结合能的高能X射线与原子发生碰撞时,驱逐一个内层电子而出现一个空穴,使整个原子体系处于不稳定的激发态,激发态原子寿命约为10-12-10-14s,然后自发地由能量高的状态跃迁到能量低的状态。

这个过程称为驰豫过程。

驰豫过程既可以是非辐射跃迁,也可以是辐射跃迁。

当较外层的电子跃迁到空穴时,所释放的能量随即在原子内部被吸收而逐出较外层的另一个次级光电子,此称为俄歇效应,亦称次级光电效应或无辐射效应,所逐出的次级光电子称为俄歇电子。

它的能量是特征的,与入射辐射的能量无关。

当较外层的电子跃入内层空穴所释放的能量不在原子内被吸收,而是以辐射形式放出,便产生X射线荧光,其能量等于两能级之间的能量差。

因此,X射线荧光的能量或波长是特征性的,与元素有一一对应的关系。

图10.1给出了X射线荧光和俄歇电子产生过程示意图。

K层电子被逐出后,其空穴可以被外层中任一电子所填充,从而可产生一系列的谱线,称为K系谱线:由L层跃迁到K层辐射的X射线叫Kα射线,由M层跃迁到K层辐射的X射线叫Kβ射线……。

同样,L层电子被逐出可以产生L系辐射(见图10.2)。

如果入射的X射线使某元素的K层电子激发成光电子后L层电子跃迁到K 层,此时就有能量ΔE释放出来,且ΔE=EK-EL,这个能量是以X射线形式释放,产生的就是Kα射线,同样还可以产生Kβ射线,L系射线等。

莫斯莱(H.G.Moseley) 发现,荧光X射线的波长λ与元素的原子序数Z有关,其数学关系如下:λ=K(Z-s)-2这就是莫斯莱定律,式中K和S是常数,因此,只要测出荧光X射线的波长,就可以知道元素的种类,这就是荧光X射线定性分析的基础。

此外,荧光X射线的强度与相应元素的含量有一定的关系,据此,可以进行元素定量分析。

当一束光或电磁波照射到物质上时,光子就与物质的分子、原子或离子等微粒相互作用而交换能量。

在通常的状态下,物质中这些微粒处于基态,吸收一定频率的辐射后,由基态跃迁到激发态,这个过程称为辐射的吸收。

X荧光光谱仪是根据X射线荧光光谱的分析方法配置的多通道X射线荧光光谱仪，它能够分析固体或粉状样品中各种元素的成分含量。

X射线荧光（XRF）能够测定周期表中多达83个元素所组成的各种形式和性质的导体或非导体固体材料，其中典型的样品有玻璃、塑料、金属、矿石、耐火材料、水泥和地质物料等。

凡是能和x射线发生激烈作用的样品都不能分析，而且要分析的样品必须是在真空（4~5pa）环境下才能测定。

X荧光光谱仪（XRF）由激发源（X射线管）和探测系统构成。

X射线管通过产生入射X射线（一次X射线），来激发被测样品。

受激发的样品中的每一种元素会放射出二次X射线，并且不同的元素所放射出的二次X射线具有特定的能量特性或波长特性。

探测系统测量这些放射出来的二次X射线的能量及数量。

然后，仪器软件将探测系统所收集到的信息转换成样品中各种元素的种类及含量。

元素的原子受到高能辐射激发而引起内层电子的跃迁，同时发射出具有一定特殊性波长的X射线，因此,只要测出荧光X射线的波长或者能量,就可以知道元素的种类，这就是荧光X 射线定性分析的基础。

此外,荧光X射线的强度与相应元素的含量有一定的关系，据此，可以进行元素定量分析。

近年来，X荧光光谱分析在各行业应用范围不断拓展，广泛应用于冶金、地质、有色、建材、商检、环保、卫生等各个领域，特别是在RoHS检测领域应用得zui多也zui广泛，是一种中型、经济、高性能的波长色散X射线光谱仪。

X荧光光谱仪具有以下优点：a）分析速度高。

测定用的时间与测定精密度有关，但一般都很短，2～5分钟就可以测完样品中的全部待测元素。

b）X射线荧光光谱跟样品的化学结合状态无关，而且跟固体、粉末、液体及晶质、非晶质等物质的状态也基本上没有关系。

大多数分析元素均可用其进行分析，可分析固体、粉末、熔珠、液体等样品，分析范围为Be到U。

（气体密封在容器内也可分析）但是在高分辨率的精密测定中却可看到有波长变化等现象。

特别是在超软X射线范围内，这种效应更为显著。

xrf光谱仪原理｜XRF基本原理｜X射线荧光光谱（XRF）是一种确定物质中元素的种类和含量的表征手段，又称X射线次级发射光谱分析。

其基本原理如图1，在一定的条件下，当入射X射线将微粒激发至高能态时，为保持整个体系的稳定，高能态的电子会向低能态跃迁，同时辐射出被激发微粒的特征X射线。

而不同微粒被激发产生的特征X射线的能量和波长是不同的，这是确定物质中元素种类和含量的基本依据。

图1 X射线荧光光谱原理示意图图2 常见XRF测试仪器｜XRF基本结构｜XRF分析仪器一般由以下几个部分构成，分别是：X射线发生器、分光检测系统、数据分析系统。

XRFX射线发生器图3 X射线发生器结构示意图XRF分光检测器图4 分光检测器结构示意图XRF数据分析系统现阶段国内外XRF仪器的数据分析软件主要以理论分析模型为基础，最基本的理论有以下几种：■莫塞莱定律(Moseley’s law)反映各元素X射线特征光谱规律的实验定律。

莫塞莱研究从铝到金的38种元素的X射线特征光谱K和L线，得出谱线频率的平方根与元素在周期表中排列的序号成线性关系。

表明X射线的特征光谱与原子序数是一一对应的，使X荧光分析技术成为定性分析方法中最可靠的方法之一。

■布拉格定律(Bragg’s law)反映晶体衍射基本关系的理论推导定律，1912年英国物理学家布拉格父子（W.H. Bragg和W.L. Bragg）推导出了形式简单，能够说明晶体衍射基本关系的布拉格定律。

此定律是波长色散型X荧光仪的分光原理，使不同元素不同波长的特征x荧光完全分开，使谱线处理工作变得非常简单，降低了仪器检出限。

■比尔-朗伯定律(Beer-Lambert’s law)反映样品吸收状况的定律涉及到理论X射线荧光相对强度的计算问题。

对于X射线荧光分析技术来说，原级射线传入样品的过程中要发生衰减，样品被激发后产生的荧光X射线在传出样品的过程中也要发生衰减，由于质量吸收系数的不同，使得元素强度并不是严格的与元素浓度成正比关系，而是存在一定程度的偏差。
