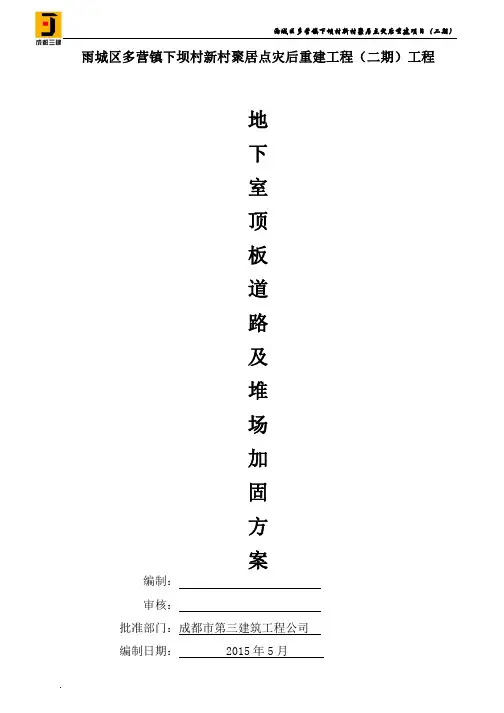

雨城区多营镇下坝村新村聚居点灾后重建工程（二期）工程地下室顶板道路及堆场加固方案编制：审核：批准部门：成都市第三建筑工程公司编制日期： 2015年5月目录第一章工程概况...................................... 错误!未定义书签。
第二章编制说明及依据 (1)一、编制说明 (1)二、编制依据 (1)三、设计数据 (2)四、原设计承载能力验算 (2)第三章施工进度计划 (2)第四章施工准备与资源配置计划 (2)一、材料准备 (2)二、人员准备 (2)第五章支撑架设计计算 (3)一、基本参数 (3)二、荷载参数 (3)三、纵向支撑钢管计算 (3)四、纵向支撑钢管计算 (5)五、扣件抗滑移的计算 (6)六、支撑架立杆荷载标准值(轴力)计算 (6)七、立杆的稳定性验算 (6)八、可调托座验算 (8)九、立杆的地基承载力计算 (6)第六章地下室顶板承载验算 (9)一、地下室顶板行车验算 (9)二、钢筋堆场的堆载验算 (10)三、钢管堆载验算 (11)四、方木、板堆载验算 (11)五、后浇带行车验算 (11)第七章支撑架搭设及拆除 (13)一、搭设范围 (13)二、工艺流程 (13)三、构造要求 (13)第八章支撑架的使用、保养与拆除 (16)一、支撑架的使用 (16)二、支撑架的保养 (16)三、支撑架的拆除 (16)第九章监督和检测措施 .................................. 错误!未定义书签。
第十章安全保证措施 (17)第一章工程概况本工程为雨城区多营镇下坝村新村聚居点灾后重建项目（二期）工程，地处雅安市多营镇镇政府旁兴建多营镇下坝新村聚居点，占地面积为25735 m2，总建筑面积约106689.48m2，其中地上建筑面积77483.48m2，地下建筑面积29206m2。
本工程共5栋高层住宅及1栋商业用房组成。
地下室，地下二层，层高3.800m，地上2#楼为23层，3#楼为20层，4#楼为20层，5#楼为21层，6#楼为20层。
主楼基础形式为1.2mm厚的筏板基础；纯地下室部分基础采用柱下独立基础加500mm厚抗浮板，以稍密卵石为基础持力层，地基承载力特征值320KPa，地下室顶板板厚为160mm（人防区为200mm），地下室墙、柱砼强度等级为C35，地下室梁、板砼强度等级为C30,地下室净高高度为3.64m。
主体为框架剪力墙-核心筒结构。
使用年限为50年，耐火等级为一级，抗震设防裂度为七度。
第二章编制说明及依据一、编制说明为了保证雨城区多营镇下坝村新村聚居点灾后重建项目（二期）工程安全、文明施工、按规范化要求并达到国家规定的标准。
由于本工程地下室施工完成进入主体结构施工时就没有施工道路和施工场地，根据现场的实际情况和施工的需要，在本工程的地下室顶板上布置钢筋加工房及材料堆场，在地下室顶板上（局部）设置施工道路。
施工期间的荷载远大于设计活荷载，需对布置钢筋加工房及材料堆场位置及施工道路部位的地下室顶板现浇板进行顶撑加固（具体位置详见施工平面布置图）。
二、编制依据1、雨城区多营镇下坝村新村聚居点灾后重建项目（二期）工程设计图纸2、雨城区多营镇下坝村新村聚居点灾后重建项目（二期）施工组织设计3、《建筑施工模板安全技术规范》JGJ162-20084、《建筑施工安全检查标准》JGJ59-20115、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、《建筑施工高处作业安全技术规范》JGJ800-19917、《混凝土结构工程施工质量验收规范》GB50204-2002（2010版）8、《工程建设标准强制性条文》2002年版9、《建筑工程施工质量验收统一标准》（GB50300-2013）10、《屋面工程质量验收规范》GB50207-201211、雨城区多营镇下坝村新村聚居点灾后重建项目（二期）工程现场实际情况12、根据现场载重货车≤75吨、材料堆放最大荷载 20.0kN/m2进行编制。
三、设计数据地下室顶板板厚：160mm主梁最大间距为8.10m；主梁断面450×900次梁间距为2.70m；次梁断面250×800顶板上设计回填土厚度为1.5m活动荷载：2.5 KN/m2顶板设计荷载：28 KN/m2四、原设计承载能力计算1）查《建筑结构荷载规范》GB50009-2012附录表A中A.1.4得：粘土自重为18 KN/m3 2）地下室顶板覆土1.5M每平方米荷载：18 KN/m3×1.5 M =27KN/m23）地下室顶板可承受荷载为：27 KN/m2＋（活动荷载2.5 KN/m2）=29.5 KN/m24）本工程顶板可承受荷载折算后为：28 KN/m2第三章施工进度计划加固脚手架根据结构层施工进度搭设，搭设进度计划见下表：本工程加固脚手架预计使用时间为加固搭设完成后10个月。
第四章施工准备与资源配置计划一、材料准备钢管：采用外径48.3mm，壁厚3.6mm的Q235钢材质的焊接钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700-2006）中Q235A级钢的规定，有严重锈蚀弯曲、压扁、裂纹和损伤者禁用。
立杆、纵向水平杆的钢管长度为3.5～6m或每根最大重最不超过25kg 为宜，钢管应全涂防锈漆。
扣件：扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831-2006）的规定，扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷，扣件与钢管要接触良好。
扣件应做防锈处理，螺栓拧紧，扭力矩达65N·M时不得发生破坏。
木枋：50×100 mm，支撑架体上下两端软接触均加顶托。
加强对使用材料的检查，检查钢管是否合格，是否变形，检查扣件是否松动，螺栓螺纹是否有损，检查钢管型号、质量等，不合格的材料一律不准在本工程中使用，严禁使用变形和不合格的材料，严禁使用变形和不合格的扣件、钢管。
二、人员准备架体搭设操作必须由架工搭设，架工必须持证上岗。
搭设前必须由技术、安全部门对操作人员进行技术交底及安全交底。
交底必须以口头形式和书面形式同时进行，并且有交底人和被交底人的签字。
第五章支撑架设计计算一、基本参数按现场施工的需要，加固区域详见施工平面布置图。
立杆横向间距或排距la (m):0.90；立杆lb纵距(m):0.90；立杆步距h(m):1.50；模板支架搭设高度(m):3.64；立杆上端伸出至模板支撑点长度(m):0.10；采用的钢管(mm):Φ48×3.0 ；扣件连接方式:双扣件，取扣件抗滑承载力系数:0.80；钢管基脚200mm×50mm木板二、荷载参数查《建筑结构荷载规范》GB50009-2012，满载300KN的消防车对地库顶板产生的均布活荷载为20KN/M2，故75吨汽车对地库顶板产生的均布活荷载为50KN/M2。
方木自重(kN/m2):0.310；材料堆放最大荷载(kN/m2):20.000；地库顶板行车荷载(kN/m2):50.000；三、纵向支撑钢管计算纵向钢管按照均布荷载下连续梁计算，截面几何参数为截面抵抗矩 W = 4.49 cm3；截面惯性矩 I = 10.78cm4；纵向钢管计算简图（1）荷载的计算：1）方木(kN/m)：q= 0.31×0.9 = 0.279kN/m；112)堆放材料的自重线荷载(kN/m)：q12= 20×0.9 = 18kN/m3）活荷载为施工荷载标准值(kN/m)：p1= 50×0.9 = 45 kN/m；（2）强度验算:依照《规范》5.2.4规定，纵向支撑钢管按三跨连续梁计算。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和；最大弯矩计算公式如下:最大支座力计算公式如下:均布活载：q1 = 1.2 × q11+ 1.2 × q12= 1.2×0.279+ 1.2×18=21.93kN/m；均布荷载：q2= 1.4×18 = 25.20kN/m；最大弯距 Mmax = 0.1×21.93×0.52 + 0.117 ×25.20×0.52= 0.806kN.m ；最大支座力 N = 1.1×21.93×0.9+1.2×25.20×0.9= 48.93kN；最大应力σ = Mmax / W = 0.806×106 / (4490) = 179.51 N/mm2；纵向钢管的抗压强度设计值 [f]=205 N/mm2；纵向钢管的计算应力 157.51 N/mm2小于纵向钢管的抗压设计强度 205 N/mm2，满足要求！（3）挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度；计算公式如下:ν=0.677ql4/(100EI)≤[ν]=l/150均布恒载:q = q11 + q12= 18.279 kN/m；均布活载：p = 45.0 kN/m；ν = 0.677 ×18.279×5004/(100×2.06×105×121900)=0.308 mm；纵向钢管的最大挠度为 0.308 mm 小于纵向钢管的最大容许挠度 1500/150与10 mm，满足要求！四、横向支撑钢管计算支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取板底纵向支撑钢管传递力，P =18.279kN；支撑钢管计算简图支撑钢管计算弯矩图(kN·m)支撑钢管计算变形图(mm)支撑钢管计算剪力图(kN)最大弯矩 Mmax = 0.154 kN·m ；900 900 900g最大变形 Vmax= 0.105 mm ；最大支座力 Qmax= 3.359 kN ；最大应力σ= 154000.045/4490 = 34.298 N/mm2；支撑钢管的抗压强度设计值 [f]=205 N/mm2；支撑钢管的最大应力计算值 34.3298 N/mm2小于支撑钢管的抗压强度设计值 205 N/mm2,满足要求!支撑钢管的最大挠度为 0.105mm 小于 900/150与10 mm,满足要求!五、扣件抗滑移的计算按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。
R ≤Rc其中 Rc -- 扣件抗滑承载力设计值,取12.80 kN；纵向或横向水平杆传给立杆的竖向作用力设计值 R= 12.678 kN；R < 12.80 kN,所以双扣件抗滑承载力的设计计算满足要求!六、支撑架立杆荷载标准值(轴力)计算作用于支架的荷载包括静荷载、活荷载和风荷载。
