OLED技术的现状与未来发展趋势分析一、OLED技术的定义有机发光二极管(OLED)是一种半导体发光材料,其复杂的结构可以使电子通过有机物质的半导体层和荧光层发光。
OLED技术具有高亮度、高对比度、高色彩度、快速响应、亮度均匀、低功耗、薄型等特点,可以制作成软性显示器、透明显示器、柔性电子、光学传感器等。
二、OLED技术的现状1.市场份额OLED显示器市场目前被三星电子和LG显示器垄断,三星电子已经成为世界上OLED显示器的主要供应商。
三星电子不仅在自己的手机和平板电脑上使用OLED显示器,还向苹果公司出售OLED显示器。
2.技术发展OLED技术与传统的液晶显示技术相比,具有优越的颜色和响应时间,使其成为未来显示技术的主导。
OLED技术不仅可以制造高分辨率、高亮度的显示器,还可以制造成可卷曲、可透明、可穿戴、可弯曲等柔性显示器。
目前,三星电子已经在曲面电视、OLED手机屏幕等方面取得了一定的进展,LG显示器也在笔记本电脑、汽车显示屏、可穿戴设备等领域进行了尝试。
三、OLED技术的未来发展趋势1.市场拓展目前,OLED技术主要应用于高端手机、平板电脑等领域,未来将应用于更广泛的领域。
同时,OLED技术可以被应用于照明、汽车、安防、医疗设备等领域。
随着5G技术的普及,对低功耗、低电压等特性的高要求也将促进OLED技术在物联网、智能家居等领域的应用。
2.技术创新OLED技术仍然需要创新,以提升其在市场上的竞争力。
例如,OLED技术的长寿命问题仍然需要解决。
由于OLED材料在使用过程中容易出现老化现象,长时间使用后其发光效果将受到影响。
因此,OLED技术需要更加耐久的材料,以延长其使用寿命。
此外,OLED技术的成本也需要降低。
OLED技术中橙色和红色材料的价格较高,目前绿色和蓝色材料的价格较低。
未来,需要更高效的合成方法以便降低OLED的生产成本。
3.商业模式创新目前,OLED技术的主要应用市场是高端手机、平板电脑等领域。

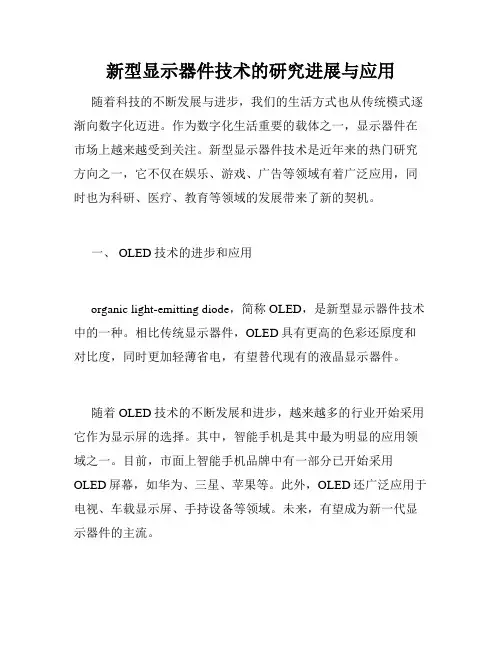

新型显示器件技术的研究进展与应用随着科技的不断发展与进步,我们的生活方式也从传统模式逐渐向数字化迈进。
作为数字化生活重要的载体之一,显示器件在市场上越来越受到关注。
新型显示器件技术是近年来的热门研究方向之一,它不仅在娱乐、游戏、广告等领域有着广泛应用,同时也为科研、医疗、教育等领域的发展带来了新的契机。
一、 OLED技术的进步和应用organic light-emitting diode,简称OLED,是新型显示器件技术中的一种。
相比传统显示器件,OLED具有更高的色彩还原度和对比度,同时更加轻薄省电,有望替代现有的液晶显示器件。
随着OLED技术的不断发展和进步,越来越多的行业开始采用它作为显示屏的选择。
其中,智能手机是其中最为明显的应用领域之一。
目前,市面上智能手机品牌中有一部分已开始采用OLED屏幕,如华为、三星、苹果等。
此外,OLED还广泛应用于电视、车载显示屏、手持设备等领域。
未来,有望成为新一代显示器件的主流。
二、柔性显示技术的突破和开发柔性显示是一种可以将显示器件制成柔性材质的技术。
相比传统的刚性显示器件,它不仅可以实现更高的抗震性能,更加便于携带,同时也相对更加环保。
目前,柔性显示技术已经得到了广泛应用。
比如,在智能穿戴设备中,柔性显示屏能够更好地贴合人的身体曲线,更符合人体工学原理。
同时,在汽车领域,可以替代原有的仪表盘显示屏,实现更加智能化的驾驶。
不过,柔性显示技术也面临一些挑战。
比如,生产成本较高,制程复杂等问题。
但随着技术的不断改进和成熟,柔性显示技术的市场前景将会更加明朗。
三、微LED技术的研究与发展微LED技术是新型显示器件技术中的又一种。
它具有较高的亮度和对比度,同时具有更好的节能效果。
与OLED和柔性显示技术相比,微LED技术还具有更长的使用寿命和更低的耗电量。
目前,微LED技术的研究和发展一直在不断进行。
随着技术的提升和成熟,微LED技术有望逐渐应用于智能手机、电视机和手持设备等领域。
有机发光材料的研究与应用随着现代科技的不断发展,有机发光材料正逐渐被广泛应用于各种领域,例如显示器、照明、生物医学、环境监测等。
本文将简要介绍有机发光材料的研究进展和应用前景。
1. 有机发光材料的发展历程有机光电发光材料是指具有发光性能的有机化合物。
20世纪90年代,有机发光材料的研究开始进入了实用化阶段,开发出了诸如OLED、PLED、有机太阳能电池等应用。
在有机发光材料研究领域中,OLED是研究的热点之一。
OLED作为下一代显示技术受到了广泛关注。
通过有机分子的发光原理,OLED可以制成超薄、柔性、高对比、高亮度的显示器,大大提高了人们的视觉品质和使用体验。
因其能耗低、环保、可靠性高等特点,OLED已被广泛应用于智能手机、笔记本电脑、平板电脑等微型显示器上。
2. 有机发光材料的分类目前,有机发光材料的分类主要是按其激发机理划分的。
分为基于荧光激发和基于磷光激发两类。
基于荧光激发的有机发光材料是指通过荧光基团实现发光的有机分子材料,它具有高亮度、发光效率高,但是发光颜色比较单一,并且易受氧化和水分影响。
基于磷光激发的有机发光材料是指通过磷光基团实现发光的有机分子材料,它可以发出多种颜色的光,具有高稳定性、抗湿性好等特点,但发光效率相对较低。
因此,在选择有机发光材料时,需要根据具体应用场景选择适合的材料。
此外,近年来,新型有机发光材料如氮化物、碳化物、氧化物也被广泛研究,其可发出高亮度、多色性、极长寿命的光,有望应用于下一代照明和显示技术中。
3. 有机发光材料应用的前景随着有机管及其相关技术的发展,有机发光材料的研究和应用前景正变得越来越广阔。
在显示领域,OLED作为下一代显示技术,已逐渐替代了传统的液晶显示器,在消费电子市场上得到了广泛的应用。
在照明领域中,基于有机发光材料的LED照明灯具已经能够取代传统的荧光灯和白炽灯,具有更高的效率、更长的寿命、更均匀的光线和更好的颜色呈现效果。
在生物医疗领域,有机荧光探针作为一种信号反馈剂,广泛应用于癌症检测、药物筛选和细胞成像等方面。

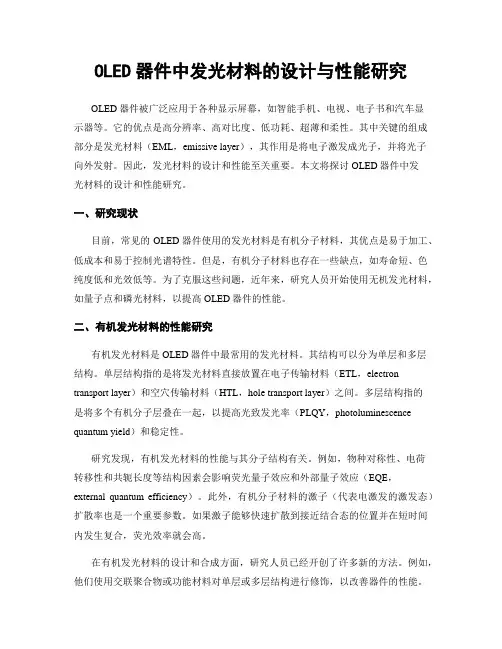

OLED器件中发光材料的设计与性能研究OLED器件被广泛应用于各种显示屏幕,如智能手机、电视、电子书和汽车显示器等。
它的优点是高分辨率、高对比度、低功耗、超薄和柔性。
其中关键的组成部分是发光材料(EML,emissive layer),其作用是将电子激发成光子,并将光子向外发射。
因此,发光材料的设计和性能至关重要。
本文将探讨OLED器件中发光材料的设计和性能研究。
一、研究现状目前,常见的OLED器件使用的发光材料是有机分子材料,其优点是易于加工、低成本和易于控制光谱特性。
但是,有机分子材料也存在一些缺点,如寿命短、色纯度低和光效低等。
为了克服这些问题,近年来,研究人员开始使用无机发光材料,如量子点和磷光材料,以提高OLED器件的性能。
二、有机发光材料的性能研究有机发光材料是OLED器件中最常用的发光材料。
其结构可以分为单层和多层结构。
单层结构指的是将发光材料直接放置在电子传输材料(ETL,electron transport layer)和空穴传输材料(HTL,hole transport layer)之间。
多层结构指的是将多个有机分子层叠在一起,以提高光致发光率(PLQY,photoluminescence quantum yield)和稳定性。
研究发现,有机发光材料的性能与其分子结构有关。
例如,物种对称性、电荷转移性和共轭长度等结构因素会影响荧光量子效应和外部量子效应(EQE,external quantum efficiency)。
此外,有机分子材料的激子(代表电激发的激发态)扩散率也是一个重要参数。
如果激子能够快速扩散到接近结合态的位置并在短时间内发生复合,荧光效率就会高。
在有机发光材料的设计和合成方面,研究人员已经开创了许多新的方法。
例如,他们使用交联聚合物或功能材料对单层或多层结构进行修饰,以改善器件的性能。
此外,他们还尝试将小分子与聚合物和半导体材料组合使用,以提高OLED器件的稳定性和性能。
有机发光器件(OLED)界面的研究进展邹元明;陈倩倩;宋思思【摘要】近年来,随着我国社会的进步和经济水平的不断提高,科学技术水平也不断提高和进步,人们的生活质量和水平随之提高,生活方式也发生了一定的改变.当代,人们的生活更加丰富多彩,光在人们生活中也扮演着越来越重要的角色.无论是人们使用的手机、电脑等智能产品的屏幕还是车站、商场等公共场所的广告投屏都需要发光器的支持.因此,OLED广泛应用于各个领域当中,为人们的生活提供便利.OLED全称为OrganicLight-Emitting Diode,即有机发光器件,它的出现和发展在一定程度上丰富了人们的生活方式,促进了经济发展.主要将对有机发光器件(OLED)界面的研究进展进行简要的探讨和分析.%In recent years,with the progress of our society and the continuous improvement of the economic level,the level of science and technology has also been continuously improved and improved.People’s quality of life and level have increased,and lifestyle has changed.In contemporary times,people’s lives are more colorful,and light plays an increasingly important role in people’s lives.Whether it is the screen of smart products such as mobile phones and computers used by people,or the advertising screens of public places such as stations and shopping malls,it needs the support of illuminators.OLED can be widely used in various fields to facilitate people's lives.OLED is called OrganicLight-Emitting Diode,which is an organic light-emitting device.Its appearance and development have enriched people's lifestyle and promoted economic development to some extent.This paper will brieflydiscuss and analyze the research progress of organic light-emitting device(OLED)interface.【期刊名称】《化工设计通讯》【年(卷),期】2019(045)009【总页数】2页(P134-135)【关键词】有机发光器件;界面;研究进展【作者】邹元明;陈倩倩;宋思思【作者单位】烟台九目化学制品有限公司,山东烟台 264006;烟台九目化学制品有限公司,山东烟台 264006;烟台九目化学制品有限公司,山东烟台 264006【正文语种】中文【中图分类】TN383.1有机发光器件的出现和发展无论是对人们的日常生活还是对工商业的发展都有一定的促进作用,它有很多值得称赞的优点,和其他发光器件如LCD即液晶显示器相比,OLED不需要背光源,所以OLED的功耗比较低,可以最大程度的节能;OLED的响应速度很快,能够更好地实现运动图像的播放;OLED与其他发光技术相比是主动发光的,所以视角很宽阔,不会出现失真的情况等。
有机电致发光材料的研究进展及应用材化1111班王蒙 1120213122摘要:简要论述有机电致发光设备的发光机理、器件结构及彩色显示方法,详细介绍有机电致发光材料的种类、组成、特点和研究近况,并对其用途和前景,尤其在军事领域的应用作了一定介绍。
另外还指出了有机电致发光在商业化过程中一些急待解决的问题。
关键词:有机发光材料,进展,应用。
正文:信息技术的持续快速发展对信息显示系统的性能,如亮度、对比度、色彩变化、分辨率、成本、能量消耗、质量和厚度等均提出了高的要求。
在已有的成熟显示技术中,电致发光显示设备能够满足上述性能要求,另外它还具有宽视角、较宽的工作温度范围和固有的强度等优点。
电致发光显示设备一般包括发光二极管(LED)、粉末磷设备、薄膜电致发光设备(TFEL)和厚介质电致发光设备等。
目前的信息显示市场上真正的参与者主要是TFEL和有机LED (OLED)。
OELD技术的发展时间并不很长,但发展速度较快。
近几年,随着市场对高质量、高可靠性、大信息量显示器件的需求日益增加,OLED技术更是得到了长足的发展,目前已有多种OLED产品投入市场。
1997年,日本Pioneer公司推出配备有绿色点阵OLED的车载音响,并建立了世界上第一条OELD生产线。
1998年,日本NEC、Pioneer公司各自研制出5英寸无源驱动全彩色四分之一显示绘图阵列(QVGA)有机发光显示器。
2000年,Motorola公司推出了有机显示屏手机。
2002年,Toshiba公司推出了17英寸的全彩色显示器。
清华大学与北京维信诺公司共同开发出国内首款多色OLED手机模块。
2003年,台湾奇美电子公司与IBM合作推出加英寸的OELD显示器。
2004年5月,日本精工爱普生公司研制成功的40英寸大屏幕OLED显示器以全彩、超薄、动态影像显示流畅的特点成为OELD显示市场上最大的亮点。
2006年,首尔半导体株式会社的子公司SeoulOptodeviceCo.Lid.以控股方式与美国SensorElectronicTechnology公司共同开发生产的世界唯一的短波长紫外发光二极管(UVEL D)产品已开始量产。

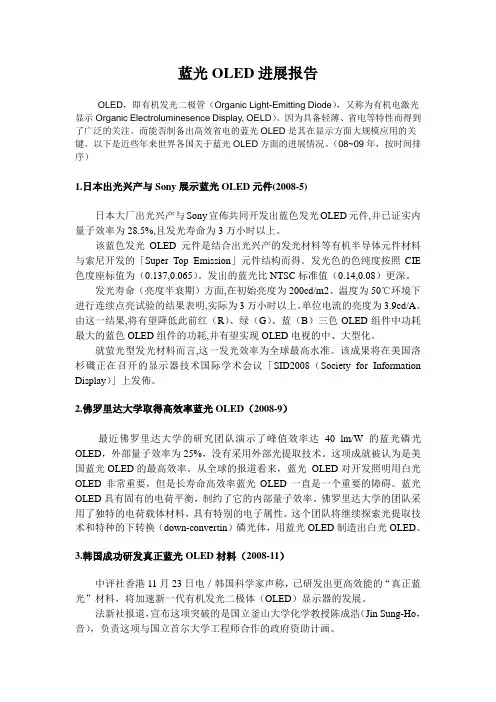

蓝光OLED进展报告OLED,即有机发光二极管(Organic Light-Emitting Diode),又称为有机电激光显示Organic Electroluminesence Display, OELD)。
因为具备轻薄、省电等特性而得到了广泛的关注。
而能否制备出高效省电的蓝光OLED是其在显示方面大规模应用的关键。
以下是近些年来世界各国关于蓝光OLED方面的进展情况。
(08~09年,按时间排序)1.日本出光兴产与Sony展示蓝光OLED元件(2008-5)日本大厂出光兴产与Sony宣佈共同开发出蓝色发光OLED元件,并已证实内量子效率为28.5%,且发光寿命为3万小时以上。
该蓝色发光OLED元件是结合出光兴产的发光材料等有机半导体元件材料与索尼开发的「Super Top Emission」元件结构而得。
发光色的色纯度按照CIE 色度座标值为(0.137,0.065)。
发出的蓝光比NTSC标准值(0.14,0.08)更深。
发光寿命(亮度半衰期)方面,在初始亮度为200cd/m2、温度为50℃环境下进行连续点亮试验的结果表明,实际为3万小时以上。
单位电流的亮度为3.9cd/A。
由这一结果,将有望降低此前红(R)、绿(G)、蓝(B)三色OLED组件中功耗最大的蓝色OLED组件的功耗,并有望实现OLED电视的中、大型化。
就萤光型发光材料而言,这一发光效率为全球最高水准。
该成果将在美国洛杉磯正在召开的显示器技术国际学术会议「SID2008(Society for Information Display)」上发佈。
2.佛罗里达大学取得高效率蓝光OLED(2008-9)最近佛罗里达大学的研究团队演示了峰值效率达40 lm/W的蓝光磷光OLED,外部量子效率为25%,没有采用外部光提取技术。
这项成就被认为是美国蓝光OLED的最高效率。
从全球的报道看来,蓝光OLED对开发照明用白光OLED非常重要,但是长寿命高效率蓝光OLED一直是一个重要的障碍。
OLED发光材料的研究进展摘要:本文综述了OLED发光材料的研究进展,着重评述了各类有机光电材料所具有的特点,以及在OLED方面的应用。
关键词OLED 光电材料发光材料研究进展1引言芯片、显示和电池技术被称为信息产业的3大硬件技术,在全球信息化的潮流中,各国无不在争夺这3项技术的制高点,从而获得整个产业的主动权。
这里仅就下一代显示技术的关键材料进行浅显的概述。
OELD技术的发展时间并不很长,但发展速度较快。
近几年,随着市场对高质量、高可靠性、大信息量显示器件的需求日益增加,OLED技术更是得到了长足的发展,目前已有多种OLED产品投入市场。
作为新一代平板显示器件,OLED具有如下优点:①设计方面。
结构简单,成品率高,成本低;不需要背景光源和滤光片,因而可以制造出超薄、质量轻、易于携带的产品。
②显示方面。
主动发光、视角范围大;响应速度快,图像稳定;亮度高、色彩丰富、分辨率高。
③工作条件。
驱动电压低、能耗低,可与太阳能电池、集成电路等相匹配。
④适应性广。
采用玻璃衬底可实现大面积平板显示。
如用柔性材料做衬底,能制成可折叠的显示器。
⑤由于OEL D是全固态、非真空器件,具有抗震荡、耐低温(一40℃)等特性,在军事方面也有十分重要的应用,如用作坦克、飞机等现代化武器的显示终端。
图1 OLED发光原理示意图2 OLED发光材料OLED发光原理示意图如图1。
有机电致发光材料是OLED显示技术赖以生存的基础。
有机材料的地位如此重要,是由于其具有如下特性:(1)由于有机材料具有很好的具有良好的机械加工性能,可在任何基板上成膜;(2)很多有机发光体都具有较高的荧光量子效率,特别在蓝光区域,一些有机物的荧光效率几乎达100%;(3)有机物的化学结构可按照设计者的要求进行调整,具有多样性和可塑性。
按照OLED发光材料的分子大小,主要分为有机小分子材料和高分子材料。
2.1有机小分子材料在全彩OLED平板显示领域,高效率和高纯度的红!蓝!绿三原色发光材料扮演着极其重要的角色。

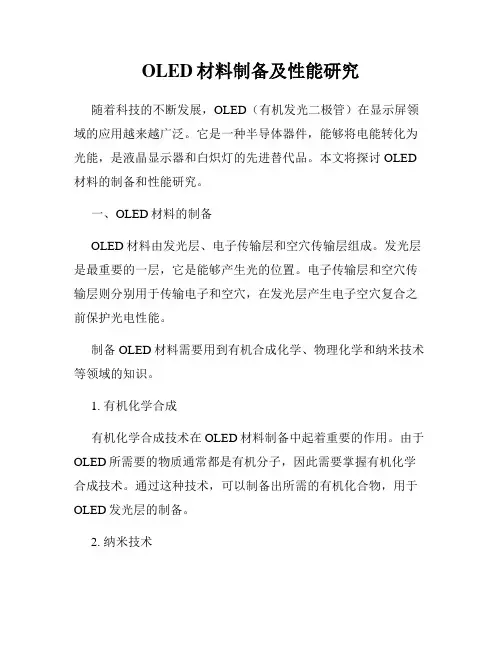

OLED材料制备及性能研究随着科技的不断发展,OLED(有机发光二极管)在显示屏领域的应用越来越广泛。
它是一种半导体器件,能够将电能转化为光能,是液晶显示器和白炽灯的先进替代品。
本文将探讨OLED 材料的制备和性能研究。
一、OLED材料的制备OLED材料由发光层、电子传输层和空穴传输层组成。
发光层是最重要的一层,它是能够产生光的位置。
电子传输层和空穴传输层则分别用于传输电子和空穴,在发光层产生电子空穴复合之前保护光电性能。
制备OLED材料需要用到有机合成化学、物理化学和纳米技术等领域的知识。
1. 有机化学合成有机化学合成技术在OLED材料制备中起着重要的作用。
由于OLED所需要的物质通常都是有机分子,因此需要掌握有机化学合成技术。
通过这种技术,可以制备出所需的有机化合物,用于OLED发光层的制备。
2. 纳米技术纳米技术可以使OLED材料的性能得到提升,最终将带来更好、更高质量的显示效果。
例如,利用纳米技术可以制备出更高效的OLED材料,从而带来更亮的光源和更低的功耗。
3. 物理化学物理化学是制备高纯度OLED材料的关键。
由于OLED材料具有极高的要求,需要非常纯净的材料,因此物理化学可以提供纯净的实验环境和设备,确保制备的OLED材料高纯度、高质量。
二、OLED材料的性能研究OLED材料具有比较复杂的物理和化学性质,其性能研究需要从多个方面考虑。
1. 发光特性OLED材料的发光特性对于显示效果至关重要。
发光特性主要包括光谱特性、发光机理和光学性能等方面。
其中,光谱特性是指OLED材料发射的光波长分布情况;发光机理则是指OLED材料发光的机理,包括PAH(芳香族碳杂环化合物)的激发和能量转移;光学性能则主要包括量子效率、颜色纯度、亮度、时间响应和色温等。
2. 电学性能OLED材料的电学性能包括载流子输运性质、载流子注入性能和器件电特性等。
这些性质对OLED器件的光电性能和稳定性有着直接的和重要的影响。

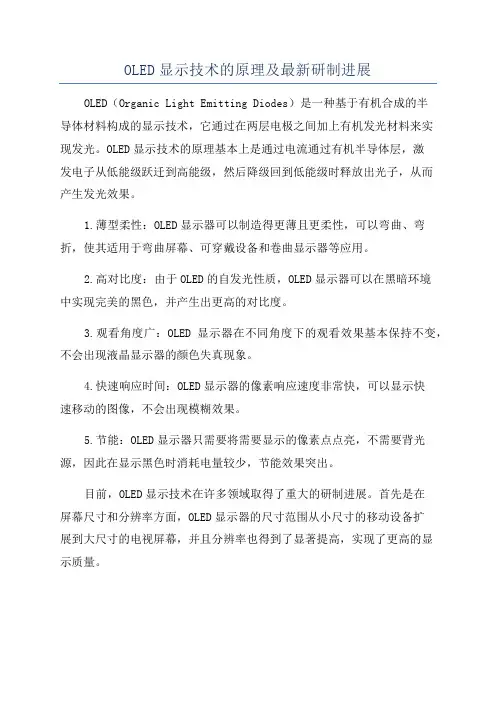

OLED显示技术的原理及最新研制进展OLED(Organic Light Emitting Diodes)是一种基于有机合成的半导体材料构成的显示技术,它通过在两层电极之间加上有机发光材料来实现发光。
OLED显示技术的原理基本上是通过电流通过有机半导体层,激发电子从低能级跃迁到高能级,然后降级回到低能级时释放出光子,从而产生发光效果。
1.薄型柔性:OLED显示器可以制造得更薄且更柔性,可以弯曲、弯折,使其适用于弯曲屏幕、可穿戴设备和卷曲显示器等应用。
2.高对比度:由于OLED的自发光性质,OLED显示器可以在黑暗环境中实现完美的黑色,并产生出更高的对比度。
3.观看角度广:OLED显示器在不同角度下的观看效果基本保持不变,不会出现液晶显示器的颜色失真现象。
4.快速响应时间:OLED显示器的像素响应速度非常快,可以显示快速移动的图像,不会出现模糊效果。
5.节能:OLED显示器只需要将需要显示的像素点点亮,不需要背光源,因此在显示黑色时消耗电量较少,节能效果突出。
目前,OLED显示技术在许多领域取得了重大的研制进展。
首先是在屏幕尺寸和分辨率方面,OLED显示器的尺寸范围从小尺寸的移动设备扩展到大尺寸的电视屏幕,并且分辨率也得到了显著提高,实现了更高的显示质量。
其次是柔性OLED技术的发展。
柔性OLED显示器可以弯曲、折叠和卷曲,以满足不同形状和应用需求。
例如,可穿戴设备和智能手机可以使用柔性OLED显示器来实现更加人性化的设计。
此外,OLED材料的研发也取得了重要突破。
新型的OLED材料可以提高显示器的亮度、效率和寿命,同时降低制造成本。
其中,有机小分子和聚合物材料被广泛应用于OLED显示器的研制中。
此外,OLED技术与其他领域的技术结合也取得了重要进展。
例如,OLED与触摸屏技术的结合,使得OLED显示器可以实现触控功能;OLED和透明技术的结合,使得OLED显示器可以应用于透明显示和虚拟现实领域。
OLED发光材料的研究进展近年来,有机发光二极管(OLED)作为一种新型发光材料广受关注,因其色彩饱和度高、对比度高、响应速度快以及灵活性强等优势而被广泛应用于显示技术及照明领域。
与传统显示技术相比,OLED具有更低的能耗、更薄的器件厚度以及更广泛的应用潜力。
在OLED发光材料的研究中,人们主要集中在提高OLED的效率、稳定性以及延长寿命等方面。
首先,关于OLED的效率提升,研究人员通过不断改进OLED材料的分子设计,提高了荧光层和磷光层的发光效率。
在荧光材料方面,通过调整分子结构,增加材料的共轭程度、改进载流子的输运性能等方式,提高了荧光材料的量子效率。
在磷光材料方面,通过设计具有延长激子寿命的分子结构,提高了磷光材料的发光效率。
此外,将荧光层和磷光层结合起来,形成双发光层结构,通过调节各层的厚度和能量级,实现了更高效的OLED器件。
其次,关于OLED的稳定性和寿命延长,研究人员主要从材料的分子结构和器件的有效封装等方面入手。
在材料方面,通过合理选择和改进载流子输运层、电子注入层、阴极材料等关键材料,减少材料与氧、水等环境中的有害物质的接触,提高了OLED器件的稳定性。
此外,通过引入可供给有机材料的有机稳定衬底,减少器件在操作过程中的机械应力,也能有效延长OLED器件的使用寿命。
在器件封装方面,采用有效的封装技术,如有机封装材料、无机封装材料和柔性封装技术等,可以有效防止氧气和水分进入器件内部,提高OLED器件的稳定性。
同时,OLED发光材料的研究也在突破性地向着新的方向发展。
例如,近年来涌现出了蓝色和白色OLED领域的新材料。
蓝色OLED是实现全彩OLED显示的关键,研究人员通过合成具有高效率、长寿命的蓝光材料,努力填补蓝色OLED领域的空白。
白色OLED则是实现OLED照明技术的核心,目前人们主要是通过磷光材料和有机荧光材料的混合来实现白光发射,但是存在能量损失的问题,因此,正在积极研究发展新型的发光材料来提高白光OLED器件的效率和稳定性。
OLED材料的及发光材料研究现状存在问题与解决方案OLED(Organic Light Emitting Diodes)是一种基于有机材料的发光技术,具有高亮度、高对比度、快速响应时间、广色域和超薄柔性等特点,并且可应用于显示屏幕、照明和生物医学等领域。
在OLED技术发展的过程中,发光材料起到了关键作用。
当前,OLED材料的研究主要集中在两个方面:荧光材料和磷光材料。
荧光材料通过荧光分子的激发发光实现,其主要特点是色纯度高、效率高。
磷光材料则是通过电子从基态到激发态跃迁的方式来实现发光,其主要特点是发光波长范围广,可以实现全彩色显示。
然而,目前OLED材料仍然存在一些问题,如发光材料的光电转换效率低、使用寿命短、面板制造成本高以及环境稳定性差等。
这些问题限制了OLED技术的发展和应用。
针对存在的问题,研究者们提出了一些解决方案。
首先,在研究发光材料时,可以针对优化材料的分子结构和光物理特性,以提高光电转换效率。
例如,通过设计和合成分子结构,改变电子和空穴的传输特性,使电子和空穴更易于注入到发光层,并提高光子产生的效率。
其次,为了提高使用寿命,研究者们致力于寻找更稳定的材料。
例如,引入有机小分子材料或无机纳米材料作为增强材料,改善有机材料的稳定性和抗衰减性能。
此外,减少OLED面板制造成本也是一个重要的课题。
当前,OLED面板制造的主要成本源于材料和设备。
因此,降低OLED材料的价格和改进OLED制造设备的制备过程是解决这一问题的关键。
研究者们通过改进合成方法、降低原材料成本和提高设备的生产效率来实现降低成本。
最后,为了提高OLED材料的环境稳定性,研究者们在材料的设计和工艺方面进行了大量研究。
例如,引入稳定性较好的有机材料或无机材料,以提高OLED材料的耐热性和光稳定性。
此外,通过改变器件结构和屏蔽杂质等方式,还可以减少氧气和水汽对材料的影响。
综上所述,虽然OLED材料在发光效率、使用寿命、制造成本和环境稳定性等方面存在一些问题,但已经有了一些解决方案。
新型OLED材料的研究与应用随着科学技术的不断发展,人们对于材料的需求越来越高。
作为未来材料的代表,OLED(Organic Light Emitting Diode,有机发光二极管)以其优越的性能和广泛的应用前景正逐渐成为各界研究的热点。
然而,当前OLED材料的稳定性和发光效率等方面仍存在不足,为了突破这些问题,研究人员正在不懈地探索新型OLED材料的研究与应用。
一、OLED技术的基本原理OLED技术是一种使有机材料通过电流的激发而产生发光现象的技术。
OLED是由一层有机薄膜组成的器件,包括正电荷输运材料(hole transport material, HTM)、电子输运材料(electron transport material, ETM)和发光材料(emitting material, EM)三个关键组成部分。
这些器件材料的特性不同,能够分别起到载流子输运、产生荧光发射等作用。
OLED中,HTM和ETM在电极间形成了一个无机结,使芯片形成完整的电子通道。
当电荷被输运到发光层时,EM分子发生激发态和基态之间的跃迁,进而产生发光。
OLED技术具有颜色纯度高、亮度高、响应时间极短和耗能低等优势,极具应用前景。
二、OLED材料的发展历程OLED材料的研究始于20世纪80年代,当时的材料大多采用有机荧光染料,发光亮度和稳定性较差。
90年代初,加拿大的Stephen Forrest提出将OLED薄膜材料换成聚合物,从而大大提高OLED的发光效率和稳定性,获得了广泛应用。
目前,有机小分子材料和聚合物材料是OLED研究的两个主要方向。
有机小分子材料的特点是发光强度高、响应时间快、制备工艺简单,但稳定性较差;而聚合物材料则具有发光稳定性好、寿命长的特点,但因其需要复杂的制备工艺和高漏电率而受到限制。
三、新型OLED材料的研究为了克服现有OLED材料的缺点,研究人员正在不断地探索新型OLED材料。
一些新型材料的研究正逐渐受到重视,包括有机-无机杂化材料、纳米材料和非常规结构材料等。
OLED中间体材料市场发展现状引言有机电致发光(OLED)技术现在已经成为显示行业中最热门的技术之一。
OLED显示屏具有高对比度、宽视角、极薄柔韧以及低功耗等优点,因此被广泛应用于智能手机、电视和可穿戴设备等领域。
OLED中间体材料作为OLED制造过程中至关重要的一项技术,对OLED的性能和质量起着决定性的影响。
本文将对OLED中间体材料市场的发展现状进行分析和概述。
OLED中间体材料的定义和作用OLED中间体材料是指充当OLED器件中有机发光层与电极之间的介质的材料。
它们在OLED器件的成长、传输和分子定位等方面发挥着重要作用。
正确选择和设计OLED中间体材料对于提高OLED器件的性能、降低能耗以及延长器件寿命至关重要。
OLED中间体材料市场的发展趋势目前,OLED中间体材料市场正在快速发展。
以下是一些发展趋势值得关注:1. 技术进步和创新随着OLED技术的不断进步和创新,对OLED中间体材料的需求也在不断增加。
新型的有机材料和高效的介质被开发出来,以提高OLED器件的性能和稳定性,满足消费者对于高质量显示的要求。
2. 市场竞争加剧OLED中间体材料市场的竞争日益激烈,很多公司加大了对OLED中间体材料研发和生产的投入。
不仅有很多国际大公司如日本旭化成、鸿富锦等在这一领域具有强大的研发实力,还有很多中国公司也开始崭露头角。
3. 持续的应用扩展OLED技术不仅在智能手机上取得了广泛应用,还逐渐应用于电视、汽车等领域。
这使得对OLED中间体材料的需求不断增加,并促使OLED中间体材料市场进一步扩大。
OLED中间体材料市场的主要参与者以下是目前OLED中间体材料市场上的一些主要参与者:1. 日本旭化成(Asahi Kasei)日本旭化成是一家以合成树脂、合成纤维、电子材料等为主的综合性材料公司。
他们在OLED中间体材料领域有着丰富的经验,提供高性能的有机薄膜。
2. 鸿富锦(HFTC)鸿富锦是一家专业从事OLED中间体材料研发和生产的公司。
oled有机发光材料研发技术以OLED有机发光材料研发技术为题,本文将探讨OLED有机发光材料的研发背景、技术原理、应用前景以及相关挑战。
一、研发背景OLED(Organic Light-Emitting Diode,有机发光二极管)是一种新型的显示和照明技术,其特点是薄、轻、柔性、高亮度、大视角、快速响应等。
OLED的核心是有机发光材料,它能够通过电流的注入实现自发光,不需要背光源,具有极高的能量转换效率和色彩饱和度,因此备受关注。
二、技术原理OLED有机发光材料的研发涉及有机化学、物理、材料科学等多个领域。
在OLED的结构中,有机发光材料通常被分为发光层和电子传输层。
发光层包含荧光染料、磷光染料或者有机发光材料,通过电子和空穴的复合发光来实现自发光效果。
三、研发进展随着技术的不断进步,OLED有机发光材料的研发也取得了显著的进展。
目前,主要的研发方向包括提高发光效率、延长材料寿命、拓展材料颜色范围等。
为了提高发光效率,研究人员通过调整分子结构、改变材料组分以及优化电子传输层等手段不断改良材料性能。
同时,为了延长材料的寿命,研究人员还致力于减少材料的氧化、水解等退化现象,提高材料的稳定性。
四、应用前景OLED有机发光材料具有广阔的应用前景。
在显示领域,OLED已经逐渐取代了传统的液晶显示技术,广泛应用于智能手机、平板电脑、电视等产品中。
与此同时,OLED还具有柔性、透明等特点,使其在可穿戴设备、汽车显示、可卷曲显示等领域具备更广泛的应用前景。
五、挑战与展望尽管OLED有机发光材料在各个方面取得了显著的进展,但仍面临一些挑战。
首先,OLED有机发光材料的制备成本较高,限制了其在大规模生产中的应用。
其次,OLED材料的稳定性和寿命仍然不够理想,需要进一步改进。
此外,OLED材料的颜色范围相对较窄,研究人员需要继续探索新的材料体系,以满足不同应用的需求。
总结起来,OLED有机发光材料的研发技术在近年来取得了长足的进展,并展示了广阔的应用前景。
oled研究报告下面是一个关于OLED技术的研究报告,报告共500字:OLED(Organic Light Emitting Diode)有机发光二极管是一种新兴的平面显示技术,其具有自发光、高对比度、低功耗和快速响应等优点。
OLED显示器是将有机分子材料介入到两个电极之间,当电流通过时,有机材料会发光并形成图像。
与传统液晶显示器相比,OLED显示器具有更佳的颜色表现力和观看角度,因此在智能手机、电视和可穿戴设备等领域得到广泛应用。
首先,OLED显示器具有自发光的特点,不需要背光模块,因此可以实现更薄、更轻的显示设备。
这使得OLED在可穿戴设备中具有优势,可以灵活地应用在手环、智能手表和眼镜等产品上。
其次,OLED显示器具有极高的对比度。
由于每个像素点都可以独立发光,当要显示黑色时,可以完全关闭该像素点,从而实现真正的黑色。
这使得显示画面更加鲜明、生动,并提升了用户的观看体验。
同时,OLED显示器的像素响应速度快,可以实现流畅的视频播放和游戏体验。
此外,OLED显示器具有低功耗的特点。
由于每个像素只有在需要时才发光,而在其他情况下可以处于关闭状态,因此可以降低功耗。
这对于电池续航时间较短的移动设备尤为重要,如智能手机和平板电脑。
最后,OLED技术在颜色表现力方面具有优势。
由于OLED显示器的每个像素点都可以独立发光,因此可以更准确地呈现色彩。
与传统液晶显示器相比,OLED显示器的色彩更加鲜艳、细腻,画面更加逼真。
尽管OLED技术在图像质量和功耗方面有很多优势,但也存在一些挑战和问题。
首先,OLED显示器的寿命相对较短,特别是在高亮度下,像素的发光强度会逐渐下降。
其次,OLED 的成本相对较高,目前仍然无法与传统液晶显示器相媲美。
此外,OLED制造过程中对高精度的控制和封装要求较高,增加了制造难度和成本。
综上所述,OLED技术具有自发光、高对比度、低功耗和优异的颜色表现力等优点,已经得到广泛应用。
OLED发光材料的研究进展随着电子技术的不断发展,显示技术也在不断革新。
有机发光二极管(Organic Light Emitting Diode,OLED)作为一种新型的显示技术,因其具有低能耗、高对比度、快速响应、广视角、柔性可弯曲等优点,已经成为目前最具潜力和最具市场竞争力的新一代显示技术之一、而OLED作为OLED显示器的核心元件,其发光材料更是OLED技术能否得到推广与应用的关键因素之一早期OLED发光材料主要是有机低分子材料,如苯基茂铝(Alq3)、N,N'-二(1-萘基)-N,N' -二(苯基)苯胺(NPB)等。
这些有机低分子材料由于其良好的电子结构和光学特性,使得OLED能够实现高效的电子注入和电子再复合过程,从而获得高亮度和高效率的发光效果,同时这些材料的成本也相对较低。
然而,这些有机低分子材料在实际应用中还存在着固态稳定性差、低亮度和寿命较短等问题。
为了解决这些问题,研究人员开始转向有机聚合物材料的研究。
有机聚合物具有灵活的分子结构和较好的溶解性,因此可以通过调整分子结构和合成方法来改变其光电特性,从而实现更高的发光效果。
通过调整聚合物的官能团和侧链结构,研究人员获得了许多具有良好发光性能的有机聚合物材料,如聚苯胺(PANI)、聚苯乙炔(PPV)、聚多线形芴(PF)、聚(苯并噻吩)(PFB)等。
这些有机聚合物材料不仅具有高效发光的特点,还具有较好的稳定性和寿命,因此可以满足OLED在实际应用中的要求。
除了有机低分子和有机聚合物材料外,近年来,无机固体发光材料也受到了研究人员的关注。
无机固体发光材料具有分子量大、熔点高、热稳定性好等优点,因此有望解决有机材料在高温和潮湿等条件下的稳定性问题。
目前,发光二极管(LED)中应用最广泛的无机材料是碱金属锂盐和碱土金属盐。
这些无机材料不仅具有优良的发光性能,还具有优秀的导电性能和热稳定性,因此可以适应更严苛的工作环境。
总体而言,OLED发光材料的研究已经取得了长足的进展。
OLED发光材料的研究进展摘要:本文综述了OLED发光材料的研究进展,着重评述了各类有机光电材料所具有的特点,以及在OLED方面的应用。
关键词OLED 光电材料发光材料研究进展1引言芯片、显示和电池技术被称为信息产业的3大硬件技术,在全球信息化的潮流中,各国无不在争夺这3项技术的制高点,从而获得整个产业的主动权。
这里仅就下一代显示技术的关键材料进行浅显的概述。
OELD技术的发展时间并不很长,但发展速度较快。
近几年,随着市场对高质量、高可靠性、大信息量显示器件的需求日益增加,OLED技术更是得到了长足的发展,目前已有多种OLED产品投入市场。
作为新一代平板显示器件,OLED具有如下优点:①设计方面。
结构简单,成品率高,成本低;不需要背景光源和滤光片,因而可以制造出超薄、质量轻、易于携带的产品。
②显示方面。
主动发光、视角范围大;响应速度快,图像稳定;亮度高、色彩丰富、分辨率高。
③工作条件。
驱动电压低、能耗低,可与太阳能电池、集成电路等相匹配。
④适应性广。
采用玻璃衬底可实现大面积平板显示。
如用柔性材料做衬底,能制成可折叠的显示器。
⑤由于OEL D是全固态、非真空器件,具有抗震荡、耐低温(一40℃)等特性,在军事方面也有十分重要的应用,如用作坦克、飞机等现代化武器的显示终端。
图1 OLED发光原理示意图2 OLED发光材料OLED发光原理示意图如图1。
有机电致发光材料是OLED显示技术赖以生存的基础。
有机材料的地位如此重要,是由于其具有如下特性:(1)由于有机材料具有很好的具有良好的机械加工性能,可在任何基板上成膜;(2)很多有机发光体都具有较高的荧光量子效率,特别在蓝光区域,一些有机物的荧光效率几乎达100%;(3)有机物的化学结构可按照设计者的要求进行调整,具有多样性和可塑性。
按照OLED发光材料的分子大小,主要分为有机小分子材料和高分子材料。
2.1有机小分子材料在全彩OLED平板显示领域,高效率和高纯度的红!蓝!绿三原色发光材料扮演着极其重要的角色。
与已经达到商业化要求的绿光材料相比,高效率和长寿命的蓝光材料与器件,特别是深蓝光材料与相应器件相对还比较缺乏,这是由于深蓝光材料的能隙较宽,妨碍了载流子注入发光层进而影响到了器件的整体性能。
因此,新型深蓝光材料的开发,成了目前OLED行业普遍关注的焦点。
自从蒽作为有机电致发光器件的鼻祖级材料诞生以来,因其独特的载流子平衡特性,广受人们的关注。
目前市面上大部分蓝光类主体发光材料均为蒽类衍生物。
2002年,柯达公司公布了基于9,10-二-2-蔡基蒽(ADN)为蓝光主体发光材料的器件,他们将四叔丁基花(TBP)掺杂在ADN中,以ITO/Cupc(25nm)/NPB(50nm)/ADN:TBP(30nm)/Alq3(40nm)/Mg:Ag(200nm)的器件,获得了发光性能较好的蓝光,掺杂TBP后器件的色坐标为CIE x,y(0.15,0.23),起始亮度为636cd/m2下的器件寿命达到4000h[1]。
但以ADN作为蓝光主发光体材料热稳定性较差,其薄膜形态在长时间的电场作用下或热退火(95℃)程序中相当不稳定且易结晶。
随后柯达公司又通过叔丁基修饰的2-叔丁基-9,10-二-2-萘基蒽(TBADN)来改善这一问题,同时提高了发光的色纯度。
在同样的器件结构下,其CIE x,y坐标(0.13,0.19),但发光效率却有所下降[2]。
图2台湾交大的陈金鑫等人将叔丁基改为甲基(图2),以2-甲基-9,10-二-2-萘基蒽(MADN)作为主体蓝光发光材料,构成的器件ITO/NPB(70nm)/MADN/Alq3(10nm)/LiF(1nm)/Al(200nm),在20mA/m2下最低驱动电压为6.2V,且其色度坐标为深蓝,CLE x,y,(0.15,0.10)。
将其作为非掺杂蓝光主体发光材料在100cd/m2初始亮度下半衰期约为7000h,具有相当好的稳定性[3]。
图3清华大学邱勇等发表了以ADN为构架的新型蓝光材料2,3,6,7-四甲基-9,10-二萘基蒽(TMADN)[4,5],图3给出TMADN的分子结构与器件能级图。
由AFM 测量α-TMADN蒸镀薄膜的平均粗糙度(Ra)为 2.0nm,表明这个材料具有良好的成膜性质。
他们采用1-萘取代(α-TMADN)和2-萘取代(β-TMADN)两种异构体相互混合作为发光材料以提升发光效率,混合式发光层的器件效率达5.2cd/A,CIEx,y坐标为(0.15,0.23)。
器件效率的提升,归因为4个甲基的取代破坏了ADN分子的高度对称性,降低分子堆垛的几率。
图4对于蒽类结构的9,10侧位进行化学修饰的相关文献报道也不胜枚举。
韩国的Kwon等以蒽为主体结构,以螺二芴接在其9,10位,合成了9,10-[2,7-二(叔丁基9,9-螺芴基)(TBSA),其两侧引入的螺旋结构芴单元能够很好的起到立体阻碍的效果,使得分子在固态下保持良好的非定型结构,其Tg达到207℃,具有相当高的热稳定性[6]。
在如图4的器件结构下,其色坐标为CIE x,y(0.14,0.08),非常接近NTSC 标准值的饱和蓝光,表明其作为深蓝主体发光材料,具有很好的应用前景。
但这一材料的发光功率效率较低,在7.7V驱动电压和300cd/m2的发光亮度下,仅达到1.2Im/W。
2.2高分子材料1988年邓青云报道了层状结构有机电致发光二极管,开辟了新领域[7],1990年Burroughes等报道了以聚苯乙烯(PPV)为发光材料的电致发光二极管[8],这是继晶体管、非晶半导体之后一种全新的发光二极管,有机电致发光材料易成薄膜,发光驱动电压低,比无机材料更易实现彩色显示,其中蓝色发光材料对无极材料来说是难题,而有机蓝色发光材料已取得成功[9]。
1995年Pei等[10]与其他几个小组先后独立发现具有电池原理和发光二极管结构的发光电化学池。
1996年Tessler[11],Hide[12], Brouwer[13]等分别发现了光泵浦可产生激光的聚合物材料与器件,而电泵浦聚合物激光材料正在研究之中,后者更具挑战性,应用前景更大。
1998年在聚合物激光领域又取得新进展[14],已观察到BEH-PPV聚合物膜在室温下的受激发射可达104cm-1的光学增益,由fs泵浦-探针实验发现在振子态阶梯内的超快(短于100fs)的激子弛豫。
他们还报道了在高精巧平面腔内聚合物BEH-PPV的近于衍射极限的激光发射,他们以ns或fs激光脉冲来泵浦BEH-PPV在微环腔内得到了回音廊模式(whispering gallery mode, WGM)的激光发射,其激光震荡的阈值分别为1mJ/cm2(0.1MW/cm2, ns)和30mJ/cm2(300MW/cm2, fs)。
性能优异的PPV及其衍生物制备方法大多步骤多、产量小,发光器件产品化则需要能量制备PPV的方法,最近Hsieh等在聚合物发光材料合成研究上取得了突破性进展。
他们报道了一种PPV衍生物的信合成方法,该方法能以克量级制备,所得产物具有可溶性,其纯发光量子效率高达65%[15],这一结果颇受重视,美国专栏评论家Dagani对此材料进行了评论[16],称此结果“使此类潜在的重要材料在研究与开发中可以使用了“。
降低了开启电压、提高发光量子效率的研究对有机发光二极管应用有重要意义,Huang MacDiamid等的研究表明:当在发光聚合物PPV衍生物(MEH-PPV)中微量掺杂碘后可使结构为Al/MEH-PPV/ITO的聚合物发光二极管的开启电压由10V降至5V,而且量子产率提高一个数量级。
在发光器件结构引入参杂或未参杂的聚苯胺(PAN)可使器件的性能有大幅度的变化。
认为在发光聚合物层或邻近于发光聚合物层中剂量的离子类杂质都将对器件发光性能产生甚大的影响[17]。
3结语有机电致发光材料在短短几年内不断实现突破,取得了令人瞩目的进展,对传统的显示材料构成了强有力的挑战,目前世界上与之相关的科研力量都在不遗余力的开展这方面的工作。
虽然有机电致发光材料研究已经取得巨大的成果,但是OLED在商业化的过程中还有一些亟待解决的问题,如发光机理的基础性研究,与全色显示器有关的材料、器件的研究,三线态发光材料的研究,效率、亮度、寿命等的提高,新型有机电致发光材料的探索等。
[1]ShiJ.M,TangC.W, Anthrace derivatives for stable blue-emitting organic electrolumine devices deviees. AppL Phys. .Lett.2002,80:3201一3203[2]Shi J. M. Method of using pridoped materials for making an organic light-emitting device. 2001, EP Patent No. 1156526[3]Chen C. H. Proceedings of the IDMC 05, Taiwan. Feb 21-24, 2005, p. 136[4]Kan Y, Wang L, Gao Y, Duan L, Wu G, Qiu Y. Highly efficient blue electroluminescence based on a new anthracene derivative. Synth Met. 2004, 141: 245-249[5]Kan Y, Wang L, Duan L, Hu Y,Wu G,Qiu Y.Highly-efficient blue electroluminescence based on two emitter isomers. Appl, Phys. Lett. 2004, 84:1513-1515[6]Kim Y. H, Shin D C, Kim S H, Ko C H,Yu H S,Chae Y S, Kwon S K. Novel blue emitting material with high color purity . Adv Mater. 2001, 22: 1690-1693[7]Tang C W, Van Slyke S A, Chen C H. Electroluminescence of doped organic thin film. J APPl Phys, 1989, 65(9): 3610[8]Burroughes J H, Bradley D D C, Brown A R, et al. Light-emitting diodes based on conjugated. Nature, 1990, 347: 539[9]刘云,江学忠,宋心琦等.聚合物发光二极管.化学通报,1996,3:10[10]Pei Q B, Yu G, Zhang C, et al. Polymer light-emitting electrochemical cells. Science 1995, 269:1086[11]Tessler N, Denton G J, Friend R H. Lasing from conjugated-polymer microcavities. Nature, 1996, 382:695[12]Hide F, Diaz-Garcia M A, Schwartz B J, et al. Semiconducting Polymers: A new class of solid-state laser materials. Science , 1996, 273:1833[13]Brouwer H J, Krasnikov V V, Hiberer A, et al. Blue superradiance from mea semiconducting copolymer films. Advanced Material, 1996, 8:935[14]Kawabe Y, Spiegkeberg C, Schulzgen A, et al. Whispering-galler-mademicroping laser using a conjugated polymer. Appl Phys Lett, 1998, 72(2): 141[15]Hsish B R, Yu Y, Foraythe E W, et al. A new family of highly emissive soluble poly(p-phenylene vinylene) derivatives. A step toward fully comjugated blue emitting poly(p-phenylene vinylene). J Am Chem Soc, 1998 120:231[16]Dagani Eon, Light-emitting polymer synthesis-versatile new route makes potentially important materials available for R&D. Chemical Engineering News, 1998, 19:9[17]Huang F, MacDiarmid A G, Hsieh B R. An iodine doped polymer light-emitting diod. Appl Phys Lett, 1997, 71(17):2415。
