张力放线1.工程概况及施工说明1.1工程概况本施工段为贵广500kV交流输电线路工程第4标段，该施工段为双回路分塔架设，线路基本平行前进。
Ⅰ回线路自IN274（I 回1#）~IN449（I回68#），线路长度33.767km，Ⅱ回线路自IIN293（II回1#）~IIN450（II回73#），线路长度34.003km。
一回共有铁塔67基，其中直线塔59基，耐张塔8基，二回共有铁塔72基，其中直线塔63基，耐张塔9基。
转角度数最大的耐张塔为IN417（转角度数33°30′）。
本施工段IN409和IIN413采用转角塔换位，通过引流线换位，放线施工时不换相。
导线为三相四分裂，导线型号为LGJ-400/50，地线I回右侧（自线路小号至大号的右侧）为48芯OPGW复合光缆，其余三根地线为GJ-80钢绞线。
导、地线主要性能参数见表1-1。
表1-1 导、地线主要性能参数表本标段IN274~IN275、IN407~IN408、IN433~IN434、IN437~IN438、IN447~IN448、IIN405~IIN406、IIN432~IIN433、IIN435~IIN436档内不得有接头。
同时，应尽量避免在800m及以上档距内布置接头。
线路跨越情况简介：本工程重要交叉跨越有220 kV电力线（三次）、110kV电力线（四次）、35 kV电力线（四次）及高速公路（三次），详细跨越情况见表表1-2及表1-3，施工时若出现新增加的电力线等跨越物时要及时通知工程技术部联系解决跨越事宜。
对带电跨越的电力线路及越线架高度大于15米的越线架施工，施工中将根据现场实际情况制定相应施工措施。
1.2施工说明1.2.1导、地线采用张力放线。
1.2.2 施工时间为2002年12月初至2003年3月中旬。
1.2.3 工程施工范围及施工任务为：施工段内（IN274～IN449、IIN293～IIN450）导、地线（不含光缆）张力展放及牵张场道路拓修、场地平整。
编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。
根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。

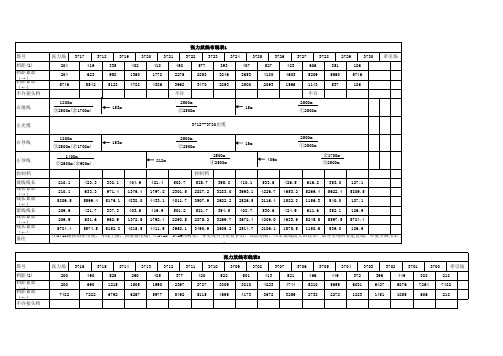

计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数2、本工程OPGW光缆技术参数2、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。
二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下：1、主牵、张设备的选择――主牵引机额定牵引力：P≥m×KP ×TP(式2－1)其中：m：同时牵放子导线根数，m＝4K P ：主牵引机额定牵引力的系数，一般0.25～0.33，本工程取KP＝0.33T P ：被牵放导线(ACSR-720/50导线)的保证计算拉断力（N），经查TP＝162.07kN这样：P≥4×0.33×162.07≥213.94kN――主张力机单根导线额定制动张力：T＝KT ×TP(式2－2)其中：KT ：主张力机单根导线额定制动张力的系数，一般取0.17～0.2，，本工程取KT＝0.2这样：T＝0.2×162.07＝32.42kN根据计算结果，我公司已有的加拿大天柏伦25t主牵引机，4×5t主张力机可满足要求。
2、主牵引绳、导引绳的选择――主牵引绳的选择应与主机的选择配套，使用抗扭结构钢丝绳。
编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。
根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。
计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数2、本工程OPGW光缆技术参数2、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。
二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下： 1、主牵、张设备的选择 ――主牵引机额定牵引力：P ≥m ×K P ×T P (式2－1) 其中：m ：同时牵放子导线根数，m ＝4K P ：主牵引机额定牵引力的系数，一般0.25～0.33，本工程取K P ＝0.33 T P ：被牵放导线(ACSR-720/50导线)的保证计算拉断力（N ），经查T P ＝162.07kN这样：P ≥4×0.33×162.07≥213.94kN――主张力机单根导线额定制动张力：T ＝K T ×T P (式2－2)其中：K T ：主张力机单根导线额定制动张力的系数，一般取0.17～0.2，，本工程取K T ＝0.2 这样：T ＝0.2×162.07＝32.42kN根据计算结果，我公司已有的加拿大天柏伦25t 主牵引机，4×5t 主张力机可满足要求。
2、主牵引绳、导引绳的选择――主牵引绳的选择应与主机的选择配套，使用抗扭结构钢丝绳。
