立磨结构及工作原理
立磨是一种常见的研磨设备，广泛应用于矿山、化工、建材等行业的磨矿研磨过程中。
本文将介绍立磨的结构及其工作原理。
一、立磨的结构立磨主要由进料系统、主机、风力系统、分类设备和电气控制系统等组成。
1. 进料系统：进料系统主要由螺旋输送机、电磁振动给料机和鼓式给料机等组成。
螺旋输送机将物料从储存仓库输送至立磨的进料口，电磁振动给料机通过振动给料将物料均匀地送入立磨中，鼓式给料机则通过回转鼓将物料均匀地投入到立磨中。
2. 主机：主机是立磨的关键部分，它主要由转子、砂轮和磨盘等组成。
转子是立磨的核心部件，它通过高速旋转产生离心力，将物料投射到砂轮和磨盘之间磨磨碎。
砂轮、磨盘和转子之间形成一个狭小的磨磨隙，物料在这个磨磨隙中不断碰撞、摩擦和磨磨，从而实现研磨的目的。
3. 风力系统：风力系统主要由风机、风道和排风器等组成。
风机产生的风力将磨磨后的物料和空气混合物从立磨中抽出，并通过风道输送至分类设备。
4. 分类设备：分类设备主要由旋风分离器和袋式除尘器等组成。
旋风分离器通过离心力将物料和空气混合物进行分离，将较细的物料送回立磨进行再磨，将较粗的物料送至袋式除尘器进行除尘处理。
5. 电气控制系统：电气控制系统主要由电机、控制柜和控制按钮等组成。
电机驱动主机和风机的运行，控制柜用于控制整个立磨系统的运行，控制按钮用于调整立磨的运行参数。
二、立磨的工作原理立磨的工作原理主要分为物料破碎和物料细化两个过程。
1. 物料破碎：当转子高速旋转时，离心力将物料投射到砂轮和磨盘之间的磨磨隙中。
物料在磨磨隙中受到离心力和相互之间的碰撞、摩擦和磨磨作用，从而被研磨成较小的颗粒状物料。
同时，风力系统产生的气流将研磨后的物料和空气混合物从磨磨隙中抽出，进入到风力系统进行下一步的处理。
2. 物料细化：磨磨过程中，较细的物料会随着气流进入到旋风分离器中，通过旋风分离器的离心力作用，将较细的物料分离出来，送回立磨进行再磨。
而较粗的物料则会进一步进入到袋式除尘器，通过袋式除尘器的过滤作用，将空气中的粉尘物料进行除尘处理，从而实现物料细化的目的。
立磨操作培训资料
立磨机的应用领域
总结词
立磨机广泛应用于水泥、电力、化工、冶金、非金属矿等行业，是制备各种粉体的理想设备。
详细描述
立磨机在水泥行业主要用于原料粉磨和水泥熟料粉磨，可提高生产效率、降低能耗；在电力行业用于 煤粉制备，提高燃煤利用率；在化工和冶金行业用于各种矿粉和金属粉末的制备；在非金属矿行业用 于各种非金属矿物的粉磨和超细粉磨。
根据实际生产情况，对立磨机进行及时的调整，以适应生 产需求的变化，同时对设备进行定期维护和保养，延长其 使用寿命。
实例三：立磨机在特殊物料处理中的应用
总结词
特殊物料的选择和处理
立磨机在特殊物料处理中具有广泛的应用 ，通过合理的处理方式，可以实现对特殊 物料的加工和利用，提高产品的附加值。
根据特殊物料的性质和特点，选择合适的 立磨机型号和处理方式，以确保其加工效 果和产品质量。
立磨机的操作流程
02
开机前的准备
01
02
03
04
检查设备周围环境
确保立磨机周围没有杂物，清 理工作区域，确保安全通道畅
通无阻。
检查紧固件
检查立磨机的所有紧固件，如 螺栓、螺母等，确保它们都已
紧固。
检查润滑系统
检查立磨机的润滑系统，包括 润滑油油位、润滑管道等，确
保润滑系统正常工作。
检查电气系统
检查立磨机的电气系统，包括 电源、控制线路等，确保电气
处理过程中的控制与调整
加工效果和产品质量的评估
在特殊物料处理过程中，对立磨机进行精 确的控制和及时的调整，以适应物料的变 化和处理的需求。
对特殊物料的加工效果和产品质量进行评 估，以确保其符合要求并提高产品的附加 值。
THANKS.
立磨机的操作实例与
中信重工立磨简介业绩比较1
中信重工立磨简介业绩比较1大型立磨简介中信重工机械股份有限公司2010年12月1．中信重工机械股份有限公司研制大型立磨研制基本情况中信重工机械股份有限公司（原洛阳矿山机器厂）是国家“一五”期间的重点建设项目，现已发展成为中国最大的机械制造企业之一。
主要服务于矿山、冶金、建材、有色、电力、化工、环保、军工等八大领域。
公司拥有首批国家级企业技术中心（洛阳矿山机械工程设计研究院），具有甲级机械工程设计资格，2007年经国家评估，综合成绩居全国437家国家企业技术中心第57位。
公司综合实力进入中国制造业500强，名列中国建材机械制造业首位。
多年来，我公司紧跟国家产业政策导向，大力实施技术创新，在中国工业装备技术国产化方面不断取得重大突破，新产品新技术不断涌现。
中信重工机械股份有限公司从上世纪九十年代起开始与国外公司合作制造立磨，进入本世纪合作制造的范围和深度不断增加，是世界上生产立磨类型、品种、规格和数量最多的设备制造厂，也是了解和掌握各种机型技术最全面的厂家（接触使用和学习了大量国外立磨的图纸资料和标准文件、检验文件）。
从2001年开始中信重工机械股份有限公司根据市场需求和企业产品发展的需要，成立了大型立磨研发专项课题组，进行立磨产品的开发研制工作，在研究国外各种机型的基础上结合中国的实际情况确定了自主开发的立磨机型，进行创新性研究，开发设计出具有自主知识产权的LGM系列矿渣立磨和水泥原料立磨，可分别配备年产60万吨矿渣粉磨线和日产5000吨水泥生产线，实现一线一磨。
我公司开发研制的大型立式行星减速机，采用国际上最前沿技术，一级伞齿轮二级行星，传动精度高，受力均衡，承载能力大。
产品已投入生产运行，配备我公司生产的水泥原料立磨和矿渣立磨，并为进口立磨配套。
中信重工机械股份有限公司已经掌握了大型立磨的开发设计技术和生产制造技术，具体可概括为：1）掌握了大型立磨系统工艺参数计算、主机设备工作参数计算、系统工艺配置、产品设计和制造、液压传动技术、自动化控制技术等，可开发设计和制造机、电、液和包括主减速机在内完整配套的大型立磨。
水泥生料立磨资料

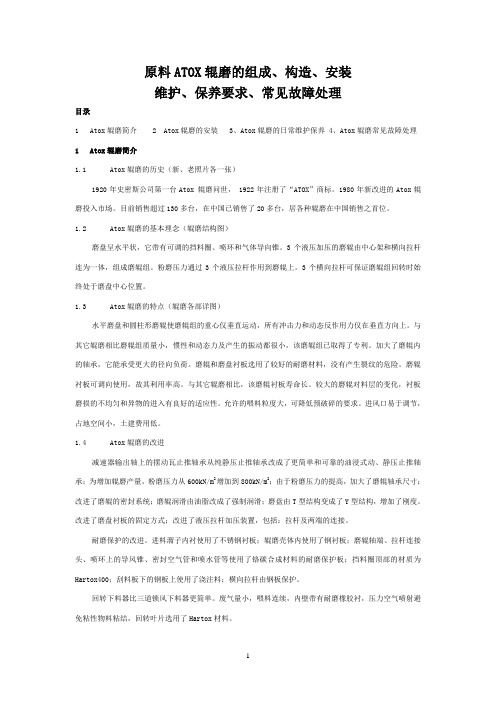

原料ATOX辊磨的组成、构造、安装维护、保养要求、常见故障处理目录1Atox辊磨简介 2 Atox辊磨的安装 3、Atox辊磨的日常维护保养 4、Atox辊磨常见故障处理1Atox辊磨简介1.1 Atox辊磨的历史（新、老照片各一张）1920年史密斯公司第一台Atox 辊磨问世， 1922年注册了“ATOX”商标。
