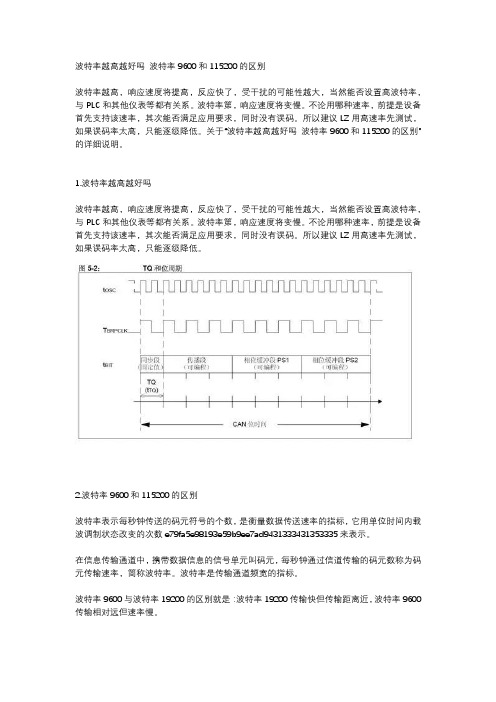

波特率越高越好吗波特率9600和115200的区别
波特率越高，响应速度将提高，反应快了，受干扰的可能性越大，当然能否设置高波特率，与PLC和其他仪表等都有关系。
波特率第，响应速度将变慢。
不论用哪种速率，前提是设备首先支持该速率，其次能否满足应用要求，同时没有误码。
所以建议LZ用高速率先测试，如果误码率太高，只能逐级降低。
关于“波特率越高越好吗波特率9600和115200的区别”的详细说明。
1.波特率越高越好吗
波特率越高，响应速度将提高，反应快了，受干扰的可能性越大，当然能否设置高波特率，与PLC和其他仪表等都有关系。
波特率第，响应速度将变慢。
不论用哪种速率，前提是设备首先支持该速率，其次能否满足应用要求，同时没有误码。
所以建议LZ用高速率先测试，如果误码率太高，只能逐级降低。
2.波特率9600和115200的区别
波特率表示每秒钟传送的码元符号的个数，是衡量数据传送速率的指标，它用单位时间内载波调制状态改变的次数e79fa5e98193e59b9ee7ad9431333431353335来表示。
在信息传输通道中，携带数据信息的信号单元叫码元，每秒钟通过信道传输的码元数称为码元传输速率，简称波特率。
波特率是传输通道频宽的指标。
波特率9600与波特率19200的区别就是：波特率19200传输快但传输距离近，波特率9600传输相对远但速率慢。
比如一个英文字母，所以：9600的波特率的信道，理论上每秒可以传输9600个二进制位，也就是9600/8个英文字母的数据量，也就是1200个字节，大约1.2KB。
而19200则是每秒可传输2400字节，大约2.4KB。

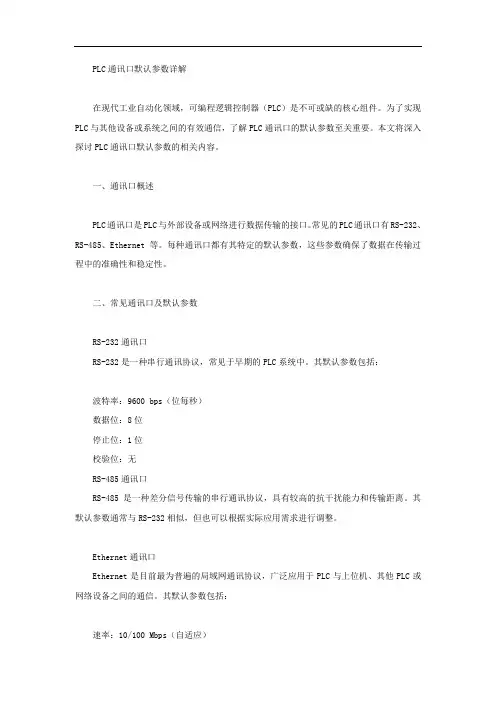

PLC通讯口默认参数详解在现代工业自动化领域，可编程逻辑控制器（PLC）是不可或缺的核心组件。
为了实现PLC与其他设备或系统之间的有效通信，了解PLC通讯口的默认参数至关重要。
本文将深入探讨PLC通讯口默认参数的相关内容。
一、通讯口概述PLC通讯口是PLC与外部设备或网络进行数据传输的接口。
常见的PLC通讯口有RS-232、RS-485、Ethernet等。
每种通讯口都有其特定的默认参数，这些参数确保了数据在传输过程中的准确性和稳定性。
二、常见通讯口及默认参数RS-232通讯口RS-232是一种串行通讯协议，常见于早期的PLC系统中。
其默认参数包括：波特率：9600 bps（位每秒）数据位：8位停止位：1位校验位：无RS-485通讯口RS-485是一种差分信号传输的串行通讯协议，具有较高的抗干扰能力和传输距离。
其默认参数通常与RS-232相似，但也可以根据实际应用需求进行调整。
Ethernet通讯口Ethernet是目前最为普遍的局域网通讯协议，广泛应用于PLC与上位机、其他PLC或网络设备之间的通信。
其默认参数包括：速率：10/100 Mbps（自适应）双工模式：全双工或半双工（自适应）MAC地址：由厂商分配的唯一地址IP地址：根据网络配置设定端口号：根据具体应用设定，如Modbus TCP通常使用502端口三、设置与调整通讯口参数在实际应用中，根据不同的通信需求和设备特性，可能需要调整PLC通讯口的默认参数。
例如，提高波特率以提高数据传输速度，或者增加校验位以提高数据传输的稳定性。
调整通讯口参数时，需要确保PLC与通信对象设备的参数设置一致，否则可能导致通信失败。
四、注意事项在调整通讯口参数前，务必备份原始设置，以便在出现问题时能够迅速恢复。
不同的PLC厂商和型号可能具有不同的默认参数设置，因此在操作前需仔细阅读相关手册或咨询厂商技术支持。
在进行长距离或高速通信时，应特别注意信号衰减和干扰问题，可能需要采取额外的抗干扰措施。
三菱PLC与PLC之间的通讯-CC-LINK方式
PLC与PLC之间通讯有很多种，常见的有I/O通讯、232通信、485通信、DP通信、以太网通信等，具体选择哪种主要看你对功能的要求。
各种通讯也有各自的优缺点，本文主要介绍一下通过CCLINK 的方式实现的通讯。
PLC之间通讯常见的就是交互IO信号和传输数据，接下来介绍三菱Q系列与Q系列PLC的通讯和Q系列与FX系列的通讯。
一.Q系列PLC与Q系列PLC通讯设置方法：
1.主控站信息分配为：智能设备站
2.单机设置为：本地站
3.站点分配：主站&本地站往后+10站进行分配远程输入输出
Q系列与Q系列之间通讯只要设置好参数，无需再写PLC指令程序，直接分配相应的信号和数据。
二.Q系列与FX系列PLC通讯方法:
1.主控PLC设置：远程设备站/智能设备站→占用4站
2.FX2N-32CCL设置好相应的站号/波特率/占用站数
3.FX PLC编写程序
FX系列站号设置
FX系列波特率设置
I/O信号交互
数据传送交互
Q系列与FX系列通讯，对于FX系列一侧需要编写程序。
FX系列与FX系列之间的通讯，只要要一侧配置一个FX系列CCLINK主站模块，另一个配置一个从站模块即可。

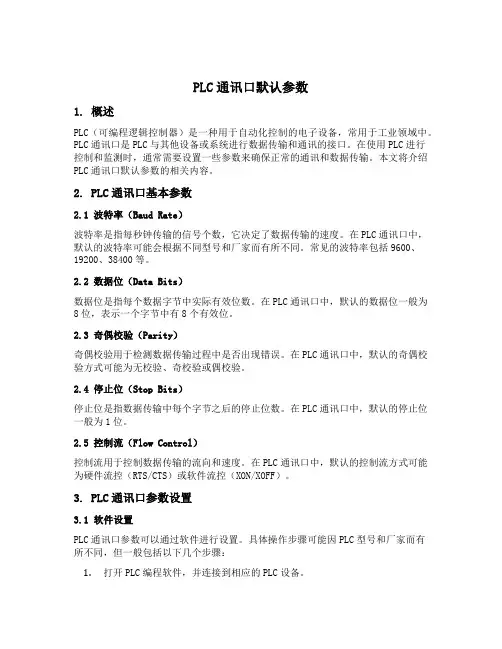

PLC通讯口默认参数1. 概述PLC（可编程逻辑控制器）是一种用于自动化控制的电子设备，常用于工业领域中。
PLC通讯口是PLC与其他设备或系统进行数据传输和通讯的接口。
在使用PLC进行控制和监测时，通常需要设置一些参数来确保正常的通讯和数据传输。
本文将介绍PLC通讯口默认参数的相关内容。
2. PLC通讯口基本参数2.1 波特率（Baud Rate）波特率是指每秒钟传输的信号个数，它决定了数据传输的速度。
在PLC通讯口中，默认的波特率可能会根据不同型号和厂家而有所不同。
常见的波特率包括9600、19200、38400等。
2.2 数据位（Data Bits）数据位是指每个数据字节中实际有效位数。
在PLC通讯口中，默认的数据位一般为8位，表示一个字节中有8个有效位。
2.3 奇偶校验（Parity）奇偶校验用于检测数据传输过程中是否出现错误。
在PLC通讯口中，默认的奇偶校验方式可能为无校验、奇校验或偶校验。
2.4 停止位（Stop Bits）停止位是指数据传输中每个字节之后的停止位数。
在PLC通讯口中，默认的停止位一般为1位。
2.5 控制流（Flow Control）控制流用于控制数据传输的流向和速度。
在PLC通讯口中，默认的控制流方式可能为硬件流控（RTS/CTS）或软件流控（XON/XOFF）。

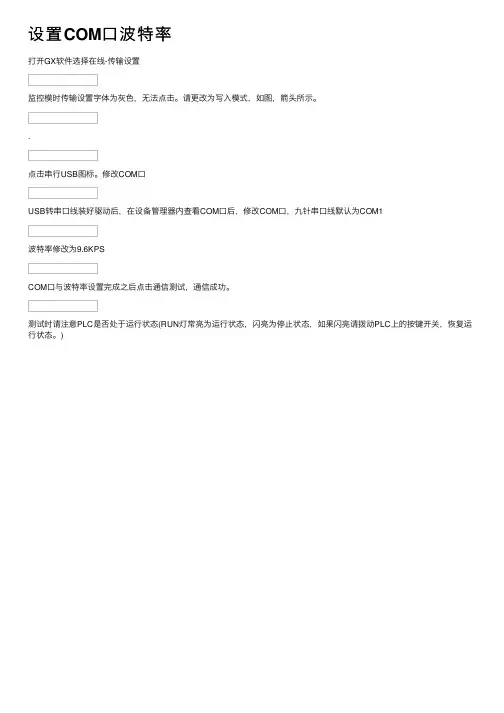

3. PLC通讯口参数设置3.1 软件设置PLC通讯口参数可以通过软件进行设置。
具体操作步骤可能因PLC型号和厂家而有所不同，但一般包括以下几个步骤：1.打开PLC编程软件，并连接到相应的PLC设备。
2.进入通讯口参数设置界面。
3.根据需要，修改波特率、数据位、奇偶校验、停止位和控制流等参数。
4.确认设置并保存，使新的参数生效。

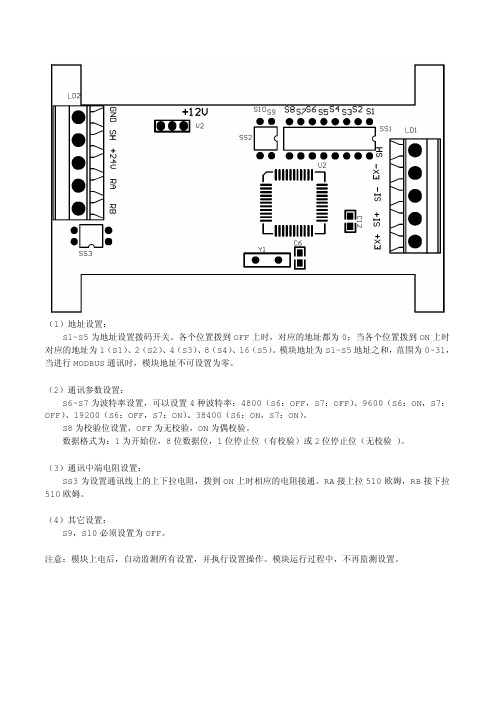

3.2 硬件设置除了通过软件进行设置外，有些PLC设备还可以通过硬件来进行通讯口参数设置。
具体操作方法可能因设备型号和厂家而有所不同，一般包括以下几个步骤：1.打开PLC设备外壳，并找到通讯口设置开关或拨码开关。

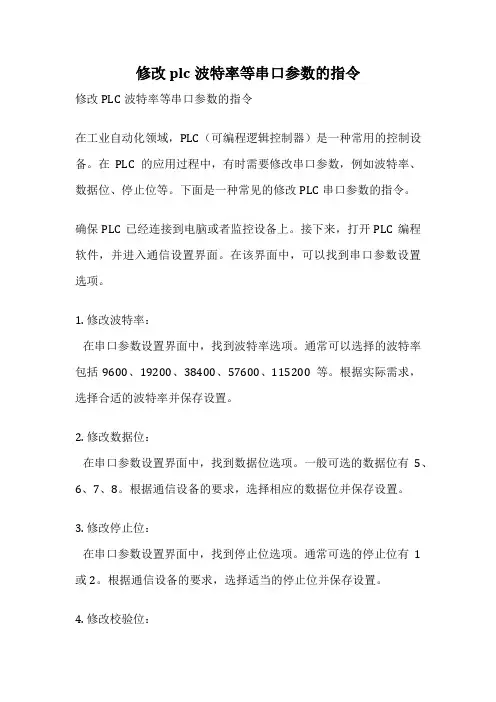

修改plc波特率等串口参数的指令修改PLC波特率等串口参数的指令在工业自动化领域，PLC（可编程逻辑控制器）是一种常用的控制设备。
在PLC的应用过程中，有时需要修改串口参数，例如波特率、数据位、停止位等。
下面是一种常见的修改PLC串口参数的指令。
确保PLC已经连接到电脑或者监控设备上。
接下来，打开PLC编程软件，并进入通信设置界面。
在该界面中，可以找到串口参数设置选项。
1. 修改波特率：在串口参数设置界面中，找到波特率选项。
通常可以选择的波特率包括9600、19200、38400、57600、115200等。
根据实际需求，选择合适的波特率并保存设置。
2. 修改数据位：在串口参数设置界面中，找到数据位选项。
一般可选的数据位有5、6、7、8。
根据通信设备的要求，选择相应的数据位并保存设置。
3. 修改停止位：在串口参数设置界面中，找到停止位选项。
通常可选的停止位有1或2。
根据通信设备的要求，选择适当的停止位并保存设置。
4. 修改校验位：在串口参数设置界面中，找到校验位选项。
常见的校验位有无校验、奇校验和偶校验。
根据通信设备的要求，选择合适的校验位并保存设置。
5. 应用设置：在修改完以上参数后，点击确认或者应用设置按钮，使修改生效。
通过以上步骤，我们可以轻松地修改PLC的串口参数，以满足不同的通信需求。
请注意，在修改参数之前，务必了解通信设备的要求，并确保所做的修改是正确的。
只有正确设置了串口参数，才能保证PLC与其他设备之间的稳定通信。
希望这篇文章对您了解如何修改PLC串口参数有所帮助。

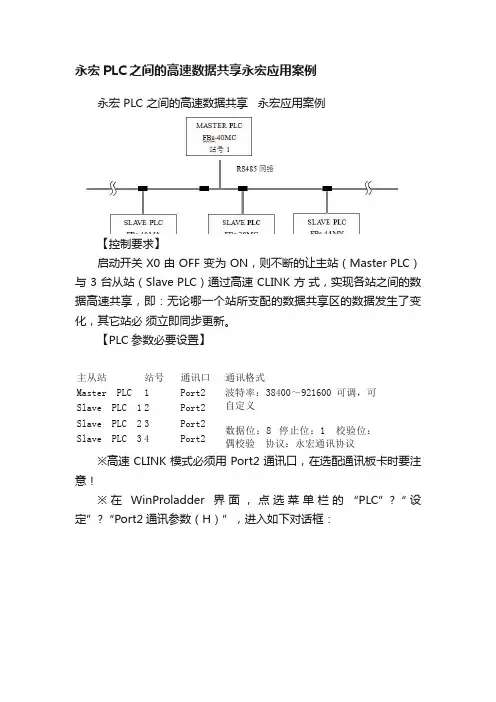

永宏PLC 之间的高速数据共享永宏应用案例永宏 PLC 之间的高速数据共享 永宏应用案例【控制要求】启动开关X0由OFF 变为ON ，则不断的让主站（Master PLC ）与3台从站（Slave PLC ）通过高速CLINK 方 式，实现各站之间的数据高速共享，即：无论哪一个站所支配的数据共享区的数据发生了变化，其它站必 须立即同步更新。
【PLC 参数必要设置】主从站 站号 通讯口 通讯格式Master PLC 1 Port2波特率：38400～921600可调，可自定义 数据位：8 停止位：1 校验位：偶校验 协议：永宏通讯协议 Slave PLC 1 2 Port2Slave PLC 2 3 Port2Slave PLC 3 4 Port2 ※高速CLINK 模式必须用Port2通讯口，在选配通讯板卡时要注意！※在WinProladder 界面，点选菜单栏的“PLC”?“设定”?“Port2通讯参数（H ）”，进入如下对话框：※当出现PLC 因参数设置错乱而导致通讯异常时，可先在WinProladder 编程软件菜单中点选：PLC?快捷操作?初始化全部资料，使PLC回归出厂值后，再按照上表进行设置。
【组件说明】PLC 元件控制说明X0 高速CLINK启动开关M0 通讯暂停控制，若在通讯进行中变为为1，则完成当前正在传输的一笔数据后，暂停动作并释出控制权；当恢复通讯后，接着上次暂停的下一笔数据进行传输。
M1 放弃动作，若在通讯进行中变为1，则FUN151指令立即停止输出，并释出控制权；当通讯恢复时，会重新从第一笔数据开始传输。
M1958 PLC高速数据联机时，仆PLC须将M1958 ON（主PLC不必），非PLC高速数据联机时，PLC必须将M1958 OFF。
M1967 通讯端口2高速网络联机模式选择，0：连续循环；1：一次循环，最后一笔通讯交易完即停止。
【控制程序】只需在站号为1的MASTER PLC写入如下图的指令，即可实现多台PLC之间的通讯。

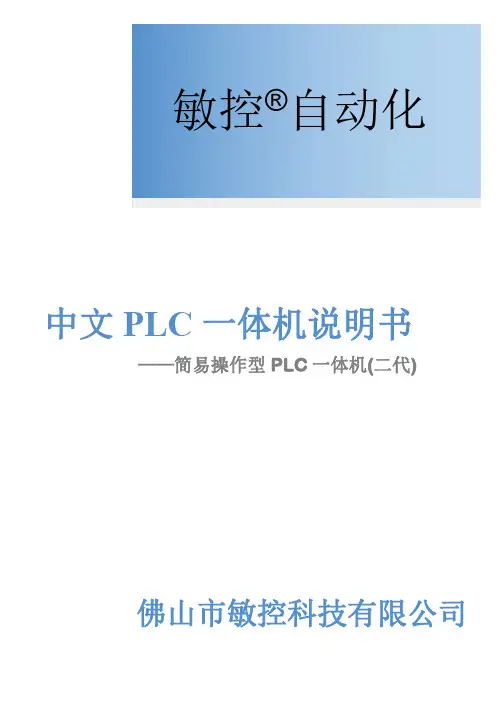

敏控®自动化中文PLC一体机说明书——简易操作型PLC一体机(二代)佛山市敏控科技有限公司目录前言 (3)第一章技术规格(必看一遍)： (3)1.1、控制器供电： (3)1.2、负载供电： (4)1.3、输入输出 (4)1.4、性能参数表 (4)第二章人机界面及使用说明(必看一遍) (4)2.1、面板按键功能描述 (5)2.2、“总菜单”说明 (5)2.3、监视界面 (6)2.4、程序拷贝 (6)第三章指令集 (7)3.1、程序运行架构说明（重要，必看一遍） (7)3.2、程序00~17包含的指令 (7)3.3、程序18包含的指令 (12)3.4、程序19：系统时间校准 (12)3.5、程序20：定时功能 (12)3.6、程序21：快捷界面 (13)第四章编程举例： (13)一、基础部分(必学，逐个案例学透) (13)案例1自动运行 (13)案例2扫描型与顺序执行程序组的区别(输入信号互锁) (13)案例3多个信号分别执行不同程序 (14)案例4启动、暂停、急停(停止)功能 (14)案例5与、或逻辑指令 (14)二、编程进阶部分(按需学习) (14)1、开关量 (14)案例6点动模式 (14)案例7计数器用法（逻辑运算之加、减） (15)案例8定时器的用法 (15)案例9计时器的用法 (15)案例10日历定时功能 (16)案例11变频器、电机正反转案例 (16)2、模拟量 (16)案例12模拟量输入检测定值检测 (16)案例13模拟量输入检测范围检测 (16)案例14模拟量输出案例 (16)3、485通信及触摸屏 (17)案例15上位机通讯实例（触摸屏） (18)案例16控制485继电器模组 (19)案例17读取485输入模块 (20)4、高速脉冲 (20)案例18步进电机、伺服电机（简单案例） (20)案例19控制步进电机（复杂案例） (21)第五章接线方法 (21)附录一常见问题 (22)附录二保修条例 (23)简易PLC一体机说明书前言本产品在第一代一体机的基础上对硬件架构进行了全面升级，系统架构也全面重写，既改进了原有功能，也增加了更多功能，并依然保持中文编程、简单易学的特色，一般电气工程师依然可以看懂并进行现场编程，乃至零基础的人也能学会，大大降低了使用成本。

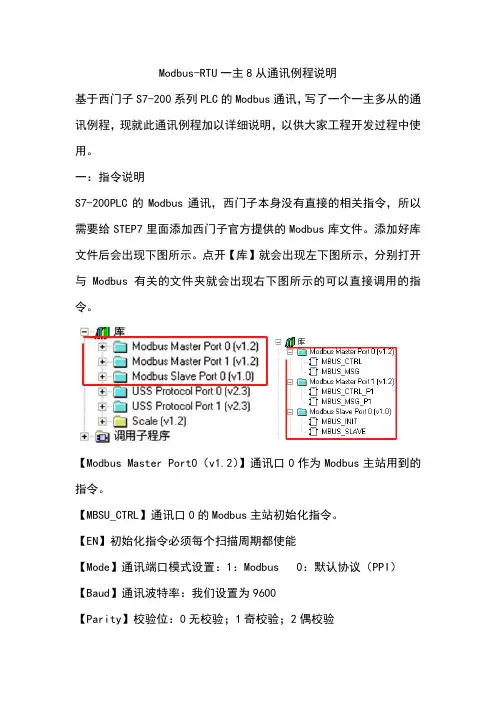

Modbus-RTU一主8从通讯例程说明基于西门子S7-200系列PLC的Modbus通讯，写了一个一主多从的通讯例程，现就此通讯例程加以详细说明，以供大家工程开发过程中使用。
一：指令说明S7-200PLC的Modbus通讯，西门子本身没有直接的相关指令，所以需要给STEP7里面添加西门子官方提供的Modbus库文件。
添加好库文件后会出现下图所示。
点开【库】就会出现左下图所示，分别打开与Modbus有关的文件夹就会出现右下图所示的可以直接调用的指令。
【Modbus Master Port0（v1.2）】通讯口0作为Modbus主站用到的指令。
【MBSU_CTRL】通讯口0的Modbus主站初始化指令。
【EN】初始化指令必须每个扫描周期都使能【Mode】通讯端口模式设置：1：Modbus 0：默认协议（PPI）【Baud】通讯波特率：我们设置为9600【Parity】校验位：0无校验；1奇校验；2偶校验【Timout】通讯超时时间：我们设置为2000ms【MBUS_MSG】通讯口0的Modbus主站读写指令。
【EN】指令使能【First】指令触发，必须是上升沿触发-|P|-注：这里使能和触发最好使同一个触点【Slave】读写的从站号【RW】读写选择：0读取；1写入【Addr】对应从站的寄存器的Modbus起始地址【Count】访问的寄存器的数量（由起始地址开始）【DataPir】数据指针：写入的数据地址/读回的数据地址【Done】指令完成标志位【Error】错误代码：只在Done为1的时候有效【Modbus Master Port1（v1.2）】通讯口1作为Modbus主站用到的指令。
【MBSU_CTRL_P1】通讯口1的Modbus主站初始化指令。
【MBUS_MSG_P1】通讯口1的Modbus主站读写指令。
【Modbus Slave Port0（v1.0）】通讯口0作为Modbus从站用到的指令。

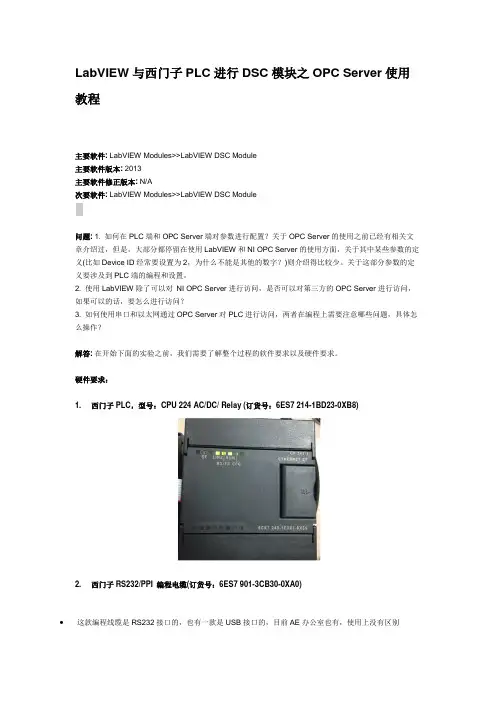

LabVIEW与西门子PLC进行DSC模块之OPC Server使用教程主要软件: LabVIEW Modules>>LabVIEW DSC Module主要软件版本: 2013主要软件修正版本: N/A问题: 1. 如何在PLC端和OPC Server端对参数进行配置？关于OPC Server的使用之前已经有相关文章介绍过，但是，大部分都停留在使用LabVIEW和NI OPC Server的使用方面，关于其中某些参数的定义(比如Device ID经常要设置为2，为什么不能是其他的数字？)则介绍得比较少。
关于这部分参数的定义要涉及到PLC端的编程和设置。
2. 使用LabVIEW除了可以对NI OPC Server进行访问，是否可以对第三方的OPC Server进行访问，如果可以的话，要怎么进行访问？3. 如何使用串口和以太网通过OPC Server对PLC进行访问，两者在编程上需要注意哪些问题，具体怎么操作？解答:在开始下面的实验之前，我们需要了解整个过程的软件要求以及硬件要求。
硬件要求：1. 西门子PLC，型号：CPU 224 AC/DC/ Relay (订货号：6ES7 214-1BD23-0XB8)2. 西门子RS232/PPI 编程电缆(订货号：6ES7 901-3CB30-0XA0)•这款编程线缆是RS232接口的，也有一款是USB接口的，目前AE办公室也有，使用上没有区别•在编程电缆的侧边有8个拨码开关(其中有2个无效)，这些拨码开关的具体含义在背面有注明，其中，大家需要注意的有4个：1~3：波特率的设置5：设置为1的时候表示该PPI电缆当编程器使用，可以通过西门子自带的软件进行编程；设置为0的时候表示该PPI电缆自由口通讯，当一般的串口线使用。
3. 以太网通讯模块，CP 243-1(订货号：6GK7 243-1EX01-0XE0)系统的连接如下所示。
市面上常见的PLC厂商主要有西门子、三菱、欧姆龙等。
关于丹佛斯FC51通讯的部分介绍前言丹佛斯FC51系列变频器通讯：硬件集成485通讯口（两线制）；软件上集成两种通讯协议FC协议（丹佛斯自行研制）和MODBUS RTU协议（国际标准通讯协议），本文主要对于FC51变频器MODBUS RTU通讯协议上面做相关介绍。
关键词丹佛斯FC51 通讯MODBUS协议关于MODBUS通讯协议丹佛斯FC51通讯设定参数8－30 设为2 通讯协议为MODBUS协议8－31 设为1 通讯子机地址, 设置为28－32 设为2 通讯波特率为9600，设置为3，192008－33 设为0 通讯数据格式8，E，1，设置为2，8N1此通讯主要介绍写频率读电压读电流读输出频率丹佛斯FC51通讯设定参数8－30 设为2 通讯协议为MODBUS协议8－31 设为1 通讯子机地址8－32 设为2 通讯波特率为96008－33 设为0 通讯数据格式8，E，13－02 频率参考值（MIN）* 设置为03－03 频率参考值（MAX）* 设置为100hz注*：变频器频率通过通讯设定的是百分比（P），实际设定的频率就是(MAX-MIN)×P÷10000（P的设定有两个小数位）此通讯主要介绍写频率读输出电压读输出电流读输出频率1，变频器MODBUS地址的定义丹佛斯变频器所要通讯的MODBUS地址为参数号码乘以10减去1例如：变频器的频率地址为3－10那么对应的MODBUS地址即是：（310×10）－1＝3099（十进制）16进制为0C1B2，读写变频器的操作（1）写频率命令代码：01 06 0C 1B ** ** CRC则变频器返回代码为：01 06 0C 1B ** ** CRC其中：01 代表变频器地址一个字节06 代表MODBUS写功能码一个字节0C 1B 代表变频器内部MODBUS地址两个字节，要写入的频率地址** ** 代表所要写的频率的百分比两个字节CRC 代表冗余校验码两个字节其中低位在前高位在后（2）读电机参数参数为：16－12 电机运行电压对应MODUBS地址为（1612×10）－1＝3EF716－13 读电机运行频率对应MODUBS地址为（1613×10）－1＝3F0116－14 电机运行电流对应MODUBS地址为（1614×10）－1＝3F0B命令代码：01 03 3E F7 00 01 CRC则变频器返回：01 03 3E F7 00 02 ** ** CRC其中：01 代表变频器地址一个字节03 代表MODBUS读功能码一个字节3E F7 代表变频器内部MODBUS地址两个字节（电压地址）00 01 代表读一个字两个字节CRC 代表冗余校验码两个字节其中低位在前高位在后00 02 代表返回2个字节两个字节** ** 代表返回的电压值两个字节3，启动/停止变频器写047C (10进制是1148)到地址50000-1=49999（HC34F）启动变频器地址不减1时为047C写043C (10进制是1184) 到地址50000-1=49999（HC34F）停止变频器地址不减1时为043C3-10的八段速每段速的设定，需要在K8里面写相应的地址号0-7八段速设定里面当K8厘米的值等于0时为0段速，当K8里的值等于1时为第一段速，依此类推，当K8的值等于7时为第7段速读变频器状态（根据地址算法：参数号乘以10，前面加4 ）读取参数16-90和16-92 （在编程指南44页）。
S7200Modbus通信培训教程一、概述本教程旨在帮助您了解西门子S7200系列PLC的Modbus通信功能，掌握其配置和使用方法。
通过本教程的学习，您将能够独立完成S7200PLC与Modbus设备之间的通信配置，实现数据交换和控制功能。
二、准备工作1.已安装西门子STEP7-Micro/WIN编程软件。
2.S7200PLC系统已正常运行，具备通信接口（如RS232、RS485等）。
3.Modbus设备已正常运行，具备通信接口（如RS232、RS485等）。
三、Modbus通信配置1.新建项目2.添加硬件在项目树下，右键“PLC”，选择“添加新设备”，在弹出的对话框中选择S7200系列PLC，设置相应的设备名称和型号，“OK”完成添加。
3.配置通信接口双击项目树中的PLC设备，进入设备配置界面。
在“硬件”选项卡中，找到通信接口（如RS232、RS485等），右键，选择“属性”。
4.设置通信参数（1）波特率：根据Modbus设备的波特率设置，如9600、19200等。
（2）数据位：通常设置为8位。
（3）停止位：通常设置为1位。
（4）校验位：根据Modbus设备的校验方式设置，如无校验、偶校验等。
（5）从站地质：设置S7200PLC的Modbus从站地质，范围为1-247。
5.保存并编译完成通信参数设置后，“确定”保存设置。
在项目树下，右键“PLC”，选择“编译”，确保配置无误。
四、Modbus通信编程1.新建程序块2.编写Modbus通信程序（1）定义Modbus从站地质、功能码、数据地质和寄存器数量。
（2）使用Modbus指令（如MBUS_CTRL、MBUS_MSG等）进行数据传输。
（3）根据通信结果，进行数据处理和控制逻辑编写。
3.程序完成程序编写后，工具栏上的“”按钮，将程序到S7200PLC。
五、调试与运行1.连接Modbus设备将S7200PLC与Modbus设备通过通信线连接，确保接线正确。
plc程序中波特率表式方法
PLC程序中波特率表式方法
PLC程序中的波特率表式方法是一种用于设置通信速率的技术。
波特
率是指每秒钟传输的位数，通常用bps（位每秒）来表示。
在PLC程
序中，波特率表式方法用于设置PLC与其他设备之间的通信速率，以
确保数据传输的准确性和稳定性。
波特率表式方法的基本原理是将波特率设置为一个固定的值，然后将
该值转换为一个二进制数。
这个二进制数被称为波特率表，它包含了
所有可能的波特率值。
在PLC程序中，波特率表通常是一个数组，其
中每个元素都包含一个波特率值和对应的二进制数。
在使用波特率表式方法时，PLC程序首先读取波特率表中的波特率值，并将其转换为二进制数。
然后，程序将该二进制数发送到通信接口，
以设置通信速率。
一旦通信速率被设置，PLC程序就可以开始与其他
设备进行数据交换。
波特率表式方法的优点是它可以确保通信速率的准确性和稳定性。
由
于波特率表包含了所有可能的波特率值，PLC程序可以根据需要选择
最适合的波特率。
此外，波特率表式方法还可以提高通信速率的可靠
性，因为它可以避免通信速率的变化和波动。
总之，波特率表式方法是一种在PLC程序中设置通信速率的有效技术。
它可以确保通信速率的准确性和稳定性，并提高通信速率的可靠性。
如果您正在开发PLC程序，并需要设置通信速率，请考虑使用波特率
表式方法。
PLC程序中波特率表式方法一、引言随着现代工业自动化的发展，PLC（Programmable Logic Controller，可编程逻辑控制器）在工业控制系统中的应用越来越广泛。
而在PLC程序中，波特率（Baud Rate）设置是至关重要的一项参数，它决定了通信设备之间传输数据的速率和稳定性。
本文将详细介绍PLC程序中波特率的表式方法，讨论其原理、应用和优化。
二、波特率表式方法的原理与实现1. 波特率的定义波特率指的是每秒钟传输的比特数，通常用符号“bps”（bits per second）表示。
在PLC程序中，波特率即指PLC与通信设备之间数据传输的速率。
常见的波特率包括9600、19200、38400等。
2. 波特率表式方法的原理波特率表式方法是一种将波特率信息以二进制形式存储并传输的方式。
PLC通过设置相应的参数，将二进制数据转换为波特率信息，从而实现与通信设备之间的数据传输。
3. 波特率表式方法的实现步骤波特率表式方法的实现步骤如下： 1. 设置通信设备的波特率信息，包括数据位、停止位和奇偶校验位等。
2. 在PLC程序中，配置通信模块，并设置相应的波特率参数。
3. 将需要传输的数据以二进制形式表达，并通过通信模块将数据传送给目标设备。
4. 目标设备接收到数据后，根据相同的波特率表式方法进行解析并恢复原始数据。
三、波特率表式方法的应用波特率表式方法广泛应用于各种实时数据传输场景，如工业控制系统、通信设备等。
下面列举了几个典型的应用案例： ### 1. 工业自动化控制系统在工业自动化控制系统中，PLC常作为控制中心与各个子设备进行数据交换。
通过设置合适的波特率表式方法，可以实现实时、可靠的数据传输，从而提高整个系统的响应速度和稳定性。
2. 能源管理系统在能源管理系统中，PLC常用于采集和传输各种能源数据，如电能、水能、气能等。
通过设置适当的波特率，可以在保证可靠性的前提下提高数据传输效率，实现能源数据的实时监测和分析。
plc波特率设置
现在有一台s7-200cpu224cn，准备和smart700触摸屏进行通信。
我用winccflexible2008来组态，我看见西门子官方视频中说，为了保持通信参数一致，需要先在用micro-win 编写plc程序时，将系统块中的通信端口波特率设置为187.5kbps，然后用这种波特率将程序下载到plc中，可是我设置完后一开始下载，micro-win就会报错并提示“此系统快将plc的波特率改动到现存附属设备不支持的波特率，请取消和改动系统块配置，选择一种支持的波特率。
”请问这是怎么回事，问题出在哪？官方视频中下载的很正常，没有这种提示啊！
问题补充：
如果不用187.5kbps，改用19.2kbps，并且在win超出flexible中将通信波特率也改为19.2kbps，这样能行吗？
最佳答案
1、建议应用西门子原装编程电缆
2、s7-200cpu的通信口最低通信速率可设为19.2k，最高187.5k。
3、smart700触摸屏与s7-200的通讯是在winccflexible 的连接里面设置，波特率、站址要与s-200系统块里的设置
一样。
