检验规程电压互感器

电压互感器：（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。

但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

基本结构：电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。

两个绕组都装在或绕在铁芯上。

两个绕组之间以及绕组与铁芯之间都有绝缘，使两个绕组之间以及绕组与铁芯之间都有电气隔离。

电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。

因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。

工作原理：其工作原理与变压器相同，基本结构也是铁芯和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。

供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。

正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。

一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。

电气装置安装工程质量检验及评定规程第1部分：通则1 总则1.0.1 为了提高电气装置安装工程的质量管理，规和统一表格，促进安装质量的提高，满足其检查、验收和质量评定的需要，特制定本套电力行业标准。

1.0.2 本规程适用于单机容量200MW及以上发电工程和110kV及以上变电工程的电气装置安装。

进口或引进型电气装置、单机容量200MW以下发电工程及110kV以下变（配）电工程的安装可参照执行。

1.0.3 电气装置安装工程应根据工程怦，由施工单位按本通则第2章和第3章，编制所承担工程的质量检验评定围。

监理单位应对各施工单位编制的工程质量检验评定围进行核查、汇总，经建设单位确认后执行。

1.0.4 电气装置安装工程项目与本通则第2章表2.0.2和第3章表3.0.2所列不符的工程项目，可进行增编或删减。

增加或减少的项目，在工程质量验评围中的工程编号、可续编、缺号，但不得变更原编号。

1.0.5 建设单位、监理单位及施工单位班组以上和积极质检人员，应持与所检验专业一致且在使用有效期的书上岗。

1.0.6 各级质检人员，应严格执行电气装置安装工程施工及验收规、相关国家标准行业标准和本系列标准对工程质量进行检查、验收和评定，并应对所检验及评定的工程项目负责。

1.0.7 电气装置安装工程质量检验，按本通则第2章表2.0.2和第3章表3.0.2所列分项工程、分部工程和单位工程进行。

——分项工程应检验、评定合格，方可对分部工程进行检验、评定。

——分项工程应检验、评定合格，方可对单位工程进行检验、评定。

1.0.8 分项工程项目施工完毕，应经班组自检合格后，方可按本通则第2章表2.0.2和第3章表3.0.2中的验评围，逐级进行质量检验、评定。

1.0.9 分项工程施工质量，应按本系列标准第2部分至第17部分中的检验、检验方法进行检验，将检验容、检验结果填入本通则第4章表4.0.1进行质量评定，并签名验收。

1.0.10 分项工程施工质量检验，只序曲“合格”，并且必须合格。

互感器校验仪试行检定规程JJG 169-76本检定规程由辽宁省计量检定所负责起草，经国家标准计量局于1976年3月12日批准，并自1976年12月1日起施行。

互感器校验仪试行检定规程本规程适用于新制的、使用中的和修理后的采用差值法原理，使用频率为50HZ的互感器校验仪的检定。

互感器校验仪除按本规程进行检定外，尚应符合国家标准和有关规定。

一检定项目1 使用中的仪器受检项目包括：(1)外观、滑线变阻器及转换开关的检查；(2)极性指示器；(3)内附伏安表；(4)仪器灵敏度；(5)仪器的基本误差。

2 新生产的仪器除按第1条规定检定外，应增加以下受检项目；修理后的仪器可按实际情况增加相应的受检项目。

(1)标度盘一致性；(2)标度盘符号的正确性；(3)仪器示值与工作电流的无关性；(4)仪器给外接互感器引入的负载；(5)仪器的绝缘电阻及绝缘强度。

二检定方法及要求3 检定工作应在下述环境进行：(1)环境温度应在10～30℃范围内；(2)周围空气的相对湿度在80%以下；(3)因外界电磁场影响而引起的误差，不应超过被检仪器允许误差的1/10。

外界电磁场的影响可用下述方法进行检查：被检仪器在额定工作电流(或电压)下，与检定装置处于任一平衡测量状态时，记下检定装置的读数。

然后，将被检仪器的工作电流(或电压)改变180°的相位，再重新将检定装置调节至平衡并记下读数。

这时，前后两次读数之差，不应超过被检仪器允许误差的1/5。

(4)电源的频率波动范围应在50±0.5HZ以内，电源波形的失真度应小于5%。

4 外观、滑线变阻器及转换开关的检查(1)仪器在外观上应有必要的标志，不应有一般性的缺陷，如端钮等零件损坏，标度盘不够清晰等；(2)对于带有滑线变阻器结构的仪器，在调节时不应有过分摩擦和接触不良的现象。

为了检查滑线变阻器电刷之接触性能，可将万用表接至仪器的滑线变阻器各回路，万用表的转换开关置于测量电阻的位置。

电容式电压互感器试验作者：作者单位：日期：2005-3-7 14:11:17摘要：电容式电压互感器试验第一章绪论电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备，它跨接于高压与零线之间，将高电压转换成各种仪表的工作电压，（国标规定为100/√3和100V），电压互感器的主要用途有：1）用做商业计量用。

主要接于变电站的线路出口和入口上，常用于网与网、站与站之间的电量结算用，这种用途的互感器一般要求0.2级计量精度，互感器的输出容量一般不大；2）用做继电保护的电压信号源。

这种互感器广泛应用于电力系统的母线和线路上，它要求的精度一般为0.5级及3P级，输出容量一般较大；3）用做合闸或重合闸检同期、检无压信号用，它要求的精度一般为1.0、3.0级，输出容量也不大。

现代电力系统，电压互感器一般可做到四线圈式，这样，一台电压互感器可集上述三种用途于一身。

电容式电压互感器（Capacitor Voltage Transformers，简称“CVT”）是50年代开始研制生产，经过科技人员不懈的努力，我国的电容式电压互感器技术已达到国际先进水平，但在生产、试验研究、以及使用过程中存在很多问题。

本文拟从电容式电压互感器的各种试验基本原理入手，着重说明电容式电压互感器基本试验方法，检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题，以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。

第二章电容式电压互感器试验要求§1.基本试验条件1.1试验的环境条件为了保证试验的准确性、可靠性，所有试验应在一定条件下进行，试验时应注意试验环境条件并做好记录。

试验环境条件分为两种，一种为人工环境，这种情况下，一般在产品标准中都作了具体规定；另一种为自然环境条件，这种情况下，试验条件一般应遵循以下几条规律。

a) 环境温度，应在+5～+35 ℃范围内。

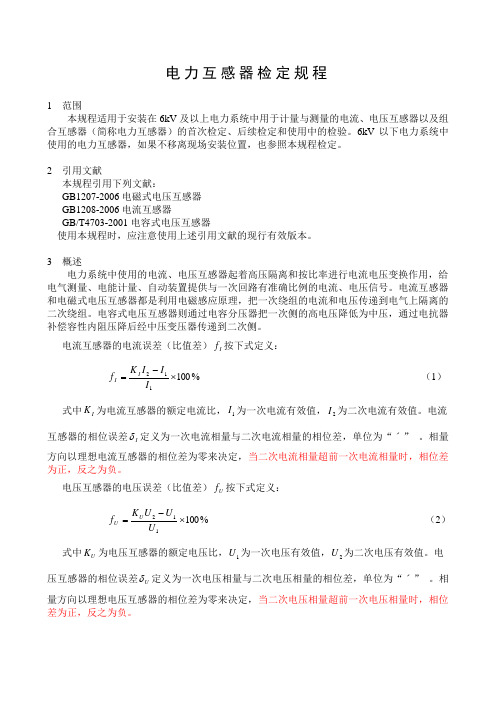

电力互感器检定规程1 范围本规程适用于安装在6kV 及以上电力系统中用于计量与测量的电流、电压互感器以及组合互感器（简称电力互感器）的首次检定、后续检定和使用中的检验。

6kV 以下电力系统中使用的电力互感器，如果不移离现场安装位置，也参照本规程检定。

2 引用文献本规程引用下列文献：GB1207-2006电磁式电压互感器 GB1208-2006电流互感器GB/T4703-2001电容式电压互感器使用本规程时，应注意使用上述引用文献的现行有效版本。

3 概述电力系统中使用的电流、电压互感器起着高压隔离和按比率进行电流电压变换作用，给电气测量、电能计量、自动装置提供与一次回路有准确比例的电流、电压信号。

电流互感器和电磁式电压互感器都是利用电磁感应原理，把一次绕组的电流和电压传递到电气上隔离的二次绕组。

电容式电压互感器则通过电容分压器把一次侧的高电压降低为中压，通过电抗器补偿容性内阻压降后经中压变压器传递到二次侧。

电流互感器的电流误差（比值差）I f 按下式定义： %100112⨯-=I I I K f I I （1） 式中I K 为电流互感器的额定电流比，1I 为一次电流有效值，2I 为二次电流有效值。

电流 互感器的相位误差I δ定义为一次电流相量与二次电流相量的相位差，单位为“ˊ” 。

相量方向以理想电流互感器的相位差为零来决定，当二次电流相量超前一次电流相量时，相位差为正，反之为负。

电压互感器的电压误差（比值差）U f 按下式定义： %100112⨯-=U U U K f U U （2）式中U K 为电压互感器的额定电压比，1U 为一次电压有效值，2U 为二次电压有效值。

电 压互感器的相位误差U δ定义为一次电压相量与二次电压相量的相位差，单位为“ˊ” 。

相量方向以理想电压互感器的相位差为零来决定，当二次电压相量超前一次电压相量时，相位差为正，反之为负。

4 计量性能要求4.1 准确度等级电流互感器按准确度分为0.1、0.2S、0.2、0.5S、0.5、1级，电压互感器按准确度分为0.1、0.2、0.5、1级。

互感器检修规程1范围本规程规定了互感器检修应遵循的基本原则及检修应遵守的工艺、方法、质量标准等内容。

本规程适用于我电厂交流额定电压0∙4KV~1.IOKV电力系统中的互感器。

国外引进互感器应以订贷合同的技术条款和制造厂规定为基础，参照本规程要求执行。

2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。

凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规程。

D1./T596-1996电力设备预防性试验规程D1./T727—2000互感器运行检修导则3检修分类及周期3.1 检修分类小修：互感器不解体进行的检查修理，一般在现场进行。

大修：互感器解体暴露器身，对内外部件进行的检查与修理，一般检修车间进行。

临时性检修：发现有影响互感器安全运行的异常现象后，针对有关项目进行的检查与修理。

3.2 检修周期3. 2.1小修1~3年一次，一般结合预防性试验进行。

运行在污秽场所的互感器应适当缩短小修周期。

4. 2.2大修根据互感器预防性试验结果及运行中在线监测结果（如有）、进行综合分析判断,认为确有必要时进行。

5. 2.3临时性检修针对运行中发现的严重缺陷及时进行。

4检修项目6. 1小修项目7. 1.1固体绝缘互感器1）外部检查及清扫；2）检查紧固一次及二次引线连接件；3）检查铁芯及夹件；4）必要时补漆。

8. 1.2电容式电压互感器1）外部检查及清扫；2）检查坚固一次与二次引线及电容器连接件；3）电磁单元渗漏处理，必要时补油；4）必要时补漆。

9. 2大修项目10. 2.1电容式电压互感器1）外部检查及修前试验；2）检查电容器套管，测量电容值及介质损耗因数；3）检查电磁单元；4）电磁单元绝缘干燥；5）电磁单元绝缘油处理；6）更换密封胶垫；7）电磁单元装配；8）电磁单元注油或充氮；9）电气试验；10）喷漆。

电流互感器、电压互感器的检验规程
1、适用范围
本规程适用于电流互感器、电压互感器的进厂检验。

2、检验工具
绝缘电阻表
3、检验内容
3.1查对产品型号、规格是否与要求相符，是否为规定的合格分供方产品。

3.2 随行文件是否齐全。

3.3 互感器应有清晰、牢固的下列标记：制造商标、名称、规格型号及变比和准确等级、生产日期、编号等。

3.4浇注体表面光滑无裂纹、无气泡，一、二次接线端和接地端标志应清晰。

3.5用绝缘电阻表测量其绝缘电阻，阻值应在100兆欧以上。

4、判定原则
一项不合格，则判该试品不合格。

不合格的产品严禁入库和使用。

电压互感器国家标准电压互感器是电力系统中常用的一种电气测量仪器，用于测量高压电网中的电压，并将其转换为标准的测量信号输出。

为了确保电压互感器在电力系统中的安全可靠运行，国家对其进行了严格的标准化管理。

首先，电压互感器的国家标准主要包括了产品的技术要求、检验方法、试验规程、标志、包装、运输和贮存等内容。

其中，技术要求是电压互感器国家标准的核心部分，包括了产品的结构、性能、精度等方面的要求。

这些要求旨在保证电压互感器在实际应用中能够满足电力系统的测量需求，并且具有良好的可靠性和稳定性。

其次，电压互感器国家标准对产品的检验方法和试验规程进行了详细规定。

这些规定包括了产品出厂前的检验项目和方法，以及产品在运输和贮存过程中的试验要求。

通过严格的检验和试验，可以确保电压互感器的质量符合国家标准的要求，从而保障其在电力系统中的安全可靠运行。

此外，电压互感器国家标准还对产品的标志、包装、运输和贮存等方面进行了规定。

这些规定旨在帮助生产厂家和用户正确识别和使用电压互感器，同时保证产品在运输和贮存过程中不受到损坏，从而确保产品的质量和性能不受影响。

总的来说，电压互感器国家标准的制定和实施，对于保障电力系统的安全运行和提高电力测量的准确性具有重要意义。

只有严格遵守国家标准的要求，才能够确保电压互感器在电力系统中发挥应有的作用，为电力生产和供电安全提供可靠的技术支持。

在实际生产和使用过程中，生产厂家和用户应当严格遵守电压互感器国家标准的要求，确保产品的质量和性能符合标准的要求。

同时，相关部门也应加强对电压互感器产品的监督检查，及时发现和处理不合格产品，从而保障电力系统的安全稳定运行。

总之，电压互感器国家标准的制定和执行，是保障电力系统安全运行和提高电力测量准确性的重要保障。

只有通过严格遵守标准的要求，才能够确保电压互感器在电力系统中发挥应有的作用，为电力生产和供电安全提供可靠的技术支持。

希望相关部门和企业能够共同努力，确保电压互感器国家标准的有效实施，为我国电力系统的发展做出积极贡献。

电容式电压互感器交流耐压试验方法电容式电压互感器是一种用来测量高压电网中电压的设备。

在实际使用中，电容式电压互感器需要经过严格的交流耐压试验来验证其安全可靠性。

本文将从交流耐压试验的目的、测试设备、测试方法以及测试注意事项等方面进行详细介绍。

一、交流耐压试验的目的交流耐压试验旨在验证电容式电压互感器在正常运行条件下，能够承受规定的交流电压，不发生击穿和绝缘击穿现象，并且保证其在高压电网中的安全可靠运行。

通过交流耐压试验可以发现电容式电压互感器在设计、制造和运输等过程中可能存在的缺陷，对设备质量进行检验，确保设备在使用中不会出现意外事故，保障电网的安全运行。

二、交流耐压试验的测试设备1.高压交流电源：用于提供规定的交流电压，一般为0.1Hz的正弦波交流电压。

2.变压器：用于将高压交流电源提供的电压调节到需要的测试电压。

3.耐压仪：用于测量电容式电压互感器在交流电压下的绝缘电阻值。

4.安全防护设备：包括绝缘手套、绝缘靴等，用于保护操作人员的人身安全。

5.其他辅助设备：如接地装置、连接线路等。

三、交流耐压试验的测试方法1.准备工作在进行交流耐压试验前，首先需要对测试设备进行检查和调试，确保测试设备正常运行。

同时，还需要对测试场地进行安全检查，保证测试操作员和周围的人员安全。

另外，还需要对电容式电压互感器进行外观检查，确保设备没有损坏或者渗漏现象。

只有在一切准备工作就绪后，才能进行交流耐压试验。

2.测试步骤（1）接地：将电容式电压互感器的金属外壳接地，以确保设备处于安全状态。

（2）连接电源：将高压交流电源与变压器相连，并确保连接线路没有泄漏和短路。

（3）调节电压：通过变压器将高压交流电源提供的电压调节到需要的测试电压，在测试过程中需要稳定输出。

（4）绝缘测试：用耐压仪对电容式电压互感器进行绝缘测试，测量设备在规定电压下的绝缘电阻值。

通常情况下，绝缘电阻值应该大于规定值，否则需要进行进一步检查。

（5）持续测试：在规定的测试时间内，持续对设备进行交流电压的施加，观察设备是否出现异常反应。
