装配式混凝土结构施工与监理

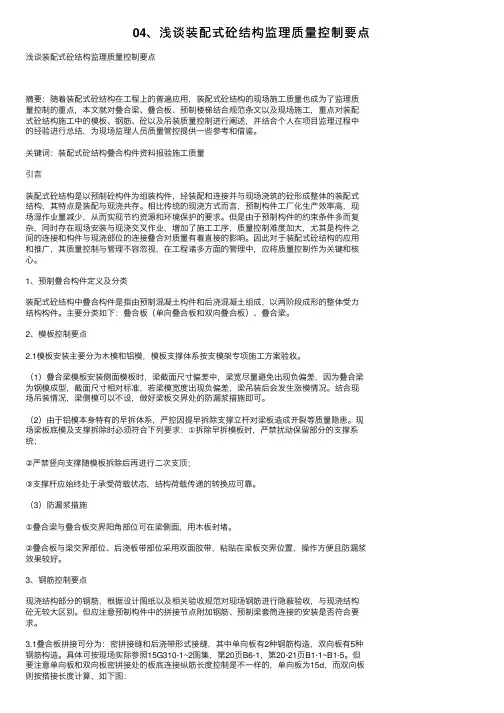

04、浅谈装配式砼结构监理质量控制要点浅谈装配式砼结构监理质量控制要点摘要：随着装配式砼结构在⼯程上的普遍应⽤，装配式砼结构的现场施⼯质量也成为了监理质量控制的重点，本⽂就对叠合梁、叠合板、预制楼梯结合规范条⽂以及现场施⼯，重点对装配式砼结构施⼯中的模板、钢筋、砼以及吊装质量控制进⾏阐述，并结合个⼈在项⽬监理过程中的经验进⾏总结，为现场监理⼈员质量管控提供⼀些参考和借鉴。

关键词：装配式砼结构叠合构件资料报验施⼯质量引⾔装配式砼结构是以预制砼构件为组装构件，经装配和连接并与现场浇筑的砼形成整体的装配式结构，其特点是装配与现浇共存。

相⽐传统的现浇⽅式⽽⾔，预制构件⼯⼚化⽣产效率⾼，现场湿作业量减少，从⽽实现节约资源和环境保护的要求。

但是由于预制构件的约束条件多⽽复杂，同时存在现场安装与现浇交叉作业，增加了施⼯⼯序，质量控制难度加⼤，尤其是构件之间的连接和构件与现浇部位的连接叠合对质量有着直接的影响。

因此对于装配式砼结构的应⽤和推⼴，其质量控制与管理不容忽视，在⼯程诸多⽅⾯的管理中，应将质量控制作为关键和核⼼。

1、预制叠合构件定义及分类装配式砼结构中叠合构件是指由预制混凝⼟构件和后浇混凝⼟组成，以两阶段成形的整体受⼒结构构件。

主要分类如下：叠合板（单向叠合板和双向叠合板）、叠合梁。

2、模板控制要点2.1模板安装主要分为⽊模和铝模，模板⽀撑体系按⽀模架专项施⼯⽅案验收。

（1）叠合梁模板安装侧⾯模板时，梁截⾯尺⼨偏差中，梁宽尽量避免出现负偏差，因为叠合梁为钢模成型，截⾯尺⼨相对标准，若梁模宽度出现负偏差，梁吊装后会发⽣涨模情况。

结合现场吊装情况，梁侧模可以不设，做好梁板交界处的防漏浆措施即可。

（2）由于铝模本⾝特有的早拆体系，严控因提早拆除⽀撑⽴杆对梁板造成开裂等质量隐患。

现场梁板底模及⽀撑拆除时必须符合下列要求：①拆除早拆模板时，严禁扰动保留部分的⽀撑系统；②严禁竖向⽀撑随模板拆除后再进⾏⼆次⽀顶；③⽀撑杆应始终处于承受荷载状态，结构荷载传递的转换应可靠。

装配式混凝土结构施工监理控制要点及对策分析1 装配式混凝土结构施工过程监理控制要点1.1 装配式混凝土结构施工的核心问题装配式混凝土结构施工的核心难点在于现场的拼装施工，现场施工存在很多的不确定性，且装配式混凝土结构构件种类繁杂而多，要想顺利完成既定的质量、安全及工期目标，就必须对施工现场进行有效的管理，特别是针对现场施工的核心技术管理。

1.1.1 装配式混凝土结构构件的运输和堆放管理难度大构件的运输和堆放管理是装配式混凝土结构施工的难点之一。

现场的墙、梁、板等的堆放支架需要进行安全计算分析，确保堆放期间的稳定性和安全性。

1.1.2 装配式混凝土结构构件的吊装风险大装配式混凝土结构构件在施工过程中需要采用大量起重机械，由于起吊高度和重量都比较大，且部分构件形状复杂，因此对吊装施工提出了很高的要求。

吊装位置选择的不合理可能影响工程的建设和工人的操作安全。

1.1.3 装配式混凝土结构构件现场安装临时支撑风险大装配式混凝土结构构件在临时吊装完毕之后，节点混凝土浇筑之前，所处的受力状态很危险。

为了确保整个施工过程的安全，减小构件的非正常受力变形，在节点混凝土浇筑之前需要设置临时支架，但是如果支架不牢固，将对工人操作造成极大安全风险，同时对工程建设造成严重后果。

1.1.4 装配式混凝土结构外墙板防水难度大装配式混凝土结构外墙板的拼缝是装配式建筑一个重要的防水薄弱点，如果无法保证此处的施工质量，将会发生外墙渗漏的问题。

1.1.5 装配式混凝土结构构件拼装定位难度大对于预制率较高的装配式建筑，现场构件类型多，构件是否能够良好的定位安装将影响结构的外观与受力性能。

采用机械设备对工程中各类预制构件进行安装定位具有一定的难度。

1.1.6 现场施工安全风险施工现场机械设备多，塔吊工作、临时脚手架、构件安装过程等存在极大人员安全风险，制定有效的安全、文明施工管理及措施具有重要意义。

1.2 现场施工监理控制要点施工现场的主要风险就是施工质量和施工安全，施工安全的风险源存在于各种施工过程及非施工过程中，如临水临电的使用安全、各种洞口的防护安全及大型机械设备的施工安全等，这些风险如果通过采取措施、加强管理等方式一般可以得到有效的控制。

钢筋混凝土(装配式)结构施工工程监理细则1. 目的本细则旨在规定钢筋混凝土(装配式)结构施工工程的监理要点，以确保工程质量和安全。

2. 适用范围本细则适用于所有钢筋混凝土(装配式)结构施工工程的监理工作。

3. 施工前的准备3.1 施工前，监理人员应仔细查看施工图纸和相关文件，确保理解设计要求和施工方案。

3.2 监理人员应与施工单位进行沟通，明确施工过程中的关键节点和质量控制要求。

4. 施工过程的监理4.1 监理人员应定期到现场进行巡视，确保施工按照设计要求和施工方案进行。

4.2 监理人员应监督施工过程中的质量检查和试验，包括混凝土的配合比检查、钢筋的弯曲和焊接质量检查等。

4.3 监理人员应监测施工现场的安全措施是否到位，并及时提出改进建议。

5. 竣工验收5.1 施工完成后，监理人员应与施工单位一起进行竣工验收，确保工程符合设计要求和相关标准。

5.2 监理人员应检查竣工资料的完整性和准确性，并对施工单位提供的保修文件进行审核。

6. 异常情况的处理6.1 如发现施工中有质量问题或安全隐患，监理人员应及时向施工单位提出整改要求。

6.2 如发现施工单位存在违规行为，监理人员应及时向相关部门报告并采取措施进行处理。

7. 报告与记录7.1 监理人员应按照规定编制监理报告，记录施工过程中的关键问题和解决方案。

7.2 监理人员应及时向相关部门提交监测数据和验收报告。

8. 监理结果与评价8.1 监理人员应根据实际情况对施工工程进行评价，并提出改进建议。

8.2 监理人员应及时向相关部门反馈施工质量和进度情况。

9. 遵守法律法规9.1 监理人员应遵守国家相关法律法规，不参与任何非法活动。

9.2 监理人员应保守商业秘密和监理信息，不泄露给未经授权的人员。

以上为《钢筋混凝土(装配式)结构施工工程监理细则》的主要内容，旨在规范和指导相关监理工作，确保工程的顺利进行和高质量完成。

- .工程监理实施细则〔装配式混凝土构造施工〕容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施工程监理机构〔章〕：专业监理工程师：总监理工程师〔签字、执业印章〕：日期：省住房和城乡建立厅监制装配式混凝土构造施工监理实施细则1、装配式混凝土构造工程概况1.1 工程概况：1、工程名称：2、建立单位：3、设计单位：4、监理单位：4、施工总承包单位：5、建立地点：6、工程概述：7、主要构造类型：8、质量：9、工程方案总投资：10、方案工期：11、建筑面积：1.2本工程装配式混凝土构造概况1.3 本工程装配式构造部品部件类型统计2、装配式混凝土构造施工监理工作依据2.1 其他依据"装配整体式混凝土构造技术导则""省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见"〔政发〔2014〕111号〕"装配式混凝土构造工程施工监理规程""省住房和城乡建立厅关于加强装配式混凝土构造建筑工程质量平安管理的通知"〔建质安〔2016〕664号〕"装配式混凝土构造工程质量控制要点"〔省住房和城乡建立厅公告〔2017〕第8号〕"省装配式建筑〔混凝土构造〕施工图审查导则〔试行〕"〔建函科〔2016〕565号〕3、工程监理部组织机构3.1 工程监理部组织机构框图：44.1PC 现场堆放和吊装专项方案， PC 方案要表达质量控制措施， 1.4刚度和稳定性。

模具组装正确，应结实、严密、不漏浆，并符合构件的精度要求。

模具堆放场地应平整、坚实、不应有积水，模具应清理干净，模具外表除饰面材料铺贴面围外，应均匀涂刷脱模剂。

1.5，钢筋进场后进厂后，进展钢筋的外观验收，取样复试。

钢筋骨架尺寸应准确，钢筋品种、规格、强度、数量、位置应符合设计和验收规文件要求，钢筋骨架入模后不得移动，并确保保护层厚度。

1.6，埋件、套筒、接驳器、预留孔等材料应合格，品种、规格、型号等符合设计和方案要求。

A.0.4工程监理实施细则（装配式混凝土结构施工）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字、执业印章）：日期：江苏省住房和城乡建设厅监制装配式混凝土结构施工监理实施细则1、装配式混凝土结构工程概况1.1 工程概况：1、工程名称：2、建设单位：3、设计单位：4、监理单位：4、施工总承包单位：5、建设地点：6、工程概述：7、主要结构类型：8、质量：9、工程计划总投资：10、计划工期：11、建筑面积：1.2本工程装配式混凝土结构概况1.3 本工程装配式结构部品部件类型统计2、装配式混凝土结构施工监理工作依据2.1 其他依据《装配整体式混凝土结构技术导则》《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》（苏政发〔2014〕111号）《装配式混凝土结构工程施工监理规程》《江苏省住房和城乡建设厅关于加强装配式混凝土结构建筑工程质量安全管理的通知》（苏建质安〔2016〕664号）《装配式混凝土结构工程质量控制要点》（江苏省住房和城乡建设厅公告〔2017〕第8号）《江苏省装配式建筑（混凝土结构）施工图审查导则（试行）》（苏建函科〔2016〕565号）3、项目监理部组织机构3.1 项目监理部组织机构框图：图4.1 项目监理部组织机构框图4、装配式混凝土结构施工监理工作流程4.1 装配式混凝土结构施工监理总程序装配式混凝土结构施工监理程序框图5、装配整体式混凝土结构施工的监理控制工作要点1、PC构件制作控制工作要点：1.1，审核与PC生产的相关的各施工专项方案，主要有PC现场堆放和吊装专项方案，垂直运输方案。

确定与PC构件相关的吊点、埋件、预留孔、套筒、接驳器等的位置、尺寸、型号，协调相关单位根据相关方案措施进行图纸深化，并与预制厂进行交底。

1.2，选定PC加工构件厂，协助甲方在PC预制厂的合格供应商内选择加工厂，从营业执照、许可证、生产规模、业务手册（业绩）、试验室等级进行审核。

监理实施细则(装配式钢筋混凝土结构施工)1. 引言本文档旨在规范监理在装配式钢筋混凝土结构施工中的实施细则，确保施工质量、安全和工期的可控性。

监理应按照本细则进行监督和管理，确保施工过程中的合规性和质量。

2. 施工前的准备工作在施工开始之前，监理应做以下准备工作：- 审核和确认施工方的资质和能力；- 检查施工方提供的施工方案和图纸，保证其符合工程要求；- 检查材料的采购计划和质量保证措施；- 制定监理工作计划和施工进度安排；- 确保施工现场的安全措施和环境保护措施得到落实。

3. 施工过程中的监理要求在施工过程中，监理应满足以下要求：- 定期检查施工现场，确保施工质量和安全达到要求；- 监督材料的验收和使用，确保质量符合标准；- 检查施工方案的执行情况，确保施工按照规范进行；- 检查施工质量记录和报告，确保施工符合规定标准；- 处理施工中的纠纷和问题，确保及时解决；- 协调施工方、设计方和业主的关系，维护工程利益；- 监督施工进度和工期的控制，确保按计划进行；- 检查施工安全和环境保护措施的执行情况，及时提出改进意见。

4. 施工验收和竣工报告在施工完成后，监理应进行施工验收并提交竣工报告：- 检查施工质量和完工质量，确保符合验收标准；- 检查施工记录和报告，确保施工过程中的记录完整准确；- 汇总施工过程中的问题和改进意见；- 提供竣工报告，记录施工质量和工期情况。

5. 监理工作的注意事项在实施监理工作时，应注意以下事项：- 严格按照规范和标准执行监理工作；- 及时沟通和协调施工方、设计方和业主之间的关系；- 保护工程利益，维护监理的独立性和公正性；- 做好监理记录和报告的整理和归档工作；- 及时处理和回复相关的监理问题和投诉。

本文档为监理在装配式钢筋混凝土结构施工中的实施细则，旨在规范监理工作，确保施工质量和安全。

监理应按照本细则进行实施，并根据实际情况进行调整和补充。

A.0.4工程监理实施细则（装配式混凝土结构施工）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师（签字、执业印章）：日期：江苏省住房和城乡建设厅监制装配式混凝土结构施工监理实施细则1、装配式混凝土结构工程概况1.1 工程概况：1、工程名称：2、建设单位：3、设计单位：4、监理单位：4、施工总承包单位：5、建设地点：6、工程概述：7、主要结构类型：8、质量：9、工程计划总投资：10、计划工期：11、建筑面积：1.2本工程装配式混凝土结构概况1.3 本工程装配式结构部品部件类型统计本工程部品部件类型统计表表1.2部品部件统计构件种类规格每层数量每块最大重量梁（叠合梁）板（叠合板）柱墙楼梯梯段悬挑构件2、装配式混凝土结构施工监理工作依据序号名称编号1 《国务院办公厅关于大力发展装配式建筑的指导意见》国办发〔2016〕71号2 《机械设备安装工程施工及验收通用规程》GB50231-20093 《水泥基灌浆材料应用技术规范》GBT50448-20154 《混凝土结构工程施工质量验收规范》GB50204-20155 《装配式混凝土建筑技术标准》GB/T51231-20166 《预制预应力混凝土装配整体式框架（世构体系）技术规程》JG/T006-20057 《预制混凝土装配整体式框架（润泰体系）技术规程》JG/T034-20098 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20109 《建筑施工安全检查标准》JGJ59-201110 《建筑施工起重吊装工程安全技术规范》JGJ276-201211 《钢筋连接用灌浆套筒》JG.T398-201212 《钢筋连接用套筒灌浆料》JGT408-201313 《建筑施工临时支撑结构技术规范》JGJ300-201314 《装配式混凝土结构技术规程》JGJ1-201415 《钢筋套筒灌浆连接应用技术规程》JGJ355-201516 《建筑施工高处作业安全技术规程》JGJ80-201617 《装配式混凝土连接节点构造图集》15G310-1，218 《装配式混凝土结构住宅建筑设计示例(剪力墙结构) 》15J939-119 《装配整体式混凝土剪力墙结构技术规程》DGJ/TJ125-201620 《预制预应力混凝土装配整体式结构技术规程》DGJ/TJ199-201621 《装配式结构工程施工质量验收规程》DGJ32/J184-2016222.1 其他依据《装配整体式混凝土结构技术导则》《省政府关于加快推进建筑产业现代化促进建筑产业转型升级的意见》（苏政发〔2014〕111号）《装配式混凝土结构工程施工监理规程》《江苏省住房和城乡建设厅关于加强装配式混凝土结构建筑工程质量安全管理的通知》（苏建质安〔2016〕664号）《装配式混凝土结构工程质量控制要点》（江苏省住房和城乡建设厅公告〔2017〕第8号）《江苏省装配式建筑（混凝土结构）施工图审查导则（试行）》（苏建函科〔2016〕565号）3、项目监理部组织机构3.1 项目监理部组织机构框图：总监土建监理监理员安装监理图4.1 项目监理部组织机构框图4、装配式混凝土结构施工监理工作流程4.1 装配式混凝土结构施工监理总程序定位、测量放线墙柱等竖向构件吊装，临时支撑固定部品部件进场验收竖向构件节点连接技术处理审查施工资质及人员资格审核装配式结构施工组织设计或专项方案合格合格不合格符合要求退场处理竖向连接验收临时支撑架搭设梁、板等水平构件吊装钢筋绑扎，水电预埋安装连接施工、防水施工后浇混凝土施工隐蔽工程验收监理资料整理整改 合格合格不合格不合格装配式混凝土结构施工监理程序框图5、装配整体式混凝土结构施工的监理控制工作要点1、PC构件制作控制工作要点：1.1，审核与PC生产的相关的各施工专项方案，主要有PC现场堆放和吊装专项方案，垂直运输方案。

监理实施细则(装配式混凝土结构施工)装配式混凝土结构施工监理实施细则本文是XXX监制的装配式混凝土结构施工监理实施细则。

下面将对该实施细则进行概述，包括专业工程特点、监理工作流程、监理工作要点、监理工作方法及措施以及项目监理机构。

专业工程特点装配式混凝土结构工程具有工程量大、施工难度高、质量要求严格等特点。

因此，在监理工作中需要注重施工现场的管理，确保施工质量和安全。

监理工作流程监理工作流程包括前期准备、施工前监理、施工过程监理、施工后监理、工程竣工验收等环节。

监理人员需要在每个环节中认真履行职责，确保工程质量和安全。

监理工作要点监理工作的要点包括：对施工现场进行监理，确保施工质量和安全；对施工材料进行检验，确保材料质量符合要求；对施工图纸进行审核，确保施工符合设计要求；对施工进度进行监督，确保工期得以保障。

监理工作方法及措施监理工作的方法和措施包括：定期巡视施工现场，发现问题及时处理；对施工材料进行抽样检验，确保材料质量符合要求；对施工图纸进行逐一审核，确保施工符合设计要求；对施工进度进行跟踪，及时提出建议和意见。

项目监理机构项目监理机构应由专业监理工程师和XXX工程师组成，他们需要在监理工作中认真履行职责，确保工程质量和安全。

XXX工程师需要签字并盖执业印章，以确保监理工作的有效性。

装配式混凝土结构施工监理实施细则的依据包括《国务院办公厅关于大力发展装配式建筑的指导意见》等22项文件。

在监理工作中，需要遵循这些文件的规定，确保工程质量和安全。

本文介绍了装配式混凝土结构施工监理的相关要点和流程。

其中，涉及到多个标准和规程的遵守，如JGT408-300-1-2014等。

此外，还有省政府关于加快推进建筑产业现代化的意见以及XXX〔2016〕664号通知等。

文章还介绍了项目监理部的组织机构和装配式混凝土结构施工监理的工作流程，包括审查施工资质及人员资格、审核装配式结构施工组织设计或专项方案等。

最后，文章还列举了PC构件制作控制工作要点，包括审核施工专项方案、选定PC加工构件厂等。
