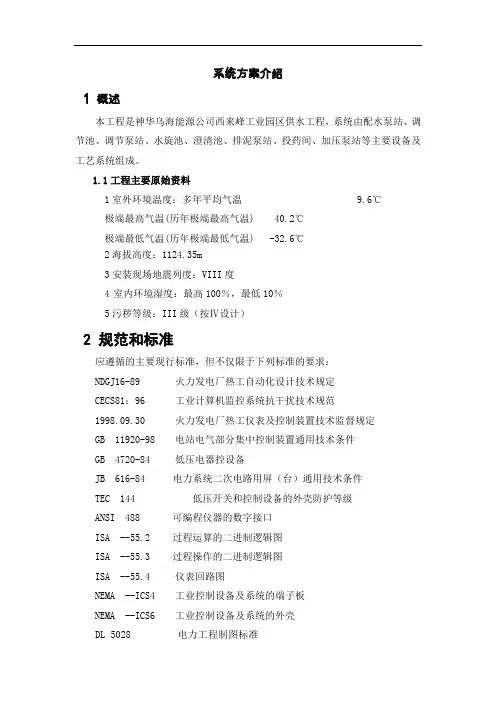

系统方案介绍
1 概述
本工程是神华乌海能源公司西来峰工业园区供水工程，系统由配水泵站、调节池、调节泵站、水旋池、澄清池、排泥泵站、投药间、加压泵站等主要设备及
工艺系统组成。
1.1 工程主要原始资料
1室外环境温度：多年平均气温9.6 ℃
极端最高气温 (历年极端最高气温 )40.2 ℃
极端最低气温 (历年极端最低气温 )-32.6 ℃
2海拔高度： 1124.35m
3安装现场地震列度： VIII 度
4室内环境湿度：最高 100 ％，最低 10 ％
5污秽等级： III 级（按Ⅳ设计）
2规范和标准
应遵循的主要现行标准，但不仅限于下列标准的要求：
NDGJ16-89火力发电厂热工自动化设计技术规定
CECS81 ：96工业计算机监控系统抗干扰技术规范
1998.09.30火力发电厂热工仪表及控制装置技术监督规定
GB 11920-98电站电气部分集中控制装置通用技术条件
GB 4720-84低压电器控设备
JB 616-84电力系统二次电路用屏（台）通用技术条件
精品资料
______________________________________________________________________________________________________________ TEC 144低压开关和控制设备的外壳防护等级
ANSI 488可编程仪器的数字接口
ISA --55.2过程运算的二进制逻辑图
ISA --55.3过程操作的二进制逻辑图
ISA --55.4仪表回路图
NEMA --ICS4工业控制设备及系统的端子板
NEMA --ICS6工业控制设备及系统的外壳
DL 5028电力工程制图标准
TCP/IP网络通讯协议
IEEE802局域网标准
05X101-2地下通信线敷设
HG/T20509-2000仪表供电设计规范
HG/T29507-2000自动化仪表选型规定
HG/T20513-2000仪表系统接地
HG/T 20508-2000控制室设计规定
HG/T 20700-2000可编程控制系统工程设计规定
GB50217-1994电力工程电缆设计规定
HG/T20505-2000过程测量和控制功能标志及图形符号
GB ／T 50314 —2000智能建筑设计标准
DB32/191-1998建筑智能化系统工程设计标准
CECS/119-2000城市住宅建筑综合布线系统工程设计规范
GB/T50311-2000建筑与建筑群综合面线系统工程设计规范
精品资料
______________________________________________________________________________________________________________
JGJ/T16-92民用建筑电气设计规范
GB/50198-94民用闭路监视电视系统工程技术规范
GB14050-93系统接地的型式及安全技术要求
GA/T75-94安全防范工程程序与要求
GA/T308-2001安全防范工程验收规则
GBJ 115工业电视系统工程设计规范
GA/74-94安全检查防范系统通作图形符号
GB ／T 50314 —2000《智能建筑设计标准》
DB32/191-1998《建筑智能化系统工程设计标准》
JGJ/T16-92《民用建筑电气设计规范》
安全标准 UL/CSA (UL 1950, CSA22.2-950, IEC950)
EMC FCC part 15 Class A, Industry,中国CCC认证
加拿大工业等级A, EN55022 Class A, EN55024, EN61000-3-2
所有标准均会被修改，供货商在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准和行业标准。
3运行和设计条件
3.1设备运行的环境要求
1室外环境温度：多年平均气温9.6 ℃
极端最高气温 (历年极端最高气温 )40.2 ℃
极端最低气温 (历年极端最低气温 )-32.6 ℃
2海拔高度： 1124.35m
精品资料
______________________________________________________________________________________________________________
3 安装现场地震列度： VIII 度
4 室内环境湿度：最高100 ％，最低 10 ％
5 污秽等级： III 级（按Ⅳ设计）
3.2工程条件
1.厂用电系统概况
2.系统频率50Hz
3.控制系统电压AC220V 、DC24V
4.接地方式安全地直接接入厂区接地网
屏蔽、信号地单独接地
5.安装地点室内或地下
4自动化控制系统工艺方案及流程图
4.1 工艺流程图：
4.2 自动化控制系统的设计目标
在提高水厂技术水平的前提下，充分考虑本工程水处理工艺的特性。配置均按水厂现场无人值守，设备运行全自动化、污水厂中控室集中监视操作的水厂运行管理模式实施，具体的目标是：
1．集中管理、分散控制
精品资料
