投影与视图练习题(及答案)

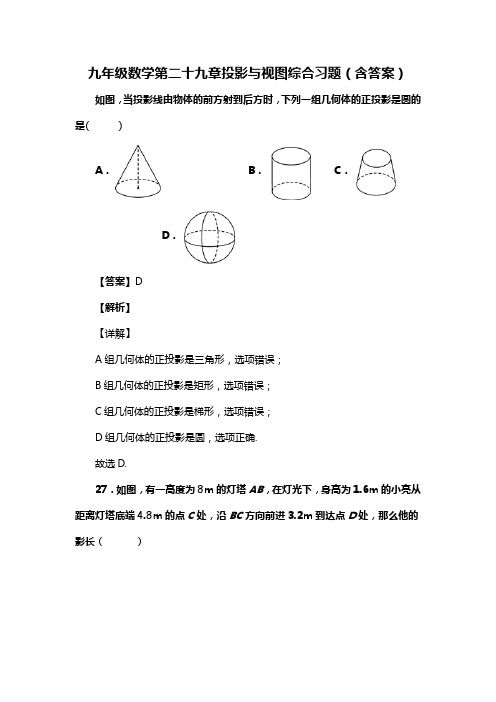

九年级数学第二十九章投影与视图综合习题（含答案）如图，当投影线由物体的前方射到后方时，下列一组几何体的正投影是圆的是( )A．B．C．D．【答案】D【解析】【详解】A组几何体的正投影是三角形，选项错误；B组几何体的正投影是矩形，选项错误；C组几何体的正投影是梯形，选项错误；D组几何体的正投影是圆，选项正确.故选D.27．如图，有一高度为8m的灯塔AB，在灯光下，身高为1.6m的小亮从距离灯塔底端4.8m的点C处，沿BC方向前进3.2m到达点D处，那么他的影长（）A ．变长了0.8mB ．变长了1.2mC ．变短了0.8mD ．变短了1.2m 【答案】A【解析】【分析】 根据由CH ∥AB ∥DG 可得∥HCE ∥∥ABE 、∥GDF ∥∥ABF ，所以,CE HC DF GD BE AB BF AB==，将数值代入求解可得CE 、DF 的值，可得答案。

【详解】解：如图由CH ∥AB ∥DG 可得∥HCE ∥∥ABE 、∥GDF ∥∥ABF ， ∥,CE HC DF GD BE AB BF AB ==，即 1.6 1.6,4.88 4.8 3.28CE DF CE DF ==+++ 解得：CE=1.2,DF=2∥DF-CE=2-1.2=0.8故选：A【点睛】本题考查了相似三角形的应用：利用影长测量物体的高度，通常利用相似三角形的性质即相似三角形的对应边的比相等和“在同一时刻物高与影长的比相等”的原理解决．28．路边有一根电线杆AB 和一块长方形广告牌，有一天，小明突然发现在太阳光照射下，电线杆顶端A 的影子刚好落在长方形广告牌的上边中点G 处，而长方形广告牌的影子刚好落在地面上E 点（如图），已知5BC =米，长方形广告牌的长4HF =米，高3HC =米，4DE =米，则电线杆AB 的高度是（ ）A ．6.75米B ．7.75米C ．8.25米D ．10.75米【答案】C【解析】【分析】 延长AG 交DE 于N ，则四边形GNEF 为平行四边形，所以NE=GF=2，BN=11米，然后根据实际高度和影长成正比例列式求解即可.【详解】如图，延长AG 交BE 于N 点，则四边形GNEF 是平行四边形，故NE=GF=2，BN=5+4+4-2=11米，∥AB DF BE DE=，∥3 114 AB=，∥AB=8.25米．故选C.【点睛】此题考查的平行投影及平行四边形的判定与性质，是较简单题目．在平行光线下，不同时刻，同一物体的影子长度不同；同一时刻，不同物体的影子长度与它们本身的高度成比例．29．下列投影是正投影的是( )A．①B．②C．③D．都不是【答案】C【分析】平行投影法分为正投影和斜投影，正投影是平行光垂直于屏幕的投影．【详解】根据题意：①是点光源的投影，是错误的；②是斜投影，故错误；③是正投影，故正确.故选C.【点睛】本题考查的是正投影的基本知识，本题属于基础题．30．将一个矩形纸片（厚度不计）置于太阳光下，改变纸片的摆放位置和方向，则其留在地面上的影子的形状一定不是（）A．三角形B．平行四边形C．矩形D．正方形【答案】A【解析】【分析】根据平行投影的特点：在同一时刻，平行物体的投影仍旧平行，即可得到正确的选项.【详解】解：在同一时刻，平行物体的投影仍旧平行，则矩形的纸片在太阳光下的影子得到的应是平行四边形或特殊的平行四边形或线段，不可能为三角形.故选：A.【点睛】本题考查了平行投影的特点.。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图所示的几何体的主视图是（）A．B．C．D．2．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形3．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．4．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．35．如图所示立体图形,从上面看到的图形是（）A．B．C．D．6．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（）A．78 B．72 C．54 D．487．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)8．下列四个几何体中，主视图是三角形的是（）A．B．C．D．9．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．11．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．1012．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为()A．4 B．5C．6 D．713．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．14．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题15．10个棱长为a cm的正方体摆放成如图的形状，这个图形的表面积是____________．16．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．17．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．18．八中食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如表：碟子的个数碟子的高度（单位：cm）1222+1.532+342+4.5……现在分别从三个方向上看若干碟子，得到的三视图如图所示，厨房师傅想把它们整齐地叠成一摞，求叠成一摞后的高度为_____cm．19．在一快递仓库里堆放着若干个相同的正方体快递件，管理员从正面看和从左面看这堆快递如图所示，则这正方体快递件最多有_____件.20．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．21．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为___．22．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．23．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为____．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，4512,18EF cm EG cm∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．如图是由几个小立方体所堆成的几何俯视图，小下方形里的数学字表示该位置小立方块的个数，请画出这个几何主视图和左视图：28．画出如图所示的几何体的主视图、左视图和俯视图．29．如图，王乐同学在晩上由路灯A走向路灯B．当他行到P处时发现，他往路灯B下的影长为2m，且恰好位于路灯A的正下方，接着他又走了6.5m到Q处，此时他在路灯A下的影孑恰好位于路灯B的正下方（已知王乐身高1.8m，路灯B高9m）．（1）王乐站在P处时，在路灯B下的影子是哪条线段？（2）计算王乐站在Q处时，在路灯A下的影长；（3）计算路灯A的高度．30．如图，是由8块棱长都为1的小正方体组合成的简单几何体.（1）请画出这个几何体的三视图并用阴影表示出来；（2）该几何体的表面积（含下底面）为________.【参考答案】一、选择题1．C2．D3．C4．B5．C6．B7．C8．B9．D10．C11．C12．B13．B14．D二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=2319．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为724．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC中作AD⊥BC于D则26．【分析】作EH⊥FG于点H解直角三角形求出EH即可得出AB的长度【详解】解：如图所示作EH⊥FG于点H∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图三、解答题27．28．29．30．【参考解析】一、选择题1．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.2．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．3．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．4．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．5．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．6．B解析：B【解析】【分析】如图所示，一、棱长为3的正方体的每个面等分成9个小正方形，那么每个小正方形的边长是1，所以每个小正方面的面积是1；二、正方体的一个面有9个小正方形，挖空后，这个面的表面积增加了4个小正方形，减少了1个小正方形，即：每个面有12个小正方形，6个面就是6×12=72个，那么几何体的表面积为72×1=72．【详解】如图所示，周边的六个挖空的正方体每个面增加4个正方形，减少了1个小正方形，则每个面的正方形个数为12个，则表面积为12×6×1=72.故选:B.【点睛】主要考查学生的空间想象能力，解决本题的关键是能够想象出物体表面积的变化情况. 7．C解析：C【分析】根据平行投影的规律：早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长可得．【详解】根据平行投影的规律知：顺序为（4）（3）（1）（2）．故选C．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．8．B解析：B【解析】主视图是三角形的一定是一个锥体，只有B是锥体．故选B．9．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 11．C解析：C【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．12．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．13．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的解析：2236a cm【分析】先画出这个图形的三视图，从而可得上下面、前后面、左右面的小正方形的个数，再根据正方形的面积公式即可得．【详解】由题意，画出这个图形的三视图如下：则这个图形的表面积是()()22226262636a a cm ⨯+⨯+⨯=， 故答案为：2236a cm ．【点睛】本题考查了求几何体的表面积，正确画出图形的三视图是解题关键．16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm 高是6cm 圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周解析：24π cm²【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是4÷2=2cm ，高是6cm ，圆柱的侧面展开图是一个长方形，长方形的长是圆柱的底面周长，长方形的宽是圆柱的高，且底面周长为：2π×2=4π(cm)，∴这个圆柱的侧面积是4π×6=24π(cm²)．故答案为：24π cm²．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r 计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键解析：20π【分析】先由勾股定理求出母线l ，再根据圆锥侧面积公式S=πr l 计算即可．【详解】圆锥半径：r=8÷2=422345l =+=S=πr l=20π故答案为：20π【点睛】本题考查圆锥侧面积的求法，理解并掌握圆锥侧面积公式是解题关键．18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=23解析：23【分析】根据三视图得出碟子的总数，由（1）知每个碟子的高度，即可得出答案.【详解】可以看出碟子数为x时，碟子的高度为2+1.5(x﹣1)；由三视图可知共有15个碟子，∴叠成一摞的高度=1.5×15+0.5=23(cm).故答案为：23cm.【点睛】本题考查了图形的变化类问题及由三视图判断几何体的知识，找出碟子个数与碟子高度的之间的关系式是此题的关键.19．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得解析：39【分析】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；相加可得所求．【详解】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，最底层几何体最多正方体的个数为：4×4＝16，由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；16＋16＋6＋1＝39（件）．故这正方体快递件最多有39件．故答案为：39．【点睛】此题考查由视图判断几何体；得到最底层正方体的最多的个数是解决本题的突破点；用到的知识点为：最底层正方体的最多的个数＝行数×列数．20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB解析：2【分析】首先判定△ABE∽△CDE，根据相似三角形的性质可得AB EBCD ED=，然后代入数值进行计算即可．【详解】解：∵AB⊥ED，CD⊥ED，∴AB∥DC，∴△ABE∽△CDE，∴AB EB CD ED=∵AB=1.5m，CD=6m，BD=6m，∴1.566EBEB=+解得：EB=2，故答案为2【点睛】此题主要考查了相似三角形的应用，属于简单题,关键是掌握相似三角形对应边成比例是解题关键．21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°解析：6【解析】【分析】延长AC交BF延长线于D点，则BD即为AB的影长，然后根据物长和影长的比值计算即可．【详解】延长AC交BF延长线于D点，则∠CFE=30°，作CE⊥BD于E．在Rt△CFE中，∠CFE=30°，CF=4，∴CE=2，EF在Rt△CED中，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，CE=2，CE：DE=1：2，∴DE=4，∴BD=BF+EF+ED在Rt△ABD中，AB12=BD12=（12+23）=6+3．故答案为（6+3）米．【点睛】本题考查了相似三角形的性质．解决本题的关键是作出辅助线得到AB的影长．22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628=树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16【分析】易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA ⊥DA ，CE ⊥DA ，∴∠CED=∠OAB=90°，∵CD ∥OE ，∴∠CDA=∠OBA ，∴△AOB ∽△ECD ， ∴CE OA 16OA ,DE AB 220==， 解得OA=16．故答案为16． 25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC 中作AD ⊥BC 于D 则 解析：1823+【分析】先判断出几何体为正三棱柱，求出三棱柱的底面积，最后求表面积即可．【详解】解：由三视图得，几何体为正三棱柱，上下底为边长为2的等边三角形，侧面积为长为3，宽为2的矩形．如图，等边三角形ABC 中，作AD ⊥BC 于D ，则BD=1BC=12， 在t ABD R △中，2222AD=AB -BD =21=3-；∴11=BC AD=23=322ABC S ⨯⨯⨯⨯△， ∴三棱柱的表面积为23323=18+23⨯⨯+⨯．故答案为： 183+【点睛】本题考查了三视图，等边三角形的面积计算等知识，根据三视图判断出几何体形状是解题关键．26．【分析】作EH ⊥FG 于点H 解直角三角形求出EH 即可得出AB 的长度【详解】解：如图所示作EH ⊥FG 于点H ∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图 解析：62 【分析】 作EH ⊥FG 于点H ，解直角三角形求出EH 即可得出AB 的长度．【详解】解：如图所示，作EH ⊥FG 于点H ，∵∠EHF=90°，∠EFG=45°，∴∠EFG=∠FEH=45°，∴EH=HF=22EF ， ∵12EF cm ，∴EH=62，根据三视图的意义可知，AB=EH=62故答案为：62【点睛】本题考查了三视图，解直角三角形的应用，解题的关键是理解题意，灵活运用所学知识解决问题．三、解答题27．见解析【分析】利用俯视图即可得出几何体的形状，进而得出几何体的主视图和左视图．【详解】解：如图所示：．【点睛】此题主要考查了作三视图以及由三视图判断几何体的形状，正确得出几何体的形状是解题关键．28．见解析．【分析】分别从正面、左面、上面看得到的图形即可.看到的棱用实线表示,实际存在但是被挡住看不见的棱用虚线表示.【详解】【点睛】本题考查了三视图的作图.29．（1）线段CP为王乐在路灯B下的影子；（2）王乐站在Q处时，在路灯A下的影长为1.5m；（3）路灯A的高度为12m【分析】（1）影长为光线与物高相交得到的阴影部分；（2）易得Rt△CEP∽Rt△CBD，利用对应边成比例可得QD长；（3）易得Rt△DFQ∽Rt△DAC，利用对应边成比例可得AC长，也就是路灯A的高度．【详解】解：（1）线段CP为王乐在路灯B下的影子．（2）由题意得Rt△CEP∽Rt△CBD，∴1.8292 6.5QD=++，解得：QD=1.5m．所以王乐站在Q处时，在路灯A下的影长为1.5m （3）由题意得Rt△QDF∽Rt△CDA，∴FQ QD=，AC DC∴1.8 1.5=，AC10解得：AC=12m．所以路灯A的高度为12m.【点睛】本题考查了中心投影及相似的判定和性质，利用两三角形相似，对应边成比例来求线段的长．30．（1）见解析；（2）34【分析】（1）从正面看得到从左往右4列正方形的个数依次为1，3，1，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右,4列正方形的个数依次为2，1，,1，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的面积之和，然后加上2个三视图中没看到的面，计算表面积之和，即可；【详解】解：（1）如下图：（2）（5×2+7×2+4×2+2）×（1×1）=（10+14+8+2）×1=34×1=34故答案为：34．【点睛】考查了作图-三视图，三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错.。

人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。

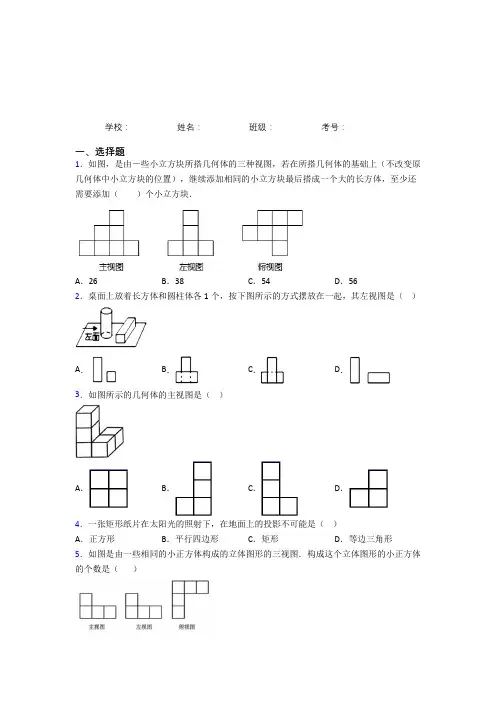

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图，是由－些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块最后搭成一个大的长方体，至少还需要添加（）个小立方块．A．26 B．38 C．54 D．562．桌面上放着长方体和圆柱体各1个，按下图所示的方式摆放在一起，其左视图是（）A．B．C．D．3．如图所示的几何体的主视图是（）A．B．C．D．4．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形5．如图是由一些相同的小正方体构成的立体图形的三视图．构成这个立体图形的小正方体的个数是（）A．6 B．7 C．4 D．56．如图，是一个由若干个小正方体组成的几何体的三视图.则该几何体最多可由多少个小正方体组合而成?( )A．11个B．14个C．13个D．12个7．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是()A．B．C．D．8．圆桌面（桌面中间有一个直径为1m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为2m，桌面离地面1m，若灯泡离地面2m，则地面圆环形阴影的面积是（）A．2πm2B．3πm2C．6πm2D．12πm29．已知：如图，是由若干个大小相同的小正方体所搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是()A．6个B．7个C．8个D．9个10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A ．B ．C ．D ．11．如图，水杯的俯视图是（ ）A ．B ．C ．D ．12．图2是图1中长方体的三视图，若用S 表示面积，222S x x S x x ++主左＝，＝，则S 俯＝（ ）A ．232x x ++B ．22x +C ．221x x ++D ．223x x + 13．如图是由若干个小正方体组成的几何体从上面看到的图形，小正方形中的数字表示该位置小正方体的个数，这个几何体从正面看到的图形是（ ）A ．B ．C ．D ．14．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题15．如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成60 角时，第二次是阳光与地面成30角时，两次测量的影长相差8米，则树高______米．（结果保留根号）16．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是个__________．17．某几何体从三个方向看到的图形分别如图，则该几何体的体积为___________.18．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的底面边长是__________.19．如图，这是圆桌正上方的灯泡（看作一个点）发出的光线照射到桌面后在地面上形成（圆形）的示意图. 已知桌面直径为1.2米，桌面离地面1米. 若灯泡离地面3米，则地面上阴影部分的面积为__________（结果保留π）20．如图，是一个几何体的三视图（含有数据）则这个几何体的侧面展开图的面积等于__．21．如图，小明在A时测得某树的影长为3米，B时又测得该树的影长为12米，若两次日照的光线互相垂直，则树的高度为_________米.22．身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影_________.（填长或短）23．如图，小军、小珠之间的距离为2.8m，他们在同一盏路灯下的影长分别为1.7m，1.5m，已知小军、小珠的身高分别为1.7m，1.5m，则路灯的高为________m．24．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．25．以下给出的几何体：球、正方体、圆柱、圆锥中，主视图是矩形，俯视图是圆形的是_____．26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．一个几何体的三种视图如图所示．（1）这个几何体的名称是 __，其侧面积为 __；（2）画出它的一种表面展开图；（3）求出左视图中AB的长．28．如图，AB和DE直立在地面上的两根立柱，已知AB=5m,某一时刻AB在太阳光下的影子长BC=3m．（1）在图中画出此时DE在太阳光下的影子EF；（2）在测量AB影子长时，同时测量出EF=6m，计算DE的长．29．如图，这是一个由小正方体搭成的几何体从上面看得到的平面图形，小正方形中的数字表示该位置的小正方体的个数．请你画出从它的正面和左面看得到的平面图形．30．一个几何体由大小相同的小立方体搭成,从上面看到的几何体的形状图如图所示,其中小正方形的数字表示在该位置的小立方体块的个数,请画出从正面和从左面看到的这个几何体的形状图．【参考答案】一、选择题1．A2．C3．C4．D5．A6．A7．B8．B9．B10．C11．A12．A13．C14．A二、填空题15．【分析】设出树高利用所给角的正切值分别表示出两次影子的长然后作差建立方程即可【详解】如图在中设AB为x∴同理：∵两次测量的影长相差8米∴∴则树高为米故答案为：【点睛】本题考查了平行投影的应用太阳光线16．5【分析】根据俯视图打地基主视图疯狂盖左视图拆违章的原则解答可得【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5故答案为：5【点睛】本题考查学生对三视图的掌握程度和灵活运用能力17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定18．2【解析】考点：由三视图判断几何体分析：由主视图可得长方体的高和底面正方形的对角线长利用勾股定理即可求得长方体的底面边长解答：解：∵主视图的长为2俯视图为正方形∴长方体的底面边长为2÷=2∵主视图的19．081π【解析】如图由题意可知DE是☉O1的直径BC是☉O2的直径AO2⊥DE于O1AO2⊥BC于O2DE=12AO2=3O1O2=1∴DE∥BCAO1=2∴△ADE∽△ABC∴即∴BC=18∴O220．【解析】易得此几何体为圆柱底面直径为1高为2圆柱侧面积=底面周长×高代入相应数值求解即可解：主视图和左视图为长方形可得此几何体为柱体俯视图为圆可得此几何体为圆柱故侧面积=π×1×2=2π故答案为2π21．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R22．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的23．3【分析】如图由题意证明AB＝EBAB＝BF推出DB＝AB﹣17BN＝AB﹣15根据DN＝28构建方程求解即可【详解】解：如图由题意可得：在Rt△CDE中CD＝DE＝17m在Rt△MNF中MN＝NF24．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯25．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体，再根据搭成的大正方体的共有4×3×3=36个小正方体，即可得出答案．【详解】解：由主视图可知，搭成的几何体有三层，且有4列；由左视图可知，搭成的几何体共有3行；第一层有7个正方体，第二层有2个正方体，第三层有1个正方体，共有10个正方体，∵搭在这个几何体的基础上添加相同大小的小正方体，以搭成一个大正方体，∴搭成的大正方体的共有4×3×3=36个小正方体，∴至少还需要36-10=26个小正方体．故选：A．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，关键是求出搭成的大正方体共有多少个小正方体．2．C解析：C【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查三视图的知识，左视图是从物体的左面看得到的视图．3．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.4．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．5．A解析：A【分析】利用三视图的观察角度不同得出行数与列数，结合主视图得出答案．【详解】解：如图所示：由左视图可得此图形有3行，由俯视图可得此图形有3列，由主视图可得此图形最左边一列有4个小正方体，中间一列有1个小正方体，最右边一列有1个小正方体，故构成这个立体图形的小正方体有6个．故选：A．【点睛】此题主要考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．6．A解析：A【分析】根据画三视图的方法，得到各行构成几何体的小正方体的个数，相加即可．【详解】综合三视图，第一行：第1列没有，第2列没有，第3列有1个；第二行：第1列有2个，第2列有2个，第3列有1个；第三行：第1列3个，第2列有2个，第3列没有；一共有：1＋2＋2＋1＋3＋2＝11个，故选：A ．【点睛】此题考查了几何体三视图的应用问题，解题的关键是根据三视图得出几何体结构特征． 7．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形． 故选B ．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．8．B解析：B【解析】【分析】先根据AC ⊥OB ，BD ⊥OB 可得出△AOC ∽△BOD ，由相似三角形的对应边成比例可求出BD 的长，进而得出BD ′＝1m ，再由圆环的面积公式即可得出结论．【详解】解：如图所示：∵AC ⊥OB ，BD ⊥OB ，∴△AOC ∽△BOD ， ∴OA AC OB BD =，即112BD=， 解得：BD ＝2m ， 同理可得：AC ′＝0.5m ，则BD ′＝1m ，∴S 圆环形阴影＝22π﹣12π＝3π（m 2）．故选B ．【点睛】考查的是相似三角形的应用以及中心投影，利用相似三角形的对应边成比例得出阴影部分的半径是解题关键．9．B解析：B【详解】解：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．综合三视图可知，这个几何体的底层有4个小正方体，第二层有2个小正方体，第，三层有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+2+1=7个．故选B．考点：由三视图判断几何体.10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 11．A解析：A【解析】【分析】找到从上面看所得到的图形即可．【详解】根据几何体的三视图，可知该几何体的俯视图是一个圆和一条线段.故选A．12．A解析：A【分析】由主视图和左视图的宽为x，结合两者的面积得出俯视图的长和宽，从而得出答案．【详解】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2．故选A．【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．13．C解析：C【解析】【分析】先根据俯视图判断出几何体的形状，再根据主视图是从正面看画出图形即可．【详解】解：由俯视图可知，几何体共有两排，前面一排从左到右分别是1个和2个小正方体搭成两个长方体，后面一排分别有2个、3个、1个小正方体搭成三个长方体，并且这两排右齐，故从正面看到的视图为：．故选：C ．【点睛】本题考查几何体三视图，熟记三视图的概念并判断出物体的排列方式是解题的关键． 14．A解析：A【解析】解：此立体图形从正面看所得到的图形为矩形，里面有一条竖线且为实线，故选A ． 点睛：此题主要考查了简单几何体的三视图，关键是注意所有的看到的棱都应表现在三视图中．二、填空题15．【分析】设出树高利用所给角的正切值分别表示出两次影子的长然后作差建立方程即可【详解】如图在中设AB 为x ∴同理：∵两次测量的影长相差8米∴∴则树高为米故答案为：【点睛】本题考查了平行投影的应用太阳光线 解析：43【分析】设出树高，利用所给角的正切值分别表示出两次影子的长，然后作差建立方程即可．【详解】如图在Rt ABC 中，设AB 为xtan ∠=AB ACB BC ， ∴tan tan 60AB x BC ACB ==∠︒，同理：tan 30x BD =， ∵两次测量的影长相差8米，∴8tan 30tan 60x x -=︒︒， ∴43x ，则树高为43米．故答案为：43．【点睛】本题考查了平行投影的应用，太阳光线下物体影子的长短不仅与物体有关，而且与时间有关，不同时间随着光线方向的变化，影子的方向也在变化，解此类题，一定要看清方向．解题关键是根据三角函数的几何意义得出各线段的比例关系，从而得出答案． 16．5【分析】根据俯视图打地基主视图疯狂盖左视图拆违章的原则解答可得【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5故答案为：5【点睛】本题考查学生对三视图的掌握程度和灵活运用能力解析：5【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5，故答案为：5．【点睛】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案． 17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定解析：3π.【分析】由三视图可得这个几何体为圆柱，利用圆柱的体积公式求解即可.【详解】由三视图可得，此几何体为圆柱，所以圆柱的体积为3×π•(22)2=3π， 故答案为3π.【点睛】 本题考查了与三视图有关的计算，根据三视图确定这个几何体为圆柱是解决问题的关键. 18．2【解析】考点：由三视图判断几何体分析：由主视图可得长方体的高和底面正方形的对角线长利用勾股定理即可求得长方体的底面边长解答：解：∵主视图的长为2俯视图为正方形∴长方体的底面边长为2÷=2∵主视图的 解析：2【解析】考点：由三视图判断几何体．分析：由主视图可得长方体的高和底面正方形的对角线长，利用勾股定理即可求得长方体的底面边长．解答：解：∵主视图的长为，俯视图为正方形，∴长方体的底面边长为=2，∵主视图的高就是几何体的高，∴这个长方体的高和底面边长分别是3，2．点评：用到的知识点为：主视图反映几何体的长与高，注意物体摆放位置的不同得到主视图的形状也不同．19．081π【解析】如图由题意可知DE 是☉O1的直径BC 是☉O2的直径AO2⊥DE 于O1AO2⊥BC 于O2DE=12AO2=3O1O2=1∴DE ∥BCAO1=2∴△ADE ∽△ABC ∴即∴BC=18∴O2 解析：0.81π【解析】如图，由题意可知，DE 是☉O 1的直径，BC 是☉O 2的直径，AO 2⊥DE 于O 1，AO 2⊥BC 于O 2，DE=1.2，AO 2=3，O 1O 2=1，∴DE ∥BC ，AO 1=2，∴△ADE ∽△ABC, ∴12AO DE BC AO =，即1.223BC =, ∴BC=1.8，∴O 2C=0.9，∴S ☉O2=2(0.9)0.81ππ⋅=.点睛：本题解题的关键是作出如图所示的辅助线，这样即可构造出：△ADE∽△ABC，再利用相似三角形对应高之比等于相似比即可求得BC的长，从而即可得到☉O2的半径，使问题得到解决.20．【解析】易得此几何体为圆柱底面直径为1高为2圆柱侧面积=底面周长×高代入相应数值求解即可解：主视图和左视图为长方形可得此几何体为柱体俯视图为圆可得此几何体为圆柱故侧面积=π×1×2=2π故答案为2π解析：【解析】易得此几何体为圆柱，底面直径为1，高为2．圆柱侧面积=底面周长×高，代入相应数值求解即可．解：主视图和左视图为长方形可得此几何体为柱体，俯视图为圆可得此几何体为圆柱，故侧面积=π×1×2=2π．故答案为2π．21．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R解析：6【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△FDC，进而可得ED DCDC FD；即DC2=ED?FD，代入数据可得答案．【详解】根据题意，作△EFC，树高为CD，且∠ECF=90°，ED=3，FD=12，易得：Rt△EDC∽Rt△DCF，有ED DCDC FD，即DC2=ED×FD，代入数据可得DC2=36，DC=6，故答案为6．22．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的解析：长【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，所以小明的投影比小华的投影长．综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短23．3【分析】如图由题意证明AB＝EBAB＝BF推出DB＝AB﹣17BN＝AB﹣15根据DN＝28构建方程求解即可【详解】解：如图由题意可得：在Rt△CDE中CD ＝DE＝17m在Rt△MNF中MN＝NF解析：3【分析】如图，由题意证明AB＝EB，AB＝BF，推出DB＝AB﹣1.7，BN＝AB﹣1.5，根据DN＝2.8，构建方程求解即可．【详解】解：如图，由题意可得：在Rt△CDE中，CD＝DE＝1.7m，在Rt△MNF中，MN＝NF＝1.5m，∵∠CDE＝∠MNF＝90°，∴∠E＝∠F＝45°，∵AB⊥EF，∴AB＝EB＝BF，∴DB＝AB﹣1.7，BN＝AB﹣1.5，∵DN＝2.8m，∴2AB﹣1.7﹣1.5＝2.8，∴AB＝3（m），即路灯的高为3米．故答案为：3．【点睛】本题考查了中心投影和等腰直角三角形的判定和性质，属于常考题型，熟练掌握上述知识是解题的关键．24．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n 的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯 解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键． 25．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是 解析：圆柱．【分析】根据三视图的基本知识，分析各个几何体的三视图然后可解答．【详解】解：俯视图是圆的有球、圆柱、圆锥，主视图是矩形的有正方体、圆柱，故答案为：圆柱．【点睛】本题考查了简单几何体的三视图，熟记简单几何的三视图是解题关键．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．（1）正三棱柱，72；（2）见解析；（3）23【分析】（1）由三视图可知，该几何体为正三棱柱，再根据正三棱柱侧面积计算公式计算可得； （2）画出正三棱柱的展开图即可；（3）在EFG ∆中，作EH FG ⊥于点H ，根据勾股定理求出EH ，即可得到AB ．【详解】解:()1由三视图可知，该几何体为正三棱柱；这个几何体的侧面积为36472⨯⨯=；故答案为：正三棱柱；72．()2展开图如下：()3在EFG ∆中，作EH FG ⊥于点H ，则2FH =，224223EH =-=AB ∴长23【点睛】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图，属于中考常考题型．28．（1）详见解析；（2）10m【分析】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影；（2）易证△ABC∽△DEF，再根据相似三角形的对应边成比例进行解答即可.【详解】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影．（2）∵AC∥DF，∴∠ACB=∠DFE，∵∠ABC=∠DEF=90°，∴△ABC∽△DEF，∴AB：DE=BC：EF，∵AB=5m，BC=3m，EF=6m，∴5：DE=3：6，∴DE=10m．【点睛】本题主要考查相似三角形的应用，解此题的关键在于熟练掌握相似三角形的判定与性质. 29．见解析【分析】根据几何体的三视图的性质作图即可．【详解】如图所示，即为所求．【点睛】本题考查了几何体三视图的问题，掌握几何体三视图的性质是解题的关键．30．答案见解析.【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，3；左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【详解】解：作图如下：【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．。

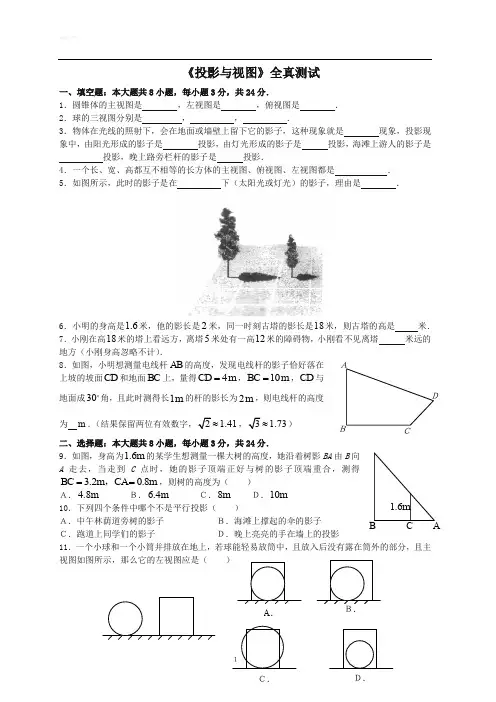

《投影与视图》全真测试一、填空题：本大题共8小题，每小题3分，共24分．1．圆锥体的主视图是，左视图是，俯视图是．2．球的三视图分别是，，．3．物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是现象，投影现象中，由阳光形成的影子是投影，由灯光形成的影子是投影，海滩上游人的影子是投影，晚上路旁栏杆的影子是投影．4．一个长、宽、高都互不相等的长方体的主视图、俯视图、左视图都是．5．如图所示，此时的影子是在下（太阳光或灯光）的影子，理由是．6．小明的身高是1.6米，他的影长是2米，同一时刻古塔的影长是18米，则古塔的高是米．7．小刚在高18米的塔上看远方，离塔5米处有一高12米的障碍物，小刚看不见离塔米远的地方（小刚身高忽略不计）．8．如图，小明想测量电线杆AB的高度，发现电线杆的影子恰好落在上坡的坡面CD和地面BC上，量得4mCD=，10mBC=，CD与地面成30角，且此时测得长1m的杆的影长为2m，则电线杆的高度为m． 1.41≈ 1.73≈）二、选择题：本大题共8小题，每小题3分，共24分．9．如图，身高为1.6m的某学生想测量一棵大树的高度，她沿着树影BA由B向A走去，当走到C点时，她的影子顶端正好与树的影子顶端重合，测得3.2m0.8mBC CA==，，则树的高度为（）Ａ．4.8mＢ．6.4mＣ．8mＤ．10m10．下列四个条件中哪个不是平行投影（）Ａ．中午林荫道旁树的影子Ｂ．海滩上撑起的伞的影子Ｃ．跑道上同学们的影子Ｄ．晚上亮亮的手在墙上的投影11．一个小球和一个小筒并排放在地上，若球能轻易放筒中，且放入后没有露在筒外的部分，且主视图如图所示，那么它的左视图应是（）ＡＤＣＢA．12．灯光下的两根小木棒A 和B ，它们竖立放置时的影子长分别为A l 和B l ，若A B l l >．则它们的高度为A h 和B h 满足（ ） Ａ．A B h h >Ｂ．A B h h <Ｃ．A B h h ≥Ｄ．不能确定1314．如图所示，灯在距地面3米的A 处，现有一木棒2米长，当B 处木棒绕其与地面的固定端点顺时针旋转到地面，其影子的变化规律是（ ） Ａ．先变长，后变短 Ｂ．先变短，后变长Ｃ．不变 Ｄ．先变长，再不变，后变短15．若长度为3米的木杆竖立时，它在阳光下的影子长为1米，则阳光下的影子长度为10米的楼房的高度为（ ） Ａ．30米Ｂ．103米 Ｃ．30米或103米Ｄ．20米16．如图所示，两建筑物的水平距离为s 米，从A 点测得D 点的俯角为α，测得C 点的俯角为β，则较低的建筑物的高为（ ） Ａ．tan s α米Ｂ．tan()s βα-米Ｃ．(tan tan )s βα-米Ｄ．tan tan sβα-米三、解答题：本题共6小题，共52分． 17．（本小题6分）如图都是由7个小立方体搭成的几何体，从不同方向看几何体，分别画出它们的主视图、左视图与俯视图，并在小正方形内填上表示该位置的小正方体的个数．18．（本小题6分）在直角坐标系中，作出以(12)A ，，(35)B ，，(41)C ，为顶点的ABC △，并以原点为位似中心，作与它位似的A B C '''△，使ABC △与A B C '''△的对应边的比为1:2． Ａ． Ｂ． Ｃ． Ｄ． （1） （2） （3） （4）3米19．（本小题8分）阳光下，同学们整齐地站在操场上做课间操，小明和小宇站在同一列，小明的影子正好被站在他后面的同学踩在脚下，而小宇的影子没有被他后面的同学踩在脚下，你知道他们的队列是哪个方向吗？小明和小宇哪个高？为什么？ 20．（本小题8分）晚上，小刚在马路的一侧散步，对面有一盏路灯，当小刚笔直地往前走一小段时，他在这盏灯下的影子也随着向前移动，小刚头顶所经过的路径是什么样的？它与小刚所走的路线有何位置关系？ 21．（本小题12分）高高地路灯挂在路边的上方，高傲而明亮，小明拿着一根2米长的竹竿，想量一量路灯的高度，直接量是不可能的，于是，他走到路灯旁的一个地方，竖起竹竿，这时，他量了一下竹竿的影长正好是1米，他沿着影子的方向走，向远处走出两根竹竿的长度（即4米），他又竖起竹竿，这时竹竿的影长正好是一根竹竿的长度（即2米）．此时，小明抬头瞧瞧路灯，若有所思地说：“噢，原来路灯有10米高呀！”（如图所示）同学们，你觉得小明的判断对吗？22．（本小题12分）有一棵高大的松树，要测出它的高度，但不能爬到树上去，也不能将树砍倒，你能说出几种方法吗？说一说你的这些方法．《投影与视图》全真测试答案一、填空题：本大题共8小题，每小题3分，共24分．1．三角形、三角形、圆 2．圆，圆，圆 3．投影；平行；中心；平行；中心4．矩形 5．太阳光，通过作图发现相应的直线是平行关系 6．14.4 7．510 8．解：延长AD 交BC 的延长线于F ，过D 作DE BF ⊥于E ，如图所示． 4m CD =∵．30DCF ∠=，2m DE =∴．CE =．由FAB FDE △∽△，12AB DE BF EF ==， 12AB BF =∴，12DE EF =，4m EF =∴．11()(104)8.738.7(m)22AB BC CE EF =++=+≈≈∴，故答案为8.7．二、选择题：本大题共8小题，每小题3分，共24分．9．C 10．Ｄ 11．Ｄ 12．Ｄ 13．Ａ 14．Ａ 15．Ａ 16．Ｃ 三、解答题：本题共6小题，共52分． 17．（本小题6分）如图． （1）18．（本小题6分）略 19．（本小题8分）他们的队列是面向太阳，小明比小宇高，因为太阳光线是平行光线，身高与影长成正比例． 20．（本小题8分）小刚头顶的影子所经过的路径是一条直线段，它与小刚行走的一小段路线是平行的． 21．（本小题12分）解：小明的判断如图，AE BF ，是竹竿两次的位置，CA 和BD 是两次影子的长．由于2()BF DB ==米，所以，DP OP ==灯高． 由于11()2CA AE ==米，所以1122CP OP ==灯高． 故12DC =灯高． 又DC DB BC =+，BC BA CA =-，412BA CA BD ===米，米，米， 2415()DC DB BA CA ∴=+-=+-=米， ∴灯高10OP =米．所以小明的判断完全正确．22．（本小题12分）解：方法一：如图，将一小木棒A B ''也立在阳光下，测量小木棒()A B ''此时的影子长B C ''和树的影子长BC ，测量小木棒A B ''的长，则易知ABC A B C '''△∽△，故有AB BC A B B C =''''，所以A B BCAB B C''=''． 主视图 左视图 俯视图 主视图 左视图 俯视图主视图 左视图 俯视图 主视图 左视图 俯视图方法二：为了方便计算，还可将方法一改进一下，即不断测量小木棒的影长B C ''，直到它与A B ''相等时，此时测量树的影长BC ，则树高AB 恰好等于此时的影长BC ．方法三：找一根比你身体高一点的木棒，将它竖直立在地上，你沿CE 方向，从木棒DF 的F 处往后退到G 点，使眼睛可以看到木棒顶端D 与树尖A 在同一条直线上，同时，测出水平方向与木棒DF 和树AB 的交点E ，C ，HG易知HDE HAC △∽△，从而HE DEHC AC=， 故HC DE AC HE =．所以只要测出HC ，DE ，HE，就可以用上式求得AC ，从而树高AB AC BC =+，这样，树高就可以求得了．方法四：把一面镜子放在距AB 一定距离的C 点，你自己注视着镜子，同时慢慢地离开镜子，直到镜子中出现树尖A 的像A '时才止步，如图．易知AB A B ''=，且A BC EFC '△∽△，从而A B BC EF FC '=，即BC EFA B FC'=． 所以，树高BC EFAB A B FC'==．只要测出BC ，FC 和EF 的长（注意：EF 是测量者的眼睛距离地面的高度，而不是整个人的身高），就可以求出树高AB了．A '欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

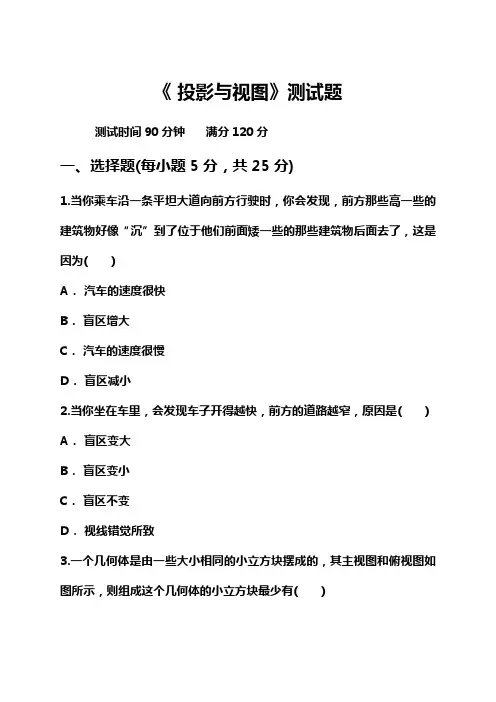

《投影与视图》测试题测试时间90分钟满分120分一、选择题(每小题5分，共25分)1.当你乘车沿一条平坦大道向前方行驶时，你会发现，前方那些高一些的建筑物好像“沉”到了位于他们前面矮一些的那些建筑物后面去了，这是因为( )A．汽车的速度很快B．盲区增大C．汽车的速度很慢D．盲区减小2.当你坐在车里，会发现车子开得越快，前方的道路越窄，原因是( ) A．盲区变大B．盲区变小C．盲区不变D．视线错觉所致3.一个几何体是由一些大小相同的小立方块摆成的，其主视图和俯视图如图所示，则组成这个几何体的小立方块最少有( )A． 3个B． 4个C． 5个D． 6个4.如图是由5个底面直径与高度相等的大小相同的圆柱搭成的几何体，其左视图是( )A．B．C．D．5.在小孔成像问题中，如图可知CD的长是物长AB长的( )A． 3倍B．C．D．二、填空题（每小题5分，共25分）6.如图是某个几何体的三视图，该几何体是_________．7.如图，小丽站在30米高的楼顶远眺前方的广场，15米处有一个高为5米的障碍物，那么离楼房________的范围内小丽看不见．8.如图，在一间黑屋子里用一盏白炽灯按如图所示的方式照球、圆柱和圆锥，它们在地面上的阴影形状分别是________．(文字回答即可)9.如图所示，CD、EF表示高度不同的两座建筑物，已知CD高15米，小明站在A处，视线越过CD，能看到它后面的建筑物的顶端E，此时小明的视角∠FAE＝45°，为了能看到建筑物EF上点M的位置，小明延直线FA由点A移动到点N的位置，此时小明的视角∠FNM＝30°，则小明由点A移动到点N的距离是________米．10.小猫在一片废墟中玩耍时发现一只小老鼠，当小老鼠位于点A、B、E 和点________时，不易被小猫发现，因为这些点位于小猫的__________，如图所示．三、解答题（共70分）11.如图，小明家窗外有一堵围墙AB，由于围墙的遮挡，清晨太阳光恰好从窗户的最高点C射进房间的地板F处，中午太阳光恰好能从窗户的最低点D射进房间的地板E处，小明测得窗子距地面的高度OD＝0.8 m，窗高CD＝1.2 m，并测得OE＝0.8 m，OF＝3 m，求围墙AB的高度．12.如图，在Rt△ABC中，∠C＝90°，投影线方向如图所示，点C在斜边AB上的正投影为点D，(1)试写出边AC、BC在AB上的投影；(2)试探究线段AC、AB和AD之间的关系；(3)线段BC、AB和BD之间也有类似的关系吗？请直接写出结论．13.某加工厂要加工一批密封罐，设计者给出了密封罐的三视图，请按照三视图确定制作每个密封罐所需钢板的面积．14.如图，在一间黑暗的屋子里用一盏白炽灯照一个球．(1)球在地面上的阴影是什么形状？(2)当把白炽灯向高处移时，阴影的大小怎样变化？(3)若自炽灯到球心的距离是1 m，到地面的距离是3 m，球的半径是0.2 m，问：球在地面上阴影的面积是多少？15.如图所示，一幢楼房AB背后有一台阶CD，台阶每层高0.2米，且AC＝14.5米，NF＝0.2米．设太阳光线与水平地面的夹角为α，当α＝56.3°时，测得楼房在地面上的影长AE＝10米，现有一只小猫睡在台阶的NF这层上晒太阳．(1)求楼房的高度约为多少米？(2)过了一会儿，当α＝45°时，问小猫能否还晒到太阳？请说明理由．(参考数据：sin 56.3°≈0.83，cos 56.3°≈0.55，tan 56.3°≈1.5)16.旗杆、树和竹竿都垂直于地面且一字排列，在路灯下树和竹竿的影子的方位和长短如图所示．请根据图上的信息标出灯泡P的位置，再作出旗杆的影子AB.(不写作法，保留作图痕迹)17.如图，一个棱长为10 cm的正方形，当你观察此物体时．在什么区域内只能看到一面？在什么区域内只能看到两个面？在什么区域内能看到三个面？答案1.【答案】B【解析】当你乘车沿一条平坦大道向前方行驶时，人的视角变大，盲区增大，你会发现，所以前方那些高一些的建筑物好像“沉”到了位于他们前面矮一些的那些建筑物后面去了．故选B.2.【答案】A【解析】通过想象我们可以知道，车子开得越快，视角就会越小，盲区就会变大．故选A.3.【答案】B【解析】由题中所给出的主视图知，物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知，左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，也可能两行都是两层．所以图中的小正方体最少4块，最多5块．故选B.4.【答案】D【解析】由图可知，左视图有二行，最下一层2个小正方体，上面左侧有一个小正方体，故选D.5.【答案】C【解析】∵CD∥AB，∴AB和CD所在的三角形相似，∴CD∶AB＝6∶18，∴CD＝AB，故选C.6.【答案】三棱柱【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．7.【答案】大于15米小于18米．【解析】由题意，得盲区为BD，设BD＝x，则BC＝x＋15，∴＝，解得x＝3，∴在大于15米小于18米的范围内小丽看不见．故答案为大于15米小于18米8.【答案】椭圆，圆，三角形【解析】在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，所以照球、圆柱和圆锥，它们在地面上的阴影形状分别是椭圆，圆，三角形．9.【答案】15－15【解析】直角三角形CDN中，DN＝CD÷tan 30°＝15米，直角三角形CDA中，AD＝CD÷tan 45°＝15米，因此，AN＝DN－AD＝(15－15)米．10.【答案】C 盲区【解析】分别以小猫的眼睛为端点，分别作出图上3个障碍物后的盲区，通过图示可看出位于盲区内的位置分别是：B，C，A，E.故空中填C；原因：这些点位于小猫的盲区．11.【答案】解延长OD，∵DO⊥BF，∴∠DOE＝90°，∵OD＝0.8 m，OE＝0.8 m，∴∠DEB＝45°，∵AB⊥BF，∴∠B AE＝45°，∴AB＝BE，设AB＝EB＝xm，∵AB⊥BF，CO⊥BF，∴AB∥CO，∴△ABF∽△COF，∴＝，＝，解得x＝4.4.经检验：x＝4.4是原方程的解．答：围墙AB的高度是4.4 m.【解析】首先根据DO＝OE＝0.8 m，可得∠DEB＝45°，然后证明AB＝BE，再证明△ABF∽△COF，可得＝，然后代入数值可得方程，解出方程即可得到答案．12.【答案】解(1)边AC、BC在AB上的投影分别为AD、BD；(2)∵点C在斜边AB上的正投影为点D，∴CD⊥AB，∴∠ADC＝90°，而∠DAC＝∠CAB，∴△ADC∽△ACB，∴AC∶AB＝AD∶AC，∴AC2＝AD·AB；(3)与(2)一样可证△BCD∽△BAC，则BC∶AB＝BD∶BC，∴BC2＝BD·AB.【解析】(1)根据投影的定义求解；(2)通过证明△ADC∽△ACB，可得AC2＝AD·AB；(3)通过证明△BCD∽△BAC，即可得到BC2＝BD·AB.13.【答案】解S＝2S六边形＋6S长方形，＝2×6×[×50×(50×sin 60°)]＋6×50×50，＝7 500＋15 000.故每个密封罐所需钢板的面积为7 500＋15 000.【解析】根据三视图可以得出该几何体是正六棱柱，分别求出上下底的面积和侧面积，相加即可．14.【答案】解(1)因为球在灯光的正下方，所以阴影是圆形；(2)白炽灯向上移时，阴影会逐渐变小；(3)设球在地面上阴影的半径为x米，则＝，解得x2＝，则S阴影＝π(平方米)．【解析】(1)球在灯光的正下方，所以阴影是圆形；(2)根据中心投影的特点可知：在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，所以白炽灯向上移时，阴影会逐渐变小；(3)先根据相似求出阴影的半径，再求面积．15.【答案】解(1)当α＝56.3°时，在Rt△ABE中，∵tan 56.3°＝≈1.50，∴AB＝10·tan 56.3°≈10×1.50＝15(m)，即楼房的高度约为15米；(2)当α＝45°时，小猫不能再晒到太阳，理由如下：假设没有台阶，当α＝45°时，从点B射下的光线与地面AD 交于点P，此时的影长AP＝AB≈15 m，设MN的延长线交AD于点H，∵AC≈14.5 m，NF＝0.2 m，∴PH＝AP－AC－CH≈15－14.5－0.2＝0.3(m)，设直线MN与BP交于点Q，则HQ＝PH＝0.3 m，∴HQ＝PH＝0.3 m，∴点Q在MN上，∴大楼的影子落在MN这个侧面上，∴小猫不能晒到太阳．【解析】(1)在Rt△ABE中，由tan 56.3°＝，即可求出AB＝10·tan 56.3°，进而得出答案；(2)假设没有台阶，当α＝45°时，从点B射下的光线与地面AD的交点为点P，与MC的交点为点Q，由∠BPA＝45°，可得HQ＝PH＝0.3 m，进而判断即可．16.【答案】解如图所示：P点位置即为所求．【解析】利用竹竿以及树的影子得出灯泡的位置进而得出旗杆的影子．17.【答案】解根据盲区的知识可得，当眼光直看一个面的时候(平视)只能看见一面；当眼光垂直看一条棱的时候可以看见两个面；当垂直看一个顶点的时候可以看见三个面．【解析】根据棱连接两个面，点连接三个面可判断出答案．。

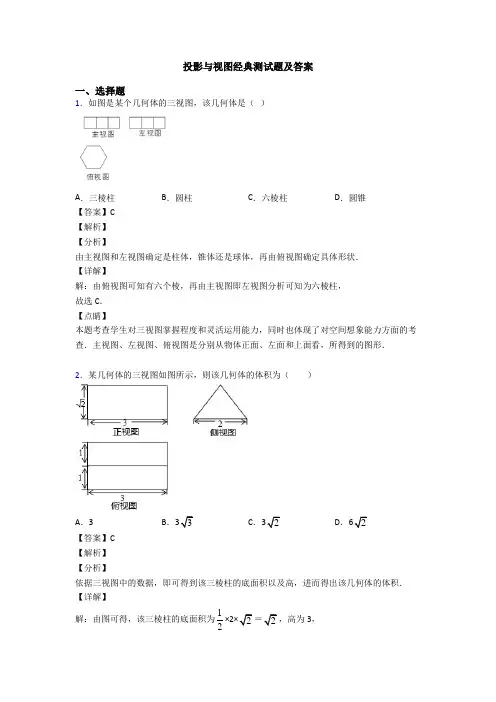

投影与视图经典测试题及答案一、选择题1．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为1222，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．六个大小相同的正方体搭成的几何体如图所示，其俯视图是（）A．B．C．D．【答案】B【解析】分析：俯视图有3列，从左到右正方形个数分别是2，1，2，并且第一行有三个正方形．详解：俯视图从左到右分别是2，1，2个正方形，并且第一行有三个正方形．故选B．点睛：本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．4．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．5．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．6．如图所示的几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】从左向右看，得到的几何体的左视图是．故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．7．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．故选D．8．如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．如图所示的几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．11．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.12．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．13．如图所示几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．14．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．15．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：由勾股定理22543-=，326⨯=，全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.16．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。

九年级数学（下）第二十九章《投影与视图》全章测试题一、选择题1．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面八方发散2．正方形在太阳光下的投影不可能是( )A．正方形B．一条线段C．矩形D．三角形3．如图1，将一块正方形纸片沿对角线折叠一次，然后在得到的三角形的三个角上各挖去一个圆洞，最后将正方形纸片展开，得到的图案是( )4．由一些完全相同的小立方块搭成的几何体的三视图如图所示，那么搭成这个几何体所用的小立方块的个数是( )第4题图A．8 B．7 C．6 D．5 5．如图是某几何体的三视图及相关数据，则判断正确的是( )第5题图A．a＞c B．b＞cC．4a2＋b2＝c2D．a2＋b2＝c26．若干个正方体形状的积木摆成如图所示的塔形，平放于桌面上，上面正方体的下底四个顶点是下面相邻正方体的上底各边中点，最下面的正方体棱长为1，如果塔形露在外面的面积超过7，则正方体的个数至少是( )A．2 B．3C．4 D．5二、填空题7．一个圆柱的俯视图是______，左视图是______．8．如果某物体的三视图如图所示，那么该物体的形状是______．第8题图9．一空间几何体的三视图如图所示，则这个几何体的表面积是______cm2．第9题图10．如图，水平放置的长方体的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的体积等于______．三、解答题11．楼房、旗杆在路灯下的影子如图所示．试确定路灯灯炮的位置，再作出小树在路灯下的影子．(不写作法，保留作图痕迹)12．画出图中的九块小立方块搭成几何体的主视图、左视图和俯视图．13．如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出这个几何体的主视图和左视图．14．如图是一个几何体的主视图和俯视图，求该几何体的体积( 取3.14)．15．拿一张长为a，宽为b的纸，作一圆柱的侧面，用不同的方法作成两种圆柱，画出图形并求这两种圆柱的表面积．答案与提示第二十九章 投影与视图全章测试1．A ． 2．D ． 3．A ． 4．A ． 5．D ． 6．B ． 7．圆；矩形． 8．三棱柱． 9．48π． 10．24． 11．如图：12．如图：13．如图：14．体积为π×102×32＋30×25×40≈40 048(cm 3)．15．第一种：高为a ，表面积为;π221b ab S +=第二种：高为b ，表面积为⋅+=π222a ab S。

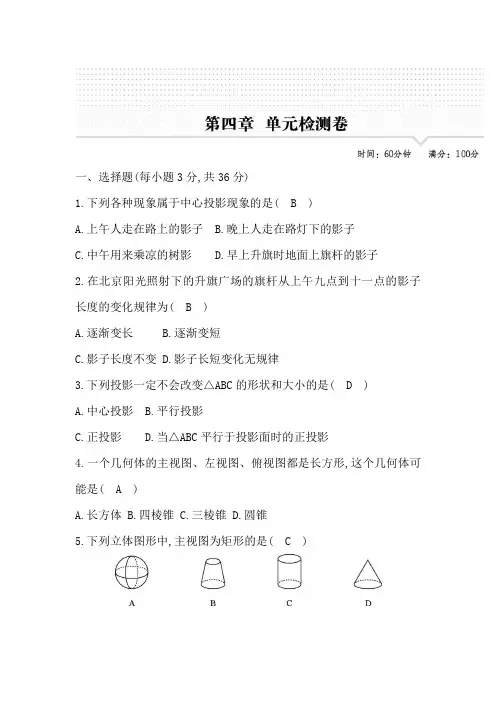

一、选择题(每小题3分,共36分)1.下列各种现象属于中心投影现象的是( B )A.上午人走在路上的影子B.晚上人走在路灯下的影子C.中午用来乘凉的树影D.早上升旗时地面上旗杆的影子2.在北京阳光照射下的升旗广场的旗杆从上午九点到十一点的影子长度的变化规律为( B )A.逐渐变长B.逐渐变短C.影子长度不变D.影子长短变化无规律3.下列投影一定不会改变△ABC的形状和大小的是( D )A.中心投影B.平行投影C.正投影D.当△ABC平行于投影面时的正投影4.一个几何体的主视图、左视图、俯视图都是长方形,这个几何体可能是( A )A.长方体B.四棱锥C.三棱锥D.圆锥5.下列立体图形中,主视图为矩形的是( C )6.小阳和小明两人从远处沿直线走到路灯下,他们规定:小阳在前,小明在后,两人之间的距离始终与小阳的影长相等.在这种情况下,他们两人之间的距离( D )A.始终不变B.越来越远C.时近时远D.越来越近7.(2021河口期末)如图所示的立体图形是一个圆柱被截去四分之一后得到的几何体,它的左视图是( C )8.(2022东营育才学校模拟)由四个正方体组成的图形如图所示,观察这个图形,不能得到的平面图形是( D )A B C D9.一个几何体由若干大小相同的小正方体组成,它的俯视图和左视图如图所示,那么组成该几何体所需小正方体最少为( B )第9题图A.4个B.5个C.6个D.7个10.已知圆锥的三视图如图所示,则这个圆锥的体积为( C )第10题图A.36π cm3B.24π cm3C.12π cm3D.8π cm311.(2020宁夏)如图所示,图②是图①长方体的三种视图,若用S表示面积,S主=a2,S左=a2+a,则S俯表示为( A )第11题图A.a2+aB.2a2C.a2+2a+1D.2a2+a12.骰子是6个面上分别写有数字1,2,3,4,5,6的小立方体,它任意两对面上所写的两个数字之和为7.将这样相同的几个骰子按照相接触的两个面上的数字的积为6摆成一个几何体,这个几何体的三种视图如图所示.已知图中所标注的是部分面上的数字,则“※”所代表的数字是( A )第12题图A.4B.5C.2D.6二、填空题(每小题3分,共18分)13.如图所示,地面A处有一支燃烧的蜡烛(长度不计),一个人在A处与墙BC之间运动,则他在墙上的投影长度随着他离墙的距离变小而变小.(填“变大”“变小”或“不变”)第13题图14.四个直立在地面上的艺术字母的投影(阴影部分)效果如图所示,在艺术字母“L,K,C”的投影中,与艺术字母“N”属于同一种投影的有L,K .第14题图15.由几个相同大小的小正方体搭建而成的几何体的主视图和俯视图如图所示,则搭建这个几何体所需要的小正方体的个数至少为 6 .第15题图16.已知李明的身高为1.8 m,他在路灯下的影长为2 m,李明距路灯灯杆底部为3 m,则路灯灯泡距地面的高度为 4.5 m.17.(2020怀化)一个几何体的三种视图如图所示,根据图中所示数据求得这个几何体的侧面积是24π cm2.(结果保留π)第17题图18.(2022博山模拟)一块直角三角形板ABC如图所示,∠ACB=90°, BC=12 cm,AC=8 cm,测得BC边的中心投影B1C1长为24 cm,则A1B1长为8√13cm.第18题图三、解答题(共46分)19.(6分)画出如图所示组合体的三种视图.解:如图所示.20.(6分)晚上,小华在舞蹈室发现镜子反射灯光形成了教练的影子,如图所示,小丽的影子是在灯光下形成的,你能确定灯泡的位置吗?你能画出小华的影子吗?解:如图所示,点M即为灯泡的位置,小华的影子如图所示.21.(10分)已知一几何体的三视图如图所示.(1)写出这个几何体的名称;(2)画出它的表面展开图;(3)根据图中所给的数据,求这个几何体的表面积.(结果保留π)解:(1)这个几何体是圆柱.(2)它的表面展开图如图所示.(3)这个几何体的表面积为2π×(8÷2)×16+π×(8÷2)2×2= 128π+32π=160π(cm2).22.(12分)如图所示,一幢楼房AB背后有一台阶CD,台阶每层高0.2 m,且AC=17.2 m,设太阳光线与水平地面的夹角为α,当α=60°时,测得楼房在地面上的影长AE=10 m,现有一只小猫睡在台阶的MN这层上晒太阳.(1)楼房的高度约为多少米?(结果精确到0.1 m)(2)过了一会儿,当α=45°时,说明小猫能不能晒到太阳.(参考数据:√3≈1.73)解:(1)当α=60°时,在Rt△ABE中,∵tan 60°=ABAE =AB 10,∴AB=10·tan 60°=10√3≈10×1.73=17.3(m).即楼房的高度约为17.3 m.(2)当α=45°时,小猫仍可以晒到太阳.理由如下:假设没有台阶,当α=45°时,如图所示,过点B的光线与地面AD的交点为点F,与MC的交点为点H.∵∠BFA=45°,∴tan 45°=ABAF=1.此时的影长AF=AB=17.3 m.∴CF=AF-AC=17.3-17.2=0.1(m).∴CH=CF=0.1 m<0.2 m.∴大楼的影子落在台阶MC这个侧面上.∴小猫能晒到太阳.23.(12分)某数学兴趣小组利用树影测量树高,如图①所示,已测出树AB的影长AC为12 m,并测出此时太阳光线与地面成30°夹角.(以下计算结果精确到1 m,√2≈1.4,√3≈1.7,√6≈2.4)(1)求出树高AB;(2)因水土流失,此时树AB沿太阳光线方向倒下,在倾倒过程中,树影长度发生了变化,假设太阳光线与地面夹角保持不变(用图②解答):①求树与地面成45°角时的影长;②求树的最大影长.=4√3≈7(m).解:(1)AB=AC·tan 30°=12×√33(2)①如图所示,过点B1作B1N⊥AC1于点N.则AN=B1N=AB1×sin 45°=4√3×√2=2√6≈5(m);2NC1=NB1·tan 60°=2√6×√3≈8(m);∴AC1=AN+NC1=5+8=13(m).即树与地面成45°角时的影长约为13 m.②如图所示,当树与地面成60°角时影长最大,最大为AC2的长度(或树与光线垂直时影长最大),AC2=2AB2≈14 m.故树的最大影长约为14 m.。

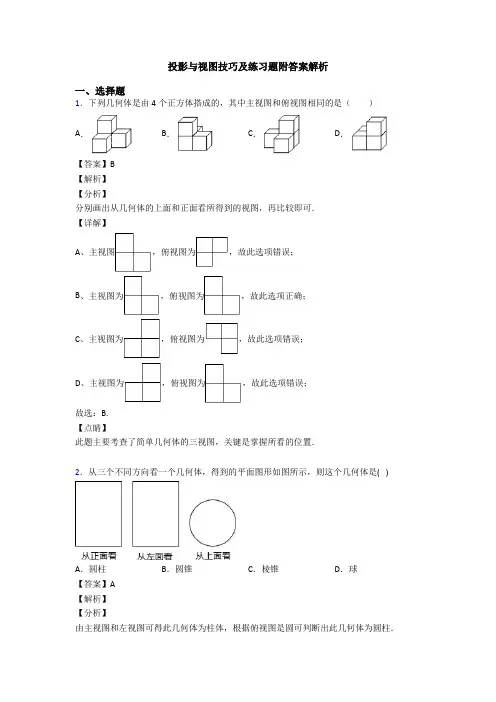

投影与视图技巧及练习题附答案解析一、选择题1．下列几何体是由4个正方体搭成的，其中主视图和俯视图相同的是（）A．B．C．D．【答案】B【解析】【分析】分别画出从几何体的上面和正面看所得到的视图，再比较即可．【详解】A、主视图，俯视图为，故此选项错误；B、主视图为，俯视图为，故此选项正确；C、主视图为，俯视图为，故此选项错误；D、主视图为，俯视图为，故此选项错误；故选：B.【点睛】此题主要考查了简单几何体的三视图，关键是掌握所看的位置．2．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是( )A．圆柱B．圆锥C．棱锥D．球【答案】A【解析】【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选A．【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．3．下面四个几何体中，俯视图是圆的几何体共有( )A．1个B．2个C．3个D．4个【答案】B【解析】题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.4．下面是一个几何体的俯视图，那么这个几何体是（）A．B．C．D．【答案】B【解析】【分析】根据各个选项中的几何体的俯视图即可解答.【详解】解：由图可知，选项B中的图形是和题目中的俯视图看到的一样，故选：B．【点睛】本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键.5．如图所示的几何体是由5个相同的小正方体组成的，下列有关三视图面积的说法中正确的是（）A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等【答案】D【解析】【分析】利用视图的定义分别得出三视图进而求出其面积即可．【详解】解：如图所示：则俯视图与主视图面积相等．故选：D．【点睛】此题主要考查了简单组合体的三视图，正确把握三视图的定义是解题关键．6．如图所示，该几何体的主视图是（）A．B．C．D．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．7．小亮领来n盒粉笔，整齐地摆在讲桌上，其三视图如图，则n的值是( )A．7 B．8 C．9 D．10【答案】A【解析】【分析】【详解】解：由俯视图可得最底层有4盒，由正视图和左视图可得第二层有2盒，第三层有1盒，共有7盒，则n的值是7．故选A．【点睛】本题考查由三视图判断几何体．8．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】B【解析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．9．如图所示，该几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据几何体的三视图求解即可.【详解】解：从左边看是一个矩形，中间有两条水平的虚线，故选：B．【点睛】本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键.10．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．【答案】C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．11．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.12．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．13．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.14．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．15．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．16．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.17．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.故答案选C.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断.18．我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（）A．B．C．D．【答案】A【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：．故选A．【点睛】此题主要考查了几何体的三视图；掌握俯视图是从几何体上面看得到的平面图形是解决本题的关键．19．如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】主视图：从物体正面观察所得到的图形，由此观察即可得出答案.【详解】从物体正面观察可得，左边第一列有2个小正方体，第二列有1个小正方体.故答案为：A.【点睛】本题考查三视图的知识，主视图是从物体的正面看得到的视图．20．如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.。

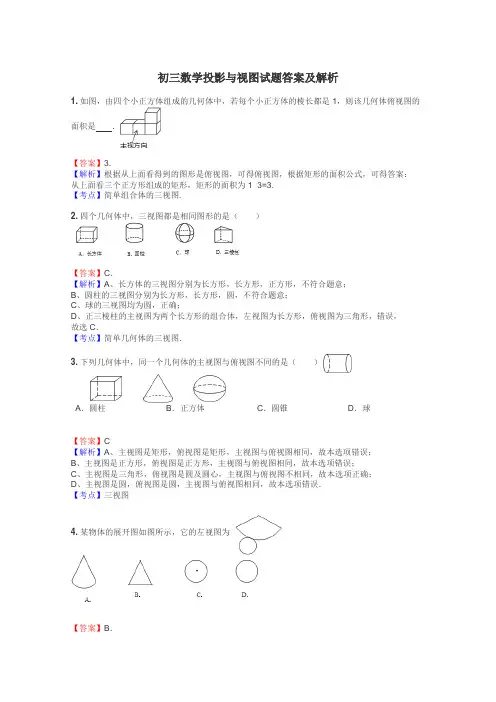

初三数学投影与视图试题答案及解析1.如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．【答案】3.【解析】根据从上面看得到的图形是俯视图，可得俯视图，根据矩形的面积公式，可得答案：从上面看三个正方形组成的矩形，矩形的面积为1×3=3.【考点】简单组合体的三视图.2.四个几何体中，三视图都是相同图形的是（）【答案】C．【解析】A、长方体的三视图分别为长方形，长方形，正方形，不符合题意；B、圆柱的三视图分别为长方形，长方形，圆，不符合题意；C、球的三视图均为圆，正确；D、正三棱柱的主视图为两个长方形的组合体，左视图为长方形，俯视图为三角形，错误，故选C．【考点】简单几何体的三视图．3.下列几何体中，同一个几何体的主视图与俯视图不同的是（）A．圆柱B．正方体C．圆锥D．球【答案】C【解析】A、主视图是矩形，俯视图是矩形，主视图与俯视图相同，故本选项错误；B、主视图是正方形，俯视图是正方形，主视图与俯视图相同，故本选项错误；C、主视图是三角形，俯视图是圆及圆心，主视图与俯视图不相同，故本选项正确；D、主视图是圆，俯视图是圆，主视图与俯视图相同，故本选项错误．【考点】三视图4.某物体的展开图如图所示，它的左视图为【答案】B．【解析】由物体的展开图的特征知，它是圆锥的平面展开图，又圆锥的左视图是三角形．故选B．【考点】几何体的展开图．5.若某几何体的三视图如图，则这个几何体是（）【答案】C．【解析】该几何体的正视图为矩形，俯视图亦为矩形，侧视图是一个三角形和一个矩形，故选C．【考点】由三视图判断几何体．6.如图中几何体的俯视图是（）【答案】A．【解析】从上面看易得第一层最右边有1个正方形，第二层有3个正方形．故选A．【考点】简单组合体的三视图．7.下列立体图形中，俯视图是正方形的是（）A．B．C．D．【答案】A【解析】A的俯视图是正方形，故A正确；B、D的俯视图是圆，故B、D错误；C的俯视图是三角形，故C错误；故选：A．【考点】三视图8.如图所示的主视图、左视图、俯视图是下列哪个物体的三视图（）A．B．C．D．【答案】A【解析】从主视图可以看出左边的一列有两个，右边的两列只有一个；从左视图可以看出左边的一列后面一行有两个，前面的一行只有一个；从俯视图可以看出右边的一列有两排，左边的两列只有一排,故选A．【考点】三视图9.如图是由6个大小相同的小正方体组成的几何体，它的左视图是（）【答案】C.【解析】从物体左面看，第一层有3个正方形，第二层的中间有1个正方形．故选C．【考点】简单组合体的三视图．10.骰子是6个面上分别写有数字1，2，3，4，5，6的小立方体，它任意两对面上所写的两个数字之和为7．将这样相同的几个骰子按照相接触的两个面上的数字的积为6摆成一个几何体，这个几何体的三视图如图所示．已知图中所标注的是部分面上的数字，则“*”所代表的数是（）A．2B．4C．5D．6【答案】B.【解析】利用三视图可以得出，这个几何体有6个小正方体组成，从正面看，第一层有5个，第二层有一个，并且在最右端，从主视图上看，最右端，最下面的前面是3，从左视图上看，最左端，最下面的左面是1，则最右端，最下面的左右分别是1和6，故最右端下面正方形上下为2，5，利用相接触的两个面上的数字的积为6，则上面正方形的两个面为下面为3，上面为4，故所*代表的数为4．【考点】正方体相对两个面上的文字．11.一个用于防震的L形包装塑料泡沫如图所示，则该物体的俯视图是 ()【答案】B【解析】物体的俯视图是从上面看到的平面图形．故选B.12.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.13.如图，由几个小正方体组成的立体图形的左视图是A．B．C．D．【答案】A。

一、选择题1．如图，正方形ABCD 的边长为3cm ，以直线AB 为轴，将正方形旋转一周，所得几何体的主视图的面积是（ ）A ．29cmB ．29πcmC ．218πcmD ．218cm 2．如图所示的几何体的俯视图是（ ）A ．B ．C ．D ． 3．如图所示的几何体的主视图是（ ）A ．B ．C ．D ． 4．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（ ）A ．12个B ．13个C ．14个D ．15个5．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（ ）A．4个B．5个C．6个D．7个6．如图，该几何体的俯视图是（）A．B．C．D．7．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时8．小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（）A．始终不变B．越来越远C．时近时远D．越来越近9．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱10．下列命题是真命题的是（）A．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为2:3B．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9C．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为2:3D．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为4:911．如图所示的几何体的左视图是（）A．B．C．D．12．如图所示几何体的左视图是（）A．B．C．D．13．如图是由5个相同的正方体搭成的几何体，其左视图是（）A．B．C．D．14．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．15．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题16．一般把物体从正面看到的视图叫主视图，从左面看到的视图叫左视图，从上面看到的视图叫俯视图，一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为______．17．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于_____．（填写“平行投影”或“中心投影”）18．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为___．19．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．20．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的底面边长是__________.21．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．22．一个用小立方块搭成的几何体的主视图和左视图都是图15，这个小几何体中小立方块最少有________块.23．桌上摆满了朋友们送来的礼物，小狗贝贝好奇地想看个究竟．①小狗先是站在地面上看；②然后抬起了前腿看；③唉，还是站到凳子上看吧；④最后，它终于爬上了桌子…．请你根据小狗四次看礼物的顺序，把下面四幅图片按对应字母正确排序为_________________．24．如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是__m．25．几个相同的正方体叠合在一起，该组合体的主视图和俯视图如右图所示，那么组合体中正方体的个数至多有________个．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，45EF cm EG cm12,18∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．如图所示为一个上、下底密封纸盒的三视图，请描述图中所表示的几何体．并根据图中数据，计算这个密封纸盒的表面积．28．正方体是特殊的长方体，又称“立方体”、“正六面体”．（1）用一个平面去截一个正方体，截面可能是几边形？（写出至少两种情况）（2）下图是由几个小正方体所搭几何体的俯视图，小正方形中的数字表示该位置的小正方体的个数．请你画出这个几何体的主视图、左视图．29．阅读材料，解决下面的问题：（1）如图2，连接正六面体中相邻面的中心，可得到一个柏拉图体．①它是正面体，有个顶点，条棱；②已知该正多面体的体积与原正方体体积的比为1:6，若原正方体的棱长为3cm，该正多面体的体积为 cm3；（2）如图3，用6个棱长为1的小正方体搭成一个几何体．小明要再用一些完全相同的小正方体搭一个几何体．若要使新搭的几何体恰好能与原几何体拼成一个无空隙的正六面体，则小明至少需要个小正方体，他所搭几何体的表面积最小是；（3）小华用4个棱长为1的小正四面体搭成一个如图4所示的造型，可以看做是一个不完整的大四面体．小华发现此造型中间空缺部分也是一个柏拉图体！请写出该柏拉图体的名称：．30．画出下面图形的三视图.（请把线条加粗加黑！）。

中考数学复习视图与投影一、选择题1．正方形的正投影不可能是( D )A．线段B．矩形C．正方形D．梯形2．如图由7个小正方体组合而成的几何体，它的主视图是( A )3．从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积是( C )A．20B．22C．24D．264．将图①围成图②的正方体，则图①中的红心“”标志所在的正方形是正方体中的( A )A．面CDHE B．面BCEFC．面ABFG D．面ADHG5．如图，按照三视图确定该几何体的全面积是(图中尺寸单位：cm)( B )A．40πcm2B．65π cm2C．80π cm2D．105π cm2【解析】由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为8 cm，底面半径为10÷2＝5(cm)，故表面积＝πrl＋πr2＝π×5×8＋π×52＝65π(cm2)．故选B.6．如图是几何体的俯视图，小正方形内所表示数字为该位置小正方体的个数，则该几何体的主视图是( B )二、填空题7．某几何体的主视图和左视图如图所示，则该几何体可能是__圆柱体__．8．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小__相同__．(填“相同”“不一定相同”或“不相同”)9．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是__5__个．【解析】综合三视图，可得出，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4＋1＝5(个)．10．一个侧面积为162πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为__4__ cm.【解析】设底面半径为r，母线为l，∵主视图为等腰直角三角形，∴l＝2r，∴侧面积S ＝πrl＝2πr2＝162π，解得r＝4，l＝42，∴圆锥的高h＝4 cm.侧三、解答题11．如图，小明在A时测得某树的影长为2m，B时又测得该树的影长为8 m，若两次日照的光线互相垂直，求树的高度．解：4 m12．如图是一张铁皮．(单位：m)(1)计算该铁皮的表面积；(2)此铁皮能否做成长方体的盒子？若能，画出它的几何图形，并求出它的体积；若不能，说明理由．解：(1)22 m2(2)能够，图略，6 m313．根据三视图求几何体的表面积，并画出物体的展开图．解：由三视图可知，该几何体由上部分是底面直径为10，高为5的圆锥和下部分是底面直径为10，高为20的圆柱组成，物体的展开图如图．圆锥、圆柱底面半径为r ＝5，由勾股定理得圆锥母线长R ＝52，S 圆锥表面积＝12lR ＝12×10π×52＝252π，∴S 表面积＝π×52＋10π×20＋252π＝225π＋252π＝(225＋252)π14．如图是一个几何体的三视图．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体上的点B 出发，沿表面爬到AC 的中点D ，请求出这个路线的最短路程．解：(1)圆锥(2)S 表＝S 底＋S 侧＝π(42)2＋π×2×6＝16π(cm 2) (3)3 3 cm15．某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图)，请你按照三视图确定制作每个密封罐所需钢板的面积．解：由三视图可知，密封罐的形状是正六棱柱(如图①)，密封罐的高为50，底面正六边形的直径为100，边长为50，图②是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为6×50×50＋2×6×12×50×50sin60°＝75003＋15000。

中考数学总复习《投影与视图》专项提升训练题-附答案学校：___________班级：___________姓名：___________考号：___________一、选择题1．（2023·枣庄）榫卯是古代中国建筑、家具及其它器械的主要结构方式，是我国工艺文化精神的传奇；凸出部分叫榫，凹进部分叫卯，下图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．2．（2023·衡阳）作为中国非物质文化遗产之一的紫砂壶，成型工艺特别，造型式样丰富，陶器色泽古朴典雅，从一个方面鲜明地反映了中华民族造型审美意识．如图是一把做工精湛的紫砂壶“景舟石瓢”，下面四幅图是从左面看到的图形的是（）A．B．C．D．3．（2023·烟台）如图，对正方体进行两次切割，得到如图⑤所示的几何体，则图⑤几何体的俯视图为（）A．B．C．D．4．（2023·苏州）今天是父亲节，小东同学准备送给父亲一个小礼物．已知礼物外包装的主视图如图所示，则该礼物的外包装不可能．．．是（）A．长方体B．正方体C．圆柱D．三棱锥5．（2023·天津市）如图是一个由6个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．6．（2023·温州）截面为扇环的几何体与长方体组成的摆件如图所示，它的主视图是（）A．B．C．D．7．（2023·绍兴）由8个相同的立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．8．（2023·台州）如图是由5个相同的正方体搭成的立体图形，其主视图是（）．A．B．C．D．9．（2023·宁波）如图所示的几何体是由一个圆柱和一个长方体组成的，它的主视图是（）A．B．C．D．10．（2023·嘉兴）如图的几何体由3个同样大小的正方体搭成，它的俯视图是（）A．B．C．D．11．（2023·金华）某物体如图所示，其俯视图是（）A．B．C．D．12．（2023·泸州）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱B．圆锥C．长方体D．三棱柱13．（2023·重庆）四个大小相同的正方体搭成的几何体如图所示，从正面得到的视图是（）A．B．C．D．14．（2023·丽水）如图，箭头所指的是某陶艺工作室用于垫放陶器的5块相同的耐火砖搭成的几何体，它的主视图是（）A．B．C．D．15．（2023·随州）如图是一个放在水平桌面上的圆柱体，该几何体的三视图中完全相同的是（）A．主视图和俯视图B．左视图和俯视图C．主视图和左视图D．三个视图均相同16．（2023·武汉）如图是由4个相同的小正方体组成的几何体，它的左视图是（）A．B．C．D．17．（2023·广安）如图，由5个大小相同的小正方体搭成的几何体，它的俯视图是（）A．B．C．D．18．（2023·眉山）由相同的小正方体搭成的立体图形的部分视图如图所示，则搭成该立体图形的小正方体的最少个数为（）A．6 B．9 C．10 D．14 19．（2023·遂宁）生活中一些常见的物体可以抽象成立体图形，以下立体图形中三视图形状相同的可能是（）A．正方体B．圆锥C．圆柱D．四棱锥20．（2023·连云）下列水平放置的几何体中，主视图是圆形的是（）A．B．C．D．21．（2023·凉山）如图是由4个相同的小立方体堆成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，则这个几何体的主视图是（）A．B．C．D．22．（2023·自贡）如图中六棱柱的左视图是（）A．B．C．D．23．（2023·重庆）四个大小相同的正方体搭成的几何体如图所示，从正面看到的视图是（）A．B．C．D．二、填空题24．（2023·成都）一个几何体由几个大小相同的小立方块搭成，它的主视图和俯视图如图所示，则搭成这个几何体的小立方块最多有个.参考答案一、选择题1．（2023·枣庄）榫卯是古代中国建筑、家具及其它器械的主要结构方式，是我国工艺文化精神的传奇；凸出部分叫榫，凹进部分叫卯，下图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．【答案】C【解析】【解答】A、∵不是几何体的主视图，∴A不符合题意；B、∵不是几何体的主视图，∴B不符合题意；C、∵是几何体的主视图，∴C符合题意；D、∵不是几何体的主视图，∴D不符合题意；故答案为：C.【分析】利用三视图的定义逐项判断即可。

第七章图形与变换第一节视图与投影基础过关检测A V 该图是三棱柱的表面展开图B X 该图是三棱锥的表面展开图C X 该图是四棱锥的表面展开图DX该图不能围成一个几何体，不是任何几何体的表面展开图2. 如图，这是一个正三棱柱，则它的俯视图为（ ）2AX该图是从前面看这个正三棱柱得到的视图，即主视图，因为后面的棱看不到， 所以画成虚线1.第2题图第5题图3.如图，桌面上的模型由20个棱长为a 的小正方体组成，现将该模型露在外面的部分涂上 涂料，则涂上涂料部分的总面积为（ ）第3题图A . 20a 2B . 30a 2C . 40a 2D . 50a 23.D 【解析】考查点： 本题考查了根据三视图计算几何体的表面积.解题思路：主视图的面积 10a 2 左视图的面积 10a 2 涂颜料的总面积=2S 主视图+2S 左视图+S 俯视图=50a 2俯视图的面积10a 24. 如图，晚上小亮在路灯下散步，在小亮由 A 处径直走到B处这一过程中，他在地上的影子（ ） A .逐渐变短B .先变短后变长C .先变长后变短D .逐渐变长第4题图 4.B 【解析】考查点： 本题考查了中心投影的性质•解题思路：人到点光源：先由远到近，再由近到远影子：先由长变短，再由短到长5.如图，身高为1.6米的某学生想测量学校旗杆的高度，当他站在 C 处时，他头顶端的影子正好与旗杆顶端的影子重合，并测得AC=2米，BC=8米，则旗杆的高度是（）A . 6.4 米B . 7 米C . 8 米D . 9 米第8题图5. C 【解析】考查点： 本题考查了中心投影，相似三角形 .解题思路:6.由一些大小相同的小正方体搭成的几何体的俯视图如图所示，其中正方形中的数字表示该 位置上的小正方体的个数，那么该几何体的左视图是（）AX 该图是这个几何体的主视图 B V 该图是这个几何体的左视图 C X 该图是这个几何体的右视图 DX该图不是这个几何体的任何视图7.如图（11格、第2格、第3格，这时小正方体朝上一面的字是（第7题图7. D【解析】本题考查了正方体的表面展开图，几何体的翻转 .解题思路:接 运 翻到第1格： “奥”朝下， “圣”朝上 表面展开图奥 圣 翻到第2格： “接”朝下， “运”朝上火迎火翻到第3格： “迎”朝下， “火”朝上8.如图，共有12个大小相同的小正方形，其中阴影部分的 5个小正方形是一个正方体的表面展开图的一部分.先从其余的小正方形中任取一个涂上阴影，能构成这个正方体的表面展 开图的概率是 _________________ .相似三角形对应边成比例2 = 1.62+8 =旗杆的高度旗杆的高度=8米6.B 【解析】考查点：本题考查了几何体的三视图.解题思路:A .奥B .运C .圣D .火图248. - 思路分析：如图，共有7中等可能的涂法，只有 4种涂法能构成这个正方体的表面74展开图，所以P （能构成这个正方体的表面展开图）=-.7i 1■ 2 ■ 34 ■ ■ A ■■ ■[| :■ *: ；第8题图9. 一个几何体的三视图如图所示，这个几何体是 ______________口口—主（正）视图左视图第9题图 9. 圆柱 【解析】 本题考查了根据三视图推断几何体的形状•解题思路:主视图 矩形 左视图 矩形 圆柱 俯视图 圆10. 一个长方体的左视图、俯视图及相关数据如图所示，则其主视图的面积为10. 8【解析】 本题考查了根据左视图和俯视图的大小判 断主视图的大小.解题思路：【归纳总结】 主视图主要反映物体的长和高， 左视图主要反映物体的宽和高，俯视图主要反映物体的长和宽.11. 如图是由一些相同的小正方体构成的几何体的三视图，这些相同的小正方体的个数是第10题图左视图：宽3高2 俯视图：长4主视图：长4高2 S 主视图=4 2=8俯视图3A第11题图卧hI创h I【技巧点拨】本题考查了由若干个小正方体组成的几何体的三视图求组成该几何体的小正方体的个数，解题思路一般都在俯视图上操作，即先在俯视图中的各个小正方形处填上该处正方体叠加的个数，然后相加即得总数•12. 一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体（如图所示，圆锥在圆柱上底面正中间放置）摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图（从正面、左面、上面看得到的视图）【易错提示】画俯视图时不要漏掉圆心的黑点13.如图是某几何体的展开图.（1）这个几何体的名称是_______________（2）画出这个几何体的三视图；13.思路分析：本题综合考查了几何体的表面展开图，三视图，圆柱的体积计算.（1）由表11. 5 思路分析：从主视图来看，从左往右数第一列有2个小正方形（说明上下有2层），因此俯视图中第一列的2个正方形中至少有一个要填 2 ;主视图的第二列、第三列都只有一个小正方形，因此俯视图的第二列、第三列均只能填1 （如图1、2、3所示，共有三种填法）再从左视图来看，从左往右数第一列有2个小正方形，说明几何体第二排中有两层的情况；第二列有1个小正方形，说明几何体第一排都是一层•因此只有图2符合题意，可知这个几何体由5个小正方块组成.左视图12.思路分析:20面展开图可知该几何体是圆柱；（2）圆柱的三视图分别是长方形，长方形，圆; （3）由展开图可知该圆柱底面圆的直径为 10，高为20，根据圆柱的体积计算公式可求得其体积解：（1）圆柱； （2）如图所示;第13题图2 2(3)体积为：n 2h = 3.14 520 =1570 .14. 在同一时刻的物高与水平地面上的影长成正比例•如图，小莉发现垂直地面的电线杆AB 的影子落在地面和土坡上，影长分别为 BC 和CD ，经测量得BC 20m , CD 8m , CD 与地面成30。

2023年中考数学一轮复习：投影与视图一、单选题1．如图，用一个平面去截正方体，截掉了正方形的一个角，且截面经过原正方体三条棱的中点，剩下几何体的展开图应该是（）A．B．C．D．2．如图是由5个相同小正方形搭成的几何体，若将小正方体A放到小正方体B的正上方，则关于该几何体变化前后的三视图，下列说法正确的是（）A．主视图不变B．俯视图改变C．左视图不变D．以上三种视图都改变3．两个完全相同的长方体，按如图方式摆放，其主视图为（）A．B．C．D．二、填空题4．一个几何体是由许多规格相同的小正方体堆积而成的，其主视图、左视图如图所示，要摆成这样的几何体，至少需用个正方体，最多需用个正方体；5．如图，是正方体的一种平面展开图，各面都标有数字，则数字为－4的面与它对面的数字之积是.6．如图所示，水平放置的长方体的底面是长为4 cm、宽为2 cm的长方形，它的主视图的面积为12 2cm，则长方体的体积等于3cm.三、综合题7．下面图（1），图（2）分别是两种不同情形下旗杆和木杆的影子．（1）哪个图反映了阳光下的情形？（2）若同一时刻阳光下，木杆的影子长为0.8米，旗杆的影子长为7.2米，木杆的高为1.5米，求旗杆的高度．8．如图是由10个同样大小的小正方体搭成的物体，（1）请分别画出它的主视图和俯视图．（2）在主视图和俯视图不变的情况下，你认为最多还可以添加个小正方体．9．如图是小明用10块棱长都为3cm的正方体搭成的几何体．（1）分别画出从正面、从左面、从上面看到的所搭几何体的形状图；（2）小明所搭几何体的表面积（包括与桌面接触的部分）是．10．李明同学设计了某个产品的正方体包装盒如图所示，由于粗心少设计了其中一个顶盖，请你把它补上，使其成为一个两面均有盖的正方体盒子.（1）共有种弥补方法；（2）任意画出一种成功的设计图（在图中补充）；（3）在你帮忙设计成功的图中，要把-6，8，10，-10，-8，6这些数字分别填入六个小正方形，使得折成的正方体相对面上的两个数相加得0.（直接在图中填上）11．如图是一个正方体纸盒的表面展开图，纸盒中相对两个面上的数互为倒数.（1）填空：a=，b=；（2）先化简，再求值：()()2223252ab a b ab a ab⎡⎤------⎣⎦.12．有若干个完全相同的小正方体堆成一个如图所示几何体.（1）图中共有个小正方体.（2）画出该几何体的主视图、左视图、俯视图.（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加个小正方体.13．我们知道，将一个正方体或长方体的表面沿某些棱剪开，可以展成一个平面图形．（1）下列图形中，是正方体的表面展开图的是．（2）如图所示的长方体，长、宽、高分别为4、3、6，若将它的表面沿某些棱剪开，展成一个平面图形．则下列图形中，可能是该长方体表面展开图的有（填序号）（3）下列图是题（2）中长方体的一种表面展开图，它的外围周长为52，事实上，题（2）中长方体的表面展开图还有不少，聪明的你能画出一个使外围周长最大的表面展开图吗？请画出这个表面展开图，并求出它的外围周长．14．小彬做了探究物体投影规律的实验，并提出了一些数学问题请你解答：（1）如图1，白天在阳光下，小彬将木杆AB水平放置，此时木杆在水平地面上的影子为线段A B''.①若木杆AB的长为1m，则其影子A B''的长为m；②在同一时刻同一地点，将另一根木杆CD直立于地面，请画出表示此时木杆CD在地面上影子的线段DM；（2）如图2，夜晚在路灯下，小彬将木杆EF水平放置，此时木杆在水平地面上的影子为线段E F''.①请在图中画出表示路灯灯泡位置的点P；②若木杆EF的长为1m，经测量木杆EF距离地面1m，其影子E F''的长为1.5m，则路灯P距离地面的高度为m.15．如图，在平整的地面上，用10个棱长都为2cm的小正方体堆成一个几何体.（1）画出这个几何体的三视图；（2）求这个几何体的表面积；（3）如果现在你还有一些棱长都为2cm的小正方体，要求保持俯视图和左视图都不变，最多可以再添加个小正方体.16．用若干个完全相同的小正方体搭成一个几何体，使它从正面和左面看到的形状图如图所示.（1）搭这样一个几何体最多需要多少个小正方体？（2）画出（1）中所搭几何体从上面看到的形状图，并标出各个小正方形所在位置的小正方体的个数. 17．如图，是由6个大小相同的小正方体块搭建的几何体，其中每个小正方体的棱长为l厘米.（1）如果在这个几何体上再添加一些小立方体块，并保持俯视图和左视图不变，最多可以再添加个小立方块.（2）请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图.18．晚上，小亮在广场乘凉，图中线段AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯．（1）请你在图中画出小亮在照明灯P照射下的影子BC（请保留作图痕迹，并把影子描成粗线）；（2）如果小亮的身高 1.6AB m=，测得小亮影长2BC m=，小亮与灯杆的距离13BO m=，请求出灯杆的高PO．19．综合实践问题情景：某综合实践小组进行废物再利用的环保小卫士行动. 他们准备用废弃的宣传单制作装垃圾的无．盖．纸盒.操作探究：（1）若准备制作一个无盖．．的正方体形纸盒，如图1，下面的哪个图形经过折叠能围成无盖．．正方体形纸盒？（2）如图2是小明的设计图，把它折成无盖．．正方体形纸盒后与“保”字相对的是哪个字？（3）如图3，有一张边长为20cm的正方形废弃宣传单，小华准备将其四角各剪去一个小正方形，折成无．盖．长方体形纸盒.①请你在图3中画出示意图，用实线表示剪切线，虚线表示折痕.②若四角各剪去了一个边长为xcm的小正方形，用含x的代数式表示这个纸盒的高以及底面积，当小正方形边长为4cm时，求纸盒的容积.20．如图所示，一透明的敞口正方体容器ABCD﹣A'B'C'D'装有一些液体，棱AB始终在水平桌面上，液面刚好过棱CD，并与棱BB'交于点Q．此时液体的形状为直三棱柱，其三视图及尺寸见下图所示请解决下列问题：（1）CQ与BE的位置关系是，BQ的长是dm：（2）求液体的体积；（提示：直棱柱体积＝底面积×高）（3）若容器底部的倾斜角∠CBE＝α，求α的度数．（参考数据：sin49°＝cos41°＝34，tan37°＝34）21．【问题情境】小圣所在的综合实践小组准备制作一些无盖纸盒收纳班级讲台上的粉笔．【操作探究】（1）图1中的哪些图形经过折叠能围成无盖正方体纸盒？（填序号）．（2）小圣所在的综合实践小组把折叠成6个棱长都为2dm的无盖正方体纸盒摆成如图2所示的几何体．①请计算出这个几何体的体积；②如果在这个几何体上再添加一些相同的正方体纸盒，并保持从上面看到的形状和从左面看到的形状不变，最多可以再添加个正方体纸盒．22．阅读以下文字并解答问题：在“物体的高度”活动中，某数学兴趣小组的4名同学选择了测量学校里的四棵树的高度.在同一时刻的阳光下，他们分别做了以下工作：小芳：测得一根长为1米的竹竿的影长为0.8米，甲树的影长为4.08米（如图1）.小华：发现乙树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图2），墙壁上的影长为1.2米，落在地面上的影长为2.4米.小丽：测量的丙树的影子除落在地面上外，还有一部分落在教学楼的第一级台阶上（如图3），测得此影子长为0.2米，一级台阶高为0.3米，落在地面上的影长为4.4米.小明：测得丁树落在地面上的影长为2.4米，落在坡面上影长为3.2米（如图4）.身高是1.6m的小明站在坡面上，影子也都落坡面上，小芳测得他的影长为2m.（1）在横线上直接填写甲树的高度为米.（2）求出乙树的高度（画出示意图）.（3）请选择丙树的高度为（）A．6.5米B．5.75米C．6.05米D．7.25米（4）你能计算出丁树的高度吗？试试看.23．如图1是边长为20cm的正方形薄铁片，小明将其四角各剪去一个相同的小正方形（图中阴影部分）后，发现剩余的部分能折成一个无盖的长方体盒子，图2为盒子的示意图（铁片的厚度忽略不计）.（1）设剪去的小正方形的边长为 (cm)x ，折成的长方体盒子的容积为 ()3cm V ，直接写出用只含字母x 的式子表示这个盒子的高为 cm ，底面积为 2cm ，盒子的容积 V 为3cm ，（2）为探究盒子的体积与剪去的小正方形的边长 x 之间的关系，小明列表分析：填空：①m = ， n = ；②由表格中的数据观察可知当 x 的值逐渐增大时， V 的值 .（从“逐渐增大”，“逐渐减小”“先增大后减小”，“先减小后增大”中选一个进行填空）24．如图，A 、B 、C 分别表示甲、乙、丙三个物体的顶端，甲物体高3米，影长2米，乙物体高2米，影长3米，甲乙两物体相距4米.（1）请在图中画出光源灯的位置及灯杆，并画出物体丙的影子.（2）若甲、乙、丙及灯杆都与地面垂直，且在同一直线上，求灯杆的高度.25．测量金字塔高度：如图1，金字塔是正四棱锥 S ABCD -，点O是正方形 ABCD 的中心 SO 垂直于地面，是正四棱锥 S ABCD - 的高，泰勒斯借助太阳光.测量金字塔影子 PBC 的相关数据，利用平行投影测算出了金字塔的高度，受此启发，人们对甲、乙、丙三个金字塔高度也进行了测量.甲、乙、丙三个金字塔都用图1的正四棱锥 S ABCD - 表示.（1）测量甲金字塔高度：如图2，是甲金字塔的俯视图，测得底座正方形 ABCD 的边长为 80m ，金字塔甲的影子是 50m PBC PC PB ==， ，此刻，1米的标杆影长为0.7米，则甲金字塔的高度为m.（2）测量乙金字塔高度：如图1，乙金字塔底座正方形 ABCD 边长为 80m ，金字塔乙的影子是PBC ， 75PCB PC ∠=︒=， ，此刻1米的标杆影长为0.8米，请利用已测出的数据，计算乙金字塔的高度.答案解析部分1．【答案】B【解析】【解答】将A、C、D折叠，发现都不能合成切口，只有B选项折叠后两个剪去的三角形与另一个剪去的三角形交于一点，与题目中的题设一致，故答案为：B.【分析】利用正方体的展开图定义和特征逐项判断即可。

初一数学投影与视图试题答案及解析1.下图是由几个相同的小正方体搭成的一个几何体，它的俯视图是（）【答案】C．【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形.从上面看，该几何体为5个小正方体，上面3个，下面2个．故选C．【考点】简单几何体的三视图．2.如图是由一些相同的小正方体构成的立体图形分别从正面、左面、上面看到的形状图．那么构成这个立体图形的小正方体有（）A．4个B．5个C．6个D．7个【答案】B【解析】由从上面看到的图形易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5（个）正方体组成，故选B．3.如图是由一些相同的小正方体构成的立体图形从三个不同方向看得到的图形，这些相同的小正方体的个数是（）A．4B．5C．6D．7【答案】B【解析】第一行第一列只能有1个正方体，第二列共有3个正方体，第一行第三列有1个正方体，共需正方体1+3+1=5（个），故选B．4.如图所示的立体图形是由几个小正方体组成的一个几何体，这个几何体从上面看到的形状图是_____________.（填A或B或C或D）【答案】C【解析】该几何体从上面看是三个正方形排成一行，所以从上面看到的形状图是C.5.一物体的三个不同方向上看的平面图形如图所示，则该物体为_____________．【答案】四棱锥．【解析】∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是一个四边形，∴此几何体为四棱锥．故答案为：四棱锥．【考点】由三视图判断几何体．6.如图所示几何体的主视图是（）A． B． C． D．【答案】A【解析】找到从正面看所得到的图形即可．从正面可看到从左往右三列小正方形的个数为：1，2，3．故选A．【考点】三视图点评：本题考查了三视图的知识，主视图是从物体的正面看得到的视图7.如图所示的几何体，从上面看所得到的图形是（）【答案】C【解析】根据几何体的特征即可判断出从上面看到的图形.由图可得从上面看所得到的图形是第三个，故选C.【考点】几何体的三视图点评：本题属于基础应用题，只需学生熟练掌握几何体的三视图，即可完成.8.如图，是由几个大小相同的小正方体所搭成的几何体从上面看到的形状图，小正方形中的数字表示在这个位置小正方体的个数，则从正面看到的这个几何体的形状图是A. B. C. D.【答案】A【解析】解：正面可以得到的视图是A，B,C,D是左视图，俯视图和正面视图的倒置故选A【考点】简单图形的三视图点评：此类试题属于难度一般的常考点，三视图的视图求法也是要牢牢把握的考点9.如图，是由四个大小相同的正方体组成的几何体，分别画出从上面和从左面看到的这个几何体的形状图。
